Установка обгонной муфты генератора на lada

Признаки и причины неисправности инерционного шкива

Неисправность обгонной муфты можно определить по следующим признакам:

• под капотом появился щелкающий звук, который особенно хорошо слышен на оборотах меньше 2000;
• ремень стал чаще выходить из строя, или увеличилась вибрация натяжного ремня;
• пропадала зарядка.

В основном в ОМГ заклинивает подшипник, то есть, муфта становится постоянно включенной, якорь всегда крутится в независимости от оборотов ДВС. В этом случае генератор работает, как с обычным шкивом, поэтому ремни, генераторные подшипники, натяжные ролики получают дополнительную нагрузку, выходят из строя чаще. Некоторые автовладельцы, не желая заморачиваться с заменой муфты, заваривают подшипник, предпочитая лишний раз заменить ремень, чем покупать новый инерционный шкив.

Когда ролики ОМГ перестают блокироваться, ротор генератора практически не крутится, пропадает зарядка. При этом внешним осмотром определить неисправность сложно: если скинуть ремень и вращать рукой вал за шкив, якорь будет крутиться, так как не встречает никакого сопротивления, дефект проявляется только под нагрузкой. Обнаружить поломку в любом случае удается, если муфта совсем разваливается, в некоторых особенно запущенных случаях она и вовсе отлетает.

Инерционный шкив выходит из строя по следующим причинам:

• по истечению ресурса (через 100-150 тысяч километров пробега);
• из-за попадания грязи в механизм при отсутствии защитного колпачка;
• из-за слишком сильной натяжки ремня;
• в результате механического повреждения (после удара);
• если генератор установлен с перекосом.

Со снятым ремнем муфту проверяем так:

• прокручиваем шкив рукой и резко его останавливаем, при исправном механизме будет заметно, что якорь после остановки еще некоторое время двигается;
• отверткой жестко фиксируем крыльчатку от проворачивания, пытаемся провернуть ОМГ: она должна вращаться против только часовой стрелки и застопориваться, если ее пытаться направить в противоположную сторону.

Еще можно визуально проконтролировать, как ведет себя инерционный шкив в работе – после остановки двигателя при исправной муфте лопасти ротора должны некоторое время вращаться.

Самостоятельная замена обгонной муфты

Данное устройство заменить не так-то просто. Здесь нужен набор специальных инструментов. Да даже и обладая ими, этот процесс может доставить немало трудностей. Некоторые модели машин имеют слишком маленькое расстояние между кузовом и генератором. В таком случае ключ может просто не поместиться.

Необходимый инструмент

Для того, чтобы правильно снять муфту, потребуется специальный инструмент. Ключ для снятия обгонной муфты генератора состоит из частей:

1. Биты. На одном конце есть шестигранник, на другом — запрессованная головка под вороток. Она проворачивает и удерживает шкив;
2. Насадки с многогранниками. Служит для установки внутреннего шлица муфты. С другой стороны имеется шестигранник для откручивания крепёжных частей.

Снятие муфты

Чтобы проделать данное действие, необходимо ослабить ремень генератора. Затем надо открутить ту гайку, которая держит муфту. Это устройство неразборное и ремонту не подлежит. Чтобы снять муфту, надо удерживать вал шкива с помощью подходящего инструмента.

Далее вал ротора генератора нужно провернуть против часовой стрелки, если резьба на шкиве расположена справа. Для шкива с левосторонней резьбой — по часовой стрелке. Делают это при помощи динамометрического ключа.

Защитный колпачок непригоден к повторному использованию. При установке новой муфты его надо заменить, предварительно убедившись в правильном креплении нужного устройства.

Установка муфты

Новая муфта устанавливается на место снятой с той же последовательностью

Важно при этом не пользоваться ударными инструментами — это может стать причиной поломки

Проверка работы новой муфты заключается в том, что её надо покрутить в разные стороны. Она должна вращаться только в одну сторону. При повороте в противоположную сторону муфта движется вместе со шкивом генератора.

Для чего нужна обгонная муфта

Так откуда взялась и для чего нужна эта обгонная муфта генератора? Как и многие агрегаты, которые появились в конструкции машин не так давно, эта деталь — вынужденное решение.

Как было раньше? Шкив генератора был цельной деталью, которая гайкой крепилась к валу генератора, создавая прямое жесткое соединение. Приводной ремень генератора передавал на его вал обороты с коленвала. Но возникают два нюанса. Первый — двигатель работает неравномерно, как бы рывками, что обусловлено принципом внутреннего сгорания. Второй — вал генератора по умолчанию вращается в несколько раз быстрее, чем коленвал. То есть когда коленвал замедляется, то генератор не успевает замедлиться с тем же темпом — у него больше инерция и скорость вращения. В результате ремень постоянно испытывал нагрузку на разрыв из-за рывков, да еще и проскальзывал, когда еще не остановившийся генератор его протягивал относительно уже остановившегося шкива коленвала. Поэтому ремни в старых автомобилях ходили не больше 30 тысяч километров. А еще такая напряженная работа снижала ресурс работы других сопряженных деталей.

Что было дальше вы уже наверняка слышали, потому что это касается многих агрегатов. Чем современнее становились автомобили, тем больше в них появлялось дополнительных функций и систем, которым нужна энергия генератора. В начале последствием этого стало увеличение размеров и веса генераторов, а особенно самой тяжелой их части — якоря. Что приводило к еще большим нагрузкам на ремень. Но не только это, потому что многие современные генераторы стали даже меньше и легче тех, что были раньше. Появилось много высокооборотистых двигателей, серьезно возросли требования к комфорту и шуму двигателей, да и во многих автомобилях приводной ремень генератора стал одновременно использоваться как ремень кондиционера и/или другого навесного оборудования. Если бы такой ремень продолжал испытывать те же нагрузки, что и раньше, он и сам выходил бы из строя быстрее, и снижал ресурс других деталей привода, что слишком дорого.

Все это привело к появлению обгонной муфты генератора и объясняет для чего она нужна. Эта конструкция пришла на смену цельному шкиву, который создавал жесткое соединение. Внутри шкива генератора с обгонной муфтой находится подшипник специальной конструкции, который позволяет генератору безболезненно обгонять коленвал. Это основное назначение обгонной муфты и это объясняет почему у нее такое название. Кстати, ее внедрение позволило увеличить ресурс ремня от 30 тысяч километров до 100 тысяч.

Устройство и принцип работы обгонной муфты генератора

Обгонная муфта генератора устроена достаточно просто. Она имеет в своей конструкции две цилиндрические обоймы: внутреннюю и внешнюю. Первая из них находится в зацеплении с валом генератора (а через него, следовательно, с якорем), а вторая — со шкивом. Между этими обоймами располагаются рабочие элементы механизма, благодаря которым он и выполняет свои функции.

Устройство обгонной муфты генератора

Одними из них являются ролики, которые располагаются в несколько уровней и в совокупности представляют собой ни что иное, как роликовые подшипники. Помимо них между обоймами обгонной муфты находятся специальные металлические элементы, имеющие определенный профиль. Они собраны в отдельную обойму, которая играет роль стопорного устройства. С обоих торцов обгонной муфты располагаются сальники, которые предотвращают попадание внутрь нее пыли и грязи.

Принцип работы обгонной муфты достаточно прост и в то же самое время изящен. В тот момент, когда начинается очередной цикл работы двигателя внутреннего сгорания (то есть когда в его цилиндрах воспламеняется топливная смесь), скорость вращения внешней обоймы, на которую следует привод от коленчатого вала через шкив и ремень, начинает расти. В результате этого стопорное устройство «замыкается», внешняя часть муфты связывается с частью внутренней, вал и якорь генератора раскручивается.

После того, как цикл завершается, происходит вывод отработанных газов, коленчатый вал начинает вращаться с меньшей скоростью. Внутренняя обойма начинает обгонять внешнюю, и чтобы она не притормаживалась, стопорное устройство «размыкается», на время лишая ее жесткой связи с муфтой внешней. Далее цикл начинается снова, происходит «замыкание» стопорного устройства и процесс повторяется. Таким образом, применение обгонной муфты позволяет «обмануть» инерцию, а точнее — практически полностью нивелировать ее воздействие на шкив и ремни генератора.

Строение обгонной муфты генератора

Наиболее успешно создаваемые и эффективно работающие такие муфты делятся на два вида:

• фрикционные;
• храповые.

Муфты фрикционного типа бывают подразделяются на следующие разновидности:

• с ленточными механизмами;
• с пружинными механизмами;
• муфты клиновые обгонные.

• с радиальным замыканием;

с осевым замыканием;

В конструкциях автомобилей наибольшее применение получили роликовые обгонные муфты — это клиновые и с пружинными механизмами.

Строение обгонных муфт:

1. Обойма наружная. Внешняя обойма зацепляется со шкивом.
2. Обойма внутренняя. Внутренняя обойма соединяется с якорем — валом генератора.
3. Ролики в два ряда. Они являются соединительными элементами наружной и внутренней обойм. Первый ряд роликов — это игольчатые подшипники. Второй ряд — это спец профилированные фигуры, свободно катающиеся в обойме и являются стопором.
4. Контактная пластина с установленной в ней сальником.
5. Втулка цилиндрическая.
6. Втулка с наклонными плоскостями.
7. Крышка пластиковая.
8. Прокладка из материала эластомер.
9. Профиль со шлицами.

Применение

со встроенной храповой обгонной муфтой

Так работает обгонная муфта : — это ведущее звено, а — ведомое

Велосипедная втулка

Тормозная втулка заднего колеса велосипеда. Внутреннее кольцо обгонной муфты (поз. 6 вверху) посредством роликов заставляет вращаться внешнее кольцо (поз. 5 внизу) —

Обгонные муфты широко применяются в следующих устройствах:

• валоповоротные устройства турбоустановок. Обгонная муфта обеспечивает автоматическое зацепление ротора турбины с приводом ВПУ при снижении оборотов после отключения турбоагрегата и расцепление при наборе оборотов турбины после включения её в работу;
• сельскохозяйственные прицепы с от . Применение обгонных муфт позволяет избежать поломок трансмиссии трактора в случае, когда механика прицепа по какой-то причине не может вращаться с нужной частотой;
• механические кран-экскаваторы и подъёмные краны с двигателем внутреннего сгорания, оснащённые . Обгонная муфта не позволяет турбинному колесу и соответственно механизмам машины вращаться быстрее насосного, соединённого с двигателем;
• в задней втулке велосипедов (за исключением );
• в пусковых приводах многих . таких двигателей рассчитаны на достаточно низкую частоту вращения, необходимую только для запуска. Когда двигатель уже запустился и вышел на рабочие обороты, стартер необходимо отключить от него, что и выполняется обгонной муфтой даже в случае, когда ключ зажигания ещё находится в положении «пуск»;
• в радиоуправляемых автомоделях;
• вертолёты, самолёты, при ;
• в тракте движения бумаги принтеров и копировальных аппаратов;
• в механизмах безынерционных рыболовных катушек;
• в классического типа, где обеспечивают автоматическое перераспределение крутящего момента между звеньями планетарного ряда в момент включения (выключения) гидроуправляемых муфт и тормозов, что позволяет упростить процесс переключения передач (при переходе на высшую передачу не нужно плавно отключать муфты/тормоза низшей), сделать переключение более плавным, производить переключение без разрыва потока мощности и обеспечивать движение автомобиля накатом на низших передачах (на прямой и повышающей передачах обгонные муфты не работают). Для обеспечения возможности торможения двигателем обгонные муфты блокируют дополнительными гидроуправляемыми тормозами. Недостаток АКПП с обгонными муфтами — значительное увеличение размеров и массы и необходимость большого числа управляющих элементов (фрикционных муфт, тормозов). С развитием электронного управления АКПП переходные процессы при переключении передач обеспечиваются модуляцией управляющего давления в приводах фрикционных муфт и тормозов, с контролем проскальзывания, что позволяет плавно и без разрыва потока мощности переключать передачи без помощи обгонных муфт. Это позволяет снизить число управляющих элементов, размеры и массу АКПП. Для сравнения АКПП близких по размерам автомобилей Audi Q7 и Toyota Land Cruiser Prado 150 имеют по 6 передач, но у Audi нет обгонных муфт, а у Toyota — есть. При этом в АКПП Audi для всего 5 управляемых элементов, тогда как у Toyota — 8 плюс три обгонные муфты. В результате АКПП при сопоставимой мощности двигателей у Audi имеет массу на 30 кг меньше чему у Toyota. Но для работы без обгонных муфт с реализацией переходных процессов внутри фрикционов АКПП Audi требует специальной синтетической рабочей жидкости, специального керамического покрытия рабочих дисков муфт и тормозов и размещения электронного блока управления непосредственно в поддоне АКПП (для сокращения индуктивности и активного сопротивления электрических цепей управления высокоскоростными модулируемыми электромагнитными клапанами), тогда как АКПП Toyota, где переходные процессы происходят в обгонных муфтах, использует широко распространенную полусинтетическую рабочую жидкость, имеет хорошо зарекомендовавшее себя бумажное покрытие рабочих дисков, а электронный блок управления может быть соединен с АКПП достаточно длинными проводами;
• при отсутствующем или заблокированном переднем дифференциале, устанавливаются в передние колёса ряда гоночных автомобилей.

Снятие и замена обгонной муфты генератора

Несмотря на то, что внешне обычный генераторный узел с усовершенствованным мало чем отличаются, методика их демонтажа несколько иная. В некоторых моделях механизм свободного хода снять крайне тяжело в силу того, что между кузовом автомобиля и самим генератором настолько маленькое расстояние, что ключом попросту невозможно подобраться. Нередки случаи проблем с крепежными элементами, часто даже WD-40 не помогает. Для решения подобного рода задач профессиональные автомеханики рекомендуют пользоваться спецключом, состоящим из двух съёмных частей.

Замена механизма на SsangYong Kyron 2.0

Для демонтажа обгонной муфты на внедорожнике SsangYong Kyron с мотором 2.0 необходимо вооружиться спецключом Force 674 T50х110мм. Ключ состоит из шлица типа Torx, который пригодится во время снятия роликов, и насадки с наружным многогранником. С другой стороны имеется шестигранник под дополнительный ключ для освобождения крепежных элементов.

Рекомендуется придерживаться следующего порядка работы:

1. На первом этапе необходимо демонтировать защиту двигателя и снять кожух вентилятора.
2. Вороток Torx 8 следует упереть в кузов и с помощью изогнутого накидного ключа на «17» открутить муфту.
3. После освобождения детали смазать резьбу и посадочное место.
4. Смазать подшипники, втулки натяжителя и ролик.
5. Произвести сбор узла в обратной последовательности.

После окончания работы важно установить на место защитный колпак

Снятие и установка обгонной муфты на Volvo XC70

Появление постороннего звука и вибрации на автомобиле Volvo XC70 во время низких оборотов является первым симптомом, сигнализирующем о необходимости проведения диагностики инерционного шкива и, возможно, его замены. Для проведения быстрой и эффективной процедуры снятия и замены конструктивного элемента на этой машине необходимо проделать следующее:

1. Вооружиться специальной головкой ATA-0415.
2. Демонтировать приводной ремень, снять генератор.
3. Труднодоступный болт легко освобождается головкой и пневмогайковертом.
4. Устанавливается новая деталь (INA-LUK 535012110).
5. Смазать детали, собрать в обратной последовательности.

На этом работу по демонтажу и последующей установке нового механизма можно считать завершенной. В случае надобности также одновременно осуществляется замена подшипников.

Замена механизма на Kia Sorento 2.5

В качестве нового экземпляра обгонной муфты для Kia Sorento 2.5 подходит шкив от одной из самых известных компаний по производству деталей для авто – INA. Цена на деталь колеблется в районе от 2000 до 2500 тысяч рублей

Также важно вооружиться спецключом – Auto Link 1427 стоимостью 300 рублей

После того, как все необходимые инструменты и вспомогательные материалы под рукой, можно приступать к работе:

1. Освободить кронштейн декоративной крышки двигателя.
2. Демонтировать «фишку» и снять плюсовую клемму.
3. Отсоединить всевозможные трубки: вакуумную, подачи и слива масла.
4. Ключом на «14» освободить два болта крепления генератора.
5. Открутить все стягивающие болты.
6. Зажать ротор в тисках, предварительно заготовив прокладки.
7. С помощью головки и длинного воротка демонтировать шкив с вала.

После чего производится замена вышедшего из строя механизма. Далее необходимо всё это дело собрать и установить обратно на свое место. Но, помешать в этом могут подпружиненные щетки. Чтобы справиться с задачей следует открутить вакуумный насос и обнаружить отверстие напротив щеточного узла. Щетки поджимаются и фиксируются в отверстии характерным звуком.

Снятие-установка инерционного шкива на авто Skoda Octavia-2

На Октавии обгонную муфту можно заменить на месте, не снимая генераторный узел, свободное пространство впереди позволяет добраться до нужного механизма. Выполняем операцию в следующем порядке:

• выключаем зажигание, в целях безопасности отсоединяем массовую клемму аккумулятора;
• снимаем бачок абсорбера вместе со шлангом, в первую очередь следует отсоединить штуцер патрубка;
• бачок вынимаем вверх, затем следует снять генераторный ремень, для этого ослабляем гайку 17 мм на натяжном ролике;
• специальное приспособление для снятия шкива имеет достаточно длинный шток и устанавливается в шлицы с перекосом, поэтому лучше ключ модернизировать – заменить его на шестигранную биту;
• закрепив приспособление на шкиве, пытаемся открутить муфту.

Когда ОМГ закручена очень туго, приходится снимать и разбирать генератор, зажимать его в тиски, другого выхода здесь нет. Установка муфты производится в обратной последовательности, очень туго ее затягивать необязательно. Еще нужно не забыть поставить защитный колпак, если этого не сделать, вовнутрь механизма попадет влага и грязь, детали быстро заржавеют и выйдут из строя.

https://youtube.com/watch?v=ZdJesWSAdXI

Что такое хабы на внедорожнике или муфты свободного хода

Что такое ХАБы для внедорожника

Ступичные муфты свободного хода (HUB) у внедорожника

HUB (ХАБ) в переводе с английского языка означает «ступица».

Не всегда в полноприводных машинах нужны активные все четыре колеса, например, при езде по городу это совсем не актуально. Но на современных внедорожниках установлены специальные системы, скажете вы, которые отключают передний привод. Так-то оно так, но эта функция зачастую не производит полного отключения от ступиц. Как результат и карданный вал, и полуоси не перестают вращаться. Происходит совершенно ненужный износ деталей, а также получаем снижение скорости и увеличение расхода топлива. Устанавливая в этом случае колесные хабы, можно рассчитывать, что это полностью предотвратит вращение привода переднего моста, а значит и негативные последствия.Существует три вида муфт свободного хода:

• Ручные.
• Автоматические.
• Вакуумные.

Что такое ручные хабы в автомобиле

Ручная муфта (HUB)

Ручные муфты считаются самыми надежными, но для их включения приходится выходить из машины.

Ручные муфты свободного хода имеют ручку переключения, которая находится на самом колесе, и для включения или отключения хаба приходится выходить на улицу. Это не совсем удобно, но зато данный вид самый надёжный и долговечный. Практически полностью исключается возможность отключения. Его конструкция очень проста. Ручка, возвратная пружина, поворотная втулка, шестерня подвижная, шестерня вала полуоси.

Автоматические ступичные муфты

Автоматическая ступичная муфта (HUB)

Автоматика позволяет включать муфты из салона автомобиля, но она быстро ломается из-за износа частей.

Автоматические муфты свободного хода изобретены для того, чтобы при переключении их водителю не пришлось выходить из машины. Для этого в машине устанавливаются рычаги или кнопка, которая позволяет включить и отключить муфту колеса прямо из салона машины. Это удобно, но данный вид хабов часто быстро выходит из строя из-за износа частей. Все же для тех, кто ездит часто по бездорожью лучше выбирать ручные хабы.

Вакуумные муфты

Вакуумная муфта (HUB)

Вакууумные ступичные муфты устанавливаются на большинстве новейших моделей внедорожников.

Принцип работы муфт свободного хода данного типа заключается в установке в них вакуумного насоса, который нагнетает или забирает воздух из колесной муфты, тем самым блокирует и разблокирует ступицу. И все бы хорошо в данной конструкции, но в момент разгерметизации сальников, насос начинает закачивать грязь и воду с дороги, в результате выводя из строя муфту. Данный вид хабов устанавливается на большинстве новейших моделей внедорожников.Муфты свободного хода применяются в основном роликовые. Но ролики не обеспечивают надежность передачи момента и расцепления на больших мощностях, свыше 4кВт. Поэтому сейчас широко применяются храповые муфты свободного хода, в которых вместо роликов стоят лепестки. Они то и обеспечивают надежное сцепление.Практически в любом автосервисе вы сможете установить колесные хабы, для чего нужны будут не очень большие затраты, которые впоследствии окупятся экономией бензина и снижением износа автозапчастей.

ХАБЫ — Off-road drive.mp4

Замена своими руками

Для обеспечения заявленного производителем эксплуатационного ресурса обгонная муфта комплектуется защитной крышкой. Если владелец/сотрудник сервиса забыл ее поставить или она слетела в процессе использования, проникающая внутрь обойм грязь/пыли может заклинить ролики.

Инструмент

Справится с откручиванием заклиневшей муфты обгонной поможет специальная головка. Цена вопроса 170 – 500 рублей, существует несколько вариантов оснастки:

• c зубьями на конце в средней части и присоединительным квадратом 1/2» для VW, Skoda, Mercedes, Ford, BMW, Audi и неоторых других авто
• шестигранником на 17 и головкой присоединительной на 10 для Toyota и некоторых других азиатских производителей
• «звездочка» и шестигранник для муфты генератора машин концерна VAG

Сервисные ключи позволяют демонтировать муфту, не снимая генератор с посадочных мест.

Диагностика

Неправильная работа обгонной муфты генератора определяется «на слух» и механическим способом:

• свист, дребезг в салоне извещают о плохом натяжении, перекосе или изношенных посадочных поверхностях («ручьях») шкива
• если заклинить отверткой крыльчатку принудительного воздушного охлаждения генератора, муфта должна прокручиваться в обратную сторону свободно, в рабочем положении на некоторую часть поворота, пока ролики не поднимутся вверх для синхронизации оборотов вала и шкива

При заклинивании обойм муфты следует немедленно заменить расходник новым изделием.

Демонтаж

Даже при внешнем осмотре муфты после снятия защитной крышки становится понятно, зачем необходимо использовать специальный сервисный ключ. Вместо обычного крепежного болта здесь применена зубчатая поверхность, для которой требуется инструмент с ответными шлицами.

Оснастка вставляется внутрь муфты, зубья зацепляются, деталь откручивается рожковым ключом или накидной головкой с храповиком.

Установка обгонной муфты

После демонтажа заклинившей муфты обгонной новая деталь устанавливается алогичным способом. Основными нюансами операции замены являются:

• усилие затяжки 70 – 90 Нм
• установка защитной крышки, предохраняющей от попадания в обоймы пыли и грязи

Если в авто эксплуатировался генератор без обгонной муфты, достаточно подобрать модификацию детали с аналогичными посадочными поверхностями для вала и ремня. Эти диаметры должны совпадать полностью.

https://youtube.com/watch?v=ZdJesWSAdXI

Таким образом, даже у специалистов нет единого мнения по поводу целесообразности эксплуатации муфты обгонной вместо традиционного шкива. Окупаемость этого дорогостоящего изделия под сомнением при бюджетной цене ремней и шкивов без двух обойм с роликами внутри. Но основное предназначение – сглаживание моментов инерции на валу, обгонная муфта выполняет в полном объеме без нареканий.

Еще пару десятилетий назад автомобили комплектовались стандартными генераторами, якорь которых приводился в движение через шкив и натяжной ремень от коленчатого вала двигателя, связывались между собой механизмы напрямую, жестко. Обгонная муфта генератора появилась в авто относительно недавно, внедрение этого устройства позволило сгладить передачу крутящего момента от ДВС, за счет чего ремни стали выходить из строя города реже, также увеличился ресурс и генераторных подшипников.

Хотя новшество и приносит определенную пользу, у него есть свои недостатки. Со временем этот узел изнашивается (в среднем ресурс составляет около 100 тыс. км), поэтому нуждается в периодической замене. Ремонтировать саму обгонную муфту генератора (ОМГ) довольно сложно, так как она считается неразборной деталью, хотя некоторые специалисты берутся перепрессовать подшипник. В этой статье мы рассмотрим, по какому принципу работает данный узел, насколько он важен в составе транспортного средства, и как производится его снятие или замена.

Замена обгонной муфты

Замену можно осуществить самостоятельно, но только если
есть специальный ключ, которым ее можно отвернуть от генераторного шкива. Следует
приготовиться к тому, что понадобится заменить и компрессор кондиционера, но
такое решение может принять только специалист.

Стара и новая обгонные муфты генератора

Менять муфту нужно при обнаружении любых признаков ее
износа – а также вместе с якорем генератора и «расходниками».

Какие инструменты пригодятся?

Нужны специальные инструменты. Элемент крепления
муфты разглядеть сложно, так как он имеет потайную головку и защищен колпачком.
Только после демонтажа защиты можно обнаружить внутренние шлицы, в которые вставляется
ключ.

Но снять ОМГ не
всегда получается даже при наличии специального инструмента. В некоторых
автомобилях между генератором и кузовом настолько мало места, что ключ не
помещается. В этом случае рекомендуется прежде снять генератор. Иногда
отвернуть крепеж сложно из-за слишком туго закрученной гайки. Если открутить не
получается никак, используйте пневмогайковерт.

Составляющие специального ключа, с помощью которого
можно снять ОМГ:

• Двухсторонняя бита. На одном ее конце находится шестигранник, на
  втором — головка с переходником под вороток. Это устройство предназначено,
  чтобы удерживать шкив от прокручивания.
• Насадка с многогранником с внешней стороны. Другая сторона насадки
  оснащена шестигранником для откручивания крепежа.

Кроме этого, для снятия ОМГ могут понадобиться такие
инструменты:

• вороток Torx 8;
• ключ на 17;
• головка АТА-0415;
• ключ на 14.

Как снять?

На некоторых автомобилях снятие муфты можно провести
на месте, генераторный узел при этом не демонтируется. Но это возможно только
при наличии свободного пространства, позволяющего добраться до механизма.

Процедура
должна выполняться в следующем порядке:

• Отсоединяется минусовая клемма от аккумуляторной батареи.
• Снимается штуцер патрубка.
• Демонтируется бочок абсорбера, снимается шланг.
• После снятия бочка демонтируется ремень генератора. Придется
  ослабить гайку, крепящую натяжной ролик.
• Для снятия лучше использовать шестигранную биту. С его помощью открутите
  муфту.

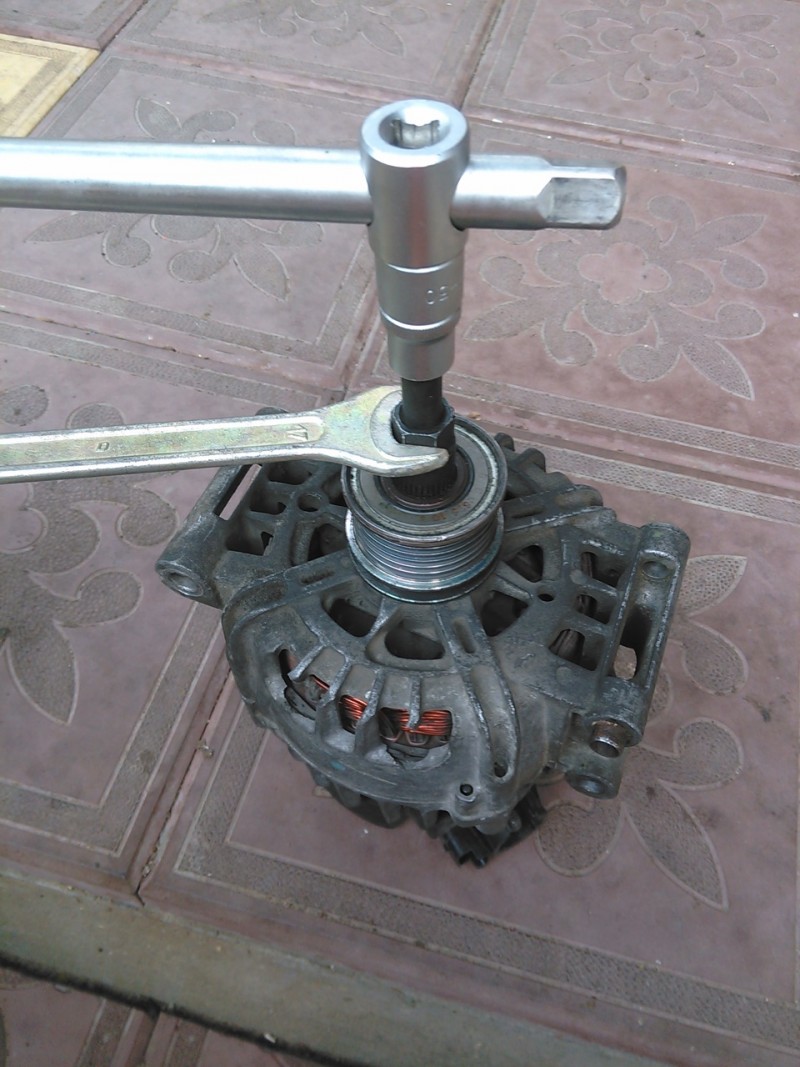

Но как открутить
ОМГ, если он никак не поддается? Для этого придется демонтировать и разобрать
генератор, предварительно зажав его в тисках.

Как поставить новую?

Установка производится от обратного. Не нужно закручивать
слишком туго. Обязательно должны быть установлены защитный колпачок и крышка.
Если этим пренебречь, то внутрь механизма со временем попадет грязь, что
неминуемо приведет к выходу из строя деталей узла.

Сравнение размеров обгонной муфты

Можно ли отремонтировать?

Как правило, обгонные муфты не ремонтируют, их просто
меняют на новые. И все же ремонт ОМГ возможен, но сделать это под силу только
профессионалам.

Муфта начинает буксовать даже при незначительном
износе внутренней поверхности, которая шлифуется во время ремонта. Вкладыши
также шлифуют или меняют на новые — все зависит от степени износа. На небольших
муфтах, не имеющих вкладышей, меняют ролик. Вкладыши шлифуются на станке с
использованием специального приспособления. Шлифовка производится в сборе со
звездочками.

Во время сборки важно добиться четкого заклинивания
роликов. При монтаже нужно достичь соосности деталей

Движение муфты после
сборки должно быть плавным.

Когда появляются симптомы поломки ОМГ, важно сразу
провести диагностику всего узла и после этого принимать решение о целесообразности
его замены. Конечно, замену можно провести и самому, но если навыков не
хватает, то лучше откажитесь от самостоятельного вмешательства
