Замена масла в вариаторе ниссан х трейл т31 своими руками

Последствия недостатка и избытка масла в вариаторе Ниссан

Вариатор может полноценно функционировать, только когда уровень масла соответствует требованиям технического регламента. Всякие отклонения в сторону перелива или недолива могут стать причиной возникновения и развития неисправностей непосредственно коробки и сложностей в управлении автомобилем.

Недолив или перелив трансмиссионной жидкости крайне нежелателен.

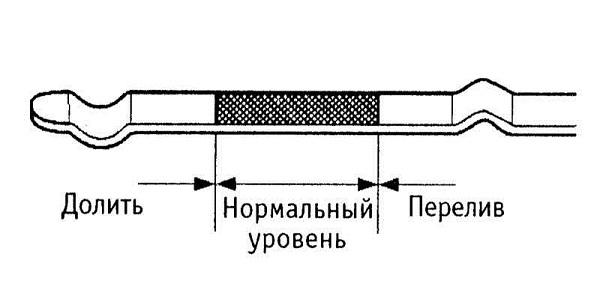

Схема масленого щупа вариатора Ниссан

Последствия недолива

При недостаточном количестве масла в коробке начинает образовываться металлическая стружка из-за чрезмерного трения деталей. Масляный насос забивается, что легко приводит к выходу из строя, как самого насоса, так и вариатора. Эти проблемы могут возникнуть через несколько лет, когда истекает срок гарантии, но нередки случаи необходимости замены коробки уже через пары месяцев после покупки автомобиля.

Если после проверки было обнаружено, что масло не доходит до минимально допустимой отметки, его необходимо срочно долить нужный объем, а не откладывать проблему в долгий ящик. Затягивание момента решения задачи приводит к износу деталей и поломки вариатора, замена которого стоит дорого. Однако доливать нужно предельно аккуратно, поскольку нельзя допустить перелива масла.

Заглушка вместо щупа вариатора Ниссан

Последствия перелива

Даже превышение уровня максимально допустимого уровня на один миллиметр может доставить много проблем. Во время работы, трансмиссионная жидкость пенится. Это является причиной нестабильности оборотов (падения/роста) в режиме D, машина трогается с сильными рывками.

Превышение уровня масла в вариаторе не всегда является следствием перелива масла. Часто он поднимается из-за попадания антифриза из поврежденного радиатора. Определить это легко, поскольку жидкость меняет цвет.

Вспененное масло в вариаторе

Проблема перелива решается быстро и легко. Для этого нужно откачать излишки шприцом, подсоединенным к шлангу капельницы, который вводится в вариатор.

Подробное описание замены масла в CVT

фильтр тонкой очистки 31726-3XX0A

Замена масла в вариаторе Ниссан Икстрейл т32 существенно упростилась за счет того, что фильтр тонкой очистки смонтирован со стороны мотора. Снимать колесо и подкрылок с водительской стороны, убирать АКБ больше не нужно. Доступ к крышке открыт, если спуститься в смотровую яму, или встать под авто, поднятом на подъемном устройстве. Фильтр можно менять чаще и самостоятельно. Каковы особенности замены масла в бесступенчатой трансмиссии кроссовера х-Трейл т32, и какова последовательность действий?

шланг, идущий от радиатора к коробке и фильтр тонкой очистки (ссылка на источник фото)

Проверка уровня

Проверку уровня масла в вариаторе Ниссан Х-Трейл т32 организуют на прогретом автомобиле. В зимний сезон для достижения отметки в 50-60 градусов придется проехать порядка 25 км, летом достаточно 10 км. Горячему маслу нужно дать немного остыть. Кроссовер необходимо выставить строго горизонтально, мотор при этом нужно оставить включенным.

Новый вариатор Nissan x-Trail T32, слева виден маслоохладитель с заглушками (ссылка на источник фото)

Нюанс модели Ниссан х-Трейл т32 в том, что щуп конструктивно не предусмотрен, вместо него стоит обыкновенная заглушка. По этой причине проверка уровня осложняется. Самый простой вариант здесь — обратиться в сервис, но есть способ самостоятельной проверки уровня масла в вариаторе.

Проверка:

1. Коробка х-Трейл т32 прогревается до 40 градусов.
2. Откручивается пробка, должно политься масло.
3. Если смазка не вытекает тонкой струей, требуется доливка (до появления струи трансмиссионной жидкости).
4. Пробка ставится назад.

Сливаем старую смазку

Вариатор без поддона (ссылка на источник фото)

Первый этап замены смазывающей жидкости на автомобиле Ниссан х-Трейл т32 подразумевает слив отработанной трансмиссионной жидкости. Алгоритм действий такой:

1. Снимается защита, за которой расположены все интересующие детали трансмиссии (на авто этой модели не нужно демонтировать подкрылок, подлезать под аккумулятор и т.д.).
2. Демонтируется шланг, идущий от радиатора к коробке. Причем образовавшееся отверстие необходимо заглушить. Для этого подойдет небольшой кусочек шланга, заглушенного болтом.

3. Снятый шланг нужно продлить (достаточно 30 см) и опустить край в минимум 5-литровую емкость.

4. Двигатель запускается и через шланг начинает течь масло. Глушить мотор нужно тогда, когда масляный насос начнет захватывать воздух (этот звук не перепутать с другими). Сольется приблизительно 4 литра смазки.
5. В поддоне также останется смазка, которую нужно слить. Затем откручивается крепеж, удерживающий поддон. Причем передние болты имеет смысл не откручивать. Когда поддон отойдет сзади, выльется еще немного масла. После чего завершается демонтаж.
6. На крышке фильтра также стоит крепеж, который необходимо открутить. Выйдет еще немного смазки.

Таким образом проводится предварительный (сливной) этап замены масла в вариаторе Nissan X-Trail t32.

Меняем фильтры и завершаем работу

Поддон вариатора до и после чистки (ссылка на источник фото)

Масляный фильтр тонкой очистки на кроссовере Ниссан х-Трейл т32 подлежит замене. Фильтр грубой очистки можно промыть, но лучше все-таки заменить его на новый. Вопрос остается на усмотрение водителя. Перед сбором конструкции необходимо тщательно промыть поддон, очистить магниты от металлической стружки. Прокладку стоит поменять, но если она в хорошем состоянии, можно временно оставить. Перед прикручиванием поддона, его нужно обезжирить, аналогичные действия проводятся и на плоскости коробки, куда будет примыкать прокладка.

фильтр грубой очистки (ссылка на источник фото)

Крепеж подтягивается без значительных усилий. Свежее масло вливается в х-Трейл через заливную трубку (ту, в которой на предыдущих моделях стоял щуп). Под шланг ставится еще одна емкость, запускается ДВС (лучше выполнять действия с помощником). Рычагом вариатора нужно провести по всем положениям от P до R с 5-секундной задержкой. Глушится ДВС, когда раздается характерный звук захватывающего воздух насоса. В итоге в емкости оказывается смешанная жидкость (из трубки должна пойти чистая).

заливная трубка (ссылка на источник фото)

Трубка возвращается на место. В вариатор заливается свежее масло из второй канистры. Мотор кроссовера Ниссан Х-Трейл т32 заводится и прогревается до рабочей температуры. Во время прогрева можно проверить вариатор на предмет утечек. Когда прогрев заканчивается, рычаг остается в положении P, мотор не глушится и наступает этап проверки уровня масла. Действия те же — откручивается пробка, из отверстия должна пойти свежая трансмиссионная жидкость зеленого цвета.

Периодичность замены

Удобства, которые предоставляет водителю автоматическая трансмиссия, трудно переоценить, однако, её стабильная работа зависит от соблюдения регламентных сроков замены трансмиссионной жидкости. Ремонт же АКПП – мероприятие весьма затратное (особенно в случае бесступенчатых коробок – до недавнего времени они вообще были неремонтопригодными, при поломке приходилось менять вариатор). Замена трансмиссионного масла так же необходима, как и моторного, ведь со временем в нём накапливаются продукты износа (прежде всего – металлическая стружка), присадки со временем также теряют свои изначальные характеристики, что может привести к замерзанию масла в условиях минусовых температур. Поэтому своевременная замена масла поможет избежать крупных финансовых трат.

Согласно рекомендациям изготовителя, замена трансмиссионного масла в «Ниссан Х-Трейл» (Т30/Т31/Т32) должна производиться после наезда 60 тысяч километров (или через 4 года, если автомобиль эксплуатируется редко). Если владелец кроссовера любит агрессивный стиль вождения или «катается» в условиях, далёких от идеальных, то производить замену масла можно и чаще (после 50 тысяч км. пробега).

Замена масла на Nissan X-Trail T30 и T32

В целом, алгоритм действий схож для модели под индексом T31. Основные отличия заключаются в особенностях расположения отверстий и масляного фильтра.

В остальном, алгоритм тот же. Машина предварительно прогревается, снова запускается после заливки новой порции масла, дальше оно доливается до необходимого объема, если имело место падение уровня.

Обращаем внимание, что уровень обязательно должен быть между отметками MIN и MAX. Нехватка масла приведет к недостаточно эффективному отводу тепла и плохой смазке движущихся механизмов, из-за чего они будут подвергаться интенсивной нагрузке, способной спровоцировать необходимость в капитальном ремонте мотора

Избыток масла нежелателен из-за того, что он провоцирует повышенное давление в системе, из-за которого быстро разрушаются сальники и уплотнительные кольца пробок, появляется риск потери герметичности.

Особенности ремонта вариатора

Производители автомобилей обычно сами не выпускают CVT, а приобретают их в сборе, поэтому официальные автосервисы редко когда располагают новыми запасными деталями для бесступенчатых коробок. Отсутствие специализированной техники и нужных комплектующих, а также проблематичность выполнения ремонта часто приводят к тому, что мастерские вместо восстановления вариатора предлагают его заменить.

Но починить CVT всё же реально, даже если её техническая документация говорит об обратном. А запчасти можно поставить и неоригинальные.

Хотя по большому счёту в бесступенчатой коробке кроме гидроблока и ремонтировать-то нечего. Функции зубчатых шестерён здесь выполняет пара шкивов, соединённых цепью или ремнём. Как правило, задиры на металлических конусах не протачиваются, а связывающий их элемент не сшивается. Такие детали в случае выхода из строя обычно подлежат замене, а цена у них немалая. Например, для того чтобы поменять износившиеся конуса, автолюбителю придётся выложить сумму, порой сопоставимую со стоимостью подержанного автомобиля.

Чаще всего, вариаторы страдают от разрушения верхнего слоя конусов. Причины у этой неполадки могут быть самые разные, ну а последствия проявляются в образовании металлических частиц, засоряющих пространство агрегата и повреждающих его детали. Кроме того, к существенным недостаткам бесступенчатых коробок передач относятся потребность в замене цепи каждые 150 тыс. км пути, а также нестабильная работа электроники.

Что касается малогабаритных CVT, то слабым звеном у них являются подшипники, при износе которых формируется осадок, забивающий насос и клапанный регулятор. В результате снижается давление, начинаются рывки, а также деформируются конусы. Конечно, оставлять такие неполадки без внимания нежелательно.

Греть или не греть вариатор?

Для того, чтобы разобраться в вопросе прогрева CVT Ниссан, надо понимать, что происходит с агрегатом при отрицательных температурах. Указанный узел состоит из комплекса металлических деталей, резиновых, пластиковых сальников и прокладок, а также смазочного материала.

Если температура опустилась ниже 0, вариатор необходимо греть

При значительном снижении температуры смазочный материал будет более густым. Как итог, произойдет снижение эффективности смазки при запуске вариатора, что будет сопровождаться повышением нагрузки на все механизмы устройства. Также происходит сжимание металла, пластика и резины во всём агрегате. При температуре менее пятнадцати градусов ниже нуля, отмечается работа CVT Ниссан с толчками до момента полного прогревания.

Можно сделать вывод, что проблемы с вариатором Ниссан без предварительного прогрева зимой неизбежны. Правильная эксплуатация CVT подразумевает запрет эксплуатации CVT без применения предпускового обогревателя при температуре ниже минус тридцати пяти градусов.

Правильный прогрев вариатора Ниссан

В предыдущем пункте стало понятно, что прогревать CVT необходимо. Теперь разберемся, как прогревать вариатор Ниссан зимой правильно. Ни в коем случае нельзя использовать методики по аналогии с автоматической коробкой передач, это будет сопровождаться с проявлением новых проблем. Доступны несколько правильных вариантов по прогреву вариатора Ниссан. Далее рассмотрим каждый в отдельности.

Конструкция вариатора

Первый вариант – это прогрев в движении. Он предполагает старт автомобиля сразу после запуска. При этом необходимо ограничить обороты двигателя, а также избегать резких ускорений и торможений. После разогрева можно эксплуатировать вариатор Ниссан в стандартном режиме.

Второй вариант предполагает прогрев CVT на стоянке. В этом случае понадобится запустить силовой агрегат и ожидать от пяти до двадцати минут, в зависимости от температуры окружающей среды. Ждать следует до набора двигателем рабочей температуры. Дело в том, что вариатор Ниссан обогревается непосредственно от работающего мотора до момента начала движения автомобиля. Указанный способ будет удобен владельцам машин с установленным автозапуском, так как не возникает проблем с затратой дополнительного времени.

Если температура регулярно опускается ниже -10, лучше установить предпусковой обогреватель

Третий способ считается самым рациональным и правильным среди экспертов. Правильным подходом является комплексное прогревание автомобиля, которое предполагает использование стояночного набора температуры и в процессе движения.

Данные прогрева вариатора в зависимости от температуры

• 0 и выше – прогревание не требуется;
• 0 – 5 – в течение 3-4 минут на движущемся автомобиле;
• 5 – 10 – порядка пяти минут как на стоянке, так и в движении;
• 10 – 15 – в пределах от 5 до 10 минут не трогаясь с места и от 10 до 15 минут после старта машины;
• 15 – 23 – разогрев мотора на стоянке на протяжении 10-15 минут с последующим набором температуры в движении в течение 15-20 минут;
• 23 – 30 – от 15 до 20 и от 20 до 30 минут соответственно на стоянке и в движении;
• 30 – 35 – эксплуатации CVT осуществляется только при наличии необходимости, с предварительным прогревом на стоянке в течение получаса и дальнейшим набором температуры после старта с места на протяжении сорока минут;
• менее 35 – эксплуатация не рекомендуется.

Разобранный вариатор

В Финляндии используется альтернативный способ прогрева вариатора Ниссан. Для этого агрегат оснащается электрическим подогревом, который записывается непосредственно от электросети через стандартную вилку. Набор температуры происходит в автоматическом режиме, с поддержанием рабочих параметров. Указанные модели автомобилей Ниссан отличаются характерными прорезями на бампере.

Процесс замены масляного состава в вариаторной КПП X-Trail T31

Замена масла вариатора Ниссан Х Трейл не отнимет много времени. К тому же, её можно осуществить своими силами, не прибегая к помощи специалистов. Перед тем как приступить непосредственно к смене смазочного состава, нужно подобрать нужные инструменты для работы.

Самыми необходимыми будут:

• Необходимые гаечные ключи для работы, включая торцевой;
• Ёмкость, которая понадобится тогда, когда старое отработанное масло будет сливаться через специальное отверстие;
• Новый смазочный состав, подходящий данному типу вариатора;
• Очищающие фильтры;
• Прокладки;
• Ветошь;
• Шприц или воронка.

Этапы замены жидкости выглядят следующим образом:

1. В первую очередь необходимо хорошенько прогреть двигатель для ускорения процесса слива масла. К тому же с горячей субстанцией выходит гораздо больше накопившихся вредных примесей;
2. Далее нужно приподнять переднюю часть автомобиля при помощи домкрата, удалить переднее левое колесо и наполовину отогнуть подкрылок;
3. Следующим этапом будет удаление защиты двигателя, которая прикручена при помощи четырёх болтов. В данном случае необходимо открутить только передние, а задние лишь слегка ослабить;
   При необходимости можно счистить с картера вариатора загрязнения и пыль;
4. Следующий шаг – откручивание пробки сливного отверстия. Перед этим пробка также очищается от грязи, а под отверстие подставляется ёмкость для отработанной жидкости;
5. Далее необходимо слить всю отработанную жидкость. На это понадобится, зависимости от обстоятельств, от 15 до 40 минут. Далее новое масло заливается в специальное отверстие;
6. После предыдущего шага нужно снять маслоохладитель, который промывается соляркой;
7. На следующем этапе нужно убрать со шланга остатки масляного состава;
8. Затем ставится новый фильтрующий элемент маслоохладителя, и он собирается обратно;
9. Далее необходимо завести двигатель, который оставляется в работающем состоянии около 5 минут;
10. После выполнения этого пункта необходимо выехать на ровную дорогу и совершить недолгую поездку без рывков. Далее следует ещё раз замерить уровень залитой жидкости и, при необходимости, долить её.

После этого можно считать, что процесс смены смазочной жидкости в вариаторе Х-Трейл окончен. Следует отметить, что смена масла на двигателе 2,0 л не имеет особых отличий по отношению к разновидности объёмом 2,5 л.

Единственный верный показатель для непременной замены смазки – пробег транспортного средства

Обязательная смена масляного состава для вариатора является важной составляющей, обеспечивающей движущиеся конструктивные элементы вариатора, работающие под большой нагрузкой, необходимой смазкой

Меняем масло в механической коробке

Вам потребуются следующие инструменты: ключ (десятка с шестью гранями), воронка, шприц, измерительная линейка, емкость для сливаемого масла.

Для механических коробок передач на каждые 15000 пройденных км делайте проверку уровня трансмиссионной жидкости. Замена масла в МКПП Х-Трейл Т31 рекомендована раз в шесть лет или раньше – при очередном пробеге 90 000 км.

Необходимость в этом возникает раньше указанного срока при выполнении ремонта коробки передач, а также при заливе трансмиссионной жидкости отличающейся вязкости.

Проверить уровень масла в МКПП можно с помощью щупа

Первые 15 минут после поездки масло еще теплое и отличается лучшей текучестью. В это время его удобнее всего сливать.

Замена смазки в МКПП Х-Трейл

1. Сняв корпус воздушного фильтра, прочистите пробку наливного отверстия. Ослабив ее, вытащите выкручивающими движениями.

2. Для проверки уровня вставьте чистый щуп в контрольное отверстие. Заметьте его положение относительно верхней кромки коробки передач.

3. Подготовленным измерительным прибором делают замер расстояния от границы масляной пленки до отметки верхней кромки. Этот показатель должен быть на уровне 85–90 мм.

Если по снятым показаниям масляный уровень заметно ниже, следует долить его при помощи приготовленной воронки. После этого следует закрыть пробку и тщательно вытереть потеки.

Чтоб выполнить замену масла в МКПП Х-Трейл в коробке передач снимают защиту картера. После этого пробка сливного отверстия очищается и ослабляется ее затяжка. Для слития пробку извлекают.

Сливная пробка МКПП Х-Трейл Т31

Ввернув обратно пробку, ее затягивают моментом 35 Hм. Затем аккуратно заливают трансмиссионную жидкость, пробку устанавливают на место, закрепив моментом и убрав салфеткой имеющиеся масляные потеки. При сборке детали устанавливаются в обратном порядке.

Процедура замены масла в вариаторе Nissan X-Trail T31

Перед самой процедурой замены масла в вариаторе Ниссан Х-Треил Т31 наиболее важное значение имеет подготовка к работе. Данный процесс включает в себя следующие шаги:

• Проверка уровня жидкости в вариаторной коробке передач при помощи описанного ранее метода (используя щуп);
• Подготовка транспортного средства. Ниcсан Х-Треил Т31 размещается на платформе, расположенной параллельно полу;
• Подготовка набора необходимых инструментов:
  • Сливной тары для проработанного материала;
  • Пассатижей или плоскогубцев;
  • Строительных перчаток;
  • Воронки для заливки нового трансмиссионного масла;
  • Бумажных салфеток;
  • Ключей для манипуляций со сливными пробками.

Не забывайте о безопасности! Перед началом работ по замене масла в вариаторе Ниссан Икс-Трейл необходимо заглушить двигатель и дождаться полного остывания содержащегося в вариаторе масла. Техническая жидкость в вариаторной коробке передач прогревается до 120 градусов по Цельсию и может сильно повредить руки автолюбителю.

Сам процесс замены масла в Ниссане Х-Треил Т31 можно подразделить на 3 последовательных мероприятия:

• Слив отработанного технического материала;
• Промывка вариатора (в некоторых случаях);
• Заливка новой трансмиссионной смазки.

Каждый из перечисленных выше пунктов следует рассмотреть подробнее.

Слив масла

В первую очередь следует слить и утилизировать отработанную техническую жидкость. Но как правильно слить масло из вариатора Ниссана Х-Треил Т31? Ниже предлагается пошаговая инструкция данной процедуры:

• Снимается щиток, препятствующий проникновению грязи в вариатор автомобиля;
• Ёмкость, подготовленная для слива, размещается под вариатором;
• Откручиваются сливные пробки коробки передач;
• При помощи шлангов и дополнительных приспособлений использованное масло сцеживается из вариаторной коробки передач Ниссана Х-Треил Т31.

Автовладельцу следует помнить, что, ввиду своей плотной консистенции, масло из вариатора автомобиля вытекает довольно медленно. Не следует искусственно ускорять этот процесс.

Промывка вариатора

Промывание вариатора — обязательная процедура только в том случае, если коробка передач сильно засорена. Неопытным автовладельцам и людям без специализированного технического образования не рекомендуется самостоятельно промывать данный агрегат ввиду наличия слишком мелких деталей и тонкого механизма, который легко повредить. Для квалифицированной промывки вариатора следует обратиться на Станцию Технического Обслуживания автомобилей марки Ниссан.

Действия по шагам сотрудника СТО распределены ниже:

• Сначала авто устанавливается на платформе, строго параллельной полу;
• Очиститель (содержимое 1 банки) заливается в вариатор и смешивается с отработанной трансмиссионной смазкой;
• Запускается работа двигателя;
• Через определённое время при помощи специализированных приспособлений все проработанные жидкости сливаются;
• Заливается новая техническая жидкость.

Присутствие на СТО владельца Ниссана Х-Треил Т31 при промывке вариатора не требуется.

Заливка нового масла

Обычно заливка свежей трансмиссионной смазки в вариативную коробку Ниссана Х-Треил Т31 передач производится сразу после слива, минуя промывку агрегата. Но как правильно залить масло в вариатор транспортного средства? Последовательность действий автолюбителя, производящего замену рассматриваемой технической жидкости, описана ниже:

• Для начала следует убедиться в достаточной герметичности сливных пробок. Если пробки завинчены недостаточно, можно заблокировать их при помощи шайбы;
• Затем заливается свежая техническая жидкость в отверстие, в котором располагается щуп;
• После заливки рекомендуется проверить уровень технической жидкости. Если её слишком много, излишки требуется слить;
• После произведённой процедуры все пробки и клапаны агрегата возвращаются в изначальное положение.

Какое масло лить

Для начала нужно учесть, что «Ниссан Х-Трейл Т31» предлагается не только с классической автоматической коробкой на основе гидротрансформатора, но также и с вариатором.

И для двух этих коробок используется совершенно разный смазочный материал

Это важно запомнить и не перепутать, покупая трансмиссионную жидкость

В случае с АКПП на Nissan X-Trail рекомендуемым маслом выступает смазка с маркировкой ATF Matic J KE90899932. Либо же аналоги этого масла от сторонних производителей. Никто не заставляет использовать исключительно оригинальное масло. Хотя именно с ним стоит ожидать наилучшей производительности и эффективности от автоматической коробки передач. Стоит напомнить, что для X-Trail предусмотрена коробка от Jatco. Полное название версии АКПП звучит как JF613E.

В общей сложности потребуется около 11 литров указанного трансмиссионного масла именно для автоматической коробки, а не вариатора. В случае с вариатором CVT достаточно и 8 литров смазки. Но там уже используется совершенно иной состав. Это CVT Fluid NS2.

В обоих случаях интервал замены варьируется примерно от 40 до 60 тысяч километров.

Подготовка к работам

Прежде, чем приступить к замене масла, профессионалы рекомендуют прогреть коробку передач автомобиля. С этой целью нужно проехать 1 – 2 километра, затем можно приступать к работе.

Начинать необходимо с поднятия домкратами передней части авто и снятия колеса со стороны водителя.
Производится демонтаж подкрылка

Здесь важно отметить, что подкрылок снимается не полностью, а лишь до середины в направлении от переднего бампера. Демонтаж выполняется по простой схеме, так как удерживается подкрылок пистонами и шестигранным болтом (1 штука)

Для работы потребуется ключ «звездочка» Т20. Убрав крепления, подкрылок можно отодвинуть в сторону.

Особенности вариаторных коробок передач

Можно сказать, что на отечественном автомобильном рынке автомобили с такими коробками передач, как вариатор, не распространены. Так что для российских водителей это своего рода новшество. Поэтому рассмотрим устройство и особенности работы этой трансмиссии.

Принцип работы автомобильного вариатора довольно прост. Есть два шкива, диаметры которых можно регулировать. Это делается путём сближения или удаления их составных частей. Усилие передаётся от ведущего шкива к ведомому с помощью клиновидного ремня. В автомобилях этот ремень – наборной металлический, другой просто не выдержал бы таких нагрузок. Часто изготавливается из нескольких тросов, чтобы он мог принимать в процессе работы трапецеидальную, или клиновидную, форму.

Как только конусные поверхности боковых блоков ведущего шкива сближаются, его диаметр увеличивается. Он выталкивает ремень ближе к краю, тот приобретает клиновидную форму. Передаточное число увеличивается. В это время ведомый шкив уменьшает свой диаметр. Боковые блоки расходятся, ремень опускается на более низкий уровень, ближе к центру шкива. Со стороны ведомого шкива передаточное число уменьшается. Ведомый приводит в движение колёса автомобиля. Так машина разгоняется – плавно и постепенно. Более наглядно этот процесс показан на рисунке.

При минимальном передаточном числе боковые поверхности шкивов удаляются друг от друга настолько, что ремень приобретает прямоугольную форму. Их сближением или удалением управляет электронная система, приводящая в движение гидравлический масляный привод, специально для этого разработанный.

В конструкции Ниссан Х-Трейл применяются два типа бесступенчатой АКПП, или CVT, от японской компании Jatco. На кроссоверы устанавливают две модификации: RE0F06A, которая начала выпускаться в 1999 году, а также JF011E (RE0F10A) 2005 года выпуска. Последняя является бесспорным мировым лидером среди бесступенчатых АКПП.

Подробное описание замены масла в вариаторе Ниссан Х-Трейл т31

Инструменты и запчасти

Чтоб произвести замену масла в вариаторе Ниссан Х-Трейл т31, потребуются:

• ключ «на 10» и набор головок (10, 13 и 19);
• домкрат и подпорки (авто можно выставить над смотровой ямой);
• емкость под отработанную трансмиссионную жидкость;
• промывочный спрей для обработки поддона и улавливающих стружку магнитов (подойдет средство для очистки карбюратора);
• воронка для удобства при заливке свежего масла;
• средства защиты (перчатки).

Также понадобятся:

• две металлических канистры NS-2 (оригинал идет под номером KLE52-00004);

• прокладка поддона (Ниссан — 31397-1XF0C, от Митцубиси — 2705A015);
• прокладка маслоохладителя (каталожный номер Митцубиси 2920A096);

• фильтры — тонкой очистки (317261XF00) и грубой очистки (31728-1XF03);

• прокладка под сливной пробкой (каталожный номер 11026-01M02).

Начало смены смазки

Замена масла в вариаторе Икстрейл начинается с того, автомобиль поднимается домкратом, ставится на подпорки. Демонтируется левое колесо. Предварительно колесные болты лучше слегка ослабить. Снимается защита мотора. Откручивается пробка (19-й головкой), под нее заранее ставится емкость для слива отработанной смазки.

Ссылка на источник фото

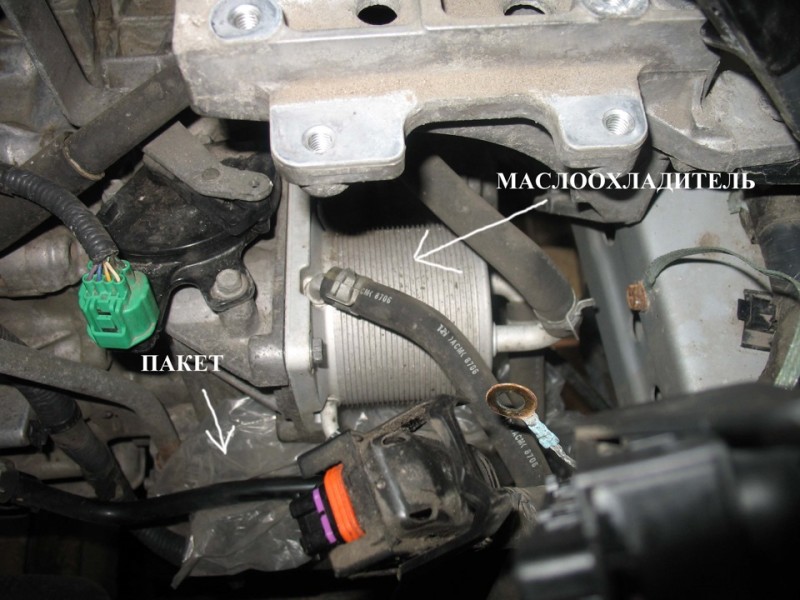

Смена фильтра в маслоохладителе CVT Nissan X-Trail t31

1. Для доступа к маслоохладителю X-Трейл T31 нужно частично снять накладку брызговика. Откроется вид на два крепежных болта.

2. Масло сливается долго, за это время можно снять АКБ, воздуховод, отсоединить разъемы от БУ мотора и коробки. Здесь понадобятся 10-я и 13-я головки.

3. Площадку, на которой стояла АКБ, снимать не нужно (она завязана на опору ДВС). Маслоохладитель связан с радиатором охлаждения бесступенчатой коробки посредством двух тонких трубок, антифриз идет по двум толстым трубкам. Итого четыре трубки. В радиаторе вариатора может остаться масло, поэтому тонкие трубки лучше снять и выдуть из него остатки.

4. Маслоохладитель держится за счет четырех болтов «на 10». Как только он будет освобожден, необходим отвести его в сторону и достать фильтр. Старому фильтру требуется замена, обновляется также прокладка. Деталь ставится на место, болты закручиваются.

Снятие поддона и замена (очистка) фильтра

Когда масло сольется, откручивается поддон картера. Он крепится при помощи 21 болта. Снимать поддон нужно аккуратно, чтобы не облиться остатками масла. Крепеж фильтра откручивается головкой «на 10». Уплотнительную резинку нужно убрать. Очистка производится средством для карбюратора, подойдет и WD-40.

Ссылка на источник фото

Фильтр при желании подлежит замене. Затяжку крепежа после монтажа деталей ведут диагонально и постепенно от центра.

Заливка нового масла в вариатор Х-Трейл т31

Ссылка на источник фото

Заливать жидкость нужно аккуратно (по 150-200 мл). Точный уровень масла в вариаторе Ниссан Х-Трейл т31 определяется на горячем ДВС, поэтому после заполнения коробки требуется прогрев. Затем рычагом бесступенчатой коробки проходятся все положения (с задержкой и при зажатом тормозе), выставляется режим P и начинается проверка.

С первого раза добиться должного результата не всегда удается, иногда требуется слив масла или дополнительное вливание. Контрольный замер производится после пробной поездки.

Ссылка на источник фото

Сброс счетчика старения смазки CVT Nissan простым сканером

Сам алгоритм предполагает учет параметров работы мотора и вариатора, поправочные коэффициенты, которые заложены производителем с учетом задачи сохранения ресурса коробки.

Автомобильный сканер M.U.T.-III

Если нет автомобильного сканера M.U.T.-III., предназначенного для сброса, то сбросить уровень снижения эксплуатационных характеристик можно при помощи адаптера и ELM-327 версии 1.5

Приобретать такой адаптер нужно с осторожностью, поскольку недобросовестные продавцы под рабочей версией реализуют неподходящие устройства (версия 2.1)

Сброс счетчика старения масла вариатора Ниссан осуществляется так:

• Скачивается и устанавливается программа (под смартфон или планшет).
• Адаптер вставляется в разъем, расположенный возле ручки открывания капота.
• Через Bluetooth находится устройство, вводится пароль 1234.
• Запускается программа, на экране появляется Data Monitor (показатель старения находится в самом низу экрана).

• В главном меню нажимается кнопка «Read CVTF DETERIORATION«, отвечающая за сброс.

• Если обнуление не произошло, процедуру следует повторить (возможно, что несколько раз).

Японский «вездеход»

Ниссан Х-Трейл появился на автомобильном рынке Японии в 2000 году. С 2001-го японцы начали экспортировать его в другие страны. Nissan X-Trail T30 был автомобилем первого поколения, выпускавшимся до 2009 года. Предлагались варианты бензиновых и дизельных моторов с механическими КПП и АКПП. Во всех странах, кроме Тайваня, его выпуск и продажи прекратились уже в 2007-м.

С 2007 года началось производство кроссовера 2-го поколения – Ниссан Х-Трейл Т31. Это была модель более высокого уровня по сравнению с предшественником. Размеры кузова увеличились, авто собрали на новой платформе Nissan С. Интерьер также претерпел значительные изменения. С 2009 года Ниссан Х-Трейл Т31 начали выпускать в Санкт-Петербурге.

Nissan X-Trail T31 производился на российском заводе до 2014 года. Потребителям предлагались автомобили с бензиновыми моторами 2,0 и 2,5 л, а также с дизельными агрегатами 1,5 и 2,0 литра. Трансмиссии – механическая КПП, АКПП и вариатор (CVT).

Начиная с конца 2014 года, в России стартовало производство третьего поколения Ниссан Х-Трейл – Т32. Полностью изменился дизайн кузова и интерьера. В цело, автомобиль вышел на более высокий уровень комфорта. Сегодня предлагаются варианты с моторами 2,0 литра, а также 2,5 л. Оба работают на бензине. Есть также модели с турбированным дизелем 1,6 литра. Все модификации – с полным приводом. Бензиновые моторы имеют два вида трансмиссий – это вариатор и механическая КПП. Для дизеля предназначена только механика.

Какое масло в вариаторе Ниссан Х-Трейл

Помимо регламентации срока смены вещества, в книге по эксплуатации содержится информация и о самих веществах, которые производитель рекомендует для проведения смены масла в вариаторе Nissan X Trail t31. Данные масла прошли сертификацию и производственные испытания на предмет совместимости с данным агрегатом. Однако владелец может и самостоятельно осуществить выбор подходящей жидкости в соответствии со своими предпочтениями. При этом необходимо ориентироваться на современный стандарт ATF-IV, только вещества данного сегмента позволят долго и надежно защищать агрегат от пагубного воздействия нагрузок при длительных пробегах. Кроме того, на рынке присутствует 3 основных вида трансмиссионок, которые используются при смене вещества в картере вариатора:

• Минеральные вещества из-за своей архаичной конструкции пользуются наименьшей популярностью среди автовладельцев. По своему составу и способу изготовления не содержат современных присадок, которые помогли бы в сохранении агрегата в первоначальном состоянии. Единственным существенным плюсом, помимо низкой стоимости данных материалов, является низкая текучесть, соответственно, малая вероятность выдавливания масла через сальники при низких температурах. Иногда такое вещество заливается в условиях постоянных низких температур, однако производителем это категорически не рекомендуется.
• Полусинтетика – такой продукт уже является результатом добавления в состав минеральных веществ некоторого количества современных химических присадок. Такая продукция пользуется большей популярностью среди владельцев благодаря относительно неплохим омывающим свойствам. Полусинтетика чаще всего используется при заливе в коробки с большими пробегами, так как также обладает низкой текучестью, соответственно уменьшается вероятность потери вещества через микротрещины и износа прокладок коробки. Кроме того, в сравнении с самыми современными конкурентами стоимость такого вещества невелика.
• Синтетика – самый современный материал, который изготавливается практически исключительно из присадок. По своим характеристикам наиболее всего подходит для использования в качестве основной жидкости для замены. По своим охлаждающим, омывающим и защитным свойствам значительно превосходит своих конкурентов. Однако также по своей стоимости является самым дорогим продуктом. Кроме того, именно синтетическое масло чаще всего подвергается подделке недобросовестными производителями.
