Крепление крестовины карданного вала

Назначение и устройство карданного вала ВАЗ 2107

Карданный вал — механизм, соединяющий коробку передач с редуктором заднего моста и предназначенный для передачи крутящего момента. Наибольшее распространение передача такого типа получила на автомобилях с задним и полным приводом.

Устройство кардана

Карданный вал ВАЗ 2107 состоит из следующих элементов:

• одна или несколько секций из тонкостенной полой трубы;
• шлицевое раздвижное соединение;
• вилка;
• крестовина;
• подвесной подшипник;
• элементы крепления;
• задний подвижный фланец.

Карданный вал ВАЗ 2107 имеет довольно простое устройство

Карданная передача быть одновальной или двухвальной. Второй вариант предполагает использование промежуточного механизма, к задней части которого прикреплён хвостовик со шлицами снаружи, а на передней через шарнир зафиксирована скользящая втулка. В одновальных конструкциях промежуточный участок отсутствует.

Передняя часть кардана крепится к коробке передач через подвижную муфту на шлицевом соединении. Для этого на конце вала есть отверстие с внутренними шлицами. Устройство кардана предполагает продольное перемещение этих шлицов в момент вращения. Конструкцией также предусмотрен подвесной подшипник, прикреплённый с помощью кронштейна к кузову. Он является дополнительной точкой крепления кардана и предназначен для ограничения амплитуды его движения.

Между средним и передним элементом карданного вала расположена вилка. Вместе с крестовиной она передаёт крутящий момент при изгибе кардана. Задняя часть вала прикреплена к редуктору заднего моста через фланец. Хвостовик посредством внешних шлицов входит в зацепление с фланцем главной передачи.

Кардан является унифицированным для всех классических моделей ВАЗ.

Устройство крестовины

Крестовина ВАЗ 2107 предназначена для совмещения осей кардана и передачи момента при изгибе его элементов. Шарнир обеспечивает соединение вилок, прикреплённых к концам механизма. Основным элементом крестовины являются игольчатые подшипники, благодаря которым кардан может двигаться. Эти подшипники вставляются в отверстия вилок и фиксируются стопорными кольцами. При износе шарнира карданный вал начинает стучать во время движения. Изношенная крестовина всегда меняется на новую.

Брагодаря крестовине становится возможным вращение кардана под разными углами

Виды карданных валов

Карданные валы бывают следующих типов:

• с шарниром равных угловых скоростей (ШРУС);
• с шарниром неравных угловых скоростей (классическая конструкция);
• с полукарданными упругими шарнирами;
• с жёсткими полукарданными шарнирами.

Классический кардан состоит из вилки и крестовины с игольчатыми подшипниками. Такими валами оснащается большая часть заднеприводных автомобилей. Карданы со ШРУСами обычно устанавливаются на внедорожниках. Это позволяет полностью устранить выбрацию.

Существует несколько видов карданов: на ШРУСах, с упругими и жесткими шарнирами

Механизм с упругими шарнирами состоит из резиновой муфты, способной передавать крутящий момент при углах не более 8˚. Так как резина довольно мягкая, кардан обеспечивает плавное начало движения и предотвращает резкие нагрузки. Такие валы не нуждаются в техническом обслуживании. Жёсткий полукарданный шарнир имеет сложную конструкцию, предполагающую передачу крутящего момента благодаря зазорам в шлицевом соединении. Такие валы имеют ряд недостатков, связанных с быстрым износом и сложностью изготовления, и в автомобильной индустрии не используются.

Шрусовый кардан

Несовершенство конструкции классического кардана на крестовинах проявляется в том, что при больших углах возникают вибрации и теряется крутящий момент. Карданный шарнир может отклониться максимум на 30–36˚. При таких углах механизм может заклинить или совсем выйти из строя. Этих недостатков лишены карданные валы на ШРУСах, обычно состоящие из:

• шариков;
• двух колец (наружного и внутреннего) с канавками для шариков;
• сепаратора, ограничивающего движение шариков.

Максимально возможный угол наклона кардана такой конструкции составляет 70˚, что заметно выше, чем у вала на крестовинах. Существуют и другие конструкции шрусовых карданов.

Шрусовой кардан позволяет передавать крутящий момент под большими углами

Как проводится замена крестовины

Менять эту делать удобнее всего при снятом карданном валу. Хотя, если величина дорожного просвета авто позволяет и нет возможности загнать его на яму или эстакаду, то можно сделать это и так, особенно в случае с грузовыми авто. Снимать вал тоже можно без ямы. Хотя времени, сил и нервов на ремонт уйдет несравнимо больше. В первом случае порядок действий будет такой:

1. Соблюдая технику безопасности, нужно заблокировать колеса авто. После этого нужно включить любую передачу (чтобы карданный вал не вращался).
2. Пометить расположение всех деталей, которые будут сниматься, относительно друг друга.
3. Открутить карданные болты (крепят вал к фланцу моста). Их четыре штуки.
4. Открутить крепление подвесного подшипника (две гайки).
5. Вытащить карданный вал из коробки передач (там шлицевое соединение).

После того, как вал будет извлечен, можно будет снять крестовину кардана. Для этого потребуются круглогубцы, мощная плоская отвертка, молоток и круглая наставка (стержень, трубка). Диаметр ее должен быть чуть меньше диаметра проушин, в которых закреплены концы крестовины. Будет намного удобнее работать, если зажимать вал в тисках.

Далее потребуется выполнить следующее:

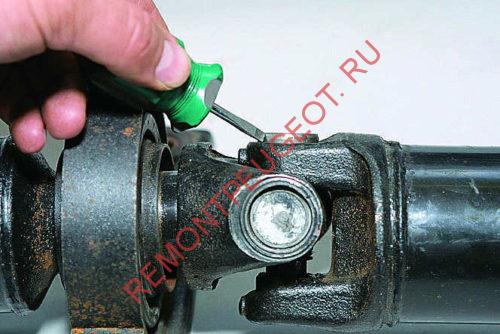

необходимо вынуть фиксирующие кольца, удерживающие концы крестовины в проушинах. Для этой операции нужны круглогубцы. Если кольца слишком зажаты, то стоит постучать по ним молотком через наставку, чтобы чашки на концах крестовины немного просели;
после извлечения колец нужно выбить чашки из проушин. Делается это при помощи все той же наставки и молотка

Важно помнить, что наносить удары по самому кардану не рекомендуется. В процессе такого снятия крестовины чашка, по которой наносятся удары, будет просаживаться внутрь, а с другой стороны вилки чашка будет выходить наружу до определенного предела

В некоторых случаях чашки могут выпасть сами, но часто их нужно вытаскивать, используя различные подходящие инструменты: клещи, газовый ключ и так далее. Таким же образом вынимаются все четыре чашки;
когда крестовина будет извлечена, желательно очистить проушины и саму вилку от грязи при помощи металлической щетки. По внутренним поверхностям рекомендуется пройтись наждачкой, очистить канавки стопорных колец и хорошо вытереть все от пыли.

Следует отдельно добавить, что существуют специальные съемники для крестовин. Однако, на практике они используются крайне редко даже в условиях ремонта на крупных СТО. Добавим, что никакого специнструмента не потребуется и во время замены крестовины, так как установка новой детали также не представляет ничего сложного.

Легко руками снимаются две противоположные чашки
Действовать нужно осторожно, чтобы не рассыпался игольчатый подшипник
Важно обратить внимание на наличие смазки под чашкой.
Крестовина помещается между проушинами на вилке вала, после чего надеваются чашки. На этом этапе они легко утапливаются пальцами, насколько возможно, а потом при помощи молотка и наставки опускаются так, чтобы открылись канавки стопорных колец.
Устанавливаются стопорные кольца.
Проделывается та же операция с другими концами крестовины.
Замена крестовины кардана закончена
Теперь можно его устанавливать назад.. Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда

Иногда достаточно произвести смазку. Без съема это возможно сделать в том случае, когда установлена крестовина с масленкой – специальным отверстием для ввода смазки. В том, как смазывать крестовины кардана, нет ничего особенного. Для этой процедуры понадобится только специальный инструмент – шприц. Заправить его можно либо специальной смазкой для крестовин, либо использовать обычный литол

Как уже говорилось, проводить такой вид ремонта авто обязательно не всегда. Иногда достаточно произвести смазку. Без съема это возможно сделать в том случае, когда установлена крестовина с масленкой – специальным отверстием для ввода смазки. В том, как смазывать крестовины кардана, нет ничего особенного. Для этой процедуры понадобится только специальный инструмент – шприц. Заправить его можно либо специальной смазкой для крестовин, либо использовать обычный литол.

Статьи по теме

Сгорело сцепление: причины и последствия

Присадки в механическую коробку: обзор марок и сфер применения

Замена АКПП «Фольксвагена Поло»: этапы и особенности

Аварийный режим АКПП: причины появления и дальнейший ремонт

Диагностика коробки АКПП: выявляем неисправности

Ремонт АКПП «Хендай»: причины неполадок и правила устранения

Замена подшипника коробки передач в автомобиле

Замена АКПП «Вольво»: особенности процедуры

Замена вариатора «Ниссан-Жук»: когда нужна и как выполняется

Ремонт АКПП БМВ Х5: диагностика и профилактика неполадок, насколько сложен ремонт и как его избежать

Ремонт МКПП «Ауди А6»: инструкция и рекомендации

Устройство и принцип работы механической коробки передач

Ремонт коробки «Пежо»: основные проблемы и пути их решения

Тугая педаль сцепления: причины и методы устранения неполадки

Регулировка троса сцепления: последовательность действий

Подготовка к замене крестовины карданного вала

Возникновение потребности в замене кардана, обосновано появлением нестабильностей во время движения, выраженных в виде посторонних звуков типа стука, исходящие из под нижней части кузова, так же при заклинивании крестовины вала появляется сильная вибрация по кузову.

Безусловно, владелец автомобиля, обладающий значительно большим опытом эксплуатации, выявит причину посторонних звуков без промедления. Однако, опытом обладают не все и для таких автолюбителей диагностика может стать серьезным мероприятием. Здесь, выявить поломку только посредством слухового анализа тяжело, необходима визуальная диагностика. В ином случае, возможно обращение за помощью к профессиональным специалистам.

Обращение к специалистам за помощью предусматривает обязательные траты денежных средств, но работу можно выполнить своими руками, сэкономив значительные ресурсы

Помимо экономии денежных средств, в процессе самостоятельной работы повышается самооценка владельца автомобиля, что также очень важно

В процессе выявления уровня износа крестовины карданного вала проводится визуальный способ оценки качества элементов взаимодействующих с ним. Для этого требуется установить неподвижное положение фланца основной шестерни редуктора и карданного вала. Если осуществляя проворачивание данных элементов чувствуется некоторая расшатанность, можно сделать вывод о том, что крестовина пришла в негодность.

В целях обеспечения наилучших условий проведения ремонтных работ, необходимо подготовить подходящие запасные части и инструменты.

1. В первую очередь стоит позаботиться о приобретении новой крестовины.
2. Во вторую очередь готовятся подшипник подвесного типа и стопорные кольца.
3. Комплект соответствующих рожковых ключей, подготавливается для проведения главных манипуляций.
4. Также, понадобится идентичный комплект торцевых ключей, т. е. 12, 13, 27 порядков.
5. Молоток, пассатижи, отвертка крестового типа.
6. Выколотка, изготовленная из металла.

Все эти элементы являются необходимыми для проведения восстановительных работ.

Так как крепления некоторых элементов изнашиваются, стоит приобрести новые наборы гаек и болтов. Используя 13-й ключ, демонтируется карданный вал, что не вызывает особых затруднений. Здесь следует указать очень важный момент. Крестовина имеет особую маркировку, таким образом необходимо приобрести аналогичную деталь, чтобы ремонт прошел без каких-либо неудобных ситуаций.

Балансировка карданного вала ВАЗ 2107

После разборки и замены любого элемента карданный вал обязательно нужно отбалансировать. Это делается на специальном стенде, поэтому для балансировки проще обратиться в ближайший автосервис. Сама балансировка заключается в измерении и устранении дисбаланса на трёх опорах вала. Его допустимая величина при частоте вращения вала 5500 об/мин не должна быть больше 1,62 Н*мм. Устраняется дисбаланс путём приваривания небольших грузов (металлических пластин) на поверхность переднего кардана.

Если после ремонта карданного вала появилась вибрация, можно попытаться отбалансировать его своими руками. Естественно, ни о какой точности здесь и речи быть не может, а сама балансировка будет носить лишь временный характер. Делается это следующим образом.

Загоните автомобиль на смотровую яму или эстакаду.
Омотрите карданный вал.
Условно разделите передний кардан на четыре сектора (если представить его в разрезе).
Найдите небольшой грузик весом 30–50 г и прикрепите его на передней части вала при помощи скотча или изоленты.
Прокатитесь по ровному участку дороги, обращая внимание на выбрацию.
Если вибрация не исчезла или увеличилась, переместите грузик в другой сектор и повторите процесс проверки.

Когда груз окажется на своём месте, вибрация должна прекратиться, если, конечно, она обусловлена дисбалансом вала.
