Простая замена ремня грм на автомобиле лада ларгус с двигателем 16 клапанов к4м

Замена грм ларгус 16 клапанов без специального инструмента

Ваз 2110Замена грм ларгус 16 клапанов без специального инструмента

Ремень ГРМ – это деталь, срок службы которой не более 60 000 км (по регламенту!), при этом может и раньше, если обращаться неосторожно с двигателем. На частоту замены влияет стиль вождения, исправность других узлов и агрегатов двигателя

На видео замена ГРМ на 16-ти клапанном двигателе K4M Ларгуса (аналогично Сандеро, Логан, Дастер):

Замена ремня ГРМ на 16-ти клапанной Лада Ларгус

Замена ремня и ролика ГРМ на Лада Ларгус 16 клапанов требует неких знаний устройства и работы двигателя, а также инструментария. Итак, приступим к описанию пошаговой инструкции замены ремня ГРМ:

1. Демонтируем с АКБ «клемму-минус».
2. Снимаем правую опору подвески двигателя. Перед этим демонтируем защиту мотора, и под ДВС нужно подставить специальный удерживающий механизм. Сняли защиту двигателя
3. Снимаем защиту ГРМ. Сначала открутив болты, демонтируем нижнюю крышку, а затем и верхнюю.
4. Теперь нужно выставить ВТМ. Для этого проворачиваем коленчатый вал, пока метка на нем не станет на уровень с черточкой на блоке. То же самое делаем с распределительными валами. Когда распредвалы и коленвал стали на метки, их нужно закрепить от проворачивания, каждый из валов отдельно, чтобы не сбить механизм газораспределения.
5. Теперь можно раскрутить и ослабить натяжной ролик.
6. Демонтируем ремень в следующей последовательности: ролик – помпа – коленчатый вал – распределительные валы. Ремень снят, ролики нет
7. Теперь можно окончательно выкрутить болт ролика и снять его.
8. Далее, ставим новый ролик, но не натягиваем. Одели новые ролики и помпу
9. Монтируем новый ремень в последовательности: коленчатый вал – водяной насос, распределительные валы – ролик. Ремень одели
10. Выставляем по меткам. Так выставляются метки
11. Проводим натяжку ремня с помощью ролика. Натягиваем ремень
12. Снимаем фиксаторы с валов.
13. Проверяем совпадение всех меток. Проверка совпадения меток на блоке и ремне ГРМ
14. Собираем систему и запускаем двигатель.

ЭТО ИНТЕРЕСНО: Мазда 6 замена тормозных колодок

Если после старта мотора услышали свист, то ролик, перетянутый и его необходимо ослабить. Самым тяжелым в замене комплекта считается верное выставление ВТМ.

Выбор ремня

Многие автовладельцы, в целях экономии средств, задаются вопросом, как осуществить замену своими руками и какой ремень выбрать?

Выбор ремня ГРМ для 16-ти клапанного двигателя Лады Ларгус довольно прост, поскольку можно купить ремонтный комплект ГРМ, в который входит непосредственно ремень и 2 ролика. Это обойдется владельцу намного дешевле, чем покупать по отдельности.

Рассмотрим комплект и отдельно детали.

Оригинальный ремкомплект (два ролика и ремень ГРМ)

Ремкомплект газораспределительного механизма Лада Ларгус стоит в среднем 3000 рублей. В него входит два ролика и сам ремень. Каталожный номер выглядит так — 130C17529R.

Оригинальный ремень ГРМ

8201069699

Теперь рассмотрим ремень производства Рено (кат. номер – 8201069699). Он имеет отличное качество и проходит все 60 тыс. км пробега.

Аналоги ремня

Также, существуют аналоги стандартного ремня Лада Ларгус. Рассмотрим более детально:

Наименование производителяАртикулСредняя цена в рублях по РФ

Dayco

Установка нового ремня ГРМ

1. Достаем новый комплект ГРМ.

Комплект ГРМ.

Обратите внимание что на натяжном ролике указано направление натяжки.

1. Так же присутствует стрелочный индикатор правильной натяжке. В последствии при натяжки ремня ГРМ стрелка должна встать напротив прорези.

1. На корпусе водяного насоса имеется паз, туда вставляем отогнутый конец кронштейна натяжного ролика при его установки.

Паз для ролика.

1. Устанавливаем на место натяжной и опорные ролики, гайку натяжного не затягиваем.
2. Одеваем новый ремень ГРМ начиная с зубчатого шкива коленвала далее на опорный ролик и помпу, зубчатые шкивы распредвалов и натяжной ролик. Помним про направление вращения.
3. Снимаем фиксатор распредвалов и натягиваем ремень до совпадения меток на натяжном ролике. Шестигранник на 6.

Правильная натяжка.

1. Затягиваем гайку крепления натяжного ролика. Ключ на 13.
2. Вынимаем фиксатор коленвала. Проворачиваем коленвал два оборота и снова ставим фиксатор коленвала и распредвалов. Так же проверяем натяжку. Если все совпало, значит вы сделали все правильно, а если нет придется переставить ремень.

Установлен новый ремень ГРМ.

1. Устанавливаем все детали в порядке обратном снятию, забиваем новые заглушки распредвалов, заливаем антифриз.

Это был так называемый академический способ, но есть еще и упрощенный.

Навеска ремня в 16-клапанном агрегате Ларгус

Монтаж производим по обратному алгоритму.

1. Ролик в паре с натяжным механизмом, как отмечалось, заменяем новыми аналогами.
2. Навешиваем ремень на все шкивы. Заметим, что последним действием будет навеска данного расходника на натяжной ролик.
3. Установка натяжного компонента производится на шпильку насоса охлаждения LADA Largus. Для этого отогнутый край кронштейна устройства вставляем в соответствующий паз, выполненный на корпусе помпы.
4. Теперь настало время выкрутить из ранее обозначенного отверстия контрольный болт и снять фиксирующую планку, которой мы ранее застопорили распределительные валы.
5. Выполняем поворот коленчатого вала на пару полных оборотов до момента совмещения пазов, выполненных на торцевых секциях распределительных валов.
6. Корректную позицию вала снова проверяем посредством вкручивания контрольного винта. Если все правильно, то болт удаляем, а проем отверстия закрываем указанной заглушкой.
7. Переходим к монтажу всех ранее снятых узлов и деталей.

Процедуру монтажа ремня на моторе «К4М» 16 клапанов можно просмотреть в данном видеоматериале:

Выбор ремкомплекта ГРМ

На Лада Ларгус, как правило, устанавливаются двигатели Рено, собранные в Испании, с мощностью 84 и 105 лошадиных сил. Оба мотора имеют рабочий объем 1,6 литров. В начале 2016 года «АвтоВаз» стал практиковать установку отечественных двигателей ВАЗ 11189 и ВАЗ 21129. Ниже приводятся их технические характеристики.

Тип мотора	Количество головок	Количество клапанов	Объем	Мощность
Renault-Nissan K7M	1	8	1,6 л	84 л. с.
Renault-Nissan K4M	2	16	1,6 л	105 л. с.
ВАЗ 11189	1	8	1,6 л	87 л. с.
ВАЗ 21129	2	16	1,6 л	106 л. с.

Как видно из представленных характеристик, на двигателях для Лады Ларгус устанавливаются как 8-клапанные ГРМ, так и 16-клапанные головки.

В магазинах запчастей можно найти широкий выбор ремкомплектов. В них входят ремень и натяжной ролик для 8-клапанного двигателя, а для 16-клапанного добавлен обводной ролик и болт крепления шкива коленвала. Также можно приобрести перечисленные детали по отдельности.

Наряду с оригинальными запасными частями от заводов-изготовителей автомобилей существует большое разнообразие аналогов, не уступающих оригиналу по качеству и хорошо зарекомендовавших себя у автолюбителей.

Для 8-клапанного двигателя

Ремень ГРМ

Производитель	Оригинальность	Средняя стоимость, руб.
АвтоВАЗ, оригинал, артикул 8200939081	оригинал	4 500
Renault, Франция	оригинал	5 515
Dayco, Италия	аналог	1 200
Bosch, Германия	аналог	1 300

Ролик натяжной

Производитель	Оригинальность	Средняя стоимость, руб.
АвтоВАЗ, оригинал, артикул 8200908180	оригинал	2 100
Dayco, Италия	аналог	1 200
Febi, Германия	аналог	2 300
Gates, Бельгия	аналог	2 500
Ina, Германия	аналог	3 000
SWAG, Германия	аналог	3 600

Для 16-клапанного двигателя

«АвтоВАЗ» выпускает ремкомплект, в который входят ремень, два ролика (натяжной и обводной) и болт крепления шкива коленвала. Аналоги деталей, входящих в ремкомплект, можно купить по отдельности.

Ремень ГРМ

Производитель	Оригинальность	Средняя стоимость, руб.
Dayco, Италия	оригинал	2 100
Master-sport, Германия	аналог	1 200
Contitech, Германия	аналог	2 300
Bosch, Германия,	аналог	2 500
Gates, Бельгия	аналог	3 000
Febi, Германия	аналог	3 600

Ролик обводной

Производитель	Оригинальность	Средняя стоимость, руб.
АвтоВАЗ, оригинал, артикул 8201058069	оригинал	6 000
Dello, Германия	аналог	700
Pilenga, Италия	аналог	800
Gates, Бельгия	аналог	2 200

Перечисленные выше изделия, аналоги различных производителей, отличаются надежностью и хорошим качеством. Выбор зависит от ваших предпочтений и размера кошелька.

Видео состояния ремня ГРМ с пробегом (120 000 км)

Поскольку свечи зажигания необходимо менять при регламентных работах, то эти операции лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня должна быть без складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.

Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека.

Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ.

Если подвижный указатель смещен относительно неподвижного:

— по часовой стрелке — ремень перетянут.

Потянув вверх, снимаем крышку лючка.

Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов.

Внимание! Не повредите поверхность зубьев, необходимых для работы датчика положения коленчатого вала (они значительно крупнее). Снимаем верхнюю (см

выше) и нижнюю крышки привода ГРМ

Снимаем верхнюю (см. выше) и нижнюю крышки привода ГРМ.

Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Внимание! Начиная с этого этапа работы могут быть произведены двумя способами. Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата

Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях

Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата. Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях.

Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.

Аналогично извлекаем другую заглушку.

Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление (см. эскиз).

В качестве установочного пальца можно использовать болт с резьбой М10 и длиной около 100 мм.

При этом коленчатый вал невозможно будет провернуть по часовой стрелке.

При замене ремня также нужно заменить натяжное устройство в сборе и опорный ролик.

При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).

Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости.

Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.

Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.

Второй способ замены ремня ГРМ 16- клапанного двигателя Лада Ларгус

За болт с шайбами или втулкой, который ввернут в торец коленчатого вала, так же, как и в первом способе, поворачиваем коленчатый вал двигателя и, соответственно, распределительные валы до положения, показанного на фото ниже.

Более не поворачиваем коленчатый вал. Переходим к нанесению метки на маховике.

Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.

Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.

Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем, как описано в первом способе.

Если опираться на строгую последовательность технического обслуживания, то замена ремня ГРМ Лады Ларгус производится каждые 60 000 км. Хотя этот срок может носить и временной характер — 6 лет, даже несмотря на его состояние.

Как установить и натянуть ремень ГРМ

_x000D_

1. _x000D_
2. Надеть ремень РГМ на шкив коленвала.

_x000D_

Натягивая обе ветви ремня, надеваем заднюю ветвь на шкив помпы и заводим ее за натяжной ролик.

_x000D_

Переднюю ветвь надеваем на шкив распредвала.

_x000D_

Натянуть ремень ГРМ, поворачивая натяжной ролик против часо­вой стрелки, вставив отвертку (как на фото).

_x000D_

Завернуть болт крепления шкива привода генератора и проворачиваем за болт коленвал на 2 оборота по часовой стрелке.

_x000D_

Проверяем совпадение меток коленвала и распредвала. Если метки не совпадают, повторяем операцию по установке ремня.

_x000D_

_x000D_

поворачивая натяжной ролик против часо­вой стрелки

Проверяем совпадение установоч­ных меток коленчатого и распреде­лительного валов

_x000D_

Весь процесс замены ремня ГРМ 8 клапанного двигателя также показан на видео:

_x000D_

_x000D_

_x000D_

Кстати, по результатам опроса заменить ремень ГРМ на 8 клапанном двигателе проще, чем на 16 клапанном.

Наименование	Производитель	Цена	Наличие	В корзину
DC921-7700500168	Свеча зажигания двухконтактная (двигатель 1,6, 2,0) Рено 7700500168 / 7700103533 / 224013682R / 7700115827	Оригинал	400 / 350 р. Дисконт: 290 р.	4
DC366-224011561r	Свеча зажигания для двигателя H4M/HR16DE 1.6 114 л.с. бензин 224011561r оригинал	Оригинал	1200 / 700 р. Дисконт: 500 р.	8
DC369-V144-165460509R	Воздушный фильтр для двигателя H4M/HR16DE 1.6 114 л.с. бензин 165460509R оригинал	Оригинал	1300 / 1100 р. Дисконт: 800 р.	9
DC417-6PK1200	Ремень генератора 1.6 бензин H4M/HR16DE без кондиц. DAYCO 6PK1200 (117208408R)	Аналог	9000 / 600 р. Дисконт: 500 р.	1
DC393	Приводной ремень 1.6 H4M/HR16DE (С КОНД.) (DAYCO аналог 117203168R)	Аналог	1250 / 1000 р. Дисконт: 800 р.	1
DC1486-272773016R	Фильтр салонный Каптур / Аркана 272773016R / 272773277R оригинал	Оригинал	1500 / 1100 р. Дисконт: 800 р.	6
V101-NF6433C	Салонный фильтр Лада Веста / Х Рей Невский Фильтр NF6433C (угольный)	Аналог	300 / 250 р. Дисконт: 250 р.	3
V155-21080101106200	Прокладка маслосливной пробки оригинал (ВАЗ-21129/21179)	Оригинал	20 / 10 р. Дисконт: 10 р.
DC1605-EA711	Воздушный фильтр для двигателя H4M/HR16DE 1.6 114 л.с. бензин аналог 165460509R	Аналог	800 / 600 р. Дисконт: 400 р.	4
V147-21110370701086	Свечи зажигания (4 шт в комплекте) оригинал А17ДВРМ (ВАЗ-21129/21179)	Оригинал	600 / 400 р. Дисконт: 400 р.	4
V153-FO014	Фильтр масляный FORTECH (ВАЗ-21129/21179)	Аналог	350 / 250 р. Дисконт: 250 р.	2
V142-8450006328	Ремень привода вспомогательный (генератора) ВАЗ-21129/21179	Оригинал	1500 / 1300 р. Дисконт: 1300 р.	1
V143-21080101200582	Фильтр масляный Лада Веста оригинал 21080101200582 (ВАЗ-21129/21179)	Оригинал	350 / 250 р. Дисконт: 250 р.	1
V145-8450006996	Ролик ремня генератора в сборе оригинал 8450006996 (ВАЗ-21129/21179)	Оригинал	2200 / 1900 р. Дисконт: 1900 р.	1
V146-272773151R	Фильтр салона оригинал 272773151R	Оригинал	1100 / 800 р. Дисконт: 800 р.	1
V148-21126100604086	Комплект ремня ГРМ оригинал (ВАЗ-21129/21179)	Оригинал	4300 / 4200 р. Дисконт: 4200 р.	1
V150-K20TT	Свеча зажигания DENSO 1шт. (ВАЗ-21129/21179)	Аналог	250 / 200 р. Дисконт: 200 р.	4
V152-97888	Фильтр салона TSN (ВАЗ-21129/21179)	Аналог	350 / 250 р. Дисконт: 250 р.	1
V153-CT1137K1	Комплект ремня ГРМ CONTITECH (ВАЗ-21129/21179)	Аналог	3400 / 3100 р. Дисконт: 3100 р.	1
DC1557-8450033130	Фильтр воздушный оригинал 8450033130 (Веста нового образца)	Аналог	1200 / 1000 р. Дисконт: 800 р.	1
DC466-32149	Прокладка маслосливной пробки (двигатель 1,6, 2,0, дизель) ASAM 32149 аналог 110265505R	Аналог	100 / 80 р. Дисконт: 50 р.
DC365-152085758r	Фильтр масляный для двигателя H4M/HR16DE 1.6 114 л.с. бензин оригинал	Оригинал	1000 / 700 р. Дисконт: 550 р.
V151-911736	Фильтр воздушный TSN (ВАЗ-21129/21179)	Аналог	350 / 250 р. Дисконт: 250 р.
V156-21120101106100	Пробка слива масла оригинал (ВАЗ-21129/21179)	Оригинал	100 / 50 р. Дисконт: 50 р.

Проведение диагностики механизма

Но прежде чем производить замена ремня ГРМ на «Ладе-Ларгусе» (16 клапанов), нужно удостовериться в том, что он выработал уже свой ресурс, либо на нём имеются повреждения. Осмотр желательно производить каждые 10 тыс. км пробега.

Смотреть галерею

Никаких специальных инструментов для проведения ремонта не потребуется, достаточно визуального осмотра:

Обратите внимание, есть ли на поверхности ремня трещины. Если они присутствуют, то при работе они могут увеличиваться, что приведет к обрыву ремня.
В случае присутствия чрезмерного износа на внешней или внутренней поверхностях, необходимо заменить ремень.
Обратите внимание на то, есть ли расслоения.
Оцените состояние зубьев.
На боковых поверхностях не должно быть следов износа, потертостей.
Натяжение должно быть в норме

Проверьте его по указателям на ролике.
Если на элементах газораспределительного механизма имеются масляные пятна, то это говорит о наличии поломок.

Лада Ларгус замена ремня привода вспомогательных агрегатов 8 и 16 клапанов

Лада Ларгус замена ремня на двигателе с 8 и 16 клапанами отличается. Сегодня расскажем о замене привода вспомогательных агрегатов на обоих типах моторов Lada Largus. Производитель требует проводить замену раз в 60 тысяч километров или после 4 лет эксплуатации, если 60 тысячный рубеж не преодолен. Кроме того, схемы приводного ремня с кондиционером и без кондиционера отличаются. Обо всем этом наша сегодняшняя статья.

Замена ремня Лада Ларгус 8 клапанов с кондиционером

Схема ремня с гидроусилителем руля и кондиционером.

• 1 — шкив привода вспомогательных агрегатов
• 2 — натяжной ролик
• 3 — шкив насоса гидроусилителя руля
• 4 — шкив генератора
• 5 — шкив компрессора кондиционера
• 6 — опорный ролик

Натяжение ремня привода вспомогательных агрегатов Lada Largus с гидроусилителем руля и кондиционером регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека.

Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства.

Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник «на 6» или стержень диаметром 6 мм.

Снимаем ремень привода вспомогательных агрегатов.

Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиручьевой, длиной 1747 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.

Для замены опорного ролика накидным ключом или головкой «на 13» отворачиваем болт его крепления и снимаем болт с защитной крышкой ролика. Снимаем опорный ролик.

Аналогично отворачиваем болт крепления и снимаем натяжной ролик. При необходимости замены натяжного устройства (например, при поломке пружины), головкой «на 13» отворачиваем два болта крепления корпуса натяжного устройства и снимаем натяжное устройство в сборе с роликом.

Автоматическое натяжное устройство в сборе на следующем фото

Устанавливаем снятые детали в обратной последовательности. Перед монтажом ремня кронштейн натяжного ролика должен быть повернут по часовой стрелке и зафиксирован (см. выше).

При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой привода

Внимание, очень важный момент! Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой

Укладываем ремень на шкивы так, чтобы он был смещен к их наружному краю, а внутренний ручей шкивов оставался свободным. Смотрим на следующее фото.

После установки ремня, немного повернув ключом натяжной ролик, вынимаем фиксатор из отверстия кронштейна ролика и углубления в корпусе натяжного устройства. Затем головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке на три оборота за болт крепления его шкива, чтобы проверить правильность положения ремня и функционирование натяжного устройства.

Замена ремня Лада Ларгус 8 клапанов без кондиционера

Схема ремня без кондиционера.

• 1 — шкив привода вспомогательных агрегатов
• 2 — натяжной ролик с кронштейном
• 3 — регулировочный болт
• 4 — болт крепления кронштейна натяжного ролика
• 5 — шкив генератора
• 6 — шкив насоса гидроусилителя руля
• 6 — приводной ремень

Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера нужно выполнять с применением специального приспособления на дилерском сервисе. Учитывая, что при самостоятельной замене ремень придется менять вне дилерского сервисного центра, покажем способ, при котором можно приблизительно оценить натяжение ремня.

Снимаем правый грязезащитный щиток моторного отсека. Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия 10 кгс прогиб ремня должен составлять 6–8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3. Натянув ремень, затягиваем болты крепления натяжного ролика.

Установка нового ремня

Обязательно после снятия старого привода необходимо убедиться в том, что все шкивы находятся в нормальном состоянии, на них нет повреждений, заусениц. Последовательность действий по установке нового ремня:

Замените ролики, выкрутив болты их крепления.
Паз, который находится на блоке двигателя, должен совпасть с небольшим выступом на корпусе ролика.
Натяните новый ремень, сначала надеваете его на шкив коленчатого вала, потом — на жидкостную помпу, после — на распределительный вал

Обратите внимание на то, что стрелки, которые нанесены на внешней стороне ремня, должны быть направлены в сторону вращения механизма.
Отрегулируйте натяжение, используя специальный ключ.
Снимите фиксаторы, которые установлены на валах.
Зафиксируйте новые заглушки в крышке головки блока.. После выполнения всех этих манипуляций необходимо установить все узлы и агрегаты на место

После выполнения всех этих манипуляций необходимо установить все узлы и агрегаты на место.

Замена ремня ГРМ на двигателе К7М

Перейдем к 8-клапанным силовым установкам. Замена ремня ГРМ на них действительно выполняется проще, да и инструмента потребуется меньше.

Для проведения работ потребуется:

• Набор ключей (рожковых, торцевых стандартных размеров);
• Набор головок с воротком и штангами;
• Специальный ключ для натяжки ремня;
• Ветоши.

Естественно, потребуется новый приводной ремень и натяжной ролик.

Этот комплект инструмента подойдет как для «Реновского» двигателя К7М, так и для мотора ВАЗ.

Но вначале рассмотрим последовательность действий на силовой установке от «Рено», поскольку замена на нем несколько сложнее, чем на ВАЗ.

Итак, замену ремня ГРМ на К7М делаем так:

1. Ставим авто на смотровую яму, обездвиживаем его;
2. Выдомкрачиваем правое переднее колесо, снимаем его, а также демонтируем защитную накладку колесной арки;
3. Извлекаем свечи;
4. Снимаем ремень дополнительного оборудования;
5. Выкручиваем болты крепления верхней крышки привода ГРМ и снимаем ее;
6. Демонтируем шкив коленчатого вала (для этого стопорим коленчатый вал путем включения 5-й передачи КПП и выжима тормозной педали или же используем монтировку, вставленную между зубьев маховика);
7. Снимаем нижнюю крышку привода ГРМ;

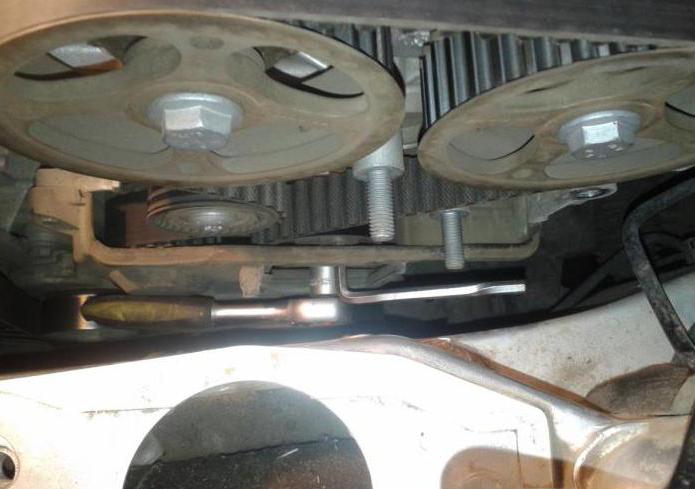

8. Устанавливаем ВМТ на первом цилиндре по меткам. Для этого вращает коленчатый вал пока нанесенная метка на шкиве распределительного вала не будет расположена в самой верхней точке. На некоторых двигателях на головке в верхней части нанесены маркировки. В таком случае метку необходимо совместить с буквой «D» («Dachia»). При этом следует посмотреть и на шестерню коленчатого вала, поскольку на ней есть тоже метка и она должна быть расположена в нижней точке. На фото все это видно более наглядно;
9. Послабляем гайку натяжного ролика, убирая натяжку ремня. Далее снимаем сам приводной элемент – сначала его выводим из-под ролика, затем стягиваем с шестерни коленчатого вала, далее снимаем его с помпы и напоследок – со шкива распределительного вала;
10. Меняем натяжной ролик, но не фиксируем его (гайку не затягиваем до конца);
11. Ставим новый ремень (стрелки на нем должны указывать в сторону вращения). Сначала надеваем его на коленчатый вал, затем заводим за помпу, далее накидываем на шкив. Последним будет натяжной ролик. После заводки ремня за него, осуществляем натяжку, для чего и понадобиться специальный ключ;
12. После установки ремня прокручиваем коленчатый вал на 2 оборота и проверяем положение меток. Если они стоят как надо, собираем двигатель обратно.

Некоторые производители ремней для двигателя К7М наносят на них дополнительные установочные метки, что облегчает процесс замены.

На ремень наносится две метки и при надевании приводного элемента следует их совместить с метками на шкиве распределительного и шестерне коленчатого валов (для ориентировки – метка на ремне, нанесенная возле стрелок предназначена для совмещения с меткой на шкиве распределительного вала).

Также метки на приводном элементе облегчают проверку правильности установки. Если после двух оборотов коленчатого вала все совместилось, значит, замена сделана правильно.

Снятие

Перед работой автомобиль следует поместить на подъемник (можно на эстакаду).

1. Отключаем бортовую сеть путем снятия клемм с выводов АКБ.
2. Теперь добиваемся положения поршня, находящегося внутри первого цилиндра, в состоянии верхней мертвой точки. Для этого вращаем (по ходу часов) коленчатый вал, ухватив болт его шкива подходящим ключом. Достижение ВМТ проверяется по совпадению меток, присутствующих, как на поверхности самого шкива вала, так и на тыльной стороне крыши ГРМ.
3. Теперь оба вала (распределительный с коленчатым) следует зафиксировать, чтобы не нарушилось достигнутое положение поршня.
4. Снятие защитной крышки данного узла выполняем с применением ключа на «10».
5. Также демонтируем шкив ременной передачи генератора.
6. Переходим к натяжному ролику и ослабляем его гайку с помощью ключа на «17».
7. Ремень ГРМ может быть снят вместе с указанным роликом. Выполняем это.
