Правильное натяжение ремня ГРМ Лачетти

Вращаем помпу до совпадения меток на натяжном устройстве. То есть, пока не совпадут два отлива в виде треугольников

И на этом всё. Процесс замены ремня окончен.

Но это так делают почти на всех СТО, на всех роликах на Ютубе и на всех копипастных сайтах.

А мы ведь не такие, верно? Поэтому будем продолжать и делать правильно.

В интернете много баек про то, что ремень ГРМ категорически нельзя перетягивать. Он растянется, перескочит, порвется… и прочий бред несется с уголков всемирной паутины.

Я Вам скажу — это полная ерунда.

Есть такие вещи, как технические бюллетени. И у каждой мало мальски уважаемой конторы они имеются. А фирма Гейтс одна из самых известных контор по поставке комплектующих к автомобилям.

Так вот у них есть бюллетень под номером 022 для моторов 616L, A16DMS, A16SMS, F14D3, F16D3, LXT, V15L.

И там четко написано, что после установки нового ремня и нового натяжного устройства, необходимо это всё дело перетянуть до совпадения индикатора с полукруглой меткой на корпусе натяжителя

Затем сделать два оборота коленчатого вала и установить метки, чтобы сошлись два треугольника

Так вот этого почему-то почти никто не делает. Но а мы делаем

Затягиваем крепления помпы и делаем два оборота коленвала.

Затем снова попускаем крепления помпы и возвращаем натяжение ремня до совпадения меток

И уже окончательно затягиваем помпу усилием 10 Нм.

На этом всё.

Но у нас осталось еще пару вопросов. Рассмотрим их

Можно наблюдать постоянные споры по поводу того, что кто-то устанавливает метки натяжного устройства в ровень, а кто-то их недотягивает. Дело в том, что метки не постоянно статичны, а изменяют свое положение от степени прогрева двигателя. Чем теплее двигатель, тем большее натяжение показывают метки. Поэтому, если метки поставить вровень при регулировке, то после прогрева они уйдут в сторону увеличения натяжения. У некоторых это вызывает страх, что ремень порвется, а у некоторых это вызывает еще и увеличенный шум со стороны привода ГРМ. После послабления натяжение шум довольно часто уходит. Поэтому бытует мнение, что ремень ГРМ необходимо недотягивать на холодном двигателе.

Так вот что делать? Я Вам сейчас поведаю мои убеждения по этому поводу.

Давайте обратимся к производителю. Он нам утвердительно заявляет, что все узлы системы привода ГРМ изготовлены с учетом их установки и регулировки на холодном двигателе

Вроде и понятно написано, но конкретики никакой. Ремень можно регулировать при +35 градусах окружающего воздуха, а иногда приходится и при минус 10. И в том, и в другом случае двигатель холодный, но температура его разная… Так что в понимании производителя термин «холодный двигатель»? Просто не прогретый? Или не прогретый, но при температуре +25?

В общем, как говорится, додумай сам. Ну я и додумал.

Как показала практика, натяжение ремня необходимо регулировать на не прогретом теплом двигателе. «Теплый» означает при температуре окружающего воздуха +25 — +30 градусов. При этой температуре метки натяжного устройства должны совпадать.

Если же регулировка производится при температуре ниже этих значений, то имеет смысл метки недотянуть

Если замена ремня произведена правильно, тогда и шума быть не должно, что чуть недотянуто, что чуть перетянуто. Да и, вообще, рабочий предел у натяжителя довольно большой, поэтому ремень не перескочит и не порвется от этих миллиметров на метках. Не надо боятся небольшого перетяга или недотяга.

Как правильно проверять метки натяжного ролика

Это тоже важный момент. Периодически обращаются люди в панике. Им поменяли ремень ГРМ на СТО, а потом они обнаружили, что ремень сильно перетянут. И начинают сыпаться вопросы — Как послабить ремень? Можно ли так ездить? Что теперь делать? Больше на это СТО ни ногой! Ну и всё в этом роде.

Кто-то, вообще, сразу лезет послаблять натяжение ремня.

На самом же деле просто необходимо проверять натяжение правильно!

Нельзя судить о натяжении просто скинув кожух ГРМ и посмотрев не метки натяжного устройства. Дело в том, что двигатель останавливается в разных положениях и нагрузка на ремень в этот момент тоже разная. Вот метки после остановки мотора

Мотор просто так остановился. И нельзя судить о натяжении в такой ситуации.

Необходимо выставить метки ГРМ на коленвале и распредвалах. И только тогда проверять/регулировать натяжение!

Вот, что мы получим на этом же ролике после установки меток ГРМ

Поэтому не паникуйте и уж, тем более, не кидайтесь послаблять натяжение ремня.

Периодичность замены и расположение элементов привода ГРМ

Согласно регламентам сервисной книжки, проводить работы по замене следует каждые 60 000 км пробега либо по прошествии 4 лет (в зависимости от того, что раньше наступит). Также согласно предписаниям сервисной книжки, через каждые 30 000 км пробега нужно проводить осмотр ремня привода газораспределения на выявление дефектов, таких как:

• отслоение ткани от резины, явные трещины и складки на поверхности ремня;
• появление на обратной стороне ремня изгиба, обнажающего нити корда, а также возможных следов подгорания;
• признаки подтекающего масла;
• след износа зубьев.

Когда во время осмотра обнаружены следующие дефекты на ремне, тогда необходимо заменить его. Если вовремя не произвести замену, тогда это может привести к выходу из строя ремня (будь то обрыв, либо срез зубьев), в результате чего произойдет сталкивание клапанов с поршнями. Как говорят опытные автомобилисты «клапана погнуло». Обрыв ремня ГРМ приведет к поломке клапанов, также кроме них, потребуется замена поршней, прокладок ДВС и т.д. Такой вид ремонта является достаточно дорогостоящим, а также займет много времени.

Какой приводной ремень лучше выбрать для Шевроле Лачетти?

Для Шевроле Лаччети существуют разные виды ремней известных производителей:

• Meyle;
• Contitech;
• Gates;
• SWAG;
• Febi.

Официальные дилеры Шевроле рекомендуют устанавливать приводной расходник фирмы Gates.

Преимущества приводного ремня Gates:

• Длительный срок работы под высокими нагрузками;
• Не деформируется при резких перепадах температуры;
• Качественный материал обеспечивает точное натяжение;
• Замена этого ремня осуществляется раз в 60 тысяч километров пробега.

Производитель Шевроле рекомендует оригинальный ремень. Маркировка — GM 96183108 Belt 6PK 1875.

Преимущества расходника с маркировкой GM 96183108 Belt 6PK 1875:

• Имеет автоматическое натяжение;
• Имеет индикатор износа.

Неправильно натянутый приводной ремень приводит к повышенному расходу энергии аккумулятора. Уже спустя неделю такой неисправности и активном использовании транспортного средства аккумулятор сядет, количество вольт достигнет минимальной отметки: не больше 10В. Низкое напряжение будет недостаточно для запуска двигателя.

Замена ремня приводного в Лачетти осуществляется согласно нижеописанной инструкции.

Устройство генератора

Внутреннее и внешнее устройство у генератора простое, но оно обеспечивает высокую надежность во время работы автомобиля. Чтобы понять принцип работы и как правильно разобрать механизм, нужно поближе познакомиться с составными частями:

• Щеточный узел. Передает преобразованную энергию на обмотку возбуждения.

• Статор. Представляет собой неподвижные обмотки с магнитопроводом. В генераторе преобразовывает механическую энергию в электрический ток.

• Регулятор напряжения. Помогает регулировать напряжение на выходе, не превышая допустимые значения.

• Ротор. Это вращающаяся часть генератора, которая работает за счет электрического тока, образующегося в статоре.

• Выпрямительное устройство. В нем находится 6 одинаковых диодов, которые образуют между собой два плеча, поддерживая внутри стабильное напряжение или увеличивая его при необходимости.

• Корпус. Защищает внутреннее наполнение генератора от попадания пыли, грязи и нежелательных механических воздействий.

Все составные части генератора работают сообща, чтобы машина исправно функционировала и не испытывала перегрузок, в противном случае может быстро сломаться.

Ремень ГРМ, какие задачи выполняет ремень ГРМ

Задача заключается в том, чтобы распредвал поворачивался со скоростью, в точности идентичной половине скорости оборота коленчатого вала. Полвека назад в автомобилестроении применялся цепной привод ГРМ, а все попытки приспособить ремень для этого встречались с непониманием. Прошло много времени, прежде чем начал доминировать ременной привод. А ведь у него есть несколько значительных преимуществ — упрощение конструкции, низкая шумность и снижение массы силового агрегата.

На сегодняшний же день производители предпочитают устанавливать на свои автомобили именно ременные приводы. Но, нельзя утверждать однозначно, что цепь хуже, чем ремень. Цепной привод также имеет свое преимущество — долговечность, соотносимую с продолжительностью работы самого мотора. Поэтому, даже в наше время, некоторые компании-производители останавливают свой выбор на цепном механизме. Помимо этого, такие моторы, как правило, оборудованы автоматическими натяжителями. Срок службы обыкновенного ремня очень редко превышает 60 тысяч километров, а простота конструкции влечет за собой потребность в постоянном обслуживании — подтягивание, замена, контроль за состоянием ремня.

Когда менять ремень

Вообще, замену следует производить в соответствие с регламентом производителя – через 60 000 км. Но вполне может случиться так, что заменить ремень придется раньше установленного срока. Если пренебречь своевременной заменой, ремень может прийти в негодность и даже оборваться. А ведь обрыв – это очень серьезно, так как он может повлечь за собой загибание клапанов, а такая неисправность требует капитального ремонта, который стоит недешево

Поэтому проведение диагностических процедур – это очень важно, и время от времени просто необходимо заглядывать под капот. А вот какие могут быть визуальные признаки, говорящие о необходимости проведения процедуры ремня ГРМ:

• отчетливо видны масляные пятна;
• трещины;
• зубья на внутренней поверхности изношены;
• появились складки, выпуклости или впадины;
• структура ремня расслоилась;
• ремень разлохматился и стали видны нитки.

Как правильно установить ремень ГРМ

Теперь самое главное и к чему мы так долго шли. Установка ремня.

Первым делом тщательно моем руки.

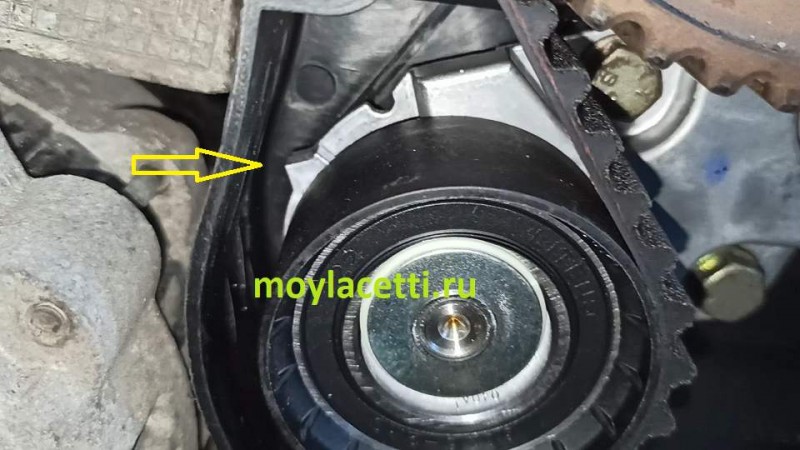

Берем новый ремень и внимательно осматриваем, чтобы не было заломов, торчащих ниток и т.д. Ремень могли повредить при упаковке, транспортировке и т.п.

Если на ремне имеются метки направления вращения, тогда так его и устанавливаем

То есть, двигатель вращается по часовой стрелке, поэтому так и устанавливаем ремень (стрелками направо)

Ремень одевается начиная с коленвала и против часовой стрелки. Не одевайте его сразу на распредвалы. Это неправильно.

В общем, одеваем на шкив коленвала и максимально натягиваем правую сторону ремня (помните, как было, когда мы снимали ремень?)

Для этого выпускной (правый) шкив немного проворачиваем по часовой стрелке и одеваем на него ремень

Затем возвращаем шкив на место (проворачиваем против часовой стрелки). Это даст на максимальную натяжку с правой стороны. Ведь натяжное устройство установлено только на левом плече ремня, поэтому правое плечо необходимо натянуть руками и вывести весь остаток ремня в левую сторону. Надеюсь, понятно. Но, а если не совсем, тогда на видео этот процесс можно посмотреть вживую, так сказать.

Левый шкив у нас постоянно стремится вправо. Поэтому ключем на 17 мм нам его необходимо провернуть ПОЧТИ до совпадения меток и удерживать его, пока не оденем на него ремень

Почему ПОЧТИ, сейчас покажу.

В общем, заводим ремень за натяжной ролик и помпу. Он стоит на месте. Правая сторона натянута, а левая сторона еще свободна.

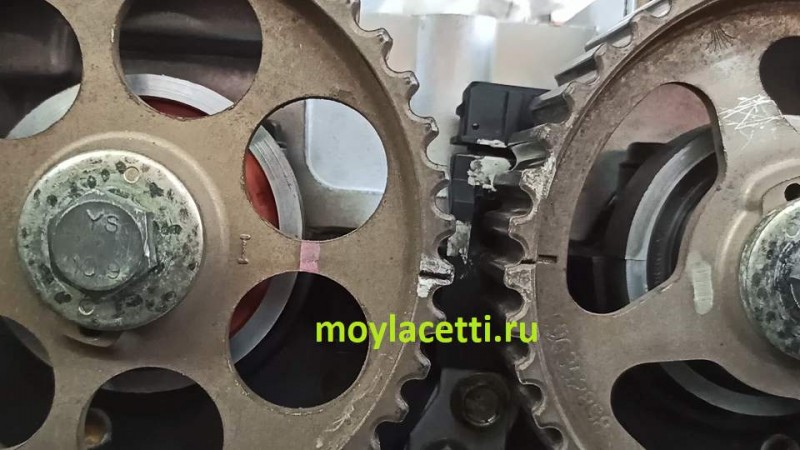

Метки у нас выглядят так. Как видим, левая метка смотрит немного вниз

А когда мы натянем ремень, тогда шкив немного провернется и метки совпадут четко!

Вращаем помпу по часовой стрелке, натягивая ремень до совпадения меток на натяжном устройстве. При этом совпадают метки и на шкивах

Замена ремня вспомогательных агрегатов Лачетти

Рассмотрим такую процедуру, как замена ремня вспомогательных агрегатов Лачетти. Вся работа займет менее часа.

Ремень привода вспомогательных агрегатов приводит в действие генератор, насос гидроусилителя рулевого управления и компрессор кондиционера.

Замену ремня надлежит произвести, если на его плоскости имеются надрывы, потертости или трещины. Также если индикаторная стрелка опустилась ниже крайней левой риски, значит ремень предельно изношен и его необходимо также заменить.

Индикаторная стрелка на подвижной части натяжителя должна находиться между двумя крайними рисками на неподвижной части его корпуса.

Цена замены в сервисе

Конечно, если потребуется заменить ремень, можно обратиться и за помощью профессионалов, но их услуги стоят от 3 до 5 000 рублей. Но главное, конечно, не в этом. Производя ремонт собственноручно, автолюбитель получает навык, который обязательно пригодится ему в будущем. Перед ремонтом следует посетить магазин и купить там новые расходные материалы, к которым, кроме ремня, относится еще и натяжной ролик, так как его тоже лучше заменить вместе с ремнем. Цена комплекта ременной передачи может варьироваться от 4 до 6 000 рублей. Экономить здесь не стоит, лучше покупать качественный расходник, который прослужит дольше более дешевого. Вполне возможно, что вам придется заменить еще и водяной насос. Сразу покупать его не стоит, но во время ремонта следует обязательно оценить его состояние, и при наличии видимых повреждений лучше купить новый. Неисправный насос может служить причиной поломок двигателя.

Каптива Шевроле замена ремня ГРМ. Инструменты

На автомобилях Шевроле Лачетти с силовой установкой на 1.4 или 1.6 литра применяется ремень ГРМ производства General Motors, артикул которого GM 96417177. Стоимость изделия составляет более 900 рублей. Прямым аналогом фирменного ремня Дженерал Моторс является продукция Gates с каталожным номером 5419XS. Стоимость данного расходника от 700 рублей.

Двигатель на 1.8 литра имеет другой ремень ГРМ. Компания General Motors выпускает его по артикулом GM 96413861. Производителем расходника является фирма Gates. Она выпускает прямой аналог фирменного изделия с каталожным номером 5499XS.

Для всей линейки силовых установок существуют альтернативные варианты оригинальных ремней ГРМ. Наиболее хорошие бренды представлены в таблицах ниже.

Таблица — Перечень аналогов оригинального ремня ГРМ Lacetti с мотором 1.4 и 1.6 литра

Фирма производитель	Артикульный номер	Стоимость, рубль
BOSCH	1987949403	450
PARTS-MALL	96183351	340
LPR	5133	500
DONGIL	127RU254	640
CRB	13110350	335
DAYCO	94241	540

Фирма производитель	Артикульный номер	Стоимость, рубль
BOSCH	1987949433	620
DAYCO	94787	615
FLENNOR	4388V	550
GOODYEAR	G1495H	545
OPTIBELT	ZRK1026	720
ONNURI	96413861	480

В соответствии с пошаговой инструкцией по замене ремня ГРМ на Шевроле Лачетти 1.6, последовательность действий автовладельца должна быть следующей:

В аккумуляторной батарее Шевроле Лачетти демонтируется клема. Это необходимо для того, чтобы обесточить транспортное средство;
Демонтируется корпус воздушного фильтрующего элемента;
При помощи ключа на 10 отворачивается коробка крепления фильтра;
Следующий шаг — снятие ремня ГРМ Шевроле Лачетти;
Отворачивается шланг подвода антифриза. Этот элемент располагается на верхней пластине держателя газораспределительного механизма;
Удерживающие пластину болты отворачиваются при помощи ключа на 17. После этого снимаются фиксаторы, и демонтируется сама пластина;
Демонтируется шкив. Во избежание проворота коленовала Chevrolet Lacetti, рекомендуется запустить пятую передачу и отжать педаль тормоза;
Проверяется совпадение меток на распредвалах;
При помощи ключа на 10 отворачиваются болты защитной крышки ГРМ, и она снимается;
Удаляется кронштейн, скрепляющий подушку ДВС. Для этого понадобится ключ на 14;
Ослабляется натяжение ленты газораспределительного механизма и производится снятие ремня ГРМ

Важно! Во избежание утечки антифриза, болты крепления отворачиваются не полностью, а только немного ослабляются;
При помощи ключа на 41 проворачивается против часовой стрелки помпа. Если нет подходящего ключа, можно воспользоваться плоскогубцами

Только после этого можно окончательно демонтировать ремень ГРМ;
При необходимости — заменяются ролики, механизм натяжения и прочие дополнительные агрегаты системы Chevrolet Lacetti;
Устанавливается новый ремень ГРМ, после чего производится проверка шкива и натяжения ленты в Шевроле Лачетти;
Описанная выше процедура повторяется в обратном порядке.

Таким образом производится на Шевроле Лачетти 1.6 замена ремня ГРМ своими руками. После её проведения необходимо проверить состояние мотора Шевроле Лачетти. Для это двигатель запускается на 5-10 минут. Если в процессе прогона не прослушиваются посторонние шумы, не ощущается тремора и не возникает проблем при запуске механизма — значит, мероприятие завершено успешно.

Замена ГРМ на Шевроле Лачетти 1.4 и 1.8

Основные принципы процедуры замены агрегата газораспределительного механизма в легковом автомобиле определённой марки не зависят от модификации двигателя. Таким образом, на Шевроле Лачетти 1.4 замена ремня ГРМ производится соответствующим образом. Тоже самое можно сказать и о модификации двигателя 1.8. Дополнительная информация указывается в методичке по эксплуатации, прилагаемой к каждому отдельному автомобилю.

1. Шестигранник на 6
2. Головки на 17 и 18
3. Накидной ключ на 15 (лучше использовать ровный без изгибов)

ПОДРОБНОСТИ: Замена сцепления Рено Логан — MegaSOS

Основные неисправности в газораспределительном механизме

Ремень ГРМ на Lacetti закрыт защитными кожухами, но понять, что детали газораспределительного механизма нуждаются в замене, можно и по косвенным признакам. Если детали ГРМ изнашиваются, в районе ремонтного привода появляются посторонние звуки, шуметь может как сам ремень, так и натяжные ролики. Чтобы точнее выявить причину неисправности, необходимо снять верхний кожух ремня и произвести внешний осмотр деталей. Преждевременно из строя выходят натяжные ролики и сам ремень по следующим причинам:

• на ременный привод попало масло или охлаждающая жидкость;
• установлены детали низкого качества (неоригинальные запчасти малоизвестных производителей);
• при установке или техобслуживании ремень был перетянут;
• под кожух механизма газораспределения попал посторонний предмет.

Когда при внешнем осмотре ремня на детали обнаруживаются трещины, отслоение корда, потертости и прочие дефекты, необходимо срочно производить ремонт. Если на двигателе Шевроле Лачетти ременный привод оборвется, в любом случае загнутся клапана, и это самый минимальный ущерб для мотора, который в данном случае может быть. Последствия бывают и хуже, нередко при обрыве на большой скорости:

• клапанами пробиваются днища поршней;
• задираются стенки цилиндров;
• повреждаются седла клапанов.

Чтобы избежать лишних неприятностей, необходимо производить осмотр ремня ГРМ при каждом техническом обслуживании, то есть, через 10-15 тысяч километров пробега. Ремень ГРМ, на который попало масло, менять нужно обязательно – от масла корд разъедается, и происходит перескакивание ремня на зубьях шестерен.

Замена и регурировка натяжения ремня генератора и насоса гидроусилителя руля

Как часто менять ремень?

Заводом-изготовителем рекомендуется менять ремень генератора каждые 60 000 км или 6 лет эксплуатации.

Проверка ремня

Проверяйте состояние приводных ремней и их натяжение каждые 25 тыс. км.

• Проверьте ремень на наличие признаков блеска или трещин. Блестящий ремень будет проскальзывать, тогда как хороший ремень будет иметь слабо видную фабричную текстуру. Трещины обычно начинаются на внутреннем углу и распространяются наружу. Замените ремень, если на ремне имеются первые признаки трещин или сильный блеск.

• Натяжение ремня должно быть без зазоров и провисаний. При надавливании большим пальцем на ремень посредине двух шкивов, допускается прогиб ремня в 8 мм. Если какой-то из ремней прогибается более чем на эту величину, следует отрегулировать натяжение ремня. Неправильное натяжение приведет к проскальзыванию и износу, чрезмерное натяжение будет причиной разрушения подшипников, растрескивания и перетирания ремня.

Типичные неисправности ремней

Растрескивание и эрозия. На ремне глубокие трещины, которые вызывают перегибы. Слитком сильные перегибы приводят к перегреву и преждевременному износу. Трещины могут быть результатом использования ремня на шкиве не соответствующего размера. Выемка ремня предназначена для шкива меньшего диаметра.

Размягчение (замасливание). Масло и смазки на ремне вызывают размягчение материала и отделение его от корда, который укрепляет ремень. Ремень вначале проскальзывает, затем вообше выходит из строя.

Блеск. Блеск является результатом проскальзывания ремня. Проскальзывающий ремень приводит к недозарядке аккумулятора, перегреву или плохой работе других систем. Чем сильнее ремень проскальзывает, тем больший блеск будет на поверхности ремня. Если блеск не сильный, то подтяните ремень.

Изношенная поверхность. Поверхность ремня изношена и отслаивается. Корд ремня начинает разрушаться, что приводит к разрыву ремня. Если поверхность ремня быстро портится или появляются зазубрины, проверьте желоб шкива на наличие зазубрин.

Расслоение. Этот ремень на грани разрыва и перекручивания. Слои ремня разделяются, и корд ремня разрывается. Не следует ждать до полного разрыва.

Износ клинообразных (V-образных) ремней

Ѵ-образные ремни имеют очень важное значение для двигателя – они приводят в движение различные агрегаты. Они требуют незначительного обслуживания (периодическое подтягивание), но они не служат вечно

Проскальзывание или повреждение ремня приводит к перегреву двигателя, а также к свисту.

Устройство и материалы ремня ГРМ

Чтобы данный элемент механизма газораспределения работал надежно, нужно, чтобы были соблюдены несколько важных условий. Одно из условий долголетия ремня – это надлежащее состояние роликов и шкивов. Сам элемент должен быть правильно натянут. Современные ремни газораспределительного механизма изготавливаются из масло/бензостойких материалов, но для повышения срока эксплуатации лучше максимально защитить изделие от масла, грязи и других технических жидкостей.

В основе изделия лежит стекловолоконный корд. Внутри корда устроены зубья из материалов, стойких к износу – чаще всего это нейлон. Снаружи вся эта конструкция защищена слоем резины толщиной до 5 миллиметров. Ремни ГРМ могут иметь разнообразную конструкцию в зависимости от конкретных производителей. Изделие может отличаться по ширине, числу, шагу, профилю зубьев.

Признаки износа

Ременный привод ГРМ закрыт корпусом, но наличие дефектов на нем можно определить и не снимая его. Косвенным признаком его неисправности будет наличие постороннего шума во время работы механизма. Но шуметь может как и сам привод, так и натяжные ролики. Точнее причина устанавливается только при детальном осмотре. А вот какие факторы могут привести к преждевременному выходу ремня из строя:

• на поверхность ремня капает масло;
• был куплен некачественный расходник;
• ремень перетянули во время его установки;
• под крышку механизма залетел посторонний предмет.

Срочная замена расходника просто необходима в том случае, если на нем были обнаружены трещины, потертости или другие подобные дефекты. Периодический осмотр узла ГРМ необходимо производить через 15-20 000 км. Ну а если вы обнаружили, что ремень пришел в негодность, его нужно менять. В точности следуйте инструкции, и вы сможете самостоятельно произвести такой, хоть и не очень простой, но все же доступный каждому автолюбителю ремонт.

Когда менять ремень ГРМ и помпу

По регламенту замена ремня должна производиться через 60 тыс.км. пробега или каждые 4 года. Смотря, что наступит раньше. Это по теории официального мануала.

Что же касаемо практики, то хороший оригинальный ремень спокойно отхаживает до 100 тыс.км. и до 8 лет эксплуатации. Может даже и больше, но лично я испытывал только в этих пределах и снимал ремень в отличном состоянии. В таком же состоянии были и ролики.

Помпу тоже желательно менять при замене ремня, так как есть шанс течи ее уплотнителя после замены ремня, так как для замены ремня нам необходимо двигать помпу. Это в теории. А на практике же помпа спокойно отхаживает до второй замены ремня. То есть, 120 тыс.км

Поэтому тут выбор за Вами. Так как Вы лучше знаете условия эксплуатации своего авто. Потому что кто-то гоняет по трассе, а кто-то часто стоит в пробках или в ожидании чего-либо или кого-либо и при этом мотор постоянно работает обогревая салон. Поэтому, естественно, моточасы у всех разные.

Проверка и регулировка натяжения ремня ГРМ. Замена ремня ГРМ Лачетти

При нормальном натяжении ремня привода ГРМ метки на натяжном устройстве должны совпадать (на фото они не совпадают). Если внешняя метка смещена относительно внутренней против часовой стрелки (ситуация на фото), натяжение ремня недостаточное, и следует провести регулировку натяжения (см. ниже). Если внешняя метка смещена по часовой стрелке — то возможны два варианта: перетянут ремень привода ГРМ или неисправно автоматическое натяжное устройство. В этом случае сначала необходимо провести регулировку натяжения (см. ниже), а затем, если это не помогло или ремень привода ГРМ явно стал слабо натянут, то необходимо заменить натяжное устройство.

Внимание! Регулировать натяжение ремня необходимо на теплом двигателе! Либо на холодном, но оставить небольшой недотяг. Если на холодном двигателе сразу установить необходимое натяжение, то после прогрева двигателя ремень окажется перетянутым

Это может сопровождаться посторонними шумами в механизме привода грм.

Для выполнения работы потребуются помощник и тонкостенный рожковый ключ на 41 мм (длиной не более 160 мм). 1. Снимаем ремень привода вспомогательных агрегатов, 2. Помощник нажимает педаль тормоза, в это время торцовым ключом на 17 мм с удлинителем отворачиваем болт, который крепит шкив коленчатого вала

4. Ключом на 17 вращаем коленчатый вал двигателя по часовой стрелке, добиваясь совмещения установочных меток фаз газораспределения на шкивах распределительных валов ( буквы I и E ).

8. Проворачиваем коленчатый вал двигателя на два оборота и проверяем совмещение меток. При несовпадении меток ремень необходимо переставить (см. ниже).

Выполняемые далее операции необходимы для снятия ремня привода ГРМ.

9. Еще раз проверяем совмещение установочных меток фаз газораспределения (см. выше) и, если ремень снимается не для замены, помечаем его положение относительно всех шкивов для облегчения обратной установки.

10. Максимально ослабляем натяжение ремня, повернув корпус насоса охлаждающей жидкости против часовой стрелки до упора.

11. Вывешиваем двигатель при помощи тали либо поддомкрачиваем его снизу. Откручиваем три гайки крепления кронштейна опоры двигателя и снимаем его

Снимаем ремень привода ГРМ со всех зубчатых шкивов.

12. Проверяем отсутствие люфтов и заеданий при вращении насоса охлаждающей жидкости, ролика натяжного устройства и направляющего ролика. При наличии указанных неисправностей заменяем поврежденные детали.

13. Для замены направляющего ролика ключом на 14 мм отворачиваем болт его крепления.

Неисправности проводки датчика положения распредвала у Шевроле Лачетти

Иногда после замены датчика положения распредвала «Чек инжайн» не гаснет, а двигатель продолжает работать с перебоями. Это значить что датчик тут не причём, а неисправна проводка датчика. Вообще, по-хорошему, проверку нужно начинать именно с неё. Проверка проводки начинается с её визуального осмотра. Вся изоляция, на проводах, идущих к датчику, должна быть целой.

Если визуально неисправность обнаружить не удалось, то тогда проверятся клемма, ведущая на датчик при помощи тестера. Делается это следующим образом:

• Снимается пластиковая декоративная плита над двигателем;
• Снимается клемма, ведущая к датчику;
• В режиме измерения напряжения проверяем напряжение на ведущих к датчику проводах. Стоит отметить, что к датчику ведёт 3 провода: Провод питания на 12 В; Провод массы или минусовый; Провод от электронного блока управления (ЭБУ).
• Измерения проводятся при включённом зажигании. При этом, на первом проводе тестер должен показать напряжение 12 В.
• На втором проводе напряжения быть не должно, и оно должно равняться 0.
• Ну а на третьем проводе, ведущем к ЭБУ напряжение должно быть где-то в районе 5 В.
• Не забывайте, что второй щуп тестера должен быть закреплён на массе. В нашем случае на корпусе мотора.

Если в результате проверки напряжения выявить неисправность не удалось, то нужно проверить целостность проводов. А для этого нужно проверить сопротивление каждого провода ведущего к датчику в отдельности. Делается это следующим образом:

• Тестер переключается в режим измерения сопротивления;
• Снимается минусовая клемма аккумуляторной батареи;
• Снимается большой разъём на электронном блоке управления (не забывайте, что для его снятия нужно вытянуть фиксатор);
• После снятия разъёма начинаем собственно прозвон:
• Первый провод с клеммы датчика соответствует 66-му контакту колодки ЭБУ. Поставив щупы датчика туда, и туда вы измерите сопротивление. Оно должно равняться 0.
• Второй провод на датчике соответствует 17 контакту на разъёме ЭБУ. А третий – 22-му.
• Если вы обнаружили провод, где сопротивление не равно 0 то этот провод нуждается в замене, или вам нужно его внимательно осмотреть и найти проблемное место и хорошо его заизолировать изоляционной лентой.

Проверка и регулировка натяжения ремня ГРМ. Замена ремня ГРМ Лачетти

При нормальном натяжении ремня привода ГРМ метки на натяжном устройстве должны совпадать (на фото они не совпадают). Если внешняя метка смещена относительно внутренней против часовой стрелки (ситуация на фото), натяжение ремня недостаточное, и следует провести регулировку натяжения (см. ниже). Если внешняя метка смещена по часовой стрелке — то возможны два варианта: перетянут ремень привода ГРМ или неисправно автоматическое натяжное устройство. В этом случае сначала необходимо провести регулировку натяжения (см. ниже), а затем, если это не помогло или ремень привода ГРМ явно стал слабо натянут, то необходимо заменить натяжное устройство.

Важно! Натяжение ремня необходимо производить или проверять только на не прогретом теплом двигателе и при совмещении всех меток (на коленчатом валу и распредвалах). Если метки не совместить, тогда указатель натяжного устройства будет установлен не корректно

Фраза «теплый двигатель» означает, что двигатель не прогрет и находится в состоянии покоя при температуре окружающего воздуха +20-30 градусов.

Если, например, меняете при температуре -5 градусов, тогда необходимо оставить небольшой недотяг. Если на холодном двигателе (низкой температуре окружающего воздуха) сразу установить необходимое натяжение, то после прогрева мотора могут наблюдаться посторонние шумы в механизме привода грм.

Для выполнения работы потребуются помощник и тонкостенный рожковый ключ на 41 мм (длиной не более 160 мм).
1. Снимаем ремень привода вспомогательных агрегатов,
2. Помощник нажимает педаль тормоза, в это время торцовым ключом на 17 мм с удлинителем отворачиваем болт, который крепит шкив коленчатого вала

3.Снимаем шкив, а болт заворачиваем обратно

4. Ключом на 17 вращаем коленчатый вал двигателя по часовой стрелке, добиваясь совмещения установочных меток фаз газораспределения на шкивах распределительных валов.

При этом метка на зубчатом шкиве коленчатого вала должна совпасть с вырезом в задней крышке ремня привода ГРМ.

5. Торцовым ключом на 10 мм отворачиваем три болта крепления нижней крышки ремня привода ГРМ и снимаем ее.

6. Шестигранным ключом на 5 мм ослабляем затяжку болтов крепления насоса охлаждающей жидкости. Только не ослабляйте болты крепления слишком сильно! Возможно вытекание охлаждающей жидкости. Ослабляйте болты крепления только до степени, когда корпус насоса охлаждающей жидкости будет с усилием поворачиваться ключом.

7. Рожковым ключом на 41 мм (длиной не более 160 мм) регулируем натяжение ремня привода ГРМ, поворачивая корпус насоса охлаждающей жидкости (по часовой стрелке усиливаем натяжение, против часовой — ослабляем), так чтобы совместить метки на натяжном устройстве (см. выше).

8. Проворачиваем коленчатый вал двигателя на два оборота и проверяем совмещение меток. При несовпадении меток ремень необходимо переставить (см. ниже).

Выполняемые далее операции необходимы для снятия ремня привода ГРМ.

9. Еще раз проверяем совмещение установочных меток фаз газораспределения (см. выше) и, если ремень снимается не для замены, помечаем его положение относительно всех шкивов для облегчения обратной установки.

10. Максимально ослабляем натяжение ремня, повернув корпус насоса охлаждающей жидкости против часовой стрелки до упора.

11. Вывешиваем двигатель при помощи тали либо поддомкрачиваем его снизу. Откручиваем три гайки крепления кронштейна опоры двигателя и снимаем его

Снимаем ремень привода ГРМ со всех зубчатых шкивов.

12. Проверяем отсутствие люфтов и заеданий при вращении насоса охлаждающей жидкости, ролика натяжного устройства и направляющего ролика. При наличии указанных неисправностей заменяем поврежденные детали.

13. Для замены направляющего ролика ключом на 14 мм отворачиваем болт его крепления.

14

Установку деталей выполняем в обратной последовательности, только обратите внимание, что на ремне привода ГРМ может быть указано направление его вращения. Вырез шкива коленчатого вала должен совместиться с выступом на зубчатом шкиве коленчатого вала

После установки ремня привода ГРМ, регулируем его натяжение (см. выше).

Через сколько менять ремень ГРМ, какие признаки говорят о необходимости замены ремня ГРМ

1. Износ материала. Ремень ГРМ способен изнашиваться так же, как, к примеру, шина. Если материал ремня изношен, может произойти его обрыв либо соскальзывание. Особенно часто это происходит при больших нагрузках на мотор автомобиля. К примеру, при тяге трейлера или прицепа, а также в условиях влажной погоды.
2. Истирание ремня. Такое происходит, как правило, при отклонении шкива и ролика-натяжителя от заднего положения, а также при неисправности подшипника и повышенной температуре. При осмотре можно заметить изношенность зубьев ремня — проявляется его тканевая основа (ворсистые волокна ткани и неравномерная текстура).
3. Отслоения либо трещины. Данный признак изношенности очевиден. Необходимо исследовать заднюю и переднюю поверхность ремня. Наличие трещин, особенно если их много, свидетельствует о сильной изношенности.
4. Затвердение противоположной поверхности зубчатого ремня — противоположная поверхность ремня твердая, не эластичная и блестит. В данном случае ремень становится несгибаемым, в результате чего уже не обеспечивает требуемый контакт со шкивом.
5. Удлинение. Износ материала способен привести к сильному удлинению ремня, в результате чего  натяжной ролик перемещается за пределы допустимых границ. Это снижает жесткость и общее натяжение ремня, а, следовательно, и общую работоспособность механизма.
6. Отклонение от назначенного положения. Данный признак указывает на то, что внутренние элементы натяжного ролика довольно близки к поломке. Если ролик выйдет из строя, это приведет к повышенному шуму, температуре и вибрациям.
