Топливный насос в ваз 2110/2112: самостоятельная диагностика и замена

Новый топливный насос ВАЗ 2110, выбор изготовителя (Bosch)

Несомненно, преимущество отечественного автопрома в богатом разнообразии дешевых деталей для замены. Тем не менее, среди около двух десятков производителей топливных насосов рекомендуется покупать бензонасос ВАЗ 2110 Bosch, отличающегося высокими эксплуатационными и техническими показателями.

Бензонасос Bosch

Цена на бензонасос для 2110 серии от Bosch будет варьироваться в пределах от 1200 рублей и больше. При покупке слишком дешевого аналога велик риск натолкнуться на низкокачественную подделку. Потому желательно покупать в магазинах, представляющих официального дилера Bosch.

Кроме того, обратите внимание на герметичность заводской упаковки и отсутствие запахов бензина. Для ВАЗ 2110 бензонасос Bosch продается в прочно запаянной прозрачной полиэтиленовой упаковке с добавлением чистого бензина во избежание высыхания форсунок и коррозии, которой поддается корпус, а также клапан бензонасоса ВАЗ 2110 Bosch

Замена бензонасоса ВАЗ 2110

Для того, чтобы произвести замену старого бензонасоса в связи с его выработкой, отказе поплавкового датчика, клапанов, нехарактерными шумами при работе либо при необходимости замены загрязнившейся сетки рекомендуется придерживаться следующего довольно простого алгоритма.

1. 1. Отсоедините отрицательную клемму аккумулятора;
2. 2. Сбросьте остаточное давление в топливной рампе посредством специального штуцера;
3. 3. Насос топливный «десятки» находится под задним сиденьем автомобиля. Откидываем сиденье и откручиваем защитную крышку;
4. 4. Отключаете электрический клеммник насоса, откручиваете магистрали подачи и слива топлива. Резиновые прокладки наконечников магистралей следует заменить;
5. 5. На ВАЗ 2112 бензонасос удерживается восемью болтами на уплотнительном кольце с подкладкой;
6. 6. Вам остается только извлечь старый бензонасос и поставить новый согласно указывающей стрелке на корпусе изделия.

Процесс замены бензонасоса на ВАЗ-2112

Общий вид модуля бензонасоса

Бензиновый насос на ВАЗ-2112 находится в топливном баке. Тип детали называется погружаемый. Поэтому, для замены понадобится его вытащить именно с бензобака. В нём находится ДУТ (датчик уровня топлива), который передаёт показания об остатке на панель приборов.

Для правильной замены рекомендуется провести следующую последовательность действий:

Демонтаж клеммы АКБ для ремонта

Потянув за петлю снимаем задний диван

Выкрутив винты крепления снимаем крышку люка бензонасоса

Отключаем разъем проводов электропитания

Выкручиваем трубки подачи топлива

Снимаем уплотнительное кольцо

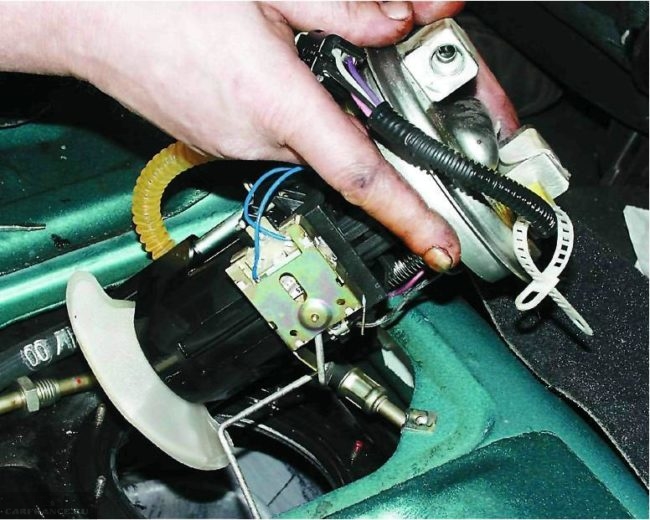

Вынимаем бензонасос с бака

Теперь бензиновый насос заменен и можно ездить дальше. Средний ресурс нового изделия составляет 150 000 км.

Причины выхода из строя бензонасоса

Причин выхода из строя бензинового насоса не много и их можно достаточно легко запомнить, а также понять, почему он поломался. Более подробно мы писали в материале: почему не качает и не работает бензонасос на ВАЗ-2112.

Итак, рассмотрим, основные из них:

• Низкокачественное топливо приводит к засоренности и поломке механических деталей бензинового насоса.
• Износ внутренних деталей бензонасоса.
• Возникновение задиров и раковин, которые возникаю в основном в зимний период, когда вода в бензине превращается в льдинки.
• В летнее время при сильной жаре бензин теряет смазочные свойства, что может привести к выходу из строя.

К выбору электробензонасоса стоит подходить ответственно, поскольку если он откажет в дороге, то автомобиль не сможет продолжить движение. В сборе, эта деталь имеет артикул — 2112-1139010 . Он применяется, как и для оригинального изделия, производства АвтоВАЗ, так и для аналогов.

Вторым по популярности становится производитель Пекар, который производит достаточно надежные запасные части к автомобилям семейства ВАЗ многие годы. Ценовая политика на электрические погружаемые бензиновые насосы 10-12 поколения колеблется в районе 1200 рублей.

Замена бензинового насоса на ВАЗ-2112 своими руками не составляет труда. Общее время проведения операции около 1,5 часа, если не выплывают форс-мажоры в виде обрыва контактной группы питания или поломка соединителя трубопроводов.

Хорошо, что нашёл эту статью с фотографиями. Сам поменял бензонасос, и не пришлось ехать на СТО.

Долго не мог привыкнуть, что бензонасос в баке. На классике было удобнее его снимать и ремонтировать. Но, в принципе, и тут ничего сложного, по времени только больше получается.

У меня с заменой бензонасоса тоже проблем не возникло. Заржавелых гаек тут нет. Всё легко откручивается и заменяется.

Не смог снять последнюю восьмую гайку, прокручивается( и пасатижами пробовал и чем ток не полазил, все ни как. Посоветуйте чего полезного

Замена сетки бензонасоса ВАЗ 2110 инжектор

Российское топливо не всегда отвечает требованиям качества, и со временем из-за плохого бензина в бензобаке скапливается грязь в виде осадка. Сор также забивает фильтр-сетку электробензонасоса, из-за скопившейся грязи топливо не в полной мере попадает в топливопровод, в работе ДВС возникают перебои. Чтобы устранить неисправность, необходимо прочистить или заменить фильтр грубой очистки, но чтобы добраться до сеточки, нужно снимать БН.

Прежде чем начать разборку, следует снизить давление в топливной системе, иначе при отворачивании штуцеров топливопровода бензин может вырваться струей и залить весь салон автомобиля. Для стравливания давления вынимаем предохранитель, отвечающий за работу БН, запускаем мотор и ждем, пока он не заглохнет. Замену сетки бензонасоса ВАЗ 2110 инжектор производим следующим образом:

выключаем зажигание;
на заднем сиденье в салоне находим петли, и, потянув за них, откидываем вперед нижние «сидушки» (правую и левую);
на днище под сиденьем находится лючок, он крепится на двух саморезах;
отворачиваем шурупы, демонтируем лючок;
разъединяем штекер с проводами, по которым подается питание на электробензонасос, для этого следует отогнуть фиксатор и с усилием отдернуть друг от друга части разъема;
отворачиваем штуцеры топливных трубок – основной подачи и «обратки» (ключ 17 мм);
откручиваем гайки прижимной пластины б/насоса (креплений здесь – 8 штук, под ключ 7 мм);
гайки мелкие, их лучше сложить в какую-нибудь банку, чтобы не потерять. Снимаем пластину, вынимаем из бензобака насос в сборе. Снимать БН нужно в сборе с уплотнительным резиновым кольцом, поднимать насос аккуратно, чтобы не повредить датчик уровня топлива. При извлечении корпуса БН необходимо наклонить, иначе от не выйдет из бака;
снимаем с бензонасоса сетку, устанавливаем новую деталь;
монтируем на место электробензонасос

Здесь важно поставить корпус по старым местам – если сместить б/насос, штуцеры топливопроводов будет закрутить невозможно.

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Не только мотор, но и бензонасос – сердце машины

Замена бензонасоса ваз 2110 своими руками

Исходя из названия, понятие бензонасос строится из двух составляющих – бензин и насос. Имеется в виду насос, качающий бензин. Если машину сравнивать с организмом человека, бензонасос является сердцем, он качает бензин, обеспечивая жизнедеятельность всего механизма. Без этой детали машина становится обычной грудой металла, не предназначенной ни для чего. Как правило, бензонасос может размещаться в нескольких местах, зачастую всё зависит от модели машины и марки бензонасоса. Зачастую он со всей механической конструкцией размещается сбоку топливного бака. Касательно электрических бензонасосов, они располагаются внутри этого бака. Помимо этого определённые модели могут находиться в отсеке для мотора, другими словами – на двигателе машины. Так как бензонасос считается немаловажным элементом всей конструкции автотранспорта. Его задача заключается в непрерывной подаче топлива из бензинного бака в саму топливную систему машины, обеспечивая в ней требуемое давление.

Виды бензонасоса

Замена бензонасоса ваз 2110 инжектор

Есть два вида бензонасосов:

• Электрические, которые используются в машинах, оснащенных инжекторным двигателем;
• Механические, которые устанавливаются в машинах с карбюратором.

Механический бензонасос является простым устройством, он достаточно стоек к поломкам и легко ремонтируется. Стоит заметить, что современные машины обладают инжекторным двигателем, по этой причине механические бензонасосы уже выходят из употребления.

Электрические механизмы проверяются электронными системами машины, они с точностью дозируют требуемую дозу топлива при той или иной нагрузке. Такие механизмы отличаются по способу действия, они могут быть:

Водителю необязательно разбираться в этом вопросе, поскольку производитель машины в любом случае указывает, какой нужен бензонасос для двигателя данной машины. Конечно, лучше всего покупать тот же бензонасос, который был ранее установлен, но это не всегда возможно.

Примечание! Новая деталь по параметрам должна максимально соответствовать старой детали.

При покупке любого бензонасоса нужно сделать внимательный осмотр, также нужно проверить корпус на предмет целостности, гладкости, чистоты и шероховатостей. Новый бензонасос рекомендуется устанавливать в сервисном центре, поскольку при самостоятельных работах могут быть допущены ошибки. В худшем случае может сломаться не только насос, но и двигатель.

Бензонасос и его роль в топливной системе ВАЗ 2110

В «десятке» как и в других автомобилях, где установлены силовые установки для топлива, бензонасос служит элементом, который нагнетает топливо в схеме «топливный бак мотор». Он подает бензин к дозирующему компоненту, функцию которого, в зависимости от устройства топливного комплекса, играет либо карбюратор, либо форсунка в системе инжекторных двигателей.

В автомобилях разного типа подачи горючего используют, электрический бензонасос инжектор, либо механический насос топлива на карбюраторных модификациях. Соответственно, чтобы купить бензонасос, необходимо знать, какой тип бензиновых агрегатов установлен и эксплуатируется в автомобиле, требующем ремонта топливной системы.

Покупать бензонасосы ВАЗ 2110, цена которых по карману большинству наших автолюбителей, следует фабричного изготовления. Конечно, эта деталь на инжекторный двигатель конструктивно сложнее и стоит дороже, но пределы цен весьма разумны и допустимы в своих границах. Кроме того, бензонасос инжектор, цена на который выше аналога на карбюраторном двигателе, технологически сложнее и обладает рядом существенных преимуществ.

Бензонасос – деталь важнейшая

Ваз 2110 бензонасос его устройство

Определим для начала, каковы функции топивного насоса, его устройство и виды. Это поможет точнее понять философию замены, ее так сказать, внутренние причины.

Причины выхода из строя

Ваз 2110 бензонасос установка

Часто из-за бензонасоса авто, естественно неисправного, человек получает сильнейший стресс. Да и это не шутка. Представить себе ситуацию, когда впопыхах водитель бежит к своему автомобилю, пытается его завести, но все даром. В чем же причина? Оказывается, если автомобиль «пропахал» более 90 тыс. км пробега, выход из строя бензонасоса напрашивается само собой и опытные водители это знают. Будь эта деталь электрическая или механическая, подавать топливо она станет с трудом и со временем нуждается в замене.

Ваз 2110 установить бензонасос

Хотя производители и обещают, что якобы их бензонасосы прослужат на протяжении 12 тысяч часов, что составляет примерно около 700 тыс. пробега, данные эти не оправдываются на практике. Зависит ли это от климатических условий, манеры вождения, фирмы и многого другого – столь большого значения не имеет. Деталь выходит из строя и ей необходим либо ремонт, либо полноценная замена. Если представить причины выхода из строя бензонасоса в виде списка, то выглядеть это будет так:

• частая езда на пустом баке;
• грязный топливный фильтр;
• частые резкие остановки двигателя;
• низкая производительность и мощь двигателя;
• грязное топливо.

Первые две причины – самые опасные. Действительно, взять себе за правило ездить всегда на баке, который заполнен хотя бы наполовину, дает гарантию долгой службы бензонасоса. А менять фильтр-сеточку этой детали просто необходимо время от времени, так как «полететь» может от загрязненного фильтра не только сам бензонасос, но и двигатель автомобиля, куда будет постоянно поступать грязь, пыль и другие вредные составляющие.

Ваз 2110 установка бензонасоса

Типы бензонасоса

Предназначение бензонасоса – подавать топливо. Казалось бы, функция, не ахти какая сложная. Но все дело в том, что двигатель и бензобак автомобиля находятся вдали друг от друга, что является уже проблемой.

Ваз 2110 устройство бензобака

На сегодняшний день благодаря гению инженеров и конструкторов, которые придумали эти детали, известны два типа бензонасосов: механический и электронный. Один из них устанавливается на автомобилях с инжектором, другой – на автомобилях с обычным двигателем. Механический бензонасос – это классика. Деталь крепится снаружи топливного бака, тогда как электрический вариант всегда внутри бака (частично это объясняется тем, что такой тип бензонасоса сильно шумит). Один из этих видов бензонасоса работает под низким давлением, но на больших объемах топлива (механический), а другой наоборот (электронный). Принцип работы механического варианта довольно прост: деталь засасывает топливо из бака. И механический бензонасос способен работать на низком давлении, так как расстояние между карбюратором и им малое.

Ваз 2110 устройство бензонасоса

Что касается электрического бензонасоса, то этот всегда функционирует под чутким контролем всей электронной системы автомобиля, принимающей в расчет одновременно несколько факторов:

• положение дросселя;
• содержания выхлопов;
• соотношение воздуха к топливу и т. д.

Заменить бензонасос, особенно на модификациях Ваз 2110 старых, никакой сложности не составит. Он располагается в верхней части двигателя и к нему довольно легко подобраться. Вооружиться следует лишь отверткой и ключом нужного размера.

Диагностика неисправностей

Основные симптомы неисправности топливного насоса ВАЗ 2110, перебои работы двигателя при различных режимах работы, отсутствие давления в топливной системе, потеря динамики разгона, повышенный расход топлива, либо полный отказ при попытке пуска двигателя.

Первым делом необходимо проверить работоспособность насоса. При включении зажигания, под задним сидением должно быть слышно легкое жужжание насоса в течении нескольких секунд.

Если двигатель работает, необходимо проверить давление подачи топлива, с помощью манометра, давление подачи топлива в инжектор должно быть 3.5 – 4 атмосферы. Если звука работы бензонасоса не слышно, при наличии электрического тестера можно проверить приходит ли питание на насос.

Для этого необходимо снять заднее сидение ВАЗ 2110, декоративную крышку, и клемму с корпуса топливного насоса, включить ключ на прокрутку стартера, если на тестер питание не поступает, необходимо проверить реле, предохранитель или трассировку проводки на предмет разрыва! Если питание поступает, необходимо заменить топливный насос.

Исправность реле можно проверить путем замены его на рабочее из монтажного блока предохранителей, например реле дальнего света фар

При замене нового реле, необходимо обращать внимание на производителя и рекомендации специалиста по запасным частям в магазине, на стоимости реле лучше не экономить

Замена бензонасоса на новый требует тщательного выбора производителя, у каждого насоса своя производительность. Абсолютный лидер в данном направлении фирма BOSCH.

Для замены или снятия для ремонта топливного насоса ВАЗ 2110 нам понадобится: ключ на 17, в зависимости от модификации, торцевая головка на 10, плоскогубцы, плоская отвертка. Снимаем заднее сидение, желательно открутить крышку бензобака, для сброса излишнего давления в системе. Отсоединяем пластиковую клемму питания насоса.

В зависимости от модификации снимаем шланги подачи и возврата топлива, либо, прижав пружинную клипсу и потянув за шлангу, отсоединяем от корпуса бензонасоса. При втором варианте ключом на 17 откручиваем оба штуцера и отсоединяем трубки.

В обоих случаях отсоединять необходимо аккуратно, так как система находится под давлением и при отсоединении произойдет сброс давления с инжектора и утечка небольшого количества топлива. Если производительность старого бензонасоса маленькая, давления в системе не будет.

Откручиваем 8 гаек со шпилек торцевой головкой на 10 и снимаем фиксирующее кольцо с уплотнителем. Аккуратно вытаскиваем корпус бензонасоса ВАЗ 2110 под небольшим углом, что бы не повредить датчик уровня топлива, ремонт его маловероятен. При помощи отвертки и плоскогубцев снимаем нижнюю часть корпуса бензонасоса и снимаем разъемы и шланги с насоса. Демонтируем насос.

Сборка производится в обратной последовательности. К слову, к бензонасосу BOSCH в оригинале в комплекте идет сетка. У нового бензонасоса производительность высокая, поэтому после замены при включении зажигания насколько раз, будут посторонние звуки при закачке системы.

Описание проведения работ

Местонахождение бензонасоса ВАЗ 2110 инжектор — в бензобаке, расположенном под днищем автомобиля, в районе заднего кресла. Доступ к нему имеется из салона, поэтому никаких смотровых ям и прочих дополнительных приспособлений не требуется. Нужны только инструменты:

• рожковый ключ на 13 и 17 мм;
• крестообразная отвертка;
• трубчатый накидной ключ на 7 мм.

Вместо длинного трубчатого ключа на 7 мм можно использовать маленький рожковый, но это будет неудобно и займет больше времени. Прежде чем начать ремонт, следует полностью снять и вытащить заднее кресло, чтобы освободить доступ к бензобаку. Еще две предварительных операции, которые делаются в подкапотном пространстве.

1. Ослабить гайку крепления к минусовой клемме аккумуляторной батареи, снять хомут вместе с проводом.
2. Стравить давление из топливной магистрали. С торцевой стороны рампы, возле крайних форсунок, есть стравливающий клапан, на который надет резиновый колпачок. Сняв его и подставив пластиковый стаканчик, надо нажать на шток клапана. Оттуда вытечет горючее, и давление в системе упадет.

Под нижней частью заднего кресла расположен квадратный люк, открывающий доступ к бензобаку, его и нужно будет снимать. Последующая схема разборки выглядит следующим образом.

1. Крестообразной отверткой выкрутить 2 самореза крепления крышки люка, снять ее и отложить в сторону.
2. Отсоединить разъем электропривода топливного насоса и отодвинуть его, чтобы не мешал.
3. Рожковым ключом ослабить и открутить 2 гайки, которыми трубки топливной магистрали крепятся к штуцерам бензонасоса.
4. Вытащить трубки из гнезд. Круглые резиновые кольца, надетые на их концах, нужно снять и заменить на новые, поскольку они рассчитаны на одноразовое использование.
5. Длинным трубчатым ключом открутить 8 гаек, которые держат плоский фланец, прижимающий бензонасос ВАЗ 2110 к поверхности днища. Фланец снять со шпилек.
6. На шпильках крепления под прижимной частью корпуса стоит резиновая прокладка. Последнюю нужно снять со шпилек, иначе она не даст возможности вытащить устройство для подачи топлива. Затем аккуратно извлечь бензонасос из полости бака вместе с поплавком. Если резиновая прокладка находится в изношенном состоянии, то ее лучше тоже заменить.

При извлечении узла из него потечет бензин, поэтому следует подложить снизу ветошь и быстро переместить бензонасос наружу, расположив над широким поддоном. Сеточка находится на конце всасывающей трубки и крепится с помощью пластмассового кольца. Снять ее можно вручную.

Если же кольцо сильно прикипело к трубке, то рекомендуется поддеть его, например, плоской отверткой. Далее ставится новая сетка и фиксируется нажатием руки до упора. Теперь можно производить сборку, которая выполняется в обратном порядке. На верхней части агрегата выбита стрелочка, она должна указывать на заднюю часть авто.

Если требуется замена бензонасоса на ВАЗ десятой модели или его ремонт, то система разбирается описанным образом. При замене нужно снять с агрегата поплавок, датчик уровня и переставить их на новый насос. Вся процедура, если ее выполнять в комплексе с заменой других расходных материалов, займет у вас не более получаса времени.

Ваз 2110: замена бензонасоса своими силами

Ваз 2110 замена бензонасоса

Как правило, на ваз 2110 замена бензонасоса проводится не так уж и часто, но если топливо некачественное, то данная деталь может быстро выйти из строя. Замена бензонасоса на ваз 2110 – это ответственный процесс, который нужно уметь грамотно проводить.

Топливный насос ВАЗ-2110: характеристики

Топливный насос (ВАЗ-2110) является главным конструктивным элементом топливной системы бензинового ДВС, который делает функцию подачи горючего к форсункам либо карбюратору под высочайшим давлением.Зависимо от типа привода, выполняются электронные и механические агрегаты. И сейчас мы разглядим устройство данной детали на примере элемента, устанавливаемого на ВАЗ «10-ку».

Механический топливный насос ВАЗ-2110 – свойства и конструкция

Данный тип механизма применяется только на автомобилях с карбюраторными движками. Таковой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и размещен он на ДВС.

По собственной конструкции данный элемент является одной из разновидностей поршневого и содержит в себе последующие детали:

1. Корпус из 2-ух частей с крышкой сверху.
2. Диафрагма. Она устанавливается меж нижней и верхней частями корпуса.
3. Возвратимая пружина.
4. Шток. Он агрессивно соединяется с диафрагмой.
5. Нагнетательный и поглощающий клапан. Он размещается в высшей части насоса.
6. Механический привод.
7. Сетчатый фильтр.

Привод данного устройства, как мы уже произнесли ранее, осуществляется от эксцентрика распредвала. При вращении данного элемента деталь перемещает вниз шток с диафрагмой, при всем этом преодолевается усилие пружинки. Объем места над ней возрастает, а бензин, за счет образовавшегося разряжения, просачивается в насос через отдельный клапан из бензобака. Нагнетательный клапан при всем этом закрыт.

Основной рабочий механизм насоса – это диафрагма. Она состоит из 2-ух мембран, меж каждой из которых расположена своя прокладка. Диафрагма соединяется со штоком. Последний ведет взаимодействие с деталями механического привода. Есть различные схемы привода насоса. Например, на российских «10-ках» применяется конструкция, которая состоит из толкателя и рычага с балансиром. На импортных машинах же использована своя разработка с двуплечным «коромыслом».

Топливный насос на ВАЗ-2110 – свойства

Главные свойства данного устройства заключаются в уровне давления и габаритах корпуса. Самыми пользующимися популярностью на сегодня являются агрегаты германского производства «Бош». Давление топливного насоса ВАЗ-2110 составляет порядка 2.8-3.8 Бар. Сама черта бензонасоса изредка когда определяется поперечником корпуса, в большинстве случаев это длина.

Размеры данной детали могут быть самыми различными. Зависимо от модели и марки производителя, этот параметр составляет 65, 90 либо 105 мм. И это далековато не все размеры ВАЗовских бензонасосов.

Не считая длины, данные аппараты разнятся расположением фишек для клемм. Сама же сеточка по своим посадочным местам фактически не отличается по марке. Кстати, от самой длины бензинового насоса зависит его качество работы при малом уровне горючего в баке

Другими словами при выборе необходимо уделять свое внимание на более длинноватые элементы. Кстати, поперечник корпуса можно разнообразить с помощью прокладки из бензостойкой резины

Электронные аналоги

А чем особый таковой топливный насос? ВАЗ-2110 (инжектор) снабжается конкретно такими устройствами в топливной системе. Электронный насос применяется на бензиновых движках с распределенным впрыском горючего. В турбодизельных и просто дизельных моторах данный элемент употребляется в контуре пониженного давления для подготовительной прогонки горючего к насосу завышенного давления. Кстати, по такому же принципу действуют электронные насосы на бензиновых моторах с прямым впрыском горючего «Коммон Райл». Электронный механизм делает давление порядка 0.3 Мпа (в силовых установках с прямым впрыском – порядка 0.7 Мпа). Применение механических насосов в таких системах не рекомендовано из-за низкого давления при подаче бензина.

Где он находится?

А размещен данный аппарат в топливопроводе или же в топливном баке. Благодаря такому размещению существенно миниатюризируется риск утрат за счет отсутствия поглощающих магистралей.

Конструкция электронного насоса подразумевает наличие последующих частей:

1. Электродвигатель.
2. Насос, размещенный в железном корпусе.

Другими словами, данный аппарат состоит из электропривода и насосной части. Все его составляющие находятся в прямом контакте с топливом. Не считая перечисленных выше частей, в модуль данного аппарата заходит также датчик расхода горючего, топливозаборник и сетчатый фильтр.

А действует рассматриваемая нами деталь благодаря наличию 2-ух клапанов – оборотного и редукционного. 1-ый запирает систему при остановке работы ДВС. 2-ой делает функцию поддержки давления в системе, при всем этом часть горючего перепускается на впуск назад.

По конструкции различают некоторое количество видов электронасосов:

Описание проведения работ

Местонахождение бензонасоса ВАЗ 2110 инжектор — в бензобаке, расположенном под днищем автомобиля, в районе заднего кресла. Доступ к нему имеется из салона, поэтому никаких смотровых ям и прочих дополнительных приспособлений не требуется. Нужны только инструменты:

• рожковый ключ на 13 и 17 мм;
• крестообразная отвертка;
• трубчатый накидной ключ на 7 мм.

Вместо длинного трубчатого ключа на 7 мм можно использовать маленький рожковый, но это будет неудобно и займет больше времени. Прежде чем начать ремонт, следует полностью снять и вытащить заднее кресло, чтобы освободить доступ к бензобаку. Еще две предварительных операции, которые делаются в подкапотном пространстве.

1. Ослабить гайку крепления к минусовой клемме аккумуляторной батареи, снять хомут вместе с проводом.
2. Стравить давление из топливной магистрали. С торцевой стороны рампы, возле крайних форсунок, есть стравливающий клапан, на который надет резиновый колпачок. Сняв его и подставив пластиковый стаканчик, надо нажать на шток клапана. Оттуда вытечет горючее, и давление в системе упадет.

Под нижней частью заднего кресла расположен квадратный люк, открывающий доступ к бензобаку, его и нужно будет снимать. Последующая схема разборки выглядит следующим образом.

1. Крестообразной отверткой выкрутить 2 самореза крепления крышки люка, снять ее и отложить в сторону.
2. Отсоединить разъем электропривода топливного насоса и отодвинуть его, чтобы не мешал.
3. Рожковым ключом ослабить и открутить 2 гайки, которыми трубки топливной магистрали крепятся к штуцерам бензонасоса.
4. Вытащить трубки из гнезд. Круглые резиновые кольца, надетые на их концах, нужно снять и заменить на новые, поскольку они рассчитаны на одноразовое использование.
5. Длинным трубчатым ключом открутить 8 гаек, которые держат плоский фланец, прижимающий бензонасос ВАЗ 2110 к поверхности днища. Фланец снять со шпилек.
6. На шпильках крепления под прижимной частью корпуса стоит резиновая прокладка. Последнюю нужно снять со шпилек, иначе она не даст возможности вытащить устройство для подачи топлива. Затем аккуратно извлечь бензонасос из полости бака вместе с поплавком. Если резиновая прокладка находится в изношенном состоянии, то ее лучше тоже заменить.

При извлечении узла из него потечет бензин, поэтому следует подложить снизу ветошь и быстро переместить бензонасос наружу, расположив над широким поддоном. Сеточка находится на конце всасывающей трубки и крепится с помощью пластмассового кольца. Снять ее можно вручную.

Если же кольцо сильно прикипело к трубке, то рекомендуется поддеть его, например, плоской отверткой. Далее ставится новая сетка и фиксируется нажатием руки до упора. Теперь можно производить сборку, которая выполняется в обратном порядке. На верхней части агрегата выбита стрелочка, она должна указывать на заднюю часть авто.

Затяжку всех соединений советуем выполнять с небольшим усилием. Чтобы избежать перекоса при закручивании 8 гаек прижимного фланца, применяется схема их затяжки «звездой».

Если требуется замена бензонасоса на ВАЗ десятой модели или его ремонт, то система разбирается описанным образом. При замене нужно снять с агрегата поплавок, датчик уровня и переставить их на новый насос. Вся процедура, если ее выполнять в комплексе с заменой других расходных материалов, займет у вас не более получаса времени.

Ремонт бензонасоса на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Бензонасос — его ещё называют топливный насос, но самое ключевое слово в этих терминах это конечно же насос, благодаря данному агрегату бензин который находиться в бензобаке у автомобиля под давлением подаётся в двигатель автомобиля, а двигать уже за счёт этого бензина и работает, поэтому данная деталь очень важна при работе двигателя и если она даст сбой, то автомобиль может вообще перестать заводиться или же заводиться будет, но потеряет всю свою приёмистость и мощность и тем самым станет плохо разгоняться и будет больше расходовать бензина, а почему он бензина будет расходовать больше в этом случае спросите вы? Объясняем! На неисправном насосе бензин подаётся в двигатель под разным давлением (Обычно оно меньше того что должно быть, а должно быть около 3,8-4,0 кгс/см2.), поэтому машина начинает плохо ехать и в связи с этим постоянно приходиться давить на газ и тем самым, получается то что чем сильнее вы давите на газ (А слабо не получиться давить, потому что машина не будет ехать), тем больше и бензин в баке расходуется.

Примечание! Для проведения ремонта насоса, нужны будут инструменты, а именно: Отвёртка понадобиться и гаечным ключи (Их набор), кроме этого рекомендуем запастись тонкими плоскогубцами (Но можно и без них, но с ними удобней)!

Где находится бензонасос? Много раз уже на других статьях мы давали ответ на этот вопрос, а звучит он так: «На всех инжекторных передне приводных автомобилях которые выпускаются на ВАЗе, данный насос находиться в одном месте, а именно в бензобаке авто, а бензобак в это время находиться в самой нижней части под подушкой заднего сиденья и поэтому если вам нужно будет увидеть данный насос, то сперва придётся вам снять у заднего сиденья подушку (Как показано на фото ниже)» и после этого вы увидите ковролин с заводским квадратным вырезом, вам его нужно будет рукой убрать и вы увидите металлическую крышку которая закрывает бензонасос и защищает его от попадания грязи (Данная крышка на фото уже снята), данную крышку вам придётся снять и после этого можно будет увидеть сам бензонасос и топливные трубки которые к нему подсоединены (Данную картину вы можете видеть на фото ниже).

Когда нужно ремонтировать бензонасос? Во-первых давайте начнём с того, что в данный насос входят ещё и датчик уровня топлива и фильтр (Действительно у насоса есть фильтр, а так же отдёльно есть ещё один топливный фильтр но он уже устанавливается отдельно от насоса), данный фильтр ещё называют сеточкой при загрязнении которой (Она от плохого бензина в котором есть грязь загрязняется), машина начинает хуже ехать и появляются провалы в работе, что же насчёт датчика уровня топлива спросите вы?

Здесь тоже всё очень банально, при выходе его из строя сперва уровень топлива начинает стрелка на панели приборов неверно показывать, может она так же вообще упасть в самый низ (Хотя в баке будет бензин) и лежать так, до того пока вы не смените сам датчик.

Ну и в завершение про сам насос скажем (Вообще правильнее было бы статью назвать: «Замена модуля топливного насоса», потому что всё то что мы здесь будет рассматривать, это всё модуль, а сам насос стоит так же отдельно в этом модуле, от датчика и от этой сетки), при выходе его из строя, машина так же начнёт хуже ехать, давление в системе питания упадёт (Топливо будет медленней подаваться в двигатель), возможно будут у вас так же наблюдаться провалы при разгоне и даже подёргивания.
