Замена бендикса на стартере ваз 2110 своими силами

Причины неисправностей

Шестеренка должна вращаться только в одном направлении. Это говорит об исправном механизме. Если она вращается в обе стороны, то это неисправность. Нужна замена бендикса. Причин такой работы узла несколько.

Уменьшился диаметр рабочих роликов в обойме по причине естественного износа. Недорого выйти из ситуации можно подбором и приобретением шариков подходящего диаметра. Иногда автолюбители вместо шариков применяют куски сверла. Но самодеятельность в данном случае нежелательна. Лучше даже не пытаться заниматься ремонтом. Например, замена бендикса ВАЗа – простая операция, а цена бендикса – копеечная.

На одной из сторон роликов имеются плоские поверхности. Они образуются по причине естественного износа. Ремонт аналогичен предыдущему случаю. Также стачиваются рабочие поверхности ведущей либо ведомой обоймы. Особенно активно стачивается в тех местах, где поверхности взаимодействуют с роликами. Ремонт невозможен, да и нерентабелен – удалить выработку не получится. Лучшее и самое простое решение – это замена бендикса на стартере ВАЗа на новый. Стартер от иномарки требует такого же подхода.

Ремонтировать бендикс совершенно нерентабельно. Дело в том, что в процессе эксплуатации стартера все элементы внутри обгонной муфты изнашиваются практически одинаково. Поэтому, если что-то не работает, то скоро выйдут из строя и остальные элементы. Замена одного-двух роликов не решит проблему – сломается что-то другое, и узел снова придется ремонтировать.

Еще одна причина выхода из строя и последующей замены бендикса ВАЗа-2109, например – это износ или поломка зубьев шестеренки. Износ обычно естественный, и ремонт снова не имеет смысла. Можно заменить только шестерню, но ее еще нужно найти в продаже, а это затруднительно. Гораздо быстрее заменить обгонную муфту целиком.

Так как стартер не только переживает сильные нагрузки, но и имеет контакт с агрессивной внешней средой, в него постоянно попадает пыль, грязь, масло, влага. Нередко бендикс буксует по причинам различных отложений в роликах и пазах. Определить это можно по шуму якоря и неподвижному коленчатому валу двигателя.

Диагностика бендикса

Для этого мультиметром (тестером) последовательно сначала замеряют напряжение на клеммах аккумулятора, отключенного от бортовой сети автомобиля. Оно составляет примерно 12,7 В. При показаниях прибора менее 12 В считается, что аккумулятор сильно разряжен и не пригоден к дальнейшим проверкам.

Далее восстанавливают штатное соединение проводов и замеряют напряжение на клеммах батареи и контактах реле. По сравнению с предыдущим случаем оно меняется не более чем на 0,1 В и будет равным в обеих контрольных точках. Переводят ключ в положение запуска. Напряжение на контактах реле не должно опускаться менее 12 В. В противном случае скорее всего неисправны соединительные провода, возможно, что подгорел один или несколько контактов в цепи протекания тока.

Чтобы проверить, целы ли щётки, возьмите 12-вольтовую лампочку. Её провода подсоедините к держателю и к массе щёток. Если лампочка загорится – это признак поломки, и щётки придётся заменить.

Работа под большой нагрузкой, может привести к короткому замыканию обмоток якоря. Как определить место замыкания, кроме визуального осмотра, можно проверить якорь стартера мультиметром. Проверка заключается в измерении сопротивления между корпусом и обмотками.

Еще одним способом определения работоспособности пускового устройства силового агрегата является проверка его элементов: бендикса, щеток и обмотки. Для тестирования двух последних потребуется 12-вольтовая лампочка, контакты которой необходимо подключить к массе и держателю щеток при этом на стартер должно подаваться напряжение от источника питания автомобиля.

Бывает ситуация, когда при исправной детали мотор по-прежнему не начинает крутиться. Это можно увидеть после его снятия с автомобиля, при этом отключать деталь от сети не нужно. После замыкания соответствующих клемм движение бендикса будет отсутствовать. Эту неисправность вызывают изношенные ролики, послабление хода пружины либо отсутствие смазки. Ремонтировать бендикс нет смысла, единственное, следует взять с собой в автомагазин выработанную деталь, чтобы не ошибиться.

Также, при демонтаже щеточного узла, обязательно проводим визуальный осмотр щеток, коллектора, втулок, обмотки и якоря. Ведь при выработке втулок может осуществляться просадка тока при запуске и нестабильное срабатывание моторчика, а поврежденный или подгоревший коллектор будет попросту «съедать» щетки.

Читать далее: Сельхозник КамАЗ-45143 технические характеристики, цена и фотографии

Если стартер включается, а мотор не крутит, пришло время узнать, как проверить бендикс стартера. Бендикс обычно не ремонтируется, а заменяется, но причины его поломки знать необходимо. Их не много:

• засохла или загустела смазка;
• износились пружины;
• на роликах появились дефекты и стёртости или произошёл диаметральный износ.

Проверка бендикса производится без сложностей. Придумайте мягкую прокладку, чтобы обернуть механизм и тем самым избавить от повреждений.

Затем поместите его в тиски, при этом муфта прибора должна иметь односторонний поворот. Если есть вращение в две стороны, причина поломки – дефект муфты. Эту деталь придётся заменить. Соблюдая точный порядок действий и инструкций, проверку стартера и замену дефектных деталей вы проведёте без труда.

Что нужно для работы

Сразу же обратим ваше внимание, что бендикс ремонту не подлежит. Соответственно, если он сломался, то вам однозначно придется потратить время и деньги, чтобы установить новый

К счастью, его стоимость не так высока, поэтому нет никакого смысла пытаться восстановить невосстановимое. Тем более что процедура установки нового устройства не так сложна. Главное, чтобы под рукой были необходимые детали и инструменты. Для работ вам понадобятся:

• плюсовая и минусовая отвертки;
• рожковые ключи на 13 и 10;
• молоток;
• плоскогубцы;
• запасная деталь.

Обратите внимание, что не всякий бендикс подойдет к конкретному стартеру. Поэтому нужно будет купить подходящую деталь

Система пуска современного авто

ВНИМАНИЕ!
Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Сегодня автомобилистам намного легче, чем несколько десятков лет назад, когда машина заводилась рукояткой

О запуске двигателя из салона авто в те времена можно было лишь мечтать

Сегодня автомобилистам намного легче, чем несколько десятков лет назад, когда машина заводилась рукояткой. О запуске двигателя из салона авто в те времена можно было лишь мечтать.

В наши дни достаточно вставить ключ в замок зажигания или задействовать специальную кнопку, чтобы автомобиль завелся. Но, случаются проблемы и в этом случае, если узлы, так сказать, «заболели». Каким бы ни был современным автомобиль, со временем он устаревает, и возникает все больше проблем.

Одна из них как раз подразумевает плохой зацеп стартером маховика. Почему же такое происходит? Эксперты, как только речь заходит об этом, упоминают проблему обгонной муфты или бендикса.

Назначение бендикса в машине

Обгонная муфта представляет собой механизм-шестерню, способную передавать якорное вращение маховику двигателя. Таким образом, осуществляется запуск мотора.

Внимание. Обязательным условием безотказной работы узлов автомобильной системы является отвод бендикса, после удачного завода мотора. Следует знать, что муфта – это не просто шестерня, а механизм, у которого тоже появляются неисправности

Следует знать, что муфта – это не просто шестерня, а механизм, у которого тоже появляются неисправности.

Чтобы полнее узнать причину проблемы с задействованием маховика, полезно будет рассмотреть общий принцип работы всей системы пуска.

Стартер – электродвигатель постоянного тока. В некоторых случаях у него возникает мощность гораздо большая, чем требуется. Таким образом, появляется возможность запускать ДВС с максимальным рабочим объемом.

В современном стартере немаловажную роль играет реле – особый агрегат, вводящий муфту в связь с маховичным колесом, за некоторое время до фальстарта якоря. Затем только подается напряжение на стартерную обмотку, после чего тот начинает вращать коленвал автомотора.

Вращение коленвала становится источником компрессии горючей смеси, с последующим ее воспламенением. Как только это происходит в надобный момент, ДВС начинает функционировать уже автоматически.

В этот самый миг метонимический цикл маховика начинает преобладать над оборотами стартерного вала (якоря), задействуется уже бендикс. Как только шофер глушит машину, стартерный вал более не вращается, тяговое выводит муфту из зацепления.

Важно понимать, что сам бендикс состоит из 2-х частей: верхней и нижней (ВЧБ и НЧБ). Последняя выступает в виде пустотелого вала, имеющего два различных калибра. Одна из частей вала наделена шлицами, передающими вращение стартера, а другая часть – содержит обойму с роликами

Одна из частей вала наделена шлицами, передающими вращение стартера, а другая часть – содержит обойму с роликами.

Взаимодействия меж роликов и НЧБ изначально не бывает. Оно происходит лишь после, когда появляются первые обороты. Ролики сводятся к середине, тем самым, ограничивая вал. Это происходит таким образом, что вал может вращаться исключительно в одну из сторон. Ролики, благодаря своим пружинкам, не пускают вращаться в другую сторону.

Как только маховик наберет обороты, он будет способен вращать бендикс. В этом случае ролики расходятся, открывая стопор. Шестерня-механизм возвращается в свою первичную позитуру.

Бендикс часто «зависает» по утрам, в холодное время. Опытные шофера рекомендуют несколько раз прокручивать стартер, тем самым, нагревая бендикс и задействуя его работу.

Как заменить бендикс ВАЗ 2109?

Сразу стоит поговорить о ремонте этого узла. Он невозможен, так как бендикс нельзя разобрать и заменить вышедшие из строя детали. Цена бендикса ВАЗ 2109 не кусается, поэтому проще провести полную замену, нежели пытаться восстановить «убитый». Для проведения ремонтных работ вам потребуется:

1. Ключи на 10 и 13.
2. Отвертки крестовая и плоская.
3. Новый бендикс ВАЗ (производителя выбирайте сами, исходя из модели стартера).
4. Плоскогубцы и молоток.

Все, теперь осталось только подготовиться к проведению ремонта – снимите минусовую клемму с АКБ. Будут в процессе выполняться манипуляции с силовыми проводами, которые не защищены предохранителями и расположены близко к кузовным элементам, двигателю и коробке.

Обратите внимание на втягивающее реле стартера ВАЗ 2109, на нем есть два болта, к верхнему прикручен провод, идущий от плюсового вывода АКБ. Снимите его, воспользовавшись ключом на 13

Рядом вы найдете тонкий проводок, который запитывает обмотку втягивающего при повороте ключа зажигания в положение «Запуск». Его необходимо отключить, потянув в сторону левого крыла.

Теперь нужно выкрутить ключом на 13 три гайки. Расположены они с передней стороны стартера – внизу, вверху и посередине. После только можно стартер снять. Теперь самое сложное – разобрать нужно его, чтобы добраться до бендикса ВАЗ 2109 и заменить его. Сразу стоит заметить, что желательно проводить полную диагностику и обслуживание узла.

Например, посмотрите на состояние щеток, ламелей, обмоток двигателя и бронзовой втулки. Если эти элементы пришли в негодность, то их нужно заменить. Чтобы разобрать весь стартер, вам потребуется выполнить простые действия:

1. Выкрутить отверткой два болта, которыми крепится крышка к корпусу.
2. Выкрутить болты крепления втягивающего реле к стартеру и гайку, которая осуществляет контакт с проводом питания.
3. Снять стопорное колечко с ротора двигателя.
4. Ключом на 10 выкрутить две шпильки.
5. Отверткой выкрутить болтики, которыми произведено соединение щеток с контактами.
6. Рассоединить стартер, он должен разделиться на три части.

Теперь самое интересное – снятие бендикса ВАЗ 2109. Для этого нужно взять молоточек (небольшой) и аккуратно сбить шайбу с вала ротора. Под ней находится кольцо, которое запросто разжимается и снимается плоской отверткой. Только после этого можно снять бендикс ВАЗ.

Как устроен бендикс?

Он состоит из:

• • внутренней обоймы с шестерней;
  • корпуса с внешней обоймой;
  • роликов с пружинами;
  • уплотнительной шайбы;
  • стопорного кольца.

Шестерня может иметь 9 зубьев, 10 или 11 зубьев. Встречается более сложный редукторный бендикс.

Внешняя (ведущая) обойма бендикса плотно закреплена на якоре и передает вращение от него на внутреннюю (ведомую) обойму. Сцепление происходит за счет подпружиненных роликов. Шестерня на ведомой обойме цепляет маховик коленвала и раскручивает его, происходит воспламенение горючего в камерах сгорания, и автомобиль заводится.

Для этого маховик и коленчатый вал должны вращаться с частотой не меньше 100 об. в мин. Поскольку шестеренка бендикса в 10 раз меньше маховика, ей нужно крутиться в 10 раз быстрее, то есть со скоростью 1000 об. в мин. Когда двигатель завелся, он начинает работать с частотой 1000 об. в мин. Получается, что теперь уже маховик должен крутить якорь стартера, причем тоже в 10 раз быстрее (10 000 об. в мин).

Но этому препятствует бендикс. Когда скорость вращения коленвала, превысит число оборотов электромотора, пружины перестают давить на ролики, сцепление между внутренней и внешней обоймами пропадает, они начинают вращаться с разной скоростью это и спасает стартер от заклинивания.

Как узнать, исправен ли бендикс стартера?

Если все же пришлось снимать стартер, то нужно внимательно осмотреть обгонную муфту

Признаки поломки, на которые стоит обратить внимание:

• вращается ли она, как предусмотрено, только в одну сторону;
• не стерлись ли зубья у шестеренки;
• плотно ли бендикс сидит на шлицах якоря;
• нет ли выработки у ведущей обоймы и роликов;
• не потеряли ли упругость пружины.

Можно поменять отдельные детали муфты, но обычно узлы бендикса изнашиваются одновременно. Мастера в автосервисе советуют не экономить и купить новое устройство.

Как заменить бендикс на стартере?

Можно провести ремонт бендикса стартера своими руками. Для этого понадобятся слесарный инструмент: торцевые и накидные ключи, отвертки, раздвижные пассатижи, зубило, молоток.

Как снять бендикс со стартера?

Откручиваем стартер, если нет редуктора, то аккуратно сбиваем шайбу с якоря и убираем стопорное кольцо. Снимаем бендикс с оси. Меняем его на новый, который устанавливаем в обратной последовательности. Больше всего сложностей доставляет установка шайбы и стопорного кольца.

Для этого мастера применяют струбцины, специальные ключи, раздвижные пассатижи. Замена бендикса на стартере требует определенной практики.

Иногда неисправность возникает из-за попавшей в механизм грязи и разбирать стартер не придется, можно попробовать его реанимировать. Для этого якорь с обгонной муфтой окунают на 5–7 часов в емкость с бензином и периодически прокручивают шестеренку. После стартер нужно хорошо просушить и попробовать в деле. Если он не заработал, то разборки агрегата все-таки не избежать.

Подводим итог

Бендикс важная деталь стартера. Он передает вращение от него маховику двигателя. Если опорная муфта вышла из строя, то машина не заведется. Определить поломку можно на слух. Если стартер крутит, но шестерня начинает проскакивать и не вращает двигатель, то вышла из строя именно обгонная муфта.

Снять и отремонтировать ее можно своими руками. Но если появилась выработка на поверхности роликов, внешней обойме или шестеренке, то лучше поставить новый бендикс.

Что такое бендикс, и в каких случаях требуется его замена

Бендикс – муфта, использующаяся для зацепления пускового электромотора и маховика при запуске двигателя. Внешне элемент представляет собой косую шестерню и располагается на валу стартера. В момент его срабатывания она с помощью соленоида выдвигается вперед и соединяется с маховиком.

Когда подача электроэнергии прекращается, шестерня возвращается на место, рассоединяясь с маховиком. Амплитуда движения муфты составляет около 10 см. От чрезмерного смещения бендикс защищен стопорными кольцами.

Признаки неисправности муфты хорошо заметны, поэтому вопрос о том, как проверить бендикс стартера, обычно не встает. К «симптомам» неисправности относят:

• скрежет в районе маховика при попытке запустить мотор;
• вращение стартера вхолостую, без передачи крутящего момента на маховик;
• характерный стук в момент срабатывания втягивающего реле, после чего вращения вала не происходит.

» alt=»»> Неисправную шестерню обычно не ремонтируют, а меняют. Ремонт элемента возможен, однако подобные действия не обоснованы с точки зрения финансовых и временных затрат. Поэтому при поломке муфта подлежит замене. Если вы все же хотите отремонтировать ее, подробное видео будет в конце статьи.

Подобный метод не является способом ремонта, однако позволяет завести мотор и добраться до дома или автомастерской.

Устройство бендикса стартера

Основными элементами привода являются: ведомая обойма с шестерней — обеспечивает сцепление с маховиком; ведущая обойма — находится на валу якоря стартера и вращается вместе с ним; буферная пружина — смягчает момент контакта шестерни с венцом маховика (иногда сцепление происходит не с первого раза и благодаря этой пружине шестерня отскакивает назад и вновь входит в зацепление); ролики и прижимные пружины — позволяют шестерне вращаться лишь в одном направлении (если ролики стираются, то шестерня будет пробуксовывать при запуске двигателя).

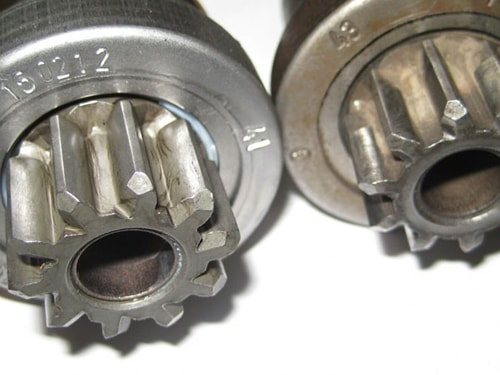

Чаще всего поломки происходят по причине износа зубьев шестерни привода стартера. В таком случае приходится снимать стартер и проводить замену бендикса, хотя в некоторых магазинах можно найти ремкомплекты, в которых шестерня продается отдельно. Как бы там ни было, но ремонтировать стартер без должной подготовки достаточно сложно. Реже происходит ослабление буферной пружины. Убедиться в том, что она ослабла, тоже легко — при повороте ключа в замке зажигания можно будет услышать скрежет. Двигатель заведется, но такое несовпадение зубьев приведет к быстрому износу как шестерни бендикса, так и венца маховика (а его ремонт обойдется значительно дороже, чем замена бендикса).

Также причиной поломки может стать обрыв вилки бендикса, которая соединяет бендикс со втягивающим реле. Если эта вилка сломается, то не произойдет сцепления шестерни обгонной муфты с маховиком. Со временем также могут стираться ролики, которые находятся в ведущей обойме. На вид они очень маленькие, но именно благодаря им шестерня может вращаться лишь в одном направлении. Если же шестерня свободно вращается во все стороны, то это свидетельствует либо о браке, либо о полном износе роликов и ослаблении прижимных пластин. Стоит сказать, что стартер — это достаточно сложное устройство и поломки чаще всего случаются не из-за бендикса. Ресурс работы стартера значительно меньше, чем у двигателя, поэтому рано или поздно его все же придется заменить.

Последовательность работ выполняемых при замене реле:

Для начала следует отключить питание от аккумуляторной батареи, потому что пока подключена электрическая цепь, демонтировать и разбирать стартер запрещено, иначе может произойти замыкание и вы сожжете всю проводку.

• Перед разборкой хорошо очищаем стартер от пыли и грязи, что бы потом грязь не попала во внутрь.
• Откручиваем гайку щеточного узла с болта тягового реле и снимаем контакт с болта.
• Откручиваем стяжные винты крепящие реле к массе и вытаскиваем его.
• Откручиваем с торца гайки и разделяем его на две части
• Вытаскиваем старый сердечник меняем на новый
• Собираем все во обратном порядке устанавливаем втягивающее
• Проверяем весь механизм и ставим на машину

После того как все детали установили на авто проверяем еще раз на работоспособность, что бы быть уверенным, что мы все сделали правильно и у нас все работает должным образом.

Основные признаки неполадок стартера

Ремонт и диагностика устройства может потребоваться не только тогда, когда автомобиль не заводится вообще – неполадки, возникающие в работе стартера, возможно выявить на раннем этапе.

• не прокручивается с первого оборота ключа. Это может означать, что проблема кроется в щётках, передающих напряжение на ротор стартера – их надо заменить.
• при полностью заряженном аккумуляторе начинает работать с задержкой или раскручивается ощутимо дольше. Это также указывает на повреждение и износ щёток или подшипников, из-за которых ротор, движущаяся часть механизма, цепляет обмотку – статор.
• с задержкой возвращает свои составные части в исходное положение после старта двигателя – это наводит на мысль о повреждении/износе маховика двигателя или шестерни бендикса – детали стартера, которая раскручивает маховик. Свидетельством его поломки также может быть ситуация, при которой бендикс цепляется за маховик, но не может его раскрутить.
• продолжает вращаться вместе с двигателем. То есть, после раскручивания мотора автомобиля детали стартера не отцепляются от него с помощью возвратной пружины, а крутятся на тех же оборотах, что и маховик двигателя. Скорее всего, вина лежит на засоренном роторе и/или силовых контактах реле.

Сценариев поломок стартера может быть много, и если один из них был реализован в вашем автомобиле, необходимо сразу приниматься за ремонт.

Способов проверки неисправностей стартера всего 2: по характерным симптомам и по итогам дефектовки после разборки. Основные причины поломок и их признаки.

• Стартер крутит, но мотор не заводится. Исключив проблемы с системами питания, зажигания, ГРМ и иммобилайзером, можно сделать вывод об изношенных щетках стартера. Чаще всего при износе щеточного узла можно на слух ощутить, что коленчатый вал двигателя вращается медленней обычного. Но прежде чем снимать стартер для ремонта, проверьте надежность крепления клемм, отсутствие на них окислов и уровень зарядки аккумуляторной батареи.
• Стартер щелкает, но не крутит. Причиной поломки может быть как износ щеток, так и низкий заряд АКБ, окислы на клеммах питающего провода, гибкой массы.
• Стартер срабатывает, но коленчатый вал не вращается. Визуально слышно вращение якоря пускача, но маховик при этом стоит на месте. Поломка может проявлять себя лишь время от времени. Ремонт стартера своими руками заключается в замене бендикса. В очень редких случаях к подобным симптомам приводит слизывание зубьев на венце маховика или на шестерне бендикса.
• Не срабатывает втягивающее реле. Соленоид внутри тягового реле при подаче на него напряжения передвигает вилку, вводя в зацепление с венцом маховика шестерню бендикса, и замыкает контактной пластиной клеммы питания электродвигателя. Если после поворота ключа в положение Start не приходит напряжение на управляющий вывод втягивающего, или неисправно само втягивающее реле, контакты попросту не замкнутся для включения электродвигателя.
• Стартер не перестает вращаться после запуска двигателя. Причина в залипании контактной пластины втягивающего реле.

Диагностика неисправностей стартера ВАЗ-2107

• отсутствие вращения ротора;
• щелчки при попытке старта;
• посторонние звуки при работе устройства.

Стартер не запускается

Электродвигатель не работает из-за разряда батареи или выхода из строя обмоток. При разряженной батарее не включаются светотехнические приборы или лампы светятся тускло, а при попытке запуска двигателя раздается щелчок, после которого индикаторы гаснут.

Треск при запуске стартера

Треск указывает на поломку втягивающего реле, которое не может ввести в зацепление шестерню ротора с венцом маховика. Ремонт заключается в проверке проводки и замере сопротивления обмоток. Поврежденное реле подлежит замене.

Стартер щелкает но не проворачивается

Дефект указывает на недостаточное напряжение в сети питания из-за разряда батареи или окисления контактных площадок. При севшем аккумуляторе щелчок сопровождается снижением яркости ламп. Дефект наблюдается при плохом контакте между контактами батареи и клеммами проводки.

Стартер гудит но двигатель не запускается

Причиной гула является заклинивание бендикса, реле не может продвинуть шестерню к маховику. Для проверки необходимо снять электромотор. После очистки стартера от грязи работоспособность восстанавливается.
