Выключатель массы как подсоединить правильно

Как установить выключатель массы аккумулятора

Установка устройства – процедура относительно простая, практически не требующая внесения изменений в бортовую сеть. Но если вы приобрели готовый ВМА и не слишком разбираетесь в электрической части, монтаж устройства следует доверить профессионалу.

Приводим пошаговый алгоритм монтажа выключателя массы:

• плюсовой вывод тринистора (катод) соединяется с положительной клеммой АКБ;
• само устройство, собранное на уголке, устанавливаем в любом доступном месте моторного отсека;
• второй вывод тринистора посредством многожильного провода заводим в салон, обычно в перегородке всегда можно найти подходящее отверстие, в крайнем случае его можно высверлить;
• кнопку, клавишу или тумблер размещаем на рулевой колонке, для чего придётся демонтировать чехол;
• поставив выключатель и укрепив его, вырезаем на чехле отверстие, позволяющее пользоваться переключателем;
• осталось соединить один контакт выключателя с массой, другой, плюсовой, – с проводом, идущим от тринистора;
• устанавливаем на место кожух.

Теперь, чтобы отключить массу авто, достаточно нажать на кнопку. Она же используется для замыкания бортовой сети.

Кнопка массы: как сделать выключатель, советы

На автомобильных заводах, как правило, не устанавливают специальной кнопки или механизма, который бы отключал питание массы. Массой (-) называют минусовое электропитание. Минус от аккумулятора соединяют с кузовом машины. Имея возможность отключения массы, не отсоединяя от клеммы АКБ, появляется удобство и защита автомобиля от возгорания в случае короткого замыкания и защиты от угона.

статьи:

Кнопка выключения массы

Устройство отключения массы аккумулятора (ОМА) — это механизм, который замыкает или размыкает минусовой провод в автомобильной электропроводке. Реализовывают выключатель с помощью кнопки или тумблера, который устанавливается в салоне, чтобы водитель мог спокойно отключать питание не открывая капот и не отсоединяя минусовую клемму от АКБ.

Прежде чем купить кнопку выключения массы автомобиля, следует определиться с назначением. Если нужен выключатель только для того, чтобы отсоединять питание, то можно купить и установить дешевую кнопку. А, если нужен выключатель, как дополнительное средство защиты от угона транспортного средства, то нужна кнопка более сложной конструкции.

Но, в основном, отключатель массы устанавливается для безопасности, а не как противоугонное средство.

Как сделать выключатель массы своими руками

Для тех, кто хочет создать механизм отключения сам, существует не сложная схема для изготовления. В данном типе выключателя не будет механических контактов. Его можно будет использовать как средство защиты от кражи автомобиля.

Схема устройства выключателя массыВ устройстве есть два проводника: диод, тринистор.

Тринистор в этом механизме — это электронное реле, включение которого происходит при появлении импульсов на управляющем электроде.

S1 монтируется в салоне авто в скрытном месте. Если замкнуть контакты S1, то появится нужный импульс, который пойдет на тринистор, в результате чего он отпирается, что ведет к уменьшению сопротивления и по электропроводке течет ток.

Из чего состоит механизм выключателя массы

Тринистор пропускает ток только в одном направлении, от аккумулятора к сети, но не от сети к аккумулятору.

Чтобы была возможность АКБ заряжаться от генератора, устанавливается диод параллельно тринистору. Детали устройства крепятся на дюралевом уголке. Провода используются многожильные.

Как установить выключатель массы в автомобиль:

1. Тринистор имеет вывод катод (+). К катоду накидывается клемма батареи. Сборка конструкции надо установить в металлический корпус.
2. Далее следует протянуть многожильный провод из моторного отсека в салон. Отверстие можно высверлить, можно найти рядом в другими проводами.
3. Кнопку или тумблер монтируем на рулевую колонку, предварительно демонтировав чехол с рулевой колонки и просверлив в нем глухое отверстие необходимого диаметра для помещения туда переключателя.
4. Один контакт кнопки или тумблера соединяем с массой (-) автомобиля, второй — к плюсу.

Советы и рекомендации

Вот основные рекомендации по правильной установке выключателя массы:

• при наличии электронных приборов в автомобиле (они теперь есть во всех новых автомобилях), которым требуется настройка, после отключения массы, придется заново выставлять время и другие настройки;
• если в конструкции охранной системы есть автономная сирена, то сирена включается и начинает издавать звук во время выключения «массы»;
• если конструкция автосигнализации без автономной сирены, то после отключения массы автомобиля, отключается и вся охранная система машины;
• при отключении массы в инжекторных автомобилях отключается контроллер, в котором стирается вся накопленная информация.

Через некоторое время, в зависимости от условий эксплуатации (в частности, повышенная влажность), контакты устройства подвергаются коррозии, что ведет к увеличению сопротивления тока. Переходное высокое сопротивление чувствительно для обычного или редукторного стартера, поэтому контакты желательно смазать литолом или спец вазелином.

В этом видео умелые руки опытных водителей делают своими руками кнопку дистанционного отключения массы автомобиля.

Советы и рекомендации, как выбрать массу для автомобиля.

В этом видео показывается выбор места, способ установки и подключения кнопки от автомобиля Камаз на машину Мерседес.

А это для тех, кто хочет полностью делать своими руками.

Как собрать своими руками

Если вы решили установить устройство, позволяющее отключить массу от аккумулятора, это можно сделать своими руками.

Разумеется, можно обойтись и без сложных систем, просто подняв капот и вручную сняв клемму. Но согласитесь, что отключать кнопкой из салона намного проще и удобнее.

Отдавайте предпочтение простым схемам, где применяются кнопка и механические контакты. Это отличный выбор для тех, кто желает улучшить эффективность работы уже установленного охранного комплекса.

Чтобы сделать дистанционное отключение массы, вам потребуются:

• кнопка типа S1;
• тринистор;
• диод;
• проводка;
• изоляция и пр.

Саму схему сборки устройства можно представить в таком виде:

1. Тринистор берёт на себя функции электрореле. Он будет срабатывать, когда появится импульс от управляющего электрода.
2. Следует выбрать потайное место для размещения управляющей кнопки. При замыкании на ней контактов появится импульс для дальнейшего срабатывания системы.
3. Импульс, попадая к тринистору, обеспечивает отпирание. От этого сопротивление резко падает, по системе проходит мощный ток.
4. За счёт применения тринистора ток будет идти только от АКБ до бортовой сети.
5. Чтобы АКБ получала заряд от генератора при работе двигателя, параллельно с тринистором нужно установить диод.
6. Монтаж лучше выполнять, используя крепежи из дюралевой стали. Одна полка дюралевого уголка требуется для монтажа полупроводников, а на второй можно сделать отверстия под крепёжные элементы для соединения с кузовом.
7. Для прокладки проводки применяются многожильные провода.

При объединении всех элементов в одну схему во время нажима из салона кнопку масса будет размыкаться. Это не позволит потребителям получать питание от аккумуляторной батареи.

Выключатель «массы» для старой Нивы

В силу своих умений иногда мне приходится ремонтировать электрооборудование и проводку в автомобилях соседей и знакомых. Как правило, это не Крузаки и не Кайены, и не фаршированные электроникой суперкары. Это обычные, рабочие машины. Как русские, так и буржуйские. И трактора и даже мотоциклы. Замки зажигания обычно соединены напрямую, половина лампочек не горит, вместо предохранителей обычно стоят куски проволоки, скрепки, монетки, гвоздики — все, что угодно, лишь бы ток проводило. Во многих случаях проводка во многих местах оплавлена и вся на «соплях». Что поделать, услуги хорошего автоэлектрика недёшевы, вот и делают, кто во что горазд.

А вот о том, что машина сгорает дотла в среднем за 5 — 8 минут никто из владельцев не задумывается. Лично я дважды видел, как быстро это происходит.

Поэтому я всем своим знакомым и незнакомым автовладельцам настоятельно рекомендую устанавливать выключатель «массы». Прежде всего, в целях пожарной безопасности, но и как дополнительное противоугонное средство он тоже не помешает.

Для быстрой установки надёжного выключателя массы потребуется:

1.Толстый медный провод с клеммами 2. Автомат от 63А до 100А 3. Изолента

В магазинах выключатели массы ещё кое-где встречаются, но по-настоящему хороших и качественных мало, в основном это дешёвые китайские поделки из пластмассы, которые неминуемо расплавятся при прохождении мощного тока.

В деревенских же условиях выключатель массы и вовсе не найти. При советской власти его можно было бы открутить с какого – нибудь старого трактора, или ГАЗона, но теперь это нереально.

Проведя несколько экспериментов и примерно просчитав токи и мощность нагрузки при работе автомобильного стартера, я стал применять для этой цели …. обычные автоматические выключатели на 220В от электрощитков. Тонкость состоит только в том, что надо найти автомат на 63, 80, или на 100 ампер. Пробовал ставить автоматы на 40А и на 50А, но иногда они не выдерживают бросков стартерного тока, и выключаются. Таким способом мною были установлены выключатели массы на многие модели машин.

Вот, для примера, на фото показана установка такого автомата в старенькую НИВУ. Для наглядности облицовка и шумоизоляция сняты.

Штатный провод массы идет с аккумулятора через дырку в кузове на автомат сверху, а купленный в магазине удлиненный провод массы прикручивается в автомат снизу, причём другой конец этого провода, с большой клеммой, прикручивается к двигателю. Другой провод от аккумулятора, с маленькой клеммой, прикручивается к кузову автомобиля.

Как – то так. Просто, недорого и надёжно.

Непременное условие при установке выключателя массы: он должен находиться в салоне автомобиля в незаметном, но удобном месте. Установка выключателя под капотом или возле аккумулятора не имеет смысла, потому как если что-нибудь замкнёт, и не дай Бог, загорится, Вы просто не успеете открыть капот и добежать.

Варианты и особенности инсталляции дистанционных включателей массы

Монтаж включателя массы производится довольно просто, здесь нужно отметить несколько основных моментов:

• Выключатель чаще всего монтируется в аккумуляторном отсеке грузовика или автобуса, это необходимо для сокращения длины «массового» провода;
• Силовые клеммы выключателя подключаются в разрыв минусового провода, идущего от аккумуляторной батареи на «массу» автомобиля. Для этого применяется толстый многожильный провод, рассчитанный на высокие токи;
• Одна клемма обмотки электромагнита подключается к клемме «−» аккумулятора;
• Вторая клемма обмотки электромагнита тонким многожильным проводом подключается к кнопке, установленной в любом удобном месте кабины автомобиля (причем эта кнопка может быть скрытой);
• Вторая клемма кнопки тонким проводником в любой точке кабины подключается к «массе». В качестве этой точки выбираются контакт «+» любого прибора — магнитолы, замка зажигания, блока реле и предохранителей и т.д.;
• В кабине устанавливается кнопка без фиксации, так как на электромагнит нужно подавать лишь кратковременный импульс тока, достаточный для втягивания якоря и срабатывания фиксатора.

Установка

Перед установкой необходимо учесть, что работать придется с электрикой, поэтому оцените свои возможности. Если есть возможность, проконсультируйтесь или попросите о помощи у более опытного человека. Установка производится следующим образом:

• Отключаем аккумулятор, это позволит избежать замыкания. Снимаем минусовой провод;
• Выбирается место под кнопку, в этом месте рассверливают отверстия для ее крепления. Обычно требуется просверлить 2-3 дырки;
• Далее есть 2 варианта действий. Первый, это использование уже стоявшего на аккумуляторе провода, но в таком случае, придется тщательно подбирать место установки кнопки. Во втором варианте используется новый провод. На него крепят клемму. С другой стороны устанавливается обжимной разъем. При таком способе устанавливать выключатель можно в любом удобном месте;
• Берем провод, и обжимаем его с двух сторон в крепежные разъемы;
• Устанавливаем на положенное место кнопку;
• Подключаем к кнопке провода. К «-В» подключается провод с клеммы;
• Следующим этапом прикручивается второй свободный провод к массе.

После чего, остается проверить работу кнопки.

Что собой представляет выключатель массы аккумуляторной батареи

Если мы говорим о любом электрическом устройстве, инструменте или приборе, то понимаем, что оно работает, будучи подключённым к цепи, автономной, локальной или глобальной. Это означает, что любая цепь является замкнутой системой. При её размыкании в любом месте ток перестаёт течь. Обычно для этой цели служат выключатели, способов реализации которых придумано великое множество, от тумблеров, регистров, колёсиков до физических клавиш или виртуальных кнопок. Нажал на кнопу пульта – включился телевизор, пылесос, лампочка, ещё раз нажал – всё перестало работать.

Принцип организации электрической цепи прост: питание подаётся по проводу, именуемому фазой, замыкание цепи происходит по проводу, называемому «нуль». Выключатель, он же размыкатель цепи, обычно встраивается на фазе. Во многих случаях в целях безопасности нулевой провод заземляют, замыкая его на любой глобальный проводник. Обычно «землю» цепляют на металлические предметы, которые непосредственно контактируют с землёй. Показательный пример – домашний водопровод. Делается это для того чтобы обезопасить прибор на случай его закорачивания: огромная площадь поверхности существенно увеличивает токопроводящие возможности проводника, снижая напряжение в нём до безопасных значений.

Подобный отвод нулевого провода на металлическую поверхность большой площади называют массой. Такой принцип используется и в отношении автомобильного аккумулятора.

Разные участки бортовой сети автомобиля могут отключаться и подключаться в зависимости от обстоятельств (действий, спровоцированных реакцией ЭБУ, других электронных систем, водителя или пассажира), но в целом электрическая цепь на каких-то участках всегда замкнута. Для её разрыва и используют выключатель массы автомобиля.

ВМА – это прибор, позволяющий выключать питание бортовой сети транспортного средства, не прибегая к снятию клемм аккумулятора. На рынке представлены различные варианты исполнения таких выключателей, от простейших моделей, предназначенных исключительно для выполнения утилитарной задачи, до устройств, позволяющих организовать противоугонную систему.

Назначение

Основное назначение выключателей массы не изменилось с прошлого века:

• отключение от бортовой сети аккумуляторной батареи на время стоянки;
• при наличии двух АКБ в транспортном средстве – отключение резервного аккумулятора;
• в качестве простейшего противоугонного устройства.

Современные угонщики забыли про простейшие уловки автолюбителей, поэтому, если грамотно спрятать ВМ в подкапотном пространстве, им может не придти в голову такой вариант.

В современных автомобилях, нашпигованных электронными средствами и блоками, часто встречаются утечки тока во время стоянки автомобиля, которые трудно устранить. Основные потребители тока во время стоянки:

• автомагнитола;
• охранное устройство (автосигнализация);
• блок управления кузовом.

Считается нормальным, если автомобиль во время стоянки потребляет ток до 200 миллиампер (обычно около 20-70 миллиампер). За сутки это около 5 ампер-час, за 10 суток – 50 ампер-часов. То есть за 10 суток стоянки автомобильный аккумулятор может практически полностью разрядиться. Обычно это происходит приблизительно за месяц. Таким образом, если оставлять автомобиль на длительную зимнюю стоянку, весной АКБ разрядится практически в ноль. Это очень опасно с точки зрения сульфатации пластин, которая приводит к полной неисправности аккумуляторной батареи.

Избежать разряда АКБ по причине токов утечки во время стоянки позволяет выключатель массы.

ВМ широко применяются в сельхозтехнике, например, для тракторов:

И на большегрузной технике — например, дистанционный выключатель массы КАМАЗа:

Процесс установки

Разобравшись с тем, как отключить массу автомобильного аккумулятора, следует обсудить вопрос монтажа системы.

Есть несколько последовательных шагов, позволяющих разобраться с тем, как установить систему, которая отключает массу, на свой аккумулятор.

Подобранный для сборки и установки своими руками выключатель батареи автомобиля монтируется по такому алгоритму:

• С выводом катода тринистора соединяется накидная клемма от АКБ. Конструкция собирается и помещается в соответствующий корпус из металла.
• Управляющий провод протягивается в салон от подкапотного пространства.
• Чтобы поставить систему и не сверлить в кузове дополнительные отверстия, часто используют держатели от тормозных трубок. Достаточно удалить дно, чтобы получить отверстие для протяжки проводов.
• Тумблер или кнопку, благодаря которой клемма будет размыкаться, устанавливается на рулевую колонку. Либо выбирайте другое подходящее вам место.
• Затем к одному выводу тиристора подключается провод, идущий на массу, а с другим соединяется управляющий провод.

Если планируется использовать выключатель в качестве дополнительного противоугонного средства, выбирайте диод высокой мощности.

Возьмите омметр, чтобы сделать замеры внутреннего сопротивления диода в его открытом состоянии. Следите за тем, чтобы напряжение не опускалось ниже 0,5-0,6 В. В противном случае аккумулятор не сможет заряжаться.

В итоге АКБ при необходимости размыкается, не требуется открывать капот и скидывать массу. Простая установка кнопки и пары элементов обеспечат быстрое и удобное выключение.

Рекомендации и инструкции по установке выключателя массы аккумулятора на автомобиле

Выключатели массы АКБ получили достаточно широкое распространение ещё около 40 лет назад. Их устанавливали на советские и импортные автомобили.

Перед выключателем стояло 2 основные задачи. Это организация довольно простой, но эффективной противоугонной системы, а также защита от утечки тока во время стоянки транспортного средства.

В настоящее время задачи, стоящие перед такими устройствами, не поменялись. При этом многие автомобилисты продолжают интересоваться возможностью установки.

Что это такое

Для начала следует разобраться с сутью выключателей массы для аккумуляторных батарей и понять, что это такое.

Выключатель позволяет отключить питание бортовой сети, не скидывая клеммы с аккумуляторной батареи.

Выбирая себе размыкатель, стоит подумать над тем, какие именно функции девайс будет выполнять на машине. Если вы хотите минимизировать потери тока аккумуляторной батареи, тогда достаточно взять простейший прибор либо сделать его своими руками. Это не сложно. Если это будет часть противоугонного комплекса, рекомендуется подобрать готовое решение от проверенного производителя.

Можно выделить 3 главные задачи, которые выполняет выключатель (он же размыкатель):

• отключает питание бортовой сети, когда машина находится длительное время на стоянке;
• если под капотом стоит пара АКБ, одну из батарей (в основном резервную) можно отключить;
• играет роль простого противоугонного оборудования.

Интересно, что сейчас автоугонщики, вооружённые высокотехнологичным оборудованием, начали забывать и разучились взламывать машины, на которых стоит самый простой размыкатель. Некоторые злоумышленникам может даже в голову не прийти, что на машине стоит подобная система.

Что же касается защиты от утечек тока, то эта проблема широко распространена на современных авто. Они наполнены разной электрикой и потребителями. Останавливая машину, ток продолжает и батареи перетекать к ним. Сюда можно отнести сигнализацию, мультимедийную систему, автомагнитолу, и многое другое. Это уже зависит от конкретной комплектации автомобиля.

Нормой по утечке считается 60-80 мА. Некоторые говорят, что и при утечках около 150-200 мА ничего страшного не произойдёт.

Оставляя машину на длительную стоянку, на 1-2 недели, если не разомкнуть массу АКБ, есть высокий риск того, что при попытке запустить двигатель или просто открыть машину ничего не получится.

Выключатель массы поможет решить такую проблему.

Dodge Ram Чёрное ЧУДОВИЩЕ › Бортжурнал › 39) ВЫКЛЮЧАТЕЛЬ МАССЫ

ВЫКЛЮЧАТЕЛЬ МАССЫВсех приветствую. Пара слов о маленьком новшестве. Давно собирался сделать, но руки дошли только что. За 4,5 года обе АКБ как-то пришли в посредственное состояние. Менять считаю надо обе сразу, да всё почему-то никак не соберусь. А стиль жизни и работы таков, что иной раз из-за руля не вылезаю по нескольку дней, а потом могу столько же непрерывно работать или лениться дома. Пару раз в прошлую зиму налетал на полный разряд основной АКБ, что, как известно, крайне нежелательно. Если не сказать убийственно. Кроме того магнитола подтравливает напругу. Пытались исправить, да не очень-то пошло на пользу. Ну и в дальних поездках в одну (как всегда) машину на стоянках хотелось бы себя подстраховать. Ну кто в горах Кавказа попрётся меня прикуривать? Или во фьёрдах Норвегии… Да и прикурить-то наши машины маломеркой не совсем просто. А потому в конце концов собрался поставить самый что ни на есть простой выключатель массы из салона, чтоб не заниматься беготнёй в подкапотку. Осталось выбрать. Сначала начал с малого. На первом варианте мы видим всем хорошо известный «ключ». Он у меня, собственно, стоит в моторном отсеке на лебёдку и УРА-200 (устройство развязки аккумуляторов). Но это весьма эпизодическое использование. Хотя на маршруте у Немодного видел как у одного участника сгорел чудесным образом такой ключ. Будучи занудой и дотошей — прикупил и распилил этот выключатель. Не думаю, что часто кто этим занимается, потому думаю, что может кому-нибудь поможет не споткнуться. Собственно, комментировать увиденное, думаю нет необходимости.

Далее была очередь всем известного прибора из прошлой жизни. О! Он-то зарекомендовал себя как надо за долгие годы Советского Союза!, подумал я. Но вскрытие показало и его никчемушность. Либо как во всём качество упало, либо ранее ничего получше не было, потому и нравилось. Хотя, надо заметить, что про каждый из осмотренных и отвергнутых мною выключателей в инете есть самые тёплые и благодарные отзывы. Ну и хорошо.

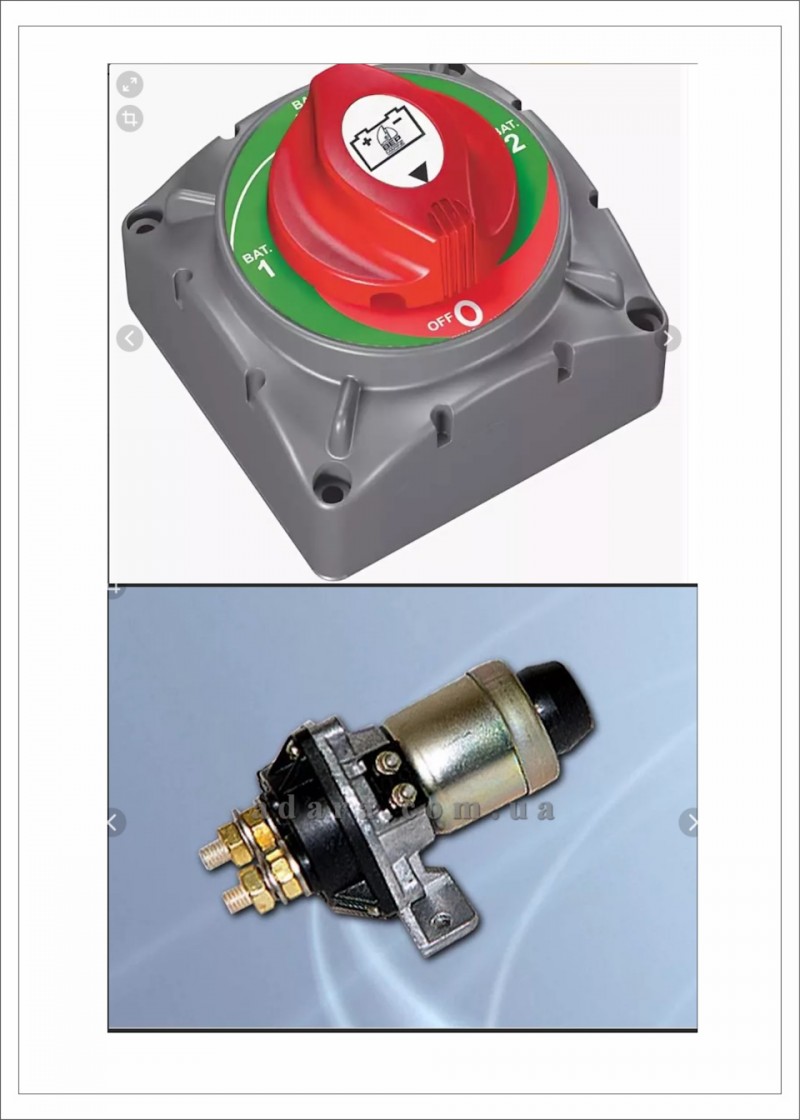

Пришла очередь яхтенного заморского разнорежимного выключателя. Тоже разобрал, посмотрел и отнёс назад. Такие же точечные медномягкие контактики-упорчики, ни каким образом не внушающие мне доверия. Затем выключатель КАМАЗ-Газель. Тоже у многих ходит, радуются люди. Но в ВИТА-Моторс ребята рассказали как не раз их выкидывали с машин. Да и мне нутрянка не больно приглянулась, хоть и первая из увиденных была в полуде.

Сказать по совести — Грюннер я на зуб пробовать не стал. Не нравится мне его ценник. Но после умных консультаций (поскольку для меня что провода, что верёвки, да и плюс от минуса отличаю только по вертикальной палке) решил пойти по другому пути. В элетромонтажнике купил выключатель-разъединитель (рубильник ) DEKraft.Естественно, раздербанил его как и остальные. Понравился. Контактов аж 4 пятна, сферические, покрыты плотным, ножу не сразу поддающимся материалом. Наверное, никель.

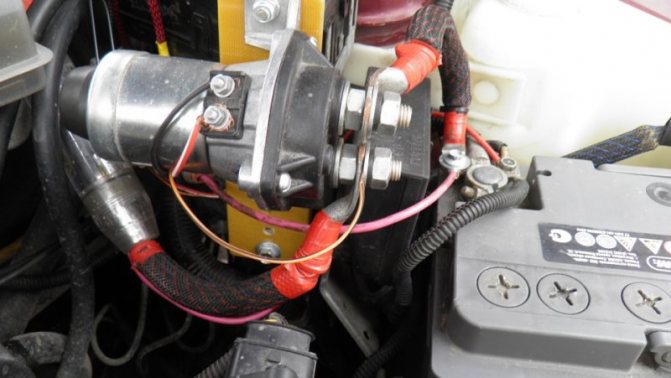

Ну далее — дело шаловливых ручек. Прикупил два рубильничка, кабель в резиновой оплётке на 25 квадратов — и за дело. Поставить решил на водительскую стойку, чтоб включать-выключать было удобно в спешенном состоянии. Трасса оказалась по 1,5 метра ОТ и столько же ДО АКБ. Перед рубильниками кабель располовинил и пустил на два Крафта. Зачем — сам не знаю. Кожей на загривке захотелось. Естественно герметиком на всякий пожарный замазал места присоединения после монтажа.

Покрасил (зачем-то!), надел «фартучек», сделал овальные отверстия в пластмаске с резиновыми защитными прорезями и нашлёпнул.

О чём ещё важно знать

Если вы решились на установку подобной схемы, предварительно стоит учесть несколько важных моментов.

• При наличии в автомобиле устройств и приборов, требующих настройки, в случае отключения массы их потребуется периодически восстанавливать. Обычно это касается настройки времени, даты и пр.
• Размыкание массы не приводит к обнулению одометра, не сбивает настройки ЭБУ, поэтому на этот счёт переживать не стоит.
• Если у вашей сигнализации имеется автономная сирена, в случае размыкания массы она может срабатывать.
• При отсутствии у сигнализации автономного источника питания, отключение АКБ приводит к автоматической деактивации охранной системы. Она просто не будет работать.
• На транспортных средствах с инжекторным типом двигателя в случае размыкания массы отключается и питание контроллера. Это ведёт к удалению всей накопившейся информации.
• Периодически следует проверять состояние контактов и делать замеры сопротивления. Их лучше смазать литолом, а также обновлять смазку.
• Некоторые специалисты сходятся во мнении, что для машин после 2000 года выпуска выключатель лучше не использовать. Если он случайно сработает, когда зажигание включено, иммобилайзер может отвязаться. Автомобилист потеряет возможность доступа к собственной машине. Чтобы восстановить работу, требуется помощь специалистов и внушительная сумма денег.
• Отключение массы приводит к потере ранее внесённых настроек в мультимедийную систему.

Всё это прямо указывает на то, что выключатель массы нужен не всем и не всегда. А если им и пользоваться, то только при острой необходимости.

Подумайте внимательно над целесообразностью и необходимостью использования размыкателя массы автомобильной аккумуляторной батареи. Порой есть смысл сделать устройство своими руками. Но большинство придерживаются мнения, что тут лучше задействовать заводские решения и привлечь опытных автоэлектриков. Выбор за вами.

Проверка массы в авто

Трансмиссии на некоторых моделях автомобилей оснащены шасси или защитным экраном для модулей, датчиков и соленоидов (реле). Вы также можете проверить эти основания, используя свой цифровой мультиметр.

1. Проверьте падение напряжения между коробкой передач и отрицательным полюсом аккумулятора. Падение напряжения должно быть 0,2 В или ниже.
2. Проверьте заземление отдельных шасси, проверив падение напряжения на каждой клемме заземления на коробке передач. Падение напряжения должно быть 0,2 В или ниже.

При необходимости очистите, отремонтируйте или замените заземление коробки передач. Удалите смазку, ржавчину и краску с заземленных клемм или замените поврежденные заземляющие ремни.

Общие значения падения напряжения

Кабели дросселя и другое оборудование могут быть повреждены, когда высокий электрический ток не может найти правильный путь назад к земле.

Дополнительная масса на генератор

Нужна ли дополнительная масса на генератор? Всегда ли есть от неё польза и как просто и быстро организовать дополнительную массу на генератор Вашего автомобиля?

Собственно говоря, сейчас мы кратко и рассмотрим эти вопросы.

Для новых авто этот вопрос не критичен, а вот с годами данная тема становится всё больше актуальной. Ведь с течением времени всё в этом Мире имеет свойство стареть, изнашиваться и терять свои былые свойства.

Так и в этом случае.

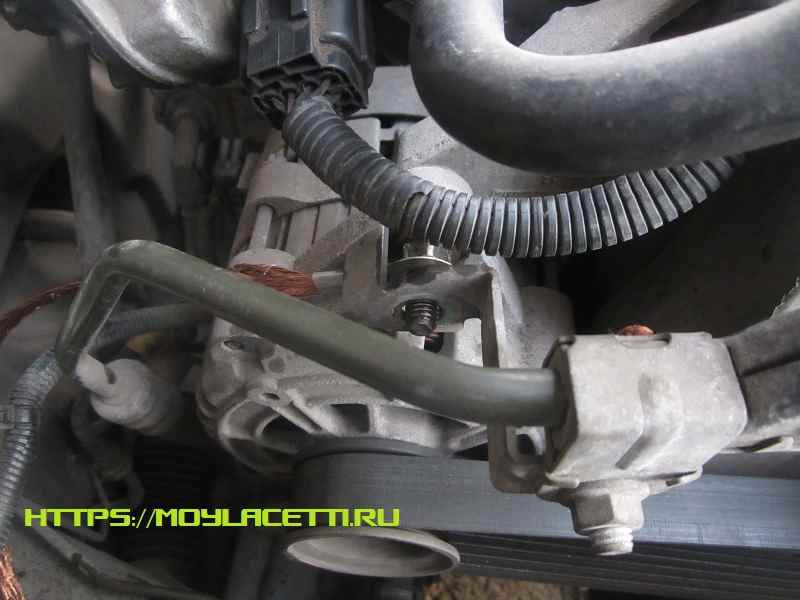

Фактически генератор изначально не имеет на большинстве автомобилей прямой связи с кузовом по линии 31 (масса), а соединяется с ним через множество промежуточных соединений. Ведь сначала генератор прикручен к кронштейну, кронштейн к двигателю

Затем всё это дело выходит на болт крепления стартера. К болту крепления стартера прикручен наконечник провода от отрицательной клеммы АКБ, который соединен с самим проводом через обжим

Этот провод приходит к АКБ и через очередной обжим…

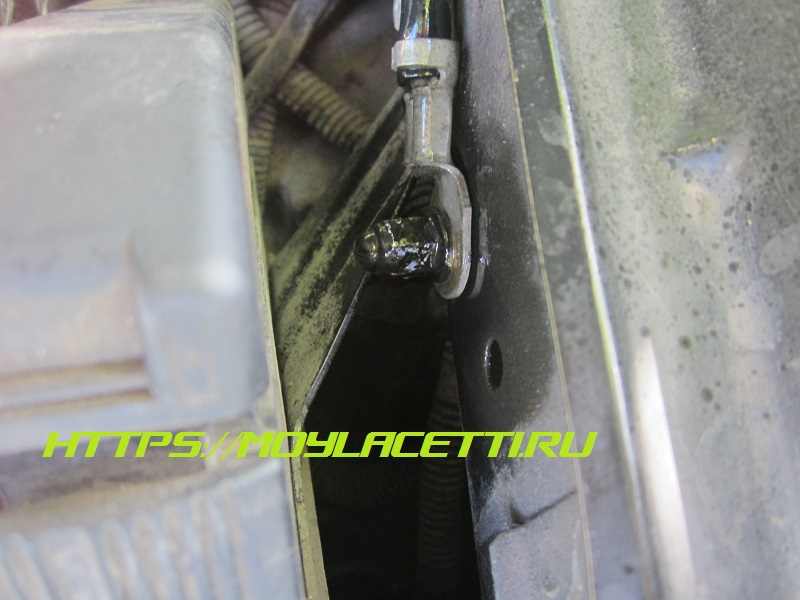

…идет на обжатый наконечник, который прикручен к кузову

Как видим, путь довольно не простой и на каждом участке со временем могут возникнуть препятствия в виде окислов, ослаблении соединений и обжимов, что приводит к падению напряжения в местах контактов и прочим сопутствующим проблемам.

В повседневной жизни простого водителя это проявляется в виде просадок напряжения в бортовой сети при включении потребителей и в не совсем стабильном напряжении в целом.

На графиках же диагностики мы можем увидеть вот такую картину, когда довольно прямая линия в прошлом — превращается в пилу

Как прокинуть дополнительную массу на генератор и куда её прикрутить вариантов тоже не мало и каждый решает сам, как ему поступить. Я лишь покажу, как сделал лично я.

Первым делом приобрёл медную «косичку» длиной 40 см за 25 грн

Для удобства снимаем корпус воздушного фильтра

Наиболее удобно прикрутить дополнительную массу под гайку крепления генератора, где также крепится кронштейн крепления трубки гидроусилителя. Ключом на 12 мм отворачиваем гайку

Снимаем кронштейн, зачищаем, обрабатываем средством для защиты контактов и одеваем наконечник нашего дополнительного провода массы

Устанавливаем на место кронштейн

и закручиваем гайку

Далее мнения разделились. Одна половина мозга была за более простое решение — прикрутить этот дополнительный провод за болт крепления кронштейна трубки кондиционера

Но не хотелось лишний раз тревожить все эти резиночки, да и сама трубка изолирована от массы… В общем, не стал я трогать этот кронштейн и послушал вторую половину мозга, которая советовала мне прикрутиться к одинокому отверстию с резьбой на лонжероне

Немного зачистив и обработав средством для защиты контактов, я выполнил поставленную задачу

Получилось вот так

Ну и собственно, первые результаты. Вот так было

Вот так стало

Как-то так

Надеюсь информация была для Вас интересной.

Всем Мира и ровных дорог!

15+

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Назначение дистанционного выключателя массы

Дистанционный включатель массы — электромеханическое либо электронное коммутирующее устройство, предназначенное для отключения АКБ от всех потребителей бортовой электрической сети автомобиля. Данный выключатель, как понятно из его названия, управляется дистанционно с помощью кнопки в кабине.

Дистанционный выключатель массы выполняет две ключевых функции:

• Полное отключение АКБ от бортовой сети автомобиля/автобуса;
• Выполнение функций противоугонного средства (иммобилайзера).

Таким образом, выключатель помогает не только сохранить заряд батареи, но и предотвращает угон транспортного средства

Скрытная установка выключателя (а также и его кнопки у водительского места) не позволяет злоумышленнику запустить мотор автомобиля или потребует от него взлома аккумуляторного отсека, что привлечет внимание окружающих

Монтаж включателя массы производится довольно просто, здесь нужно отметить несколько основных моментов:

• Выключатель чаще всего монтируется в аккумуляторном отсеке грузовика или автобуса, это необходимо для сокращения длины «массового» провода;
• Силовые клеммы выключателя подключаются в разрыв минусового провода, идущего от аккумуляторной батареи на «массу» автомобиля. Для этого применяется толстый многожильный провод, рассчитанный на высокие токи;
• Одна клемма обмотки электромагнита подключается к клемме «−» аккумулятора;
• Вторая клемма обмотки электромагнита тонким многожильным проводом подключается к кнопке, установленной в любом удобном месте кабины автомобиля (причем эта кнопка может быть скрытой);
• Вторая клемма кнопки тонким проводником в любой точке кабины подключается к «массе». В качестве этой точки выбираются контакт » » любого прибора — магнитолы, замка зажигания, блока реле и предохранителей и т.д.;
• В кабине устанавливается кнопка без фиксации, так как на электромагнит нужно подавать лишь кратковременный импульс тока, достаточный для втягивания якоря и срабатывания фиксатора.

Читать далее: Как восстановить хромированную поверхность деталей

Для безопасности подключение обмотки электромагнита к кнопке осуществляется через предохранитель (обычно на 5 А), а для удобства между кнопкой и массой рекомендуется устанавливать контрольную лампу. При необходимости кнопка может подключаться к выключателю массы через дополнительное реле, это оправдано при использовании кнопки, рассчитанной на малый ток, в грузовиках и автобусах с электросистемами, имеющими мощных потребителей.

Выключатель и вся связанная с ним электрическая цепь отличается надежностью и может без проблем служить многие годы. Однако при неудачном расположении выключателя (например, если он плохо защищен от влаги и грязи) в нем может возникнуть коррозия, которая приведет к ухудшению контакта между контактным диском и клеммами, а также между клеммами и соединенными с ними проводами. В этом случае выключатель можно разобрать и прочистить.

Иногда возможны и более серьезные неисправности выключателя — обрыв обмотки электромагнита, поломка фиксатора, проседание или поломка пружин, деформация штока якоря и другие. В этих случаях гораздо проще и дешевле полностью заменить выключатель.
