Замена втягивающего реле на стартере ваз 2110 своими силами

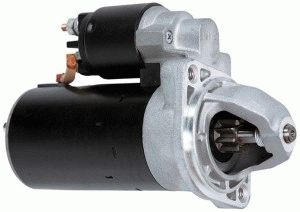

Конструкция стартера

Агрегат, используемый для запуска двигателя автомобиля, по своей сути является компактным и мощным электродвигателем, конструкция которого дополнена несколькими специфическими деталями:

• Расположенным на валу якоря бендиксом (обгонной муфтой), необходимым для передачи крутящего момента от электромотора на коленчатый вал ДВС.
• Вилкой, продольно перемещающей муфту по валу якоря. Она установлена в передней крышке (маске) стартера.
• Втягивающим реле, приводящим в движение вилку и замыкающим электрическую цепь, по которой ток поступает на обмотки электромотора. Оно, как и вилка, установлено на передней крышке.

Передача крутящего момента к бендиксу может производиться напрямую или через повышающий крутящий момент планетарный редуктор, который монтируется в основном корпусе узла, его передней или задней крышке.

Устройство втягивающего реле стартера

Конструкция узла довольно проста. Внутри металлического корпуса находятся:

1. Сердечник, который также называют якорем или ротором. Сердечник изготавливают из магнитного либо намагничиваемого сплава, либо выполняют в виде стального стержня с обмоткой.
2. Приводной шток, закреплённый на сердечнике.
3. Возвратная пружина якоря.
4. Замыкающий шток с расположенной на нём контактной пластиной.
5. Пружины сжатия и возврата контактной пластины.
6. Втягивающая обмотка.
7. Удерживающая обмотка.
8. Задняя крышка реле, изготовленная из диэлектрического материала, чаще всего пластика.
9. Проходящие сквозь крышку болты с расположенными на их внутренних концах контактными пластинами. С одного из этих болтов ток подаётся на втягивающую и удерживающую обмотки.
10. В некоторых случаях имеются одна или две дополнительные клеммы для подачи напряжения на обмотки.

Узел в сборе крепится винтами или болтами к передней крышке (маске) стартера.

Как провести ремонт стартера на ваз 2110

Перед тем как начинать ремонт стартера, его необходимо снять с автомобиля и провести проверку его работоспособности.

• Сначала откручивают гайку, и аккуратно снимают провод и после этого можно будет снять втягивающее реле, и здесь уже ничего мешать не будет. После этого опять выкручивают гайки, чтобы снять стяжные шпильки, которые крепят статор, и затем его можно будет снять от передней крышки.
• Затем можно убрать удалить планетарные шестеренки, которые находятся на редукторе и его снимают со стартера. Но шестеренок может быть разное количество, три или четыре. Если их 4, то необходимо в самом начале снять центральную, и после этого все остальные легко снимутся. Не стоит забывать, что их тоже нужно тщательно осмотреть, чтобы не было зазоров, ржавчины, иначе их
• нужно будет заменить.
• Если говорить про втягивающее реле, то на нем располагаются несколько болтов, и при необходимости снятия их нужно открутить, и далее с особой аккуратностью его снимают со стартера. Конечно, проводят проверку, ее можно провести путем подсоединения к тяговому реле омметра, но перед этим нужно полностью утопить якорь. При этой проверке, если устройство будет показывать ноль, то реле исправно, и причина поломки не в нем.
• После этого используя молоток и ключ, аккуратно сбивается ограничительное кольцо, но под него нужно что-нибудь подложить, чтобы не произошла деформация. Затем отверткой снимают стопорное кольцо и еще одно ограничительное, которое отвечает за ход вала. Таким образом, разбирается весь привод и необходимо проверить все детали на износ, если что-то не так, что их нужно заменить.
• Затем при помощи отвертки поддевается передняя крышка со статора, и если там есть шестеренка, то ее тоже снимают.
• И на завершительном этапе необходимо открутить два болта с крышки статора и ее снять. И вот тут открывается вид на щеточный узел стартера, но чтобы их достать нужно убрать переднюю опору и упорную шайбу, но тут есть специальные магниты. Разжав их можно будет вытащить якорь из статора, после этого проводят осмотр коллектора и обмотки, здесь не должно быть деформаций и прогоревших частей. Если все эти повреждения есть, то якорь лучше всего поменять на новый, а если все нормально, то можно просто почистить. Это можно сделать при помощи шлифовальной бумаги или водой с моющими средствами. После этого якорь просушивают и при помощи сжатого воздуха, чтобы убрать остатки загрязнения и воду.
• Немного стоит рассказать о щетках устройства для них здесь предусмотрен специальный щеткодержатель. Он должен быть без видимых повреждений, если их нет, то можно собирать обратно, а если есть то лучше провести замену.

Теперь можно приступать к сборке устройства, но перед этим следует промазать все детали устройства смазкой, а привод лучше всего полностью окунуть в моторное масло. Но после этого необходимо чтобы масло стекло, проверить все детали на вращение. Если снимались щетки, и они менялись, обратно их вставляют при помощи специальной оправки. Но если ее нет, то можно поступить другим образом в устройстве есть два винта и именно здесь нужно закрепить щетки, а после якорь смазать маслом и все четыре щетки поставить на место. Но тут не нужно устанавливать специальные пружины под щетки, и затем надевают на коллектор якоря, и вот только после этого устанавливаются пружины щеток. И теперь можно проводить установку остальных деталей стартера в обратном порядке.

Проверка

Ваз 2110 втягивающий стартер

Для проверки работоспособности стартера потребуется аккумулятор и два провода:

• Сначала снимается стартер;
• При помощи первого провода вывод втягивающего реле присоединяется к положительной клемме аккумулятора;
• Второй кабель подводится к минусовой клемме с массой стартера;

Примечание: если будет щелчок, то это говорит о том, что механизм, «бендикс» работает

Важно, чтобы щелчок был резким и быстрым. Если же звук кажется вялым, затянутым, то внутри механизма, что-то не ладно, например, сгорели пятачковые контакты

Ваз 2110 не крутит стартер втягивающее щелкает

В том случае, если после проведения проверки есть подозрения, что требуется ремонт стартера, то следует сразу же отправляться за приобретением новой запасной части. Если стартер неразборный, то необходимо заменять полностью втягивающее реле. Если же разборный, то:

Для ремонта втягивающего реле откручиваются винты на крышке корпуса реле.

Примечание. В некоторых случаях требуется отпаять концы обмотки, они могут быть помехой для снятия крышки.

После снятия крышки проверяются силовые контакты, во многих случаях они становятся причиной поломки прибора.

Примечание. При возможности следует заменять старые контакты новыми. В том случае, если контакт пострадал не сильно, то пригоревшая поверхность убирается при помощи мелкозернистой наждачной бумаги.

После этого конструкция собирается в обратном порядке.

Втягивающее реле установлено под капотом и располагается на стартере. Во время покупки нового, необходимо взять с собой нерабочий элемент и попросить в магазине аналогичный – в таком случае ошибки исключены. Все производители делают на втягивающем реле свою маркировку. Устройство фиксируется с помощью трех винтов.

Ваз 2110 снимаем стартер втягивающий

Как установить втягивающее реле стартера ВАЗ-2110?

1. Снимаем клеммы с аккумулятора, ставим коробку передач в нейтральное положение, в противном случае при включении стартера автомобиль может начать движение.
2. Приобретаем четырёхконтактное реле с разомкнутыми контактами, три провода с «мамами», которыми будем подключать реле к втягивающему стартеру и плюс к массе, из них: два по 25 см — на одном «мамы» по обоим концам, один с клеммой на одном конце и кольцом под болт М8 на другом, так же 5см с клеммой и кольцом под М6.

1. Соединяем реле с втягивающим следующим образом:

1. На массе одной гайкой затягиваем провода, второй закрепляем реле, плюс пойдёт с силовой шпильки:

Как проверить реле стартера

Прежде всего, проблема в несрабатывании двигателя может быть заключена в поврежденной проводке. Поэтому проверку следует начать с неё. Если она в полной исправности, следует проверить реле стартера. Большая вероятность, что оно попросту не работает.

Если щелчок слышен, но двигатель не запускается, следует проверить работоспособность контактных пар. Для этого отверткой вынимает клемму и замыкаем её с клеммой стартера. При этом должен поддаваться ток и если двигатель срабатывает, значит контактные пары не повреждены, и проблема кроется в других деталях.

Также в полную проверку реле стартера входит и проверка напряжения, так как нехватка энергии служит причиной недостаточного вращения маховика, и таким образом невозможности запустить двигатель. В этом случае понадобится специальный мультиметр. Один щуп необходимо присоединить к плюсовой клемме, а другой к массе. Затем следует повернуть ключ зажигания, и посмотреть на показатели мультиметра. Если они ниже доступной нормы, значит для запуска двигателя не хватает напряжения.

Все эти процедуры можно проводить, не снимая стартер с автомобиля, что облегчает работу. Однако если требуется полный осмотр реле с его снятием, следует помнить о правилах безопасности. Крутящийся момент довольно сильный, поэтому лучше всего поместить устройство на землю на безопасном расстоянии

Проводить разборку деталей также следует осторожно, так как неправильная проверка может нанести серьезные травмы

Как установить дополнительное реле стартера на ВАЗ 2110? Схема сборки

Система зажигания ВАЗовских авто до 2003-го года выпуска была одним из самых слабых мест в бортовой электросети. Всему виной генерация высокого напряжения и отсутствие возможности разгрузить стартерный узел. Чтобы решить проблему слабого стартера, конструктора и разработчики автотранспорта приняли на вооружение вспомогательное реле стартера ВАЗ 2110.

Что конкретно дает установка дополнительного реле?

1. Разгружает контактную группу в замке зажигания
2. Предотвращает спекание контактов стартера из-за длительного зажигания
3. Размыкает электроцепь, когда двигатель уже запустился, а ключ зажигания установлен в положении «стартер»

Разумеется, дополнительное реле стартера ВАЗ 2110 (схема на фото) не является панацеей от всех бед бортовой электроники. Специалисты с опытом рекомендуют модернизировать электросеть комплексно. В список работ может входить и установка конденсаторов, и монтаж вспомогательного АКБ, и замена массы, и прочие-прочие работы.

К этому можно добавить, что схема подключения стартера ВАЗ 2110 есть даже не у всех последних модификаций этого авто. Если бортовая электроцепь хорошо сбалансирована и проработана, то дополнительное реле и вовсе не нужно.

Как проверить наличие дополнительного реле в стартере?

Если выжать педаль газа и перевести ключ в положение «стартер», то через 12 секунд стартер автоматически отключится. Так задействуется режим продувки цилиндров. То есть, топливо не подается в рабочую камеру.

Если стартер не отключился, значит реле отсутствует. В этом случае желательно установить доп реле стартера ВАЗ 2110 (схема подключения отмечена в инструкции этого обзора).

Что понадобится для установки доп реле?

1. Реле на 4 контакта с силой тока от 30 до 40 (А). Чаще всего используется 30-амперное реле
2. Повод с сечением в районе 1,5 (мм2)
3. Плоские разъемы «мама» (5 шт)
4. Плоский разъем «папа» (1 шт)
5. Кольцевые разъемы на 6 и 8 (мм)

Когда материалы подготовлены, смотрим, как подключить реле стартера. Кстати, есть доходчивое видео на эту тему:

Обратите внимание, что в автомагазинах продаются уже готовые к установке комплекты дополнительного реле. В таком наборе есть и хороший провод, и качественные кольцевые разъемы

Все элементы промаркированы и выполнены в едином стиле. С такими материалами легко и приятно работать самостоятельно.

Принцип работы агрегата и его неисправности при пуске

Представление о работе стартера дает его схема включения. При повороте ключа зажигания подается напряжение от аккумулятора на катушки втягивающего реле. Реле втягивает сердечник, тем самым через рычаг-вилку сцепляет бендикс с маховиком и одновременно через внутренний контакт включает в работу двигатель стартера. Как показывает схема, в этот момент отключается втягивающая катушка, так как разница уровня напряжений на ее клеммах при включенных внутренних контактах реле равна нулю.

Устройство стартера ВАЗ 2110

Весь этот процесс происходит в доли секунды. После запуска двигателя внутреннего сгорания ключ переводится в положение зажигания, реле стартера обесточивается, размыкается его внутренний силовой контакт, обесточивается двигатель стартера, сердечник реле возвращается в исходное положение и через рычаг-вилку отводит бендикс с шестерней привода из зацепления с маховиком коленчатого вала.

Благодаря кратковременной работе, стартер ВАЗ служит долго и надежно, но бывают и неприятные неожиданности, когда он отказывается работать. В таком случае легко разобраться в характере поломки, если исследовать включение стартера согласно следующему определению неисправностей. Отзывы водителей позволяют указать на них, как на наиболее часто встречающиеся.

Поломку шестерен планетарной передачи или бендикса можно определить на слух. Если при запуске слышен шум электродвигателя стартера, но двигатель автомашины не реагирует, то логичен вывод: втягивающее реле работает, внутренние силовые контакты целы, электродвигатель стартера исправен. В таком случае стартер на ВАЗ требует снятия и разборки для поиска неисправных деталей с последующей их заменой.
Отсутствие напряжения управления на реле стартера или его поломка определяются также на слух. В этом случае не слышно срабатывания реле и шума работающего электродвигателя. Для точного определения характера неисправности следует на управляющую клемму реле подать плюсовое напряжение с аккумулятора напрямую

Необходимо принять меры предосторожности, поставив рычаг переключения передач в нейтральное положение, а машину на ручной тормоз. В случае срабатывания реле с запуском двигателя ищем обрыв электрической цепи до него (в замке зажигания и соединительных проводах)

Иначе ищем поломку во втягивающем реле (обрыв катушек, механические поломки).
Отсутствие напряжения на электродвигателе, его изношенные щетки или обрыв обмоток якоря тоже определяются на слух. В таких ситуациях реле при запуске щелкает, но не слышен шум вращения двигателя стартера. Стоит прежде всего убедиться в наличии напряжения на электродвигателе после реле, то есть в целостности внутреннего контактного соединения последнего. Если напряжения нет, то вывод прост: отсутствует контакт внутреннего соединения реле. Потребуется его разборка и чистка контактов. При положительном результате придется снять стартер и, разобрав его со стороны щеток, определить их целостность. Если щетки в норме, то предстоит полная разборка стартера и оценка работоспособности якоря привода.

Автомобиль: ВАЗ-2112. Спрашивает: Петров Виктор. Суть вопроса: Где находится реле стартера ВАЗ-2112?

Добрый день! У меня перестала заводиться машина. Я владелец ВАЗ-2112, 16-ти клапанный двигатель. Начинаю заводить, а она не заводится, и при этом даже стартер не крутит совсем. Подсказали в первую очередь посмотреть реле стартера, а как найти его вообще не сказали. Подскажите, пожалуйста!

Как установить втягивающее реле стартера ВАЗ-2110?

1. Снимаем клеммы с аккумулятора, ставим коробку передач в нейтральное положение, в противном случае при включении стартера автомобиль может начать движение.
2. Приобретаем четырёхконтактное реле с разомкнутыми контактами, три провода с «мамами», которыми будем подключать реле к втягивающему стартеру и плюс к массе, из них: два по 25 см — на одном «мамы» по обоим концам, один с клеммой на одном конце и кольцом под болт М8 на другом, так же 5см с клеммой и кольцом под М6.

1. Соединяем реле с втягивающим следующим образом:

1. На массе одной гайкой затягиваем провода, второй закрепляем реле, плюс пойдёт с силовой шпильки:

ВАЗ 2110 — замена втягивающего реле стартера

Самой частой причиной, по которой не срабатывает стартер автомобиля, является неисправность втягивающего реле. Вы можете ездить на своем автомобиле и нечего не подозревать, как в один прекрасный момент машина перестанет заводится, нужно будет звать друзей и заводить с толчка. Чтобы быть вооруженным и знать особенности стартера, сегодня мы расскажем как заменить втягивающее реле на ВАЗ 2110 своими руками.

Симптомы неисправности могут быть различными, например, реле щелкает, но сам стартер не крутит, или же бывает такое, что при повороте ключа зажигания нет никаких признаков жизни. Чтобы быстро устранить неисправность, нужно иметь в наличии такие инструменты:

— отвертка плоская;— головка на 8;— трещотка.

Напомним, что в предыдущей статье мы рассказывали как заменить шаровые опоры на ВАЗ 2110 своими руками. Учитывая качество деталей на сегодняшний день, выполнять замену требуется чуть ли не каждые 5-6 месяцев, поэтому рекомендую сохранить инструкцию в закладки.

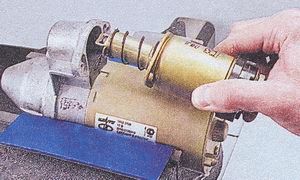

Замена втягивающего реле стартера своими руками

1. Можно выкручивать и заменить реле не снимая стартера с автомобиля, но лучше все это делать на снятом с машине устройстве. Когда это выполнили, необходимо открутить гайку крепления клеммы к шпильке, как это показано наглядно на приведенном фото.

2. Затем аккуратно снимаем клемму и отводим ее с проводом немного в сторону.

3. Теперь с задней стороны стартера необходимо открутить два болта при помощи обычной плоской отвертки. Наглядно все это продемонстрировано на картинке.

4. Теперь не испытывая никаких сложностей можно вынимать реле. аккуратно потянув за него назад. Если оно не снимается, значит нужно его слегка приподнять, чтобы оно вышло из зацепления с якорем.

5. Если же оно вынулось отдельно от пружины, то ее можно извлечь потом вместе с якорем.

При необходимости надо купить новое втягивающее и установить на стартер в обратной последовательности. Стоимость данной детали для автомобилей ВАЗ 2110 примерно составляет порядка 600 рублей. Но согласитесь, уж лучше заплатить эти деньги, чем покупать новый стартер за 3500-4000 рублей. Установку проводим строго в обратном порядке, и проследите обязательно за тем, чтобы якорь вошел в зацепление, как это было до снятия.

Как заменить втягивающее реле стартера на ВАЗ 2107 Одной из основных причин поломки стартера на ВАЗ 2107 является выход из строя втягивающего реле. Увидеть первые симптомы неисправности — это когда при повороте ключа зажигания слышны щелчки, а стартер так и не начинает крутить. Сегодня мы рассмотрим

Замена втягивающего реле на ВАЗ 2115 Втягивающее реле в стартере ВАЗ 2115 является самым уязвимым местом, поэтому когда возникают неисправности в работе стартера, стоит сразу обращать внимание на эту деталь. Симптомы неисправности втягивающего реле могут быть разными, начиная от

Ремонт разборного втягивающего реле

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

1. Откручивают гайки крепления крышки корпуса.
2. При необходимости дополнительно отпаивают концы обмоток.
3. После снятия крышки осматривают силовые контакты:

• При их подгорании производят зачистку поврежденной части наждачной бумагой;
• При износе производят замену.

1. Устройство собирается в обратном порядке и проверяется на работоспособность.
2. Отремонтированное реле устанавливается обратно на стартер.

Втягивающее щёлкает, но стартер не крутит. Простое решение проблемы за копейки

Приветствую вас, дорогие читатели.

В конце зимы у моего автомобиля начала проявляться проблема со стартером: втягивающее щёлкает, но стартер не крутит.

По-началу помогало простое выключение-включение зажигания. Из-за этого появлялись мысли о том, что неисправность кроется не в стартере, а в замке зажигания.

Однако постепенно, с каждой неделей, проблема всё больше прогрессировала и теперь выключить-включить зажигание стало недостаточно. Приходилось открывать капот, шевелить провода, подходящие к стартеру. Когда машина после такой процедуры заводилась, я понял, что дело тут совсем не в замке зажигания.

Также заметил, что если аккумулятор снять и полностью зарядить, то . Вывод: стартеру не хватает энергии.

А какая наиболее частая причина такой проблемы? Закисленные контакты.

После того, как простое применение аналога WD-40 не помогло, было решено снять стартер:

Предварительно сняв минусовую клемму с АКБ, открутил два болта, которые держат стартер и вот пусковое устройство двигателя в моих руках.

Он был весьма грязный, как снаружи, так и внутри. Контакты оказались также грязными:

Интересовал меня именно толстый, маленький, многожильный провод, который идёт от втягивающего реле в корпус самого стартера. Ведь втягивающее щёлкает — значит к нему ток идёт, а вот до стартера по этому проводу не доходит.

Все контакты почистил наждачной бумагой зернистостью 180, хорошо обработал аналогом WD-40, после чего установил на место.

Далее этап проверки. Ситуация однозначно стала лучше, теперь не нужно включать-выключать зажигание, а тем более лезть под капот.

Однако не всё идеально, довольно часто, после поворота ключа, возникает вот такая ситуация: стартер покрутит, после этого останавливается, далее идёт пауза 1-2 секунды, после чего он вновь начинает крутить, после этого обычно двигатель обычно заводится. Ключ при этом на протяжении всего этого времени повёрнут в положение «заводить».

Здесь уже проблема скорее всего в свечах, их нужно почистить или заменить, чем я и займусь. Если у вас есть другие предположения, то напишите их в комментарии, ознакомлюсь, возможно у меня действительно что-то другое.

В любом случае, проблема уже не такая выявленная, как была раньше, поэтому результат в любом случае положительный. Да и стоимость его совсем небольшая, думаю у каждого в гараже найдётся наждачная бумага и что-то вроде WD-40.

Где находится реле стартера на ваз 2110 инжектор 8

Многие автовладельцы при невозможности завести двигатель с помощью стартера, начинают «грешить» не на него (работоспособность довольно просто можно проверить), а на реле.

Но… обыскивают все подкапотное пространство, и ничегошеньки не обнаруживают, даже отдаленно похожего на искомое. Вот почему на различных форумах все время проскакивают вопросы о том, где находится реле стартера ВАЗ 2110, и как его отыскать.

Схема-устройство стартера

Ответ на этот вопрос довольно прост: оказывается, на многих автомобилях довольно большого семейства «десяток» дополнительное реле конструкцией не предусмотрено, и вы его здесь не найдете!

Реле стартера

Втягивающее реле стартера

Устройство и работа

Стартер на ВАЗ 2110 сконструирован таким образом, что непосредственно в нем находится тяговое реле, обеспечивающее вращательное движение шестерни привода. Ее запуск происходит при сцеплении с зубьями маховика коленвала. То есть, если неисправно втягивающее устройство, то и запуск двигателя не состоится.

Кроме того, именно тяговая обмотка при замыкании контактов призвана обеспечить питание на электродвигатель стартера от АКБ. Когда контакты замыкаются, срабатывают блокировки, втягивающая обмотка отключается.

Управляется втягивающее реле прямо от замка зажигания, и служит также для защиты стартера. Но поскольку оно потребляет много тока, со временем в контактной группе исчезает надежный контакт.

Это проявляется в том, что работа запускающего двигатель механизма нечеткая, то срабатывает, то нет, или медленно вращается. В принципе, решить эту проблему можно, нужна просто самостоятельная установка дополнительного реле, что многие и делают.

Проверка

Для того, чтобы проверить, исправно ли тяговое реле, нужно вначале добраться до стартера. Расположен он под капотом, в стандартном для ВАЗов месте – слева ниже АКБ, около КПП.

Сам стартер и втягивающее устройство находятся в одном корпусе, на котором также имеются две клеммы. Демонтируя или устанавливая на место устройство, следует быть предельно внимательным, чтобы не замкнуть эти клеммы.

Нужно проверить предел напряжения, который имеет тяговое реле. Граничное напряжение – не более 8В. Кроме того, температура во время процесса срабатывания не должна быть выше 25°С, иначе надежной работы и защиты стартера не дождетесь.

Кроме того, можно иногда можно визуально заметить поломку. В таком случае необходима установка нового механизма, но вначале нужно произвести разбор.

Снятие

Демонтаж и разбор производится так:

• От АКБ отключить «минус»;
• Снять воздушный фильтр;
• Отсоединить колодку проводов, идущих на тяговое реле;
• Открутить гайку, крепящую наконечник силового привода (ключ 13);
• Открутить гайки, крепящие стартер (ключ 15). Верхняя гайка скручивается легко, а к нижней нужно еще подступиться;
• Снять стартер;
• Открутить гайку от нижнего вывода тягового реле и отключить провода;
• Открутить его крепежные болты (ключ 8), снять.

Неисправности

После снятия нужно внимательно проверить втягивающее реле. Вот список возможных поломок:

• Раскрутились/ослабли гайки, которыми крепятся наконечники проводов. Элементарно решается подтягиванием гаек;
• Окислились провода, или обмотки, соединения. Здесь может потребоваться замена или просто очистка;
• В цепи питания есть обрывы. Лечение – замена цепи;
• Якорь срабатывает несвоевременно или работает вхолостую. Предписана замена;
• Еще нужно проверить, нет ли замыкания между витками обмоток (их здесь две).

Для проверок используется омметр.

Как заменить?

Если тяговое реле оказалось неисправным, самостоятельным ремонтом лучше не заниматься, чтобы не вызвать блокировки всей системы запуска двигателя. Лучше всего его сразу заменить новым, установка которого не должна вызвать трудностей, и осуществляется в обратном разборке порядке.

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше произвести компьютерную диагностику. Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме заряженного АКБ. Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

• неисправность обмотки втягивающего реле (обрыв);
• износ щеток электродвигателя стартера;
• поломка ламелей коллектора;
• обрыв обмотки якоря;
• отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
• отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.
