Двигатель vq35hr nissan: характеристики, ресурс

Двигатель VQ35DE

Этот мотор изготавливают с 2000 года и в Инфинити ФХ35 его ставили на первое поколение с 2006 по 2008 год. Также этот силовой агрегат известен под другим кодовым обозначением V4Y, что встречается на авто марки Рено. Наверное, это самый известный 3.5-литровый V-образный силовой агрегат производства Nissan. Его изготовлением по сей день занимается Smyrna Plant Iwaki Plant. Состоит из алюминиевого блока цилиндров, пары алюминиевых головок блока цилиндров DOHC и газораспределительного механизма с приводом от цепи. В наиболее часто встречаемой модификации получил 280 лошадиных сил (столько же сил и в Infiniti FX35). Мотор оснащен системой CVTCS на впускных распредвалах, к прочим особенностям ДВС можно отнести кованые шатуны вместе с коленчатым валом, молибденовое покрытие поршней. Как и в случае с VQ35HR, здесь отсутствуют гидравлические компенсаторы, следовательно, регулировка тепловых зазоров осуществляется вручную (примерно каждые 100 тысяч километров пробега).

Из достоинств двигателя VQ35DE можно отметить высокие показатели мощности, огромный запас для дальнейшего тюнинга и модернизации, широкое распространение на вторичном рынке, обилие комплектующих и запасных частей, довольно высокую надежность и потенциал. Есть ли недостатки? Конечно, без них тоже никак. Этот мотор трудно назвать экономичным, стоит готовиться к расходу топлива в районе 14-15 литров в городском цикле и 8-9 литров в загородном. Плюс нет гидрокомпенсаторов, что также можно отнести к незначительным, но недостаткам движка. В целом, все проблемы, которые характерны VQ35HR, относятся к VQ35DE – масложор, небольшие поломки, такие как выход из строя вискомуфты вентилятора охлаждения, ненадежные уплотнители маслоканалов под передней крышкой. Ресурс двигателя Infiniti FX35 с этим мотором находится примерно на одном уровне, что и в модификации с VQ35HR – 400 тысяч километров пробега.

Cylinder head

The cylinder head is made of strong, light aluminum alloy which gives it good cooling efficiency. The engine is equipped with hydraulically actuated CVTC (Continuous Variable Valve Timing Control) for intake cams and electromagnetic Valve Timing Control (e-VTC) on the exhaust side.

The camshafts are driven by single primary and two secondary chains. The primary timing chain transmits the rotational movement from the crankshaft to the intake camshafts, the secondary chains connects intake and exhaust sprocket on each head respectively.

The intake valve diameter decreased from 37.0 mm (1.45 in) on DE-version to 36.6 mm (1.44 in) on HR-engine and the exhaust valve diameter decreased from 31.2 mm (1.22 in) to 30.2 mm (1.18 in), respectively. The VQ35HR motor does not have hydraulic lifters, so special valve lifters are used to adjust the valve clearance.

To reduce air intake resistance, the new VQ engine adopts asymmetrical twin intake configuration. To support high-rev, high-power engine performance, the VQ35HR engine adopts a straight intake port design.

Тюнинг VQ35DE

Первоначальный способ улучшить двигатель VQ35DE – сделать чип-тюнинг, что добавит 10 л.с. Но это слишком мало и нерационально, ведь этот мотор обладает неслабым потенциалом.

Чип-тюнинг двигателя VQ35DE на Nissan Murano

Добиться мощности в 400 лошадей можно атмосферным тюнингом либо установкой турбины.

Распредвалы с фазой 272/272

В первом случае устанавливаются кованые поршни и болты шатунов, увеличенные клапаны, распредвалы с фазой 272/272, форсунки производительностью 440 см³/мин, прямоток и новая прошивка. Цена на такую модернизацию приводит ко второму варианту тюнинга – установке турбины.

Коленвал и шатунно-поршневая группа

Для этого меняют шатунно-поршневую группу. Устанавливают форсунки на 600cc, делают портинг головки блока и, конечно, добавляют компрессор с наддувом 0,4 бар.

APS Twin Turbo Kit

Есть и готовые турбо-киты для VQ35DE, с легкостью поднимающие мощность до 400-500 лошадей. Даже 1000 л.с. не предел для этого двигателя, но таким фундаментальным апгрейдом занимаются единицы.

Причины нестабильной работы и жора масла на двигателе Nissan 3.5 V6 (VQ35)

Под капотом многих больших и флагманских Nissan в начале 2000-х устанавливали 3,5-литровый атмосферный V6 рабочим объемом 3,5 литра. Это двигатель VQ35, не раз получавший награды как «Лучший двигатель года». Этот силовой агрегат пришел на смену 3-литровому VQ30.

Помимо автомобилей Nissan этот мотор нашел применение на моделях Infiniti и Renault Latitude, Laguna и Vel Satis под обозначением V4Y.

3,5-литровый двигатель Nissan пережил несколько модернизаций, отразившихся в первую очередь, на его мощности. Отличия между ними можно найти в следующих деталях:

• конструкции впускного коллектора;
• конфигурации головок блока;
• усилении V-образного блока;
• менее упругих пружинах клапанов.

Кроме того, версии двигателя Nissan V6 для установки на кроссоверы и «легковые» автомобили получили немного разные распредвалы, отличающиеся подъемом клапанов и фазами открытия. На кроссоверах фазы короче, подъем клапанов немного меньше.

Версии двигателя VQ35:

• VQ35DE, 228-255 л.с.
• VQ35DD, 228-311 л.с.
• VQ35HR, 297-311 л.с.

Двигатель Nissan V6 получил кованный коленвал, обеспечивающий поршням ход в 81,4 мм. Степень сжатия – 10,3. На поршни, диаметр которых составляет 95,5, мм было нанесено покрытие из молибдена.

В приводе клапанов отсутствуют гидрокомпенсаторы, поэтому тепловые зазоры клапанов необходимо регулировать каждые 100 000 км.

На практике, двигатель VQ35 не нуждается в регулировках зазоров в течение гораздо более длительного периода эксплуатации.

Модификация VQ35HR появилась в 2006 году и нашла применение на автомобилях Infiniti. Фазовращатели здесь присутствуют на всех распредвалах. Кулачки распредвалов шире и выше, диаметр клапанов больше.

Блок такого двигателя усилен – он обладает большей жесткостью. Длина шатунов была увеличена со стандартных 144 мм до 152,2 мм, степень сжатия увеличена до 10.6. Впускной коллектор и каналы в ГБЦ шире.

Двигатель VQ35HR развивает 7500 об/мин, а максимальная мощность в 306 л.с. достигается при 6800 об/мин.

В 2007 году двигатели VQ35 уступили место агрегату VQ37, рабочий объем которого составляет 3,7-литра.

Проблемы и надежность двигателя Nissan 3.5 V6 (VQ35DE)

Широко распространенная V-образная «шестерка» Nissan отметилась несколькими неисправностями, приводящими к значительным расходам со стороны владельцев автомобилей.

Жор масла

Надежная и неприхотливая конструкция двигателя Nissan 3,5 V6 не имеет предпосылок к увеличенному расходу масла. Однако слабину дали катализаторы, оказавшиеся очень чувствительными к качеству топлива. Керамическая решетка катализаторов не только забивалась, но и разрушалась.

Из-за противодавления во впускном коллекторе возникали предпосылки для засасывания абразивной керамической пыли в цилиндры. Там абразивная пыль «шлифовала» стенки цилиндров, возникали задиры.

Как следствие, снижалась компрессия и проявлялся жор масла – моторное масло оставалось на стенках цилиндров и сгорало.

Вообще потребление масла на угар в количестве 1 литр на 1000 км для двигателя Nissan 3.5 V6 – это норма. И тут главное не допустить сильного падения уровня масла, т.к. в этом случае можно доездиться до задиров или даже проворачивания вкладышей на фоне отсутствия смазки.

Перегрев двигателя Nissan 3.5 V6

Двигатель склонен к перегреву, хотя такая проблема случается не часто. Обычно из-за загрязнения радиаторов или сильного снижения количества антифриза. В результате перегрева обычно происходит деформация головок цилиндров.

Причины троения двигателя Nissan 3.5 V6

«Троение», то есть нестабильная работа двигателя, сопровождающаяся потряхиванием и вибрациями, часто возникает с этим силовым агрегатом.

В большинстве случаев проблема кроется неисправном датчике массового расхода воздуха или проблемами с зажиганием: выходом из строя катушек или свечей.

Также нередко шестую свечу двигателя заливает маслом, просачивающимся в ее колодец через прокладку в клапанной крышке. В таком случае приходится менять клапанную крышку, поскольку прокладка идет только с ней в сборе.

Также причинами неровной работы мотора Nissan 3.5 V6 может быть неисправный лямбда-зонд, вышедший из строя бензонасос и даже протертая проводка в жгуте от блока управления двигателем.

ИТОГ

Очень многие двигатели Nissan 3.5 V6 пострадали из-за катализаторов и образования задиров на стенках цилиндров. Обычно эту проблему решали капитальным ремонтом с гильзовкой блока и заменой пострадавших поршней.

Евгений Дударевautospot.by

Основные неисправности двигателя VQ35DE

Всем доброе время суток!

Сегодня рассмотрим двигатель VQ35DE — 6-ти цилиндровый, V-образный, с двумя распредвалами в ГБЦ, системой изменения фаз газораспределения и электронным впрыском топлива.

По версии журнала Ward’s AutoWorld данный мотор входил в десятку лучших (Ward’s 10 Best Engines) с 2002 по 2007 года.

Главной проблемой является повышенный расход масла на пробегах за 100 000 км.

Рассмотрим основные причины повышенного аппетита:

1. Эксплуатация постоянно на низких оборотах.

В паре с вариаторной трансмиссией VQ35DE обеспечивает достойную динамику на 2 000 — 3 000 оборотах. Однако, если постоянно эксплуатировать мотор на низких оборотах, он начинает закоксовываться. Чтобы избежать преждевременной закоксовки двигателя, рекомендуется периодически его раскручивать до 5 000 оборотов (если на автомобиле установлен вариатор с типтроником, можно перевести в ручной режим и понизить передаточное число).

2. Пренебрежение необходимостью прогрева двигателя перед началом движения.

При низких температурах характеристики моторного масла существенно отличаются, поэтому при движении на непрогретом моторе идет повышенный износ цилиндро-поршневой группы. На изношенных двигателях встречались случаи проворота вкладышей.

3. Редкая смена масла.

Регламент производителя предусматривает периодичность замены масла в двигателе раз в год или каждые 15 000 км (в зависимости от того, что наступит раньше). Однако данный регламент предусмотрен для идеальных условий эксплуатации. На практике в городских условиях (длительное движение в пробках, частые короткие пробеги, агрессивный стиль езды) масло теряет свои свойства намного раньше и, следовательно, двигателю приходится работать в тяжелых условиях. Все это способствует преждевременному износу деталей.

4. Проблема с катализаторами.

При разрушенных катализаторах существует риск попадания керамических частиц в двигатель, которые будут «работать» там как абразив. Это возможно в тот момент, когда впускные клапана открыты, а выпускные еще не закрыты.

В идеале расход масла не должен превышать 100 г на 1 000 км, поэтому необходимо постоянно контролировать уровень, дабы избежать масляного голодания (к сожалению, контрольная лампа давления масла на автомобилях, оснащенных данным мотором, загорается слишком поздно). Естественно, необходимо придерживаться элементарных правил эксплуатации, следить за состоянием топливной и выхлопной систем, а также дать двигателю работать во всем диапазоне оборотов.

Ресурс цепей ГРМ на данном моторе достаточно высок — порядка 200 000 км, а то и выше. Признаки растянутых цепей: металлический шум при запуске (цепь стучит об успокоитель), затрудненный запуск, ошибки по датчикам распредвалов/коленвала, а также по клапанам изменения фаз газораспределения (VVT-i).

Однако ошибки по клапанам VVT-i (P0011 и P0021) могут появиться еще по одной причине (не считая выхода из строя самих клапанов): на передней крышке данного двигателя есть две картонные прокладки масляных каналов, которые может выдавить давлением, в результате чего масло уходит через крышку, падает давление на самих клапанах и электронный блок управления двигателем фиксирует их неисправность. Отдельно от крышки данные прокладки официально не поставляются, поэтому тут два варианта: либо менять их в сборе с крышкой, либо изготавливать самостоятельно, желательно из металла.

Данная неисправность встречается на Z51/J32/A35 и других автомобилях, оснащенных данным поколением VQ35DE, а также нередко встречается на сериях HR и VHR.

В целом по современным меркам данный мотор достаточно надежен и при надлежащей эксплуатации его ресурс составляет примерно 300 000 км. При износе цилиндро-поршневой группы блок цилиндров можно расточить под ремонтный размер поршней. Ниссан предусмотрел для этого двигателя один ремонтный размер (+0,2 мм), сторонние поставщики выпускают и второй ремонтный размер, но при этом неизвестно, каков будет их ресурс. Кроме того, при квалифицированном ремонте после первой расточки двигатель будет работать так же долго, как и новый.

Наш автотехцентр JNI-motors производит диагностику, обслуживание, переборку, замену и ремонт двигателей автомобилей Nissan, Infinifi любой сложности.

Что мы знаем о двигателе Nissan VQ35

Мотор VQ35 считается одним из самых массовых двигателей от компании Ниссан. Этот ДВС получил не одну награду, становясь «лучшим двигателем года». VQ35 сменил собой агрегат VQ30DE, который относился к первому поколению моторов VQ. Этот новый двигатель, объемом 3.5 л, в самой распространенной версии обладает мощностью в 280 сил. Стоит добавить, что в своем (втором) поколении VQ35 имел версии мощностью 230-250 сил, а в третьем – 260-300. Отличались версии ДВС вариантами впускного коллектора, различными каналами головки блока, самим блокам цилиндров и различными по жесткости клапанными пружинками, ну и еще по мелочам.

В разное время различные модификации данного двигателя устанавливались на такие автомобили как:

Nissan: 350Z, Altima, Teana, Murano , Maxima, Pathfinder, Skyline, Presage, Stagea, Quest, Elgrand; Infiniti: QX4, I35, Q50, FX35 , Q70, JX35, QX60; Renault: Vel Satis, Espace, Laguna Coupe, Latitude

Стоковый VQ35 уже имеет кованный коленчатый вал и шатуны, на его поршни нанесено молибденовое покрытие, мотор оснащается системой изменения газораспределительных фаз, имеет фазовращатели на впускных распределительных валах.

Гидрокомпенсаторов у этого двигателя нет, а это значит, что каждые 100 тысяч км стоит регулировать зазоры клапанов путем подбора размеров толкателей. Но, как показала практика, эти моторы могут пройти более 100 тысяч км, а зазоры при этом будут оставаться в пределах нормы. ГРМ этого двигателя приводится в действие довольно надежной цепью.

Для машин Ниссан 350Z и некоторых вариантов Инфинити G35 была выпущена версия агрегата с названием VQ35DERevUp, которая отличалась распредвалами и системой изменения газораспределительных фаз. На этот ДВС устанавливался короткий впускной коллектор. Движки эти раскручиваются до 7 тысяч оборотов, а мощность их составляет 298 сил, при 6.4 тысячах оборотов в минуту.

В 2006 году Ниссан выпустил версию VQ35HR, которая устанавливалась преимущественно на автомобили Инфинити. Их отличие — в системе изменения газофаз на впуске и выпуске. Характеристики распределительных валов также были изменены. Отличался этот двигатель от базового также наличием усиленных клапанных пружин и самими клапанами (размер которых был увеличен). Блок цилиндров стал более жестким и подрос в высоту. Теперь в нем находятся более длинные шатуны. Поршни облегчили, а степень сжатия — увеличили. Система впуска полностью была переделана, а выпуск оснастили равнодлинными коллекторами. Этот двигатель раскручивается уже до 7.5 тысяч оборотов, а мощность его – 306 «коней» на 6800 оборотах.

После 2007 года рассматриваемый двигатель начал заменяться новым – VQ37VHR.

Типичные болячки и недостатки ДВС VQ35DE:

1. Повышенный масляный аппетит. Все дело в катализаторах, которые любят только качественное топливо, в противном случае они быстро выходят из строя, и пыль, осыпаемая с их керамики, при этом уходит в нижние катализаторы. А вот из нижних – попадает в мотор, а там уже начинает тереть зеркала цилиндров, что способствует падению компрессии, а значит – расход масла и бензина растет. Мотор может начать работать с перебоями, начнет глохнуть на ровном месте и заводиться не с первого раза. Решением тут станет капитальный ремонт двигателя, либо покупка контрактного с одновременной заменой четырех катализаторов. Для предотвращения этой проблемы стоит удалить верхние катализаторы, а вместо них установить пламегасители.

2. Проблема перегрева. Встречается не часто, но все же встречается. После перегрева поведет клапанные крышки (покоробит) и голову. Периодически осматривайте бачок ОЖ на предмет течи, проверяйте уровень антифриза и т.д. В общем, ни за что не дайте мотору перегреться.

3. Плавающие обороты ХХ. Обычно виноваты крышки выпускных распределительных валов. Лечится заменой крышек.

Больше массовых неисправностей и проблем у этого мотора нет. Все другие случаи его поломки вызываются только соответствующей эксплуатацией. Мотор этот надежен как лом, обладает огромным ресурсом и легко отходит полмиллиона км при должном уходе и эксплуатации.

Тюнинг

Двигатель с огромным запасом по увеличению мощности. Обычная чиповка даст прирост около 10 коней. Но это для него ничто.

Для получения 400 лошадей необходимо установить более агрессивные распредвалы, шестерни, шатунные болты, другую поршневую группу и форсунки. Добавление к этому увеличенных клапанов, впускного ресивера и т.д. (полный список здесь нет смысла приводить) и даст вышеуказанные 400 коней. Но стоимость такого мероприятия выходит за пределы разумного, установка турбо-кита с соответствующей доработкой обходится дешевле и позволяет «выдуть» 450-500 л.с.

Характеристики двигателя Nissan VQ35DE

Источник

7 906 351 90 59 Алексей г. Н. Новгород

Maintenance data

Valve clearance adjustment data

Calculate the thickness of new adjusting valve lifter so valve clearance comes within specified values.

R = Thickness of removed valve lifter
N = Thickness of new valve lifter
M = Measured valve clearance

Intake:
N = R + Exhaust:
N = R +

Valve lifters are available in 27 sizes to range from 7.88 mm (0.3102 in) to 8.40 mm (0.3307 in), in steps of 0.02 mm (0.0008 in).

Example (exhaust valve):
R = 7.90 mm
M = 0.52 mm
N = 7.90 + (0.52 – 0.34) = 8.08 mm, so we need a valve lifter with identification mark 808P.

Технические особенности VQ30DE

Двигатель VQ30DE

Самым первым в изготовлении подобных модификаций и самым объемным на момент создания и запуска в производство «движок» линейки VQ был выпущен концерном на замену прежним моделям VG30DE и VE30DE. Применяемый в сегодняшнем производстве блок цилиндров VQ30DE с развалом в 60 градусов аналогичен по высоте VQ35DE и равен 215 мм. Мотор снабжен коленчатым валом короткого хода, шатунами по 147,6 мм каждый и поршнями с амплитудой сжатия 30,7 мм (превышающими по весу аналогичные детали в моделях усовершенствованной линейки VQ35). Используя перечисленные характеристики, производителю удалось получить объем силовой установки 3л.

Две ГБЦ двигателя VQ30DE

Сверху на двигателе две простых ГБЦ, на каждой установлено по 2 распределительных вала (характеристики распредвалов: 232\232, подъем 8,55\8,55 мм). Отсутствие на VQ30 гидрокомпенсаторов делает необходимой регулировку клапанов на каждые пройденные 100000 км. На моторах серии VQ30 применяется ременной привод ГРМ.

Модификации двигателя VQ30

Как уже было указано, в 2000 году увидела свет вторая линейка моторов серии VQ. Эта модификация получила название VQ30DE-K. Отличие этих двигателей от не модифицированных заключалось во впрыске, распределительных валах и выхлопной системе.

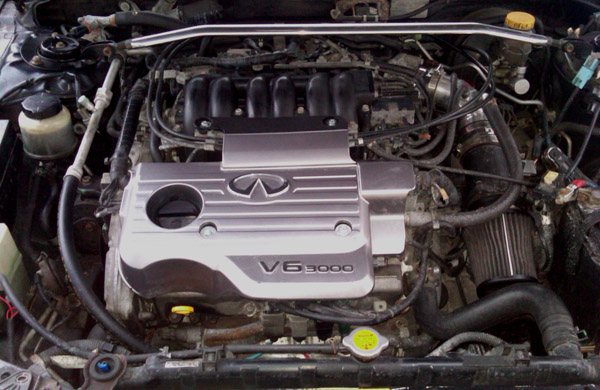

Двигатель VQ30DE-K под капотом Nissan Maxima 2001 года

Распредвалы новой модификации имели характеристики: фаза 224\232, подъем 8,55\9,0 мм. Не считая «двигунов» с распределенной подачей топлива, в течение 8 лет (с 1997 по 2004 годы) концерном выпускался также мотор, отличавшийся от других моделей линейки прямой подачей топлива. Эти «движки» имели существенные отличия в поршнях, обладавших степенью сжатия 11, встроенном изменении фаз газораспределения на впуске (CVTC), самом впускном накопителе с переменной геометрией, и, как следствие, в повышенной мощности.

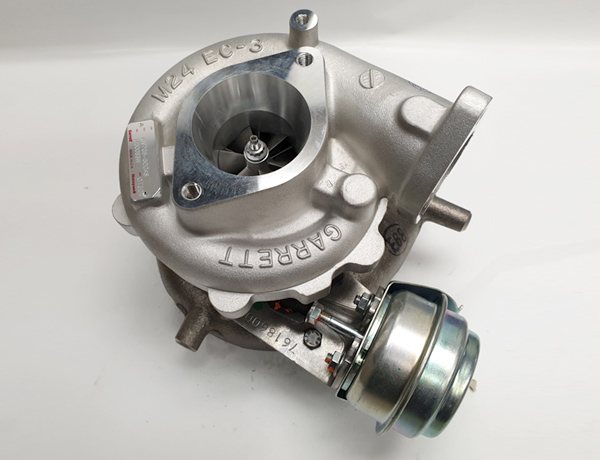

Турбокомпрессор модели Garrett M24

При этом самыми распространенными и популярными вариантами оставались силовые установки с турбиной, отличающиеся поршнями со степенью сжатия 9, форсированными шатунами, коленчатым валом, выпуском и турбокомпрессором модели Garrett M24.

Представитель серии VQ двигатель VQ30DET

На испытаниях нового представителя серии давление турбонаддува в VQ30DET составило в стоке 0,5 бар, что повысило его мощность до 280 «лошадей» при работе «движка» на уровне 6400 оборотов в минуту. Крутящий момент такого «двигуна» составлял 386 Нм при 3600 оборотов в минуту.

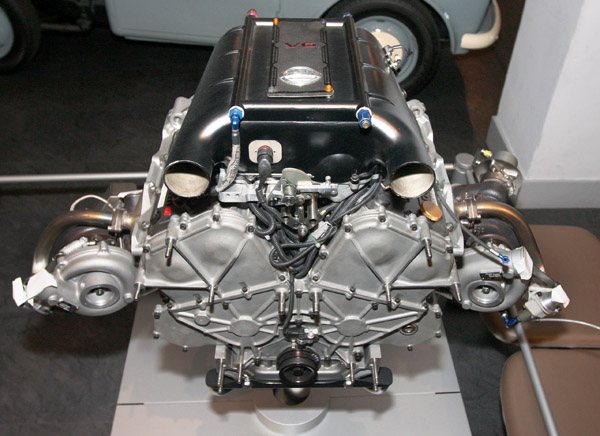

Модификация VQ30DETT на гражданские автомобили не ставилась.

Концерн также уделил должное внимание работе над еще одной модификацией, VQ30DETT, однако она на гражданские автомобили не ставилась

Неисправности

Несмотря на надежность и впечатляющие технические характеристики, мотор Nissan VQ35DE обладает проблемами, которые по большей части связаны с естественным старением и изнашиванием двигателя. Они не являются «болезнями», свойственными конкретно данному агрегату.

Владельцы автомобилей с данными ДВС могут жаловаться на проблемы:

1. «Масложор» и повышенное потребление топлива, перебои в работе двигателя. Причина этих проблем – некачественный бензин. Дело в том, что в данных агрегатах установлены слишком чувствительные к качеству бензина верхние катализаторы, которые приходят в негодность из-за плохого топлива. Это влечет за собой остальные проблемы. Поломка катализатора повлечет допуск керамической пыли в камеры сгорания. В процессе работы данный «песок» будет стачивать стенки цилиндров. Естественно, это привет к попаданию масла в камеры сгорания, повышенному расходу топлива. Машина время от времени начнет глохнуть, заводиться будет с трудом, обороты могут плавать и т.д. Решение этой проблемы непростое – сложный капитальный ремонт или замена двигателя на контрактный ДВС. В случае с капремонтом придется менять катализаторы, поршни, растачивать блок цилиндров. На автомобильных форумах мастера предлагают эффективное профилактическое решение – установить взамен верхних катализаторов пламягасители. Технически мотор останется без изменений, но вероятность попадания керамической пыли в цилиндры полностью исключается. В Nissan это понимают, но вынуждены использовать катализаторы для приведения двигателя к нормам соответствия экологическим стандартам. Замена катализаторов на пламягасители повысит токсичность выхлопа, но сделает двигатель более живучим и долговечным.
2. Перегрев мотора. Назвать эту проблему частой или распространенной нельзя, но у некоторых владельцев она имело место. Последствие перегрева мотора – ведение клапанной крышки. При эксплуатации автомобиля с пробегом свыше 100 тыс. км. желательно во время езды поглядывать на термометр. Причины перегрева могут быть разными: протечка в расширительном бачке с антифризом, трещина в радиаторе, естественное испарение антифриза и снижение объема охлаждающей жидкости в системе, воздушные пробки и т.д.
3. Плаванье оборов и нестабильный ход. Причин множество, но на Nissan VQ35DE чаще всего проблема заключается в выпускных распредвалах – их желательно проверить на СТО.

Остальные проблемы на данном моторе могут возникать из-за естественного износа и неправильной эксплуатации. Несмотря на некоторые проблемы, свойственные данным агрегатам, двигатель VQ35DE надежен и прост, он не получил сложные и ненадежные системы, поэтому его ресурс на практике превышает 500 тысяч километров. Сейчас на дорогах России есть автомобили с данными моторами, которые успешно «пробежали» 500-600 тысяч километров и до сих пор на уверенном ходу.

Замена вискомуфты (термомуфты) и радиатора охлаждения на двигателе VQ35 Pathfinder R50 можно посмотреть на данном видео:

Также стоит учитывать, что двигатель на автомобильном рынке существует давно, его конструкция хорошо знакома мастерам на СТО, поэтому обслуживание ДВС обходится не очень дорого, что является еще одним плюсом.
