Что такое впускной коллектор в устройстве автомобиля

Строение обоих вариантов

Если утрировать то коллектора это 4 трубы, которые соединяются в одну. То есть своего рода «штаны», только на четыре «штанины». Нужно отметить, что бывают и на «две – три» или даже «шесть» труб. Такое устройство обусловлено количеством цилиндров в двигателе, как мы знаем на автомобиле «ОКА» было всего два цилиндра (две трубы), например на новых FORD есть варианты с тремя (трехтрубный), а на некоторых представительских авто – шесть цилиндров (шеститрубный). Причем это будут как впускной, так и выпускной коллектора.

Вот только верхняя точка, где один выход у них будут отличаться:

Впускной – подключается к системе подачи воздуха или топлива, поэтому в «верхней точке» будет стоять либо карбюратор, либо дроссельная заслонка.

Выпускной – подключается к глушителю, отводит отработанные газы. Сейчас зачастую подключается к катализатору.

Теперь подробнее о каждом из типов.

Впускная система. Как устроена и что может работать неправильно

Впускная система (другое наименование – система впуска) предназначена для впуска в двигатель необходимого количества воздуха и образования топливно-воздушной смеси. Термин «впускная система» появился с развитием конструкции двигателей внутреннего сгорания, особенно с появлением системы непосредственного впрыска топлива. Оборудование для питания двигателя воздухом перестало быть просто воздуховодом, а превратилось в отдельную систему.

В своей работе система впуска взаимодействует со многими системами двигателя, в том числе:

• системой впрыска;• системой рециркуляции отработавших газов;• системой улавливания паров бензина;• вакуумным усилителем тормозов.

Взаимодействие перечисленных систем и еще ряда других систем обеспечивает система управления двигателем.

Для улучшения наполнения цилиндров воздухом, повышения мощности в конструкции системы впуска современных бензиновых и дизелных двигателей используется турбонаддув.

Впускная система имеет следующее общее устройство:

• воздухозаборник;• воздушный фильтр;• дроссельная заслонка;• впускной коллектор;• впускные заслонки (на отдельных конструкциях двигателей);• соединительные патрубки;• конструктивные элементы системы управления двигателем.

Воздухозаборник обеспечивает забор воздуха из атмосферы и представляет собой патрубок определенной формы.

Воздушный фильтр служит для очистки воздуха от механических частиц. Фильтрующий элемент изготавливается из специальной бумаги и размещается в отдельном корпусе. Фильтрующий элемент воздушного фильтра является расходным материалом, т.е. имеет ограниченный срок службы. В зависимости от условий эксплуатации автомобиля срок службы фильтрующего элемента может изменяться.

Дроссельная заслонка регулирует величину поступающего воздуха в соответствии с величиной впрыскиваемого топлива. На современных двигателях дроссельная заслонка приводится в действие с помощью электродвигателя и не имеет механической связи с педалью газа.

Впускной коллектор распределяет поток воздуха по цилиндрам двигателя и придает ему необходимое движение. Разряжение, возникаемое во впускном коллекторе используется в работе вакуумного усилителя тормозов, а также для привода впускных заслонок.

На двигателях с непосредственным впрыском топлива в дополнение к дроссельной заслонке устанавливаются впускные заслонки. Они обеспечивают процесс смесеобразования за счет разделения воздуха на два впускных канала. Один канал перекрывает заслонка, через другой – воздух проходит безпрепятственно. Впускные заслонки установлены на общем валу, который поворачивается с помощью вакуумного или электрического привода.

Работу впускной системы обеспечивает система управления двигателем. Конструктивные элементы системы управления двигателем, которые используются в работе системы впуска, можно разделить на три группы:

• входные датчики;• блок управления;• исполнительные устройства.

К примеру, впускная система двигателя с непосредственным впрыском топлива имеет следующие датчики:

• расходомер воздуха;• датчик температуры воздуха на впуске;• датчик положения дроссельной заслонки;• датчик давления во впускном коллекторе;• датчик положения впускной заслонки;• датчик положения клапана рециркуляции;• датчик давления в магистрали вакуумного усилителя тормозов.

Расходомер воздуха и датчик температуры воздуха на впуске служат для определения нагрузки на двигатель. На некоторых моделях двигателей расходомер воздуха не устанавливается. Его функции выполняет датчик давления во впускном коллекторе. При совместной установке расходомер воздуха и датчик давления во впускном коллекторе дублируют друг друга. Датчик давления во впускном коллекторе также используется в работе системы рециркуляции отработавших газов для расчета количества перепускаемых газов. Величина нагрузки двигателя определяется с помощью датчика температуры воздуха на впуске и дополнительного датчика атмосферного давления. Остальные датчики обеспечивают работу соответствующих систем.

Работой впускной системы управляют следующие исполнительные устройства:

• блок управления дроссельной заслонкой;• электродвигатель привода впускных заслонок или клапан управления вакуумным приводом заслонок (на двигателе с непосредственным впрыском топлива);• запорный клапан системы улавливания паров бензина;• электромагнитный клапан системы рециркуляции отработавших газов.

Исполнительные устройства активирует блок управления двигателем.

Системы изменения геометрии впускного коллектора

Поскольку, фиксированная длина впускного коллектора, обеспечивает качественное наполнение цилиндров только в ограниченных диапазонах частот вращений коленчатого вала, более предпочтительным считается впускной коллектор, имеющий систему изменения геометрии. Изменяться может либо его длина, либо диаметр, либо оба параметра.

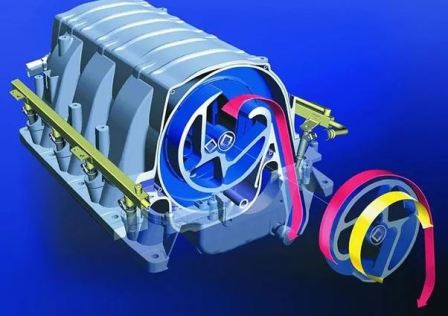

Впускной коллектор переменной длины

Применяется на безнаддувных силовых агрегатах, как бензиновых, так и дизельных. Когда мотор работает на низких оборотах, длина коллектора должна быть большой для достижения высокого крутящего момента и приемистости, на высоких – маленькой, чтобы силовой агрегат мог развить максимальную мощность. Для изменения геометрии применяется клапан, входящий в систему управления двигателем. Он переключает коллектор с одной длины на другую.

Работает впускной коллектор переменной длины следующим образом. Когда закрывается впускной клапан, воздух, оставшийся в коллекторе, начинает совершать колебания, частота которых пропорциональна длине самого коллектора и оборотам двигателя. Когда возникает резонанс, появляется эффект нагнетания (резонансный наддув). В результате, воздух подается в открывающиеся впускные клапаны под увеличенным давлением.

Система изменения геометрии впускного коллектора, у разных производителей называется по-разному:

1. BMW называют ее Differential Variable Air Intake (DIVA);
2. у Ford это Dual-Stage Intake (DSI);
3. в автомобилях Mazda система носит название Variable Inertia Charging System (VICS), в ряде случаев Variable Resonance Induction System (VRIS).

Впускной коллектор переменного сечения

Применяется на любых моторах, в том числе оснащенных наддувом. С уменьшением поперечного сечения возрастает скорость воздуха, проходящего через коллектор, следовательно, улучшается смесеобразование и более полно сгорает рабочая смесь.

Система изменения геометрии впускного коллектора имеет следующее устройство. Впускной канал каждого цилиндра делится на два – по одному на каждый впускной клапан, внутри одного из которых находится заслонка. Заслонка открывается и закрывается посредством вакуумного регулятора или электродвигателя.

Существует много вариаций подобных систем, например, у Opel система изменения геометрии впускного коллектора носит название Twin Port, у Ford есть два типа — Intake Runner Control (IMRC), Charge Motion Control Valve (CMCV), у Toyota и Volvo – Variable Induction System или Intake System (VIS).

Конструкция и принцип функционирования коллектора

Основной функцией коллектора-гребенки является разводка воды ко всем сантехническим приборам. С помощью этого элемента происходит распределение общего потока на несколько частей, которые не будут отличаться давлением.

Производители изготавливают гребенки с несколькими выходами. Их число составляет от 2 до 4 штук. Когда требуется развести воду к большему количеству приборов, тогда устройства соединяют друг с другом. При этом ориентируются на требуемое количество ответвлений. Если их получается больше, то ненужные отводы закрываются заглушками.

Гребенка с тремя ответвлениямиИсточник leroymerlin.ru

Гребенка изготавливается в форме цилиндра. Поэтому коллектор – это трубопровод, диаметр которого больше сечения подсоединяемых труб. С одного торца этого сантехнического устройства находится внутренняя, а с другой стороны наружная резьба. Такая конструкция позволяет гребенки соединять между собой и подключать к подающей магистрали с горячей или холодной водой.

Свободный торец сантехнического устройства закрывают заглушкой или в этом месте устанавливают дополнительный прибор. Это, например, устройство для предотвращения появления гидроударов.

Сечение входного отверстия гребенки всегда больше на 20% или даже на 40% диаметров ответвлений. Часто устанавливают распределительные устройства с входом 3/4 дюйма. При этом их выходы имеют размер 1/2 дюйма.

Имеется возможность смонтировать коллектор водопроводный, у которого отверстия на выходе оснащены кранами или вентильными механизмами. Оба варианта позволяют перекрывать поток в каждом ответвлении. С помощью вентилей также можно регулировать мощность подачи воды.

Водопроводное распределительное устройство с четырьмя вентилямиИсточник feko.com.ua

Как устроен выхлопной коллектор

Как правило, выпускной коллектор это достаточно простая по устройству полая деталь из чугуна или нержавеющей стали. Чугунные коллекторы обычно представляют из себя единую деталь, изготовленную методом литья, так как чугун практически невозможно гнуть. Сталь — более прочный на разрыв материал, поэтому стальные коллекторы изготавливаются из изогнутых труб методом сварки. Внутри чугунного коллектора предусмотрены короткие каналы, ведущие в единую камеру. Цельные коллекторы отличаются низкой эффективностью из-за того, что короткие каналы не способны принять большое количество газов единовременно и не обеспечивают нужный уровень продува камеры сгорания. Их достоинство — низкая себестоимость и простота производства.

Стальной коллектор суперкаров покрыт слоем материала, препятствующего выделению тепла в моторный отсек

Трубчатые стальные коллекторы пришли в промышленное производства из мира автоспорта. Детали этого типа обычно изготавливают из нержавеющей стали, а в случае с наиболее дорогими марками автомобилей, из керамики. Достоинство керамики в низкой теплопроводности, поэтому коллекторы из этого материала практически не выделяют тепло в подкапотное пространство. Трубчатые коллекторы за счет увеличенной длины каналов улучшают показатели мощности, и в последнее время этим их качеством производителя начинают пользоваться все активнее. Их легче оптимизировать по давлению внутри каналов и другим параметром.

Доступные методы увеличения подачи воздуха

От количества попадающего воздуха зависит мощность двигателя. Установка турбины – метод радикальный, однако существуют более простые и дешевые способы:

Установка воздушного фильтра нулевого сопротивления

К данному способу относятся скептически, но эффективность ФНС доказана. Оправдана установка подобного фильтра только в случае комплексного тюнинга, но и без того прибавляет скромных 1-3% мощности за счет снижения сопротивления, а значит, увеличения объема воздуха в камере сгорания.

Холодный впуск

Существуют готовые комплекты холодного впуска. Не на всех автомобилях воздухозаборник способен забирать холодный воздух, температура подкапотного пространства не позволяет.

Конструкция холодного впуска дает возможность попадать в коллектор холодному воздуху, а значит в цилиндры попадает больше воздуха – горение смеси будет более эффективно.

Установка впускного коллектора с иной геометрией

Для автомобилей ВАЗ предусмотрены коллектора под разные потребности: с короткими каналами — мотор будет «верховым», с длинными каналами обеспечить достаточный крутящий момент с холостых до средних оборотов.

Выпускной коллектор первый элемент выхлопной системы

Приступаем к детальному изучению системы выпуска отработавших газов, и в первую очередь рассмотрим выпускной коллектор .

Этот элемент первым принимает на себя удар от вырывающихся из цилиндров раскалённых выхлопных газов.

Для чего нужен и как устроен выпускной коллектор

Как мы уже сказали, выпускной коллектор, является первой деталью выпускной системы автомобиля и непосредственно подсоединён к двигателю.

На первый взгляд, может показаться, что его роль достаточно проста – собирать то, что остаётся от топлива из камер сгорания цилиндров мотора, и передавать это дальше по системе.

Но если вникнуть в вопрос глубже, то окажется, что от выпускного коллектора зависят и параметры силового агрегата – мощность и крутящий момент.

Конструктивно элемент очень прост. Представляет он собой несколько труб (по одной на каждый цилиндр), которые с одного конца подсоединены к двигателю, а с другого сходятся в одну большую трубу.

Более никаких деталей в выпускном коллекторе вы не найдёте.

Изготавливается он из жаропрочных сплавов, например, чугун или специальная сталь. В редких случаях даже из керамики.

Дело в том, что условия, с которыми сталкивается выпускной коллектор, нельзя назвать дружелюбными – температура узла из-за раскалённых газов может достигать 900 – 1300 градусов. Настоящий ад.

Поэтому бытует мнение, что элемент может прогореть, но на самом деле такое практически никогда не случается – по сути, данную деталь выхлопной системы можно назвать вечной.

Инженерные вариации на тему коллекторов

Несмотря на свою простоту, выпускной коллектор имеет разновидности, появление которых обусловлено физикой оборота газов по трубам.

Из-за этого разработчикам приходится идти на компромиссы, и о них мы обязательно поговорим. Но сперва разновидности.

Встречаются такие типы коллекторов:

• цельные;
• трубчатые.

В первом случае конструкция получается очень дешёвой.

Главной её особенностью являются короткие выпускные патрубки и общая камера сбора. Честно говоря, цельные коллекторы крайне неэффективны для отвода отработавших газов.

Всему виной короткие трубки, из-за которых велико влияние импульсов газа на соседние цилиндры.

В результате мы имеем неудовлетворительную продувку камер сгорания, а это отражается на многих факторах, включая и параметры двигателя.

Для того чтобы мотор работал с максимальной эффективностью, были разработаны трубчатые выпускные системы.

Именно они наиболее часто встречаются под капотами современных автомобилей.

Представляют они собой выпускные трубы, идущие от цилиндров и сходящиеся в одну (или иногда сначала в несколько, а потом уж в одну).

Разрабатывая их, инженерам есть с чем повозиться, так как от длины выпускных труб и их диаметра зависит отдача мотора на разных оборотах.

Так, к примеру, если мы возьмём короткие трубки, то они, благодаря резонансному эффекту будут наилучшим образом продувать камеры сгорания на высоких оборотах.

Но тогда возрастёт взаимное влияние цилиндров друг на друга.

Длинные выпускные трубы, в свою очередь, хороши на малых оборотах.

Аналогичная история и с диаметром – малый диаметр труб оптимален, с точки зрения скорости отвода газов на малых и средних оборотах.

Но оказывает они испытывают большое сопротивление на высоких оборотах, из-за чего мощность мотора падает. С бОльшим диаметром выхлопных труб всё наоборот.

Таким образом, инженерам приходится лавировать и искать компромиссы, о которых мы не зря упомянули ранее.

О тюнинге вместо эпилога…

Вспоминая о выпускном коллекторе, нельзя обойти тему тюнинга, ведь эта деталь довольно часто оказывается в списке тех, подлежащих доработкам.

Как правило, на рынке можно найти разные конфигурации этого элемента под определённую модель.

Выпускные коллекторы позволяют достичь, к примеру, хорошей отдачи на низких оборотах или в среднем диапазоне – на любой вкус и цвет.

А в автоспорте зачастую и вовсе отказываются от коллекторов на выходе, напрямую подсоединяя выхлопные трубы к каждому цилиндру.

Надеюсь, дорогие читатели, мы достаточно глубоко погрузились в изучение выпускного коллектора. В следующих публикациях продолжим изучать строение выхлопной системы автомобилей, не пропустите!

Что такое впускной коллектор и для чего он нужен?

На чём бы ни работал двигатель – бензине, дизеле, газе – ему нужен воздух, много чистого, прохладного, «вкусного» воздуха. Для его правильной подачи и используется впускной коллектор.

По сути, это трубопровод определенной формы и размера, который нужен для доставки в цилиндры нужного количества воздуха. Помимо этого, он отвечает за смешивание воздуха с топливом из форсунок в инжекторном двигателе. Но если бы всё было так просто, инженеры не занимались бы поиском идеальной геометрии коллектора для каждого нового мотора.

В современных автомобилях впускной коллектор выполняет несколько задач:

1. Подает нужное количество воздуха для приготовления стехиометрической топливной смеси (то есть с оптимальным соотношением топлива с воздухом);
2. Равномерно распределяет воздушный поток между цилиндрами двигателя;
3. Так как в коллекторе есть постоянное разрежение, за счет всасывающего эффекта от поршней двигателя, то инженеры додумались использовать это разрежение (вакуум) для усиления тормозных усилий, для вентиляции картерных газов и т.д., в зависимости от марки и типа автомобиля.
4. Создает резонансный воздушный поток, чтобы увеличить скорость его движения без дополнительного оборудования.

Строение выпускного и впускного коллектора

В сильно упрощенном виде конструкцию коллектора можно объяснить так: это одна труба, которая разделяется на 4 или более (а иногда и менее). Количество труб, что у впускного, что у выпускного коллектора напрямую зависит от числа цилиндров в двигателе. Например, у небезызвестной малолитражки «Ока» был 2-х цилиндровый мотор. У некоторых двигателей марки «Шкода» 3 цилиндра, в то время как ряд силовых агрегатов «Ауди» – 5-ти цилиндровые. Это если говорить о рядных моторах; у V-образных двигателей обычно от 6 до 12 цилиндров, однако у них 4 коллектора (по 2 на каждую сторону), да и форма несколько другая, нежели у рядных, хотя зависимость количества труб от кол-ва цилиндров сохраняется.

Теперь подробнее о деталях, с которыми сопрягаются оба коллектора.

Впускной является частью системы питания, и к нему подключен (у бензиновых моторов) карбюратор (сейчас такое уже почти не встречается) или дроссельный узел. У современных дизелей вместо всего этого стоит аккумуляторная топливная система, более известная как «Common Rail».

Выпускной соединяется с приемной трубой (она же «штаны»), далее идет катализатор, резонатор и глушитель. На старых автомобилях катализатор отсутствует.

Устройство впускного коллектора

Предназначение впускного коллектора заключается в подведении топливно-воздушной смеси или только воздуха к цилиндрам. Почему или? Все зависит от особенностей конструкции системы питания. Впрочем, об этом ниже.

Обычно эта деталь – металлическая, но иногда встречаются коллекторы из специального пластика, выдерживающего высокие температуры. Так делают для снижения стоимости и для облегчения веса мотора, а через это – и машины.

Соединяется впускной коллектор разветвленной частью с головкой блока цилиндров (ГБЦ) через прокладку. При открывании впускных клапанов создается разряжение, с помощью которого топливно-воздушная смесь (или воздух) попадает в цилиндр, после чего клапана закрываются, и начинается такт сжатия.

Несмотря на то, что ни воздух, ни смесь его с горючим не обладают высокой температурой, коллектор все равно нагревается от ГБЦ до 100°С. Поэтому если его делают из пластика, то берут специальный, высокотемпературный тип.

Вернемся к вопросу с воздухом и топливно-воздушной смесью. Последняя подается через коллектор, если впрыск распределенный (т.е. форсунки инжектора установлены перед клапанами). Потом они открываются, и смесь топлива с воздухом попадает в цилиндр.

Если же впрыск непосредственный, и топливо подается сразу в камеру сгорания, через коллектор проходит только воздух, а смешение происходит прямо в цилиндре.

Устройство и принцип работы

Чтобы впускной коллектор выполнял все возложенные на него задачи, он должен иметь строго рассчитанную геометрическую форму. Например, для того, чтобы поток внутри не замедлялся, коллектор проектируется без углов и прямых линий. Плавные изгибы, округлая форма способствуют более мощному воздушному потоку.

Устройство впускного коллектора

На входе во впускной коллектор находится карбюратор или дроссельная заслонка, если речь идет об инжекторном двигателе. Центральный канал разделяется на отдельные рукава – раннеры, которые подходят к цилиндрам, а точнее, к впускным клапанам.

Топливные форсунки размещаются возле впускных клапанов (в системе распределенного впрыска) или в центральном канале, если установлен моновпрыск.

По форме впускного канала различают одноплоскостные и двухплоскостные:

1. Одноплоскостные – только с одним каналом для прохождения воздуха или топливно-воздушной смеси. Эти коллекторы пропускают за единицу времени большое количество воздуха, а значит, позволяют двигателю развить максимально возможную мощность на высоких оборотах;
2. Двухплоскостные – те, в которых канал разделен на две части. Они дают возможность получить больше отдачи мощности на низких и средних оборотах двигателя.

Материалы.
Изначально впускные коллекторы делались металлическими: из чугуна, стали, алюминия. Проблема таких конструкций не только в достаточно высокой цене, но и в значительном нагреве от цилиндров двигателя. Сегодня их в основном делают из специального термостойкого пластика, который обладает меньшей теплопроводностью, а значит, и меньше нагревает воздух внутри.

Принцип работы.
Основной принцип работы коллектора – подача воздуха на фазе впуска. Инициатором движения воздуха  является сам двигатель. Когда поршень опускается, в камере сгорания над ним создается зона низкого давления. На фазе впуска, когда клапан открыт, опускающийся поршень затягивает воздух, как хороший насос. Таким образом, от центрального канала воздух поступает в нужный раннер, а из него – в камеру сгорания. На видео-3д анимации, ниже, наглядно показан принцип работы впускного коллектора с вихревыми клапанами.

Если на автомобиле установлен карбюратор или центральная форсунка, при втягивании воздуха в раннер, поток топлива (или топливно-воздушной смеси) поступает в нужный цилиндр. Благодаря тому, что поток внутри коллектора турбулентный, топливо лучше перемешивается с воздухом и, следовательно, лучше сгорает. Турбулентный воздушный поток проектируется в коллекторе специально: он быстрее движется и лучше наполняет цилиндры.

В автомобилях с распределенным впрыском форсунки установлены в раннерах коллектора перед впускными клапанами. В этом случае по коллектору движется только воздух, который смешивается с распыленным топливом перед самым входом в цилиндр двигателя. Здесь скорость и структура воздушного потока также важны, поскольку для качественного приготовления топливно-воздушной смеси остается меньше времени и места.

Резонансные колебания.
Чтобы усилить поток поступающего воздуха, внутренняя геометрия впускного коллектора рассчитывается так, чтобы образовался так называемый резонанс Гельмгольца. Примерная схема, как это работает:

1. На фазе всасывания поршень мотора опускается вниз, создавая зону разрежения, и через открывшийся клапан в камеру сгорания на большой скорости заходит воздух;
2. Однако объем раннера намного больше, чем объем цилиндра, поэтому весь воздух, который “взял разгон” в коллекторе, в камеру сгорания не попадает;
3. Перед закрывшимся впускным клапаном создается зона повышенного давления, когда воздух по инерции продолжает движение вперед;
4. Клапан всё еще закрыт, так что давление в раннере выравнивается, то есть происходит “откат”, а после него перед впускным клапаном опять образуется зона повышенного давления. Эти резонансные колебания воздуха зависят от формы и размера коллектора и рассчитываются под каждый двигатель отдельно.

Неисправности впускного коллектора

Общие проблемы с впускным коллектором включают в себя:

• подсос воздуха;
• утечки охлаждающей жидкости или масла;
• снижение потока из-за накопления углерода;
• проблемы с впускными регулирующими заслонками.

В некоторых двигателях впускной коллектор может корродировать или растрескиваться, вызывая утечку вакуума или охлаждающей жидкости. Треснувший коллектор должен быть заменен, если его нельзя безопасно отремонтировать.

Утечки охлаждающей жидкости

В некоторых автомобилях во впускном коллекторе имеются каналы для охлаждающей жидкости, которые могут протекать из-за плохих прокладок или повреждений. Например, эта проблема была довольно распространенной в старых двигателях GM V6.

Если коллектор не поврежден и сопрягаемые поверхности находятся в хорошем состоянии, для решения проблемы обычно достаточно замены прокладок или повторного уплотнения коллектора. Если коллектор поврежден — его необходимо заменить.

Подсос воздуха

Изношенные прокладки впускного коллектора (на фото) часто вызывают утечки вакуума. Это может привести к неровному холостому ходу, остановке, а также к включению индикатора Check Engine. При этом на более высоких оборотах двигатель может работать нормально.

Например, коды неисправностей OBD-II P0171 и P0174 часто вызваны утечками во впускном коллекторе. Если подсос вызван плохими прокладками, ремонт включает снятие впускного коллектора, проверку и очистку монтажных поверхностей и замену прокладок. Посмотрите, например, это видео замене прокладок впускного коллектора на Рено Меган:

Часто источником подсоса воздуха может быть треснувший вакуумный шланг или патрубок, соединяющий впускной коллектор. В этом случае сломанный вакуумный шланг или патрубок необходимо заменить.

Иногда впускной коллектор может деформироваться, вызывая неправильное уплотнение прокладок. Деформированный впускной коллектор необходимо заменить. В некоторых автомобилях утечку вакуума можно определить по шипящему звуку из-под капота.

Отложения углерода

В некоторых двигателях, например, Volkswagen TDI Diesel, отложения углерода внутри впускного коллектора могут вызвать недостаток мощности, пропуски зажигания, дым и увеличение расхода топлива.

Проблемы с отложением углерода чаще встречаются в двигателях с турбонаддувом. Одним из основных симптомов является отсутствие тяги. Забитый впускной коллектор может потребоваться снять и почистить вручную.

В некоторых случаях замена впускного коллектора может оказаться более разумным решением, чем его очистка. Есть много скрытых областей внутри коллектора, которые не могут быть очищены.

Проблемы с заслонками изменения геометрии впуска

Регулирующие заслонки обычно приводятся в действие электрическими или вакуумными исполнительными механизмами. Часто резиновая диафрагма внутри вакуумного привода начинает протекать, и привод перестает работать.

Вакуумный исполнительный механизм легко проверить с помощью ручного вакуумного насоса. Если вакуумный привод пропускает, его необходимо заменить. Вместо насоса можно использовать медицинский шприц.

Блок управления двигателя (ЭБУ) запускает вакуумные приводы, включая и выключая небольшие электромагнитные клапаны контроля вакуума. Эти соленоиды также часто выходят из строя. Соленоиды тоже легко проверить с помощью ручного вакуумного насоса.

Другой распространенной проблемой является случай, когда клапан изменения геометрии впуска залипает из-за накопления углерода или когда клапан деформирован. В этом случае коллектор необходимо заменить.

Например, проблемы с впускным коллектором (регулирующим клапаном) часто встречаются в некоторых двигателях VW / Audi. Volkswagen продлил гарантию на впускной коллектор для определенных автомобилей Audi / Volkswagen 2008-2011 модельного года с двигателями 2.0 TFSI с кодами двигателей CBFA и CCTA.

Во многих автомобилях BMW неисправный клапан DISA, установленный во впускном коллекторе, также является общей проблемой. Посмотрите это видео о проверке клапана DISA в BMW:

Коротко о главном

Коллектор используется для равномерного распределения потока к каждому сантехническому прибору. При этом давление остается постоянным, даже если неожиданно увеличивается разбор горячей или холодной воды.

Гребенки изготавливают из латуни, нержавейки и полипропилена. Они имеют вид трубопровода с увеличенным диаметром. Он оснащен несколькими отводами с кранами или без них. Наличие запорной арматуры позволяет в любой момент отключить одну из водоразборных точек, чтобы выполнить ремонт. При этом во всех других помещениях водой можно будет пользоваться без ограничений.

Монтаж коллектора выполняется после установки клапана, счетчика, фильтра и запорной арматуры на вводной магистрали. Закрепленную гребенку подключают к трубопроводам до каждой водоразборной точки.

Что такое впускной коллектор и для чего он нужен?

На чём бы ни работал двигатель – бензине, дизеле, газе – ему нужен воздух, много чистого, прохладного, «вкусного» воздуха. Для его правильной подачи и используется впускной коллектор.

По сути, это трубопровод определенной формы и размера, который нужен для доставки в цилиндры нужного количества воздуха. Помимо этого, он отвечает за смешивание воздуха с топливом из форсунок в инжекторном двигателе. Но если бы всё было так просто, инженеры не занимались бы поиском идеальной геометрии коллектора для каждого нового мотора.

В современных автомобилях впускной коллектор выполняет несколько задач:

1. Подает нужное количество воздуха для приготовления стехиометрической топливной смеси (то есть с оптимальным соотношением топлива с воздухом);
2. Равномерно распределяет воздушный поток между цилиндрами двигателя;
3. Так как в коллекторе есть постоянное разрежение, за счет всасывающего эффекта от поршней двигателя, то инженеры додумались использовать это разрежение (вакуум) для усиления тормозных усилий, для вентиляции картерных газов и т.д., в зависимости от марки и типа автомобиля.
4. Создает резонансный воздушный поток, чтобы увеличить скорость его движения без дополнительного оборудования.

Загрязнение сапуна и фильтра

Все знают, что в моторе имеется система вентиляции картерных газов. Она позволяет сбрасывать излишнее давление в картере, удаляя излишек газа. Стоит разобраться в технических особенностях этого конструктивного элемента, чтобы было понятнее, откуда берется масло в коллекторе.

Через сапун двигателя выходят излишки газов, но в них содержится взвесь масляных капель, которые выбиваются из «ванны» при работе коленвала. Чтобы не возникало проблем, в сапун встроен специальный фильтр, который задерживает капли смазки, и возвращает ее в картер. Но, со временем фильтр забивается, и тогда газы начинают идти мимо этого фильтра. В этом случае газы вместе с маслом попадают в корпус воздушного фильтра. При небольшом количестве ничего страшного тут нет, но вот при усугублении проблемы, смазка будет протекать в коллектор.Что в этом случае делать? На самом деле проблема эта достаточно серьезная

Если не обратить на нее своевременно внимание, то это может закончиться необходимостью капитального ремонта силового агрегата. Поэтому, обязательно займитесь устранением неисправности

Для этого потребуется поменять сапун

. На некоторых моделях автомобилей имеется возможность замены только самого фильтра системы вентиляции двигателя. После этого не забудьте поменять воздушный фильтр. После выполнения данной задачи, проблема со смазкой в коллекторе будет устранена.

Процесс снятия впускного коллектора

Общий вид впускного коллектора

Демонтаж впускного коллектора проводится на остывший автомобиль в целях безопасности. Так, эта операция может занять около часа и потребует некоторых знаний конструкции автомобиля, а именно системы впрыска. Итак, рассмотрим, последовательность действий для демонтажа узла:

Проводим демонтаж дросселя. Для этого не обязательно отсоединять все патрубки и трубки, достаточно отсоединить узел от коллектора и отвести в сторону. Конечно, попутно, все-таки рекомендуется снять дроссельную заслонку полностью для проведения чистки.

Местонахождение дроссельной заслонки на ВАЗ-2112 — фото редакционного автомобиля

• Отключаем трос привода дросселя от впускного коллектора.
• Отключаем провода от катушек зажигания. Сделать это – просто, необходимо разъединить разъемы.

Сняли провода и катушку

• Разъединяем провода датчика положения распределительного вала.
• Отключаем жгут проводов от клапана продува абсорбера.
• Отключаем от впускного коллектора шланг вакуумного усилителя тормозов.

Открутив хомут, отключаем трубку вакуумного усилителя тормозов

Откручиваем хомут и отсоединяем патрубок вентиляции картерных газов.

Откручиваем хомут трубки вентиляции картерных газов

Открутив хомут вытягиваем трубку с посадочного места

Откручиваем саморез крепления направляющей трубки указателя уровня масла.

При помощи крестообразной отвертки откручиваем направляющей трубки указателя уровня масла

Вынимаем щуп вместе с направляющей трубкой.

При помощи головки или ключа на 10 откручиваем гайки крепления впускного модуля и катушки зажигания 1, 2 и 3 цилиндров.

Откручиваем катушки зажигания и ресивер

• Проводим демонтаж катушек зажигания 1, 2 и 3 цилиндров.
• Теперь, можно открутить непосредственные крепления впускного коллектора к ГБЦ.

Откручиваем болты крепления коллектора к головке блока

Сдвигаем вперед и вынимаем коллектор.

Тянем коллектор на себя и демонтируем его

Стоит отметить, что монтаж впускного коллектора проводится в обратном порядке и не требует никаких дополнений или изменений.
