Как работают тормоза на камазе

Как работает пневматический привод тормозных систем

Работа привода рабочей тормозной системы

Сжатый воздух из компрессора через регулятор давления и предохранитель от замерза­ния поступает к блоку защитных клапанов. Он состоит из двойного и тройного клапанов, которые заполняют воздухом ресиверы всех контуров тормозных систем.

Защитные клапаны отрегулированы так, что сначала заполняются ресиверы контура III (стояночного и запасного тормозов), а за­тем ресиверы остальных контуров.

Воздух из ресиверов емкостью 40 и 20 литров поступает в соответствующие секции тормозного крана. При нажатии на педаль тормоза воздух из нижней секции через клапан ограничения давления поступает в тормозные камеры (тип 24), которые приводят в действие тормозные меха­низмы колес передней оси. Из верхней секции крана че­рез регулятор тормозных сил воздух подается в тормоз­ные камеры (тип 20), которые приводят в действие тормозные механизмы колес среднего и заднего мостов. Одновременно от обоих контуров рабочего тормоза по отдельным маги­стралям воздух поступает к клапану управления тор­мозами прицепа с двухпроводным приводом.

Работа привода запасной тормозной системы

Тормозной кран стояночного тормоза имеет следящее устройство, которое позволяет притормаживать автомобиль с интенсивно­стью, зависящей от положения рукоятки тормозного крана.

При повороте крана из управляющей магистрали уско­рительного клапана выпускается воздух, количество которого пропорционально углу поворота рукоятки. При этом через атмосферный вывод ускорительного клапана выходит соответствующее количество воздуха из цилиндров пружинных энергоаккумуляторов. Одновременно с тор­можением автомобиля притормаживается прицеп или полу­прицеп.

Работа привода стояночной тормозной системы

Для затормаживания автомобиля или автопоезда на стояке необходимо установить рукоятку тормоз­ного крана в заднее фиксиро­ванное положение. При этом, воздух из управляющей ма­гистрали ускорительного клапана выходит в атмосферу. Одновременно через атмосферный вывод ускорительного клапана выпускается воздух из цилиндров энергоакку­муляторов тормозных камер. Пружины, разжимаясь, приводят в действие тормозные механизмы заднего и сред­него мостов. Одновременно тормозной кран включает клапан управления тормозами прицепа с двухпровод­ным приводом.

Для выключения стояночного тормоза рукоятку тор­мозного крана следует установить в переднее фиксиро­ванное положение. При этом воздух из ресиверов проходит через тормозной кран и поступает в управляющую магистраль ускорительного клапана, который срабатывает и начинает пропускать сжатый воздух из ресивера через перепускной клапан, минуя тормозной кран, в пружинные энергоаккумуляторы. При этом силовые пружины сжимаются и прицеп растор­маживается.

В случае аварийного падения давления в контуре при­вода стояночного тормоза пружинные энергоаккумуляторы срабатывают, и автомобиль затормаживается. Для того чтобы автомобиль растормозить, необходимо воспользо­ваться системой аварийного растормаживания.

При нажатии на кран аварийного растормаживания, сжатый воздух из воздушных ресиверов через трехмагистральный защитный клапан и перепускной клапан поступит в цилиндры пружинных энергоаккумуляторов и сожмет пружины, растормаживая автомобиль.

Если отсутствует запас сжатого воздуха в контуре аварийного растормаживания, автомобиль можно растор­мозить с помощью устройств для механического расторма­живания, которые встроены в цилиндры пружинных энер­гоаккумуляторов. Для этого следует вывернуть винт до упора. При этом он через упорный подшип­ник упрется в днище поршня и поднимет его вверх, сжимая силовую пружину энергоаккумулятора. Толка­тель, поднимаясь, освободит шток тормозной камеры, который под действием возвратной пружины поднимется вверх. Пружины стянут колодки, и автомобиль растормозится.

Работа привода вспомогательной тормозной системы

При нажатии на кран включения вспомогательного тормоза сжа­тый воздух из ресивера поступает в пневмоцилиндры. Шток цилиндра, связанный с рычагом рейки топливного насоса, переместится, и подача топлива пре­кратится. Штоки цилиндров, связанные с рычагами заслонок вспомогательного тормоза, повернут заслонки, и они перекроют приемные трубы глушителя.

Контакты пневмоэлектрического датчика, установ­ленного в магистрали перед цилиндром, замкнутся, и включится электромагнитный клапан прицепа, который частично пропустит сжатый воздух из воздушного баллона прицепа в его тормозные камеры. Таким образом, осуществ­ляется притормаживание прицепа, что предотвращает «складывание» автопоезда.

Принцип работы тормозов КамАЗ

После нажатия на педаль тормозной системы давление передается на усилитель, а он оказывает воздействие на основной цилиндр. Входящие в его конструкцию поршни получают излишки жидкости в цилиндрах колес, которые, в свою очередь, провоцируют передвижение колодок к дискам. Это происходит при одновременном прохождении потока в привод.

Управление тормозными механизмами нажатием на педаль тормоза создает давление жидкости, что запускает процесс остановки. По ее завершении задействуется возвратная пружина, и педаль становится неактивной. Поршень основного цилиндра тоже принимает обратное положение. Основные части пружин отстают от барабанов благодаря работе тормозных колодок.

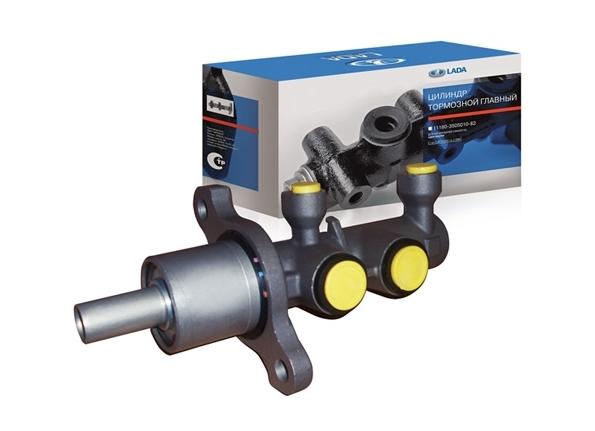

В основной цилиндр перемещается тормозная жидкость от колес. Давление системы торможения снижается. Из-за использования в конструкции устройств для повышения безопасности, увеличивается продуктивность тормозов КамАЗ.

Общие данные

Народное хозяйство тех лет требовало мощный и надежный самосвал, что и определило общие характеристики транспортного средства.

В те годы наблюдался общесоюзный строительный бум, поэтому требовался:

• надежный и неприхотливый в обслуживании автомобиль;
• с большой грузоподъемностью;

Шестая часть – В1

• с высокой проходимостью;
• способностью работы на дешевом топливе;

Седьмая часть – В2

• допускающий круглосуточную эксплуатацию (в условиях Крайнего Севера);
• с высокой унификацией узлов и агрегатов выпускаемых и разрабатываемых моделей.

Восьмая часть – В3

И такой автомобиль появился благодаря целенаправленному и самоотверженному труду сотен специалистов автомобильного дела.

Девятая часть – В4

Десятая часть – В5

Очистка стекла и автономный отопитель

Ветровое стекло очищается щетками с приводом от электромотора.

Он имеет две скорости вращения ротора. Управление электродвигателем стеклоочистителя осуществляется комбинированным переключателем. К системе стеклоочистки относится электрический двигатель омывателя.

Для поддержания необходимой температуры в салоне, КамАЗ 431185 оборудован автономным обогревателем. Циркуляция воздуха через радиатор отопления осуществляется при помощи электровентилятора.

Из вышеперечисленного следует, что цветная электросхема КамАЗ 43118 необходима для выполнения обслуживания и ремонта электрооборудования. Проводка машины состоит из нескольких подсистем. Защита проводки осуществляется плавкими предохранителями.

Регулятор давления тормозов Камаз

Регулятор давления автоматически поддерживает давление в системе пневматического привода тормозов в пределах 620 … 750 кПа, предохраняет пневмосистему от превышения предельного давления (1000…1350 кПа) и защищает пневмосистему от загрязнения.

Рис.1.Регулятор давления:а устройство, б положение при давлении б системе менее 700…750 кПа, в положение при срабатывании клапана регулятора (давление в системе 700…750 кПа), I ввод от компрессора, II, IV атмосферные выводы, III вывод в пневматическую систему; I разгрузочный клапан, 2 фильтр, 3 пробка канала отбора воздуха, 4 выпускной клапан, 5 уравновешивающая пружина, 6 следящий поршень, 7, 8, II каналы, 9 обратный клапан, 10 впускной; клапан, 12 разгрузочный поршень

рис. 1

При давлении в системе менее 700… 750 кПа сжатый воздух от компрессора через ввод I регулятора, фильтр 2, канал 11 подается в кольцевой канал 8 и далее через обратный клапан 9 и вывод III в ресиверы пневмосистемы автомобиля. Одновременно по каналу 7 сжатый воздух проходит в полость А под поршень 6, который нагружен уравновешивающей пружиной 5. При этом выпускной клапан 4, соединяющий полость Б над разгрузочным поршнем 12 с атмосферой через вывод 11,открыт, а впускной клапан 10, через который сжатый воздух подводится в полость Б, под действием пружины закрыт. Разгрузочный клапан 1 под действием пружины в поршне 12 также закрыт. Поршень 12 удерживается в верхнем положении.

По достижении давления 700 … 750кПа в полости А поршень 6, преодолев усилие уравновешивающей пружины 5, перемещается вверх. При этом выпускной клапан 4 закрывается, впускной клапан 10 открывается и сжатый воздух из полости А поступает в полость Б. Разгрузочный клапан 1 открывается, пропуская сжатый воздух из компрессора через вывод IV в атмосферу вместе со скопившимся в полости конденсатом. В результате давление в канале 8 падает и обратный клапан 9 закрывается. Компрессор в этом случае работает в разгруженном режиме без противодавления.

При снижении давления до 620… 650 кПа в выводе III поршень 6 под действием пружины 5 перемещается вниз, клапан 10 закрывается, а выпускной клапан 4 открывается, сообщая полость Б с атмосферой через вывод II. При этом разгрузочный поршень 12 под действием пружины клапана 1 занимает верхнее положение, клапан I прижимается к седлу, разобщая ввод I с атмосферой, и компрессор снова нагнетает сжатый воздух в пневмосистему.

рис. 2

Если регулятор не сработает при давлении 700… 750 кПа, то разгрузочный клапан 1 по достижении в пневмосистеме давления 1000 … 1350 кПа открывается, преодолевая сопротивление пружин. При этом вывод I сообщается с атмосферой, предотвращая повышение давления выше указанного значения.

Для присоединения специальных устройств регулятор давления имеет вывод, закрытый резьбовой пробкой 3. Кроме того, предусмотрен клапан отбора воздуха для накачки шин, который закрыт колпачком. При навинчивании штуцера шланга для накачки шин клапан утапливается, открывая вход в тормозную систему.

Перед накачиванием шин давление в ресиверах следует понизить до давления, соответствующего включению регулятора, так как во время холостого хода нельзя проводить отбора воздуха.

autoruk.ru

Технические характеристики

Грузоподъемность КамАЗа-43118 составляет 10000 кг. При этом снаряженная масса автомобиля равняется 8750 кг (нагрузка на задний мост – 4150 кг, на передний – 4600 кг). Масса бортовой версии – 10500 кг. КамАЗ-43118 также используется в качестве тягача с прицепом до 12000 кг или автопоезда общим весом до 32650 кг.

Ширина модели без учета зеркал составляет 2500 мм, габаритная высота – 3455 мм, длина – 8580 мм. КамАЗ-43118 комплектуется грузовой платформой (длина – 6112 мм, ширина – 2470 мм) с откидными металлическими бортами и каркасным тентом. С закрытым бортом погрузочная высота тягача составляет 1545 мм.

Груженый автомобиль разгоняется до 90 км/час. Машина способна преодолевать 20-градусные подъемы.

Прочие параметры КамАЗа-43118:

• колесная база – 3960 мм;
• дорожный просвет – 385 мм;
• минимальный радиус поворота – 12300 мм.

КамАЗ-43118 выпускается в двух модификациях: многоцелевое шасси и бортовой грузовик. Технические характеристики данных версий практически идентичны.

Расход топлива КамАЗ-43118

Расход топлива у КамАЗа-43118 равняется 33 л/100 км при скорости 40-50 км/час. Для полноприводного грузовика это является отличным показателем. С учетом того, что модель оснащается двумя топливными баками (210 и 350 л), без дозаправки автомобиль может обходиться довольно долго.

Возможные поломки

Если в системе появились определенные повреждения, она может медленно или даже быстро сбрасывать воздух. Это приводит к тому, что тормоза начинают пропадать. Если установить проблемный автомобиль на стояночный тормоз, он будет растормаживаться, что грозит серьезными неприятностями.

Если не работает ручник на КамАЗе, причины могут быть разными:

• износ уплотнителей – например, уплотнительных колец и манжет. В таком случае система травит воздух медленно, что иногда может сопровождаться незначительным свистом;
• повреждение контуров магистрали – очень серьезная проблема, которая может закончиться быстрым сбросом воздуха из системы и автоматическим торможением автомобиля даже во время движения;
• замерзание – в холодную пору года ручник имеет свойство замерзать. Если КамАЗ не снимается с ручника, причина может крыться как раз в том, что температура внутри магистрали упала ниже нуля. Суть проблемы в том, что в системе образуется влага, которой там быть не должно.

Вероятных поломок может быть значительно больше – например, не держит ручник на КамАЗе, что говорит об износе механических деталей системы. Но здесь рассматриваются только те неисправности, которые встречаются чаще всего. Так же можете прочитать про Как выбить шкворень на Камазе.

Ремонт крана ручника автомобилей КамАЗ, ЗИЛ, КрАЗ, МАЗ (30 фото)

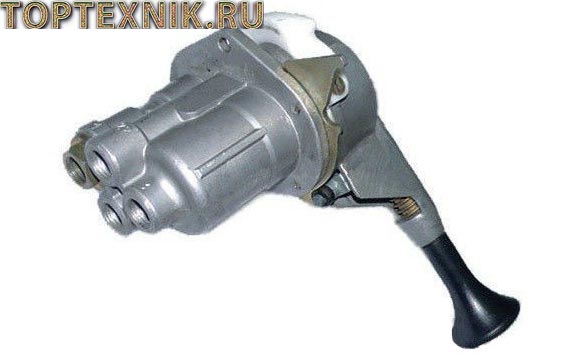

Такой кран используется в качестве стояночного тормоза на автомобилях марок КамАЗ, ЗИЛ, КрАЗ, МАЗ и Урал.

В случае неисправности, кран может пропускать воздух или автомобиль будет медленно растормаживаться. В таком случае потребуется замена изношенных резиновых уплотнительных колец и манжет. Такой набор входит в ремонтный комплект РТИ крана ручного тормоза, имеет каталожный номер 100-3537009-30 и название «комплект запасных частей крана тормозного обратного действия с ручным управлением«. Каталожный номер самого крана 100-3537010.

Ремонт крана стояночного тормоза (замена резиновых уплотнительных колец и манжет)

Для ремонта крана ручника потребуется демонтировать его с кронштейна, на котором он установлен. На автомобилях КамАЗ и ЗИЛ кран расположен справа от водительского сидения. На автомобилях МАЗ — слева.

1. Крепится кран двумя болтами к кронштейну и к нему подходят три пневматические трубки, которые нужно отвернуть в первую очередь.

2

Теперь осторожно снимаем крышку крана, чтобы не потерять пружину и ролики. Для этого, прижав её к корпусу крана, отворачиваем два винта, которые также являются осями роликов

3. Если ролики залипли — подденьте их отверткой.

4. Перекос крышки следует убрать при помощи регулировочных прокладок. Крышка должна перемещаться относительно корпуса без заеданий. В случае износа торца крышки, следует увеличить количество регулировочных прокладок.

5.  Выбиваем насеченную часть штифта.

8. Выдвинув бокорезами шток выпускного седла клапана, вынимаем штифт.

9. Сдвигаем со штока направляющий колпачок и шайбу.

10. Нажимая на направляющую штока, снимаем стопорное кольцо.

11. Вынимаем выпускное седло клапана, пружину и направляющую штока.

12. Вынимаем уравновешивающую пружину с тарелкой.

https://www.youtube.com/watch?v=cmgtAI1GYnQ

В некоторых кранах между тарелкой и уравновешивающей пружиной могут стоять шайбы, которые регулируют её жесткость. Их обратная установка обязательна.

13. Ключом на 19 выворачиваем штуцер атмосферного вывода.

14. Стержнем 10-11 мм выдавливаем из корпуса следящий поршень.

15. Нажав на корпус клапана, снимаем стопорное кольцо.

16. Извлекаем из следящего поршня клапан с пружиной.

17. При износе уплотняющего кольца клапана воздух из пневмосистемы будет уходить через атмосферный вывод в любом положении рукоятки. То же будет происходить при разорванной манжете клапана.

18.  Для её замены снимаем опорную шайбу.

19. Аккуратно извлекаем из кольцевой проточки клапана край манжеты и снимаем её с посадочного буртика.

20. Не герметичность кольца, уплотняющего шток выпускного седла клапана, вызывает утечку воздуха со стороны крышки крана в режиме растормаживания стояночного тормоза.

При правильно подобранном уплотняющем кольце шток выпускного седла клапана должен перемещаться в направляющей с небольшим усилием. Если добиться этого не удается, меняем направляющую штока на новую.

21. Иногда встречаются краны с дополнительной клапанной секцией. При нарушении герметичности её клапана или уплотнений, воздух шипит со стороны пыльника или из атмосферного вывода.

Для замены клапана, ключом на 19 отверните опорный штуцер пружины клапана. Извлекаем клапан в сборе и при необходимости заменяем.

Подключение крана с дополнительной клапанной секцией

1. Вывод к воздушному баллону.
2. Атмосферный вывод.
3. Вывод управляющей магистрали дополнительного клапана.
4. Заглушка.

22. Чтобы добраться до уплотнений, снимаем резиновый пыльник.

23. Снимаем стопорное кольцо.

24. Извлекаем внутреннее седло клапана с пружиной и уплотняющей манжетой.

25. Если шипит со стороны пыльника, меняем уплотняющую манжету. Для этого ключом на 9 удерживаем за грани внутреннее седло, а ключом на 11 выворачиваем регулировочный болт-головку.

26. Манжеты с рифлёной поверхностью с обеих сторон  устанавливаем между двумя упорными шайбами.

27. Если шипит атмосферный вывод крана — нужно заменить в нем уплотняющее кольцо.

Так как дополнительная секция не участвует в управлении стояночной и запасной системами,  то вместо замены уплотнений можно удалить внутреннее седло клапана в сборе (сам клапан остается), а верхнее отверстие секции заглушить штатной уплотняющей манжетой, заменив верхнюю упорную шайбу на диск тех же размеров.

При сборке крана должна быть идеальная чистота, а все скользящие поверхности смазываются любой низкотемпературной смазкой.

Устройство автомобиля

Авто отличается от предыдущих моделей расположением платформы, которая стала максимально приближенной к кабине тягача. Такое конструкторское решение вынудило убрать запасное колесо с кабины в другое место — под рамой грузовика в задней части. При покупке можно выбрать два варианта платформы — оснащенную тентом и открытого типа.

Этот седельный тягач оснащен усовершенствованным шасси, благодаря чему можно устанавливать дополнительное оборудование: автокран, автоцистерну и т.д. Такая возможность позволяет использовать его в самых различных областях — для транспортировки грузов, в строительных работах, для эвакуации и пр.

Воздушная система КАМАЗа 43118 | КАМАЗ

Тормозная система КАМАЗ

Пневматическая тормозная система

Утечка воздуха из тормозного крана КАМАЗ ЗИЛ ПАЗ МАЗ КРАЗ ГАЗ

Тормозные системы КамАЗ

Регулировка тормозов Камаз

Константин-ПРО систему АБС (ABS). Долго ли проживет в условиях бездорожья!?

Клинит тормоза КАМАЗ ЗИЛ ГАЗ ПАЗ ЛАЗ МАЗ. Ремонт тормозного крана.

КамАЗ. ГТК на кабину.

https://youtube.com/watch?v=EaFvKBSUQUs

Будни Камазиста : Устранение утечки воздуха , ремонт

Как снять главный тормозной кран на автомобиле Камаз 5511

Также смотрите:

• Объем кузова в КАМАЗе 6520
• Запчасти КАМАЗ рессора лист
• Смотреть мизяку дизяку про КАМАЗы
• Диск сцепления ведомый КАМАЗ 4308
• Где найти работу на своем самосвале КАМАЗ
• Опорная балка КАМАЗ
• Полукольцо упорного подшипника коленчатого вала КАМАЗ
• Большая зарядка генератора КАМАЗ
• Как починить автономку на КАМАЗе
• Синхронизаторы КПП КАМАЗ описание
• Постановка на хранение КАМАЗ
• Трубки низкого давления КАМАЗ 5320
• Как установить форсунки на КАМАЗ

Дым как из глушителя КАМАЗа КАМАЗ 5410 для 18 стальных колес пыль дорог

Пневматический привод Камаз

Пневматический привод тормозов. Тор­мозной пневмопривод  имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 2 давления, предо­хранитель 3 от замерзания конденсата в сжатом воздухе и конденсационный реси­вер

11 — питающая часть привода, из которой очищенный сжатый воздух под за­данным давлением подается в остальные части пневмопривода и к другим потреби­телям сжатого воздуха. Привод разбит на автономные контуры, разделенные защит­ными клапанами. Каждый контур действу­ет независимо от других.

Рис. 1

Рис.1. Пневмопривод тормозных механизмов автомобиля КамАЗ-5320

Контур I привода механизмов рабо­чего тормоза переднего моста состоит из части тройного защитного клапана 5, реси­вера 14 объемом 20 л с краном слива кон­денсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, нижней секции двухсекционного тормозного крана 16, клапана С контрольного вывода, кла­пана 18 ограничения давления, двух тор­мозных камер 19, тормозных механизмов переднего моста, трубопроводов и шлангов между этими аппаратами.

Кроме того, в контур входит трубопро­вод, соединяющий нижнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа с двухпроводным приводом.

Контур II привода механизма рабо­чего тормоза задней тележки состоит из части тройного защитного клапана, двух ресиверов 12 общим объемом 40 л с кра­нами 15 слива конденсата и выключателем контрольной лампы падения давления в ре­сивере, части двухстрелочного манометра 20, верхней секции двухсекционного тор­мозного крана 16, клапана D контрольного .вывода, автоматического регулятора 25 тормозных сил с упругим элементом, четы­рех тормозных камер 21, тормозных меха­низмов. В контур входит также трубопро­вод, соединяющий верхнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа.

Контур III привода механизмов за­пасного и стояночного тормозов, а также комбинированного привода тормозных сис­тем прицепа (полуприцепа) состоит из час­ти двойного защитного клапана 4, двух ре­сиверов 13 общим объемом 40 л с краном слива конденсата и выключателем кон­трольной лампы падения давления в ресивере, двух клапанов Е и В контрольных вы­водов, крана 9 управления стояночным тормозом, ускорительного клапана 24, час­ти двухмагистрального перепускного кла­пана 23, четырех пружинных энергоакку­муляторов 21, выключателя 22 контроль­ной лампы стояночного тормоза, клапана 26 управления тормозными системами при­цепа с двухпроводным приводом, одинар­ного защитного клапана 27, клапана 29 уп­равления тормозными системами прицепа с однопроводным приводом, трех разобщи­тельных кранов 28, трех соединительных головок (одной головки 32 типа А однопро-водного привода тормозных систем прице­па и двух головок 31 типа «Палм» двух­проводного привода тормозных систем прицепа), пневмоэлектрического выклю­чателя 30 сигнала торможения, трубо­проводов и шлангов между этими аппара­тами.

Контур IV привода механизмов вспо­могательного тормоза и других потребите­лей состоит из части двойного защитного клапана 4, пневматического крана 8, двух цилиндров 7 привода заслонок, пневмати­ческого цилиндра 6 привода рычага оста­нова двигателя, пневмоэлектрического вы­ключателя 17 электромагнитного клапана прицепа, трубопроводов и шлангов между этими аппаратами. Своего ресивера и конт­рольной лампы падения давления контур IV не имеет. От контура IV привода меха­низмов вспомогательного тормоза сжатый воздух поступает к дополнительным потре­бителям по пневмосигналу, пневмоусилителю сцепления, приводам агрегатов транс­миссии и др.

Рис. 2

Схема пневмопривода Камаз-53212

Влагомаслоотделитель

Рис. 3

При описании составных частей и прин­ципа работы за основу принят пневмопри­вод автомобиля КамАЗ-5320. Однако сле­дует знать, что тормозные приводы других автомобилей имеют свои отличительные особенности. Для улучшения влагоотделения в питающей части тормозного привода автомобиля КамАЗ-53212 на участке ком­прессор — регулятор давления на первой поперечине рамы в зоне интенсивного обду­ва дополнительно установлен влагоотделитель. На автомобиле-самосвале КамАЗ-5511 отсутствуют аппаратура управления тормоз­ными системами прицепа, разобщительные краны, соединительные головки.

Рис. 4

Кроме то­го, у автомобилей КамАЗ-5410, -5511 и 54112 блок защитных клапанов состоит из тройного защитного клапана, через кото­рый заполняются сжатым воздухом конту­ры I и II и одинарного защитного клапана, через который заполняется контур III, a контур IV заполняется от контура I или II.

О тормозной системе

Во всех современных грузовиках сейчас используется система с пневматическим приводом. Он также является источником сжатого воздуха для других технологических узлов. Использование пневматической системы обуславливается ее высокой надежностью, универсальностью применения и эффективностью.

Данная конструкция устроена одинаково. Она обязательно включает в себя компрессор. КамАЗ также комплектуется ресиверами, трубопроводами, исполнительными элементами и клапанами. Кроме этого, в устройство данной системы входит влагоотделитель. КамАЗ (Евро-3) оснащается им еще на заводе.

Ремонт тормозного крана

Ремонт тормозного кранового механизма КамАЗа выполняется следующим образом:

1. Нужно расшплинтовать и демонтировать палец тягового устройства.
2. Затем отвернуть 4 болта крепления с кронштейна.
3. Необходимо отвернуть воздушные магистрали, которые подводят к крану. При помощи кернера отметить расположение воздушных каналов относительно магистралей.
4. После этого следует отвернуть 4 болта с корпуса опорной плиты при помощи ключа на 12.
5. Затем демонтировать верхнюю часть корпуса крана вместе с рукояткой и отделить плиту.
6. В конце извлечь верхний поршневой механизм.

https://youtube.com/watch?v=A2GR1koL2yo

Если неполадка заключается в том, что кран шипел, то необходимо восстановить уплотнение поршневой части. Для этого нужно заменить демпфирующее устройство, которое гасит резкие толчки от рукоятки.

Для замены демпфера нужно сохранить прежнее положение винта и отрегулировать зазор между винтом и толкательной частью поршня.

Если поломка была вызвана неисправностью клапана, нужно открутить крепежные винты, разъединить корпус и вытащить малый поршень, раскачивая большой.

Для восстановления герметичности необходимо изолировать верхнюю и нижнюю секции уплотнительных колец, выпустить воздух, заменить поврежденные детали на новые.

Типы ремкомплектов

Есть несколько комплектаций ремонтных инструментов для удаления неисправностей в работе тормозного крана:

• Малый набор. Он включает в себя только предметы для уплотнения и специальный защитных чехол для рычага управления.
• Средний набор. Кроме состава предыдущего набора он комплектуется втулками и креплениями.
• Большой набор. В этом варианте содержится полный набор необходимых элементов для самостоятельного ремонта тормозного крана.

Как устроена тормозная система автомобиля КамАЗ?

Владельцам легковых автомобилейне всегда понятны проблемы водителей КамАЗов, конструкция которых несколькоотличается от строения «меньших братьев».

Однако это совсем не означает, чтопроблемы и неисправности таких машин менее значимы и не требуют внимания.

Поэтому в данной статье на примере автомобиляКамАЗ мы рассмотрим устройство одной из важнейших систем любого автомобиля –тормозного узла.

Как устроена тормозная система КамАЗ

Типтормозной системы КамАЗа не похожна аналогичную составляющую легковых транспортных средств.

Таким образом, даже при полном выходеиз строя одной из систем, водитель все равно сможет остановить многотонноетранспортное средство практически в любых условиях.

Основной (илирабочий тормоз) – создан для управления транспортным средством в процессе егодвижения. Он обладает пневматическим двухконтурным приводом, который оказываетраздельное воздействие на передние колеса и элементы задней колесной тележки.

Главными рабочими составляющими тормозной камеры КамАЗа являются колодки ибарабан, а управление тормозом выполняется при помощи нажатия соответствующейпедали.

Обратите внимание!Вбольшинстве случаев причиной рабочих сбоев тормозных систем служат поврежденияколодок и барабанов, так как именно они в процессе работы испытывают наибольшиенагрузки (при зажатой педали колодочные тормоза давят на барабан, замедляя темсамым движение транспортного средства). Запасная тормозная система КамАЗа применяется для остановкиили замедления движения автомобиля при появлении любых неисправностей в работеосновной системы

Запасная тормозная система КамАЗа применяется для остановкиили замедления движения автомобиля при появлении любых неисправностей в работеосновной системы.

«Запаска» совмещена со стояночным тормозом (присутствуют общиеузлы и механизмы) и состоит из четырех пружин энергоаккумулятора, двухвоздушных баллонов, защитного, перепускного (двухканального) и ускорительногоклапанов, тормозного крана, шлангов и трубопроводов. Этот вид тормозной системыактивизируется с помощью рычага, управляющего стояночным тормозом, пригоризонтальном расположении которого обе системы находятся в неактивномсостоянии, а его вертикальное положение вызывает работу стояночного тормоза.Любое промежуточное расположение указанной детали задействует запаснуютормозную систему.

Работавспомогательной тормозной системы КамАЗа основывается на энергии, скатывающейсяпод уклоном машины, а для торможения задействуется силовой агрегаттранспортного средства (торможение двигателем). Несмотря на то, что звучит всеэто достаточно запутанно, принцип работы здесь несложный.

Когда водительнажимает специальную кнопку (она находится на полу, возле рулевой колонки), сжатый воздух от тройного (защитного) клапана перемещается в тормозныецилиндры, управляющиеся дросселями,которые перекрывают путь отработанным газам. В этот момент прекращается иподача топлива, а мотор начинает выполнять обязанности компрессора: давлениеотработанных газов воздействует на колодки и барабан КамАЗа, за счет чего ипроисходит торможение.

Помимо описанныхтормозных систем грузовиков, в них также предусмотрена система аварийногорасторможения, которая обеспечивает сжатие энергоаккумуляторных пружин,срабатывающих при применении стояночного или запасного тормоза.

Использование самосвала

Несмотря на то, что КАМАЗ 5320 уже более пятнадцати лет как снят с производства, машины эти до сих пор весьма популярны и востребованы в самых разных отраслях, не только в логистике, но и в сельском хозяйстве, горнодобывающей промышленности, строительстве и коммунальной службе. Так сложилось благодаря их надежности, неприхотливости, доступности всей номенклатуры запасных частей и, что главное, экономической целесообразности применения именно этой модели.

Расход топлива

КАМАЗ 5320 со штатным прицепом может перевозить 16 тонн груза по любым дорогам, включая проселки в русской глубинке или на Крайнем Севере, при этом расход топлива КАМАЗ 5320 составляет не более 35 литров на 100 километров пути. Неспроста именно эта машина стала настоящей легендой, помните слоган – «Танки грязи не боятся!» – это про КАМАЗ 5320.

Габариты бортового варианта

Основные технические характеристики для грузовика КАМАЗ 5320, бортового базового варианта:

• Длина — 739 сантиметров
• Ширина — 250 сантиметра
• Высота — 283 сантиметра
• База задней тележки — 132 сантиметра
• Колея передних колёс — 201сантиметр
• Колея задних колёс — 185 сантиметров
• Наименьший дорожный просвет — 34,5 сантиметра
• Погрузочная высота — 137 сантиметров
• Снаряжённая масса — 7500 килограммов
• Грузоподъёмность — 8000 килограммов
• Максимальная масса буксируемого прицепа — 8000 килограммов
• Максимальная полная разрешенная масса – 15 305 килограммов
• Максимальная скорость, км/ч — 85
• Тормозной путь для автопоезда с полной нагрузкой со скорости 40 км/ч, метров — 21

Рабочая тормозная система автомобиля КАМАЗ-4310

На автомобиле КАМАЗ-4310 установлены четыре тормозные системы — рабо­чая, стояночная, запасная и вспомогательная. Кроме того, автомобиль имеет систему аварийного растормаживания и приборы двухпроводного и однопроводного привода тормозных систем прицепов.

Рабочая тормозная система автомобиля КАМАЗ-4310 состоит из шести тормозных механизмов и пневматичес­кого привода.

Тормозные механизмы служат для создания искусственного сопротивления движению. На грузовых автомобилях применяются барабанные, колодочные тормозные механизмы с внутренним расположением колодок. Механизмы установлены во всех шести колесах. Основные детали тормозного механизма: тормозной барабан, опорный диск 2 (рис. 143) две колодки 7 с фрикционными накладками 9, две эксцентриковые оси 1, четыре стяжных пружины 8, разжимной кулак 12 с валом, щиток 3, регулировочный рычаг 14.

Рис.143. Тормозной механизм автомобиля КамАЗ-4310: 1 — эксцентриковая ось; 2 — опорный диск; 3 — щиток; 4 — гайка оси; 3 — накладка осей; 6 — чека оси; 7 — колодка; 8 — стяжная пружина; 9 — накладка колодки; 10 — кронштейн; 11 — ось ролика; 12 — разжимной кулак; 13 — ролик; 14 — регулировочный рычаг

Пневматический привод рабочей тормозной системы предназначен для приведения в действие тормозных механизмов. Он является составной частью общей пневматической системы автомобиля (рис. 145), в которую входят:

• система питания пневмопривода тормозов сжатым воздухом,
• контур привода тормозов колес передней оси,
• контур привода тормозов колес задней тележки,
• контур привода тормозов стояночной и запасной тормозных систем,
• контур привода вспомогательной тормозной системы и питания других по­требителей,
• привод тормозов прицепа,
• контур привода системы аварийного растормаживания тормозов стояночной тормозной системы,
• а также систе­ма сигнализации и контроля за состоянием пневматической системы и ее частей.

Рис 145. Схема пневматического привода тормозных систем автомобиля КамАЗ-4310: 1 — тормозная камера передних колес; 2- клапан контрольного вывода; 3 – контрольные лампы и зуммер; 4 — двухстрелочный манометр; 5 — кран аварийного растормаживания; 6 — кран управления стояночным тормозом; 7 — кран у правления вспомогательным тормозом; 8 -датчик включения электромагнитного клапан прицепа; 9 — компрессор; 10 — пневмоцилиндр привода рычага останова двигателя; 11 — пневмоцилиндр привода вспомогательного тормоза; 12 -регулятор давления; 13 — предохранитель против замерзания; 14 — двухсекционный тормозной кран; 15 — тройной защитный клапан; 16, 31 — пожарные защитные клапаны; 17, 18, 19 — датчики падения давления; 20 — конденсационный воздушный баллон; 21 — воздушные баллоны третьего контура; 22 — воздушный баллон первого контура.; 23 — воздушные баллону второго контура; 24 — кран слива конденсата; 25 — клапан ускорительный; 26 — двухмагистральный перепускной клапан; 27 — датчик включения стояночного тормоза; 28 — пружинный энергоаккумулятор; 29 -тормозная камера колес: заднего и промежуточного мостов; 30 — клапан управления тормозами прицепа с двухпроводным приводом; 32 -датчик включения сигнала торможения; 33 — клапан управления тормозами, прицепа с однопроводным приводом; 34 — разобщительный кран; 35 -задний фонарь; 36 — соединительная головка типа «Палм»; соединительная головка типа А; А, В, С, Д, Е — клапаны контрольных выводов; R — к питающей магистрали двухпроводного привода; Р — к соединительной магистрали однопроводного привода; N — к управляющей магистрали двухпроводного привод.
