Что такое плавкие предохранители

Как выбрать

Предохранители для своего авто следует покупать только от проверенных производителей. Нередки случаи, когда предохранители плохого качества расплавляли изоляцию проводов цепи, посадочное место в монтажном блоке, но сами не перегорали. Скорее всего, расплавится вставка уже в процессе горения авто. Если говорить о фирмах, хорошо зарекомендовавших себя на практике, то можно выделить предохранители AVAR и TESLA.

Если вы не уверены в качестве купленных изделий, проверьте 1-2 плавкие вставки, специально пустив через них ток, при котором они должны перегореть. Для теста вам необходимо собрать цепь с электроприбором, потребление которого больше номинальной силы тока предохранителя. Величину тока в цепи можно рассчитать по формуле: I=P/U, где

• P – мощность потребителя;
• U – напряжение сети.

В качестве простейшей альтернативы можете сымитировать КЗ.

https://youtube.com/watch?v=rBVa0xrI06g

Проверка предохранителей

Рабочий предохранитель – это в первую очередь безопасность. Поэтому необходимо поддерживать их в рабочем состоянии. Если какой-то элемент электроники в автомобиле вышел из строя, необходимо проверить работоспособность детали. Каким образом это сделать? Многие водители просто получают доступ к предохранительному блоку и поочередно вынимают предохранители для визуальной оценки их состоянии. Владельцы автомобилей просто смотрят, не повреждена ли перемычка в предохранителе. Безусловно, такой способ работает, но он типичен для дилетантов, да и к тому же, не всегда надежен, ведь перемычка может остаться целой даже в том случае, если предохранитель сгорел. Для проверки состояния деталей лучше включить ту цепь, что перестала функционировать (это может быть любая электроника, будь то фары, печка или стереосистема), а затем с помощью мультиметра проверить уровень напряжения в предохранителе, отвечающем за эту цепь. Такая проверка займет гораздо меньше времени и даст точный результат.

Проверка предохранителей

Рабочий предохранитель – это в первую очередь безопасность. Поэтому необходимо поддерживать их в рабочем состоянии. Если какой-то элемент электроники в автомобиле вышел из строя, необходимо проверить работоспособность детали. Каким образом это сделать? Многие водители просто получают доступ к предохранительному блоку и поочередно вынимают предохранители для визуальной оценки их состоянии. Владельцы автомобилей просто смотрят, не повреждена ли перемычка в предохранителе. Безусловно, такой способ работает, но он типичен для дилетантов, да и к тому же, не всегда надежен, ведь перемычка может остаться целой даже в том случае, если предохранитель сгорел. Для проверки состояния деталей лучше включить ту цепь, что перестала функционировать (это может быть любая электроника, будь то фары, печка или стереосистема), а затем с помощью мультиметра проверить уровень напряжения в предохранителе, отвечающем за эту цепь. Такая проверка займет гораздо меньше времени и даст точный результат.

Маркировка плавких предохранителей

Каждый плавкий предохранитель на схеме обозначается определенной символикой. Стандартная маркировка состоит из двух буквенных символов. Первые буквы определяют защитный интервал: a – частичный (защита лишь от коротких замыканий) и g – полный (обеспечивается защита от коротких замыканий и перегрузок).

Вторая буква означает типы защищаемых устройств:

• G – защищает любое оборудование.
• F – защищаются только цепи с малым током.
• Tr – защита трансформаторов.
• М – электродвигатели и отключающие устройства.

Более подробную информацию о маркировке предохранителей можно получить в справочниках, предназначенных для специалистов-электротехников.

Плавкие предохранители электрической сети

Характеристики предохранителей

Предохранитель электрический – типы и разновидности

Предохранитель напряжения

Расчет плавких предохранителей

Предохранитель тока для защиты цепи

Предохранители на электронных компонентах

У этих конструкций функцией защиты электрической схемы занимаются бесконтактные электронные ключи на основе силовых полупроводниковых приборов из диодов, транзисторов или тиристоров. Их называют электронными предохранителями (ЭП) или модулями контроля и коммутации тока (МККТ).

В качестве примера на видео ниже рассказывается принцип работы предохранителя на транзисторах.

Такие электронные предохранители отличаются быстродействием, их время срабатывания не превышает 30 миллисекунд.

Рассмотренная выше схема считается простой, она может быть значительно расширена новыми дополнительными функциями:

У таких схем используемые модули МККТ по времени срабатывания делятся на 4 группы. Самые быстродействующие устройства относят к классу «0». Они отключают превышающие уставку токи на 50% за время до 5 мс, на 300% — за 1,5 мс, на 400% — за 10мкс.

Принцип работы

Проводник, размещённый внутри корпуса, зачастую делается из какого-либо чистого металла, например, цинка или же меди. Защита оборудования основана на том, что токопроводящие металлы благодаря сопротивлению нагреваются во время подключения к электричеству. Этот эффект работает по такой схеме:

1. При недостаточном значении тока проволока или пластина успевает равномерно распределить тепло. Это позволяет сохранить целостность.
2. Чрезмерная сила тока очень быстро нагревает проводник. Повышение температуры этого элемента устройства способствует возрастанию сопротивления.
3. Большее сопротивление приводит к ещё большему нагреву. При достижении температурного порога проводник разрушается и цепь обрывается.

Назначение и принцип действия

Основная задача плавких предохранителей – защита электрической сети и электрооборудования от сверхтоков, возникающих при коротком замыкании или в результате критических перегрузок. При этом они обеспечивают бесперебойную работу защищаемых цепей в номинальном режиме.

В отличие от автоматического выключателя, часто применяемого в электротехнике, плавкая вставка срабатывает только один раз, после чего он подлежит замене. Однако срабатывает такое устройство со стопроцентной вероятностью, в то время как автоматика после многократного отключения может подвести. Именно поэтому для защиты дорогостоящего оборудования используют плавкие вставки. Не отказываются от применения этих защитных устройств и в силовых цепях.

Устройство и принцип защиты

В конструкции плавкого предохранителя есть два основных элемента: корпус (держатель) с контактами и плавкую вставку (рисунок 1). Строго говоря, только сочетание этих элементов можно называть предохранителем. Очень часто деталь плавкой вставки (особенно если она заменяемая) называют плавким предохранителем. В данной статье мы тоже иногда будем придерживаться этой традиции.

Рис. 1. Конструкция плавкого предохранителя

Рабочим элементом вставки является проводник из меди или сплава металлов. Благодаря этому плавкому элементу происходят отключения цепи в критических ситуациях.

В качестве плавкого элемента может быть одна или несколько медных проволок, пластина либо фигурная деталь. Эти проводники помещаются в жаропрочный корпус: стеклянный, керамический (рис. 2) или пластиковый. В зависимости от назначения, пространство вокруг плавкого элемента может быть заполнено кварцевым песком или окружено легкоиспаряющимся веществом, предназначенным для гашения электрической дуги.

Рис. 2. Керамические плавкие вставки

При прохождении номинальных токов через проволоку вставки, она незначительно нагревается, не достигая температуры плавления. Но в режиме короткого замыкания резко возрастает величина тока, что приводит к плавлению вставок. Это приводит к разрыву цепи.

Нагревание предохранителя происходит также при перегрузках, то есть в результате превышения номинального напряжения на защищаемом участке цепи. При достижении рабочих напряжений величины, называемой током отключения, температура плавкого элемента возрастает до точки плавления и цепь разрывается. После восстановления параметров цепи плавкую вставку необходимо заменить.

Плавкие вставки имеют некую инерционность срабатывания. При КЗ задержка незаметна, так как в этом случае плавкий элемент нагревается молниеносно.

Иначе обстоит дело в случаях с перегрузками. Для достижения температуры плавления требуется больше времени. Поэтому, чтобы повысить скорость срабатывания, элементам вставок придают специальную форму и нагружают их силами упругости (один конец пластины соединяют с растянутой пружиной).

В некоторых моделях под действием пружины наружу выходит штифт, называемый индикатором срабатывания (рисунок 3). Он выступает в роли указателя срабатывания и свидетельствует о том, что вставку надо менять.

Цифрами на рисунке обозначено:

• I – патрон;
• 2 – плавкая пластина;
• 3 – шарики из олова;
• 4 – плавкая вставка;
• 5 – кварцевый песок;
• 6 – пружина;
• 7 – текстолитовая шайба;
• 8 – спусковой механизм указателя срабатывания;
• 9 – колпачок;
• 10 – ободок колпачка;
• 11 – указатель срабатывания;
• 12 – асбоцементная прокладка;
• 13 – цементная заливка.

В ряде случаев для увеличения скорости срабатывания используют вставки с параллельно натянутыми проволоками разных диаметров. Перегорание самой тонкой проволоки увеличивает нагрузку на остальные элементы, ускоряя их плавление.

С целью снижения перенапряжений в некоторых конструкциях вставок применяют проволоки с разными сечениями отдельных участков. При срабатывании такого предохранителя, первым перегорает участок с наименьшим сечением вставки. Если пары расплавленного металла спровоцируют в точке разрыва электрическую дугу, то перегорит участок с большим сечением.

Конструктивные особенности предохранителей можно узнать по их маркировке. К сожалению, время-токовые характеристики наносятся не на все типы изделий. Но модели, на которые нанесены буквенно-цифровые коды, можно легко классифицировать по их назначению.

Самовосстанавливающиеся проводники

Бывает, что после перегрузки в электросети цепь можно снова подключить без какого-либо вреда через определённое время

Это довольно важно для различных микропроцессоров и микроконтроллерного оборудования. Для этих цепей применяют предохранители с самовосстановлением

В основе лежит состав, в который входит углерод и полимер. С помощью углерода возможно обеспечить необходимую степень проводимости, но сам предохранитель имеет сопротивление. Если сила тока превышает номинальные показатели, то самовосстанавливающиеся элементы нагреваются, из-за чего полимер переходит в газообразный вид. При этом происходит значительное расширение. Связь между частицами углерода разрывается. Электричество уже не может проходить через предохранитель. После остывания весь состав переходит в базовую форму. Частицы углерода снова восстанавливают контакт, и предохранитель можно использовать.

Два основных типа

В теории и практике плавкие предохранители разделяются на два основных типа. Такое деление происходит по величине напряжения рабочей сети, для которой предназначен предохранитель. Разделяют низковольтные и плавкие высоковольтные предохранители. Низковольтные предохранители рассчитаны на напряжение до 1000 Вольт. Маркируются плавкие низковольтные предохранители, как ПН или ПР. Материал плавких вставок предохранителей представлен в таблице ниже.

Предохранители ПН это низковольтные предохранители с мелкозернистым наполнителем вокруг плавкой медной вставки. Рассчитаны предохранители ПН до тока 630 Ампер. Предохранители ПР рассчитаны на токи 15-60 ампер. Они проще предохранителей ПН, но все равно гасят электрическую дугу при коротком замыкании.

Применение предохранителей ПН и ПР

Предохранители ПН и ПР предназначены для защиты кабельных и воздушных линий электропередач и защиты электрических машин. Устанавливаются предохранители во вводных, вводно-распределительных щитах, в различных сборках. С помощью предохранителей защищаются силовые трансформаторы со стороны высокого напряжения. В быту вы сталкивались с плавкими предохранителями этого типа, если делали электрику своими руками в доме или на даче.

В зависимости от мощности потребления, на вводе электропитания в дом, ставится вводной щит с плавкими предохранителями. Уже после вводного щита, устанавливается распределительный щит для разделения электропроводки на группы и защитой групп розеток и групп освещения автоматами защиты.

Предохранитель со стеклянным корпусом

Порог срабатывания предохранителей

Из описанного выше становится ясно, что предохранитель в автомобиле разрушается в случае превышения номинального значения электричества. Плавкая часть предохранителя перегревается и сгорает.

Номинальный ток предохранителя рассчитывается по формуле: Inom=Pmax/U.

• Inom – это номинальная величина тока, которая измеряется в Амперах;
• Pmax – это максимально возможная нагрузка, которую может обрабатывать тот или иной прибор. Мощность указывается на приборах и измеряется в Ваттах;
• U – это уровень напряжения сети. Данный показатель измеряется в Вольтах. Уровень напряжения в сети автомобиля составляет 12 Вольт.

Ремонт плавкого предохранителя своими руками

Ремонт трубочного плавкого предохранителя

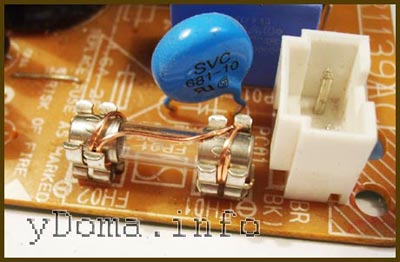

Первый самый простой. Проволока зачищается до блеска и наматывается на каждую чашку по несколько витков, затем предохранитель вставляется в держатель. Этот способ не надежен, и воспользоваться им можно, как временной мерой. Благодаря своей простоте он позволяет оперативно проверить исправность электроприбора. Если при включении проволока расплавилась, значить дело не в предохранителе, и требуется более квалифицированный ремонт.

Второй способ несколько сложней. Но тоже не требует применения пайки. Нужно прогреть по очереди чашки зажигалкой или на газовой плите и удерживая через ткань руками снять их со стеклянной трубки. Нагревать можно и паяльником. Внутри чашки для хорошего контакта нужно тщательно очистить от остатков клея.

Продеть зачищенную от изоляции проволоку через трубку по диагонали, загнуть ее концы вдоль трубки и надеть на место чашки. Плавкий предохранитель отремонтирован.

Третий способ по сути такой же, как и первых два. Но отремонтированный предохранитель практически не отличается от нового. Ремонт выполняется следующим образом.

Заводская калиброванная проволока при изготовлении предохранителя продевается в отверстия в торцах чашек и фиксируется припоем. Для того, чтобы вставить новую проволоку необходимо паяльником разогреть торцы чашек и зубочисткой или заточенной деревянной палочкой освободить отверстия в торцах чашек от припоя. Далее выполнить описанную выше заводскую операцию.

Бывает отверстия в чашках очень маленького диаметра и сложно их очистить от припоя. Тогда при наличии технической возможности проще просверлить отверстия сверлом диаметром 1-2 мм или расширить граненым шилом

Предложенная технология ремонта предохранителей и плавких вставок с успехом может быть применена для восстановления практически любых типов плавких предохранителей.

Ремонт автомобильного предохранителя ножевого типа

Технология ремонта автомобильного предохранителя ничем не отличается от технологии ремонта трубчатого, даже проще, так как нет необходимости заниматься его разборкой.

Сначала нужно наждачной бумагой или надфилем зачистить ножи предохранителя у его основания полоской в несколько миллиметров и залудить эти места припоем.

При залуживании столкнулся с тем, что при использовании спирто-канифольного флюса припой не хотел растекаться по поверхности ножей. Пришлось применить флюс «ФИМ», предназначенный для пайки меди, серебра, константана, платины и черных металлов. Основой флюса является ортофосфорная кислота. Я его всегда использую для пайки, если канифоль не подходит. Остатки флюса ФИМ удаляются промывкой водой.

Предохранитель был рассчитан на ток защиты 10 А, поэтому в соответствии с приведенной выше таблицей для ремонта был взят провод ⌀0,25 мм. Проводу была придана форма петли, как показано на фотографии, и концы его залужены припоем.

После всех подготовительных работ осталось только завести петлю провода внутрь корпуса предохранителя и припаять концы к ножкам.

Растекшийся припой можно срезать ножом, удалить с помощью наждачной бумаги или сточить надфилем.

Автомобильный предохранитель отремонтирован, и теперь его можно повторно использовать для защиты цепей в электропроводке автомобиля. Если после установки отремонтированного предохранителя он опять перегорел, то нужно искать неисправность в электрооборудовании автомобиля.

Разновидности автомобильных предохранителей

Откройте капот вашего автомобиля и приступайте к поиску блока предохранителей. Многие автомобили имеют 2 или более блока предохранителей, но нет универсального стандарта для их размещения. Большинство производителей помещают их рядом с двигателем или аккумулятором автомобиля (под капотом), под рулевым колесом или внутри бардачка (в салоне автомобиля). Ищите серый или черный ящик; он может быть помечен как “Предохранители” – (“Fuses”).

Если в указанных местах вы не обнаружили блока с предохранителями, обратитесь к руководству (книжке) вашего автомобиля. Если у вас нет в наличии руководства, начните поиск в интернете – “Где находится блок предохранителей” марка, модель и год вашего авто.

Поднимите защелку на боковой стороне коробки предохранителей, чтобы ослабить крышку. Проверьте внутреннюю сторону крышки на наличие схемы устройств, которыми управляет каждый предохранитель.

Обязательно заглушите автомобиль перед устранением неполадок в блоке предохранителей.

Вставьте ключ в замок зажигания и включите его в первое положение. Раскройте блок с предохранителями и коснитесь тестером в малюсенький порт на предохранителе (см. видео выше). Если тестер загорается, предохранитель работает правильно.

Использование тестового света – отличный способ найти перегоревший предохранитель, когда вы не можете идентифицировать визуальные признаки, такие как сломанная нить накала или черные метки.

• Маленькие;
• Средние;
• Большие.

Однако помимо размеров, перед приобретением того или иного вида предохранителя крайне важно обратить внимание и на его номинальный ток. В большинстве своем в автомобилях устанавливаются компоненты со значением этого параметра в пределах 5-30 А

При перегрузке цепи в машине с большой вероятностью может произойти разрыв этой самой цепи, что приведет к выходу из строя предохранителей.  При этом далеко не всегда потеря работоспособности электрического прибора будет свидетельствовать о проблемах с предохранителем. Нередко причиной неполадки могут выступать и абсолютно другие причины.

Чтобы точно убедиться в источнике проблемы, важно своевременно провести диагностику элемента в блоке предохранителей, который непосредственно и отвечает за функционирование данного прибора.  Сделать это довольно быстро и легко можно с помощью инструкции к транспортному средству. Там производитель указывает места установки предохранителей в блоке, отвечающих за конкретные электрические приборы

Многие автомобилисты считают, что наиболее приемлемым и быстрым способом обнаружения неисправностей в электронике является визуальный осмотр.  Для выполнения такой диагностики понадобится вытащить из блока предохранитель, а затем просмотреть его на наличие обрывов на свету. Если в элементе есть разрывы проволоки или имеются обгорелые следы, скорее всего обрыв цепи и выход из строя оборудования произошли по вине предохранителя. В основном, таким образом выявляют нарушения с предохранителя стеклянного или пластмассового вида.

Еще одним хорошим методом определения нарушений с предохранителями является проверка с помощью мультиметра. С его использованием проверить предохранитель машины можно двумя способами:

• Проверка заряда АКБ;
• Проверка катушки зажигания.

Схема и расположение блока предохранителей ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112

Предлагаем вашему вниманию ознакомиться со схемой и расположением блока предохранителей на ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Блок предохранителей и реле в ВАЗ-2110 находится в салоне автомобиля чуть левее и выше педалей.

За что отвечают реле блока предохранителей:

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.

За что отвечают предохранители на ВАЗ-2110:

F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта F2 — 7,5А — Левая фара (ближний свет) F3 — 10А — Левая фара (дальний свет) F4 — 10А — Правая противотуманная фара F5 — 30А — Электродвигатели стеклоподъемников дверей F6 — 15А — Переносная лампа F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла F10 — 20А — Резервный F11 — 5А — Лампы габаритного света правого борта F12 — 7,5А — Правая фара (ближний свет) F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света. F14 — 10А — Левая противотуманная фара F15 — 20А — Электрообогрев сидений. Блокировка замка багажника F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер) F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) F20 — 7,5А — Лампы задних противотуманных фонарей

Схема соединений монтажного блока

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и присоединяемые к ним провода

Надеемся что материал оказался вам полезен, будем рады видеть вас у нас в клубе ВАЗ-2110

Предохранители электромеханической конструкции

Принцип врезания защитного устройства в питающий провод и обеспечение его разрыва с целью снятия напряжения позволяет отнести созданные для этого электромеханические изделия к предохранителям. Однако, большинство электриков выделяет их в отдельный класс и называет автоматическими выключателями или сокращенно автоматами.

   Виды предохранителей

При их работе специальный датчик постоянно контролирует величину проходящего тока. После достижения критического значения подается управляющий сигнал на исполнительный механизм – взведенную пружину от теплового или магнитного расцепителя.

Причины выхода из строя

Существует несколько распространенных причин, по которым автомобильные предохранители перегорают и требуют замены. К таким причинам принято относить следующее:

• Плохая фиксация реле в гнезде блока.
• Неправильный выбор планки по ее показателям номинального тока.
• Наличие неисправностей в электропроводке автомобиля.
• Механические повреждения пластикового корпуса, чрезмерный нагрев и вибрационные нагрузки.

В итоге в процессе эксплуатации автомобиля при существенной нагрузке, например, когда автовладелец одновременно включает стеклоочистители и пытается завести двигатель, в сети могут отмечаться незначительные колебания напряжения, что приводит к оплавлению корпуса и полному выходу из строя защиты.

Варианты исполнения [ править | править код ]

Слаботочные вставки

Используются для защиты маломощных цепей, как правило до 20 ампер. Представляет собой стеклянный (керамический) цилиндр c металлическими основаниями, соединёнными между собой внутри тонкой проволокой. При перегрузке или коротком замыкании проволока сгорает, размыкая цепь и предотвращая последующее разрушение чрезмерной температурой. Различаются по размерам:

Вилочные предохранители

Самое широкое применение вилочные предохранители получили в электрических цепях постоянного тока транспортных средств, производятся на рабочее напряжение до 30 вольт. Конструкция таких предохранителей смещена в одну сторону: электрические контакты с одной стороны и плавкая (защитная) часть с противоположной.

По конструкции вилочные предохранители делятся на:

• миниатюрные вилочные
• обычные вилочные

Пробковые

Самый распространённый тип плавких предохранителей в старых электроустановках жилого фонда стран бывшего СССР. Конструкция представляет собой фарфоровый корпус, внутри которого располагается тонкая проволока (сгорающая в аварийном режиме); для гарантированного разъединения двух концов проволоки друг от друга при сгорании на одном конце проволоки висит груз, окрашенный в определённый цвет (каждому цвету соответствует определённая сила тока). По положению груза, как правило, определяют состояние предохранителя: если он свисает на куске проволоки, значит предохранитель сгорел и требует замены.

По типу конструкции различаются на:

• DIAZED
• NEOZED

Окраска в соответствии с номинальным током

Сила тока	Цвет чеки	Максимальная мощность (сеть 220 В)
2 А	Розовый	460 Ватт
4 А	Коричневый	900 Ватт
6 А	Зелёный	1 200 Ватт
10 А	Красный	2 000 Ватт
16 А	Серый	3 200 Ватт
20 А	Синий	4 000 Ватт
25 А	Жёлтый	5 200 Ватт
32—50 А	Чёрный	7 300 —11 500 Ватт
60 — 63 А	Тёмно-красный	13 800 —14 500 Ватт

Ножевые

Самый распространённый тип предохранителей на промышленных электроустановках, выпускаются на большие токи, до 1250 ампер. Являются источником повышенной опасности, поскольку использование предусматривало установку в держатель с неизолироваными губками; по этой причине ножевые предохранители стараются использовать только в тех местах, где обслуживание электроустановки предусматривается исключительно квалифицированным персоналом, обладающим как необходимым оборудованием, так и соответствующими навыками техники безопасности. В современном ассортименте можно встретить разъединители ножевых предохранителей в диэлектрическом корпусе, снижающие риск получения травм при обслуживании и/или замене.

Различия ножевых предохранителей по типу конструкции:

• 000 (до 100 ампер)
• 00 (до 160 ампер)
• 0 (до 250 ампер)
• 1 (до 355 ампер)
• 2 (до 500 ампер)
• 3 (до 800 ампер)
• 4а (до 1250 ампер)

Конструкционные особенности

Разъединитель предохранителей и его эквивалентный конкурент

Главным конкурентом плавкого предохранителя является автомат защиты, отличительной чертой которого является простота в использовании.

Недостатки

• Одноразовые плавкие вставки. В случае срабатывания требуется замена. Существуют самовосстанавливающиеся предохранители, однако стоимость и применимость ограничена.
• Возможный перекос фаз в трёхфазных цепях и отказ потребителя, при использовании однополюсного аппарата защиты.
• Избыточное быстродействие. В случае, когда время срабатывания предохранителя менее 1 – 7 миллисекунд, при отключении мощной реактивной индуктивной нагрузки (трансформаторы, двигатели и т.п.) может возникнуть перенапряжение. Превышение напряжения может в 1000 раз превышать номинальное напряжение цепи.
• Чрезмерное влияние фактора окружающей среды. Плавкая вставка сильно зависит от температуры среды работы аппарата защиты. Окружающая среда (температура, давление и т.п) изменяют время-токовую характеристику срабатывания.
• Вероятность возникновения стабильного горения дуги. Плавкие вставки без твердого или жидкого наполнителя не всегда обеспечивают гарантированное гашение дуги, возникшей при выгорании проводника плавкой вставки.
• Специфичные предохранители, большим недостатком которых является конструкция, дающая возможность шунтирования, то есть использования «жучков», приводящих к пожарам.
• Возможны повреждения вышестоящих защитных предохранителей. В случае, когда система защищена предохранителями разного номинала на различных уровнях, при возникновении аварии (короткого замыкания) и срабатывании предохранителя нижнего уровня, повреждения (оплавления) получает и вышестоящая плавкая вставка. В данной ситуации требуется замена всего каскада плавких вставок.
• Сложность отстройки селективной защиты. Вследствие неповторимого быстродействия плавких вставок, необходим грамотный выбор предохранителей для обеспечения требуемого уровня селективности. Необходимо исключить возможность одновременного срабатывания аппаратов защиты разных уровней системы.

Преимущества

• Быстродействие. Предохранители обеспечивают наибольшую скорость срабатывания.
• Простота конструкции. Из-за более простой конструкции чем у автомата защиты, почти исключена возможность т. н. «поломки механизма».
• Безотказность. Грамотно выбранный предохранитель в качественном аппарате защиты обеспечивает гарантированное срабатывание и отключение поврежденного элемента. Системы защиты цепи построенные на автоматических выключателях (без использования систем цифровых защит) не могут обеспечить соответствующий уровень защиты.
• После замены плавкой вставки предохранителя в цепи получается защита с характеристиками, заявленными производителем в отличие от случая с использования автоматического выключателя с подгорающими контактами.

Как выглядит предохранитель для стеклоподъемника и зачем он нужен?

В большинстве машин, которые выпускаются с первой половины 1980-х годов, устанавливаются предохранители плоского типа, которые подсоединяются непосредственно к блоку (щитку). Этот блок может иметь разное число гнезд для подключения и различные схемы в зависимости от того, как устроена электрика конкретной модели. Наиболее часто блок, куда включаются предохранители, располагается под панелью приборов или капотом.

Если щиток находится под приборной доской, то, как правило, его размещают с левой стороны, и для доступа потребуется снять пластиковую накладку. Также щиток может быть установлен в бардачке или под задним пассажирским сиденьем. Крышка, которая защищает блок от повреждений, попаданий влаги и пыли, имеет соответствующую маркировку. После ее снятия можно увидеть панель, на которой размещаются предохранители; каждый из них имеет свой цвет в зависимости от предела напряжения, и вы сможете легко определить, где какой находится и который из них отвечает за работу стеклоподъемников. Там же можно обнаружить схему подключения: она продемонстрирует точное расположение необходимого элемента. Чаще всего ее размещают на обратной стороне крышки в виде наклейки.

В некоторых моделях есть запасные предохранители, а также съемные устройства, которые применяют для удаления перегоревшего элемента и установки нового. Однако в большинстве машин эти устройства, в том числе для стеклоподъемника, можно снять и переставить вручную.

Если же блок, в котором содержатся предохранители, имеет большие габариты, он чаще находится под капотом, где его можно обнаружить, подняв крышку. Обычно на таких модулях есть элементы большего размера, которые служат для защиты других крупных узлов электрики машины. Определить, какой предохранитель используется для безопасной работы электростеклоподъемников, можно по схеме, которая находится под защитной крышкой блока.
