Виды измерительных инструментов

Виды микрометров

Рассмотрим виды микрометров, предназначенных как для профессиональных, так и для бытовых целей.

По варианту индикации

По способу проведения замеров можно выделить несколько типов микрометров, каждый из которых имеет свои плюсы и минусы.

Механические аналоговые, со статической шкалой измерения

Именно такой прибор можно встретить в обычной мастерской.

Для измерений деталь помещается в измерительные тиски. Рукоятка с микрометрическим винтом проворачивается до касания к детали, далее матер снимает показания по рискам на шкалах.

Огромным преимуществом механического прибора является то, что ему не страшны падения. После такого ЧП необходимо лишь заново настроить прибор. Минус – относительно большой шаг измерений.

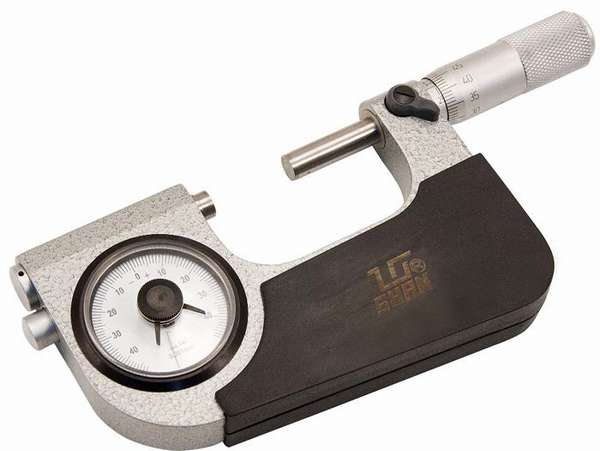

Механические аналоговые, рычажные

Принцип действия такой же, как у предыдущей модели – но пользоваться гораздо удобнее. Значение измеряемой величины выводится на стрелочный индикатор. Это полезно в случае, когда производится массовое измерение.

Механические цифровые

Замеры производятся с помощью того же микрометрического винта, но показания выводятся на жидкокристаллический дисплей в реальном времени. Для этого в механизм встраивается точный датчик перемещения.

Лазерные микрометры

Замеры производятся по методу пересечения лазерного луча. С помощью оптики, луч превращается в плоскость. Приемный фотоэлемент анализирует уменьшение ширины луча, и выводит данные на дисплей.

Преимущества таких микрометров неоспоримы:

1. Высокая точность.
2. Цена деления 0.001 мм.
3. Быстрота измерений.
4. В любом положении из диапазона измерений можно выставить нулевое значение.
5. Можно измерить деталь сложной формы.

Однако есть и существенные недостатки:

1. Механическая уязвимость.
2. Не измеряет внутренний размер.
3. Высокая стоимость.

По области применения

Микрометры используются для контроля точности во многих сферах. Выделяют несколько видов приборов, в зависимости от области применения.

Гладкий микрометр

Это один из самых часто встречающихся приборов. Им измеряют плоские и круглые поверхности – размеры деталей и сечений.

Микрометр – зубомер

Определяет линейные размеры зубьев шестерен и зубчатых колес. Имеет специальные конические насадки. Как правило, в комплект входит эталонная мера длины.

Трубный микрометр

Им измеряют толщину стен в трубах. Применяется на этапе проверки качества производства, а так же износа стенок. Причем специальные насадки помогают измерять толщину даже кривых и неровных бортов. Щуп касается стенки точечно, благодаря своей форме.

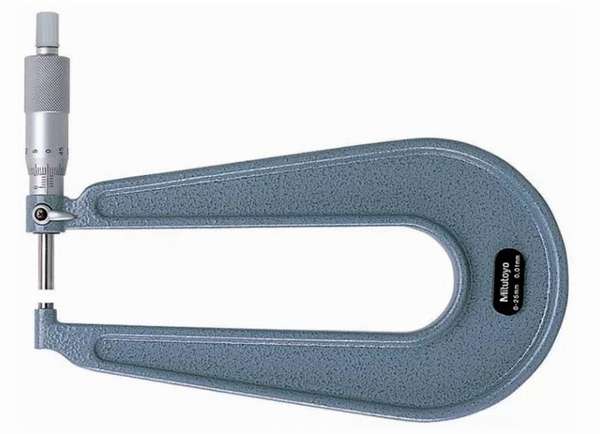

Микрометр листовой

Позволяет точно замерять толщину листовых, пленочных и рулонных изделий. Подающий винт настроен на малый диапазон шкалы, поэтому точность измерения получается очень высокой.

Существует два вида таких приборов:

• С плоскими насадками, для измерения нешироких заготовок.
• С удлиненными губками – для производства замеров изделий большой площади, на удалении от кромки.

Микрометр универсальный

Возможность смены головок позволяют измерять самые разные детали. Однако по причине лишних стыковочных узлов страдает погрешность прибора.

Проволочный микрометр

Узкоспециализированный прибор, с помощью которого замеряют диаметр проволоки и шариков в подшипниках. За счет этого конструкция более компактная.

Используется для измерения диаметра многолезвийного инструмента. Опора выполнена в виде призмы.

Микрометр канавочный

Иногда можно встретить еще одно название глубиномер. С его помощью легко измерить глубину выемок, канавок, дефектов, по отношении к базовой плоскости. Опорной плитой микрометр устанавливается на поверхность – а при помощи щупа измеряется глубина.

Резьбомерный микрометр

Шкала может быть, как метрической, так и дюймовой. В комплект входят специальные насадки для различных видов резьбы.

Устанавливает предельные внешние размеры одной заготовки. Используются для вычисления габаритов.

Микрометр для горячего проката

С его помощью можно измерить толщину изделия прямо в ходе производства. В качестве измерителя используется специальное откалиброванное колесо.

Микрометр – нутромер

Помогает измерять внутренние диаметры изделий. Используется для контроля качества изготовления деталей.

Добавим, что каждая группа имеет свои плюсы и минусы. К примеру, даже лазерный микрометр, приобретенный у неизвестного производителя, может выдавать ложные показания. При покупке обязательно необходимо проверить точность прибора.

Магнитоэлектрический измерительный механизм

Подвижная часть магнитоэлектрического измерительного механизма (рис. 1) состоит из прямоугольной катушки (рамки) В. Обмотка рамки из тонкого изолированного медного провода наложена на алюминиевый каркас. На рамке укреплены две полуоси — керны, установленные в опорах. На одной из полуосей укреплены стрелка и концы спиральных пружин, через которые ток подводится к обмотке рамки.

Рис. 1. Магнитоэлектрический измерительный механизм

Боковые стороны рамки расположены в узком воздушном зазоре А между неподвижным стальным цилиндром Б и полюсными башмаками N, S. Сильный постоянный магнит N—S создает в воздушном зазоре однородное радиальное магнитное поле.

На боковые стороны рамки, расположенные в магнитном поле, при наличии тока в обмотке, будет действовать пара сил F

,F (рис. 2). Таким образом создается вращающий момент, пропорциональный току в рамке. Под действием этого момента рамка повернется на угол a, при котором вращающий момент уравновесится противодействующим моментом пружин. Последний пропорционален углу закручивания пружин. Угол поворота рамки пропорционален току.

Рис. 2. Получение вращающего момента в магнитоэлектрическом измерительном механизме

Успокоителем

называется приспособление, предназначенное для уменьшения времени колебаний подвижной части, возникающих после включения прибора. В магнитоэлектрическом измерительном механизме успокоителем является алюминиевый каркас рамки. При повороте подвижной части изменяется магнитный поток, пронизывающий каркас. В каркасе индуктируются токи, взаимодействие которых с магнитным полем магнита создает тормозной момент, обеспечивающий успокоение.

Рассмотренный измерительный механизм в связи с малым сечением пружин и провода обмотки изготавливается на малые номинальные токи 10—100 мА и меньше.

При включении магнитоэлектрического измерительного механизма рассмотренной конструкции в цепь переменного тока вращающий момент будет изменяться пропорционально мгновенному значению тока. При таком быстром изменении момента вследствие инерции подвижная часть не успеет следовать за изменением момента, и она отклонится на угол, пропорциональный среднему за период значению вращающего момента. При синусоидальном токе среднее значение тока, а следовательно, и момента равно нулю и подвижная часть не отклонится. Таким образом, рассмотренный измерительный механизм пригоден только для измерений в цепи постоянного тока.

Ручной инструмент: многообразие и виды

Предназначение

Ручной инструмент – это ручное техническое устройство, которое используется в качестве орудия человека или машины для выполнения тех или иных работ. Обладает рядом полезных характеристик, является эргономичны и функциональным, широко используется во время работ не только строительно-ремонтной сферы, но и бытового предназначения.

Почти каждая домашняя мастерская начинается с коллекции ручных ин­струментов, собранных в течение дол­гих месяцев и даже лет случайно, без всякого плана и мысли об оборудова­нии мастерской. Когда же у вас по­явится такая мысль, первым делом нужно проверить, что у вас уже име­ется, и решить, что нужно приобре­сти дополнительно.

Разновидности ручного инструмента

По виду работ и назначению ручной инструмент можно объединить в следующие группы:

• Зажимной инструмент – выступает в роли держателя обрабатываемого материала, зажимает его с двух сторон для удобной фиксации (тиски, зажимы, струбцины, и т.д.),
• Измерительный инструмент, главное предназначение которого – это измерение разнообразных показаний: вес, размеры, дальность, угол и прочее (нивелиры, дальномеры, рулетки, угольники, уровни),
• Ключи – инструменты для раскрутки/закрутки болтов, гаек, труб и т.д. (гаечные, комбинированные, трубные, разводные ключи),
• Малярный инструмент – для нанесения и распределениях жидких смесей на поверхности (валики, миксеры, кисти), Отвертки – используются для отвинчивания и завинчивания шурупов и прочих крепежных элементов (плоские, крестовые, реверсивные отвертки),
• Специализированный инструмент – инструмент узкого предназначения, выполняющий конкретные функции (труборезы, пистолеты для клея/пены, заклёпочники и др.),
• Столярно-слесарный инструмент – применяется в столярных и слесарных работах (ножи, ножовки, пилы, рубанки, стамески, стусла, топоры, фрезы и т.д.),
• Ударно-рычажный инструмент – инструменты для придания формы и дробления материалов, забивания, загибания и удаления всевозможных крепежей (молотки, кувалды, ломы, гвоздодёры, кирки, киянки, прочее),
• Шарнирно-губцевый инструмент – предназначенный для резки и фиксации материалов (щипцы, клещи, плоскогубцы, кусачки, бокорезы, ножницы по металлу),
• Штукатурный инструмент – для нанесения и распределениях густых пастообразных смесей на поверхности (шпатели, терки, скребки, гладилки, правила).

Как правильно выбрать ручной инструмент

Есть несколько факторов, на которые стоит обращать внимание при выборе ручного инструмента. Ими являются:

• материал изготовления,
• качество обработки,
• рукоятка,
• соединительные механизмы,
• защитное покрытие,
• производитель,
• ценовая категория,
• способ хранения.

Лучшим материалом, из которого изготавливается ручной инструмент считается сталь с примесями хрома и ванадия. Материал обладает высокой прочностью и хорошо переносит различные нагрузки. Именно такую надпись необходимо искать в паспорте или на самом ручном инструменте. Сокращенно такая сталь обозначается, как Cr-V. Такая надпись может красоваться на теле гаечного ключа или отвертки. Если речь идет об отвертках, то очень удобными являются те, у которых есть магнитный наконечник. Часто он отличается по цвету от основного жала. Работать с таким инструментом одно удовольствие, т. к. саморезы или шурупы после выкручивания не теряются и не застревают в отверстиях.

Гаечные ключи

Самый распространенный гаечный ключ — 250-миллиметровый развод­ной ключ с гладким зевом, который захватывает гайки и головки болтов размером до 25 мм. Он должен быть изготовлен из стальных поковок с коррозиестойким хромовым покрытием. Другие разновидности гаечных клю­чей — ключи с фиксированным разме­ром зева, которые закручивают гайки и головки болтов сбоку: торцевые гаеч­ные ключи, которые ставятся на гай­ки и болты сверху и особенно подходят для закручивания и откручивания гаек и головок болтов шестигранной формы. Универсальные гаечные клю­чи сочетают оба типа, но гораздо удоб­нее иметь отдельные комплекты клю­чей с фиксированным зевом и торце­вых ключей, особенно когда одновре­менно требуемся два ключа одного раз­мера.

Торцевые ключи с храповым меха­низмом ускоряют затягивание болтов и работу в труднодоступных местах. Неплохая модель такого типа — с при­водной рукояткой размером 9 мм и патроном с внутренним шестигранни­ком, предусмотренные переходники для приводнои рукоятки позволяют использовать рукоятки размером 6 или 12 мм.

Виды измерительных инструментов

Теперь, имея представление о точности и погрешностях, перейдём к самим инструментам.

Начнем с линейки. Профессиональные линейки делают из пружинной стали. Шкалу наносят двойную с обоих краев. Причем иногда напротив сантиметровой, помещают шкалу в дюймах.

Иногда такие линейки имеют участок с делениями 0,5 мм.

Современные стальные линейки с ценой деления 0,5 мм

Соединив две линейки под прямым углом, мы получим угольник. Им можно измерить длину,  и разметить угол 90 градусов.

Различают угольники слесарные, столярные и строительные.

Самый точный — слесарный угольник. Риски его линеек гравируют лазером, пластины линеек стальные, вдвое толще строительного.

Угольники столярные делают из твердого дерева, риски наносят краской либо выжигают.

Угольники строительные от первых и вторых отличатся большими размерами (до 70 см) позволяющими делать разбивку больших помещений.

Углы размером отличным от прямых измеряют транспортиром — полукруглой линейкой разделенной насечками на 180 градусов. Транспортир с подвижной линейкой носит название угломер.

Еще чаще, чем линейку, механики используют инструмент, который называется штангенциркуль.

Им замеряют не только длину, но внутренний или наружный диаметр круглых деталей и отверстий. Некоторые модели снабжены выдвижным штоком для замера глубины пазов и ниш.

Штангенциркуль измеряет размеры гораздо точнее обычной линейки

Штангенциркуль снабжен дополнительной шкалой. По совпадению её рисок с рисками основной шкалы мы сможем определить размер замеряемой детали с точностью до одной десятой или пяти сотых долей миллиметра (см. фото).

Микрометр на порядок точнее штангенциркуля. Зажав деталь между его выдвигающимся стержнем и неподвижным основанием, мы определим размеры с точностью до сотых долей миллиметра.

Микрометр имеет не только линейную, но и кольцевую шкалу

Выбор средств измерений и их применение

Выбор средств измерений при проверке точности деталей – один из важнейших этапов разработки технологических процессов технического контроля.

Основные принципы выбора средств измерений заключаются в следующем: точность средства измерений должна быть достаточно высокой по сравнению с заданной точностью выполнения измеряемого размера, а трудоемкость измерений и их стоимость должны быть возможно более низкими, обеспечивающими наиболее высокие производительность труда и экономичность.

Недостаточная точность измерений приводит к тому, что часть годной продукции бракуют (ошибка первого рода); в то же время по той же причине другую часть фактически негодной продукции принимают как годную (ошибка второго рода).

Излишняя точность измерений, как правило, бывает связана с чрезмерным повышением трудоемкости и стоимости контроля качества продукции, а следовательно, ведет к удорожанию ее производства.

При выборе измерительных средств и методов контроля изделий учитывают

• допустимую погрешность измерительного прибора–инструмента;
• цену деления шкалы;
• порог чувствительности;
• пределы измерения, массу, габаритные размеры, рабочую нагрузку и др.

Определяющим фактором является допускаемая погрешность измерительного средства, что вытекает из стандартизованного определения действительного размера как и размера, получаемого в результате измерения с допустимой погрешностью.

Самый простой способ выбора средств измерений основан на том, что точность средства измерений должна быть в несколько раз выше точности изготовления измеряемой детали. При контроле точности технологических процессов измерением точности размеров деталей рекомендуется применять средства измерений с ценой деления не более 1/6 допуска на изготовление.

Значение допустимой погрешности измерения зависит от допуска, который связан с номинальным размером и с квалитетом точности размера контролируемого изделия. Расчетные значения допустимой погрешности измерения в мкм приводятся в стандартных таблицах.

Рекомендуется, чтобы величины допустимых погрешностей измерения для квалитетов 2–9 составляли до 30%, для квалитета 10 и грубее – до 20% допуска на изготовление изделия.

Измерительный инструмент: виды и классификация

Главная страница » Измерительный инструмент: виды и классификация

В строительстве и промышленности, а также в науке и технике без точного определения параметров изготовляемого, применяемого и изучаемого материала не обойтись. С этой целью широко используется различный измерительный инструмент, который позволяет избежать досадных и опасных для жизни ошибок.

Измерительный инструмент: виды

В зависимости от поставленных мерочных задач, применяется тот или иной вид контрольно-измерительных приборов и инструментов:

• Ручной;
• Универсальный;
• Механический;
• Лазерный;
• Цифровой.

Все виды различаются между собой простотой и сложностью, начиная с линейки, лекал, заканчивая совершенными цифровыми датчиками, приборами автоматического контроля необходимых параметров.

Многие устройства измерения позволяют изучить не только физические параметры, но и пространственные – допустимый предел значений, отклонений, размеров. Такой вид приборов называется контрольно-измерительными, широко применяются в различных сферах машиностроения.

Классификация

Ручной и механический контрольно-измерительный инструмент разделяется на следующие классы:

• Бесшкальный – поверочные и лекальные линейки;
• Микрометрический;
• Штанген-инструмент;
• Зубчато-рычажный;
• Пружинный.

Каждый прибор имеет свои первоначальные параметры, определенный строгий диапазон , погрешности. Абсолютно точно измерить что-либо невозможно. Но чем ниже погрешность, тем дороже устройство.

На ошибки измерения также влияют следующие причины:

• Неправильное применение;
• Неисправность;
• Загрязнение.

Согласно, ГОСТ, контрольно-измерительные приспособления подразделяют на следующие основные группы:

• Калибры (гладкие, резьбовые, комплексные, профильные);
• Пневматические устройства;
• Электромеханические приспособления;
• Меры, поверочный инструмент;
• Оптико-механические;
• Нониусные;
• Механические.

Калибры относятся к специальному типу, остальные – к универсальному. Последний вид измерительных устройств позволяет изучить параметры изделия любой конфигурации.

Универсальный инструмент широко распространен. К этому типу относятся:

• Штанген-инструмент : циркуль, глубиномер, рейсмас;
• Микрометр;
• Уровень;
• Угольники;
• Шаблоны;
• Щупы.

Также к простейшим измерительным инструментам можно отнести рулетки, обычные школьные линейки, угольники.

Измерительный инструмент: применение

Любое измерительное устройство имеет первоначально настроенные заводские параметры, которые можно регулировать для достижения идеальной точности

При этом нужно обращать внимание на допустимый диапазон погрешности, который всё равно будет. Этот момент очень важен при изготовлении деталей, которые потом будут соединяться. Если размеры не совпадают, то конструкцию собрать будет невозможно

Для измерения таких точных параметров применяются калибры или штанген-инструмент. При этом, нужно уметь правильно пользоваться инструментом, понимать, что он показывает

Если размеры не совпадают, то конструкцию собрать будет невозможно. Для измерения таких точных параметров применяются калибры или штанген-инструмент. При этом, нужно уметь правильно пользоваться инструментом, понимать, что он показывает.

Ошибки в интерпретации данных приводят к действиям, которые в дальнейшем отражаются в виде преждевременных поломок, перекосов, несостыковок деталей. Также загрязненность, износ мерочных устройств приводит к большим погрешностям в отображении реальных параметров.

Нужно тщательно следить за состоянием всех приспособлений, что применяются для измерений, ремонтировать, чистить, заменять изношенные детали. Цена ошибки высока – жизнь, потерянное здоровье. При изготовлении, испытании, применении высокоточных деталей, конструкций, устройств всегда нужно помнить об этом, не совершать досадных ошибок.

Типы и их предназначение

Виды инструментов разделяются на:

• ручные;
• стационарные.

Наиболее распространенными являются ручные наборы, которые легко помещающиеся в специальных контейнерах-чемоданчиках. По популярности комплекты разделяются на три типа наборов:

• универсальный;
• автомобильные;
• специальные.

Под универсальными наборами подразумевают комплекты, где имеются распространенные для бытовых нужд приспособления. Например, автомобильный инструмент состоит в основном из подбора ключей и головок. Специальные наборы предназначены для выполнения работ по определенным специальностям. Еще одним видом приспособлений являются наборы измерительных приборов, которыми пользуются профессионалы, а также люди, имеющие понятие как с ними обращаться.

Измерительный

Инструменты такого вида предназначены для выполнения работ требующих высокой точности. Обычно такими комплектами пользуются,например, профессионалы для изготовления деталей, ремонта оборудования, установок и механизмов.

Виды приборов, с помощью которых производят измерения разделяют на:

• устройства, контролирующие производственные процессы;
• для измерения величин (давление, температура, концентрацию, электрический ток и его присутствие);
• механизмы, используемые для лабораторных измерений.

Ручной

В отличие от автомобильных наборов, ручной инструмент предназначается для других видов работ. Так называемые «джентельменские наборы» состоят из:

• пассатижи. Этот вид инструмента относится к универсальным. Прежде всего, пассатижи пригодны для ремонтов сантехнических узлов, электрики и для устранения мелких проблем: перекусить провод, гвоздь, зажать гайку и прочее;
• набор отверток. Конечно, саморез можно и пассатижами закрутить, но отверткой это легче сделать. Это же правило касается винтов и шурупов, которые имеют различный формат шляпок;
• нож монтажный. В хозяйстве всегда должен иметься хороший монтажный нож, с крепким лезвием, способный разрезать крепкую ткань, брезент, а также снять изоляцию;
• набор ключей, включая торцевой. В этот список также стоит включить разводной, а также, называемый в народе, трубный ключ, где зажимом служат губки. Такие ключи помогут выполнить ремонтные работы по сантехническим деталям, например, зажать большие в размерах гайки, зафиксировать в нужном положении трубу;
• пробник. Данный вид измерительного прибора, прежде всего, помогает определить наличие электрического напряжения и проверить работу электроприборов.

Электроинструменты

Набирает популярность инструмент, который предназначен для выполнения различных работ. Например, распилки деревянных и металлических частей, шлифовки поверхностей и похожих процессов. Самым распространенным из электроинструментов являются:

• дрели;
• рубанки;
• электролобзики;
• шуроповерты;
• электроточила;
• шлифовальные машины;
• реноваторы.

Практически весь современный инструмент можно приобрести в специализированных магазинах. Но лучше покупать те комплекты, которые изготавливаются известными компаниями. Так как эти производители не рискнуть выпускать некачественную продукцию, которая соответствует мерам техники электробезопасности.

Эксплуатация измерительного инструмента

В нашей стране действует Государственная система обеспечения единства измерений (ГСИ). Среди множества задач, которые она призвана решать можно выделить следующие:

1. Государственный метрологический контроль, включающий в себя поверку средств измерений; утверждение типов средств измерения; выдача лицензий на производство и ремонт средств измерений.
2. Метрологический контроль над производством использованием средств измерения, эталонов величин измерения, методиками проведения измерений и другими вопросами, относящимися к средствам и методам измерений.

Структурно ГСИ входит в ФА Росстандарт и соответственно все вопросы с поверкой и аттестацией измерительных приборов необходимо обращаться в региональные отделения федерального агентства.Для обеспечения качества продукции, выпускаемой продукции необходим постоянный контроль над размерами, допусками, посадками. Для проведения этой работы на предприятии должен эксплуатироваться только качественный инструмент. Практически все измерительные приборы должны проходить процедуру поверки. Поверка (не путать с проверкой) мерительного инструмента представляет собой набор определенных мероприятий, проводимых для подтверждения соответствия измерительных приборов требованиям метрологии. Поверка инструмента должна проводиться в специально аттестованных лабораториях.

Толщиномер

Узнать какую толщину имеет материал либо его слой покрытия (краска, лак, грунт и иные материалы) позволяет это измерительное устройство. Применяется в автопромышленности, судостроении, строительстве.

Прибор в работе используют оценщики при экспертизе, страховые агенты, полировщики, оценивающие насколько качественно проведены покрасочные работы. Виды устройства, согласно принципа его работы, сферы использования, методу измерений:

• механический;
• магнитный;
• вихретоковый;
• ультразвуковой;
• электромагнитный.

Толщиномер имеет автоматизированный интерфейс. Чтобы узнать толщину измеряемой поверхности, устройство включают, направляют зонд, действуют согласно инструкции. На экране устройства будет отображена толщина нанесенного покрытия.

Дополнительные устройства

Чтобы определить шаг резьбы, специалисты советуют использовать набор резьбомеров. Предварительно потребуется подобрать профиль гребенки к углу профиля резьбы. При необходимости дополнительно замеривают наружный диаметр изделия. Для этого используют штангенциркуль. Если полученные данные совпадают, тогда число ниток либо шаг определены правильно. Чтобы произвести точные измерения, применяют инструментальный микроскоп.

Для проведения сверхточных измерений рекомендуется использовать рулетку. Лазерный измерительный инструмент обладает следующими преимуществами:

• функциональность (расчет площади помещения, наличие встроенного калькулятора, память измерений);
• надежность;
• ремонт;
• высокая точность измерения (1,5-2 мм);
• измерение большого расстояния (до 200 м).

Лазерная рулетка укомплектовывается оптическим либо цифровым визиром, уровнем и уклономером. Для проведения измерительных работ специалисты рекомендуют применять только исправные устройства. При необходимости контролер измерительных приборов и специального инструмента произведет калибровку и проверит технологическое оснащение средств измерения. Специалисты выделяют следующие методы поверки инструментов для разметки:

• без применения средств сравнения;
• сличение используемого агрегата с образцовым аналогом при помощи компаратора;
• прямое и косвенное измерение.

Первичная поверка проводится после производства и ремонта устройства.

Каждый эксплуатируемый инструмент проходит периодическую поверку.

Для подтверждения пригодности средства проводится внеочередная поверка.

При необходимости производится ремонт измерительного инструмента. Для контроля средства измерения на предмет его пригодности к использованию в мировой практике применяют калибровку. В специальной лаборатории проводится калибровка измерительных приборов с целью определения и подтверждения их характеристик и функций. Полученный результат удостоверяют соответствующим знаком (его наносят на измерительный прибор) либо сертификатом и записью в эксплуатационной документации.

Типы и назначения микрометрических инструментов

Для измерения расстояния требуется правильный тип инструмента и исправный микрометрический винт. С целью замера толщины предмета применяется внешний вид. Эти распространенные инструменты также известны как микрометрические суппорты. Снаружи инструмент измеряет провода, сферы и блоки. Внутренние микрометры делают противоположное измерение, расстояние внутри предмета, например, диаметр отверстия. Микрометры трубки измеряют толщину трубки, а микрометры глубины измеряют глубину прорези или шага.

Выгодные цены на микрометры

Каждый тип оснащен специализированным оборудованием для конкретных задач. Поскольку захватывают измеряемый объект то наковальня и наконечник шпинделя являются деталями которые настраиваются для уникальных применений. Некоторые микрометры имеют несколько наковален для более точного замера. Наковальня может быть сформирована в виде диска, v-образной формы или образовать часть винтовой резьбы. Некоторые микрометры поставляются со сменными наковальнями, что позволяет проводить различные виды измерений. Рассмотрим наиболее известные и распространенные микрометрические инструменты их типы и назначения.

Наружный

Распространенным и постоянно применяемым видом, является наружный вид.

Его действие применяется с целью замера внешнего диаметра объекта.

Применяется для измерения внешнего диаметра объекта

Внутренний

Внутренний вид применяется в целях замера внутреннего диаметра отверстия или трубки.

Два вида внутреннего микрометра:

• Суппорт
• Трубчатый

Применяется для измерения внутреннего диаметра отверстия или трубки

Вариант штангенциркуля

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле.
Челюсти вставляются в измеряемое пространство и регулируются поворотом наперстка или храповика.

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле

Трубчатые и стержневые

Трубчатые микрометры и стержневые помещаются в измеряемое пространство и расширяются до тех пор, пока измерительная поверхность не коснутся края измеряемого пространства.

Помещаются в измеряемое пространство

Стержневой инструмент поставляется с набором измерительных стержней, которые прикрепляются к микрометру, там самым расширяют измерительные возможности прибора.

Некоторые стержневые микрометры имеют рукоятку, которая соединяется с инструментом и помогает пользователю измерять в труднодоступных местах.

Глубинный

Глубинные применяются, с целью замера глубины отверстий, пазов и ступеней.

Они поставляются с различными сменными стержнями разной длины, так что их можно использовать для измерения диапазона глубин.

Применяются для измерения глубины отверстий, пазов и ступеней
