Конструктивные особенности разных моделей снегоболотоходов на колесах сверхнизкого давления

Разновидности вездеходов на колесах низкого давления

Классификация описываемой техники основывается исключительно на том, по какому грунту она будет передвигаться. Как результат – таких разновидностей всего три, ознакомимся с ними.

• Болотоходы. Как можно судить из названия, они предназначаются для езды по болотистой местности. Считаются универсальной техникой, поскольку для них нет никаких преград – они не боятся ни камней, ни неглубоких водоемов, ни снега.
• Снегоходы. Эти транспортные средства используются преимущественно в северных регионах страны, где снег лежит практически круглогодично. Для столь суровой местности это, как правило, единственно возможная техника для передвижения.
• Амфибии. Внутри колесных дисков таких автомобилей располагаются плавучие наполнители, днище полностью герметично. Для того чтобы передвигаться по водной поверхности, зачастую используется специальный водомет. К слову, у некоторых современных моделей в качестве движущей силы в данном случае выступает вращение колес.

Ходовая часть

Конструктором была создана превосходная ходовая

Следует обратить внимание на траки: они литые, изготовленные самостоятельно. У гусениц снаружи имеются грунтозацепы изготовленные из металлических труб приваренных к металлическому полотну

Это сыграло положительную роль в плане проходимости и сцепления с грунтом.

Такая технология не используется в зарубежных вездеходах по причине сложности исполнения и увеличения финансовых затрат. Катки сделаны из колёс от мотоколяски, защищаются катки резиновым отражателем. Также над гусеничным движителем, располагается «успокоитель» изготовленный в виде обрезиненной полутрубы.

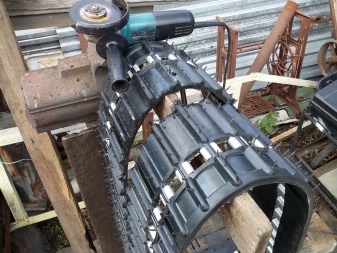

Как ободрать старые покрышки

Также возможно вместо защитного слоя из резины сверху использовать переработанные покрышки. Для многих это не секрет, что существует способ обдирания старых покрышек (ниже смотрим видео процесса), чтобы облегчить будущие колеса вездехода и защитить их от проколов. Но ободрать их очень не легко, нужно применять некоторую технику и порядочность процессов. Думаю описывать, как именно ободрать простым способом колеса на вездеход нет смысла, смотрим видео и вы сами все поймете

Итак, видео как происходит данный процесс

Любители быстрой и при этом экстремальной езды утверждают, что квадроцикл, несмотря на свои компактные размеры, по уровню проходимости даст фору даже внедорожнику. Главное, правильно подобрать модель.

Впервые официально о многоколесном вездеходном мотоцикле заговорили в 1970 году, года компания Хонда представила рынку свое изобретение. Это был трехколесный мотоцикл, и предназначался он для сельскохозяйственных работ. Буквально за десять лет «машинка» была усовершенствована до 4-х колесного аппарата, который стал пользоваться неимоверной популярностью среди отдыхающих.

В чем же его уникальность?

Квадроцикл отличают большие и очень широкие покрышки, воздушное давление в которых в десять раз меньше, чем в обычных для стандартного легкового авто (2-2,5 атм.). Поэтому колеса на квадроцикл купить которые можно в специализированных салонах, демонстрируют настоящие чудеса по проходимости. Благодаря им квадроцикл способен продраться через такую грязь, в которой запросто увязнет вездеход на гусеницах, а джип даже не доедет к этому месту.

Несмотря на свои почти игрушечные размеры, «квады» отличаются огромным клиренсом 240 мм – 290 мм. Кстати, дорожный просвет 290 мм встречается только у самых больших джипов (как правило, военных). Поэтому задеть подвеской землю на квадроцикле очень трудно. Кроме высокого клиренса, от джипа квадроцикл выгодно отличается размерами, которые повышают его маневренность и проходимость.

Различают модели утилитарные и спортивные. Спортивный квадроцикл, предназначенный для гонок, имеет небольшие размеры, легкий вес, сравнительно небольшие колеса, только задний привод, имеет скорость до 150 км в час. Утилитарный — оснащен грузовым багажником, который умещает от 10 до 100 кг груза. Условно выделяют еще один гибрид – спортивно-утилитарный, который разработан для тяжелых турпоходов в формате «трофи» и требует от водителя немалой подготовки.

Главным секретом высокой проходимости квадроциклов остаются их колеса. Именно колесо с шиной низкого давления позволяет аппарату эффективно передвигаться в условиях заболоченной местности, по полному бездорожью и даже по заснеженной поверхности. Низкое давление внутри колеса – это гарантия прохождения препятствий на дороге с сохранением высокой надежности сцепления.

Какой бы модели квадроцикл вы ни приобрели, в любом случае на рынке всегда доступны оригинальные к нему запчасти, в том числе и резина. Не стоит экономить на покупке б/у резины или продукции сомнительного качества, ведь от прочности и устойчивость колес на дороге зависит не только скорость и проходимость квадроцикла, но и ваш комфорт и безопасность.

В одной из предыдущих статей мы уже рассматривали 5 самых дешевых вездеходов-амфибий на шинах сверхнизкого давления. Продолжим эту тему, но сегодня рассмотрим 5 серийно выпускаемых гусеничных плавающих вездеходов стоимостью до 500 тысяч рублей. Именно вездеходов, не мотобуксировщиков и не снегоходов, хоть их, при желании, тоже можно использовать как вездеходы. В большинстве своем это мини вездеходы с маломощными китайскими двигателями, преимущественно Lifan. Итак, начнем.

Если не хочется читать, можете посмотреть следующее видео, которое по содержанию повторяет статью:

Вездеход-Снегоболотоход (плавающий) 4х4

Возможен наличный и безналичный расчет!!!

Для чего нужен вездеход? С помощью такого транспортного средства как вездеход можно перемещаться по труднопроходимой местности, что еще несколько десятков лет назад казалось практически невозможным. Такой машине не страшно никакое бездорожье. Как правило, вездеходами часто пользуются охотники, рыбаки или люди, просто предпочитающие активный отдых в дикой местности, куда не довезет обычный автомобиль.

Неоспоримый ряд преимуществ делает вездеход отличным средством для охоты. Благодаря ему можно быстро доехать до нужной локации или даже преследовать добычу по местности с очень сложным рельефом без риска застрять.

Вездеход-болотоход способен с легкостью передвигаться по болотистой местности и любому бездорожью. Даже молодые деревья и лед не станут преградой на пути машины.

Подобная техника используется для прокладки линий передач или трубопроводов, патрулировании мест с трудной проходимостью, геологоразведовательных или строительных работ, а также ликвидации последствий чрезвычайных происшествий.

Представляем вашему вниманию самый дешевый вездеход!

Конструкция представляет из себя классическую «переломку», как их еще называют «каракат».

Рама сварная, из квадратного профиля, состоит из двух частей, которые между собой связаны шарнирным механизмом сделанным из УАЗовского поворотного кулака.

Двигатель, уже проверенный временем, простой и неприхотливый, одноцилиндровый Lifan190FD мощностью в 15 л.с. с электростартером и катушкой освещения.

В минимальной комплектации вездехода двигатель заводится вручную, но можно установить АКБ и пользоваться электростартером.

Колеса — классические «ободрыши». Делаются из вышедшей из эксплуатации резины от тяжелой техники: УРАЛ Лапоть (1200х500). Вес шины получается около 20 кг (от первоначальных 80) Эксплуатируются вместе с камерой.

Колесные диски собственного изготовления. Внутри диска есть специальный уголок, предотвращающий «проворачивание» шины.

Коробка перемены передач от классических моделей ВАЗ

Привод от мотора на КПП осуществляется ременной передачей.

Вместо обычного сцепления применена схема ослабляющая натяжение приводного ремня.

Далее при помощи цепной передачи (от мотоцикла ИЖ) крутящий момент передается на ведущие мосты. Цепь очень быстро растягивается, поэтому крепление КПП сделано таким образом, чтобы коробку можно было двигать, и натягивать цепь.

Мосты от классических моделей ВАЗ

Тормоза гидравлические, но только на передние колеса.

Рулевое управление реализовано при помощи рулевой рейки от ВАЗ-2108

За счет объема колес вездеход может плавать.

Задняя часть вездехода представляет собой весьма внушительных размеров кузов. В котором при желании могут разместиться 4 человека или какой-то груз.

Грузоподъемность вездехода заявлена в 500 кг.

А теперь самое интересное — как же удалось сделать вездеход таким дешевым? Все из-за того, что большинство запчастей используются уже по второму разу (б/ушные). Колеса, мосты, КПП, рулевое управление, карданные валы все это восстановленное.

Но при всём при этом, производитель дает на свой вездеход гарантию в один год!

Транспортировка вездехода особых затруднений не вызывает, за счет небольших размеров он помещается на легковой прицеп.

ПРЕИМУЩЕСТВА:

• Вездеход 4х4 лидер по преодолению водных преград благодаря высокому протектору и закрытым конусным дискам.
• Вездеход 4х4 прост в ремонте и обслуживании. Легкодоступные и недорогие запчасти.
• Гарантия бесперебойной работы двигателя в самых агрессивных Условиях.
• Вездеход 4х4 можно использовать круглый год для различных целей, в отличии от снегоходов (буран).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

	На все вездеходы устанавливается двигатель LIFAN с электростартером и катушкой освещения 18А.
Мощность	15 л.с.
Расположение вала	Горизонтальное
Запуск	Электрический стартер и Ручной
Емкость топливного бака	6,5 л.
Расход топлива	374 г/кВт.ч.
	4-х ступенчатая от автомобиля ВАЗ
	От автомобиля ВАЗ
	Гидравлические
	Устанавливается рама с узлом перелома на базе передней ступицы автомобиля УАЗ
	На конусных дисках на базе автомобиля Урал и Камаз Вездеход
Длина	320 см.
Ширина	185 см.
Высота	145 см.
Вес	470 кг.
	500 кг (включая водителя)

Выбор готовой продукции

Существует международная квалификация, согласно которой выполняется маркировка колес. Например, если запись в виде 26″×12″-10″, то цифры (они указаны в дюймах) означают:

• 26 — наружный диаметр шины;
• 12 — ширина покрышки;
• 10 — посадочный диаметр.

Еще один важный показатель, на который надо обращать внимание, — вылет диска (смещение относительно края ступицы посадочной части шины). Положительный вылет обозначается ET+, если он больше допустимого, то шина будет тереться о корпус автомобиля

Отрицательный вылет обозначают символами ET, превышение его показателей приводит к усиленному вылетанию грязи при движении автомобиля. Решается такая проблема при помощи расширения колесных арок, для этого монтируются специальные элементы.

Снегоболотоходы своими руками возможно ли это

Возможно, но процедура, как отмечалось выше, непростая. Начать следует с выбора двигателя. В целях высокой проходимости подойдут такие агрегаты:

• моторы от моделей ЗАЗ;
• моторы от мотоциклов;
• мотоблоки;
• двигатели от отечественных авто.

Как правило, для этого народные умельцы используют моторы от мотоблоков. Что касается ходовой части, то здесь требуется независимая подвеска. Ее можно сделать самому из труб, углов и швеллеров, причем как сочлененной, так и цельной. Но в целом, процесс изготовления состоит из шести основных этапов.

Этап первый. Вначале подбирается основа, на которую будут устанавливаться все детали. Это может быть и рама от мотоцикла или автомобиля, и самодельная конструкция.

Этап второй. Далее создается подвеска и задний мост. Подвеска должна быть независимой – это достаточно трудоемко, зато проходимость вездехода, равно как и уровень комфорта во время езды, будет более высокой. Для соединения подвески с задним мостом используется рулевая втулка и специальная стойка.

Этап третий. После этого к подвеске устанавливаются колеса. Для крепления камер используются железные ступицы.

Этап четвертый. Устанавливается выбранный ранее двигатель, также обустраивается система охлаждения для него.

Этап пятый. Устанавливается выхлопная и тормозная системы, сцепление. Параллельно сооружается корпус будущей конструкции. В конце обустраивается проводка, подключаются все источники света.

Этап шестой. Проводится пробный запуск. Так можно проверить, насколько работоспособен созданный вездеход. При наличии каких-то проблем или неполадок их нужно немедленно устранить.

Виды вездеходов на шинах низкого давления с названиями, марками, техническими характеристиками

Вид / Производитель	Название (Бренд) / Марка	Конструктивные характеристики вездехода — колесная формула, рама, кабина, подвеска, мосты,  ступицы, диференциал, тормоза, раздатка	Грузоподъ емность, кг	Масса сухая / полная, кг	Двигатель / мощность, кВт(л.с.)	Тип трансмиссии: КПП (число предач вперед/назад)	Габариты (длина / ширина / высота), мм	Скорость дорога / вода, км/ч
Амфибия	BME
Вездеход	MAX (Макс)
	Арго
	Аркуда
	Атаман
	Атлант
	Барс
	Бархан
	Беркут
	Бобик
	Бонай
	Вепрь
	Викинг
	Вымпел
	Емеля
	Кит
	Куница
Производитель: Лесник ООО, Россия, Вологда	Плавающий вездеход снегоболотоход	Описание: на шинах низкого давления 1280/1300/1350х530/600х700х533, конструкция корпуса-лодки каркасная из стальных труб обшитых листовым дюралюминием, кузов и полукабина с лобовым стеклом закрыты тентом. Двигатель и трансмиссия от VAZ-2108 или других моделей без раздатки размещены в межбазовом пространстве продольно (КПП доработано) в нише-колодце, мосты от УАЗ-469 с «родными» ступицами, задняя подвеска рессорная. Колесная формула 4х4. Рулевое управление с червячным редуктором УАЗ-31512, компоненты светотехники от автомобилей ВАЗ. Модификация «М» имеет дополнительно боковые стекла кабины и шумоизоляцию мотора. Исполнение «М Север» отличается полностью дюралевой кабиной с открывающимися окнами и дверями. Наибольший расход топлива до 7л/ч.	500	1150/1650 1250/1750 1350/1850	ВАЗ-21083 / (69) или ВАЗ-2111 / (76) или Kubota, дизельный / (33)	МКПП от ВАЗ-21083 (5/1)	3700х2300х2600	50/2
	Леший
	Литвина
	Лопасня
	Макар
	Мамонтенок
	Мангуст
	Монтеро (montero)
	МУЛ (MYL)
Производитель: Липецкий завод малых коммунальных машин ООО. (ЛЗМКМ), Россия, Липецк	Плавающий вездеход снегоболотоход МКМ-1905	Многоцелевая комбинированная машина (МКМ) предназначена под установку навесного оборудования: цистерна ГСМ, грузовая платформа, КМУ, самосвальный кузов, пожарная цистерна, разбрасыватель минеральных удобрений, опрыскиватель. Дополнительное оборудование по спецификации, включая КОМ на 35кВт для привода гидронасоса гидростанции — подключать гидроинструмент спасателей. Кабина УАЗ-3303 два места и кунг на 10 мест, исполнение «Север». Колесная формула 4х6; 6х6. Рулевое управление гидрообъемное для всех колес. Колесные редуктора гибридные портального типа с бортовыми редукторами от трактора Т40. Автоматическая подкачка колес до давления 7-8кПа. Клиренс 500мм. Колея 1900мм. Рама усилена УАЗ. Шины ТРЭКОЛ –1300х600-533. Давление на почву 10кПа. Цена шасси от 1,6млн.руб.	2500 грунт 1400 на плаву	2430 / —	Hyundai D4BF (83) дизель / ЗМЗ-409.10 (143) бензин	МКПП (4) / РК 2 ступени	4460 х 2500 х 3700 (3100 с кунгом)	80 / 6
	Небояка
	Пантера (Wild Panther)
	Петрович
	Полюс
	Ратибор
	Ромб
	Роса
	Русак
	Самурай
	Сергач
	Сивер
	СКБ
	Скорпион
	Сталкер
	Стелс
	Странник
	Тарас
	Тарусь
	Тигр xbh
	Тингер (tinger)
	Топтыга
	Тром
Производитель: ТрансМаш» ООО (Завод транспортных машин), Россия, Нижний Новгород	Колесный плавающий вездеход	4х4 или 6х6, рамный на базе ГАЗели, включая двигатели ЗМЗ-405(406;514) с радиатором увеличенной теплоотдачей 30 процентов и КПП, раздатка от ГАЗ-3308 с возможностью подключения передка, подвеска пружинно-рычажная, доработанные мосты от МТЗ-82 с самоблокирующимся дифференциалом и вертикальными бортовыми коническими редукторами со ступичным узлом для крепления оригинальных дисков под шины низкого давления 1300х700. Клиренс 700мм. Мест от 3 до 13 человек. Кузов грузопассажирский или автобусного типа с измененным салоном. Марки 30071-30081 в зависимости от модификации.	1000/ 2000	2500/3500; 2900/4900	ЗМЗ-405 / (140)	МКПП (5/1)	6200х2830х3000 (2800) 6450х2830х3000 (2800)	50/5
Вездеход снегоболотход амфибия		С шинами низкого давления на базе УАЗ «Буханка» (УАЗ-3151; 2206; 3741; 3909; 39094; 3303) с несущей рамой, доработанными кузовами и салонами, подвеска пружинно-рычажная зависимая, элементы трансмиссии (КПП, раздатка) от серийных автомобилей УАЗ, дифференциалы мостов с самоблоком, оригинальные цилиндрические бортовые редукторы увеличивающие крутящий момент и клиренс до 600мм. Грузопассажирские и автобусные варианты с числом сидячих мест от 2 до 11. Используются для перевозки грузов, вахтовых бригад, охотников по сильно пересеченной местности с преодолением заболоченных низин, водных преград, снежных заносов. Представлены марками 39101-39106 в зависимости от исполнения. *ТТХ для базы УАЗ-2206 (пассажирский).	850*	*1520/2730	ЗМЗ-409, бензин / 112 ЗМЗ-514, дизельный / (98)	МКПП (4/1)	*4440х2550х2450	50/4-5
	Трэкол (Трекол)
	Тундра
	Унэкс
	Харп
	Хищник
	Хрен (xpen)
	Чукотка
	Шаман
	Шерп
	Ямал

Как сделать колеса

В качестве шин на таких самоделках чаще всего используются камеры от грузовика, реже − от сельхозприцепов. Не годятся велосипедные. Опытные специалисты считают, что для четырехколесного снегохода на базе мотоцикла подойдут камеры от самолетов и вертолетов.

Такой выбор объясним, т.к. на их изготовление идет только качественная резина, еще одной особенностью таких камер является то, что толщина их стенок во всех точках всегда одинакова. При выборе требуется следовать принципу: чем «квадратнее» камера в сечении, тем лучше она подойдет для создания караката.

За неимением авиационных шин, т.к. достать их достаточно сложно, конструкторам приходится идти по более простому пути, спаривая шины от грузовиков.

У таких колес есть один существенный недостаток − они быстро выходят из строя.

При выборе количества колес следует учитывать, что трехколесный вариант менее устойчив, чем тот, в котором использованы все четыре колеса.

ТРЭКОЛ

Вспомните, чем вам известен Трэкол. Расскажем, чем же «ТРЭКОЛ» отличается от обыкновенных вездеходов:

Во-первых, давление снегоболотохода ТРЭКОЛ на грунт благодаря шинам-пневматикам низкого давления почти неощутимое для растительности, величина давления даже в несколько раз меньше, чем допускает стандарт. Эта особенность всего модельного ряда «ТРЭКОЛ», помимо этого он намного снижает расход топлива по сравнению с другими внедорожниками. А главное, чем Вам никогда не приходится расплачиваться, так это лопнувшими камерами внутри шины, так как колеса у «Трэколов» бескамерные, а давление в шинах-пневматиках порой меньше одной десятой атмосферы, поэтому когда на некоторых участках бездорожья приходиться сбрасывать давление в шинах, бескамерная резина позволяет избежать проворачивания камеры внутри шины и разрыву ее от сильного трения.

Кроме этого, у вездехода есть много других хороших качеств, и главная из них это небольшой вес кузова – всего 300 кг.

И по дизайну этот вездеход  чть ли не единственный из серийных, который не напоминает «гаражную» самоделку, а материалы интерьера салона полностью оправдывают звание комфортабельногоо вездехода, и весь необходимый уровень удобств обычного автомобиля в «ТРЭКОЛе» сохранен.

Ширина салона более чем достаточна для размещения водителя и пассажира, также отметим — именно для комфортного размещения, включая спальные места. Кожух моторного отсека разделяет салон на кабину и пассажирский отсек. В пассажирском отсеке вдоль бортов расположены две неоткидные скамьи для пассажиров, под которыми находятся дополнительные багажные отсеки. Посадка водителя и пассажиров довольно удобная, хотя, сиденья установлены от автомобиля «ВАЗ», комфорта при езде по бездорожью хватает. Высота в салоне вне всяких похвал- пассажиры, особенно в задней части могут находиться в салоне чуть ли не в полный рост.

Вездеход имеет целых два отопителя, поэтому в нем не замерзнешь даже при -30 «С. Так что, в трехосной модели вездехода 39292, фирмы производителя «ТРЭКОЛ», салон внутри неожиданно поражает простором и комфортом, вполне сравнимым с грузопассажирской ГАЗелью. Правда, наличие большого количества ковров невольно порождает желание разуться перед посадкой и оставить грязные сапоги на улице. Сиденье водителя, смещенное к продольной оси машины, во время движения (особенно на воде) ассоциируется с рубкой речного трамвайчика. Второй ряд сидений (кстати, ГАЗелевских) смещен влево и обеспечивает свободный проход к моторному отсеку.

Плюсы и минусы

Колесные вездеходы отличаются высокой проходимостью, надежностью и выносливостью, большинство моделей оснащается мощным генератором. Тормозные колодки, размещенные на заднем валу, обеспечивают подъем по крутым склонам.

Достоинства вездеходов:

1. В современных моделях машин предусматривается система кондиционирования, опция гидроусилителя, шумоизоляция, удобные кресла. Все это делает нахождение в кабине комфортным.
2. Автономный генератор и увеличенный объем топливного бака позволяют эксплуатировать транспортное средство в течение продолжительного времени в экстремальных условиях и отдаленных местностях.
3. Вездеходы подходят для перемещения по любому типу грунта. Необходимо правильно выбирать рисунок протектора (например, узор малой глубины подойдет для торфяников, мелкий узкий рисунок облегчает движение по снегу и песку).
4. Благодаря небольшому давлению на почву исключается глубокое продавливание поверхности, за счет этого машина способна развивать большую скорость.
5. Увеличенное пятно соприкосновения с грунтом не только повышает проходимость, но и снижает повреждение почвы при нахождении в природоохранных зонах.

К минусам колесных вездеходов относят быстрый износ шин при регулярном перемещении по бетонному покрытию и асфальту. Другие минусы:

1. Из-за слабого профиля вездеходы чувствительно реагируют на агрессивную манеру вождения.
2. При высокой скорости на крутых поворотах возможно опрокидывание машины, т.к. смещается центр тяжести. Маневры следует выполнять плавно.
3. Ограничено перемещение по трассам общего пользования из-за несоответствия требованиям ГИБДД.

Величина максимальной нагрузки шин создает ограничения для конструкции вездехода. Строители самоделок часто предпочитают 6-колесные варианты, изготавливают и 8-колесные машины. При облегченном кузове собственной конструкции повышается несущая способность транспорта.

Устройство

Прежде чем приступить к сооружению самодельного вездехода, необходимо ознакомиться с его устройством, чтобы сделать правильный выбор составляющих конструкции.

Двигатели, трансмиссия

Силовой агрегат, как правило, выбирается в зависимости от цены. При этом чем проще конструкция, тем легче будет производиться ремонт и настройка. Чаще всего при сооружении вездехода своими руками используют автомобильные двигатели.

Отмечается, что дизельный двигатель обеспечит малое потребление топлива, а бензиновый будет легко запускаться даже во время сильных морозов. Стоит заранее подумать о принудительной системе охлаждения транспортного средства и о приобретении предпускового подогревателя.

Рама, корпус

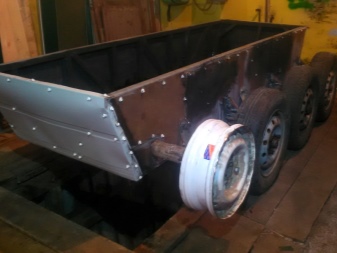

Для создания рамы понадобятся стальные трубы с квадратным или круглым сечением. Используются соединения как сварного, так и винтового типа. Редко применяется такой вариант, как использование несущего кузова, потому как он не обеспечивает устойчивость к сильным нагрузкам

Помимо прочности, стоит уделить внимание такому моменту, как стойкость к процессам разрушения коррозией: для этого, а также для того, чтобы снизить вес, используется обшивка из пластика или алюминия. Если транспортное средство должно обладать плавучестью, нижняя часть корпуса должна быть герметичной – попадание воды ограничивают в том месте, где находится выход привода, используя сальники

Шины, гусеницы

Если есть необходимость, с помощью снижения давления можно преобразовать колесо – благодаря расширению опоры значительно уменьшить нагрузку на поверхность дороги. Стоит помнить, что низкое расстояние от дна до земли создаёт неудобства при попытке преодолеть высокое препятствие. При строительстве гусеничного вездехода можно использовать стержни из пружинной стали. Барабанные тормоза часто заменяются планетарным механизмом. Бывают случаи, когда в наличии нет фабричной гусеницы от какой-либо техники, и тогда её можно сделать самостоятельно.

В конструкцию можно добавить множество важных и полезных деталей:

• стеклоочистители;
• автономные печки;
• зеркала заднего вида;
• акустика и музыкальные центры;
• индикаторы и контрольные приборы;
• сиденья, обеспеченные электроприводом;
• светотехника и другие дополнительные элементы.

Инструкция по проведению работ

Для создания конструкции транспорта с высокой проходимостью понадобится скрепить наружную обшивку и раму. Поскольку используется основа от автомобиля, готовые самодельные вездеходы на базе УАЗ должны отличаться прочностью. Так, лучше использовать стальные материалы вроде труб, так как на них будет возложена большая нагрузка

Важно учитывать изоляцию от влаги, если будет создаваться на основе УАЗ болотоход своими руками

В некоторых случаях, когда невозможно произвести сварку труб или же купить их, вполне можно применять оригинальный корпус от автомобиля. На практике кузов нередко видоизменяют, придавая ему нужный вид. Но главного внимания требует укрепление «боковины» и крыши конструкции. Днище нужно укреплять, ведь оно берёт на себя часть нагрузки.

Процесс обшивки

Чтобы создать вездеход из УАЗа своими руками, нужно снять старую обшивку. Этот этап можно проводить во время усиления корпуса. Материал выбирают из рифлёного дюраля или алюминия. Чаще всего делают выбор в пользу первого варианта. Он способен противостоять пагубному влиянию погодных условий и устойчив к коррозии.

Прочность увеличивают рифлёные листы. Приступая к их выбору, нужно учесть, чтобы толщина материала составляла 1,5–2 мм. Крепятся листы винтами М5, которые цепляются в раму специальными головками. Конечно, не удастся создать максимальную плотность между рамой и рифлёными листами. Останутся неаккуратные следы после работы, поэтому нужно использовать накладки из резины.

Как правило, обшивка на самодельный вездеход из УАЗа — это самое уязвимое место. При её плохом выполнении можно сделать всю конструкцию транспортного средства уязвимой перед воздействием окружающей среды. Также может использоваться силикон в местах крепления для лучшей изоляции.

Технические работы

Следует обратить большое внимание на развал колёс, когда происходит сборка моста

Важно приваривать сначала нижние, а потом верхние части подшипников. После этого они крепятся с помощью болтов к раме

Также важно использовать телескопические амортизаторы и хомуты, чтобы оптимизировать удобство движения

После этого они крепятся с помощью болтов к раме

Также важно использовать телескопические амортизаторы и хомуты, чтобы оптимизировать удобство движения

Стоит учитывать назначение транспортного средства. Если требуется болотоход на базе УАЗ, нужно использовать другой тип колёс, который сможет противостоять трясине и грязи. Для этого лучше конструировать гусеничный вездеход на базе УАЗ.

Заключительные этапы

Передача крутящего момента осуществляется через карданный вал. Он проходит к заднему мосту от двигателя. Детали из автомобиля для этого отлично подходят. Преимущества такого кардана в его надёжности и простоте, ведь с ним очень легко работать. Также стоит учесть расположение посадочных отверстий, ведь они могут не совпадать. Если наблюдается такая проблема, их нужно выточить.

После этого можно считать, что УАЗ, переделанный под вездеход, готов. Его следует тщательно протестировать, чтобы обнаружить возможные проблемы. Если такие наблюдаются, нужно исправить ошибки, ведь они могут нести угрозу для безопасности пассажиров. Можно встретить и другие поделки с машин, так как сделать из УАЗа болотоход также не составит труда.

Практически все сборки таких транспортных средств собираются по единой схеме. Для работы требуется только кузов и двигатель, а остальные элементы водитель собирает своими силами. Выбор варианта такого транспортного средства зависит от требуемой проходимости и мощности. Каждый «умелец» создаёт свою вариацию вездехода, ориентируясь на особенности окружающей территории и финансовые возможности.

Создавая внедорожник из старого УАЗа, нужно серьёзное внимание уделить мерам безопасности. Все детали нужно тщательно перепроверять на прочность, чтобы транспортное средство не было опасным для окружающих

Также следует позаботиться о гидроизоляции, чтобы влага не вызывала коррозию металлов.

Как изготовить колёса низкого давления своими руками?

Вне зависимости от типа изготовляемой техники для движения по влажным и зыбким грунтам требуются грунтозацепы, обеспечивающие высокое сцепление. Больше всего подойдут колёса низкого давления. Мотоблок на пневмоколёсах оказывает минимум воздействия на почву.

На заднем мосту используются самодельные специальные колёса, которые можно установить на болотоход, мотосани (аэросани), снегоход или мотобуксировщик из мотоблока. Можно приобрести готовые элементы или купить детали по-отдельности (покрышки, камеры, диски).

Схема сбора колеса:

1. Обычные диски и крепёжные пластины свариваются металлическими трубками. Так создаются большие камеры с улучшенной фиксацией;
2. На готовый расширенный диск надевается камера. Её можно приобрести или использовать с грузовых автомобилей;
3. В отверстие диска вводится воздушный клапан;
4. Накачать колесо воздухом;
5. Готовые шины установить на пневмоход из мотоблока.

Увеличивается проходимость обычного колеса дополнительным протектором. Для закрепления камер используются цепи, транспортерная лента, самодельные траки.

Чтобы изготовить вездеходы/каракаты на пневмоходу нужно заранее подготовить необходимые материалы и инструменты. Разобраться с процессом помогут описанные схемы действий и видео-инструкции.

Самодельный болотоход был создан в Санкт-Петербурге для выездов на охоту и рыбалку. Кстати эта цель преследуется при строительстве порядка 80% самодельных болотоходов. При всей своей миниатюрности он по праву может считаться болотоходом, т.к. действительно преодолевает их, эти самые болота. На видео ниже будет отчетливо видно и болото, и как он их преодолевает.

Очень интересный способ повысить плавучесть и проходимость применили при строительстве этой самоделки. Поставили спаренные КАМАЗовские камеры и добавили протектор к шлейкам наподобие гусеничного — из обрезков ПВХ труб. Получилось очень замечательно! Диски сделаны, как и всегда в самоделках, под нужный размер с использованием жигулевского диска в качестве основы.

При весе всего 250кг, он разгоняется до скорости 50 км/час. Относительно не много, но если учитывать тот факт, что при езде по болотам отнюдь не скорость главенствующий фактор, то очень даже неплохо!

Коробка передач от Шкоды — четырехступка + задняя. Весом эта КПП всего около 15 кг. Двигатель от скутера, объемом 150см3. Мощности вполне достаточно для преодоления 50 градусных подъемов на четвертой передаче.

С развесовкой у этого болотохода не так радужно как кажется на первый взгляд, но в тоже время и не критично. Дело в том, что неравномерно распределенный вес конструкции приводит к погружению передней части болотохода в воду глубже чем задней, которая в свою очередь выталкивается из воды.

Управлению таким болотоходом учиться где-либо дополнительно нет необходимости, но если есть желание приобрести навыки вождения спецтехники в труднопроходимых местах, то некоторые автошколы обучают этому в качестве дополнительных курсов и проведения внеклассных семинаров.

И несколько видео полноприводного болотохода:Болотоход пробирается по лесу

Болотоход выезжает из воды

Плавательные испытания. Болотоход с погружным винтом

Преодоление болотоходом крутых препятствий

Болотоход покоряет болото))

Вот так мы транспортируем самодельный полноприводный болотоход

Легкие вездеходы с камерами огромного размера способны преодолевать сильное бездорожье, по которому другие типы внедорожников пройти не могут. Самостоятельно изготовленные транспортные средства такого типа просты, так как сложной технической базы под собой не имеют, чем и завоевали признание большинства домашних умельцев. Подобная техника особо востребована жителями сельской местности, где осадки сильно снижают качество дорог, а также у любителей охоты, рыбалки и экстремального отдыха.
