Все о болотоходах

Содержание:

На что способен каракат – покоритель бездорожья
Отличительные черты вездеходов
Тингер
Популярные модели
Арго
Разновидности вездеходов
Шины низкого давления своими руками
- Пример изготовления облегченной покрышки по методу А. Кокшарова из Карелии
Обзор отзывов
Особенности вездеходов
Гусеничные вездеходы для охоты и рыбалки
- Варианты гусеничных снегоходов
Виды
- По типу гусениц
- По конструктивным характеристикам
На гусеничном ходу
Разновидности вездеходов

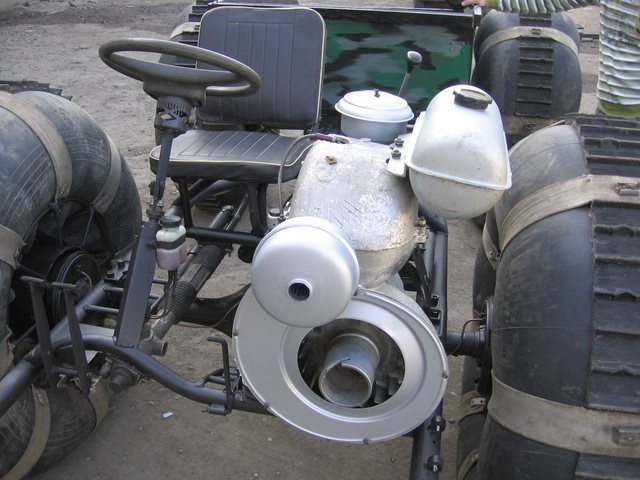

На что способен каракат – покоритель бездорожья

Это транспортное средство уже продемонстрировало свою состоятельность. На нем было преодолено более шестисот километров. При этом выяснилось, что расход топлива минимален – он составляет всего около полутора литров в час.

Надо заметить, что автор конструкции предусмотрел легкость транспортировки болотохода. Его можно перевести на прицепе, причем колеса перед этим легко снимаются. Так как транспортное средство сравнительно легкое, то с его перевозкой справится даже легковой автомобиль.

Потом же на месте можно быстро собрать каракат – на это уйдет не больше двадцати минут. Колеса можно подкачать штатным компрессором, который подключается к двигателю. Остается только загрузить вездеход всем необходимым для рыбалки и отправиться в путь (а это вам, хочется заметить, бег в москве).

С первого взгляда на фото, можно представить, что переезд на каракате не самый комфортный. Однако практика опровергает такое предубеждение. Во время поездки водитель и его пассажир остаются практически чистыми. Пострадать от грязи могут только сапоги.

По задумке автора, болотоход движется медленно. Ведь основной задачей было побеспокоиться о его тяговитости, а не о скоростном режиме движения. Именно поэтому и не происходит сильного разбрызгивания грязи и воды.

На практике доказано, что вездеход способен перевозить около пятисот килограммов (сюда входят пассажир и водитель). При этом он выдает не меньше 8 километров в час. Если помнить об основном предназначении транспортного средства – обеспечение передвижения по заболоченной местности и бездорожью, то это отличный показатель.

Автор конструкции предусмотрел возможность выйти из затруднительной ситуации. Для этого он предлагает включить пониженную передачу. Благодаря такому техническому моменту можно справиться с любой грязью и переехать глубокий овраг.

Отличительные черты вездеходов

Вездеходы на шинах низкого давления: снегоболотоходы для передвижения в условиях пересеченной местности

Транспортное средство повышенной проходимости должно обладать рядом обязательных характеристик:

крепкий кузов;
достаточная мощность двигателя;
приспособленность его подвески к условиям плохих дорог;
подходящие шины.

Также важны наличие большого багажника и возможность установки дополнительного оборудования.

Невозможно создать транспортное средство, идеально подходящее для любых нужд. Ради увеличения проходимости конструкторам приходится жертвовать другими характеристиками, в том числе скоростными показателями, экономичностью и комфортом пассажиров. Но и внутри вездеходов существует своя градация: какая-то техника подходит для пересечения водных преград, а другая — предназначена для пересечения по суше.

Универсальность — это всегда компромисс в ущерб функциональности вездехода. Если главная задача техники, например, состоит в преодолении водоемов, нужно покупать амфибию, а не универсальный аппарат. В остальных же случаях лучше выбрать модель, предназначенную для езды по суше.

Важнейший элемент вездехода — его колеса. Они не должны грузнуть в земле, иначе транспортное средство застрянет. По этой причине вездеходы оснащают шинами низкого давления. Особенность таких колес состоит в значительном объеме воздушных камер, благодаря чему повышается плавучесть и улучшаются амортизирующие качества. Низкое давление способствует созданию большей площади опоры на грунт. На утилитарных вездеходах используют шины со специальными грязевыми протекторами (так называемую елочку).

Колеса вездехода должны быть надежными, так как постоянно сталкиваются с камнями, корягами и ямами. Шины низкого давления уменьшают риск проколов. Оборотная сторона такой конструкции шин — уменьшение максимальной скорости транспортного средства.

Шины бывают универсальными и специализированными. Последние оснащены грунтозацепами, помогающими справиться с бездорожьем. Также существуют специальные шины для преодоления водных препятствий, для болотоходов и снегоходов.

Немаловажное качество вездехода — вместимость. Очень удобно, когда есть возможность перевозить сразу несколько человек

Однако чем больше вместимость, тем тяжелее будет вездеход, и тем больше он станет потреблять топлива. Выбор зависит от потребностей покупателя: для егеря подойдет машина с 1-2 сиденьями, а для поездок на охоту или на рыбалку с компанией понадобится более вместительный вездеход.

Тингер

Вездеходы на шинах низкого давления: обзор лучших снегоболотоходов

Используется для перемещения на всех видах поверхностности (лесная и водная местность, снег, камни, гати и др.). Среди главных преимуществ такой техники выделяются: гусеничный тип, что исключает возможность проколов колес, обширная грузоподъемность и вместимость до пяти человек, возможность набирать скорость до 45 км/ч на земле и до 4 на водной поверхности, осуществление привода без использования цепей, разгруженность полуосей, гидравлическая тормозная система.

Кроме того, такие вездеходы, благодаря использованию при их создании качественных материалов, наделены отличной выносливостью при прохождении местности при любой, даже самой экстремальной погоде.

Арго

Используются во многих странах. Охотниками выбирается модель 8*8 OutFitter, представляющая собой восьмиколесный агрегат (модель-амфибия), наделенный двигателем Kohler Aegis LH 775 мощностью до тридцати л.с. Защитный цвет кузова позволяет оставаться незаметным в условиях дикой природы.

Позволяет компактно размещать багаж, что позволит беззатруднительно преодолевать скалистые районы, снежные и болотные поверхностности, сложные лесные массивы. Также «Арго» предлагает любителям гусеничные модели, мини- вездеходы, агрегаты на шинах с низким давлением.

Разновидности вездеходов

Технику для езды по бездорожью принято разделять на легкую и тяжелую. В качестве примера легкого вездехода можно привести модель «Унэкс» или Мотовездеход «Тарусь 2X2». К тяжелой вездеходной технике относится такой аппарат, как, например, «Ункор».

Все вездеходы классифицируют по их специализации. Существуют гусеничные модели, аппараты на воздушной подушке, с четырьмя и тремя мостами, с полным приводом, на шинах низкого давления.

На гусеничном ходу

Гусеницы обеспечивают лучшие возможности с точки зрения проходимости в сравнении с колесами. Даже самые узкие гусеницы имеют преимущество перед колесами на шинах. Однако у гусеничных моделей есть недостаток — они потребляют больше топлива. К тому же, они более тихоходные.

Необходимые качества снегохода на гусеницах:

высокая маневренность;
небольшой вес;
высокая проходимость;
приспособленность к работе в условиях холодного климата.

На шинах низкого давления

Благодаря описанным выше характеристикам, вездеходы этого типа легко преодолевают болота и грязь. Минус такого рода техники — небольшая скорость. К тому же такие шины не подходят для каменистой местности из-за риска проколов.

Вездеходы-амфибии

Машина-амфибия представляет собой транспортное средство, способное к самостоятельному передвижению по водной поверхности и по твердой основе. К этой категории относятся модели с винтовым, колесным или водометным приводом.

Разновидностями вездехода-амфибии являются аппараты на воздушной подушке. В качестве двигателя в них используются воздушные винты. Иногда для возникновения движущей силы задействуется наклон самой воздушной подушки.

Наихудший с функциональной точки зрения вариант амфибии — колесный. Маневренность на воде у колесной амфибии небольшая, поскольку повороты осуществляются за счет колес.

С тремя мостами

Вездеходную технику с тремя мостами делят на 2 разновидности:

Малогабаритные вездеходы, вмещающие до 4 пассажиров. Мосты в таких аппаратах расположены симметрично. Дистанция между колесными осями примерно одинаковая. Компактные вездеходы значительно лучше справляются с бездорожьем в сравнении с техникой, имеющей 2 моста. Еще больше увеличивают проходимость шины низкого давления.
Тяжелая техника, представляющая собой аналоги трехосных армейских машин. Оси находятся несимметрично относительно друг друга: впереди установлена одна ось, а сзади — две. Межосевая дистанция сзади незначительная по сравнению с расстоянием до передней оси. Тяжелые вездеходы используются для перевозки больших групп охотников и рыбаков. Такая техника популярна у организаторов охотничьих или рыболовных поездок.

С четырьмя мостами

Транспортные средства с четырьмя мостами отличаются очень высокой проходимостью. Количество колес оказывает непосредственное влияние на возможность преодоления бездорожья. Чем больше колес, тем ниже давление на грунт. В результате машина меньше вязнет в мягкой почве.

На рынке в основном предлагаются малогабаритные модели, вмещающие до 4-6 человек. Однако есть и тяжелые вездеходы с четырьмя мостами, куда помещают гораздо больше пассажиров.

С полным приводом

Модели с полным приводом отличаются наилучшей проходимостью. Такое качество достигается благодаря конструкции трансмиссии, в которой крутящий момент, создаваемый мотором транспортного средства, передается на все колеса. Спаренные колеса на полуосях считаются как 1 колесо. Существуют разные схемы полноприводных вездеходов, в том числе 2×2, 4×4, 6×6, 8×8.

Шины низкого давления своими руками

Как и любое колесо, пневматик низкого давления конструктивно состоит из ступицы, монолитного или разъемного диска (или спиц) и шины. Давайте рассмотрим некоторые виды самодельных колес и способы их изготовления.

Самую простую конструкцию имеет пневматик с двумя дисками. Согласно заранее сделанных расчетов вытачивается ступица (если это ведущий элемент, то с посадочным местом под ось, если колесо не является ведущим, то делается посадочное место под подшипники). На ступице так же протачиваются фланцы для крепления дисков. Далее необходимо вырезать два диска из листового металла. Любители часто используют тонкую листовую сталь (1 – 3 мм), либо сплавы на основе алюминия (Д16-Т, АМГ) и им подобные.

Пример крепления диска колеса низкого давления

После закрепления дисков на ступице, следует соединить их между собой полосами металла, изогнутыми по диаметру поперечного сечения камеры. Число таких полос обычно делают не менее 12. Соединительные полосы делают из того же материала, что и диски. Все соединения деталей движителя делают либо заклепочными, либо болтовыми с элементами контровки.

После сборки основы, на нее одевается камера и крепится к ободу (диску) брезентовыми ремнями с помощью зацепов или винтов. Вместо брезентовых ремней некоторые “самоделкины” используют полосы из тонкой транспортерной ленты. При накачивании шины, камера несколько выпирает в промежутки между крепящими ремнями, образуя тем самым своеобразные грунтозацепы.

Так как “голая” камера подвержена повреждениям об острый лед, камни и другие препятствия, распространена такая мера повышения живучести: самодельные колеса низкого давления обувают в облегченные покрышки.

Самодельная покрышка

Для этого используют либо разрезанную камеру такого же размера, как и основной баллон, либо используют облегченные стандартные покрышки от различной техники.

Пример изготовления облегченной покрышки по методу А. Кокшарова из Карелии

Автор отмечает, что применение данной технологии значительно повышает срок службы самодельных шин, а так же повышает проходимость вездеходов собственного производства.

Обзор отзывов

Судя по оценкам охотников и рыболовов, неплохим вариантом теоретически можно считать ЛуАЗ. Однако шансы найти для него запчасти не очень велики. Модели фирмы «Охотец» хвалят за приличную комплектацию (равной которых на рынке найти удается редко). Конструкторы обеспечили максимальную комфортность пребывания, насколько это возможно в условиях дикой местности. В целом обстановка внутри мало отличается от обстановки в легковых автомобилях. Проходимость практически идеальна. Из минусов называют довольно сильную вибрацию и отсутствие проработанных подвесок.

Вездеходная техника Tinger надежна и экономична. Пользователи говорят, что управлять такими машинами несложно. Особых недостатков практически не замечают. Корпус неплохо переносит довольно сильные удары. Маневренность вполне обеспечивается.

Аппараты «Пелец» отличаются противоречивыми оценками. Им дают и резко положительные, и безусловно отрицательные отзывы. Это легкие вездеходы превосходно ездят даже при температуре минус 20 градусов. Качество двигателей за последние годы существенно выросло. Разработчики сумели увеличить суммарный ресурс.

Sherp – тоже отличные вездеходы. Их хвалят за высокую проходимость. Серьезным минусом является солидная цена конструкции.

Обзор вездеходов для охоты и рыбалки смотрите далее.

Особенности вездеходов

В первую очередь транспортные средства данного класса выделяет универсальность системы подвески и высокая мощность двигателя. Подвеска в некоторых моделях выполнена таким образом, что вездеход становится автомобилем-амфибией, так как способен перемещаться не только по суше, но и по воде

При выборе вездехода следует обращать главное внимание на следующие характеристики

Универсальность

Чтобы обеспечить высокую проходимость по всем возможным преградам, производителям часто приходится жертвовать чем-то в конструкции вездехода, снижая его скорость, или вместимость.

Очевидно, наиболее универсальным будет то транспортное средство, которое сможет проходить любую пересеченную местность, включая воду. Но если известно, что вездеход не будет использоваться для пересечения глубоких водных преград, то лучше выбрать ту модель, которая наиболее приспособлена для перемещения по суше.

Давление в шинах

Колеса — очень важная часть вездехода, так как от их качества зависит то, не произойдет ли прокол во время наезда на какую-нибудь острую корягу, после чего придется, как минимум, менять колесо на запаску.

Шины сверхнизкого давления позволяют минимизировать шансы проколов, но снижают максимальную скорость передвижения транспорта.

Зная, насколько опасную для колес местность придется преодолевать на вездеходе, следует выбирать колеса подходящей конструкции.

Вместимость

От количества мест в кабине вездехода напрямую зависит то, сколько людей сможет в нем ехать. Удобно, если в транспорт можно посадить много людей, но чем больше в нем мест — тем больше и тяжелее будет вся машина.

Если же целью является выбор модели вездехода для егеря, который по профессиональным задачам постоянно преодолевает большие расстояния, то лучше отдать предпочтение небольшому транспортному средству с одним или двумя сидениями. Вездеход такого маленького размера, очевидно, будет потреблять меньше топлива, что выгодно в плане экономии.

Для грамотного выбора вездехода важно знать, в каких условиях он будет использоваться. Если условия использования вездехода точно известны, то можно подобрать оптимальную модель, которая будет выполнять все поставленные перед ней задачи наиболее эффективно

Если же условия, в которых транспортному средству придется работать, неизвестны, то разумным выбором станет приобретение универсальной модели, которая сможет справиться с любыми поставленными задачами.

Гусеничные вездеходы для охоты и рыбалки

Данную технику также можно разделить на:

легкую;
тяжелую;

а также:

на технику заводского производства;
самодельную.

Варианты гусеничных снегоходов

В качестве примера легкого вездехода, можно назвать модель Tinger, которая, несмотря на свое иностранное название, производится в России. Это транспортное средство, способное работать как в режиме квадроцикла, так и в режиме снегохода.

Основные преимущества подобного вездехода таковы:

легкость;
маневренность;
высокая проходимость;
способность работать в самых тяжелых климатических условиях.

Интересны и более тяжелые вездеходы от ГАЗ: Ветлуга и Ужгур. На модели устанавливаются двигатели ЗМЗ и ММЗ. Их нижняя часть представляет собой герметичный корпус, как у лодок. Подобная техника способна перевозить значительное количество груза, а также, может вмещать до 14 пассажиров.

Виды

По типу гусениц

Резиновые гусеницы — это сплошные ленты. Они имеют форму кольца, его усиливают при помощи корда из ткани или специального полимера. В некоторых случаях изначально сразу формируют монолитное кольцо. Наконец, есть траки с вулканизированными изнутри металлическими деталями, комбинированные резинометаллические модели с внешними накладками из износостойкого металла. Резиновая гусеница универсальна, не причиняет особого вреда земле, однако, чрезмерное натяжение вредит таким изделиям.

Полноценная резинометаллическая модификация — гораздо лучше и обычной резиновой, и пластиковых, и композитных моделей. По сути, это гибкий обвод из смеси резины и полиуретана различных сортов. Для упрочнения конструкции применяют полимер или сталь в виде корда. Различия между конкретными модификациями касаются и шага, и длины, и ширины, и тяговых усилий сообразно ходовому исполнению. В целом же резиноармированная конструкция гусеницы встречается все чаще, и ее охотно используют даже крупные мировые производители.

Есть еще такое дополнительное деление, как гусеницы с:

параллельным расположением шарниров;
последовательным их размещением;
открытым типом шарнира;
резинометаллическим типом шарнира;
игольчато-подшипниковым типом шарнира;
литыми, сварными и штампованными звеньями.

По конструктивным характеристикам

Один из самых распространенных вариантов устройства трансмиссии — фрикцион. Несколько реже встречаются гидравлические компоненты. В самодельных вездеходах конструкция механизма поворота работает за счет дифференциала и тормозов на каждом борту. Также встречаются еще такие варианты:

бортовой механизм разворота планетарного типа;
чисто гидравлическая коробка;
гидростатическая схема поворотного блока;
бортовые коробки скоростей и другие оригинальные решения (но они слишком сложны).

Что касается рамы, то тут есть выбор только между жесткой и ломающейся конструкцией. В самодельных конструкциях узел перелома часто делают из автомобильных «кулаков». Впрочем, довольно широко встречаются изделия жесткой схемы

Внимание обязательно надо уделить также подвеске — во многих случаях очень плохо продумывают этот узел, и он утяжеляет всю конструкцию

На гусеничном ходу

Гусеничные опоры применяются чаще других, одновременно выполняя функцию движителей. Причина в высоком КПД и надежности. Такая конструкция позволяет развивать высокие скорости, сохраняя устойчивость и маневренность. Существует несколько вариантов того, как своими руками сделать гусеницы для снегохода:

из транспортерной ленты;
из покрышек грузовика;
из приводных клиновидных ремней.

Поперек транспортерной ленты надо прикрутить болтами распиленные вдоль оси пластиковые или ПВХ трубки не больше дюйма в диаметре.

С таким легким аппаратом может справиться даже ребенок.

Старые покрышки колес грузовика с зимним протектором тоже можно использовать в качестве гусениц, если отрезать от них боковины. Поперечины им не нужны, а вот обметать края леской с шагом в сантиметр придется, иначе покрышка быстро разлохматится.

Приводные ремни, так же, как транспортерную ленту, нужно оборудовать грунтозацепами. Несколько параллельных ремней, от 2 и больше, соединяют между собой поперечными прочными грунтозацепами, прикрепляя их к ремням заклепками или с помощью винтов. Расстояние между соседними зацепами должно равняться шагу ведущей звездочки.

Гусеницы из транспортерной ленты или ремней часто усиливают цепью

, что увеличивает надежность и долговечность движителя.

В таких снегоходах легкость сочетается с надежным приводом.

Одна из разновидностей гусеничных снегоходов — это мотособака, которая получила название по сходству с упряжной собакой для нарт. В ущерб маневренности была облегчена конструкция, тяговое усилие также увеличилось. Зато это самый эффективный механизм буксировки по снегу.

Для смены направления нужно прикладывать значительные усилия со смещением центра тяжести мотособаки.

При движении дискомфорт от встречного ветра ослабляют, установив мотоциклетное стекло и брызговики для ног. Но полностью закрыться на таком транспорте от холодного ветра невозможно. Для комфорта нужна полностью закрытая кабина, а значит — вырастет вес и потребуется более мощный двигатель.

Снегоход с автомобильным двигателем предназначен для длительных поездок на большие расстояния. При теплоизолирующем материале кузова поездка сравнима с комфортом легкового автомобиля.

А самый простой способ достижения комфорта — это просто поставить заднеприводный автомобиль на широкие опоры вроде лыж, гусениц или пневматических колесных камер, а также пустить привод штатных колес к снегоходным движителям и прикрепить переднюю лыжу к рулевой сошке.

Нелишним будет при изготовлении предусмотреть сменную схему замены колес на лыжи и обратно, если использовать для переделки запасные детали.
