Фильтр картерных газов: система вентиляции картера автомобильного мотора

Перспективные разработки под фильтр картерных газов

Упомянутая ранее уже предлагает владельцам автомобилей новый высокоэффективный волоконный демистер. Результаты теста продукта демонстрируют способность новой концепции разделения удовлетворять потребности новых технологий автомобильных двигателей. Другими словами – достигнута граница эффективного разделения очень мелких частиц (d50 << 1 мкм).

Благодаря гибкости при проектировании круглых, плоских и изогнутых элементов, достигается идеальное использование конструкции. Результаты показывают хорошую эффективность разделения и стабильные характеристики при соответствующих условиях эксплуатации. В частности, скорости фильтрации и уровень концентрации аэрозольного масла для реалистичных размеров конструкции нового волоконного демистера.

Проверка непрерывно высокой производительности в течение срока службы и реалистичного допустимого интервала обслуживания — это область текущих исследований испытаний на долговечность различных типов дизельных и бензиновых двигателей. Первые результаты уже продемонстрировали постоянную производительность и указывают на многообещающий интервал обслуживания не менее 100 000 км.

При помощи информации: MANN-HUMMEL

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

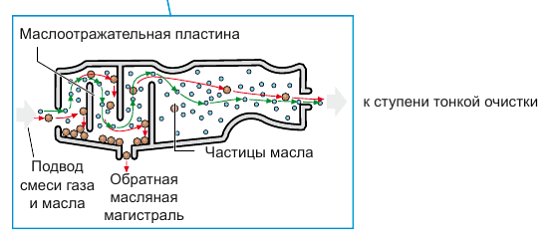

Лабиринтный маслоуловитель

При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.

Циклический маслоуловитель

Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.

Маслоотделитель с фильтрующим элементом

Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.

Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.

Наращивание требований относительно сепарации машинного масла

Постоянное повышение давления сгорания вследствие уменьшения размеров, а также применение машинных масел с низкой вязкостью приводит к значительному уменьшению размера частиц. Соответственно производительность установленных пассивных инерционных сепараторов становится недостаточной при данных ограничивающих факторах. Новые технологии необходимы для применения в легковых автомобилях, чтобы обеспечить высокую эффективность разделения частиц, значительно меньших 1 мкм.

Центрифуга – технология под фильтр картерных газов

Эффективность разделения мелких капель в принципе может быть увеличена за счет увеличения силы инерции с использованием дополнительной энергии. Центрифуги являются хорошо известными примерами такого рода сепарационных технологий. Здесь энергия используется для приведения в действие какого-либо ротора, а частицы отделяются вследствие возникающей центробежной силы.

Как правило, центрифуги нуждаются в очень высокой скорости вращения – диапазон до 10 000 об/мин. Или же в качестве альтернативы конструкция должна быть очень большой, особенно для отделения частиц, значительно меньших, чем 1 мкм. Другим решением для повышения эффективности разделения является использование дополнительных механизмов, таких как диффузионное разделение.

Волоконный демистер – диффузионный фильтр картерных газов

Так называемый волоконный демистер выступает примером ещё одного типа сепаратора, объединяющего преимущества различных дополнительных механизмов разделения. Обе упомянутые технологии применяются на грузовых автомобилях, где аналогичные высокие требования. Между тем волоконные демистеры способны обеспечить эффективное решение на применении с легковыми автомобилями.

ФИЛЬТРЫ

Варианты конструктивного исполнения волоконных демистеров (фильтров масла), которые не менее эффективно могут применяться в системах фильтрации картерных газов легковых автомобилей

Вариант с демистером позволяет интегрировать фильтр картерных газов даже в сложные конструкции без ущерба для производительности, одновременно значительно снижая сложность интеграции и связанные с этим затраты. Волоконные элементы – демистеры, обычно заменяются в течение интервала обслуживания после определенного времени работы из-за отложения сажи на поверхности волокна.

Интервал обслуживания сильно зависит от конкретного применения. Основным требованием к пригодности волоконного демистера для применения в легковых автомобилях, является разработка новых волоконных демистеров. Таковые обеспечивают высокую производительность и приемлемый длительный интервал обслуживания при данных условиях эксплуатации.

В то же время перепад давления, а также размеры волоконных демистеров должны соответствовать общим требованиям легкового автомобиля. Поэтому производство, в том числе , стремятся решать эту проблему. Инженеры разрабатывают новые волоконные демистеры для применения в конструкциях легковых автомобилей.

Механизм фильтра картерных газов волоконным демистером

Фильтрующие сепараторы являются широко распространенным в мире методом высокоэффективного разделения сверхтонких частиц тех же картерных газов. Капли объединяются в процессе разделения жидкости / газа на поверхности волокна, образуя жидкую пленку, последовательно стекающую с фильтрующего материала.

СКАНЕР OBD

Принцип гравиметрического разделения содержимого картерных газов: 1 – аэрозольная форма потока; 2 – проникновение; 3 – повторное увлечение (унос); 4 — дренирование

Остаточные масляные капли на стороне фильтра с чистым картерным газом представляют либо неразделённые капли аэрозоля (так называемое проникновение), либо образования в виде пузырьков и колпачков из отделённой плёнки жидкости (так называемое увлечение). Эффективность гравиметрического разделения в стационарном состоянии рассчитывается по формуле:

Ng = 1 – (Mp + Me / Md + Mp + Me)

где: Ng – эффективность геометрического разделения; Mp – проникновение; Me – увлечение; Md – дренирование.

Различные виды механизмов разделения используются в целом в соответствии с теорией фильтрации картерных газов двигателей автомобилей. Для вентиляции картера (фильтрации картерных газов), соответствующими механизмами разделения, в частности, являются:

• удары,
• диффузия,
• перехват.

Эффективность разделения на основе ударов и перехвата увеличивается с увеличением размера частиц, тогда как эффективность разделения на основе эффектов диффузии увеличивается с уменьшением размера частиц.

https://youtube.com/watch?v=Nf4FSCuXwSA

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.

Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Как проверить работоспособность системы?

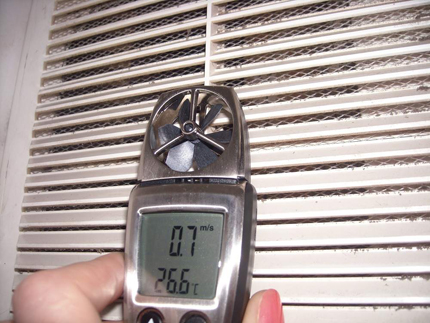

Самый простой способ проверить воздухообмен в квартире или в доме – приоткрыть в одной из комнат окно и поднести к вентиляции тонкий лист бумаги. При нормальной силе тяги он удержится на решетке. Такая проверка носит довольно приблизительный характер.

Определить работоспособность системы более точно помогут расчетные таблицы и анемометр – специальное устройство, измеряющее скорость движения воздуха. После замеров в таблицу вносятся значения прибора и параметры сечения отверстия. В результате получается цифра, показывающая количество воздуха, проходящего через шахту за час.

Нормальные значения циркуляции воздуха в квартире:

• кухня – 60 м³/ч;
• ванная и туалет – 25 м³/ч.

Когда есть реальная скорость движения потока газов, ее можно использовать для определения объема. Для этого не нужны дополнительные таблицы или справочники.

Объем пропускаемого воздуха рассчитывается и без таблиц с применением простой формулы:

Q = V x S x 360,

Где:

• S – площадь сечения отверстия;
•  V – показание, взятое с анемометра.

Выходит, что при скорости в 22 м³/ч и площади сечения 110 мм количество пропускаемых газов будет равняться: 22х110х360=871,2 м³.

Клапан картерных газов: из истории

Мы рассмотрели принципиальную схему работы системы принудительной вентиляции. Как уже было замечено выше, в основе конструкции лежит специальный клапан, отвечающий за рециркуляцию газов. Это простое устройство, помогающее снизить уровень вредных веществ. Впервые о необходимости этих устройств заговорили в 70-х годах. Именно в этот период стали серьезно задумываться об экологии и о тех вредных воздействиях, которые на нее оказывают выхлопные газы. За счет применения клапана рециркуляции картерные газы дожигаются в цилиндрах. Так сгорают различные вредные примеси, масло и другие вещества.

Частые неисправности системы вентиляции картера

С учетом приведенной выше информации становится понятно, что система вентиляции картера на современных двигателях является достаточно сложной. Выход из строя и нарушения в работе данной системы могут привести к ухудшению общей работоспособности ДВС, возникновению неполадок и уменьшению ресурса агрегата.

Сразу отметим, что проблемы с вентиляцией картера могут быть не так очевидны, однако проявляются в виде снижения мощности, увеличения расхода топлива, активного и быстрого загрязнения дроссельной заслонки и РХХ. Также в воздушном фильтре может появиться масло и т.д.

Часто при диагностике указанные проблемы пытаются решить путем поверки и ремонта системы питания или зажигания, забывая о системе вентиляции картерных газов

Важно понимать, что закрытая система предполагает наличие специальных каналов в и ГБЦ, а также клапанов, патрубков и шлангов для циркуляции газов. Хорошо известно, что клапаны рано или поздно могут начать подклинивать

Прежде всего, это приводит к нарушению состава рабочей топливно-воздушной смеси.

Что касается причин, клапан клинит как из-за засорения, так и в результате собственных повреждений. Как правило, первый вариант более распространен. Дело в том, что в картерных газах присутствует сажа, нагар и т.п.

Чем изношеннее мотор, (ЦПГ, другие узлы и системы), тем больше таких продуктов попадает в картер. Также различные загрязнения могут переноситься с микрочастицами масла. В результате грязь и отложения скапливаются в клапане, различных отверстиях, патрубках, каналах. Также рвутся и трескаются сами патрубки.

Как утверждают опытные автомеханики, c появлением стандарта Euro-4 стали встречаться двигатели, которые «падают» в аварийный режим работы при возникновении проблем с вентиляцией картера. При этом проведение компьютерной диагностики ничего не показывает, что усложняет поиск проблемы.

Также указанная система может доставить много неприятностей в зимний период. Дело в том, что в картерных газах содержатся частицы воды. Вода появляется из атмосферного воздуха, который засасывается мотором во время работы. После попадания в систему вентиляции, вода, которая находится в виде пара, может конденсироваться и скапливаться в отдельных местах системы вентиляции. После остывания ДВС влага попросту замерзает и становится льдом, закупоривая систему.

В результате вентиляция перестает работать, давление в картере растет и выдавливает масляный щуп, а двигатель и подкапотное пространство забрызгивает моторным маслом. Причем данная неисправность может возникнуть как на старом двигателе, так и на новом ДВС с небольшим пробегом. Дело в том, что далеко не на всех автомобилях система вентиляции имеет дополнительный обогрев.

Уход за системой вентиляции картерных газов

Со временем в системе ВКГ накапливаются смолистые отложения, каналы и шланги от грязи забиваются. Чтобы вентиляция засорялась как можно реже, необходимо:

• заливать в двигатель качественное моторное масло, оно при угаре оставляет минимум отложений, еще рекомендуется заливать один и тот же сорт масла;
• заправляться на проверенных заправках хорошим топливом;
• если внутри двигателя скапливаются отложения, производить замену масла с промывкой.

Допускать сильного засорения СВКГ не следует, промывку системы необходимо делать регулярно. Понять, есть ли грязные отложения на внутренних деталях двигателя, не так сложно, достаточно снять крышку маслозаливной горловины и посмотреть на нее.

Большое количество нагара и грязи на крышке говорит о том, что такими отложениями покрыты и все внутренние детали двигателя, в таком случае необходима промывка всего мотора, а не только системы вентиляции. Еще СВКГ быстро забивается, когда ДВС исчерпывает свой ресурс, и требуется ремонт поршневой группы. Если двигатель не расходует масло, а в цилиндрах нормальная компрессия, тогда и вентиляция будет в полном порядке.

Post Views: 230

Процедура очистки вентиляции

Чистка же вентиляции картера проводится следующим образом:

• открываем капот и отсоединяем АБК-клеммы (это необходимо для того, чтобы работа по читке прошла безопасно);

• аккуратно снимаем патрубок, который идёт к воздухосборнику;
• теперь требуется открутить саморез, после чего удалить кожух от дроссельной заслонки (саморез после снятия патрубка будет на виду, поэтому его открутить не составит труда);
• отсоединяем форсунки, а затем отодвигаем кабель, где находятся разъёмы, в сторону;
• откручиваем болты, крепления, которые держат щуп и верхнюю часть кронштейна, отвечающего за нахождение впускного коллектора;
• вынимаем трубку, расположенную в масломерном щупе, из мотора – делать это необходимо строго из положения «вверх»;
• теперь следует удалить рамповую крышку, которая закрывает форсунки и их разъёмы (чтобы не возникло трудностей, манипуляция проводится резким движением).

Замена КВКГ

Заменить клапан несложно практически на любом легковом автомобиле, но у каждой модели двигателя СВКГ имеет свои конструктивные особенности. Рассмотрим для примера, как меняется КВКГ на моторе М54 В22, марка машины – BMW пятой серии в кузове E39. Клапан КВКГ находится под впускным коллектором спереди ДВС, и чтобы до него добраться, необходимо снимать:

• электронную дроссельную заслонку;
• регулятор холостого хода.

Для удобства можно снять и сам впускной коллектор, но тогда работа получается достаточно трудоемкой, к тому же придется приобретать коллекторные прокладки. После того, как доступ к клапану обеспечен, отсоединяем от КВКГ шланги и демонтируем само устройство. Производим установку нового механизма, устанавливаем все детали на свои места.

Что такое клапан PCV

Теоретически без этого клапана система принудительной вентиляции не может работать корректно априори. Ведь именно клапан PCV дозирует подачу картерных газов в самый важный участок — пространство за дроссельной заслонкой, прямо перед камерой сгорания.

Клапан PCV — это вовсе не обратный клапан, как думают многие. Да, он не продувается в обратном направлении, но и не имеет просто двух положений, открыто и закрыто. Все намного сложнее. Внутри клапана PCV расположен плунжер, нагруженный пружиной, усилие которой рассчитано в зависимости от объема двигателя, а точнее, от разряжения, создаваемого в коллекторе.

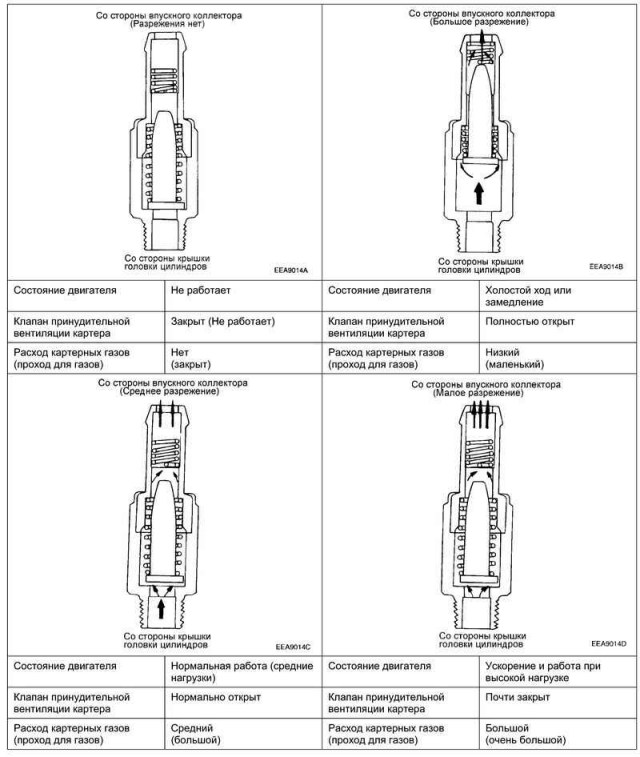

Устройство клапана PCV

Клапан имеет четыре рабочих положения:

1. Двигатель заглушен. Клапан полностью закрыт, газы не поступают в коллектор, сейчас им там делать нечего.
2. Двигатель работает на холостых оборотах. В этом режиме в коллекторе разряжение самое высокое, клапан полностью открыт (100%), чтобы обеспечивать подачу газов (по сути, воздуха) в задроссельное пространство. Причем количество газов строго регламентировано и четко контролируется ЭБУ, а ЭБУ уже управляет регулятором холостого хода в зависимости от количества поданного воздуха и ряда других факторов.
3. Двигатель работает в нормальном режиме средних оборотов и средней нагрузки. Клапан PCV открыт примерно на 50%. Поток картерных газов средний, они эффективно сгорают в цилиндрах.
4. Режим максимальных нагрузок и высоких оборотов. Клапан PCV открыт на 20-25%, сжигается максимальное количество картерных газов, тем самым давление в картере не опасно для сальников и прокладок, поскольку полностью контролируется благодаря разряжению в коллекторе.

Алгоритм работы клапана вентиляции картерных газов

На Лада Веста система вентиляции устроена таким образом, что по факту всегда работает так, как нормальная система работает в четвертом режиме. Поток газов ограничивается только 1,7-миллиметровым жиклером, встроенным в задроссельный патрубок. В теории расчет был на то, что система будет работать как двухконтурная.

Так реализована схема вентиляции на 8 и на 16-клапанных моторах ВАЗ

Первый контур отрабатывает в зоне оборотов от холостых до 1500 об/мин. Здесь задействован патрубок за дросселем и тот самый 1,7-мм жиклер. Второй контур подключается к вентиляции уже при высоких оборотах, а газы начинают поступать во впускной коллектор до дросселя по шлангу диаметром 18 мм.

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие: 1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».

3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:

Примечание! Снятые шланги промойте при помощи бензина или керосина, потом их нужно просушить на солнце и если есть возможность, то ещё продуйте сжатым воздухом их (Компрессором например), перед установкой убедитесь что шланги сухие, при необходимости вытрете их на сухо при помощи тряпки и кстати, все те места куда шланги подсоединяются, тоже тряпочкой аккуратно прочистите и удалите всю грязь с них!

4) Когда всё будет закончено, снимите крышку с Головки Блока Цилиндров, она крепится на пятнадцати болтах, данные болты выкручиваются торцевым ключом или накидной головкой и воротком «на 8», потом отвёрткой крышка отделяется от ГБЦ и снимается с автомобиля, удобней всего её отделять от ГБЦ в тех местах, где специальные выступы есть для этого, один из таких выступах указан синей стрелкой.

5) После того как крышка ГБЦ у Вас будет на руках, гаечным ключом или накидным, отверните шесть болтов которые сепаратор крепят к ней (Несколько болтов указано на большом фото) и отсоедините его от крышки (см. маленькое фото).

Примечание! Данный сепаратор является неотъемлемой частью системы вентиляции картерных газов, в нём есть такая деталь как маслоотражатель, чтобы его вытащить, сжать боковые фиксаторы будет нужно при помощи пассатижей (см. фото 1,2), на маслоотражатели будет установлено резиновое уплотнительное кольцо, его подцепив отвёрткой, тоже снять нужно (см. фото 3,4) и заменить его на новое, если такое кольцо трудной найти в автомагазинах, тогда разрешается не менять его если оно будет в нормальном состоянии, а именно: Оно не должно быть сильно обжато, резина не должна загрубеть и потерять свою эластичность, а так же на кольце не должно быть трещин и другого рода повреждений!

Установка: Установка всех деталей производится в обратном порядке снятию, но перед установкой, всё промойте тщательно бензином или керосином, к самой крышке ГБЦ это тоже относится, на ней не должно быть грязи, а так же зачистите от старого герметика (Отвёрткой или мелкозернистой шкуркой) поверхность куда крышка ГБЦ устанавливается, после зачистки, обезжирьте её и нанесите новый герметик, так как это показано на маленьком фото ниже:

Дополнительный видео-ролик: Интересный ролик, который немного даст Вам дополнительной информации по системе вентиляции картерных газов, расположен чуть ниже:

Источник

Чистка вентиляции картерных газов

В процессе эксплуатации автомобиля система вентиляции картерных газов неизбежно загрязняется. В результате появляются описанные проблемы в работе мотора и снижается его ресурс.

Для устранения проблем нужно время от времени выполнять чистку.

Для начала визуально осмотрите элементы на факт появления течи масла или отложений. Даже при отсутствии явных загрязнений сделайте очистительные работы и проверьте работу вентиляции.

Если негативные факторы не исчезают, придется чистить шток заслонки.

Для выполнения работы подготовьте инструмент:

1. Ядро. Применяется для изучения каналов на факт появления загрязнений на стенках.
2. Щеточная машинка. Полезна для удаления загрязнений. В качестве альтернативы можно использовать ручной инструмент.
3. Гибкая штанга. Необходима для очистки в труднодоступных участках.
4. Канальный пробойник. Пригодится для удаления засоров. Если нет специального инструмент, подойдет кирпич.
5. Инструмент (ключи, отвертка, пассатижи и т. д.)

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Тонируем стекло автомобиля – пошаговая инструкция

Далее алгоритм действий такой (характерен для многих современных автомобилей):

1. Обесточьте автомобиль отбросив клеммы АКБ для безопасности.
2. Демонтируйте патрубок воздухозаборника.
3. Снимите кожух заслонки дросселя.
4. Отсоедините провода от форсунок и отведите их вместе с разъемами в сторону.
5. Выкрутите болты, крепление щупа для изменения масла и крепежа, удерживающего впускной коллектор.
6. Достаньте трубку щупа из мотора.
7. Демонтируйте крышку рампы (поднимите ее).
8. Отбросьте топливопровод от рампы.
9. Послабьте крепежный хомут трубки на корпусе заслонки дросселя и отбросьте его.
10. Послабьте хомут крепежа патрубка клапана ХХ, подсоединенный к корпусу воздухофильтра.
11. Отбросьте разъем клапана холостого хода и демонтируйте трос заслонки дросселя.
12. Уменьшите силу затяжки хомута трубки вентиляции картера и стяните шланг со штуцера крышки клапанов.
13. Выкрутите и достаньте четыре крепежных болта коллектора впуска.
14. Немного открутите пять крепежных болтов коллектора впуска.
15. Демонтируйте коллектор в комплексе с рампой и форсунками.
16. Ослабьте или отбросьте трубки вентиляции картера от маслоотделителя.
17. Выкрутите пару болтовых соединений и отбросьте маслоотделителя от мотора.
18. Демонтируете другие патрубки системы вентиляции.

После этого осмотрите все элементы, промойте их и уберите смазку. Обязательно проверьте состояние деталей на факт необходимости замены.

При выявлении закоксованности заслонки дросселя снимите ее и промойте. Перед установкой на место всех элементов поменяйте уплотнительные кольца маслоотделителя и нанесите смазку на уплотнения.

Теперь приступайте к сбору в обратной последовательности.

Общий алгоритм:

1. Поставьте на место маслоотделитель и закрутите болты до 2.0 кгс*м.
2. Наденьте трубки на штуцеры маслоотделителя, замените хомуты и затяните их.
3. Поменяйте прокладку коллектора впуска (если нужно). Для этого выкрутите пять болтов, сделайте замену и верните их на место.
4. Пропустите вентиляционный шланг между 2-м и 3-м коллекторным каналом.
5. Установите коллектор впуска на крепежные болты и затяните их с усилием 2.0 кгс*м.
6. Верните на место топливную систему. Протяните первую ступень с усилием 1.0 кгс*м, а вторую докрутите на 75 градусов.
7. Закрепите крепежный болт нижнего кронштейна.
8. Поставьте на место трубку масломерного щупа.
9. Протяните все патрубки и наденьте трубку на заслонку дросселя.
10. Затяните хомуты и убедитесь в надежности крепежа.
11. Вставьте на место все разъемы к форсункам.
12. Убедитесь в правильности сборки.

Помните, что инструкция по снятию, очистке и замене может отличаться в зависимости от модели авто.

Срок очистки зависит от мотора. В среднем это рекомендуется делать раз в полгода, а при частой эксплуатации раз в четыре месяца. Контроль состояния каждые 10 000 км пробега или во время регулировки клапанов.

Можно действовать и при симптомах загрязнения (о них мы говорили выше).

Как устроен и для чего нужен картер двигателя

Этот элемент коробчатого типа предназначен для защиты и опоры элементов ДВС, также он служит резервуаром для масла. Нижняя часть включает емкость для сбора газов и поддон с маслом. В верхней находится крышка клапанов, блок цилиндров и ГБЦ.

Современные модели картеров включают более 10 элементов. В двигателях среднего и крупного размера его детали представляют соединенные между собой стойки. Цельный корпус имеют только модификации для небольших моторов.

Дешево и сердито, но функционально

Многих водителей, которые уже успели изготовить маслоотделитель картерных газов самостоятельно, приятно удивляет цена. В некоторых случаях она практически равна нулю. Возможно, умельцы обходятся подручными средствами, которые находят в собственном гараже. Но даже если ничего подходящего нет в наличии, цена маслоотделителя картерных газов невысока, так как все детали из рассмотренной выше инструкции стоят дешево.

В Интернете можно найти много способов изготовления самодельного устройства, для которого применяются разные материалы. Однако все делается по вышеописанной схеме. Различия могут касаться в применении дополнительных элементов или замене пластиковых патрубков на металлические штуцеры, которые вкручиваются в крышку маслоотделителя.

При этом отмечается положительная тенденция в работе двигателя. Масло больше не скапливается, а значит, можно продолжительное время ездить без проблем. Однако не стоит забывать заглядывать под капот автомобиля и проверять состояние устройства.
