Ваз 2101

Часть вторая. Коррозия

Причины коррозии и очаги её поражения
Коррозия – это процесс саморазрушения материала в процессе взаимодействия со средой. В нашем же случае коррозия металла происходит вследствие:

• Зимняя «городская» эксплуатация;
• Дешёвый рестайлинг кузова, под которым скапливается всевозможная грязь;
• Хранение автомобиля в сырых, не проветриваемых помещениях.

Места кузова ваз 2101 наиболее подверженные коррозии

Как показывает опыт большинства автовладельцев,коррозии наиболее подвержены детали кузова ваз 2101 находящиеся в труднодоступных местах, где влага не испаряется достаточно долгое время (зазоры, загибы, отбортовки), а именно:

• колёсные ниши;
• навесные элементы и места их крепления (капот, багажник, двери, пороги, крылья).

И если не предпринимать ни каких мер, то она может переместиться на другие, более значимые силовые элементы (лонжероны, стыки подмоторной рамы, центральные стойки и т. п.).
В зависимости от степени разрушения поверхности зависит, каким способом мы будем восстанавливать повреждённую деталь.

Стадия первая

Процесс окисления находиться в начальной стадии(сколы царапины), произошло лишь незначительное изменение цвета.
На этой стадии можно обойтись малыми потерями – зачистка поверхности мелким абразивным кругом с последующей полировкой поверхности.

Стадия вторая

Происходит как изменение цвета краски, так и её вспучивание, то есть процесс разрушения идёт равномерно по поверхности элемента.

Коррозия задней арки колеса ваз 2101

Этот тип коррозии не так сильно страшен, он происходит чаще всего из-за некачественной подготовки элемента к покраске.
Сравнительно легко излечим с помощью повторной зачистки и последующей замазкой эпоксидной мастикой холодного застывания.
Данный вид мастики обладает высокой прочностью, достаточной адгезией, она легко наносится на повреждённый участок. В её состав входят пластификаторы и отвердители, которые повышают пластичность смолы и её ударную прочность, а также наполнители понижающие усадку смол и обеспечивающие сближение коэффициентов термических расширений металла со смолами.

Стадия третья

В этом случае процесс разрушения уже уходит вглубь металла (пятна, раковины, дыры), что требует более глубокой зачистки поражённого элемента с последующей его напайкой (лужением) или же замены всего элемента, его отдельных частей.

Лужение кузова ваз 2101 оловом

Кстати, если пламенем горелки нагреть металл до светло-красного накала и при этом он не начнёт рассыпаться на фонтанирующие искры, то его ещё вполне можно использовать для сварки.
Ну а когда детали кузова ваз 2101 совсем не поддаются восстановлению, то их заменяю новыми используя при этом контактную сварку и электросварку работающую в газовой среде (полу автомат).
Чаще всего замены требуют передние и задние крылья с панелями. Методы ремонта и замены данных деталей можно взять за базовые, для этого необходимо лишь узнать месторасположение швов для стыковки элементов:

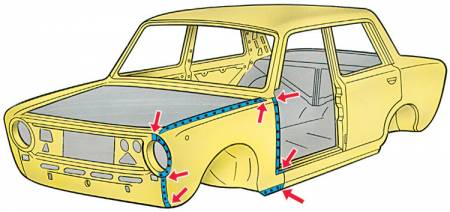

Сварочные швы переднего «оперения»

Сварочные швы заднего «оперения»

Сварочные швы передней части и крыши

Сварочные швы задней части и крыши

Для получения оптимальной жёсткости элементов при их минимальной деформации сварку деталей лучше всего производить через каждые 50 миллиметров, небольшими стяжками по 20 миллиметров.
Как вы уже заметили,ремонт кузова своими руками ваз 2101 это очень трудоёмкий и ответственный процесс, качество проведения которого непосредственно влияет на безопасность и срок службы автомобиля.

Идентификация советских автомобилей

Обозначение модификации ВАЗ 21011 соответствует утверждённой в 1966 г. в Советском Союзе системе обозначений марок автомобилей. Эта система предусматривает использование буквенно-цифрового способа индикации. Буквенная и цифровая часть разделяются чёрточкой. Буквами обозначают завод-изготовитель. ВАЗ — это аббревиатура Волжского автомобильного завода (АвтоВАЗ). ГАЗ — это Горьковский, а МАЗ — Минский автозаводы.

Справа от чёрточки располагаются цифры. Путаница начинается именно здесь. Русскоязычный человек привык читать слева направо. От общего к частному. В обозначении марок автомобилей «по-советски» самая общая категория — тип автомобиля — стоит на втором месте. Авторы отраслевой нормали внесли путаницу своими руками. У них именно вторая, а не первая цифра обозначает тип автомобиля:

• 1 — легковой;
• 2 — автобус;
• 3 — грузовой автомобиль и так далее.

Первая, или самая левая цифра обозначает класс автомобиля, и её расшифровка зависит от второй цифры. В случае легковых машин (вторая цифра — 1), первая цифра означает, в зависимости от технических характеристик, следующее:

• 1 — особо малый класс;
• 2 — малый;
• 3 — средний;
• 4 — большой класс.

Значит ВАЗ 21011 — это легковой автомобиль (вторая цифра — 1) малого класса (первая цифра — 2), то есть с объёмом двигателя от 1100 до 1799 куб. см. Если речь идёт о грузовиках, то первая цифра означает уже не объём двигателя, а полную массу. Так КамАЗ-5320 — это грузовик (вторая цифра — 3) с полной массой от 14 до 20 тонн (первая цифра — 5).

Одиннадцатая модель, как и все автомобили классического семейства ВАЗ, относится к малому классу, поэтому самая левая из цифр в обозначении модели — двойка. Логично было бы идти от общего к частному: начать с типа автомобиля, а потом обозначать класс, поскольку нумерация классов зависит от типа. Тогда Жигули первых выпусков следовало бы назвать ВАЗ-1201. Но случилось иначе.

Если из выхлопной идет дым

Если мотор начал дымить, то, скорее всего, произошло разрушение сальников на клапанах. Либо же полностью износились направляющие втулки. Среди мелких неисправностей можно выделить, например, неправильную настройку карбюратора, он создает слишком богатую смесь. А самая печальная поломка – это разрушение колец на поршнях. На автомобиле ВАЗ 2101 двигатель изначально оснащался классической контактной системой зажигания. Она очень привередливая, требует постоянного ухода, чистки контактов, регулировки зазоров. Поэтому многие автомобилисты предпочитают устанавливать бесконтактную систему зажигания. А вот какой двигатель поставить на ВАЗ 2101 можно? Ответ на это один – любой! Все зависит только от того, насколько «золотые» у вас руки.

Если двигатель троит-причины

Причины «троения» двигателя автомобиля ВАЗ

• Неправильный момент установки зажигания
• Неисправность свечи зажигания
• Пробой высоковольтного провода. Неисправность конденсатора
• Потеря герметичности в районе впускного коллектора (впускной коллектор, карбюратор)
• Прогар клапана, поршня
• Поломка поршневых колец
• Неправильная регулировка клапанов
• Разрушение износ рокеров (рычагов клапанов)
• Пробой прокладки ГБЦ
• Износ, затвердевание, разрушение маслосъемных колпачков
• Очень низкое качество топлива
• Не правильная регулировка карбюратора
• Износ вала трамблера, подшипника поворотной пластины
• Потеря герметичности мембраны вакуумного опередителя зажигания
• Использование свечей не подходящих к двигателю и прочих «неисправностей»

Не правильный момент установки зажигания . При таком варианте, лично мне известно не троение, а вроде бы прохлопывание двигатель (пропуски), которое сопровождается «подпрыгиванием» всего двигателя. Особенно это заметно на холостом ходу, при увеличении оборотов пропуски исчезают. Скорее всего, у вас установлено слишком раннее зажигание, о этом может свидетельствовать и рывкообразное прокручивание двигателя стартером при запуске. Неисправность свечи зажигания — одна из самых частых причин того, что двигатель троит

Тут особо рассказать нечего, важно помнить и заменять регулярно свечи, так же наличие искры на вывернутой свече при атмосферном давлении не свидетельствует о ее полной работоспособности, ведь воспламенение происходит при гораздо более сложных условиях (журнал «За рулем», еще советских времен). Пробой высоковольтного провода и конденсатора на контактной системе зажигания

Пробой провода можно определить путем замены всех проводов, так впрочем как и конденсатора. Пробой провода также можно попробовать определить взглянув на них в полной темноте, если где то есть пробой, то вы увидите вспышки. Потеря герметичности в районе коллектора , как правило, сама по себе не возникает. Чаще это бывает из-за не правильной сборки или плохих прокладок. Как правило при прогаре поршня или клапана цилиндр перестает работать вообще или долго не работает. Определить можно только замером компрессии и вскрытием двигателя. Поломка или залегание поршневых колец тоже явление не слишком частое, ведь для его возникновения необходим ряд условий. Проверить можно замерив компрессию, если она окажется низкой, то исключить неисправности ГБЦ простым способом — налить в цилиндр немного масла, если компрессия повысится, то неисправность в поршневой системе. С неправильной регулировкой клапанов все и так ясно — любой клапан может как не открываться, так и не закрываться до конца. Вылечить эту проблему может правильная регулировка клапанов. Аналогичную проблему может повлечь за собой и износ рокера. Клапан перестает правильно открываться и цилиндр перестает работать. Трамблер . Довольно часто встречается на не новых машинах износ как самого вала, так и втулок в которых он вращается, вследствие чего становится невозможным установить адекватный зазор между контактами. Тоже самое происходит, если изношен подшипник поворотной пластины. Также пропуски могут возникать из-за разгерметизации в вакуумном опередителе момента зажигания, там может выйти из строя мембрана.

Технические характеристики 2106. Общие данные

Двигатель 2103 1, 5л

Рис.2.1. Основные габаритные размеры (справочные) автомобиля ВАЗ-2106.

Технические характеристики автомобилей семейства 2106
Показатели	ВАЗ-2106, ВАЗ-21065	ВАЗ-21061, ВАЗ-21065-01	ВАЗ-21063
Общие данные
Число мест, включая водителя	5
Снаряженная масса, кг	1035
Полная масса, кг	1435
Габаритные размеры, мм (длина х ширина х высота)	4166x1611x1440
Максимальная скорость, км/ч: с полной массой с одним пассажиром	148 150	148 150	143 145
Время разгона с места с переключением передач до 100 км/ч, с: с полной массой с одним пассажиром	17,5 16	19 17	21 19
Наименьший радиус поворота по колее внешнего переднего колеса, м	5,6
Максимальный подьем, преодолеваемый автомобилем с полной массой без разгона на первой передаче, %	36
Двигатель
Модель	2106	2103	21011
Тип	четырехтактный бензиновый карбюраторный
Количество и расположение цилиндров	Четыре в ряд
Диаметр цилиндра х ход поршня, мм	79×80	76×80	79×66
Рабочий объем цилиндров, см³	1569	1458	1295
Степень сжатия	8,5
Номинальная мощность при частоте вращения коленчатого вала 5600′ мин-¹, кВт (л.с): по ГОСТ 14846 по DIN 70020	55.5 (75,5) 56.6 (77,0)	53.3 (72,5) 54.4 (74,0)	47 (63,5) 48 (65,0)
Максимальный крутящий момент при частоте вращения коленчатого вала 3400» мин-¹, Н м (кгс м): по ГОСТ 14846 по DIN 70020	116(11,8) 118(12,0)	104(10,6) 106(10,8)	93 (9,5) 95 (9,7)
Порядок работы цилиндров	1-3-4-2
Трансмиссия
Сцепление	однодисковое сухое с центральной нажимной пружиной; привод выключения сцепления гидравлический с сервопружиной на педали
Коробка передач	механическая трехходовая четырехступенчатая с синхронизаторами на всех передачах переднего хода
Передаточные числа коробки передач»’: первая передача вторая передача третья передача четвертая передача задний ход	3.24 (3,67) 1,98(2,10) 1,29(1,36) 1,00(1,00) 3,34 (3,53)	3,75 (3,67) 2,30(2,10) 1,49(1.36) 1,00(1,00) 3,87 (3,53)	3,75 (3,67) 2,30(2,10) 1,49(1,36) 1,00(1,00) 3,87 (3,53)
Карданная передача	два вала с промежуточной эластичной опорой, соединяется с валом коробки передач эластичной муфтой; два жестких карданных шарнира на концах заднего вала имеют игольчатые подшипники
Главная передача	коническая гипоидная
Передаточное число главной передачи»’	4,1 (3,9)	4,1	4,1 (4,3)
Ходовая часть
Передняя подвеска	независимая на поперечных рычагах с цилиндрическими пружинами, телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости
Задняя подвеска	зависимая жесткая балка, связанная с кузовом одной поперечной и четырьмя продольными штангами, с цилиндрическими пружинами и телескопическими амортизаторами
Колеса	дисковые, штампованные
Размер обода	127J-330 (5J-I3)
Шины	камерные, радиальные 165/80 R13 или 175/70 R13
Рулевое управление
Рулевое управление	травмобезопасное
Редуктор рулевого механизма	глобоидальный червяк с двухгребневым роликом, передаточное число 16,4
Рулевой привод	трехзвенный, состоит из одной средней и двух боковых симметричных тяг, сошки, маятникового и поворотных рычагов
Тормоза
Рабочие тормоза: передние задние	дисковые барабанные с самоцентрирующимися колодками, с автоматическим восстановлением зазора между колодками и барабаном, с регулятором давления задних тормозов
Привод рабочих тормозов	ножной гидравлический двухконтурный, с вакуумным усилителем
Стояночный тормоз	ручной с тросовым приводом на колодки тормозных механизмов задних колес
Электрооборудование
Система электропроводки	однопроводная, отрицательный полюс источников тока соединен с «массой»
Номинальное напряжение, В	12
Аккумуляторная батарея	емкость 55 Ач при 20-часовом режиме разряда
Генератор	переменного тока со встроенным выпрямителем, ток отдачи 42 А при 5000 мин-¹
Стартер	с электромагнитным тяговым реле и муфтой свободного хода, мощность 1,3 кВт
Свечи зажигания	А17ДВ, А17ДВРМ, BRICK L15Y, NGK BP6ES
Кузов
Модель	2106
Тип	седан цельнометаллический несущий четырехдверный

ПРИМЕЧАНИЕ Отличия по автомобилю ВАЗ-21065 см на с 10. ‘ Для двигателя 2106 при частоте вращения коленчатого вала 5400 мин-¹ » Для двигателя 2106 при частоте вращения коленчатого вала 3000 мин-¹ »’ В скобках — для вариантного исполнения.

Обзор автомобилей Lada / ВАЗ

Модель: ВАЗ 2105 Тип кузова: Седан Заднеприводный пятиместный четырехдверный седан ВАЗ 2105 разработан на базе легендарной «копейки» и выпускается Волжским автомобильным заводом с 1980 года.

Модель: ВАЗ 2107 Тип кузова: Седан Представитель семейства «Жигулей» заднеприводный четырехдверный седан ВАЗ 2107 (экспортное и современное название LADA 2107) выпускается на Волжском автозаводе с 1982 года.

Модель: ВАЗ 2110 Тип кузова: Седан На Lada 2110 впервые был установлен электронный блок системы контроля автомобиля. Это существенно повлияло на ее ходовые и эксплуатационные характеристики.

Модель: ВАЗ 2115 Тип кузова: Седан ВАЗ 2115 представляет собой рестайлинг модели ВАЗ-21099 (выпускалась Волжским автомобильным заводом в 1990 — 2004 гг.) и является родоначальником второго поколения «Самар».

Модель: Лада Калина Седан Тип кузова: Седан Лада Калина (LADA Kalina) — семейство российских автомобилей. Выпускается ОАО «АвтоВАЗ» с 18 ноября 2004 года. Завод-производитель с 2004 года употребляет название торговой марки автомобиля.

Модель: Лада Приора Седан Тип кузова: Седан В 2007 г. начались продажи первенца семейства Priora с кузовом седан. К его достоинствам можно отнести мощный 98-сильный двигатель, отвечающий требованиям стандарта Евро-3.

Модель: ВАЗ 2113 Тип кузова: Хэтчбек ВАЗ 2113 вмещает пять пассажиров, имеет три двери. Предшественником «Самара 2» является автомобиль LADA 2108, у которого для улучшения аэродинамических качеств конструкторы изменили форму кузова.

Модель: ВАЗ 2114 Тип кузова: Хэтчбек ВАЗ-2114 разработан на базе ВАЗ-21093 и является пятидверным хэтчбеком с передним приводом. Оснащена новыми фарами, изменённой формой капота, интересной облицовкой радиатора и современными бамперами.

Модель: Лада Калина Хэтчбек Тип кузова: Хэтчбек Пятидверный хэтчбек Лада Калина (1119) принадлежит к классу В и является удобным и надежным автомобилем для поездок с семьей, как в городских условиях, так и за городом.

Модель: Лада Калина Спорт Тип кузова: Хэтчбек При разработке автомобиля использовали лучшие технические достижения хэтчбека Лада Калина. Отличается от хэтчбека Лада Калина более информативным рулевым механизмом с передаточным отношением 3.1.

Модель: Лада Приора Купе Тип кузова: Хэтчбек Выпуск новой модели ВАЗ 21728 Купе начался 18 января 2010 года на опытно-промышленном производстве АвтоВАЗа. Фактически представляет собой трехдверный хэтчбек, разработаный на основе ВАЗ 2172.

Модель: Лада Приора Хэтчбек Тип кузова: Хэтчбек Лада Приора хэтчбек представляет собой глубокий рестайлинг своей предшественницы — ВАЗ-2112. При ее разработке, ликвидировали ошибки дизайнеров, допущенных при создании «десятого» семейства.

Модель: ВАЗ 2104 Тип кузова: Универсал Серийный выпуск автомобиля ВАЗ-2104 был начат на Волжском автомобильном заводе в 1984 году. Параллельно с новой моделью до 1985 года выпускали аналогичный по классу автомобиль ВАЗ-2102.

Модель: ВАЗ 2111 Тип кузова: Универсал Удобный и рассчитанный на всю семью автомобиль ВАЗ 2111 впервые сошёл с конвейёра в 1998 году. Имеет повышенную комфортность салона и отличается приятной плавностью хода.

Модель: Лада Калина Универсал Тип кузова: Универсал Автомобиль Лада Калина универсал выпускается с 2007 года. Лада Калина универсал имеет современный изящный кузов, модернизированную светотехнику и комфортный салон.

Модель: Лада Приора Универсал Тип кузова: Универсал Автомобиль Лада Приора универсал сошел с конвейера АвтоВАЗ в конце мая 2009 года. Благодаря современным технологиям производства становится весьма популярной маркой на территории России.

Модель: ВАЗ 2121 Нива Тип кузова: Внедорожник Первая партия популярного четырехместного полноприводного внедорожника «Нива» (ВАЗ 2121) была собрана в 1976 году, серийное производство началось в 1977-м и окончательно наладилось в 1980 году.

Модель: ВАЗ 2131 Нива Тип кузова: Внедорожник Пятидверный кроссовер ВАЗ 2131 Нива выпускается небольшими партиями на Опытно-промышленном производстве АВТОВАЗ с 1995 года. При проектировании конструкторы отталкивались от вездехода ВАЗ-21213.

Техобслуживание – регламент

Типовое устройство ДВС обеспечивает стандартные для семейства моторов АвтоВАЗ сроки замены расходников и операций обслуживания, поэтому мотор 21011 имеет следующий регламент ТО:

Объект техобслуживания	Время или пробег (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 год/20000
Зазор в клапане	2 года/20000
Вентиляция картера	2 года/20000
Ремни, приводящие в действие навесное оборудование	2 года/20000
Топливопровод и крышка бака	2 года/40000
Масло моторное	1 год/10000
Фильтр масляный	1год/10000
Фильтр воздушный	1 – 2 года/40000
Фильтр топливный	4 года/40000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/40000
Датчик кислородный	100000
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	1 год

Разновидности карбюраторов «Копейки»

Жиклёры для карбюраторов автомобилей ВАЗ 2101, ВАЗ 2103, ВАЗ 2106, ВАЗ 2107

За время выпуска ваз 2101 в его систему было установлено несколько модификаций карбюраторов. Они отличаются размером жиклеров, а также наличием или отсутствием вакуумного корректора. В ранних моделях Жигулей выполнялась установка карбюратора с системой зажигания без вакуумного корректора.

Самым распространенным карбюратором на автомобиле ваз 2101 является модель карбюратора ДААЗ 2101-1107010. Здесь уже применяется система вакуум-корректора. Регулировать все модификации карбюраторов можно по аналогичной схеме. Но устанавливать модель с вакуумным корректором вместо конструкции без него или наоборот нельзя. Так же часто используются карбюраторы известных марок ДААЗ/Weber, Озон, Solex из нестандартных карбюраторов хочется выделить Solex 21073 и Solex 21083.

Тарировочные данные для карбюраторов ДААЗ 2101-1107010-01, 2101-1107010-03, 2105-1107010-20, 2105-1107010 10:

Параметр	Модель карбюратора и номер камеры
2101-1107010-01	2101-1107010-03	2105-1107010-20, 2105-1107010 10
1-я	2-я	1-я	2-я	1-я	2-я
Диаметр, мм:

ВАЗ 2101 Габариты Жигули

Габариты

Габариты двух вариантов кузовов

Габариты универсала

Кузов седан, кузов хэтчбек или кузов универсал (Turnier): Mondeo играет на
всей клавиатуре. По ширине с величиной 1931 миллиметров различий между ними
не обнаруживается. Иная картина в отношении длины – максимальная в 4804 миллиметров
у Turnier, в двух других вариантах 4731 миллиметров. В отношении высоты каждый
вариант модели идет собственной дорогой: в зависимости от конструкции ходовой
части кузов седан имеет высоту в интервале 1420–1460 миллиметров, кузов хэтчбек
соответственно, 1429–1459 миллиметров и Turnier – 1441–1471 миллиметров. При
наличии крышного бокового леера высота Turnier возрастает еще на 40 миллиметров.
Однако полное согласие в колесной базе: 2754 миллиметров – хороший показатель
для автомобиля повышенного среднего класса. Кроме того, Mondeo выделяется своим
большим салоном, который позволяет вместить пять взрослых пассажиров.

Даже на задних сиденьях три средних габаритов европейца не испытывают чувства
боязни пространства. Пассажиры Mondeo могут к тому же отправляться в путешествие
не только с ручным багажом: в кузове седан и в кузове хэтчбек максимально объем,
согласно нормам VDA, 500 литров – включая и запасное колесо. В Turnier вместе
с запасным колесом уже доступен объем погрузки в 540 литров. При откидывании
заднего сиденья в модель с кузовом хэтчбек войдет 1370 литров до самой крыши,
а Turnier вполне проглотит даже 1700 литров.

Сколько весит ВАЗ?

Первый автомобиль ВАЗ был выпущен Волжским автомобильным заводом 19 апреля 1970 года. Марка этого автомобиля была ВАЗ-2101 «Жигули». Его производство осуществлялось согласно аналогу концерна «Fiat». Более того, своим появлением ВАЗ, обязан именно этой марке машине Fiat 124 года выпуска 1966. Вот, собственно говоря, и он:

В результате некоторых конструкторских доработок вышел первый отечественный автомобиль ВАЗ 2101 1970 года:

Свою популярность он не потерял и до наших дней. В 2000 году он был признан самым лучшим автомобилем среди опрошенных восьмидесяти тысяч автолюбителей стран СНГ и России. Он был назван – лучший автомобиль столетия ВАЗ 2101. На момент его производства он считался самым комфортабельным, надежным и современным отечественным автомобилем. Его наличие было признаком достатка и благополучия!

Но на этом Волжский автомобильный завод не остановился. Он создал целые коллекции этого автомобиля. Каждый из них отличался своей комплектацией, а также общей массой. Поэтому сейчас сравним некоторые модели ВАЗ по их массе.

• ВАЗ 2102 имеет вес 1010 кг.
• ВАЗ 2103 имеет вес 965 кг.
• ВАЗ 2104 имеет вес 1020 кг.
• ВАЗ 2105 имеет вес 1060 кг.
• ВАЗ 2106 имеет вес 1045 кг.
• ВАЗ 2107 имеет вес 1049 кг.
• ВАЗ 2108 имеет вес 945 кг.
• ВАЗ 2109 имеет вес 915 кг.
• ВАЗ 2110 имеет вес 1020 кг.
• ВАЗ 2111 имеет вес 1055 кг.
• ВАЗ 2112 имеет вес 1060 кг.
• ВАЗ 2113 имеет вес 975 кг.
• ВАЗ 2114 имеет вес 985 кг.
• ВАЗ 2115 имеет вес 1000 кг.
• ВАЗ 2116 имеет вес 1276 кг.
• ВАЗ 2117 имеет вес 1110 кг.
• ВАЗ 2118 имеет вес 1110 кг.
• ВАЗ 2119 имеет вес 1110 кг.
• ВАЗ 2120 имеет вес 1110 кг.
• ВАЗ 2121 имеет вес 1550 кг.
• ВАЗ 2122 имеет вес 1122 кг.
• ВАЗ 2123 имеет вес 1300 кг.

Но это общий вес автомобиля марки ВАЗ. Что касается некоторых частей автомобиля, то вес, например, ВАЗ 2106 можно разложить следующим образом:

• Вес двигателя с оборудованием – 140 килограмм.
• Вес коробки передач – 26 килограмм.
• Вес квадратного вала – 10 килограмм.
• Вес заднего моста – 52 килограмма.
• Вес радиатора – 7 килограмм.
• Вес кузова – 280 килограмм.

В среднем вес всех составных частей автомобиля ВАЗ имеет приблизительно одинаковую массу. На протяжении всего периода существования этого автомобиля, зафиксированы довольно-таки интересные факты, которые попросту невозможно обойти стороной. Сложно себе представить, что автомобиль массой в среднем 1 тонна имеет большую популярность.

Итак, автомобиль ВАЗ 2121 «Нива» на всей территории СССР является не только самым популярным, но и экспортируемым. Только представьте, эта модель была выпущена тиражом 1,8 миллион автомобилей. А из этой суммы 500 000 были проданы более чем в 100 стран мира. Как помним, вес ВАЗ 2121 имеет 1550 килограмм. А это значит, что за весь период было продано 775000000 килограмм этого автомобиля! Также именно эта модель из всех советских автомобилей ездила в Японии. Что касается дизайна ВАЗ 2108, то его разработала известная на сегодняшний день компания Porshe. Вес его двигателя составляет 127,3 килограмм. В этом появилась необходимость в связи с тем, что был очень снижен спрос на эту марку автомобиля. По этой причине его решили модернизировать.

Итак, мы узнали что каждая модель автомобиля ВАЗ имеет свой отдельный вес. Но за всю историю его существования и производства сильных изменений он не претерпел.

Техобслуживание – регламент

Типовое устройство ДВС обеспечивает стандартные для семейства моторов АвтоВАЗ сроки замены расходников и операций обслуживания, поэтому мотор 21011 имеет следующий регламент ТО:

Объект техобслуживания	Время или пробег (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 год/20000
Зазор в клапане	2 года/20000
Вентиляция картера	2 года/20000
Ремни, приводящие в действие навесное оборудование	2 года/20000
Топливопровод и крышка бака	2 года/40000
Масло моторное	1 год/10000
Фильтр масляный	1год/10000
Фильтр воздушный	1 – 2 года/40000
Фильтр топливный	4 года/40000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/40000
Датчик кислородный	100000
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	1 год

Мануал по обслуживанию 21011

Информация о разболтовке колесных дисков на отечественных автомобилях ВАЗ

Все автомобили ВАЗ с самого основания завода и до наших дней имели лишь 3 основных типа разболтовки, так как большинство модификаций были выполнены на единой платформе, у них менялся только внешний вид. Разболтовка на большинство моделей «Лады» выглядела следующим образом:

Самый маленький представитель автоконцерна – ВАЗ 1111, в народе называемый «Ока», производился в РФ на протяжении 20 лет – с 1987 по 2008 года. Учитывая, что масса данного авто особо малого класса составляла всего 975 кг, а нагрузка на колесо приходилась менее 250 кг, «Ока» стала одним из немногих представителей в своём классе, для которого использовалась разболтовка из 3 шпилек.

Конечный параметр составлял 3х98, при диаметре посадочного отверстия 58,1 мм. Это было достаточно экономно для владельцев «Оки».

Найти на рынке подобную размерность колеса было достаточно проблематично, потому штампованные изделия с радиальностью R12 и R13 нередко пересверливались, чтобы удачно сесть на ступицу.

Разболтовка ВАЗ 2107 4х98

Подавляющее большинство моделей концерна «АвтоВАЗ», начиная от 2101 и заканчивая «Ладой Приора» или «Калина», выпускалось с конвейера в виде седанов, лифтбеков, хэтчбеков или универсалов компактного либо субкомпактного класса.

На заметку.
Нагрузка на колёса и динамические параметры данных транспортных средств сильно похожи друг на друга.

Начиная с 1966 года, когда концерн выпустил свою первую «копейку», и заканчивая 2015 годом, разболтовка колёс на эти авто составляла 4х98 мм, диаметр центрального отверстия – 58,1 мм.

Самые популярные на сегодняшний день модели «Лады», для которых всё ещё продаются диски с разболтовкой 4х98 — это ВАЗ 2106, 2107, 2109, 2110, 2112, 2114.

Последние модели ВАЗов, такие как «Веста», «Гранта» и «Х-Рей», выпускаемые с 2015 года, имеют разболтовку на колёсах максимально приближенную к международному стандарту компактных автомобилей. Данный параметр на указанных модификациях составляет 4х100.

Однако данная разница вовсе не означает, что разболтовка 4х98 не позволяет установить на более старые автомобили диски от «Х-Рей». Напротив, все изделия обладают полной совместимостью, водители могут даже не использовать проставочные пластины, так как гайка может быть накручена до упора и надёжно фиксирует колесо.

Среди всей продукции концерна «АвтоВАЗ» всегда шли особняком такие модели, как ВАЗ 2121, или классическая «Нива» и все производные от данного внедорожника: 5-дверная «Тайга», Chevrolet Niva и другие модели. Ввиду повышенных нагрузок на ступицы и колёса из-за неудовлетворительных дорожных условий, на которые были рассчитаны все параметры «Нивы», эти компактные вездеходы традиционно имели разболтовку дисков 5х139,7, с диаметром центрального отверстия 98,5 мм.

Эти увеличенные показатели давали колесу свободно сопротивляться изгибающему моменту, воспринимать большие нагрузки при переносе центра тяжести в одну сторону при движении по наклонной плоскости или при вынужденном вывешивании колёс, а также позволяли авто передавать больший крутящий момент на протекторы покрышек при движении в гору без риска поломки деталей.

Диски для ВАЗ 2114
Важно!
Несмотря на скудность ассортимента при оснащении транспортных средств и маленький выбор авто различных классов, завод добился максимальной универсальности в совместимости и возможности взаимозаменяемости колёсных дисков для авто, выпущенных в 2019 году или 50 лет назад.

Ремонт ВАЗ 2101 (Жигули) : Техническая характеристика автомобилей

Параметры

Модель автомобиля ВАЗ

2101–2103

21011

2102

21021

21023

Общие данные

Количество мест, включая место водителя

5

5 или 2

Грузоподъемность, кг

400

430

Масса снаряженного автомобиля, кг

955

1010

Масса, приходящаяся на переднюю ось, кг:

  – снаряженного автомобиля

515

520

  – полная

615

630* или 575*

Масса, приходящаяся на заднюю ось, кг :

  – снаряженного автомобиля

440

490

  – полная

740

810* или 865

Просвет автомобиля при полной нагрузке и нормальном давлении в шинах, мм:

  – до поперечины передней подвески

175

175

  – до балки заднего моста

170

170

Наименьший радиус поворота (по оси следа переднего внешнего колеса), м

5,6

5,6

Максимальная скорость движения на высшей передаче, км/ч:

  – при полной массе автомобиля

140

143

135

138

145

  – с водителем и одним пассажиром

142

145

137

140

147

Время разгона автомобиля с места с переключением передач до скорости 100 км/ч, с:

  – при полной массе автомобиля

22

20

25

21

19

  – с водителем и одним пассажиром

20

18

23

19

17

Максимальный подъем при протяженности не менее двойной длины автомобиля, преодолеваемый без разгона при полной массе автомобиля, %

34

34

32

32

34

Тормозной путь при полной массе автомобиля со скорости 80 км/ч, м

43,2

43,2

43,2

43,2

43,2

Двигатель

Модель двигателя:

2101

21011

2101

21011

2103

Диаметр цилиндра и ход поршня, мм:

76х66

79х66

76х66

79х66

76х80

Рабочий объем, л:

1,2

1,3

1,2

1,3

1,45

Степень сжатия

8,5

8,5

8,5

8,5

8,5

Номинальная мощность по ГОСТ 14846 (нетто) при частоте вращения коленчатого вала 5600 мин-1, л.с.

58,7

63,7

58,7

63,7

71,1

Максимальный крутящий момент по ГОСТ 14846 (нетто) при частоте вращения коленчатого вала 3400 мин-1, кгс·м

8,7

9,4

8.7

9,4

10,6

Порядок работы цилиндров

1–3–4–2

Трансмиссия

Сцепление

однодисковое с центральной нажимной пружиной

Коробка передач

механическая, трехходовая, четырехступенчатая

Передаточные числа:

  – первая

3,75

  – вторая

2,30

  – третья

1,49

  – четвертая

1,0

  – задний ход

3,87

Карданная передача

два вала с промежуточной эластичной опорой, соединяются с коробкой передач эластичной муфтой. Два жестких карданных шарнира на концах заднего вала имеют игольчатые подшипники

Главная передача

коническая, гипоидная

передаточное число

4,3 или 4,1

4,44

4,1

Ходовая часть

Подвеска передних колес

независимая, на поперечных рычагах, с цилиндрическими пружинами, телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости

Подвеска задних колес

зависимая, жесткая балка, связанная с кузовом одной поперечной и четырьмя продольными штангами, с цилиндрическими пружинами и с гидравлическими телескопическими амортизаторами

Колеса

дисковые штампованные

Размер обода

114J–330 (4,5J–13)

127J–330 (5J–13)

Шины:

  – камерные диагональные

6,15–13 (155–330)

6,45–13 (165–330)

  – камерные радиальные

165/80R13

165/80R13

Рулевое управление

Редуктор рулевого механизма

глобоидальный червяк с двухгребневым роликом

передаточное число

16,4

Рулевой привод

трехзвенный, состоит из одной средней и двух боковых симметричных тяг, сошки, маятникового рычага и поворотных рычагов

Тормоза

Рабочие тормоза:

  – передние

дисковые

  – задние

барабанные с самоцентрирующимися колодками и регулятором давления задних тормозов

Привод рабочих тормозов

ножной гидравлический, двухконтурный

Стояночный тормоз

ручной, с тросовым приводом на колодки задних тормозов

Электрооборудование

Система электрооборудования

однопроводная, отрицательный полюс источников питания соединен с массой

Номинальное напряжение, В

12

Аккумуляторная батарея

6СТ-55, емкость 55 А.ч при 20-часовом режиме разряда

Генератор

Г-221, переменного тока со встроенным выпрямителем, ток отдачи 42 А при 5000 мин -1

Стартер

СТ-221, с электромагнитным тяговым реле и муфтой свободного хода

Свечи зажигания

А17ДВ

Кузов

Что представляет собой инжектор

Данное изобретение хорошо закрепилось, и, начиная с 80-х годов, его используют по сей день. На своих «Жигулях» вы можете встретить различные виды карбюраторов, особенно если мы говорим о старушке «Копейке». В целом они не обладают явными отличиями. Например, первые две представленные модели имеют клапан разбалансирующий поплавковую камеру. Карбюратор Озон берет свое начало с 1980 года, его модель – 210-1107010-20. Вы наверняка заинтересовались, чем же он необычным отличается от своих сородичей, упомянутых выше.

Отличие карбюратора Озон:

• к вакуумному регулятору распределения зажигания появилась трубка для отбора разрежения;
• добавился пневматический привод дроссельной заслонки вторичной камеры;
• изменился диаметр жиклеров.

Кузовные размеры: проверка геометрии автомобиля

Чтобы в результате восстановительных работ геометрия автомобиля соответствовала его изначальным параметрам, проверьте контрольные точки, указанные в инструкции по эксплуатации транспортного средства. Сколько мм конусности при этом допускается, даст ответ завод-изготовитель, определивший неравномерность зазоров в 1,5 мм.

Если допуски для лицевых элементов относительно неподвижных конструкций составляют более 2 мм, то требуется восстановление геометрии остова, которое производится в автомастерских на специальном оборудовании – стапеле. В случае отсутствия серьезных расхождений в геометрических размерах, замеренных и паспортных, можно приступать к следующему шагу – сварочным работам.
