Вариатор

Применение вариаторов

Вариаторы используют в качестве бесступенчатой трансмиссии:

• автомобилей;
• сельскохозяйственных машин;
• волочильных станков;
• прессов;
• прокатных станов;
• токарно-винторезных станков;
• фрезерных станков;
• текстильных и других станков с намоточными устройствами.

Ресурс ремня вариатора

При работе вариатора в ремне возникают циклически изменяющиеся напряжения. Под действием циклического деформирования в элементах ремня необратимые возникают усталостные изменения — появляются микротрещины, надрывы, которые в итоге приводят к разрыву ремня.

Для повышения надежности работы вариатора для производства ремней используются современные износостойкие полимеры, композиционные материалы, применяется армирование, также разрабатываются конструкции с металлическими «цепными» ремнями.

Масло для вариатора

Правильное подобранное масло позволяет значительно повысить ресурс и надежность вариатора.

Масло, залитое в вариатор должно обеспечивать следующие функции:

• смазывание поверхостей подвижных деталей;
• отвод тепла от нагретых элементов;
• удаление мелких частиц износа из зоны контакта трущихся деталей;
• предотвращении коррозии металлических поверхностей;
• сохранять характеристики в широком диапазоне рабочих температур.

Получается, что с одной стороны масло должно смазывать подвижные детали, с другой — не допускается проскальзывания ремня. Добиться этого помогает специальное масло низкой вязкости с присадками, отличающееся, от того, что заливают в в редукторы, коробки передач и т.д.

Важным фактротом надежности вариатора является и своевременная замена масла. На современных автомобилях масло в вариаторе рекомендуется менять не реже, чем каждые 30 тысяч километров пробега.

RDCVT 150R

Вариатор этой модели устанавливается на:

• Lifan 320 (2011- по н. вр.)
• Lifan 620 (2009- по н. вр.)
• Lifan X50 (2015- по н. вр.)

Как правило, необходимость капитального ремонта вариатора на Лифане наступает к побегу 200-250 тысяч километров. К этому времени изнашивались конусы и ремни, требующие замены, также в зависимости от состояния приобретались и менялись приводные валы, стальные диски, осуществлялась очистка гидроблока и при необходимости замена соленоидов. На вариаторе отмечались поломки солнечной шестерни, часто возникал преждевременный износ подшипников, которые при полном восстановлении трансмиссии менялись комплектом.

Часто при агрессивной езде и постоянных перегревах отмечался преждевременный износ и растяжение ремня. Такой капремонт требовался уже на пробеге в 150-200 тысяч километров. Профилактикой этих неисправностей являлась регулярная замена масла, правильное выполнение плановых ремонтов, своевременное обращение автовладельцев в сервис уже при первых симптомах неполадок.

Виды и принцип работы вариатора

В автомобильной промышленности применяются два варианта механизмов, различающиеся по устройству. Речь идет о клиноременном и тороидном вариаторах, которые имеют разные конструкции.

Тороидный вариатор не имеет в своем составе ремня, промежуточными элементами являются ролики. Такая конструктивная схема используется реже, но в ней заложен большой потенциал.

Клиноременный

Этот вариант механизма получил наибольшее распространение у компаний, производящих автомобили.

Клиноременный вариатор состоит из одной (реже двух) передач. На двух валах: ведущем и ведомом установлены шкивы, через которые перекинуто кольцо клиновидного ремня. На первых порах при его изготовлении использовалась армированная резина, затем ей на смену пришли стальные конструкции.

Устройство клиноременного вариатора автомобиля

Ведомый и ведущий шкивы состоят из двух частей: конусов, стенки которых имеют наклон около 70 градусов к оси вала. Взаимное перемещение шкивов обеспечивает изменение радиусов и, как следствие, передаточного отношения вариатора.

Для создания управляющего усилия, направленного на смещение конусов друг к другу используются пружины, давление жидкости или центробежная сила.

Принцип работы клиноременного вариатора обеспечивает непрерывность передачи потока мощности и позволяет создать оптимальные условия для работы двигателя. Так, при наборе скорости или, напротив, сбросе силовой агрегат автомобиля получает возможность работать при постоянных оборотах. Тем самым достигается заметная экономия топлива, снижается его износ и как следствие увеличивается ресурс.

Наиболее уязвимой частью такого вариатора является клиноременная передача, узел подвергается значительным нагрузкам. В настоящее время используются стальные конструкции, состоящие из пакета лент, между собой они соединяются пластинами сложной формы.

Передача усилия в таком случае происходит по всей площади контакта боковой поверхности ремня со шкивом за счет возникающего трения.

Устройство ремня вариатора

В другом варианте применяется стальная цепь, а вариатор по аналогии получил наименование клиноцепного. Каждое звено данной конструкции в своем составе имеет несколько пластинок, объединенных цилиндрическими втулками-осями, обеспечивающими минимальный радиус изгиба.

Передача усилия происходит за счет контакта боковой части цепи с рабочими поверхностями конусовидных дисков.

Малая площадь соприкосновения вызывает значительные нагрузки на детали, для изготовления которых применяется высокопрочная сталь. Вариатор клиноцепного типа обладает наибольшим КПД среди аналогичных конструкций.

С другой стороны его цена выше, нежели у клиноременного механизма из-за применения более дорогостоящих материалов.

Стальная цепь для вариатора

Автомобильные вариаторы в силу особенностей своей конструкции не могут обеспечить вращения в обратном направлении и соответственно заднего хода. Для решения данной задачи трансмиссия снабжается дополнительным механизмом, в большинстве случаев – это шестеренчатый редуктор планетарного типа. По принципу действия он совпадает с аналогичным устройством АКПП.

Тороидный

Такой механизм получил меньшее распространение, в основном его разработкой занимается японская компания Nissan. Оригинальный агрегат получил наименование Extroid и устанавливается он на ряде моделей автомобилей.

В устройстве тороидного вариатора имеются два соосных диска: ведущий и ведомый. В сечении они имеют форму равнобедренного треугольника, боковые стороны которого являются частью окружности.

Устройство тороидного вариатора

Между рабочими дисками находятся два ролика плотно прижатых  к ним своими боковыми поверхностями. Указанные элементы подвижны и могут изменять свое положение, синхронно раскачиваясь вокруг осей перпендикулярных к основному валу.

Передача усилия происходит через ролики за счет возникающей в зоне контакта силы трения. Изменение соотношения радиусов приводит к увеличению или уменьшению частоты вращения ведомого вала.

Компания Nissan спроектировала сдвоенную коробку, способную передавать усилие до 300 Нм. Это рекордный показатель для трансмиссий этого типа.

Вариатор с 1999 года устанавливается на ряд мощных заднеприводных моделей, выпускаемых для внутреннего рынка. Агрегат совмещен с планетарным понижающим редуктором, при больших скоростях передача крутящего момента происходит напрямую. В переднеприводных моделях коробка совмещается с дифференциалом и главной передачей.

Режимы вариатора

Сначала разберем основные режимы работы вариаторной коробки автомат.

Движение вперед

На вариаторной трансмиссии движение вперед обозначается символом D. Этот режим считается основным в работе коробки передач, для его активации селектор переводится в положение D. Вариаторная трансмиссия во время езды автоматически изменяет передаточное число, основываясь на оборотах силового агрегата. Управляющий модуль коробки передач будет производить мониторинг работы агрегата и мотора машины для обеспечения максимальной эффективности работы устройств.

Движение задним ходом

Для активации этого режима селектор коробки передач переводится в положение R. Конструктивные особенности трансмиссионного агрегата: в КПП отсутствует задний ход ведомого вала, который передает вращение на колеса автомобиля. Поэтому агрегат оборудуется дополнительными узлами и механизмами, которые включаются в работу при активации режима R. Чтобы не допустить появления неисправностей, рычаг коробки передач допускается переводить в этом положение после того, как машина полностью остановится. В зависимости от типа авто, для переключения селектора в режим R необходимо дополнительно нажать на специальную кнопку. Сделать это можно только после полной остановки транспортного средства.

Вариаторная коробка передач

«Нейтралка»

Нейтральная передача обозначается буквой N. Если включить селектор коробки в этом положении, то двигатель автоматически отключается от КПП. Использование нейтральной скорости допускается при езде в условиях пробок и длительном простое автомобиля. Также режим нейтральной передачи применяется для запуска автомобильного двигателя, но включать нейтраль при кратковременной остановке нельзя.

Парковка

Режим паркинга на вариаторных КПП обозначается буквой P. Когда водитель переводит селектор в это положение, специальный штифт блокирует ведомый вал трансмиссии. Это позволяет предотвратить вероятность самопроизвольной езды машины. Использование режима парковки допускается при полной остановке машины, когда авто ставится на стоянку. В большинстве авто для активации положения паркинга надо нажать на педаль тормоза и поднять ручник. Это своеобразная защита. Чтобы отключить этот режим, надо выполнить аналогичные действия в обратной последовательности.

Ручное управление

Для ручного переключения скоростей используется специальная выемка на корпусе коробки в салоне с символами «+» и «-». Как таковых передач в вариаторной трансмиссии не имеется, поэтому для удобства используется ручной режим. Вариаторная коробка передач самостоятельно изменяет передаточное число, что имитирует работу ступенчатой трансмиссии. Водитель может менять крутящий момент двигателя во время движения, переключая режимы, но по факту это только условное переключение скоростей.

Добиться полного соответствия функционирования вариаторной трансмиссии и механической коробки не получится, поскольку управляющий модуль следит за оборотами силового агрегата. Когда нужно, он самостоятельно меняет передаточное число. Это делается для предотвращения воздействия повышенных нагрузок на агрегат.

Схема изменения положения роликов при увеличении и уменьшении оборотов

Дополнительные режимы

Вариаторные коробки передач в большинстве современных автомобилей имеют дополнительные режимы работы трансмиссии:

1. Спортивный режим (S). При его активации обеспечивается большая маневренность транспортного средства и более стремительный пуск, когда водитель жмет на газ. Такое положение актуально использовать при эксплуатации авто в интенсивном режиме работы. Но проблема в том, что вариаторные агрегаты изменяют передаточное число значительно медленнее. Благодаря этому обеспечивается хорошая тяга при повышении количества оборотов ДВС.
2. Экономный режим (E). Такое положение — противоположность спортивному режиму. Управляющий модуль после активации настраивает коробку передач таким образом, что силовой агрегат начинает максимально взаимодействовать с КПП. Это обеспечивает минимальное потребление горючего машиной. Разумеется, по сравнению с механикой, вариаторные КПП работают менее экономично.
3. Сложные условия использования (L). Если водитель включает рычаг КПП в это положение, то коробка обеспечивает наибольшее передаточное число, что способствует увеличению мощности ДВС. Использование этого режима актуально при езде по бездорожью, буксировке прицепа и т. д.

Принцип работы и конструкции вариатора

Проще всего принцип работы вариатора можно рассмотреть на примере самого распространенного типа устройства: клиноремённого.

На валу, который соединён с валом двигателя находится ведущий шкив, выполненный из двух половинок. Половинки могут передвигаться по валу (оси своего вращения). Аналогичный (состоящий из двух половинок) шкив расположен на другом валу, соединённом с приводами колес автомобиля. Этот шкив называют ведомым. Между собой ведущий и ведомый диски соединены ремнём, клиновидным в сечении.

На низких оборотах двигателя половинки ведущего шкива раздвинуты и ремень «провален» к оси вращения, а на ведомом шкиве наоборот: ремень «выдавлен» максимально далеко от оси вращения.

Таким образом, за счёт трения в месте контакта ремня с поверхностями половинок шкивов образуется ремённая передача, схематично изображённая на следующем рисунке.

То есть ведущий вал как бы аналогичен шестерёнке малого диаметра, а ведомый – большого. Соответственно, на малых оборотах угловая скорость ведущего шкива существенно выше, чем ведомого, к которому передаётся максимальное тяговое усилие (и минимальная угловая скорость).

Сдвигает половинки ведущего шкива торцевое усилие, формируемое в зависимости от конструкции вариатора инерционными силами (от роликов внутри одной половинки шкива, перемещающихся за счёт центробежных сил – простейший случай) или гидравликой, получающей команды от электронного блока управления (современные системы).

Помимо центробежных, системы передачи крутящего момента с электронным управлением могут быть электромагнитными или многодисковыми, но наибольшее распространение благодаря доведенности конструкции получили гидротрансформаторы.

На высоких оборотах картина обратная: «шестеренка» ведущего шкива становится большого диаметра (ремень выдавливается к периферии шкива) а у ведомого половинки раздвигаются и ремень «проваливается» к центру («шестерёнка» малого диаметра). Трение, необходимое для изменения расстояния между половинками ведомого шкива и натяжение ремня обеспечивает пружина.

По принципу действия помимо клиноременных существуют ещё торовые вариаторы.

В них роль составных шкивов выполняют конусообразные диски, а роль ремня – ролики грибовидной формы, имеющие возможность не только вращаться вокруг своей оси, но и перемещаться относительно оси вращения дисков. При различных положениях роликов они по различного диаметра окружностям соприкасаются с дисками, и за счёт этого меняется передаточное отношение между дисками. На практике торовые вариаторы встречаются существенно реже клиноременных.

Казалось бы, если всё так просто и принцип работы устройства хорошо известен, почему на автомобилях вариаторы стали применяться сравнительно недавно?

Дело в том, что материал ремня, используемый в вариаторах скутеров и снегоходов, не рассчитан на уровень нагрузок, которые возникают в автомобилях. И только современные технологии позволили разработать привод вариатора, выдерживающий высокие нагрузки.

Ремень современного автомобильного вариатора металлический, состоящий из двух металлических лент и вставленных в них набора упругих металлических звеньев.

От ведущего шкива наиболее зажатое в нем звено передаёт толкающее усилие к следующему звену и далее по цепочке. Получается, что такой наборный ремень не тянет, а толкает ведомый шкив и это позволяет передавать на него бо́льшие усилия, чем в обычной клиноремённой передаче. Именно такой тип привода получил максимальное распространение в современных вариаторах.

В некоторых марках автомобилей (прежде всего Audi) встречается привод в виде многозвенной цепи вместо ремня.

Такую передачу ещё называют клиноцепной. В отличие от металлического наборного ремня пятно контакта торцевых участков такой цепи с конусной поверхностью шкивов существенно меньше, и это обстоятельство предъявляет повышенные требования к материалу и сочленениям цепи. У цепной передачи самый высокий КПД передачи усилия от ведущего шкива к ведомому, неплохие показатели долговечности, достаточно простая замена в случае необходимости. Но при этом цепь – достаточно дорогой привод.

К особенностям конструкции вариатора ещё следует отнести необходимость встраивания в устройство механизма заднего хода – прямой реверс шкивов вариатора невозможен. Практически это решается так же, как и в автоматических коробках передач: в конструкции предусмотрен планетарный редуктор.

Устройство вариаторной коробки передач

В состав каждого шкива входят по два конуса 20°, которые отцентрированы вершинами относительно друг друга. Клиновидный ремень вариатора входит в меж-конусное пространство. Свое название ремень получил, благодаря оригинальной форме сечения в виде буквы V. Такой профиль позволяет увеличить площадь контакта, силу трения между ремнем и шкивами вариатора.

Сближение конусов приводит к увеличению диаметра шкива. Соответственно, при их разведении – он уменьшается (эффект переменного рабочего диаметра шкива). Шкивы переменного диаметра расположены строго попарно. Один из них – ведущий (входной), он является продолжением коленчатого вала силового агрегата. Ведущий шкив вариатора передает вращение на второй (ведомый) шкив, элементы коробки передач, трансмиссию, колеса автомобиля.

Существует термин «радиус основного тона», он характеризует расстояние от ремня до центров клиновидных шкивов. Когда шкивы вариатора разведены и находятся максимально далеко друг от друга, этот параметр минимален. При максимальном сближении конусов ремень перемещается к наружному краю, увеличивая радиус. Отношение радиусов основного тона, ведущего и ведомого шкивов, регулируется специальным устройством бортового компьютера.

Изменяя радиусы охвата на ведущем и ведомом шкивах, можно получить бесконечное множество значений передаточного числа вариатора. В коробке передач CVT шкивы, размещенные на ведущем и ведомом валах, оборудованы специальным гидроприводом, при помощи которого конусообразные половинки синхронно сдвигаются/раздвигаются. При этом передаточное число вариатора изменяется в широких диапазонах.

Чтобы обеспечить движение автомобиля в режиме заднего хода, в конструкцию коробки вариатор включен набор шестерен (планетарный механизм). При помощи включения зубчатых зацеплений в заданном порядке, выходной вал вариатора может изменять направление вращения.

Помимо трех основных компонентов, описанных выше, в состав системы электронного управления вариатора также входят различные датчики, микропроцессоры. Бортовой компьютер, встроенный в трансмиссию, управляет положением конусообразных шкивов вариатора, исходя из нагрузок и скорости передвижения транспортного средства.

Устройство

Конструкция коробки вариаторного типа довольно сложная. Вариатор является ее составной частью.

Потому можно сказать, что эти КПП состоят из:

Тюнинг Паджеро 4: как сделать своими руками, фото

• маховика;
• демпфера крутильных колебаний;
• фрикциона заднего хода;
• промежуточной передачи;
• вариатора;
• электронного блока управления;
• гидравлического блока;
• фрикциона для переднего хода;
• планетарного механизма.

В настоящее время можно встретить разные виды вариаторов. Но все же статистика наглядно показывает, что впереди планеты всей тороидный и клиноременной тип.

У клиноременного преимуществ больше, а потому он заметно популярнее. Но про тороидный тип все равно сказать стоит. Вообще вариаторы являются бесступенчатыми КПП. Суть заключается в том, что коэффициенты передачи на ведомые и ведущие диски изменяются очень плавно с помощью силы трения промежуточных тел. Ими выступают ролики или ремни, к примеру.

Особенности тороидного вариатора в том, что здесь ролик сжимается парой колес, имеющих тороидную, то есть сферическую поверхность. Одно колесо ведущее, а второе выступает ведомым. Главными специалистами по таким КПП выступает компания Ниссан. Потому если и брать машину с таким CVT, то именно от этого японского автопроизводителя.

У клиноременного типа все несколько иначе. Здесь механизм включает в себя ремень, входные и выходные специальные шкивы, рабочие механизмы для изменения диаметра коробочного шкива в рабочей области ремня. Изначально использовали резиновые не особо прочные ремни. Но опыт показал, что они крайне ненадежные. Потому автопроизводители перешли на металлические элементы и цепи. Крутящий момент в клиномеренных устройствах передается с помощью пары трения боковой части рабочего ремня. Это и есть рабочая поверхность коробочного шкива.

Цепь же специально контактирует с конусными рабочими внутренними поверхностями шкивов через свою торцевую часть.

Цепные CVT более гибкие и характеризуются меньшими механическими потерями при трении. Чтобы сами конусы не изнашивались, при их изготовлении обязательно используются высокопрочные сплавы.

Стоит обсудить еще некоторые важные моменты относительно вариаторных коробок передач.

Что такое вариатор на машине и как он работает

Для ответа на этот вопрос необходимо разобраться в назначении и устройстве этого механизма.

Вариатор позволяет плавно изменять крутящий момент в заданном диапазоне регулирования, в этом состоит его главное отличие от коробки передач. КПП предполагает ступенчатые преобразования, которые происходят при разрыве потока мощности, что отрицательно сказывается на равномерности.

Видео поясняет что такое вариатор и как он работает:

Вариаторная коробка передач имеет довольно сложное устройство и состоит из следующих частей:

• Механизм, выполняющий функции сцепления, обеспечивающий трансмиссии состояние аналогичное нейтральной передаче КПП.
• Вариатор.
• Устройство для реверса, изменяющее направления вращения на противоположное.
• Процессор с исполнительным механизмом, управляющий работой вариатора.

В качестве устройства, передающего крутящий момент с силового агрегата на вариатор и разъединяющего поток мощности, используются такие виды автоматического сцепления:

• центробежное — типа Transmatic;
• электромагнитное — технология Hyper;
• мокрое многодисковое — модели Multitronic и Multimatic;
• гидротрансформаторы.

Последнее устройство наиболее популярное и используется подавляющим числом автопроизводителей. Данное устройство обеспечивает максимально плавную без рывков передачу усилия от двигателя, что способствует увеличению ресурса вариатора.

Управление работой всего комплекса механизмом осуществляется электронным блоком, в функции которого входит:

• Изменение соотношения между ведущим и ведомым валом вариатора в зависимости от режима работы силового агрегата.
• Управление механизмом сцепления.
• Обеспечение работы реверсного устройства и планетарного редуктора.

Действия водителя по управлению вариатором мало отличаются от аналогичных манипуляций с автоматической коробкой переключения передач. Он только выбирает режим — все остальное происходит без его участия.

Существует также возможность фиксации передаточного соотношения в вариаторе, что позволяет реализовать некоторые возможности, присущие традиционным коробкам передач. В силу сложившихся стереотипов большинство водителей не всегда способны правильно воспринимать разгон машины при постоянной частоте оборотов коленвала.

Как работает вариатор?

В отличие от описанной выше схемы с шестернями, вариатор не имеет какого-то фиксированного количества передач. Эта технология относится к бесступенчатым трансмиссиям(CVT), и наряду с другими видами таких трансмиссий производит плавное, бесступенчатое изменение соотношения крутящих моментов. Распространен тип вариатора, работающий на системе шкивов, позволяющих плавно изменять радиус кривизны передаточного ремня, накинутого на шкив. Тем самым мы добиваемся плавного изменения передаточного числа (см. картинку ниже).

В основе работы лежит принцип рычагов. Два вала — ведущий и ведомый расположены рядом и направленны в противоположные стороны (параллельно друг другу). На концах валов находятся конусы, которые сужаются в противоположных направлениях. Если перекинуть через конусы ремень или цепь и сделать так, чтобы можно было перемещать валы вдоль их оси друг относительно друга так, чтобы ремень оставался все время на одном уровне, то мы получим простейший вариатор.

Как это работает? Так как наконечники конусообразные, то при смещении валов, передаточный ремень смещается вдоль оси конуса и радиус его изгиба становится больше или меньше. Если, например, радиус изгиба ремня, перекинутого через шкив ведомого вала уменьшать, а ведущего — увеличить, то меньшему количестве оборотов ведущего будет соответствовать большее количество оборотов ведомого в единицу времени. Если число оборотов ведущего не менялось, то автомобиль ускоряется. Это позволит нам разгонятся на дороге.

Наоборот, если сместить валы так, чтобы, увеличить радиус закругления ведомого вала и уменьшить радиус закругления ведущего, то большему количеству оборотов ведущего вала будет соответствовать меньшее количество оборотов ведомого вала. Так мы сможем тронуться с места или заехать круто в гору.

В реальных машинах каждый из валов имеет по два конусообразных шкива. Вершины конусов обращены друг к другу. Между шкивами закреплен также конусообразный в сечении ремень.

В традиционных АКПП планетарного типа очень много элементов — шестерни различных типов, муфты, тормоза, масляные каналы, “водило”. По сравнению с ними, вариаторы имеет очень простое устройство. Большинство современных вариаторов содержат три основных элемента:

• мощная цепь или сверхпрочный резиновый ремень
• два конусообразных шкива на ведшем валу
• два конусообразных шкива на ведомом валу

Да, конечно, ничего не заработает без системы датчиков и системы управляющих устройств. Главным из устройств управления является бортовой компьютер, который определяет оптимальное положение шкивов, опираясь на данные о скорости и нагрузке автомобиля.

Когда расстояние между конусами шкива большое — ремень входит глубоко в паз и радиус его петли мал. Если сблизить конусы, то ширина и глубина паза, образованного их сторонами уменьшаются, и ремень поднимается. Радиус изгиба ремня при этом становится больше. Чтобы управлять расстоянием между конусами, в разных моделях вариаторов используются различные технологии — давление гидравлики, пружины, центробежная сила.

Ведущий шкив, соединенный с валом двигателя называют “входным” (кинетическая энергия двигателя “входит” в него.

Расстояние от ремня до центра шкивов, где проходит этот ремень, называется радиус основного тона. Когда шкивы расходятся, радиус основного тона уменьшается. Когда шкивы сближаются, радиус основного тона увеличивается.

Бортовой компьютер с помощью специального механизма управляет отношением радиусов основного тона на ведущем и ведомо шкивах. Он сдвигает валы таким образом, чтобы ремень все время оставался натянутым. Когда один шкив увеличивает радиус основного тона, то второй уменьшает и ремень не провисает. Сдвиг происходит синхронно. Так как шкивы меняют свои радиусы друг относительно дуга плавно, то мы получаем бесконечное число передаточных чисел (в определенном рабочем диапазоне, разумеется). Этот рабочий диапазон определяется соотношением максимального и минимального радиусов шкивов.

Если радиус основного тона мал у ведущего шкива и большой у ведомого, то скорость вращения ведомого шкива уменьшается. Получается, что на несколько оборотов ведущего вала приходится один оборот ведомого — автомобиль стартует или поднимается в гору на низкой передаче. Если, наоборот, мал радиус основного тона у ведомого шкива, ау ведущего — большой, то одному обороту ведущего вала соответствуют несколько оборотов ведомого и автомобиль едет с большой скоростью на высокой передаче.

Делаем выводы

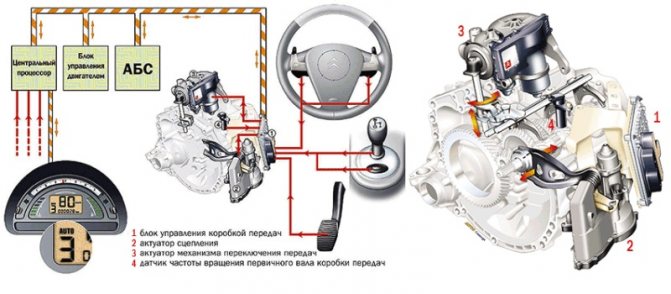

В чем же отличия вариатора от робота, и какая из этих коробок передач все же лучше? Вариатор является разновидностью автоматической коробки передач, а робот – все же ближе к механике. Именно исходя из этого стоит делать выбор в пользу той или иной коробки передач.

Предпочтения в выборе коробки передач обычно исходят от самого водителя и основаны на его требованиях к автомобилю, а также на его манере управления. Вам важны комфортные условия движения? Тогда выбирайте вариатор. В приоритете надежность и возможность езды в тяжелых дорожных условиях? Ваш выбор – определенно робот.

Выбирая автомобиль, водитель должен лично «опробовать» оба варианта коробок.  Следует помнить, что как робот, так и вариатор имеют свои преимущества и недостатки. Определиться с выбором поможет и цель, для которой планируется использовать автомобиль. В городском спокойном ритме вариатор будет предпочтительней робота, который просто не “выживет” в бесконечных пробках. За городом, в тяжелых дорожных условиях, при езде на высоких скоростях или при спортивной езде предпочтительнее будет робот.
