Как снять и заменить топливный бак на ваз-2110

ТСД бензинового агрегата

Сегодня большая часть автомобилей оснащены инжекторными системами. Однако встречаются ещё и карбюраторные автомобили. Рассмотрим, как оснащены ТСД обеих систем подробнее.

ТСД на карбюраторе имеет свою уникальную принципиальную схему. Составляющими элементами в ней выступают топливный резервуар, насос, коммуникации, фильтры. Одной из особенностей карбюраторной системы можно назвать то, что здесь используется воздушный фильтр.

Топливный резервуар способен вмещать от 40 до 80 литров горючего (это в среднем). Устанавливается в большинстве случаев сзади автомобиля, наполняется жидкостью через горловину. Залитый в резервуар бензин обязан проходить фильтрацию. С этой целью устанавливается сетчатый фильтр, задерживающий крупные частички мусора. Кроме того, в баке предусмотрен ДУТ – датчик уровня бензина. Его данные отображаются на приборной панели автомобиля.

Топливный насос

Насос – важное звено, как в карбюраторных, так и в инжекторных ТСД. Только в первом случае он, как правило, устанавливается не внутри резервуара, а снаружи

Именно насос поддерживает нужное рабочее давление в системе, оснащается фильтрами и т.д. На инжекторных системах устанавливается электронный насос, на карбюраторных – механический.

На инжекторных ТСД принято ставить не один, а два фильтра. Один встраивается непосредственно внутрь топливного насоса. Это сетка, задерживающая крупные частички мусора. Другой фильтр называется тонким, его ставят на участке топливных коммуникаций, как правило, под порогом или под капотом.

Нынешние фильтры оснащены также специальным клапаном. Он регулирует давление в системе, путём слива остаточного бензина по обратному каналу назад в резервуар.

Топливные коммуникации состоят из шлангов и трубок. Они должны быть невосприимчивы к бензину, иначе он их просто проест. Топливо постоянно циркулирует по этим трубкам, создаётся постоянное давление.

Воздушный фильтр

Как и говорилось выше, одним из значимых звеньев карбюраторной ТСД является воздушный фильтр. Он предназначен для очистки воздуха, поступающего в карбюратор. Если в воздухе будет много пыли, то мелкие частички осядут на смазанных маслом деталях, и это приведёт к быстрому износу. Принято делить воздушные фильтры на сухие и масляные. Последние отличаются тем, что оснащаются помимо корпуса с фильтром масляной ванной и воздухозаборником. Сухой воздушный фильтр – просто картоновый корпус и воздухозаборник.

Карбюратор – сложное устройство, прибор. Здесь происходит приготовление горючей смеси ТВС. Оно передаётся дальше в цилиндры двигателя. Инжекторные ТСД карбюраторов не имеют, топливо распыляется форсунками в проходящий поток воздуха.

Таким образом, питание ТСД выглядит на карбюраторном двигателе так.

Схема питания карбюраторного ДВС

Бензин в конкретном случае, качаемый насосом, поступает в карбюратор через фильтры. Топливо подаётся из резервуара.

Инжекторная ТСД вместо карбюратора оснащена форсунками. Здесь много различных датчиков, а управление ими выполняет БУ. Однозначно в инжекторной системе питания изменён процесс получения ТВС. Изначально сам насос уже подаёт горючее под сильным давлением. Затем через рейку, на которой установлены форсунки, жидкость подаётся в определённый цилиндр двигателя.

Роль БУ определять, сколько жидкости надо подавать в тот или иной цилиндр. На показатели влияет много чего: объём воздуха, жар двигателя, амплитуда вращения КВШ вала и многое другое. Датчики выдают информацию обо всём этом блоку управления, который считывает информацию и делает соответствующие выводы. Таким образом, осуществляется автоматический контроль подачи горючего.

Принцип работы инжекторного двигателя

На сегодняшний день инжекторные системы по сравнению с карбюраторными имеют много преимуществ. Это и снижение токсичности выхлопа, и уменьшение расхода топлива, и повышение мощности двигателя, и многое другое.

Примечательно, что система питания двигателя по-разному реагирует на те или иные режимы езды.

1. Богатая ТВС создаётся при заводе мотора «на холодную». И это понятно, ведь требуется такой состав, в котором бензина больше, чем воздуха. Однако в таком режиме движение запрещено, так как это вызывает увеличение расхода топлива и быстрый износ элементов двигателя. Поэтому, особенно на карбюраторных автомобилях рекомендуется сначала прогревать мотор несколько минут, а уже потом стартовать с места.
2. В режиме ХХ ТВС уже обеднённая. Образуется при движении с горки на спуск или при работе мотора в сильно прогретом состоянии.
3. Меняется состав смеси и при движении с частичными нагрузками, при ускорении.

Ремонт заливной горловины своими руками

… А я то думал у меня расход конский, а оно оказывается течет мимо…

В общем сразу после покупки авто поехал на АЗС, покормить коня, вставил пистолет, зафиксировал рычаг, и пошел на кассу оплачивать «до полного». Стою, стою… И тут решил выйти к машине. Смотрю, а под авто лужа размером с Байкал! Сразу же пистолет вынул, почесал репу и вернулся к продавцу, а тот мне объяснил, что заливать нужно по чуть-чуть, т.к. бак меняли, и горловину не подогнали… Ну ок! И так мучался я почти три месяца, научился даже «писать» на заправке, чтоб бензин не вытекал. А он все равно вытекал, только я этого уже не видел, т.к. собирался в нижнем кожухе…

Итак, понеслась! Я делал все в домашних условиях, используя только домкрат, никаких ям и подъемников. За колесом под горловиной находится кожух, крепится он на клипсы, увидел я только две, их отковырял (сразу на выброс), две сверху не увидел, но они легко оторвались. Сразу перед глазами такая картина:

А вот в этот нижний кожух и стекал бензин, там и скапливался, поэтому я не видел, что бенз проливается.

Горловину думал вынуть, поэтому открутил стакан крышки, держался он на двух болтах из трех (болты на

Снятие и установка заливной горловины топливного бака

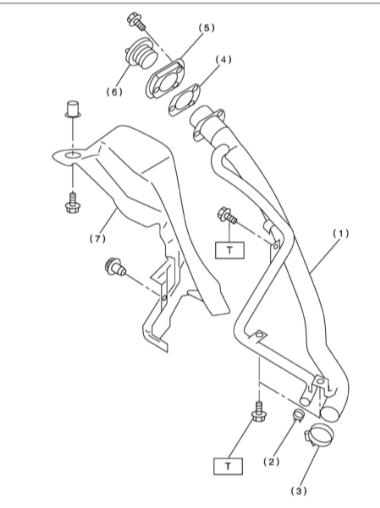

Конструкция заливной горловины топливного бака

1 – Магистральный шланг заливной горловины 2 – Хомут 3 – Хомут 4 – Уплотнительная прокладка 5 – Крепежный фланец 6 – Крышка

Усилия затягивания резьбовых соединений, Нм

Открывание сломанной крышки с замком

Иногда крышка со встроенным замком ломается. Для решения этой проблемы потребуется высверливание крышки.

Необходимые инструменты

Для высверливания крышки с замком понадобятся:

• ручная дрель и сверло 3 мм;
• металлический прут или штырь диаметром 3 мм;
• отвёртка с тонким прямым лезвием.

Порядок действий

Можно попробовать избежать высверливания следующим образом:

• покрутить ключом при разных положениях крышки — часто в результате этого она открывается;
• покрутить саму крышку, перекашивая её внешнюю часть — язычок замка может выйти из гнезда, и крышка откроется.

Высверливание крышки осуществляется следующим образом:

1. В углах крышки высверливаются сквозные отверстия.
2. В отверстия вставляются прутки диаметром 3 мм.
3. Крышка выкручивается из горловины.

Видео: высверливаем сломанную крышку

Высверливание дрелью возможно только в гараже и при минимальном количестве топлива в баке. Особенно это актуально, если используется электрическая дрель.

Замена кода замка крышки

Крышка с кодом максимально защищает топливный бак от доступа посторонних лиц. Однако иногда автовладельцы забывают код, или возникает потребность его поменять. Для замены кода (всего существует 144 комбинации) необходимо просунуть тонкое лезвие отвёртки в замок и после щелчка вытащить его. После этого крышка легко снимается.

Процедура эта может занять как одну минуту, так и 20, потому что крышка с кодом имеет довольно сложную конструкцию.

После демонтажа старый код сбрасывается автоматически и появляется возможность его заменить.

Конструкция современных баков для топлива

Единой формы для топливного бака автомобиля не существует. Чтобы добиться максимального объема топливных баков без ущерба их компактности, им придают сложную геометрию, которая может различаться не только в зависимости от марки и модели автомобиля, но и от комплектации конкретной машины.

Основные узлы бензобака

Несмотря на различную форму, конструкция большинства современных бензобаков имеет общие детали:

• Заливная горловина – имеет выход на внешнюю часть кузова и предназначена для заливки топлива. Чаще всего располагается со стороны водителя (над задним крылом кузова). В большинстве автомобилей горловина имеет специальную герметичную винтовую крышку топливного бака, предотвращающую вытекание топлива и попадание пыли. Однако некоторые современные авто не имеют такой крышки. Она заменена системой Easy Fuel – небольшим люком с электрическим приводом, открывающим и запирающим бензобак.
• Корпус или стенки (непосредственно емкость).
• Патрубок забора топлива – оснащается фильтром для предотвращения попадания загрязнений. На современных легковых автомобилях эту функцию выполняет модуль погружного . Он оснащается дополнительным съемным фильтром (сеткой).
• Сливное отверстие (в обычном положении закрыто пробкой) – используется при необходимости экстренно слить топливо.
• Датчик уровня топлива с поплавком – предназначен для измерения количества топлива.
• Вентиляционная трубка.

Устройство и принцип работы системы вентиляции

Особое внимание при рассмотрении конструктивных особенностей и устройства автомобильного топливного бака следует уделить системе вентиляции. Она позволяет решить сразу несколько важных задач:

• Удаление излишков воздуха, попадающего внутрь при заправке топлива.
• Поддержание давления внутри емкости на уровне атмосферного, что необходимо для нормальной работы в целом. Поскольку резервуар максимально герметичен, в ходе отработки топлива создается разрежение, которое может привести к деформации и разрыву корпуса.
• Охлаждение бака и поддержание безопасной температуры.

Современные авто, как правило, оснащаются закрытыми системами вентиляции. Такая конструкция не имеет непосредственного выхода из топливного бака в атмосферу и оснащена целым рядом приспособлений, предназначенных для впуска воздуха и извлечения паров. Впуск воздуха осуществляется при помощи обратного клапана вентиляции топливного бака. Как только разряжение нарастает, под действием внутреннего давления пружина клапана отжимается и внутрь попадает воздух. Это происходит до тех пор, пока внутри резервуара не установится атмосферное давление.

Для удаления паров топлива из бака предусмотрен вентиляционный трубопровод (паропровод), по которому испарения попадают в адсорбер. В нем они конденсируются и скапливаются. Когда адсорбер заполняется, запускается система продувки, подающая сконденсированное топливо во впускной коллектор для последующей отработки.

Срок службы топливного бака во многом зависит от условий эксплуатации и качества топлива. Как и любой узел автомобиля, он требует соответствующего сервисного обслуживания. В первую очередь, сюда относится промывка бака и устранение загрязнений. При проведении промывки не стоит применять специальные присадки для чистки, которые могут негативно воздействовать на основные элементы топливной системы, а в отдельных случаях привести к разрушению и разгерметизации корпуса.

Способы защиты горловины топливного бака

В настоящий момент существует несколько способов защиты горловины топливного бака от «воришек» и некоторыми из них воспользовались уже не один десяток тысяч водителей.

• кодовый замок или более дешевый вариант – замок с ключом;
• монтаж в заливную горловину специального сетчатого стакана или стакана из металла с отверстиями по бокам и заваренным дном;
• установка связи бака с общей системой сигнализации автомобиля;
• наваривание специальной защиты;
• вывод тросика из салона автомобиля к лючку заливной горловины;
• перемещение заливной горловины в другое место. Например, в багажник.

Преимущества и недостатки защиты от слива топлива

Установка замка – довольно простой, но эффективный защитный метод. Некоторые производители оснащают свои автомобили защитными замками еще на заводе. Но на каждый замок найдется свой ключ, в случае с защитой бензобака ситуация аналогична. Несмотря на высокую надежность данного метода, злоумышленники разработали свои методы вскрытия баков. Для этого не нужно много ума или специальных инструментов. Может подойти обычная монтировка и немного приложенных усилий. Далее можно посмотреть видео, как работает данный способ.

Уход за топливным баком

Данный вопрос актуален для автомобилей с большим пробегом. Поскольку качество горючего у нас оставляет желать много лучшего, то помимо порции углеводородов внутрь попадают примеси, оседающие на стенках. И других поверхностях. По мере накопления они начинают отслаиваться и забивать сетку фильтра грубой очистки топлива. В результате горючее перестает проходить через заборник.

Решить проблему поможет чистка топливного бака. Не стоит поддаваться , предлагающей купить чудо-присадку, которую стоит только залить в бак, и грязь сама рассосется. Такой метод хорош в качестве профилактики, например, раз в 10000 км можно заливать подобное средство, и оно действительно поможет удалить отложения не только из бака, но и из всего топливопровода без ущерба для машины. Если же бак никогда прежде не чистился, то использование присадки только усугубит проблему. В этом случае потребуется снять бак с машины и полностью его промыть с использованием специальной химии.

ПРОМЫВКА ТОПЛИВНОГО БАКА

Из всего сказанного выше можно сделать вывод о том, что топливный бак – это такая же важная деталь автомобиля, несмотря на кажущуюся простоту его устройства. Потому он требует определенного обслуживания, отсутствие которого может значительно навредить всем остальным системам авто.

К сожалению, не все знаю, что примерно раз в год нужно осуществлять такую операцию, как промывка топливного бака. Осуществить ее можно следующим образом:

• отворачиваем пробку топливного бака, расположенную в его нижней части;
• заливаем в систему 6-7 литров топлива;
• садимся в автомобиль и несколько раз трогаемся взад-вперед;
• сливаем этот бензин.

Если в слитом горючем находится много грязи и осадков, проделать данную процедуру нужно несколько раз, пока бензин или соляра, слитые из системы, не будут абсолютно чистыми. Данный процесс помогает избавиться от слоя отработанного материала, который возникает на стенках бака в любом случае, независимо от качества применяемого топлива

Кроме того, важно удалить скопившиеся в резервуаре газы. Если вы решили промыть топливную систему, можно заодно проверить и состояние топливного насоса

При необходимости – его тоже следует заменить.

Восстановление топливного бака

Как уже было указано выше, бак подлежит восстановлению, если он имеет не слишком значительные дефекты. Работу по восстановлению рекомендуется доверять хорошему мастеру. Вариантов ремонта несколько, причем они напрямую зависят от того, какой именно дефект имеет топливный бак. Самыми надежными и проверенными временем являются вот такие решения:

• Наложение заплат с дальнейшей варкой или пайкой / чистая варка. Позволяет решить проблему наличия даже больших трещин и пробоин, а также устранить дефекты перегородок;
• Вытягивание. Вытягиванием устраняют вмятины. Обычно к запавшему месту припаивают пруток, после чего вытягивают его. Слишком большие вмятины правят с помощью молотка и оправки с дальнейшей пайкой или варкой (иногда бак приходится разрезать);
• Опрессовка. Финальный этап ремонта бака, который обязательно нужно пройти. Опрессовка производится под избыточным давлением воды.

Что касается ремонта топливопровода, то они подлежат ремонту лишь в ряде случаев. Первый: их радиус изгиба не превышает 30 миллиметров. Второй: они имеют трещины до 3 миллиметров или истерты до 2 миллиметров. Третий: конусный наконечник топливопровода всего лишь смят, а не имеет серьезных повреждений. В любом случае, перед ремонтом топливный бак необходимо опорожнить и дать ему просохнуть в течение 3 часов. Также рекомендуется промыть его сначала пятипроцентным горячим раствором каустической соды, а потом пятипроцентным раствором нашатырного спирта.

Система улавливания паров топлива

Принцип действия системы достаточно прост. В результате изменения температуры окружающей среды насыщенный парами топлива воздух в баке расширяется и сжимается. При увеличении температуры и использовании обычной крышки топливного бака, воздух вместе с парами бензина устремляется наружу, когда водитель открывает бак, чтобы заправиться. Система улавливания паров топлива обеспечивает не только герметичность бака, но и возможность сжижения паров топлива.

Современная крышка топливного бака препятствует попаданию паров топлива в атмосферу

Испаряющееся топливо, расширяясь, под давлением проходит через встроенный в бак клапан. Затем по вентиляционным шлангам или трубкам пары поступают в бачок, заполненный гранулами активированного угля (адсорбер). Пока двигатель работает, пары под воздействием разрежения всасываются во впускной коллектор и сжигаются. Когда двигатель выключен, пары топлива впитываются гранулами угля. Как правило, работа системы улавливания паров связана с электронной системой управления двигателем, и нештатная работа клапана в крышке топливного бака приводит к срабатыванию сигнальной лампы CHECK ENGINE.

«Минусы» установки ВЗУ в лючок бензобака

1. Более сложный процесс заправки газом. ВЗУ под лючком горловины бензобака предусматривает специальный переходник, который придется устанавливать во время каждой процедуры заправки газом. Вроде бы ничего сложного, однако все же это существенно усложняет процесс, вам придется постоянно держать переходник «под рукой», чтобы в случае необходимости им можно было воспользоваться. Также неприятный момент возникает после того как вы заправились газом, вам придется откручивать переходник и прятать его обратно. Проблема заключается в том, что во время заправки на переходник падает газ, имеющий неприятный запах, который в случае хранения переходника в машине распространяется по всему салону. Некоторым этот момент доставляет массу неудобств, поэтому они предпочитают устанавливать ВЗУ в бампер.
2. «Дырка» в кузове. В отличие от варианта с бампером, который предусматривает отверстие в пластике, установка выносного заправочного устройства под лючком бензобака предусматривает отверстие в металле, а это более кардинальное и нежелательное явление. Согласитесь, на вопрос где бы вы лучше хотели иметь лишнюю «дырку» в бампере или кузове вы выбрали бы первое. В принципе ничего критического здесь нет, однако многих это пугает и является главным аргументом «против» того, чтобы ставить ВЗУ возле заливной горловины бензобака.

Вот собственно и все отличия. Как видите у каждого из вариантов есть свои позитивные и негативные стороны, однако, как мне показалось у варианта с бампером недостатков больше нежели положительных сторон. Лично я на вопрос: «Где лучше расположить ВЗУ в бампере или в лючке бензобака?» ответил бы, что лично для меня расположение под лючком — более приемлемое и на то есть свои причины. Какой из вариантов больше вам подходит — решать конечно же вам самим, взвесьте все «за» и «против» после чего смело принимайте решение.

Возможно я что-то упустил, или вам известны другие «плюсы» и «минусы» каждого из этих вариантов — не стесняйтесь, делитесь ими используя форму для комментариев. Быть может ваши доводы как «за» так и «против» будут для кого-то полезными и позволят сделать правильный выбор.

Текст принадлежит: ГБОшник.

Ремонт шпилек на бензобаке ВАЗ 2110

Бензонасос крепится к бензобаку с помощью шпилек. Они, как и любая другая деталь, со временем изнашиваются и ломаются. В результате водитель вынужден их ремонтировать. Для ремонта необходимо следующее:

• болты на 8 длиной 25 мм (8 штук);
• напильник;
• ножовка по металлу;
• метчик М5;
• дрель электрическая со сверлом на 4,5 мм.

Последовательность ремонта шпилек:

1. Ножовкой по металлу спиливаются все старые шпильки. Поверхность бензобака под ними обрабатывается напильником.

2. Теперь на бензобак накладывается прижимное кольцо от бензонасоса. В этом кольце есть 8 отверстий. Сквозь них дрелью сверлятся новые отверстия в бензобаке. При этом необходимо следить за тем, чтобы высверливаемые отверстия не совпали с отверстиями от старых шпилек.

3. В полученных отверстиях с помощью метчика нарезается внутренняя резьба М5.

4. Болты на 8 вкручиваются в отверстия так, чтобы их головки находились внутри бака.

5. После этого бак можно устанавливать на место и подключать к нему бензонасос.

Инжекторные топливные системы

Инжекторные топливные системы в настоящее время применяются гораздо чаще карбюраторных, особенно на бензиновых двигателях легковых автомобилей. Впрыск бензина во впускной коллектор инжекторного двигателя осуществляется с помощью специальных электромагнитных форсунок (инжекторов), установленных в головку блока цилиндров и управляемых по сигналу от электронного блока. При этом исключается необходимость в карбюраторе, так как горючая смесь образуется непосредственно во впускном коллекторе.

Рекомендуем: Устройство и принцип работы современного гидротрансформатора

Различают одно- и многоточечные системы впрыска. В первом случае для подачи топлива используется только одна форсунка (с ее помощью готовится рабочая смесь для всех цилиндров двигателя). Во втором случае число форсунок соответствует числу цилиндров двигателя. Форсунки устанавливают в непосредственной близости от впускных клапанов. Топливо впрыскивают в мелко распыленной виде на наружные поверхности головок клапанов. Атмосферный воздух, увлекаемый в цилиндры вследствие разрежения в них во время впуска, смывает частицы топлива с головок клапанов и способствует их испарению. Таким образом, непосредственно у каждого цилиндра готовится топливовоздушная смесь.

В двигателе с многоточечным впрыском при подаче электропитания к электрическому топливному насосу 7 через замок 6 зажигания бензин из топливного бака 8 через фильтр 5 подается в топливную рампу 1 (рампу инжекторов), общую для всех электромагнитных форсунок. Давление в этой рампе регулируется с помощью регулятора 3, который в зависимости от разрежения во впускном патрубке 4 двигателя направляет часть топлива из рампы обратно в бак. Понятно, что все форсунки находятся под одним и тем же давлением, равным давлению топлива в рампе.

Когда требуется подать (впрыснуть) топливо, в обмотку электромагнита форсунки 2 от электронного блока системы впрыска в течение строго определенного промежутка времени подается электрический ток. Сердечник электромагнита, связанный с иглой форсунки, при этом втягивается, открывая путь топливу во впускной коллектор. Продолжительность подачи электрического тока, т. е. продолжительность впрыска топлива, регулируется электронным блоком. Программа электронного блока на каждом режиме работы двигателя обеспечивает оптимальную подачу топлива в цилиндры.

Для того чтобы идентифицировать режим работы двигателя и в соответствии с ним рассчитать продолжительность впрыска, в электронный блок подаются сигналы от различных датчиков. Они измеряют и преобразуют в электрические импульсы значения следующих параметров работы двигателя:

• угол поворота дроссельной заслонки
• степень разрежения во впускном коллекторе
• частота вращения коленчатого вала
• температура всасываемого воздуха и охлаждающей жидкости
• концентрация кислорода в отработавших газах
• атмосферное давление
• напряжение аккумуляторной батареи
• и др.

Двигатели с впрыском бензина во впускной коллектор имеют ряд неоспоримых преимуществ перед карбюраторными двигателями:

• топливо распределяется по цилиндрам более равномерно, что повышает экономичность двигателя и уменьшает его вибрацию, вследствие отсутствия карбюратора снижается сопротивление впускной системы и улучшается наполнение цилиндров
• появляется возможность несколько повысить степень сжатия рабочей смеси, так как ее состав в цилиндрах более однородный
• достигается оптимальная коррекция состава смеси при переходе с одного режима на другой
• обеспечивается лучшая приемистость двигателя
• в отработавших газах содержится меньше вредных веществ

Вместе с тем системы питания с впрыском бензина во впускной коллектор имеют ряд недостатков. Они сложны и поэтому относительно дорогостоящи. Обслуживание таких систем требует специальных диагностических приборов и приспособлений.

Наиболее перспективной системой питания топливом бензиновых двигателей в настоящее время считается довольно сложная система с непосредственным впрыском бензина в камеру сгорания, позволяющая двигателю длительное время работать на сильно обедненной смеси, что повышает его экономичность и экологические показатели. В то же время из-за существования ряда проблем системы непосредственного впрыска пока не получили широкого распространения.

Материал

Баки могут быть выполнены из металла, алюминия, пластмассы. Алюминиевые емкости используются для хранения дизельного и бензинового топлива, стальные – для газа. Что касается пластмассовых баков, то они стали весьма популярными в последнее время в силу простоты производства и формовки. Благодаря особенностям пластмассы быстро приобретать нужную форму, производители создают баки разных конструктивных сложностей. К тому же этот материал не подвергается коррозии, хорошо защищает от утечек благодаря использованию разных технологий (покрытие внутренней поверхности фтором – одна из них).

Заключение

Топливный бак автомобиля является достаточно сложной конструкцией. Несмотря на кажущуюся простоту устройства, в баке возникает множество разных процессов (испарение, окисление топлива), которые необходимо предусматривать при разработке данных емкостей. Но если сравнивать устройство бака с мотором или хотя бы с системой питания, то оно покажется примитивным.

Теперь вы знаете, как устроен топливный бак, каков его объем в легковых и грузовых автомобилях, а также то, почему он настолько невелик в малолитражках. На фоне всего этого становятся понятной тенденция уменьшения емкости бака в современных малолитражных автомобилях.
