Как отремонтировать заслонки печки на газели

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для увеличения энергетических показателей, улучшения топливной экономности, снижения токсичности и шума, на базе карбюраторного мотора УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : мотор УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько отличается, так как имеет отличия в схеме подсоединения баков расширительных и отопительных радиаторов.

Система охлаждения жидкостная, закрытая, с циркуляцией принудительного типа жидкости и баком расширительным, с подачей жидкости в блок цилиндров. В себя включает насос для воды, терморегулятор, водяные рубашки в блоке цилиндров и головке блока цилиндров, отопительный прибор, бак расширительный, вентилятор, соединительные отрезки трубы, а еще батареи отопления кузова.

Для правильной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в границах плюс 80-90 градусов. Допускается кратковременная работа мотора при температуре охлаждающей жидкости 105 градусов. Этот режим может появиться во время жары года во время движения автомобиля с полной нагрузкой на затяжных подъемах или в условиях города движения с нередкими разгонами и остановками.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости выполняется с помощью двухклапанного терморегулятора ТС-107-01 с твёрдым наполнением. При прогреве мотора, когда температура охлаждающей жидкости ниже 80 градусов, действует небольшой круг циркуляции охлаждающей жидкости. Верхний клапан терморегулятора закрыт, нижний клапан открыт.

Охлаждающая жидкость насосом для воды нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость проникает в рубашку охлаждения головки, дальше в корпус терморегулятора и через нижний клапан терморегулятора и отрезок трубы соединительный — на вход насоса для воды. Отопительный прибор при этом отключен от ключевого потока охлаждающей жидкости.

Для более хорошего действия системы обогрева салона при циркуляции жидкости по малому кругу, а подобная ситуация может поддерживаться очень долго при невысоких минусовых температурах окружающего воздуха, в канале выхода жидкости через нижний клапан терморегулятора есть дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления при входе и выходе отопительного радиатора и более насыщенной циркуляции жидкости через этот отопительный прибор.

Более того, дросселирование клапана на выходе жидкости через нижний клапан терморегулятора понижает вероятность аварийного перегрева мотора в случае отсутствия терморегулятора, так как шунтирующее действие малого круга циркуляции жидкости при этом значительно ослабляется, благодаря этому большая часть жидкости пойдёт через охладительный радиатор.

Дополнительно для поддержки нормальной рабочей температуры охлаждающей жидкости в холодный период года на автомобилях УАЗ перед отопительным прибором могут стоять жалюзи, благодаря которым можно настраивать кол-во воздуха, проходящего через отопительный прибор.

Как только температура увеличивается жидкости до 80 градусов и более открывается верхний клапан терморегулятора, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через отопительный прибор.

Для хорошего функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве мотора объем жидкости возрастает, излишек ее выталкивается за счёт увеличения давления из замкнутого объема циркуляции в бак расширительный. При снижении температуры жидкости, к примеру после прекращения работы мотора, жидкость из бака расширительного под воздействием возникающего разрежения идет назад в закрытый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 бак расширительный конкретно связан с атмосферой. Управление обмена жидкости между баком и замкнутым объемом системы охлаждения изменяется 2-мя клапанами, впускным и выпускным, находящимися в пробке отопительного прибора.

Конструкция

На Газели Бизнес управление системой отопления салона комбинированное и осуществляется как в ручном режиме посредством рычажков, так и при помощи кнопочного управления с панели приборов.

Схема работы отопления стандартная – поступление воздуха происходит через лобовые воздухозаборники путем всасывания вентилятором с электромотором, после чего проходит по системе дефлекторов и поступает непосредственно в кабину автомобиля.

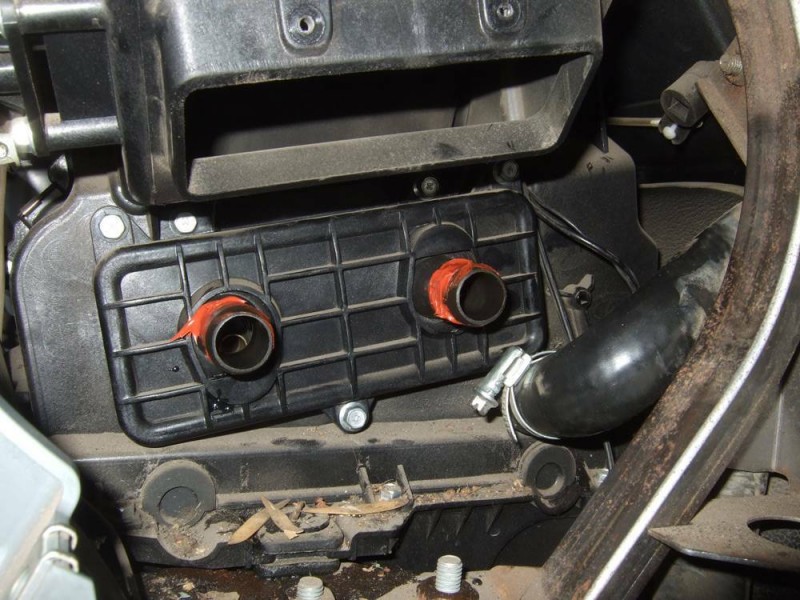

Поступление охладителя в радиатор отопителя

контролируется заслонкой, угол положения которой осуществляется приводом от электромоторчика. Электромотор привода заслонки итальянского производства, что совершенно не гарантирует от его поломки, которые на этой марке Газели с ним случаются часто.

Управление двигателем

крана заслонки осуществляется в режиме автоматики и зависит от устанавливаемой температуры воздуха на выходе. В конструкции печки еще присутствует заслонка, которая регулируется моторедуктором с электроприводом и может направлять часть воздушного потока в обход радиатора.

В этом одно из главных отличий отопителя модели Бизнес от более поздних Газелей, на которых угол заслонок менялся при помощи системы тросиков.

Несовершенство и непродуманность конструкции отопителя, приводит, что когда не греет печка на Газель Бизнес, необходимо долго искать причину неисправности. Если автомобиль находится на гарантии, лучшим вариантом будет обращение в СТО.

Заслуженная популярность на рынке – результат невысокой цены и хорошего качества

Оптимальное соотношение цены и качества позволяет этой модели, на протяжении многих лет, удерживать первые позиции на рынке легких грузовиков на территории бывшего Советского Союза. Устойчивая популярность продиктована невысокой ценой самого автомобиля и доступностью запасных частей. К примеру, сцепление ГАЗ 3302 будет стоять в 2.5 раза дешевле, чем к аналогичной модели грузовика Мерседес, МАN или др. Сложившаяся в этом сегменте рынка ситуация, говорит о высокой конкурентоспособности российского грузовика. Кроме отечественных покупателей, модель очень популярна среди автомобилистов Украины, Молдовы, Белоруссии и других стран постсоветского прстранства.

Положительная характеристика ГАЗ 3302 среди автомобилистов, основана на ее высокой надежности и практичности. Трудолюбивая и быстрая «Газель» уже два десятка лет успешно эксплуатируется в самых различных климатических условиях РФ и стран СНГ. Это самый яркий представитель пятого поколения горьковских малотоннажных грузовиков.

Ремонт

После диагностики приступаем к ремонту:

1. Если уровень ОЖ ниже минимальной отметки, то её необходимо довести до нормы, предварительно устранив подтёки жидкости, если такие имеются. Убрать пробку возможно, продавив патрубки по всей длине на заведённом моторе. Или поставив автомобиль передом под горку и увеличив обороты двигателя до 3 000 об/мин. Также есть способ прокачки системы давлением воздуха. Нужно снять верхний патрубок с расширительного бачка и опустить его в пустую канистру. Далее, довести уровень ОЖ до полного бачка и, подсоединив ручной насос к освободившемуся штуцеру, нагнетать воздух в бачок до нижней отметки. Затем слить тосол из канистры обратно в бачок и повторить процедуру. Повторять следует 2 – 3 раза.
2. Если патрубки еле тёплые, а датчик показывает 90° С, то, скорее всего, неисправен либо он, либо сам указатель температуры. Их нужно заменить. В сильный холод (больше -20), можно закрыть часть радиатора (не больше 50%), тогда мотор будет лучше нагреваться и медленнее остывать.
3. Для ремонта радиатора его необходимо снять и промыть. Если промывка не принесла результатов, то нужно заменить на новый.
4. Краник может не работать из-за привода, либо неисправен сам запорный механизм. На Газели Бизнес краник поворачивает электропривод. Поэтому нужно вначале проверить привод, а если он исправен, приступать к замене краника. Он или не до конца открываться, или вовсе заклинивает в одном положении, и это может стать причиной холодного потока воздуха.
5. Для замены термостата, необходимо слить ОЖ, открутить крышку и заменить на новый, поскольку данный механизм неремонтопригоден.
6. Помпу также нужно демонтировать и заменить на новую. Это очень важный элемент, и из-за его некорректной работы возможен выход из строя всего двигателя, поскольку нарушается циркуляция ОЖ, и тепло не может эффективно отводиться от сильно нагретых деталей. И, как следствие, они перегреваются и деформируются.
7. Самое страшное, что может быть в пробитой прокладке, это гидроудар. Кода поршень пытается сжать жидкость, на все механизмы ДВС идёт повышенная нагрузка, что приводит к выходу из строя всего мотора, так что такую неисправность нужно устранять немедленно. В данном случае продолжать движение за счёт силы двигателя запрещается. Такой ремонт производится только с привлечением специалистов, поскольку необходима проточка головки блока цилиндров, всё остальное возможно произвести и своими силами.

Очень много причин, по которым не работает печка Газель Бизнес. Но при правильной диагностике и своевременном ремонте возможно устранить неисправность своими руками и с небольшими финансовыми вложениями.

Какой радиатор лучше

Изучая устройство печки на пассажирские или грузовые Газели, многие владельцы задаются вопросом: какой радиатор лучше справляется со своими функциями — алюминиевый либо медный. Посмотрим основные достоинства каждого из этих вариантов:

1. Алюминиевый. Обладает доступной стоимостью, которая может быть в 2 раза ниже по сравнению с медным аналогом. Именно в этом кроется основная причина того, почему такие изделия распространены по всему земному шару у производителей. Главный их недостаток в более низкой теплопроводности. Из-за появления коррозионных участков могут возникать нарушения функционирования всей системы отопления и охлаждения. Ремонту они не подлежат — приходится выбрасывать и заменять новым.
2. Медные. Обладают высокой теплопроводностью, а это напрямую влияет на качество обогрева салона. Медь легко запаять, и поэтому такие радиаторы являются ремонтопригодными. Пайка получается более ровной, отсутствуют окислы. Недостатком является более высокая отпускная цена.

Опытные механики рекомендуют после проведения капитального ремонта ставить радиатор, сделанный из меди. Такое изделие прослужит дольше, однако и в него могут попадать частицы грязи, засоряя систему. Если нет информации о том, насколько она загрязнена, то можно сэкономить и поставить алюминиевый, который просто промывается при эксплуатации.

Замена моторчика печки на старой панели

Если вам требуется обязательно заменить вентилятор печки, который по той или иной причине не работает, плохо выполняет свои функции или банально сгорел, придётся провести комплекс мероприятий.

Официальный производитель рекомендует в таком случае выполнить полноценный демонтаж всей панели, торпеды, центральной консоли и прочих элементов. Обычно на такую работу уходит минимум 3-4 часа. Обратная сборка ещё сложнее, поскольку требуется запомнить или пометить расположение всех разъёмов, элементов и проводов. Допустить ошибку на этапе разборки панели предельно просто, если вы занимаетесь этим впервые. Ещё больше шансов собрать всё не так, как было.

Потому народные умельцы нашли обходные пути решения этой проблемы. Они просто используют альтернативный вариант демонтажа. Да, тут потребуется некоторые элементы намеренно сломать, но существенно на качестве обратной сборки и последующем состоянии Газели с панелью старого образца это никак не отразится.

Чтобы с минимальными временными и энергозатратами поменять электродвигатель отопителя на Газели со старой панелью, нужно учесть такие нюансы:

• Чтобы демонтировать электромоторчик, не снимая всю торпеду, следует знать, что основными препятствиями выступают бардачок и правый воздуховод лобового стекла.
• Бардачок, то есть ниша или карман, на Газели с панелью старого образца удерживается с помощью 2 саморезов.
• Но главная проблема или препятствие кроется в 7 припайках. Именно их придётся сломать, чтобы пойти обходным путём.
• Припайки выламываются достаточно просто. Для этого нужно взять тонкую, но крепкую отвёртку с плоским жалом, и вставить инструмент в щель между бардачком и панель.
• Приложив определённое усилие, постепенно все 7 припаем нужно надломить. После этого нишу бардачка можно спокойно извлекать и временно убирать.
• Придумать, как обратно закрепить панель вещевого ящика, не составит большого труда.
• Можно выполнить несколько отверстий под болт с гайкой, и зафиксировать между собой элементы.
• Вторым препятствием выступает воздуховод или своего рода рукав лобового стекла. Как и бардачок, он располагается со стороны переднего пассажира в районе его левой ноги при посадке на сиденье.
• Правый воздуховод ветрового стекла на Газели с панелью старого образца удерживается одним саморезом и парой болтов.
• Единственный саморез располагается непосредственно возле печки. Открутить его не составит большого труда. Открутив крепёж, не забудьте его сохранить и запомнить место расположения. Ведь вам ещё предстоит обратная сборка.
• Пара болтов откручиваются головкой на 10. Располагаются болты с левой и правой стороны от правой щели воздуховода ветрового стекла.
• Основная сложность заключается в том, что получить доступ к этим болтам получается только снизу, из-под панели.
• Тут потребуется полностью сдвинуть пассажирское кресло назад, либо демонтировать его, удобно расположившись под бардачком.
• Правый болт откручивается полностью. А вот левый можно лишь ослабить, не снимая его с посадочного места.
• До правого болта добраться предельно просто. В случае с левым есть два пути. Первый вариант предусматривает наличие гибких рук и хорошей подсветки. Во втором случае придётся снять магнитолу. Тут уже решайте сами, какой вариант вам подходит больше.

Сняв буквально пару элементов, которые мешают доступу к электромоторчику, остаётся только демонтировать уже сам неисправный электрический вентилятор печки.

Для этого подсветите в разобранное место фонариком или лампой-переноской, найдите место расположения электродвигателя отопительной системы Газели. Далее нужно снять уплотнительную резинку при её наличии, отключить разъём вентилятора печки и извлечь проблемный узел.

Сборка выполняется в строгой обратной последовательности. Установите на место новый вентилятор, подключите его электрический разъём, накиньте обратно минусовую клемму аккумулятора.

Только на этом этапе не спешите с обратной сборкой. Сначала запустите печку и проверьте, действительно ли после замены электровентилятора проблема ушла, и отопитель начал снова нормально функционировать.

Если всё хорошо, верните на место воздуховод лобового стекла и нишу бардачка. Последний, лишённый припаек после демонтажа, обычно фиксируется просто на несколько саморезов. Но можно заморочиться, сделать отверстия под болтовое соединение и сжать гайками. Тут уже сами решайте.

Дополнительные компоненты

Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:

1. узлов и деталей фирм ZF и Sachs в приводе сцепления;
2. гидроусилителя руля от ZF Lenksysteme;
3. электрообогрева наружных зеркал;
4. иной передней панели с новым блоком приборов;
5. аудиосистемы от Blaupunkt;
6. обновленного блока управления отопителем кабины.

Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.

Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.

Газель до 2009 года. Электросхемы – часть 1

Схема системы управления двигателями УМЗ-4216, ЗМЗ-40522: 1 – электронный блок системы управления двигателем; 2 – датчик фаз (датчик положения распределительного вала); 3 – датчик положения коленчатого вала; 4 – датчик положения дроссельной заслонки; 5 – датчик детонации; 6 – датчик массового расхода воздуха; 7 – датчик температуры охлаждающей жидкости; 8 – датчик температуры воздуха во впускном трубопроводе; 9 – датчик концентрации кислорода (для двигателей с каталитическим нейтрали- затором); 10, 11, 12 и 13 – форсунки; 14 – регулятор холостого хода; 15 – клапан продувки адсорбера (для автомобиля с системой улавливания паров топлива); 16 – реле топливного насоса; 17 – электродвигатель топливного насоса; 18 – реле системы управления двигателем; 19 – диагностический разъем; 20 – колодка для подсоединения к тахометру; 21 – колодка для соединения системы управления двигателем с электросетью автомобиля; 22 – реле включения электромагнитной муфты вентилятора; 23, 26 – катушки зажигания; 24, 25, 27 и 28 – свечи зажигания; а – схема соединения форсунок на автомобиле с двигателем УМЗ-4216 (1, 2, 3 и 4 –форсунки)

Схема электрооборудования автомобилей с двигателями УМЗ-4216, ЗМЗ-40522: 1 — левый боковой указа- тель поворота; 2 — левая блок-фара; 3 — правая блок-фара; 4 — правый боковой указатель поворота; 5 — стартер; 6 — блок предохранителей (в моторном отсеке); 7 — реле блок-фар; 8 — центральный переключатель освещения; 9, 10 — плафоны освещения грузового салона (для автофургонов); 11 — плафон освещения передней части кабины; 12 — электродвигатель стеклоомывателя; 13 — плафон освещения задней части кабины (для автомобилей с двумя рядами сидений); 14 — выключатель плафон освещения задней части кабины (для автомобилей с двумя рядами сидений); 15 — плафон платформы (ГАЗ-3302, —33021, —33027); 16 — выключатель зуммера (ГАЗ-3302, —33021, —33027); 17 — зуммер сигнала водителю (ГАЗ-3302, —33021, —33027); 18 — звуковые сигналы; 19 — реле звуковых сигналов; 20 — выключатель зажигания; 21 — реле стартера; 22 — генератор; 23 — аккумуляторная батарея; 24 — выключатель аккумуляторной батареи; 25 — кнопка дистанционного выключателя аккумуляторной батареи; 26 — электропривод крана отопителя; 27 — электронасос дополнительного отопителя; 28 — резистор электровентилятора отопителя; 29 — электродвигатель вентилятора отопителя; 30 — панель управления отоплением и вентиляцией (1 — выключатель крана отопителя; 2 — лампа подсветки панели управления отоплением и вентиляцией; 3 — реле; 4 — выключатель элетровентилятора основного отопителя; 5 — выключатель электровенитилятора и электронасоса дополнительного отопителя); 31 — верхний блок предохранителей (в салоне); 32 — нижний блок предохранителей (в салоне); 33 — подкапотная лампа; 34 — выключатель аварийной световой сигнализации;

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка крана отопителя.

При эксплуатации отопителя Газель бизнес может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не открывает или не перекрывает подачу охлаждающей жидкости в радиатор отопителя. Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,

Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.

Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма. Если контрольная лампа не горит, то переместите провод подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорит, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит,то  необходимо проверить предохранитель F13 и исправность провода от него до разъёма.

При наличие плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом. При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника «Отопитель Газель».

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.
