Установка сигнализации starline с автозапуском

Подключение к шинам данных и управления цепями

Подключение к шинам CAN и LIN производится в соответствии со схемой разъемов

Для корректной работы CAN и LIN шин следует ознакомиться, каким образом организована работа этих интерфейсов в вашем автомобиле. Если ваш автомобиль не поддерживает управление центральным замком и световыми сигналами по CAN-шине, следует использовать следующую схему подключения.

Охранный комплекс Старлайн А93 предусматривает четыре способа управления центральным замком:

• слаботочное управление;
• силовое положительное управление;
• силовое отрицательное управление;
• двухпроводное управление.

Схема подключения слаботочного управления изображена на рисунке

Схема подключения силового управления

Система StarLine A93 предусматривает различные варианты блокировки двигателя. Наиболее распространенный вариант изображен на рисунке

В качестве предпочтительных блокировок обычно используют блокирование напряжений, подаваемых на форсунки, цепь питания бензонасоса. Такая блокировка прекращает подачу топлива в двигатель, тем самым делая запуск двигателя невозможным. Вместе с тем, отказ по питанию этих устройств не приводит к накоплению ошибок двигателя, как при, например, блокировании катушки зажигания в бензиновых двигателях. В этом методе есть свой недостаток: практически все угонщики автомобилей о нем знают. Опытному специалисту не представляет никакого труда обойти эти блокировки в течение трех минут. Под окном этого никто делать не будет, но, транспортировав автомобиль подальше от места угона, его можно завести.

Поэтому Starline A93 предусматривает дополнительные слаботочные каналы блокировок. В использовании дополнительных блокировок можно проявить оригинальность, заблокировав какой-нибудь датчик, без которого двигатель не заводится либо привод автоматической коробки переключения передач, чтобы осложнить транспортирование автомобиля.

Сигнализация Старлайн А91: инструкция по эксплуатации, схема подключения

При установке современной охранной системы на свой автомобиль, владелец просматривает множество вариантов. Популярная автосигнализация бюджетного сегмента – модель a91 Starline.

Система привлекает своей надежностью, хорошим соотношением цена-качество, богатым набором функций, возможностью запрограммировать некоторые опции по инструкции «под себя».

Подробный обзор автомобильной сигнализации расположен далее.

• наличие удобного диалогового 128-битного кода управления, через который не сможет пробиться ни один из известных кодграбберов (устройства, позволяющие считывать код системы);
• эргономичность и устойчивость к экстремальной погоде.
• за такую цену будет сложно найти более морозо- и жароустойчивое устройство безопасности для вашего автомобиля, а ёмкость аккумулятора позволит сигнализации работать в режиме охраны в течении полутора-двух месяцев;
• можете быть уверены, что в зоне действия сигнала, а это от 800 до 1000 метров, перебоев в работе сигнализации быть не может – все радиопомехи, которые часто возникают в городских условиях, будут обойдены при помощи специализированного трансивера;
• сигнализация и брелок работают с современным программным обеспечением, которые значительно увеличивает скорость работы системы, чем на более устаревших моделях

Функционал старлайн а91 с автозапуском соответствует всем заявленным отличительным особенностям – современное программное обеспечение вкупе с аппаратными свойствами обеспечивает продуктивность и высокую степень защиты транспортного средства.

Все функции можно условно разделить на две части: на охранные функции устройства и на сервисные функции (преимущественно связаны с использованием брелока). Обо всех сервисных функциях подробно будет рассказано в соответствующем подзаголовке.

Комплектация поставки сигнализации Starline A91

Комплект поставки Старлайн А91

Starline а91 dialog поставляется в расширенной комплектацией, состоящей из:

1. Руководство по установке противоугонной системы.
2. Инструкция по эксплуатации и использованию.

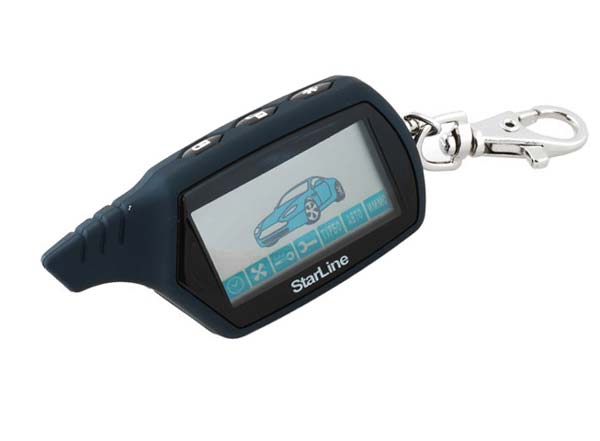

3. Пульт удаленного управления, оборудованный жидкокристаллическим экраном и имеющий функцию обратной связи.
4. Аккумулятор для установки в этот пульт.
5. В комплектацию входит еще один, запасной брелок. Он имеет опцию обратной связи, но экрана у него нет.
6. Управляющий модуль, выполняющий все функции.
7. Антенный адаптер с модулем.
8. Двухуровневый контроллер удара.
9. Двухсторонний скотч, предназначенный для фиксации приемопередатчика.
10. Чехол для основного пульта с экраном.
11. Силовой кабель для подсоединения приемопередатчика.
12. Провод для подсоединения к блоку управления контроллера чувствительности.
13. Кнопка для установки на капот.
14. Сервисная клавиша.
15. Температурный контроллер. Используется для удаленного старта силового агрегата при определенной температуре.
16. Главный кабель с 18-контактным штекером. Используется для подсоединения основных компонентов.
17. Силовой провод питания и электрических цепей, применяющихся для удаленного пуска мотора.
18. Кабель для соединения с центральным замком, оснащается разъемом на шесть контактов.
19. Светодиодная лампочка.

Режимы работы сигнализации StarLine

Разные модели и дисплеи

Существует несколько основных режимов, который поддерживает любой StarLine брелок.

1. Автоматический режим охраны, начинающий работать после предыдущего отключения.
2. Бесшумная охрана. Нарушение безопасности машины приводит к отправке сообщений владельцу. Сирену система не включает. Включенный или выключенный двигатель не влияет на функцию, она поддерживается всегда.
3. Режим охраны. Предполагает блокировку всех дверей, источников питания. Основной режим для всех машин.
4. «Паника». Дополнительные громкие сигналы, с включением поворотных огней.
5. Самодиагностика по всем системам. Благодаря этой функции брелка водитель легко увидит, где в машине возникли неполадки.
6. Иммобилайзер. Нужен для блокировки двигателя в случае, когда кто-то попытается угнать автомобиль.
7. «Антиограбление». Предотвращает любые попытки проникнуть внутрь.

У каждого режима свои особенности во время эксплуатации и рекомендации по настройке к брелку.

Программирование сигнализации

Чтобы включить режим и задать определённые характеристики, достаточно воспользоваться подходящей комбинацией с кнопками. Как настроить брелок сигнализации StarLine, легко разберётся каждый.

Важно даже время зажимания, внимание уделяют не только последовательностям

• Если за кнопкой 1 сразу нажать вторую – включают охрану на беззвучном режиме.
• Брелок на 1 и 3 кнопке запускает двигатель.
• Зажим 2 кнопки, а потом 1 с секундным перерывом позволит при работающем двигателе перейти в охранный режим.
• Нажиманием 2 и 3 кнопки по очереди останавливает двигатели.
• Одновременно нажатые 1 и 3 кнопка блокируют управление брелком.
• Комбинация из 2 и 3 способствует разблокировке.
• Режим «паника» активируют, если при выключенном двигателе применяют комбинацию 1 и 2 кнопок.
• Для режима автоограбления с включенным двигателем делают то же самое. 4 элемент управления обычно отсутствует.

Обычно всё выставляется автоматически. Поэтому любой владелец быстро поймёт, как настроить сигнализацию StarLine.

Сопряжение охранной системы с брелоком

Правильная настройка брелоков – первый шаг пользователя после того, как он подключил всё необходимое оборудование. Главное правило безопасности – не носить приспособление там же, где хранятся металлические ключи.

Всего в автосигнализации StarLine два пульта дистанционного управления. У основного ЖК-дисплей, четыре кнопки, отвечающие за управление. У дополнительного экрана нет, только три кнопки и световой индикатор.

Базовые настройки системы будут такими:

1. Дата со временем. Как пользоваться брелком, легко узнать из сопроводительных документов.
2. Включают будильник.
3. Настраивают таймер.
4. Корректировка громкости издаваемых сигналов.
5. Выбор тона для звукового сигнала. Брелок на нём будет работать и дальше.

Система управления делает приоритет именно для основного брелка. По сути, это единственное устройство, с которого осуществляют дистанционное управление. Для активации и дезактивации некоторых функций кнопки нажимаются быстро, либо зажимаются на какое-то время. Допустимы как последовательные комбинации, так и одновременное использование нескольких кнопок. Брелок с любым устройством поддерживает такие варианты.

Установка центрального блока

Установка сигнализации Старлайн начинается с монтажа центрального блока, его лучше всего разместить под приборной панелью – это позволит сэкономить на длине соединительный проводов. Необходимо выбрать самое сухое место, чтобы капли воды не стекали на него. В то же время, центральный блок не должен располагаться рядом с источником тепла – печкой или кондиционером. Приведем ниже список рекомендаций по выбору места для установки:

• Недопустимо устанавливать блок рядом с источником излучения радиоволн: радиостанция, телефон, антенные кабели.
• Блок должен быть в надежно скрытном месте, чтобы злоумышленники ни коим образом не смогли к нему добраться, по крайней мере, без необходимости взлома приборной панели.
• Не нужно останавливать центральный блок близко рядом с движущимися деталями: тросики, тяги и так далее.

Очень важно, чтобы вибрация была минимальной, поэтому большинство автовладельцев сперва оборачивают центральный блок поролоном, потом обматывают скотчем, после чего крепят под приборной панелью, нередко при этом используют самодельные крепежные элементы – этот способ является наиболее надежным

Обновление ПО GSM модуля StarLine

O8 Изменения в ПО:

Программирование осуществляется следующими SMS командами: 0001XY00M1 — для номера M1, 0002XY00M2 — для номера M2, 0003XY00M3 — для номера М3, 0004XY00M4 — для номера M4. Где X : 1 — голосовое оповещение включено; 2 — голосовое оповещение включено, при звонке от модуля не требуется вводить «0». — голосовое оповещение выключено; Где Y : 1 — SMS-оповещение включено; — SMS-оповещение выключено.

O4 Изменения в ПО: 1. Доработано: Повышена стабильность работы GPRS. 2. Исправлено: Активация сервисного режима из мобильного приложения только при выключенной охране. (Согласно логике активации сервисного режима с брелка)

Принцип работы

Сигнализационные системы StarLine оснащаются специальной технологией, работающей через защищённый канал. После того, как охранная система получает от датчика сигнал, она проверяет его на подлинность. Ответный запрос для подтверждения оправляется в виде закодированных чисел.

Определённый алгоритм и секретный код позволяют брелоку автосигнализации обработать полученный сигнал и отправить блоку управления ответ. Сигнализация отключится в том случае, если отправленный и пришедший в ответ сигналы совпадают, а на брелок поступает подтверждение. Весь процесс обмена сигналами занимает не более нескольких секунд.

Настройка брелка автосигнализации Старлайн

1. Зажигание включают, защитный режим выключают. Это первый шаг, когда выполняется настройка брелка StarLine.
2. Защитный режим активируется только 1 кнопкой, которую последовательно и быстро нажимают 7 раз.
3. Успешное налаживание связи между компонентами отображается как семикратный звуковой сигнал, раздающийся после включений зажигания.
4. Кнопки 2 и 3 используют одновременно. Их удерживают до появления 1-кратного сигнала у системы.
5. Зажигание выключается. Пятикратное моргание поворотных огней подтвердит правильность действий. Настройка сигнализации по этой функции завершена.

Включение автозапуска сигнализации

Только мастер может грамотно настраивать автозапуск Старлайн. Он использует установку специального ПИН-кода для реализации функции. Память устройства сохраняет все настройки, заданные производителем. При необходимости дополнительной установки автозапуска настройка сигнализации сбрасывается до первоначального состояния.

В отдельном алгоритме выполняют действия, подготавливая систему для запуска:

• Сохранение положения в нейтрали для рычага, с которого управляют механической трансмиссией.
• Извлечение ключа из замка после начала работы двигателя. Мотор оставляют заведённым.
• Начало работы тормоза в ручном режиме.
• Закрывают все двери вместе с капотом и багажником.

Удобный вариант – включение автозапуска с брелка, в зависимости от температурного, временного показателя.

Настройка времени

Вопрос решается не такой уж и сложной последовательностью действий:

1. Ждут появления одновременных двух сигналов звука после зажима третьей кнопки. Затем последуют другие сигналы, их тоже два. Это значит, что закончен вход в настройки часов. На следующем этапе на экране включаются два световых индикатора.
2. Минуты настраивают, когда однократно нажимают на кнопку 3. Кнопки 1 и 2 нажимаются, соответственно, для увеличения или уменьшения значения.
3. Активация функции будильника предполагает нажатие на кнопку 3 в следующий раз. Значение часов регулируется 1 и 2 кнопкой.
4. Значение минут устанавливают повторным использованием кнопки 3.
5. Будильник активируется, если кнопку 3 применяют снова.
6. В дальнейшем та же кнопка отвечает за таймер. Кнопки 2 и 3 увеличивают, либо уменьшают имеющиеся значения.
7. Если на протяжении 5 секунд ни на что не нажимают –настройки сигнализации просто закрываются.

Регулировка громкости звуковых оповещений

В данном случае потребуется инструмент под названием VALET. Сначала зажигание выключают, жмут на кнопку 5 раз, снова включают двигатель. Затем нажимается кнопка 2, за которой следует появление надписи SO UN.

При настройке начинают с зажатой кнопкой 3 на несколько секунд, потом на кнопку слева. Дисплей покажет точную цифру, соответствующую текущему уровню громкости. Нужные уровни настраивают, продолжая регулировку 3 кнопкой. Потом можно начать пользоваться сигнализацией StarLine.

Регулировка чувствительности датчика удара

И здесь нужна кнопочка 3. Достаточно удержания на несколько секунд, потом кнопку отпускают, нажимают повторно. Чувствительность датчиков регулируется кнопка 2 и 3. Последняя нажимается при необходимости сохранить результаты настроек.

Как сбросить настройки брелка?

Иногда нужно забыть предыдущие настройки, чтобы восстановить заводское состояние устройства. И здесь нет ничего сложного, если следовать такому порядку:

• Включают зажигание, с ключом в замке.
• На VALET от сигнализации Старлайн надо нажимать 9 или 10 раз. В инструкции к каждой конкретной модели прописано точное количество раз.
• Включается зажигание, ожидают нескольких звуковых сигналов.
• Очередное применение кнопки Valet перед тем, как раздаются сигналы в виде звука.
• Далее идёт кнопка 1. За её нажатием ожидают звуковой сигнал, далее подтверждают действие со сбросом настроек.
• Когда работа завершится – зажигание снова включают, с поворотными сигналами, моргающими 5 раз. Пульт сигнализации перестраивается.

Настройка дополнительных функций

В автоматическом режиме работают такие возможности, как открывание и закрывание дверей. Иногда используют цифру 10, чтобы отказаться от работы той или иной функции в случае необходимости. Общая конструкция и режимы работы остаются у брелков примерно одинаковыми. Но конкретные различия между моделями всё-таки имеются. Лучше заранее изучить инструкцию для получения более точной информации. Тогда сигнализация Starline не вызовет проблем.

Практические задания

Скачайте и установите последнюю версию программы StarLine Мастер.

Посмотрите видеоурок «StarLine Мастер — Мастеру друг. Примеры настройки, создания умных микропрограмм»:

Теперь Ваша задача — сделать 10 заданий-микропрограмм по гибкой логике с разной степенью сложности. Три задачи простые, три задачи средней сложности и три задачи сложные. Количество баллов, которое вы получите за успешное выполнение задания указано в конце условия задания. В задачах описан порядок выполнения действий в программе StarLine Мастер. Последняя задача — для самостоятельного выполнения в программе StarLine Мастер. За выполнение этой задачи дается 10 баллов.

Переход к следующему этапу авторизации возможен только после выполнения 10 заданий.

После выполнения каждой задачи Вам необходимо сохранить файл с настройками у себя на компьютере, дав название файлу соответствующее названию задачи (пример: Умный регистратор, и т.д.).

Эти файлы необходимо отправить нам вместе с 5 фотографиями Вашего установочного центра или автосалона:

• фасад здания,
• офисная часть,
• рабочая зона установки автомобильных систем охраны (машиноместа, верстаки, столы),
• клиентская зона с витриной
• Ваша личная фотография

Фотографии и файлы с результатами заданий отправьте, пожалуйста, одним письмом на адрес

В теме письма укажите: город, название компании, в которой Вы работаете, Ваше имя и фамилию.

Письмо не должно превышать объем 15Мб. Желательно фотографии загрузить на файлообменник (например, Яндекс) и в письмо вложить ссылку.

Максимальное количество баллов, которое вы можете набрать — 80. Для прохождения первого этапа авторизации необходимо набрать более 65 баллов.

Преимущество в авторизации справедливо получат те участники, которые в своем городе получат максимальное количество баллов, продемонстрировав таким простым образом свою профессиональную подготовку и большое желание предоставить жителям России и мира высокий уровень безопасности.

Дополнительным плюсом является соответствие территории обслуживания клиентов ожиданиям владельцев «бизнес» и «премиальных» автомобилей:

• территория установочного центра или салона имеет удобный и асфальтированный подъезд для клиентов;
• общая площадь не менее 60 кв.м.;
• не менее 2х машиномест;
• наличие клиентской зоны;
• наличие витрин;
• помещение чистое и хорошо освещенное

Периодичность авторизационных комиссий:

Аттестационная комиссия рассматривает поступившие заявки 1 раз в конце месяца.

Если Вы не набрали необходимое количество баллов, не огорчайтесь! Вы можете повторно пройти обучение когда будете готовы (время на дополнительную подготовку от 2 недель) .

Порядок установки сигнализации на автомобиль

Перед началом электромонтажных работ нужно выключить зажигание и отсоединить провод «массы» от аккумулятора. Это позволит избежать проблем, вызванных замыканием проводов на корпус во время их подключения к замку зажигания и блоку предохранителей. Во время работы нужно руководствоваться прилагаемой инструкцией.

Подключение сигнализации «Старлайн» начинается с выбора места для монтажа блока. Наилучшим образом подходит место под панелью приборов в районе рулевой колонки. Это самое удобное и защищенное от злоумышленников место в салоне. Даже если посторонние откроют дверь, быстро найти и отключить сигнализацию у них не получится. Для подключения сигнализации к замку зажигания нужно обеспечить доступ к его контактам.

Чтобы это сделать, нужно выполнить такие операции:

• снять боковые накладки, закрывающие стойки лобового стекла;
• разобрать декоративный корпус рулевой колонки;
• демонтировать панель приборов.

Индикаторный светодиод устанавливается в левой накладке, а антенна сигнализации — на лобовом стекле за зеркалом заднего вида.

Дальнейшие действия выполняются в такой последовательности:

• Закрепить блок сигнализации «Старлайн» под приборной панелью с помощью пластикового хомута.
• Подключить провода питания. Плюсовой подключается к замку зажигания (к клемме, на котором есть напряжение даже при выключенном зажигании) или к аккумулятору. «Массу» нужно надежно зажать под болт или саморез, находящийся поблизости.
• Подсоединить провода центрального замка к блоку в соответствии со схемой подключения. Чтобы найти блок и правильно соединить провода, при установке сигнализации нужно руководствоваться схемой конкретного автомобиля. Если центральный замок отсутствует, его придется установить своими руками. Иначе вы лишитесь многих полезных функций.
• Подключить провод световой индикации сигнала тревоги к проводам, которые идут к выключателю аварийной сигнализации.
• Для управления зажиганием подключить два провода к замку в соответствии со схемой,указанной производителем.
• Подключить провода, идущие к датчикам открытия дверей, к соответствующим контактам на панели приборов. При необходимости, установить отдельные «концевики» под капот и багажник и провести к ним провода.
• Закрепить сирену рупором вниз в подкапотном пространстве и провести от нее провод, протянув его в месте входа основного жгута в салон. Место надо выбирать так, чтобы минимизировать воздействие грязи и воды на устройство. Обычно сирену ставят на чашке амортизатора или в районе стеклоочистителя.
• Закрепить датчик удара к кузовному элементу под приборной панелью. Производитель рекомендует располагать его примерно в середине кузова. Однако там тяжело найти подходящее место. Практика показала, что вариант с размещением под панелью не имеет недостатков.
• Закрепить в скрытом месте кнопку ручного отключения сигнализации. Тут сложно давать конкретные советы. Все зависит лишь от вашей фантазии и изобретательности.

После того как установка сигнализации завершена, нужно подключить аккумулятор и проверить работоспособность системы. После этого необходимо выполнить настройку.

Настройка турботаймера сигнализации Starline A91

Турботаймер может выступать в роли самостоятельного элемента, представляющего собой блок, устанавливаемый под торпеду с подключением к замку зажигания. А может быть в составе автосигнализации Starline. Последний вариант считается наиболее удобным, поскольку не требует синхронизации работы сигнализации и турботаймера, минимизируя риски сбоя охранной системы.

После установочных работ рекомендуется проверить исправность функции и произвести необходимые настройки.
Настройка турботаймера осуществляется по двум параметрам:

1. в зависимости от желаемого времени работы двигателя на холостом ходу;
2. в зависимости от температуры узла турбины.

Несмотря на единый принцип работы, существует некоторые нюансы, как настроить турботаймер. Даже модели единой линейки могут иметь отличия по настройкам.

Активирование турботаймера

После произведенных настроек активировать турботаймер возможно по трем различным сценариям:

1. автоматически после включения стояночного тормоза и выключения зажигания;
2. с помощью брелка после включения стояночного тормоза, блокировки дверей и включения режима охраны;
3. после включения стояночного тормоза.

Автолюбитель может выбирать, как включить турботаймер на Старлайн, исходя из предпочтений и степени удобства каждого из вариантов.

Зачастую в инструкциях не указано как отключить турботаймер. Предполагается, что отключение режима аналогично активации, но в обратном порядке. При ненадобности функции достаточно с помощью сервисных кнопок брелока деактивировать иконку, обозначающую турботаймер.

Режимы работы

Инструкция по эксплуатации гласит о том, что сигнализация Starline а91 действует по нескольким разным программам. Ниже рассмотрены основные из них. При нажатии первой кнопки можно поставить автомобиль на стандартный режим сигнализации. Можно изменить команду, нажав клавишу два раза – тогда автоматически осуществляется переход на беззвучный режим.

Выключить сигнализацию Starline можно одинарным или двойным нажатием второй кнопки, в зависимости от того режима, на который сейчас поставлена машина.

Беззвучный режим А91

Заводские настройки подразумевают наличие тихого варианта охраны. Запуск беззвучного режима сигнализации осуществляется путем нажатия первой кнопки два раза. Автомобиль моргнет фарами, но не издаст звукового подтверждения. Произойдет стандартная блокировка дверей и двигателя.

Подобный вариант может включаться в тихих спальных районах, где лишнее шумовое сопровождение не приветствуется. По умолчанию на брелок или опционально – на телефон (при подключении GSM-модуля) будут приходить уведомления о попытках взлома. Отключение происходит путем двойного нажатия клавиши два.

Режим бесшумная охрана Старлайн

Для модели доступен беззвучный вариант сигнализации. Включение такой опции осуществляется двойным последовательным нажатием первой кнопки. После этого машина встанет на охрану в бесшумном режиме. Снятие происходит при помощи комбинации нажатий второй кнопки.

Режим паники А91

Сигналка Starline обладает некоторыми дополнительными функциями. Если нажимать кнопки 1 и 3 на длительное время (более 6 секунд) при неработающем зажигании, то можно включить режим паники. Руководство Starline указывает, что авто на 15 секунд включит фары и сигнализацию. Помимо света и звука, блокируются замки дверей, включится режим охраны. При такой команде брелок издаст один сигнал, а на дисплее появится соответствующая индикация. Настройки позволяют отключить панику заранее. Достаточно нажать вторую кнопку.

Режим антиограбления Старлайн

Вариант возможен на автомобиле с включенным двигателем или зажиганием. При соблюдении этих условий следует нажать клавиши 1 и 3 на брелке сигнализации Starline. Включится режим антиограбления:

• двери заблокируются;
• произойдет блокировка двигателя, сначала импульсно, а затем постоянно;
• включатся звуковые и световые сигналы, их длительность не ограничена;
• на брелке появятся соответствующие иконки, а сам он будет вибрировать и издавать звуки.

Снять авто с режима можно только после введения персонального кода. Достаточно открыть дверь автомобиля и ввести индивидуальную комбинацию цифр.

Монтаж

Изменения в Starline карте монтажа нуждаются в наборе инструментов: гаечных ключей, паяльника, кусачек, дрели, отверток и тестера — с ними настраивать будет проще. Сначала нужно обесточить транспорт и деактивировать клеммы аккумуляторной батареи. Дальше пошаговая установка сводится к такому алгоритму:

1. Убирается приборная доска и сама панель приборов (подключения происходят через разъемы панели).
2. К замку зажигания крепится силовой разъем с 6 контактами, а с блока предохранителей снимаются накладка и болты.
3. К центральному замку присоединяется жгут проводов.
4. Светодиодную лампу и блок устанавливают внутри салона машины.
5. Под капотом фиксируется сирена и концевик капота, после чего всю облицовку салона стоит вернуть на прежнее место.

Локации расположения деталей системы планируются заранее, а установка элементов совершается лишь при активном режиме защиты. После завершения заземления проводится питание, а сама сигнализация проверяется на корректность по карте монтажа Starline.

Проверка сигнализации после установки

Чтобы убедиться в правильности выполненных задач, после установки сигнализации Старлайн надо проверить ее работу.

Процедура диагностики имеет такие особенности:

1. Производится визуальная проверка всех мест соединений проводников, надо убедиться в отсутствии обрывов. Рекомендуется удостовериться, что все компоненты подключены правильно в соответствии со схемой. Только после этого выполняется соединение всех кабелей с микропроцессорным модулем.
2. Затем надо подключить клеммные зажимы АКБ. Сначала выполняется соединение плюсового контакта, а затем — отрицательного. Если после подключения все предохранительные элементы остались целыми, а сирена издает один сигнал, то действия по установке выполнены верно.
3. Когда аккумулятор подключен, надо произвести проверку электролиний на предмет нагревания.
4. Производится активация зажигания. Если в результате включения сирена срабатывает и не отключается, то надо отключить один из проводов, подсоединенных к ней. Выполняется прозвон всех электролиний.
5. Если все сделано верно, производится настройка охранного комплекта.

Схема подключения сигнализации Старлайн А91, установка своими руками

StarLine A91 Dialog является современной системой охраны автомобиля с наличием диалогового кода радиоуправления «Быстрый диалог» и функции автозапуска двигателя. Так, «Быстрый диалог» считается кодом управления с индивидуальными ключами шифрования, что исключает интеллектуальный электронный взлом.

Обладает устойчивостью ко всем кодграбберам. С целью защиты кода применим совершенный на таком этапе алгоритм диалогового кода. Дополнением служит инновационный метод прыгающих частот. В данном методе при передаче команд запатентованный OEM-трансивер много раз изменяет частоты по спецпрограмме в периоде каждой посылки.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Решение подобного уровня, являющееся методом расширения спектра с перестройкой частот, впервые применяется в системе управления сигнализацией, является существенным усложнением всевозможных попыток взлома кода

Решение подобного уровня, являющееся методом расширения спектра с перестройкой частот, впервые применяется в системе управления сигнализацией, является существенным усложнением всевозможных попыток взлома кода.

Что представляет собой автосигнализация

Как подключить 6-ти контактный разъем автозапуска:

1. Красный провод — плюс «+12В» (провод розового цвета центрального замка).
2. Желтый провод — это IGN1 выход на поддержание зажигания.
3. Синий провод не подключается никуда.
4. Черно-желтый толстый и черно-желтый тонкий провода подключаются так: разрезается красный провод замка зажигания, затем толстый провод к стартеру, а тонкий — к замку зажигания.
5. Провод зеленого цвета никуда не подключается.

Распиновка замка зажигания:

• провод голубой — +12В для микрика датчика ключа вставляемого;
• черный — при открытых дверях получается минус;
• красный — +12В на стартер;
• черно-голубой — +12В после включенного зажигания;
• зеленый — +12В при вставленном ключе;
• белый — +12В на светодиод;
• розовый — +12В от АКБ.

Как подключается центральный замок:

• синий провод подключается к белому проводу центрального замка;
• зеленый провод подключается на коричневый;
• в водительскую дверь устанавливается активатор.

Блок располагается в середине торпеды, прямо на уровне мафона. Чтобы была возможность добраться до него, необходимо снять боковые обшивки панели на уровне ног.

Концевики дверей подключаются следующим образом:

1. Нужно поменять концевики дверей.
2. Далее идет распиновка проводов:

• водительская дверь — бело-синий;
• задняя левая дверь — бело-черный;
• передняя правая дверь — коричневый;
• задняя правая дверь — красно-белый.

Далее следует спрограммировать сигнализацию на задержку 30 секунд (вежливая подсветка салона), а также контроль непосредственной работы двигателя по генератору «+».

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробности
