Защитная сетка радиатора

Установка дополнительной сетки на решетку радиатора Лады Веста

На многие автомобили устанавливают дополнительную сетку в решетку радиатора. Зачем?

А для того, чтобы насекомые, камни, разный мусор не достигли радиатора автомобиля и не испортили его. Стоимость радиатора во много раз больше стоимости сетки.

Иногда сетку устанавливают для красоты. Сетки бывают разных цветов, в том числе и ярких – желтые, красные. И на определенных авто это дает положительный эффект.

Существует множество сеток из разных материалов – крашеного алюминия, железа, пластика.

На автомобиле Лада Веста соты штатной решетки радиатора очень крупные. Что на верхней решетке, что на нижней.

Верхняя решетка радиатора Весты:

Нижняя решетка радиатора Весты:

Для того, чтобы этого избежать, мы установим дополнительную сетку. На нижнюю часть надо кусок сетки размером 85см х 15см, на верхнюю – 95см х 20см. Меньше не желательно, возникнут проблемы с крепежом. Больше – можно, лишнее обрежется.

У нас выбор пал на алюминиевую крашеную сетку черного цвета.

Для начала нужно снять передний бампер, без этого никак. Снимаем бампер с напарником, чтобы не повредить его или кузов. Это несложно, занимает около 10 минут.

Как видно из фото – радиатор страдает от насекомых и камушков. Причем нижней части достается больше. Так что нижнюю дополнительную сетку поставить важнее, чем верхнюю. В нее летит больше всякой гадости.

Верхняя часть радиатора:

Нижняя часть радиатора:

На снятом переднем бампере с внутренней стороны ключиком TORX Т20 откручиваем все саморезы крепления нижней решетки радиатора к бамперу.

Снимаем решетку с бампера.

Теперь надо открутить еще три самореза в центральной части решетки, чтобы освободить внешнюю пластиковую накладку решетки.

Теперь накладка освободилась, снимать ее полностью не обязательно.

По центру этой накладки есть небольшой выступ. Это направляющая для установки данной накладки. Какой либо несущей функции у направляющей нет, но она мешает установить сетку.

Есть два варианта – резать отверстие в сетке или срезать/сточить данный выступ. Мы сточили его, не снимая накладку, на месте.

Теперь располагаем сетку с внутренней стороны. Обрезаем лишнее, что может мешать установке решетки, и прикручиваем сетку на три самореза вместе с центральной накладкой.

Если сетка большая, то можно ее притянуть к бамперу штатными саморезами, которые крепят решетку к бамперу. У нас сетка впритык. Но не страшно. Берем кабельные стяжки черного цвета (или любого другого, смотря каким цветом сетка)…

Спасибо за подписку!

… и притягиваем сетку по периметру к местам крепления решетки, чтоб она не болталась и крепко сидела на решетке.

Решетка готова. Сетка установлена.

Теперь решетку в сборе с сеткой устанавливаем на свое место в бампере и прикручиваем штатными саморезами.

Сетку на верхнюю решетку вставляем аналогично. Можно прямо на бампере, чтобы не снимать с защелок.

Вот готовый вариант, вид снаружи.

С улицы сетку вообще не видно, если она в цвет решетки. Но можно вставить и серебристую, и любого другого цвета. Тогда сетка будет заметна.

Существует еще один способ – купить готовые накладки на бампер. Но цена у них 2700 руб. за верхнюю и 1800 руб. за нижнюю (черные). А хромированные накладки с сеткой и того дороже (в 2020г).

Если же самим вставлять сетку, то надо купить саму сетку (200-500 руб.) и кабельные стяжки. Намного дешевле, но есть и недостатки – надо снимать бампер.

Видео установки дополнительной сетки решетки радиатора на Ладу Веста:

Изготовление и монтаж

Теперь, нужно взять мелкую сетку и сложить её вдвое, так, чтобы ребро под ребро залегло и поплотнее она сложилась. Края оцинкованной сетки – штука невероятно острая и цепкая, поэтому защитите руки перчатками. После того, как сетка максимально плотно сложится, в четырех углах временно фиксируем её стяжками. Далее, на эту сетку мы накладываем тот самый макет и вырезаем будущую решетку. Удобнее всего резать такую сетку ножницами по металлу.

Второй шаг – посадка сетки на каркас. Для использования в качестве основания послужит сетка с более крупными ячейками. По макету из неё следует вырезать нужный контур. Затем на неё сверху прикладываем заготовку из сетки с мелкой ячейкой, и выравниваем края так, чтобы они идеально совпали. Если вырезая детали пользоваться макетом, быть внимательным и осторожным, то все три детали будут одинакового размера и при наложении друг на друга дадут ровный, идеальный, трехслойный край. Если все верно – фиксируем наши детали в этом положении, туго стягивая их между собою стяжками

Стяжки важно располагать с соблюдением определенной закономерностью – или в шахматном порядке, или каждый четный ряд, с расстояниями через три ячейки. Точность геометрических форм всегда завораживает и после окончательно декорирования, вид еще более преобразится

Наша сетка на решетку радиатора своими руками сделанная получилась значительно прочнее заводской и гораздо плотнее, тем не менее, прекрасно вентилируется и не создает никаких преград воздушному потоку. Теперь нужно обработать края готовой решетки. Для того берем дверной автомобильный уплотнитель, и аккуратно, неспешно – чтобы не порвать случайно зацепив за острый край сетки «надеваем» его. Начиная с нижнего правого угла, миллиметр за миллиметром, изолирует острые срезы края решетки, погружая их в глубину уплотнителя. Завершив полный круг, мы возвратимся к точке старта, теперь можно обрезать лишку.

По сути, решетка уже готова к эксплуатации, но было бы неплохо, придать ей более презентабельный вид. Тюнинг решетки радиатора своими руками, тоже, задача вполне осуществимая, и для этого нужно совсем немного. В первую очередь следует отрезать все висящие «хвостики» стяжек – не снять полностью, а именно срезать излишнюю, висящую часть. Теперь кладем решетку на чистый лист бумаги лицевой стороной наверх. Баллончик с краской хорошенько взбалтываем и приступаем к окраске.

Сначала, встав справа, затем, немного выждав (час или полтора) встав слева от решетки. Подобное «пересекающее» по направлениям струи окрашивание более тщательно покроет всю поверхность поделки

Если подойти к вопросу, как сделать решетку радиатора своими руками, то можно получить качественную и надежную решетку в течении всего нескольких часов.

Тюнинг решетки радиатора

В продаже много готовых комплектов для тюнинга решеток конкретных моделей автомобилей. Плюс их применения — стандартные размеры и крепеж. Необходимо лишь снять старую деталь, установить новую — результат достигнут.

Фирменные комплекты для тюнинга решетки радиатора могут стоить довольно дорого. Бюджетный способ улучшить внешний вид автомобиля — выполнить тюнинг самостоятельно. Рассмотрим основные варианты тюнинга радиаторных решеток.

Установка декоративной радиаторной решетки

Пожалуй, один из распространенных способов тюнинга — декоративная сетка . Это металлическая сетка, которая нашивается на внутреннюю поверхность радиаторной решетки. Подобный тюнинг решетки возможно выполнить своими руками.

Чтобы смонтировать декоративную радиаторную решетку самому, необходимо:

1. Снять радиаторную решетку, очистить ее от грязи и пыли;
2. Выполнить раскрой «сетки-решетки» по размерам радиаторной;
3. Закрепить декоративную решетку. Для этого обычно применяют саморезы с широкой шляпкой, при аккуратном подходе подойдут и обычные строительные стяжки;
4. Смонтировать радиаторную решетку.

Перетяжка радиаторной решетки пленкой

Тюнинг внешнего вида решетки возможно произвести путем перетяжки декоративной пленкой. Это относительно дешевый способ восстановления внешнего вида или тюнинга. На рынке представлен широкий выбор пленок на любой вкус и кошелек. Пленка может быть декоративной или прозрачной (прозрачная защищает от повреждений).

Наклеить пленку несложно. Для этого необходимо обезжирить поверхность решетки, и, подогревая строительным феном пленку, «наклеить» ее, а затем выгнать воздух. Для обтяжки пленкой сложных поверхностей потребуется навык, поэтому лучше обратится к специалистам.

Иммерсионная печать на решетках радиатора

Хороший способ защитить поверхность решетки и придать ей уникальную текстуру — это покраска с помощью иммерсионной печати (аквапечати). Технология нанесения такого покрытия заключается в следующем. Специальную пленку с рисунком помещают на поверхность воды. Затем сверху распыляют растворитель, пленка теряет свою целостность и переходит в жидкое, вязкое состояние, не теряя при этом текстуру. Подготовленную деталь окунают в емкость и окрашивающая пленка обволакивает ее поверхности. Далее деталь промывают и сушат. Покрытия, нанесенные подобным образом, отлично защищают решетку от коррозии и физических повреждений.

Покраска радиаторных решеток

Радиаторные решетки можно восстановить путем окрашивания. Для нанесения покрытия потребуется тщательная подготовка окрашиваемых поверхностей. Очистив и обезжирив решетку, необходимо нанести грунтовку. Грунт подбирают в зависимости от типа материала из которого изготовлена деталь. Затем способом распыления под давлением краска наносится на решетку. Для получения качественного покрытия наносят несколько слоев краски и лака. Для подобных работ потребуется помещение с контролируемой влажностью и температурой.

Хромирование радиаторных решеток

Первый способ — гальваническое нанесение хрома. Деталь погружают в ванну со специальным раствором — электролитом, в состав которого входят элементы хрома. Через деталь пропускают постоянный ток, что обеспечивает условия гальванического нанесения металлов, происходит хромирование.

Менее дорогостоящим и сложным является способ химической металлизации. Деталь грунтуют, затем поэтапно методом распыления наносят химические компоненты покрытия. Химическая металлизация увеличивает прочность деталей. В некоторых случаях подобный способ позволяет обрабатывать пластиковые детали.

Решетка радиатора — это важнейшая деталь, определяющая внешний вид передней части автомобиля, поэтому производители автомобилей тщательно разрабатывают ее дизайн. Однако, если вы хотите выделится из общего потока или просто улучшить внешний вид автомобиля, решетку можно перекрасить, хромировать, обклеить пленкой.

Защита основных узлов и агрегатов автомобиля является неотъемлемой (а для наших дорог и необходимой) частью тюнинга. Ведь ни у кого не возникает вопросов при установке защиты картера двигателя или автоматической коробки передач. Радиатор, отвечающий за охлаждение двигателя, зачастую также нуждается в дополнительной защите. Дополнительная сетка для радиатора автомобиля, установленная перед или за штатными решетками, значительно продлевает «жизнь» радиатора и обеспечивает бесперебойную работу системы охлаждения.

Немного о теплотехнике и решетках на батареи

Даже если решетки на радиаторы нужны вам для декорирования, не стоит забывать о том, что батареи должны обогревать помещение. Любой экран снижает теплоотдачу, даже самый ажурный и тонкий. Другой вопрос, что один понизит количество передаваемого тепла на 10-15%, а другой — на все 60% или даже больше. Вряд ли вам захочется сидеть в красивом, но холодном помещении, так что при выборе декоративной решетки надо учитывать и то, как буде распространяться тепло.

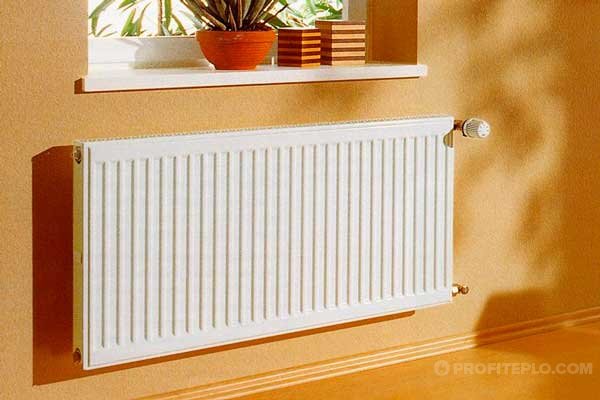

Принцип переноса тепла от радиатора отопления без решетки изображен на рисунке. Основная идея в том, что воздух должен поступать снизу, проходить вдоль батареи, нагреваться, уходить вверх. Так и работает наше отопление. При выборе решетки или экрана, надо помнить об этом. Для нормальной циркуляции воздуха необходимо чтобы внизу был зазор, а в верху — не было крышки. В крайнем случае крышка должна иметь большую площадь перфорации.

Неплохой вариант — большие отверстия позволяют свободно двигаться воздуху

Но если посмотреть на многие из декоративных решеток, можно сразу сказать, что в помещении будет холодно. Особенно этим страдают решетки на радиаторы отопления в виде короба, которые имеют стенки со всех сторон. Если они очень ажурные, как на фото вверху, беды особой нет, но если сделаны из массива дерева (как на фото внизу), почти без перфорации или с минимальными отверстиями, будьте готовы к неэффективности отопления.

Сверху батарея закрыта солидным слоем древесины без отверстий

Дерево, конечно эстетичный материал, но обладает высокой теплоемкостью. Пока древесина не нагреется, в помещении будет холодно. А так как массив находится над радиатором и нет никаких отверстий для циркуляции, радиатор под такой решеткой будет горячим, но в помещении будет холодно.

Сетка решетки радиатора: ставить или нет

Если необходима защита радиатора, сетка фактически является единственным доступным решением. Однако с учетом целого ряда недостатков, к установке такой защиты нужно подходить с максимальной ответственностью

Важно учитывать следующие особенности:

• Есть ли острая необходимость установки такой защиты. При езде по городу на невысокой скорости камни и щебень не представляют угрозы для радиатора. Обычно радиатор получает механические повреждения при езде по трассе. Получается, если машина постоянно эксплуатируется в черте города, дополнительная стека не нужна.
• Как сетка повлияет на систему охлаждения. Дело в том, что сетка в определенных условиях способна стать серьезным барьером на пути воздуха, что приведет к перегреву мотора. При этом перегрев намного серьезнее повреждения радиатора камнями.
• Каким образом сетка будет крепиться. Необходимо заранее учитывать все особенности реализации крепежа, так как есть риск повредить сам радиатор. Также в случае ДТП нештатный крепеж может стать причиной дополнительных повреждений автомобиля с непредсказуемыми последствиями.

По указанным причинам необходимо принимать в расчет индивидуальные особенности и условия эксплуатации того или иного транспортного средства. На практике, защиту радиатора обычно целесообразно ставить на автомобилях, которые обычно используются для езды по трассе, а также эксплуатируются в регионах, где летом температуры не самые высокие. Однако и в этом случае есть нюансы.

Как правило, если автомобиль не имеет сложного и технологичного двигателя с большой отдачей при небольшом рабочем объеме, при установке сетки риски перегрева не так высоки.

Главное, следить за чистотой самой защитной сетки радиатора и регулярно промывать ячейки на мойке высокого давления. Если же мотор форсированный и двигатель достаточно сильно термонагружен, от установки какой-либо защиты в этом случае лучше отказаться.

Сетка снаружи и внутри решётки — плюсы и минусы

Оба способа имеют право на жизнь и одинаково успешно применяются автолюбителями. Но каждый из них имеет негативную и позитивную сторону. Установка сетки за радиаторной решёткой даёт такие плюсы:

• места крепления не видны снаружи, поэтому ставить защиту проще, хотя зачастую приходится демонтировать бампер;
• установочные работы выполняются один раз на весь период эксплуатации сетчатого материала;
• можно применить недорогую сетку и не обращать особого внимания на внешний вид, потому что она плохо просматривается за штатной решёткой;
• реализация данного варианта обойдётся дешевле.

Светлая сетка не бросается в глаза, когда стоит за тёмной решёткой

Недостаток способа заключается в трудности очистки мелкоячеистого материала. Хорошо, если в вашей модели авто декоративная решётка снимается с бампера, облегчая доступ к очищаемой сетке. В противном случае для капитальной промывки передний обвес придётся демонтировать либо ехать на специализированную мойку и платить деньги.

Снять бампер на иномарке бывает довольно сложно

У варианта с наружной установкой преимуществ больше:

• защитный элемент легко монтируется и снимается, когда это необходимо;
• чтобы поставить сетку, не нужно разбирать автомобиль;
• промывка производится снаружи без снятия мелкоячеистого материала;
• передняя часть смотрится гораздо симпатичнее, когда сетка подобрана под цвет автомобиля или окрашена.

Renault Kaptur с наружной сеткой

Серьёзных минусов при внешнем монтаже нет, разве что «кусается» цена готовых изделий, продающихся под конкретные марки авто. Но этот недостаток преодолим, если вы сами приметесь за дело и изготовите наружную сетку с обрамлением своими руками, о чём будет рассказано далее.

Заводской комплект сеток для автомобиля Renault Kaptur

Разновидности защитных сеток

Большое разнообразие сетчатых экранов, предназначенных для дополнительной защиты радиатора, обусловлено использованием различных технологий изготовления этих автоаксессуаров, а также большим спектром современных материалов, применяемых при их изготовлении. Не удивительно, что сегодня имеется возможность подобрать этот декоративный элемент, идеально подходящий по цветовому решению, форме и размерам вашему автомобилю. Рассмотрим более подробно все вышеупомянутые факторы.

Способ изготовления

И заводские сетки, и те, которые изготавливаются крупными и совсем крохотными тюнинговыми фирмами, используют целый ряд различающихся технологий:

• сварной способ характеризуется рисунком сетки, имеющим хорошо различимый даже издали объём;
• плетёная сетка производится по технологии, схожей с производством текстиля, однако здесь вместо ниток объектом плетения выступает металлическая проволока небольшого диаметра;
• витой способ требует использования специальных станков, которые выполняют решётку в виде пчелиных сотов – с идеальными шестигранниками;
• литая технология используется для производства сеток из полимерных материалов;
• просечно-вытяжной способ представляет собой технологию вырубки прорезей в листовом металле с помощью мощного пресса. При необходимости сетка может вытягиваться, образуя ромбический рисунок вместо квадратного;
• технология рабица предусматривает переплетение определённым способом отдельных проволочек.

Все указанные способы, кроме последнего, позволяют получить на выходе сетку с жёсткой пространственной структурой, которая характеризуется постоянством геометрии. Рабица же характеризуется наличием поперечно расположенных рядов проволоки, которые могут в известных пределах перемещаться, поэтому их крепление требует определённой сноровки.

Как правило, декоративная сетка в результате отделения (вырезания) из рулона имеет заострённые края, которые следует перед монтажом обработать, чтобы не навредить кузовным элементам или бамперу. Иногда для этих целей края обёртывают подходящей по диаметру изоляцией, снятой с кабеля.

Материал изготовления

Существует три большие группы материалов, из которых изготавливается защитно-декоративные элементы для радиаторной решетки:

• полимеры (самые достойные представители класса – полипропилен, полиэтилен, капрон);
• сталь (обычная с хромированием или нержавеющая);
• цветные металлы (медь, различные алюминиевые сплавы, латунь).

Если рассматривать сетку с отточки зрения удобства монтажа, то здесь предпочтение следует отдать полимерным изделиям:

• они легко режутся ножовкой по металлу или ножницами;
• обычно кромка защитной решётки не нуждается в дополнительной обработке;
• материал при любых условиях сохраняет изначальную пространственную форму;
• современные пластиковые изделия абсолютно устойчивы к ультрафиолетовым лучам, температурным скачкам и воздействию влаги.

В числе основных недостатков можно назвать относительно невысокую прочность – при воздействии крупного камня, врезающегося на большой скорости, возможно возникновения дефектов и повреждение сетки.

Алюминиевая сетка для защиты радиатора считается более универсальной, особенно если она изготовлена по технологии «просечка». Среди её достоинств – возможность окраски и применения технологии хромирования, лёгкость в изгибании с целью придания нужной формы. Алюминий более стоек к механическим воздействиям и агрессивным средам. При возникновении вмятин их можно подкорректировать, не демонтируя защитный экран.

Латунные и медные изделия более дорогостоящие, при этом их декоративные свойства гораздо выше. Со временем такие дополнительные решётки приобретают непередаваемый налёт старины. При желании их легко очистить посредством металлических щёток, коррозии они не боятся.

Выбирая материал изготовления сетки, убедитесь в том, что изделие сочетается со штатной радиаторной решёткой и другими рядом расположенными кузовными элементами. Если вы не в состоянии определить, диссонирует ли сетка с экстерьером авто, обратитесь за помощью к специалистам.

Цветовое решение

Большинство тюнинговых ателье отдаёт предпочтение хромированным деталям. Неудивительно, что такие сетки встречаются чаще всего. Однако не менее привлекательно будет смотреться и изделие универсального чёрного цвета. Латунные экраны или сетки из меди подойдут не под любой цвет.

Многие автовладельцы предпочитают окрашивать накладную решётку в основной цвет кузова машины, но есть и любители контрастных решений. Словом, цвет декоративной сетки на решётку радиатора автомобиля может быть любым, в зависимости от ваших предпочтений и вкусов.

Значение тюнинга

Тюнинг – доработка машины, которая позволяет улучшить её внешний вид и изменить заводские характеристики. С помощью тюнинга увеличивается эффективность и мощность двигателя, улучшаются подвески и работа тормозной системы.

Тюнинг решётки позволяет улучшить внешний вид автомобиля, а также повысить защиту радиатора. С помощью доработки можно скрыть повреждения и дефекты.

Основные варианты

Перед началом работы нужно определить окончательный вид решётки. Существует несколько разновидностей доработок. От выбранного вида зависит, какие материалы и инструменты будут использоваться в работе.

Чаще всего радиаторную решётку заменяют металлической мелкоячеистой сеткой. Также используется конструкция из ABS-пластика или стеклопластика. При помощи силиконового клея на деталь можно крепить различные декоративные элементы (например, лейблы марок, буквы и даже рисунки).

Делая тюнинг своими руками, необходимо избегать частичного или полного перекрытия потока воздуха через решётку. Иначе из-за снижения эффективности системы охлаждения возможен перегрев нижней части кузова.

Как тюнинговать самому?

Самостоятельная доработка решётки радиатора выполняется в несколько этапов.

Снимаем заводской радиаторный элемент

Для проведения работ деталь нужно снять. Обычно решётка фиксируется с помощью болтов и саморезов. Но современные модели оснащены пластиковыми защёлками. Демонтаж проводится аккуратно, чтобы не повредить крепежи и пазы, предназначенные для них. Снять решётку можно примерно за 20 минут.

Это интересно: Как выбрать надёжную и долговечную канистру для бензина? 7 характеристик, на которые стоит обратить внимание

Делаем диодную подсветку

Светодиодная подсветка размещается по периметру снятой детали. Для её монтажа заранее следует продумать подключение. Её нельзя крепить на части, которые нагреваются в процессе движения. Лучше всего устанавливать диоды на рёбра решётки. Надёжно зафиксировать ленту можно с помощью силикона или быстросохнущего клея.

Оборудуем хромированную защиту

Хромированная накладка на защиту радиатора придаст старой конструкции зеркально-металлический блеск. При её создании на поверхность изделия наносятся специальные связующие вещества. Они сушатся при температуре +65 °C.

Работа предполагает выполнение следующих действий:

• с помощью распылительного пистолета наносится слой активатора (например, СТ. 2516);
• затем решётка промывается дистиллированной водой;
• сдвоённым пистолетом далее наносится «Метахром» и восстановитель.

Значительно упростить работу может заранее приобретённая накладка на радиаторную защиту.

Положительные моменты

Здоровое зерно в таком усовершенствовании автомобиля есть, особенно если вы летом часто передвигаетесь по трассе, из одного города в другой. Все дело в том, что у современных автомобилей большие радиаторы (которые могут уходить далеко вниз) и двойные решетки которые их должны защищать. Одну крепят между фарами, а вот вторую сейчас многие производители встраивают в нижнюю часть бампера.

Решетки должны защищать — но не защищают! А почему? Все потому что сейчас они зачастую несут чисто дизайнерские решения, есть крупная ячейка, куда пролетит не то что муха, а реально большой камень из под колес впереди идущего автомобиля.

Все это реально может нанести урон поверхности радиатора, пробить конечно сложно, но забить мухами или пухом – запросто. И тут решение закрепить защитную сетку очень даже обосновано, ведь все насекомые пух и прочая прелесть наших дорог будет оседать именно на ней. И вы легко все это сможете смыть на ближайшей мойки.
