Противотуманки на гранту: выбор и установка

Проверка работы противотуманных фар и окончательная сборка

Перед тем как приступить к сборке всех собранных элементов, необходимо проверить все на работоспособность.

В первую очередь проверяем все места креплений на надёжность фиксации — это касается как проводов, так и самой блок фары. После чего подключаемых клемму к аккумуляторной батарее и смотрим как работают световые элементы. Если все получилось и работает, собираем все в порядке обратном снятию и наслаждаемся выполненной работой.

Как вы могли убедиться сами, для того чтобы провести грамотную и правильную установку ПТФ на лада гранта не требуется больших умений и знаний. Достаточно лишь строго следовать нашей инструкции и сохранить сноровку и терпение.

Последним шагом будет регулировка ПТФ, чтобы поездка на автомобиле была безопасной не только для вас, но и для всех остальных водителей, следующих во встречном направлении.

Подключение ПТФ в Гранту

Проводку можно взять от Лада Приоры (цена 400рублей), но учтите, что в этом комплекте не хватит провода, но его длины хватит, чтобы закрепить реле в монтажном блоке под капотом. Тогда управляющий провод от кнопки придется тянуть к реле через заглушку над педалью газа. Питание кнопки берем от габаритов, либо от зажигания. Питание на реле берем рядом с аккумулятора, после реле в силовые провода на ПТФ врезаем гнезда предохранителей. Схем подключений ПТФ множество, какая Вам больше понравится, выбирайте сами: 1) Включение ПТФ на отдельную кнопку с индикатором. Вот так: Схема и описание: Недостаток такого подключения — отсутствия индикации ПТФ в приборной панели. 2) Включение ПТФ с кнопки задних противотуманных фар. Подключаем обмотку реле коммутации ПТФ к проводу идущему к лампе заднего противотуманного фонаря. Снимаем МУС (модуль управления светотехникой), разъем сзади. Цвет провода смотрим по схеме.

Таким образом, при включении ПТФ высвечивается символ на приборке, но недостаток в том, что ПТФ работает только с ближним и дальним. 3) Включение ПТФ через МУС, точнее его электрическую часть. Добавляем микрик. Микрик был взят с ногами, чтоб через плату провести. Размечаем его положение, сверлим два отверстия под ноги и два рядышком для проводов. Снаружи пропускаем провод и сзади припаиваем. Один конец провод на папу 31 с микрика, второй провод через дырочку вывел наружу. Подсветка кнопки: на светодиодную ленту припаиваем светодиод, вырезаем только квадратик с диодом и приклеиваем перед микриком. Подключаемся к светодиоду у кнопки заднего ПТФ. Придется сломать перегородки из-за проводов. Кнопка ПТФ от Приоры (шляпка с иконкой фары) скрещивается с нашей кнопкой-заглушкой. То есть с кнопки ПТФ Гранты срезаем верхушку, а на ее место приклеил кусок Приоровской кнопки. Она по высоте меньше из-за прямоугольного окошечка, поэтому шпаклюем, шкурим, выравниваем ее. Если не дорабатывать МУС Гранты, то на установку и подключение ПТФ потребуется не более 3 часов времени.

Монтаж ПТФ (фото-инструкция)

Как вы уже могли заметить, бампер Лады Гранта представляет из себя единую отлитую форму из пластика, в корпусе которого и расположены места для противотуманных фар, скрытые заглушками. Следующим этапом будет вырезание этих заглушек.

1. Лучше всего в первую очередь разметить место для выреза.
2. Проводить эту работу следует с повышенной тщательностью и аккуратностью. Для того чтобы вырезать отверстия можно использовать как обычный канцелярский нож, так и более профессиональное оборудование — бормашину.

Отверстие вырезаем как можно аккуратнее.

Зачищаем все края от неровностей.

Крепим противотуманки с помощью болтов.

Установка ПТФ через отдельную кнопку

Для того, чтобы подключить противотуманные фары на Лада Гранта, не надо с нуля покупать весь комплект проводки, реле и дополнительных деталей.

Достаточно лишь взять специальный комплект для подключения ПТФ для автомобилей Лада семейства калина/приора/гранта. Такой комплект включает в себя все необходимые материалы, а также подробную инструкцию по установке. Всё же, как правило самый главный недостаток этой проводки — короткие провода для кнопки включения ПТФ, но они без проблем удлиняются путём врезания необходимой длины проводов.

Всё необходимое в этом наборе уже присутствует.

Установку следует проводить строго по инструкции, выводя провода от ПТФ, непосредственно к монтажному блоку, по бамперу и лонжерону проложив проводку к самой кнопке

Важно зафиксировать все провода пластиковыми хомутами и уложить провода в гофрированную трубку там, где их износ максимально возможен

Схема подключения ПТФ

Подключение проводим строго по этой схеме:

При подключении ПТФ по такой схеме, гарантированно всё будет работать.

Единственным минусом такого варианта подключения ПТФ будет отсутствие сигнальной лампы на панели приборов.

Инструкция по установке фар для «чайников»

Весь процесс оборудования автомобиля «противотуманками» можно разбить на несколько этапов:

Снятие переднего бампера

Алгоритм снятия бампера

Для доступа к болтам крепления снимают передний номерной знак

При открытом капоте находят и вывинчивают болты, крепящие решётку радиатора

Следующим этапом выкручивается один из болтов и пара саморезов, крепящих бампер,

Вывинчивают по паре саморезов с одной и с другой стороны бампера

Вывинчивают четыре самореза в колесных арках — по паре с каждой стороны

Установка фар своими руками

Для «Лады Гранты» сегодня предлагаются фары двух видов:

Какой нужен инструмент

Кроме фар, для оборудования автомобиля ПТФ необходимо иметь в наличии:

Специалисты рекомендуют производить установку фар в соответствии со следующим планом:

В центре выемки сделайте отверстие размером 10 мм для начала вырезки

Начиная от центра отверстия, аккуратно вырежьте круг необходимого размера

После вырезки отверстия под фару обработайте его шкуркой так, чтобы оно не выходило за пределы внешнего диаметра

Закрепите фару с помощью саморезов

После установки фары промажьте все стыки герметиком

Последний пункт инструкции необязателен к выполнению. Однако специалисты рекомендуют не пренебрегать им, в противном случае в щели может попадать грязь, снег или вода.

Описанные выше шаги в той же последовательности повторяют для установки второй фары.

Как сделать проводку и подключить фару

Для подключения ПТФ понадобятся различные инструменты:

Монтажный набор для подключения противотуманных фар на Гранте заметно облегчит работу автовладельца

План подключения «противотуманок» выглядит так:

Для проводки под капотом снимите площадку под АКБ

Начните прокладку провода от правого брызговика вдоль передней части капота

Разъём для второй фары (чёрный провод в правой части картинки)

Можно провести в салон через отдельное отверстие (для этого нужно вырезать отверстие) или через резинку возле трубок гидрокорректора

С прокладкой проводов под капотом закончено.

Теперь можно установить АКБ на прежнее место и прикрепить бампер. На схемах ниже указано, где можно закрепить массовые клеммы с правой стороны.

Правая фара: один из концов, как принято в электрике, крепится «на массу»

Аналогично крепят клеммы и с левой стороны.

Левая фара крепиться «на массу» аналогичным способом

Подключение ПТФ в салоне

Кнопку включения можно сделать двумя путями:

Как поставить кнопку

Первый способ подробно описан в инструкции к набору. Так будет выглядеть схема установки с помощью кнопки из монтажного комплекта.

Первый вариант установки — включаем фары отдельной кнопкой

Здесь стоит упомянуть о правилах подключения. Синий провод соединяют с «плюсом» зажигания, белый — с «плюсом» от габаритных огней, чёрный — на «минус». Реле в системе должно быть обязательно. Сила тока при работающих фарах доходит до 35 А, поэтому без него кнопка долго не протянет. Питание на реле подаётся от блока предохранителей или напрямую от АКБ, как показано на схеме.

Схема с использованием МУС

Этот вариант сложнее, зато позволяет вывести индикацию работы «противотуманок» на приборную панель. Дополнительно к монтажному набору понадобится приобрести клеммы типа «Лира» (большие и маленькие).

Клеммы «Лира». Маленькие (вверху), большие (внизу)

Кроме этого, потребуется блок МУС от Гранты «Люкс». В продаже есть два вида этого модуля, различия между которыми заключаются в наличии ещё одной позиции переключателя и дополнительных контактов. Цена МУСов также различается почти на треть.

МУС: вид спереди (слева 4 положения, справа — три)

Кроме этого, в наличии должны быть:

МУС: вид сзади (слева 4 положения, справа — три)

Порядок установки выглядит так:

Отвинтив один винт (на переднем плане) и сняв защёлки, вытащите МУС из панели

Сняв ручку с гидрокорректора фар, открутите фиксирующую гайку и утопите его в приборную панель

Винт, крепящий блок, надо отвернуть

Блок предохранителей нужно перевернуть, чтобы подвести питание для будущих фар

Розовый и синий провода — «плюс» для питания фар

Даже если фар нет — места для их предохранителей предусмотрены

Соответствующие провода нужно выводить и подключать ко внешним контактам

Схема подключения ПТФ по второму варианту

Какие противотуманки лучше для Гранты: Киржач или Bosch

В более дорогих комплектациях на Ладу Гранта с завода устанавливают комплект противотуманных фар производства ООО Автосвет, г. Киржач. Судя по отзывам владельцев, работают они неплохо.

Есть также набор, произведенный в Тольятти, которым тоже комплектовались заводские автомобили. Его номер по каталогу 2190-3743010 и 2190-3743011.

https://www.youtube.com/watch?v=ytdevru

Средняя цена неплохих отечественніх противотуманок — около 40-50 долларов.

В комплект ПТФ для Гранты входит:

1. Реле противотуманок.
2. Соединительные провода в комплекте с разъемами.
3. Кнопка включения ПТФ.
4. Около трех метров гофры.
5. Противотуманные фары.

По выбору лучших противотуманных фар на Гранту существует масса мнений. Как правило, публика не сильно доверяет недорогим китайским брендам, которых тоже полно на рынке. Им предпочитают ПТФ ООО Автосвет (Киржач) и рязанские Bosch. Есть мнение, что:

• бошевские противотуманки оборудованы более толстыми стеклами, имеют клапана для отвода влаги;
• расстояние от лампы до стекла в рязанских ПТФ больше, поэтому стекло не так нагревается и не раскалывается;
• ПТФ Киржач часто страдают от повреждения стекол, как из-за температурных перепадов, так и из-за механических повреждений.

Противотуманки третьего типа, от комплектации SE в штатное место в бампере многие устанавливать не рекомендуют из-за неважного качества сборки и тонкого стекла. Чтобы поставить ПТФ на Гранту, нужно потратить от силы несколько часов, причем большая часть времени уйдет на разводку проводов и снятие-установку бампера

Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь

Чтобы поставить ПТФ на Гранту, нужно потратить от силы несколько часов, причем большая часть времени уйдет на разводку проводов и снятие-установку бампера. Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь.

Схема подключения противотуманок

1. Провода должны иметь минимально достаточную длину, поэтому прокладка выполняется аккуратно и внимательно. Чтобы провести провода питания от ПТФ в салон к кнопке включения, реле и предохранителям, снимаем левый локер, укладываем на рамке радиатора провода с гофрой с помощью пластиковых хомутов на пистонах.
2. Минус от каждой лампы прикручиваем не на первую попавшуюся шпильку или болт, а на штатное место, с противоположной стороны радиаторной рамки. В этом случае мы будем спокойны за клемму массы, поскольку в этом месте редко бывает вода, окисляться клемма не будет.
3. На задней части подкрылка находим резиновый уплотнитель, вынимаем его и протягиваем сквозь него жгут проводов в салон под монтажный блок.
4. Вставляем клеммы от проводов ПТФ в монтажный блок — правые ПТФ на предохранитель F16 номиналом 10А, левые на предохранитель F17 такого же номинала.
5. В каждом наборе есть двойной провод, который нужно подключить одним концом к контакту реле ПТФ 87, двумя другими — к предохранителям F16 и 17.
6. Теперь прикручиваем массу в салоне. Если не хватает штатного провода, не натягиваем его до состояния струны, а находим новый, обжимаем новую клемму и прикручиваем массу в надежном месте к кузову.
7. Проверяем разводку по монтажному блоку — контакт от ножки 87 подключен двойником, масса от ножки реле 86 прикручена к кузову, силовой провод от замка зажигания установлен на ножке 30 реле.
8. Устанавливаем кнопку включения ПТФ. Ее место — на центральной консоли возле кнопки обогрева заднего стекла. Если мы правильно протянули провода, длины должно хватить. Подсветку и массу берем с кнопки обогрева стекла, 12 Вольт берем от замка зажигания, остальные провода — согласно схеме.

Проверяем работу кнопки и ПТФ, предварительно проверив все соединения и накинув массу на аккумуляторе. Сборку проводим в обратной последовательности. Остается отрегулировать положение противотуманок так, чтобы они не слепили встречных водителей.

Подготовительный этап (выбор ПТФ на Лада Гранта)

Для того, чтобы вмонтировать ПТФ в Ладу Гранту, потребуются специальные места установки. Благо в стандартном бампере уже с завода предусмотрены такие штатные места. Их размеры полностью схожи и идентичны с ПТФ от «Калины» и имеют два различных вида.

Первый продаётся под торговой маркой «Bosch» г. Рязань и имеет плоское стекло блок фары, а фары с выпуклым стеклом выпускаются под производством г.Киржач. У двух этих типов фар имеется одинаковые крепления, поэтому о том, какие фары покупать лично для себя выбирайте самостоятельно.

С левой стороны ПТФ от «Bosch» (ЛУЧ), с правой стороны «Киржач».

Первый этап установки

В первую очередь перед установкой подготовьте рабочее место к работе, проверьте комплект противотуманных фар на целостность и также комплект для подключения ПТФ на наличие всех проводов, реле и предохранителей. Если вы до настоящего времени никогда не занимались установкой подобных световых элементов самостоятельно, то внимательно изучите схему электропроводки автомобиля и схему подключения ПТФ.

Проверка работы противотуманных фар и окончательная сборка

Перед тем как приступить к сборке всех собранных элементов, необходимо проверить все на работоспособность.

В первую очередь проверяем все места креплений на надёжность фиксации — это касается как проводов, так и самой блок фары. После чего подключаемых клемму к аккумуляторной батарее и смотрим как работают световые элементы. Если все получилось и работает, собираем все в порядке обратном снятию и наслаждаемся выполненной работой.

Последним шагом будет регулировка ПТФ, чтобы поездка на автомобиле была безопасной не только для вас, но и для всех остальных водителей, следующих во встречном направлении.

Анализ отзывов владельцев Лада Гранта лифтбек

• Grant-Eject (https://www.drive2.ru/l/6512513/): лампы седана отличны от лифтбека. В первой модификации они совмещены, в лифтбеке раздельно.
• Diyk: на седанах часто потеют задние фонари, в лифтбеке недостаток устранен;
• Silica Gel: для быстрого выведения влаги крепят на двусторонний скотч поглотитель влаги для обуви. Хватает на непродолжительное время, но зато эффективно. Улучшение герметизации задних фонарей — как альтернативный вариант.
• Grant-Eject: недостаточная фиксация способствовала выпадению фонаря в процессе движения.
• LADA Granta 2012 (https://www.zr.ru/content/articles/832528-lampy-primenyaemye-v-avtomobile-lada-granta/): автомобиль надежный, неприхотливый, при условии умеренного стиля вождения. За время эксплуатации в пять лет поломки типичные, характерные.

Какие ПТФ ставить на Гранту?

На сегодняшний день в продаже можно найти противотуманки на Лада Гранта в двух вариациях — с плоским стеклом либо сферическим. В данном случае выбор устройств полностью зависит от предпочтений автовладельца. Как пишут наши соотечественники в своих отзывах, сферическое стекло по своей конструкции является более прочным и крепким. Такие выводы автолюбители делают потому, что оно обладает лучшим сопротивлением по отношению к вибрациям, а также ударам камней. В продаже можно найти специальные ПТФ для Гранты Лифтбек, они могут устанавливаться на эту модель авто, но обычно автовладельцы используют противотуманки от Калины (автор видео — Владимир Геннадьевич).

Подготовительный этап (выбор ПТФ на Лада Гранта)

Для того, чтобы вмонтировать ПТФ в Ладу Гранту, потребуются специальные места установки. Благо в стандартном бампере уже с завода предусмотрены такие штатные места. Их размеры полностью схожи и идентичны с ПТФ от «Калины» и имеют два различных вида.

Первый продаётся под торговой маркой «Bosch» г. Рязань и имеет плоское стекло блок фары, а фары с выпуклым стеклом выпускаются под производством г.Киржач. У двух этих типов фар имеется одинаковые крепления, поэтому о том, какие фары покупать лично для себя выбирайте самостоятельно.

С левой стороны ПТФ от «Bosch» (ЛУЧ), с правой стороны «Киржач».

Первый этап установки

В первую очередь перед установкой подготовьте рабочее место к работе, проверьте комплект противотуманных фар на целостность и также комплект для подключения ПТФ на наличие всех проводов, реле и предохранителей. Если вы до настоящего времени никогда не занимались установкой подобных световых элементов самостоятельно, то внимательно изучите схему электропроводки автомобиля и схему подключения ПТФ.

Возможные проблемы и неисправности

Ближний свет Лада Гранта недостаточно хорошо освещает правую обочину, поэтому дополнительная оптика станет отличным помощником и обеспечит яркий световой поток.

В процессе установки можно столкнуться со следующими проблемами:

• залом уголков крыльев при демонтаже бампера;
• повреждение колодок электропроводки;
• неправильное подключение или замыкание провода.

Бампер на Гранте выполнен в виде одной большой детали, поэтому при демонтаже могут возникнуть проблемы в виде повреждений передних крыльев, поэтому снимать бампер нужно вместе с помощником одновременно с двух сторон.

Если при пробном включении оптики ничего не горит, скорее всего, повреждены штекеры из-за неправильного подключения. Чтобы исправить проблему, меняют раъем. Если лампы на секунду загораются, а потом свет выключается, это может свидетельствовать о неисправности реле.

Устройство противотуманок

Штатные противотуманки оборудованы пластиковым креплением, которое удерживает оптику в бампере Гранты. Устройство рефлектора позволяет эффективно освещать дорожное полотно благодаря низкому расположению в бампере и широкому горизонтальному лучу.

Всего выделяется несколько видов оптики:

• галогеновые;
• светодиодные.

Классические галогеновые лампы устанавливаются во все штатные противотуманки большинства автомобилей. Детали из диодов не способны выдавать луч правильной формы и качественно освещать дорогу в темное время суток. Такие противотуманки часто используются как дневные ходовые огни.

Самостоятельная разборка

Снятие и разборка противотуманок Гранты может потребоваться в случае треснутого стекла или случайного попадания воды.

Для демонтажа:

1. Снимите бампер.
2. Отключите фишки.
3. Открутите крепеж противотуманок.

Чтобы демонтировать фары без съема бампера, потребуется подъемник и отгибание подкрылков. Разборка фары Лада Гранта потребует использование картонной коробки, промышленного фена и плоской отвертки.

Для вскрытия фары нужно:

1. Поместить детали в коробку и закрыть крышку.
2. Прорезать отверстие на боковой грани и установить фен на 5-7 минут.
3. Вынуть фары и аккуратно подковырнуть стекло отверткой.

Новое стекло устанавливается с помощью черного или прозрачного герметика в зависимости от оттенка фар.

Установка противотуманок на Лада Гранта своими руками: схема подключения ПТФ

Автомобиль, оснащенный противотуманными фарами как нельзя кстати придётся для поездок в условиях ограниченной видимости, тумана и иных неблагоприятных погодных условий. Ещё одним немаловажным этапом будет грамотная установка и регулировка этих элементов внешнего освещения. Не смотря на то, что противотуманные фары устанавливались с завода не во всех комплектациях Лады Гранта, установить их своими руками не составит большого труда.

О том, как правильно и безопасно внедрить в вашу систему освещения противотуманные фары на Ладу Гранту своими руками и получить от всего этого ощутимый результат, читайте ниже в нашем материале.

Установка противотуманок на Ладу Гранту

Противотуманные фары (ПТФ) для автомобиля – опция необязательная. Однако их наличие дает много преимуществ. Они расширяют пучок света и таким образом улучшают обзор при тумане, снегопаде, сильном дожде, а также в ночное время суток. Кроме того, внешний вид машины сильно выигрывает – становится более дерзким, стильным и законченным.

Многие модели ВАЗ, особенно в бюджетных базовых комплектациях, не имеют ПТФ. Одна из таких – Лада Гранта. Но не стоит отчаиваться. Собственноручно установить на Гранту противотуманки не трудно, а стоимость в этом случае будет минимальной.

Внимание! Важным условием в таком деле будет наличие хотя бы минимального представления о работе с электрикой. В противном случае, лучше обратится в мастерскую

Противотуманные фары на Гранту представлены на рынке в двух видах: со сферическим и с плоским стеклом. Каждый владелец машины по своему вкусу выбирает противотуманки на Гранту, цена которых начинается с суммы 1200 рублей за пару. По отзывам водителей, сферическое (выпуклое) стекло более крепкое, оно лучше сопротивляется ударам камней.

Перед тем как установить противотуманные фары Гранта, придется провести подготовительные работы. Осмотрите передний бампер – в его нижней части есть штатные штампованные места под ПТФ.

На моделях более позднего производства в этих местах устанавливаются заглушки, которые можно просто выдавить. Здесь же будет рассказано, как установить противотуманные фары на Лада Гранта в случае, если их нет.

• качественные противотуманные фары Лада Гранта,
• монтажный набор для подключения ПТФ Гранта,
• отвертки «плюс/минус»,
• дрель и любое тонкое сверло,
• наждачный камень подходящего диаметра, напильник или мелкозернистая наждачная бумага,
• нож канцелярский,
• кусачки,
• комплект ключей.

Далее проводится установка ПТФ на Гранту своими руками по описанному ниже алгоритму.

1) Во-первых, отсоединяем минусовую клемму от аккумулятора. Этот шаг просто необходим, так как любая работа с электрикой требует предварительного обесточивания.

2) Снимаем передний бампер. Для этого откручиваем болты крепления решетки радиатора и бампера, два болта, расположенные под номером, и болты нижнего крепления. Затем выворачиваем саморезы, которые крепят бампер снизу к подкрылкам и в колесных арках

Аккуратно вытаскиваем бампер, осторожно раздвигая в стороны его уголки

3) Ставим бампер на ровную поверхность. Чтобы подготовить место под туманки на Гранту, воспользуемся дрелью. По периметру штампованной выемки сверлим отверстия.

Затем избавляемся от заглушки с помощью ножа. Края отверстия получаются неровными – сглаживаем их наждачным камнем, зажатым в дрель, напильником или мелкозернистой наждачной бумагой.

С другой стороны бампера производим такие же операции.

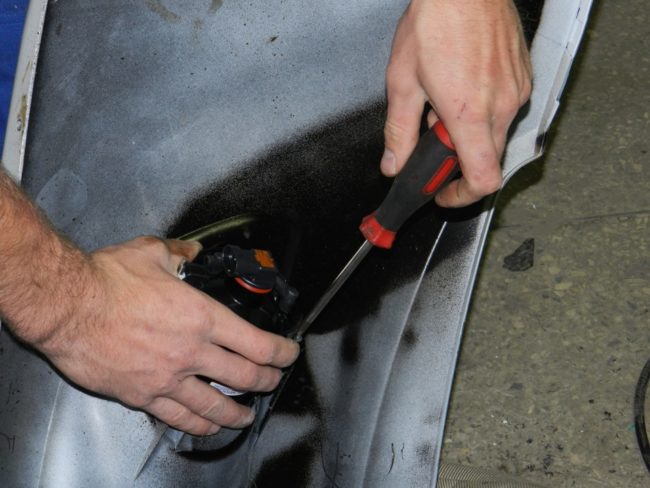

4) Вставляем корпус фары в посадочное место и фиксируем его саморезами – таким образом выполняется установка ПТФ на Гранту.

https://www.youtube.com/watch?v=ytpressru

5) Далее осуществляем электромонтаж ПТФ. Схема подключения находится в инструкции к монтажному набору. Провода в салон автомобиля заводим через подкапотный отсек и отверстие для проводки монтажного блока.

6) Устанавливаем в монтажный блок реле и предохранитель, отвечающие за фары противотуманные Гранта. Один из проводов нужно подсоединить к кнопке, включающей задние ПТФ. Такой вариант подключения к модулю управления светотехникой (МУС) наиболее прост в исполнении, и данные о работе прибора будут выводиться на приборную панель.

7) Навешиваем бампер на место, одновременно втягивая провода ПТФ в подкапотное пространство. Надежно закрепляем их стяжками.

8) Подсоединяем клемму к аккумулятору и проверяем, как работают на Лада Гранта противотуманные фары. При необходимости, регулируем пучок света ПТФ в один уровень с ближним светом фар.

Противотуманные фары Гранта Лифтбек монтируются аналогично.

Чтобы купить противотуманки на Гранту, достаточно заехать в любой автомагазин, либо заказать их по интернету, не выходя из дома. Совсем немного времени потребуется, чтобы установить противотуманные фары на Гранту, цена на них вполне приемлема, а преимущества использования окупят все затраты.
