Установка парктроника своими руками

Монтаж проводов и подключение заднего парктроника

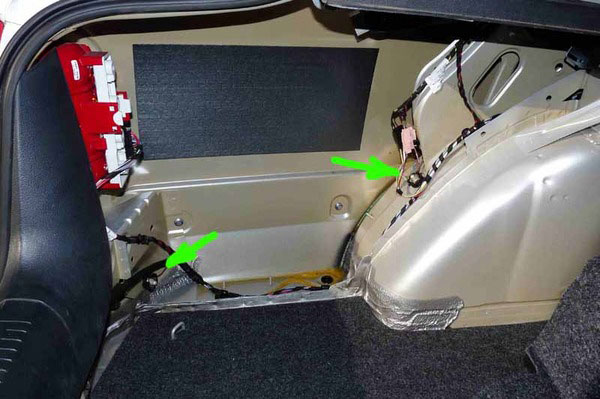

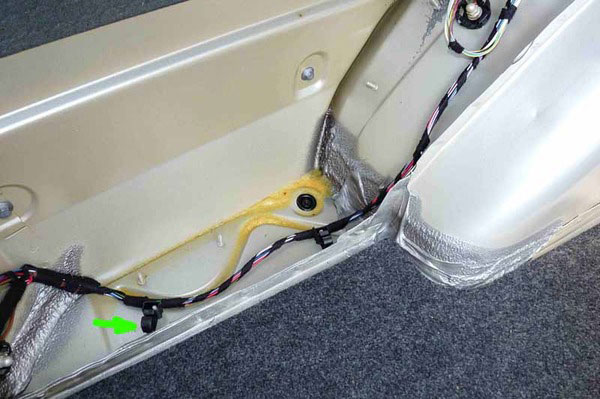

• Завершив установку датчиков парктроника своими руками, надо проложить провода. Подключиться к массе можно в любой из двух обозначенных на рисунке точек.

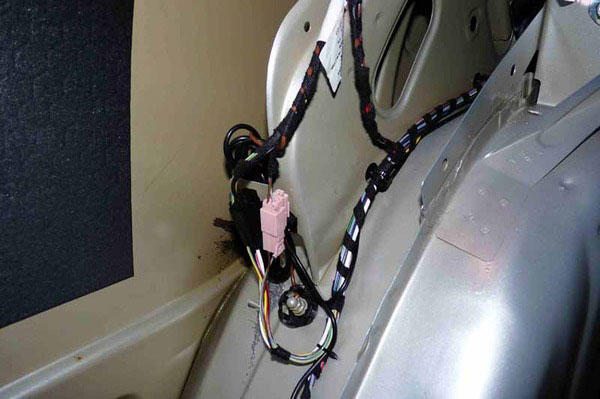

Плюсовой провод можно подключить в разъем заднего фонаря (припаять к клемме провода и пропустить в общем жгуте).

Провода к датчикам при самостоятельной установке парктроника можно пропустить через задние фонари (для этого их придется снять).

Далее надо выбрать место для установки блока, связать и спрятать излишки проводов.

Дисплей можно установить у основания левой стойки.

Провод от дисплея прикрепить к штатному пучку, а излишки спрятать.

Наконец, можно подключить все провода к блоку управления и произвести диагностику электрооборудования.

Диагностика и варианты ремонта

Очистить нужно также и места, где они расположены. То есть внутреннюю часть бампера под лентой и гнезда, в которых установлены датчики. Не помогает – осматриваем приемопередающие устройства.

Если на металлизированной ленте нет повреждений, то причина неисправности ленточного парктроника, в других частях прибора.

Когда определили нерабочий датчик, то сначала его стоит просушить, возможно, в него просто попала влага. Если так, то после просушки он начнет работать в штатном режиме, если нет, вскроем его, возможно, что повреждена мембрана, ее можно заменить. Но доверить замену мембраны лучше мастеру, поскольку такая работа требует навыков.

Возможно, что при осмотре будет установлена и причина неисправности, например, налет грязи или пыли, или накипи. Накипь может свидетельствовать о пришедших в негодность радиодеталях, например, конденсаторах.

Наиболее распространенные неисправности и способы их устранения

1. Включен задний ход, а парктроник не подает сигнала. Возможно, что блок управления не подключен к питанию или неправильно смонтирована, нарушена проводка. В этом случае изменяем схему подключения, восстанавливаем целостность проводки. Обязательно проверяем надежно ли заземление блока.
2. Расстояние до помехи определяется неправильно. Возможно, что имеется загрязнение датчиков. Нужно почистить датчики.
3. Прибор часто срабатывает на несуществующие препятствия. Возможно, что парктроник настроен на высокую чувствительность или имеется загрязнение датчиков. Нужно провести перенастройку блока управления или почистить датчики.
4. Парктроник не определяет вообще никаких помех. Возможно, что прибор настроен на низкую чувствительность, опять же загрязнены датчики или помеха находится в так называемой мертвой зоне парктроника. Нужно или повысить чувствительность устройства, или почистить датчики, перестроить схему установки датчиков, добавить например, в существующую схему еще несколько штук.
5. У ленточного парктроника возникают такие же неисправности, что и у парктроника с датчиками. Может быть повреждена лента парктроника. Неисправности могут возникнуть и при загрязнении места расположения ленты. Встречаются неисправности соединительных проводов и блока управления парктроником. Действия при диагностике устройства и ремонте, собственно, такие же, как и при работе с другими типами парктроников.

Передний парктроник: подключение, схема и монтаж своими руками

Никакое, пусть даже самое высокотехнологичное оборудование, не сможет заменить уверенность и правильность действий, если есть опыт. Руки, быстрота реакции, острое зрение водителя гораздо важнее, чем все существующие вспомогательные системы. Однако мастерство вождения может прийти только с опытом (а возможно, и с царапинами на кузове машины). Чтобы свести к минимуму проблемы из-за неумелой парковки, человечество придумало парктроник. Естественно, эти приборы не являются панацеей и не могут работать так же, как глаза и руки. Но парктроники смогут спасти от царапин и столкновений на тесных парковках. Прибор будет очень полезен начинающим водителям, особенно если он правильно подобран. Но купить его – это только половина дела. Нужно еще грамотно установить и подключить передний парктроник, а также настроить систему. В сегодняшней статье мы расскажем, как это сделать.

Как происходит установка переднего парктроника

Установка переднего парктроника своими руками — процедура, требующая внимательности и аккуратности. Водителю нужно сделать в бампере небольшие отверстия, чтобы вставить в них сенсоры. Работа выполняется при снятом бампере, поскольку внутри оболочки лежит электропроводка.

Кабели, с вою очередь, должны быть проложены через моторный отсек. Они не должны никак соприкасаться с радиатором охлаждения и выхлопным коллектором. Лучше всего, если водитель разместит кабели в рукав и прикрепит их к жгуту электропроводки.

Установив датчики, автолюбитель должен еще раз проверить правильность монтажа и прокладки кабелей. Если некоторые детали были подключены неправильно, то на дисплее загорятся элементы, указывающие на местоположение неполадок.

Дисплей

Информационный дисплей размещается в машине после установки датчиков. Табло представляет собой либо ЖК-экран, либо блок с индикаторами.

Инструкция по установке монитора:

 Для начала нужно выбрать место на приборной панели. Ничего не должно перекрывать шоферу обзор.

 После этого стоит подумать над маршрутом прокладки кабеля к контроллеру.

 Перед установкой табло следует очистить поверхность от загрязнений.

 Удалить с устройства защитную пленку и установить на приборную панель.

 Присоединить коммутационный кабель.

Проводку к монитору протягивают под стойкой и запускают по потолку к багажному отделению.

Монтаж датчиков

Чаще всего управляющий блок устанавливают в багажник. Процесс монтажа начинают с задней части авто. Как уже говорилось, бампер требуется снять и помыть от грязи и пыли. Современные иномарки уже оснащены разметкой для прикрепления датчиков. Более старые машины ее не имеют, поэтому разметка наносится самостоятельно.

Сделав разметку, водитель должен просверлить отверстия и немного расширить их фрезой. Датчики вставляются в дырочки, а проводку закрепляют при помощи хомутов. Главное проследить, чтобы датчики расположились под углом 90° к земле.

Подключение

Существует несколько вариантов подключения переднего парктроника: с кнопкой, включением передачи, либо с нажатием на тормозную педаль. Самым простым методом является первый. Способ считается наиболее эффективным. Для реализации потребуется кнопка, которую устанавливают в удобном месте внутри салона.

Питание берется оттуда же, откуда берет питание, например, видеорегистратор. Когда двигатель запускается, питание начинает поступать. Когда мотор заглушается, то система выключается. Принцип работы простой, но не идеальный. Согласно правилам, система должна запускаться автоматом, если машина движется со скоростью 20 км/ч или меньше.

Советы и рекомендации

Прежде всего, при выборе парктроника нужно учитывать, что его дисплей может устанавливаться не только на торпедо, но также и на зеркале заднего вида или даже на крыше сзади.

Кстати, потолочный дисплей выдает «перевернутое» изображение и рассчитан на то, что оно отражается в зеркале заднего вида. Такое решение хорошо видно через зеркало заднего вида, что особенно удобно для водителей, которые привыкли парковать машину по зеркалам.

Еще можно отдельно выделить совмещенные камеры заднего вида и парктроники, установка таких решений не сильно отличается по сложности по сравнению с монтажом только датчиков парковочного радара.

Преимуществом подобных устройств является то, что парктроники данного типа выдают информацию о расстоянии поверх изображения с камеры заднего вида. В любом случае, при выборе парковочного радара нужно учитывать рассмотренные выше особенности.

Также добавим, что дополнительно многие владельцы красят датчики парктроника в цвет автомобиля в целях улучшения внешнего вида авто. Как правило, грамотно выполненная покраска не оказывает влияния на качественные датчики и на точность их срабатывания. Однако бывает и так, что дешевые парктроники могут работать некорректно в случае их окраски.

Параллельно следует отметить, что не рекомендуется размещать сам электронный блок парктроника возле электронных блоков автомобиля. То же самое можно сказать о проводке от парковочного радара. Дело в том, что возможны помехи, которые будут оказывать влияние на парктроник или на электрооборудование авто.

Монтаж парктроника с камерой заднего вида

• Она врезается в задний бампер (как датчики) или в крышку багажника. Для этого в комплекте даже есть фреза соответствующего диаметра.

С помощью «косых» шайб можно сделать нужный угол наклона.

Провода для питания видеокамеры и передачи видеосигнала можно протянуть в багажник через любую заглушку.

Питание для камеры можно взять от провода, который питает фонарь заднего хода. Для этого надо разъединить колодку, найти соответствующий контакт и подключиться к проводу клипсой.

После этого надо подключить камеру к монитору на панели приборов. Проводку обычно тянуть по левому борту (ее можно спрятать под обивкой салона). Если камера беспроводная, этого делать не надо. Когда камера установлена, на мониторе появится изображение.

Установка парктроника на ВАЗ 2113, 2114, 2115

Парктроником называют систему помощи при парковке, который сигнализирует о приближающимся объекте, используя при этом ультразвуковые датчики, которые рассчитывают расстояние до возможного объекта во время движения вперед либо назад. Парктроник особенно незаменим для автомобилей с тонированными окнами.

0:565

1:1070 1:1083

Система помощи при парковке работают следующим образом: на бампере автомобиля Ваз 2115 устанавливаются датчики, которые передают сигнал, в котором имеется информация о расстоянии до объекта на блок управления. Блок обрабатывает сигнал и посылает его на бипер и световые шкалы. Получается, что водитель получает информацию о том, что происходит спереди и сзади автомобиля. Сейчас попробуем произвести установку парктроника на задний бампер автомобиля Ваз 2115. Инсталлируем в машину парковочную систему с 4-мя ультразвуковыми датчиками. Для начала нам нужно подобрать место для установки блока световой и звуковой индикации. Предлагается расположить блок в нижней части центральной консоли панельной доски на плоской поверхности под заглушкой ниши диагностического разъема. Имейте в виду, что от того, как вы установите блок индикации, зависит порядок установки датчиков на бампере. Чтобы поставить на место индикаторный блок прокладываем жгут проводов в щель между центральной консолью и облицовкой тоннеля пола, при этом удаляем защитную пленку с обратной стороны блока, прикрепляем его на ровную плоскость консоли. Бипер закрепляем на саморезы или же использовать клейкую ленту. Если вы хотите скрыть бипер от посторонних глаз и при этом видеть показания датчиков, можно инсталлировать его под панелью приборов. Прокладываем проводку блока индикации под ковриком пола к левому порогу Ваз 2115, в этом месте проходит штатный жгут проводки.

1:3735

2:504

Проводку парктроника укладываем вдоль порога, для этого придется заранее удалить его облицовку, который имеется в салоне. Провода индикаторного блока и бипера пропускаем под спинкой заднего дивана и выводим в багажник Ваз 2115. Рекомендованная высота установки датчиков на Ваз 2115 — 530 мм. Для того, чтобы вмонтировать датчики, нужно просверлить четыре отверстия. Делать дырки можно на месте, не снимая бампера. Далее вставляем в бампер датчики, заранее протянув через отверстия их провода. Внешняя полость датчика держится в дырке за счет натяга, который создается специальными резиновыми вставками, они имеются в корпусе датчика. Проследите за тем, чтобы во время установки эти вставки не выпали. Теперь нужно выполнить подключение датчиков к блоку управления, выполняется протяжка проводов в багажный отсек. Чтобы облегчить процесс и не сверлить новые дырки, мы используем технологическое отверстие, через нее проходят провода питания фонарей подсветки номерного знака. Берем отвертку с крестовой насадкой и откручиваем 4 самореза крепления обивки левой стороны внутренней полости багажника Ваз 2115. Отгибаем обивку в сторону и продеваем через имеющуюся дырку провода датчиков с колодками. Теперь остается подключить их и проверить работоспособность.

2:2810

3:504 следующая статья:

Автоматический замок багажника ВАЗ 2113, 2114, 2115

Если возникает необходимость открыть багажник на автомобиле Ваз 2113, то приходится глушить двигатель, выходить

4:1339

Рейтинг 0.00 11317

Принцип работы радара

Подобные решения подразделяют на несколько типов, потому в данной статье будет рассмотрен и один самых популярных типов — ультразвуковой радар. Принцип работы устройства простой: в бампер транспортного средства ставятся особые сенсоры, передающие и принимающие акустический сигнал. Устройством рассчитывается расстояние до ближайшего препятствия, основываясь на времени, за которое звуковая волна делает путь от датчика к данному препятствию и отражается от него назад. Это осуществлено за счет постоянной скорости звука.

Водителю предоставляется сигнал комплексного, визуального или звукового типа. В некоторых вариациях установлены жидкокристаллические экраны, на которых отображается расстояние между транспортным средством и препятствием, а также положение. Как показано практикой, лучшим образом водители воспринимают сигнал звукового типа, однако это по большей части индивидуальная черта.

Парктроники передние и задние: особенности

Сам по себе парковочный радар – это набор датчиков (датчик парктроника или датчик парковки), а также блок парктроника. Начнем с того, что существует два типа парктроников: парктроник задний и парктроник передний.

Общий принцип работы и устройство у данных решений не отличается. Основная задача сводится к тому, чтобы отображать расстояние до объекта и заранее предупредить водителя о максимально близком приближении к тому или иному предмету.

Идем далее. Задний практроник отвечает за заднюю часть автомобиля, тогда как передний за переднюю. Казалось бы, все просто, однако есть и особенности. Так вот, наиболее распространены именно задние парктроники, тогда как нештатная установка парктроников спереди обычно встречается намного реже.

Другими словами, штатный парктроник передний встретить вполне реально, но отдельные сторонние инсталляции не пользуются спросом. На деле, задний парктроник лучше представлен на рынке, в результате чего стоит дешевле. Многие полагают, что это не проблема и можно поставить задний парктроник спереди.

Обратите внимание, при всей схожести не рекомендуется ставить задний парктроник в передний бампер, так как разные типы радаров отличаются по длине проводов, а также по типу срабатывания. Если задний радар автоматически срабатывает при включении задней скорости, попытка установить такую же систему впереди может стать причиной неудобств

1. Прежде всего, придется самостоятельно включать парктроник при парковке и отключать его после начала движения. Если же оставить включенным устройство, тогда при езде будут ложные срабатывания.
2. Второе, это проводка, рассчитанная на установку датчиков в задний бампер. Обычно стандартной длины проводов просто не хватит.
3. Третье, сам электронный блок парктроника нельзя поставить в моторном отеке и его нужно будет ставить в салон.
4. Четвертое, задний парктроник имеет радиус срабатывания около 1.2-2 метра. Спереди такой дальности просто не нужно.

По указанным причинам для установки вперед лучше ставить только особые передние парктроники. Такое решение имеет вход для подключения к датчику скорости. Это позволяет после разгона до 20км/ч отключить устройство, то есть данные парктроники передние работают в автоматическом режиме. Еще передний парктроник имеет настройку чувствительности датчиков (от 1.5 метров до 60 см), что оптимально при установке радара спереди.

Вопрос установки

Лучшие парктроники — это те, которые оптимально подходят под ваши требования и обладают достаточно высоким уровнем качества. Многие допускают распространенные ошибки, пытаясь купить самые дорогие устройства, либо наоборот, с целью сэкономить, берут наиболее дешевые. Найдите золотую середину, и будет вам счастье.

Если вы выбрали устройство с монитором и камерой заднего вида, почитали о нем отзывы и остались довольны, наступает момент установки.

Некоторые умельцы делают это своими руками. Я согласен, что закрепить сами датчики — дело не самое хитрое. Но если вы не знаете, где блок управления, нужный предохранитель, как снять бампер, то лезть лучше не стоит.

Существует два метода фиксации парковочных датчиков.

• Врезной. Вам понадобится линейка или рулетка, карандаш и дрель. В бампере делается отверстие, куда вставляют и фиксируют датчики. В инструкции к каждому конкретному парктронику все расписано подробно, потому не вижу смысла рассказывать все нюансы. У разных моделей могут быть свои тонкости.
• Накладной. Сверлить ничего не нужно. Датчики просто приклеиваются на бампер. Но вариант не самый лучший, поскольку датчик со временем может отвалиться или его просто оторвут. Кто и зачем это делает, я не знаю, но такие уникумы среди нас существуют, увы.

Но кроме самих датчиков, система состоит из визуальных, а также звуковых специальных сигнализаторов. Обычно они объединяются в одном корпусе. Есть и голографические устройства, которые выводят картинку на лобовое автомобильное стекло. Очень удобно и эффектно.

Принцип работы и виды парктроников

Принцип работы парктроника заключается в обработке электронным блоком полученных от беспроводных приемо-передающих датчиков, установленных на бампере автомобиля сигналов, и представлении их на дисплее в удобном для водителя виде.

В самых простых парктрониках информация представляет собой прерывистый звуковой сигнал, частота прерывания которого увеличивается по мере приближения автомобиля к препятствию.

В наиболее распространенных парктрониках информирование звуковым сигналом дополнено монитором или дисплеем, на котором в графическом или в графическом и цифровом виде выводится расстояние до препятствия в метрах. Структурную электромонтажную схему такого радара вы видите на фотографии. В дорогих моделях парктроников дополнительно имеется видеокамера, объектив которой постоянно приходится протирать от грязи, что на практике сводит на нет все ее преимущество.

Датчики измерения расстояния в парктрониках применяются двух типов – ленточные и ультразвуковые. Ленточные датчики представляют собой металлическую ленту, закрепленную с внутренней стороны бампера, детектируют препятствие только на расстоянии менее 30 см и плохо работают в условиях влажной среды, поэтому практически не применяются.

Существуют виды беспроводных парковочных радаров, в которых сигнал от электронного блока на монитор передается с помощью радиосигнала. Цена такого парктроника на порядок выше, а кажущаяся простота монтажа обманчива, так как все равно к устройствам необходимо подводить с помощью проводов питающее напряжение, что практически сводит на нет рекламируемое преимущество. В дополнение такая система подвержена радиопомехам, что снижает стабильность работы пароковочного радара в целом. От покупки такого парктроника я сразу отказался.

Устройство и принцип работы ультразвукового датчика парктроника

Ультразвуковые датчики парктроника неприхотливые и способны уверенно обнаружить любое препятствие, находящееся на удалении от автомобиля ближе 2 метров. Ультразвуковой датчик подобен телефонной гарнитуре, только динамик и микрофон установлены в одном корпусе.

Работает датчик следующим образом. С электронного блока на излучатель датчика периодически подается пачка импульсов частотой 40 кГц. Если на пути импульса встречается препятствие, то он отражается и улавливается микрофоном. Далее передается в электронный блок обработки сигнала, который измеряет промежуток времени между моментом излучения импульса и времени его возврата от препятствия. Чем дальше находится препятствие, тем больше нужно времени для возврата сигнала к датчику. Таким простым путем и определяется расстояние. Электронному блоку остается только преобразовать время путешествия импульса в метры и вывести информацию на дисплей.

Расстояние, на котором парктроник может обнаружить препятствие зависит от мощности излучаемого импульса и чувствительности микрофона.

Угол излучения импульсов ограничен, поэтому для полного перекрытия слепой зоны на бампер требуется установить не менее четырех ультразвуковых датчика.

Включение парктроника вручную

Этот вариант самый простой. Включение осуществляется вручную, посредством нажатия специальной кнопки. Она устанавливается в легко доступном для водителя месте (на приборной панели, рядом с блоком индикации и пр.). Передние сенсоры активируются при заезде во двор, на парковку, во внутриквартальный проезд и пр. При необходимости аналогичным образом можно отключить устройство.

Наиболее удобно использовать такой вариант подключения при установке автономного переднего парктроника. В этом случае кнопку проще всего установить в разрыв цепи питания устройства.

Ряд парковочных радаров позволяют отключить или включить передние сонары прямо с блока индикации. При этом установка отдельного тумблера не требуется.

Установка парктроника

Установка датчиков на переднем бампере

Блок управления парктроника обычно ставится в багажнике. Монтаж парктроника, конечно, лучше начинать с заднего бампера. Но мы сначала опишем установку датчиков на переднем бампере, а потом на заднем. Рассмотрим, как монтируется парктроник с двумя передними и двумя задними датчиками.

Перед началом монтажа бампер рекомендуется снять с автомобиля. Его, естественно, нужно почистить и помыть. Возможно, что на бампере есть уже заводская разметка установки датчиков парктроника. Если она отсутствует, сделаем разметку сами. Надо учесть, что датчики устанавливаются на высоте не менее 50 сантиметров от поверхности земли. Размечаем места установки датчиков так, чтобы они находились на равном расстоянии друг от друга, от края бампера.

Датчики не должны наезжать на номерной знак и его молдинг. Затем берем дрель с тонким сверлом и делаем отверстия в бампере. Специальной фрезой, она входит в комплект парктроника, расширяем отверстия. Вставляем в отверстия датчики. Провода датчиков закрепляем хомутами. Крепятся они на бампере. Датчики должны стоять по отношению к земле под прямым углом.

Если бампер у машины вогнутый, то используются датчики со специальным корректирующим корпусом. Затем заводим провода в салон. Через двигатель их лучше вести с правой стороны. В салон провода пропускаются через перчаточный блок. К блоку управления провода идут через боковую стойку. Для этого нужно удалить из нее уплотнитель и пропустить провода по образовавшейся полости. В багажнике подключаем провода от передних датчиков к блоку управления. Остатки проводов убираем под обшивку.

Монтаж датчиков на заднем бампере

Действия те же. как и при монтаже датчиков на переднем бампере. Только предварительно в салоне багажника сдвигаем обшивку. Провода, идущие к датчикам, можно пропустить через задние фонари.

Устройство должно быть заземлено. Для этого с обеих сторон багажника есть точки заземления. Оповещающее устройство, например, дисплей, устанавливается в передней части автомобиля. Чаще всего у левой стойки. Надо учитывать, что парктроник работает от сети постоянного тока. Поэтому при монтаже нужно соблюдать схему подключения.

Обычно такая схема идет в комплекте с самим устройством. Нельзя путать «плюс» и «минус» схемы, прибор работать не будет или пойдут искажения. В комплекте не поставляется монтажный провод для разводки по автомашине. Поэтому его придется докупать самому. Купить нужно будет провод для подключения питания, для подключения системы оповещения. Гофру для защиты проводов, изоленту, крепеж, в частности, хомуты.

Примерная схема подключения парктроника приведена на картинке ниже:

Все работы по установке парктроника занимают не более 3 часов.

Тестирование парктроника

Самая надежная проверка работы парктроника – это тестирование его на специальном стенде. В таком тесте можно полностью проверить его работоспособность в самых разных режимах. Если проверять парктроник самому, то лучше это сделать на хорошо изученном маршруте, там, где вы знаете все препятствия, например, при парковке около своего дома. Проверьте, как он реагирует на помеху на различных расстояниях. Как ведет себя при изменении обстановки. Например, при появлении вблизи автомашины. Но лучше не поленитесь, отнесите его в автосервис и погоняйте на стенде.
