Установка и регулировка зажигания ваз 2101

Процесс замены и настройка

Обязательно приготовьте следующий набор инструментов для монтажа:

• Пассатижи
• Два вида отверток
• Дрель и сверло, диаметр которого совпадает с диаметром саморезов для фиксации коммутатора
• Ключи на 8 и на 10
• Рожковый ключ на 13 миллиметров.

Кстати, гораздо удобнее будет вращать коленчатый вал с помощью вот такого ключа с длинной ручкой:

Сначала производим разборку:

• Снимаем с аккумулятора клемму «на минус»
• Отсоединяем все высоковольтные провода со свечей и с крышки трамблера
• Выкручиваем свечи
• В свечном отверстии первого цилиндра отверткой проворачиваем коленвал до положения поршня в верхней мертвой точке. Метка на вале должна встать напротив длинной метки.

Что делать тем, кто не смог найти специальный ключ для прокрутки вала? Из положения можно выйти, вывесив заднее колесо автомобиля. Вращайте это колесо, и коленчатый вал также будет крутиться.

Теперь демонтируем старую систему:

Снимаем провод высокого напряжения с катушки и крышку распределителя

Обратите внимание, в каком положении находится бегунок. Чтобы лучше запомнить, лучше сделать отметку с помощью мела.
Снимаем с трамблера провода и вакуумную трубку

Отворачиваем гайки крепления и вынимаем распределитель.
Снимаем провода с контактов катушки, отмечая при этом где должны подключаться жилы реле замка и тахометра.
Вынимаем катушку.

Постарайтесь сохранить прокладку, которая находится в посадочном месте распределителя на блоке.

Процесс установки электронного зажигания на Ваз 2106:

• Поставьте прокладку на новый трамблер. Уберите крышку. Бегунок разверните в то направление, которое отметили с помощью мела. Поместите распределитель на место и закрепите его с помощью гайки. Не закручивайте ее до упора пока что.
• Зафиксируйте на место свечи с правильно выставленным зазором. Установите крышку трамблера, подсоедините провода высокого напряжения в соответствии с номерами цилиндров.
• Установите катушку зажигания. Если на ней неправильно установлены контакты, ослабив крепление разверните корпус на пол оборота.
• Поставьте на место коммутатор. Придется повозиться с дрелью. Нужно снять бак омывателя, проделать два отверстия в лонжероне для крепления коммутатора. Некоторые модели, кстати, уже имеют проделанные отверстия. Так что перед тем, как начать сверлить, просмотрите внимательно левую сторону лонжерона. Электронный элемент ставьте не ниже бачка, чтобы случайно не намочить жидкостью в случае протекания.
• Присоедините все провода на свои места. Для этого нужно воспользоваться схемой, которая помещена в упаковку комплекта электронного зажигания.
• Соедините вакуумной трубкой штуцер распределителя с карбюратором.

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

• отвёртка плоская;
• металлический щуп толщиной 0,35 мм;
• ключ рожковый размером 13 мм;
• автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
• ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
• ключ для откручивания свечей.

Инструмент для настройки зажигания

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

Так выглядит стробоскоп, которым удобно настраивать опережение зажигания

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Основные этапы предстоящей работы

Вся работа подразделяется на несколько действий, которые должны быть произведены последовательно. Порядок их следующий:

1.  Двигатель потребуется заглушить (он должен остыть, если проблема возникла в дороге);
2.  Проводится контроль того чтобы машина не стояла на передаче (для этого используется стоячий тормоз);
3.  Ключ автомобильный из замка зажигания удаляется;
4.  Потребуется произвести поиск меток, которые должны располагаться рядом с шестерней ремня ГРМ;
5.  Выявляется такая же метка на другой детали — маховике;
6.  Затем регулировка угла опережения зажигания продолжается – необходимо отсоединить провод (он высоковольтный, об этом следует помнить), который подходит к свече зажигания от цилиндра, ближнего по расстоянию к радиаторы (первого по счету);
7.  В провод потребуется вставить новую свечу;
8.  Ее для удобства следует прикрепить на массу, которой может являться держатель шланга, который подает топливо, находящейся на клапанной крышке;
9.  Далее потребуется снять крышку с тумблера;
10.  Ключ коленчатого вала надевается на гайку, находящуюся на маховике (операция выполняется с левой стороны автомобиля);
11.  Коленчатый вал потребуется затем прокрутить на себя! (если крутить от себя, то маховик будет откручиваться);
12.  Вращая маховик, необходимо наблюдать за бегунком трамблера, по необходимости подгоняя его положение, чтобы он находился в области контакта первого цилиндра.

Как выставить угол опережения зажигания

Также следует учитывать значения для меток:

•  длинная – 00;
•  средний показатель по длине – 50;
•  короткая – 100.

Они различаются и зависят от типа мотора и марки автомобиля.

После того как выставлены метки и все необходимые замеры произведены, ключ с маховика следует убрать. Крышку от тумблера нужно вернуть на место. На следующем этапе работ зажигание авто можно включить.

Мотор должен оставаться в выключенном состоянии (не работать). Следующие шаги:

1.  Гайка крепления тумблера отпускается (он, в свою очередь, проворачивается против часовой стрелки);
2.  Затем тумблер проворачивается, но уже по ходу часовой стрелки (выполнять действие потребуется до того момента, пока не проскочит искра) Рекомендуется повторить действие 2-3 раза;
3.  Тумблер фиксируется в положении появления искры;
4.  Провод (высоковольтный) возвращается и прикрепляется к свече первого цилиндра.

Завершающее действие — настройка угла опережения зажигания проверяется визуально, а затем во время непосредственного движения (езды на машине).

Внимание! Перед первым после настройки движением необходимо прогреть двигатель до рекомендованной (рабочей) температуры

Как устроена системы зажигания на классических двигателях ВАЗ

1. Сердечник. 2. Изолятор. 3. Наружный магнитопровод. 4. Первичная обмотка. 5. Вторичная обмотка. 6. Слой гофрированного картона. 7. Изоляционная бумага обмоток. 8. Каркас вторичной обмотки. 9. Наружная изоляция первичной обмотки. 10. Пружина. 11. Крышка. 12. Клемма вывода конца первичной обмотки. 13. Клемма высокого напряжения (вывод начала вторичной обмотки). 14. Контактный винт. 15. Клемма «+Б» вывода начала первичной обмотки и конца вторичной. 16. Скоба крепления катушки. 17. Корпус. 18. Ребро изолятора. 19. Теплоотводная шайба. 20. Уплотнительное кольцо. 21. Корпус. 22. Стержень. 23. Изолятор. 24. Контактная гайка. 25. Центральный электрод. 26. Боковой электрод. 27. Контактная часть. 28. Пружинное кольцо. 29. Стопорная шайба. 30. Шайба. 31. Колодка. 32. Пружина. 33. Цилиндр. 34. Корпус. 35. Ротор. 36. Запорный стержень противоугонного устройства. 37. Текстолитовая шайба. 38. Пружина. 39. Валик. 40. Выступ для соединения с цилиндром 41. Выступ для соединения с ротором 35. 42. Паз для соединения с ведущей втулкой противоугонного устройства. 43. Контактные кольца ротора 35.

Моторы, устанавливаемые на ВАЗ 2106, отличаются рабочим объёмом, но имеют одинаковую конструкцию. Трамблёр, детали ГРМ, передняя крышка с метками и шкив коленвала взаимозаменяемы при ремонте. Встречается контактная (КСЗ) и бесконтактная (БСЗ) системы зажигания. В первом случае размыкание контактов происходит механическим способом при повороте вала трамблёра на 90 0 . Во втором варианте применён датчик Холла и контроллер, позволяющий точно определять момент подачи искры в цилиндры.

Простейшая контактная система состоит из следующих элементов:

• Замок зажигания, он же выключатель;
• Катушка зажигания с двумя обмотками для получения высокого напряжения;
• Механический прерыватель, размыкающий первичную обмотку катушки в нужный момент;
• Ротор и контактная крышка для распределения напряжения к свечам зажигания;
• Центробежный и вакуумный регуляторы;
• Транзистор для снижения силы тока в первичной обмотке и продления срока службы;
• Свечи зажигания;
• Высоковольтные провода.

Принцип работы любой системы зажигания выглядит следующим образом. В момент, когда поршень в цилиндре находится в верхнем положении и максимально сжимает топливную смесь, происходит размыкание обмоток катушки. Высокое напряжение через крышку-распределитель попадает по высоковольтному проводу к соответствующей свече зажигания, на электродах которой возникает мощная искра. Происходит воспламенение. Этот процесс называется рабочим ходом поршня.

С увеличением оборотов двигателя угол опережения зажигания (УОЗ) изменяется, а центробежный регулятор делает угол оптимальным. Вакуумный регулятор смещает угол в зависимости от разрежения во впускном коллекторе. Это позволяет добиваться оптимальной мощности на всех режимах работы двигателя.

Установка зажигания на ВАЗ («классика»)

На них устанавливается один из двух типов зажигания. Первое — контактное: здесь размыкание осуществляется при проворачивании вала трамблера (механический способ). Второй тип зажигания – электронный, бесконтактный: в нем задействован датчик Холла, определяющий время образования искры.

Как работает система зажигания

При занятии поршнем положения ВМТ, он сжимает горючую смесь с максимальной силой. В это время в катушке формируется высокое напряжение. От крышки трамблера по высоковольтным проводам оно подается к свечам, где образуется искра, зажигающая смесь. Когда обороты коленвала увеличиваются, меняется угол опережения зажигания. Этой процедурой «занимается» вакуумный регулятор (закреплен на распределителе зажигания), подсоединенный посредством трубки к впускному коллектору. В итоге достигается оптимальная мощность на любых режимах работы мотора.

Признаки неисправности

• двигатель невозможно запустить или он работает крайне неустойчиво (глохнет);
• ухудшение динамики движения: вялый разгон;
• повышенный расход горючего;
• хлопки в глушителе;
• вибрация при работе силовой установки.

Как выставить угол опережения зажигания со стробоскопом

Это довольно точный способ, не требующий демонтажа крышки клапанов и трамблера. Процедура занимает буквально несколько минут и состоит из следующих этапов:

• на заглушенном двигателе ослабьте гайку крепления распределителя зажигания (ключ на 13), заметив его первоначальное положение;
•  очистите переднюю крышку мотора (под шкивом) от грязи так, чтобы были видны метки (одна длинная, две покороче);
• минусовую клемму стробоскопа подсоедините к «массе» мотора, «плюс» — к катушке зажигания (клемма или гайка сбоку), отдельный зажим зафиксируйте на ВВ проводе 1-го цилиндра.

• пустите двигатель и направьте лампу стробоскопа на шкив;
• риска на нем должна совпадать с центральным приливом на передней крышке БЦ, если используется бензин А80, и с самой длинным крайним, если топливо – АИ92;
• если это не так, плавно поворачивайте трамблер, пока не произойдет совпадения.

Как выставить зажигание на авто по лампочке

Если стробоскопа не оказалось, можно воспользоваться обычной автомобильной лампочкой, к которой нужно припаять пару проводов. Также подойдет и вольтметр. Этапы регулировки:

• из 1-го цилиндра выкрутите свечу зажигания;
• прокрутите коленвал (рукояткой или ключом) до момента начала сжатия: это можно определить, сунув в свечное отверстие отвертку и дождавшись, пока поршень ее коснется и начнет двигаться вниз;
• одновременно смотрите на метки крышки двигателя: одна из них (это зависит от октанового числа бензина) должна совместиться с риской на шкиве;
• снимите крышку РР: ротор должен «смотреть» в сторону 1-го цилиндра;
• слегка открутите гайку крепление трамблера;
• один провод от лампочки зафиксируйте на корпусе, второй – на контакте РР, который находится сбоку;
• включите зажигание, не запуская двигатель: если угол опережения зажигания верный, лампочка гореть не будет;
• если она горит, покрутите трамблер, добиваясь ее погасания;
• закрепите трамблер.

Как отрегулировать зажигание на слух

Т. е. добиться правильной настройки можно и вовсе без инструментов: понадобится только ключ на 13. Способ действенный, но при условии правильной регулировки клапанов и исправности карбюратора:

• прогрейте силовой агрегат до рабочей температуры;
• ослабьте ключом на 13 крепление трамблера и потихоньку поворачивайте его по часовой стрелке и против нее;
• добейтесь ровных устойчивых оборотов двигателя на холостом ходу (800-850 об/мин.);
• зафиксируйте в найденном положении РР.

Как проверить правильность зажигания в движении

Для этого нужно разогнать автомобиль до скорости 50 км/ч на четвертой передаче и резко нажать на педаль газа. При правильной установке угла зажигания появится детонационный звон, пропадающий через пару секунд. Если он не исчез, зажигание слишком «раннее».

Если же детонации нет вообще,  а разгон вялый, это говорит о позднем воспламенении смеси в цилиндрах. В таких случаях остановите авто и поверните РР на 3-5 градусов, затем еще раз разгонитесь. Повторяйте операцию, пока не добьетесь нужного результата.

Требования к системе зажигания

Основные требования перечислены ниже.

1. Создание искры в нужном цилиндре, основываясь на порядке работы цилиндров.
2. Момент зажигания должен быть своевременным. Искра должна появляться в моменте зажигания в соответствии с оптимальным углом его опережения, зависящего от оборотов двигателя и нагрузки на него.
3. Энергия искры должна быть достаточной. Количество такой энергии зависит от состава, температуры и плотности топлива.
4. Обеспечение непрерывного функционирования в процессе эксплуатации.

Неисправности в системе зажигания вызывают различные неполадки при запуске и работе двигателя. Поэтому, если вы не знаете, как настроить зажигание, то эти неисправности могут препятствовать включению двигателя.

Самыми основными неполадками являются:

• невозможность запуска двигателя;
• неравномерность в работе двигателя или её прекращение;
• детонация, которая вызвана неверным моментом зажигания, зачастую приводящая к преждевременному износу двигателя;
• высокие электромагнитные помехи, вызывающие нарушения в работе электронных систем.

Если вы обнаружили стук, детонацию или слишком позднее зажигание, то его необходимо регулировать. Некоторые современные автомобили сами оповестят вас о такой необходимости.

Инструкция по выставлению зажигания ВАЗ 2106

Разберём 3 известных способа регулировки угла зажигания на двигателях ВАЗ.

При помощи стробоскопа (по меткам)

Данный способ позволяет очень точно выставить зажигание по меткам, и не требует снятия трамблёра и клапанной крышки. Весь процесс регулировки занимает 5 минут. Стробоскоп возможно найти в любом автомагазине. Порядок действий следующий:

1. На заглушённом автомобиле ослабляем гайку крепления трамблёра, предварительно сделав на его корпусе отметку начального положения;
2. На передней крышке двигателя находим две короткие и одну длинную метку, очищаем их от грязи и масла;
3. Подключаем минусовой провод стробоскопа к «массе» двигателя, плюсовой — к катушке зажигания, а специальный зажим — на высоковольтный провод первого цилиндра;
4. Пускаем двигатель и включаем стробоскоп. Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;
5. Медленно поворачивая корпус трамблёра, добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
6. Проверяем обороты двигателя по тахометру и при необходимости регулируем холостой ход на карбюраторе;
7. Затягиваем гайку фиксации трамблёра.

Метку «4» на шкиву необходимо совместить с нужной вам меткой на крышке. Метка «1» соответствует углу в 10, «2» — 5, «3» — 0

Метки имеют значение в 0, 5и 10 относительно верхней мертвой точки (ВМТ). Для правильной работы на 92 бензине выбирают опережение 0 градусов.

Установка по лампочке

Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуют использовать простую автомобильную лампу на 12 вольт. К ней припаивают два провода с зачищенными контактами. Настройку производят в такой последовательности:

1. Выкрутить свечу из первого цилиндра;
2. С помощью храповика или подходящего ключа вращаем коленвал до начала такта сжатия в первом цилиндре;
3. Совмещаем метки на шкиве коленвала с приливами на корпусе крышки, для 92 бензина выбираем среднюю или последнюю короткую;

4. Снимаем крышку трамблера, отметив при этом положение бегунка на роторе напротив первого цилиндра;

5. Ослабляем крепление корпуса трамблёра, застёжки крышки должны располагаться параллельно двигателю;
6. Установка трамблёра после его снятия производится сразу же в этом положении — это упрощаёт дальнейшую настройку;
7. Провода от лампочки присоединяем к корпусу (минус) и низковольтному проводу внутри трамблёра (плюс);
8. Включаем в салоне зажигание (стартер не прокручиваем);
9. Если зажигание выставлено верно, то контакты будут разомкнуты, и лампочка не загорится;
10. Можно покрутить корпус трамблёра и добиться устойчивого положения, в котором лампочка потухнет;
11. Затягиваем крепление трамблёра, ставим крышку и выключаем зажигание. Регулировка окончена.

Выставляем зажигание на слух

Быстро настроить примерное положение трамблера возможно и без всяких приборов. Потребуется немного терпения и хороший слух. Этот способ применим только при условии исправности карбюратора и ГРМ. Действуем таким образом:

• Пускаем двигатель, даём прогреться до рабочей температуры, ручка дроссельной заслонки в карбюраторе должна быть утоплена;
• Немного ослабляем крепёж трамблёра и начинаем его аккуратно поворачивать;
• При повороте на большие углы двигатель будет глохнуть или наоборот увеличивать обороты;
• Необходимо добиться ровных холостых оборотов в диапазоне 700-800 об/мин без посторонних стуков и детонации;
• В таком положении фиксируем распределитель.

Такая регулировка на слух требует проверки на дороге или стробоскопом, но для первичной настройки — это оптимальный вариант.

Как правильно установить холодильник: общие правила

Основные требования к тому, как грамотно установить холодильник, идентичны для всех моделей:

Избегать воздействия источника тепла: батареи или трубы, плиты, солнечных лучей. В противном случае холодильник будет расходовать больше электроэнергии.
Самый распространенный хладагент – фреон, который густеет при 0 градусов

Поэтому установка в холодном помещении также не желательна.
Очень важно оставлять зазоры между агрегатом и стенами до 7-10 см для циркуляции воздуха и естественного охлаждения системы.
Электропитание должно быть с заземлением. Импортные модели, рассчитанные на напряжение 115В, могут сломаться при небольшом скачке напряжения

В данном случае спасет заземление. Быстрее всего портится электронная начинка, особенно дорогих цифровых моделей.
При частых скачках напряжения в сети обязательна установка стабилизатора напряжения. Для бытового использования подойдет трансформатор на 600В.
Идеальная температура для работы агрегата от 16 до 32 градусов с влажностью не выше 80%.

Выбор и подготовка безопасного места

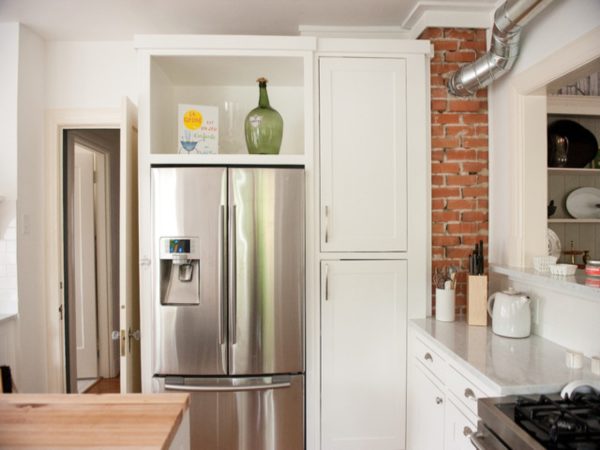

Холодильники на кухне принято чаще всего устанавливать в ряду с плитой или мойкой. В таких случаях следует соблюдать безопасное расстояние между предметами – 40-45 см, или использовать специальные защитные материалы.

Холодильники на кухне принято чаще всего устанавливать в ряду с плитой или мойкой.

Холодильник должен размещаться так, чтобы дверца распахивалась немного больше чем на 90 градусов. Нежелательно расположение возле батареи или труб, особенно задней стенки агрегата. Если другой вариант невозможен, следует наклеить сзади отражательный экран из фольги.

Холодильник должен размещаться так, чтобы дверца распахивалась немного больше чем на 90 градусов.

Холодильник в нише из гипсокартона или стене должен иметь свободный доступ воздуха для охлаждения.

Холодильник в нише из гипсокартона или стене должен иметь свободный доступ воздуха для охлаждения.

Как правильно установить холодильник по уровню

Стоит знать, что установка производится только по уровню относительно горизонтальной и вертикальной плоскости. Однако нужно сделать уклон назад на несколько градусов – для этого подкручивают передние ножки. Это будет способствовать самостоятельному закрыванию дверей под воздействием собственного веса.

Установка производится только по уровню относительно горизонтальной и вертикальной плоскости.

Максимально допустимый наклон холодильника – не более 15 градусов

Очень важно помнить, что наклонять агрегат нельзя больше чем на 40 градусов. В противном случае это может вылиться в поломку компрессора

Максимально допустимый наклон холодильника – не более 15 градусов.

В процессе регулировки необходимо слегка покачать агрегат из стороны в сторону, а также назад и вперед, чтобы убедиться, что он стоит прочно и не качается. Ножки у разных моделей регулируют по-своему: одни – вручную, а для других необходим ключ.

В процессе регулировки необходимо слегка покачать холодильник из стороны в сторону

Для контроля идеально ровной установки пользуются строительным уровнем или можно вспомнить старый дедовский способ с использованием стакана наполненного водой. Для этого посередине стакана маркером проводят ровную горизонтальную линию, наполняют его водой ровно по эту линию и ставят на полку в холодильник.

Для контроля идеально ровной установки пользуются строительным уровнем

При искривлении поверхности, вода в стакане будет выше или ниже нанесенной линии. В этом случае прибор следует выравнивать, так как при неправильной установке он может издавать странные звуки, возникнут проблемы с закрыванием двери, а у некоторых моделей возможно асимметричное намерзание льда.

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

Автомобили ВАЗ 2106 оборудованы батарейно-контактной системой зажигания

В состав системы зажигания входят:

• аккумуляторная батарея;
• выключатель (замок зажигания с группой контактов);
• двухобмоточная трансформирующая катушка;
• трамблёр (распределитель с прерывателем контактного типа и конденсатором);
• провода высокого напряжения;
• свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

• аккумулятор;
• выключатель;
• первичная обмотка катушки (низковольтная);
• прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

• вторичная обмотка катушки (высоковольтная);
• распределитель;
• свечи зажигания;
• высоковольтные провода.

Назначение основных элементов системы зажигания

Каждый элемент СЗ является отдельным узлом и выполняет строго определённые функции.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Аккумулятор предназначен для запуска стартёра и подачи питания в цепь низкого напряжения

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Выключатель зажигания поворотом ключа замыкает (размыкает) цепь низкого напряжения

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

С помощью катушки зажигания напряжение бортовой сети увеличивается до нескольких десятков тысяч вольт

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Трамблёр предназначен для распределения напряжения по цилиндрам двигателя

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Основу конструкции прерывателя составляют подвижный и стационарный контакты

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Конденсатор предотвращает искрообразование между разомкнутыми контактами прерывателя

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Высоковольтные провода передают напряжение с контактов крышки трамблёра на свечи зажигания

Свечи зажигания

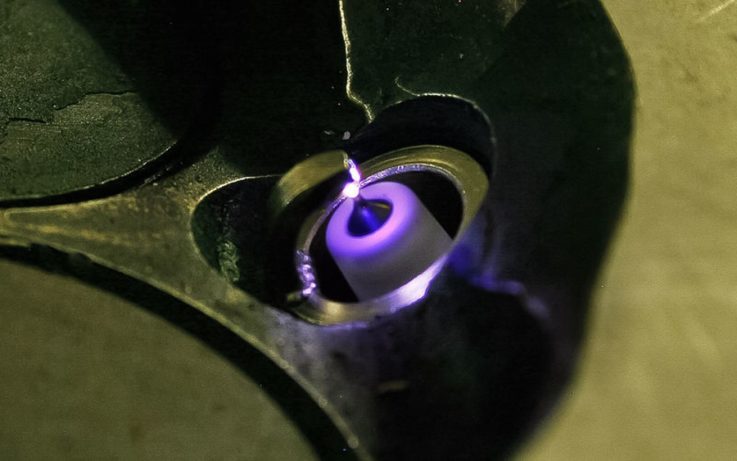

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Свечи зажигания служат для воспламенения топливно-воздушной смеси

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.
