Самостоятельная диагностика и замена помпы на автомобиле ваз 2114/15

Примерный порядок действий по установке дополнительной помпы

Если все нужные детали куплены, выполняют следующее:

1. Собирают «узел», состоящий из трёх деталей. Короткий шланг – это «отвод». Ниже показан пример с помпой BOSCH.

Узел для отведения тосола

Внешний отводящий шланг

Метод крепления помпы BOSCH

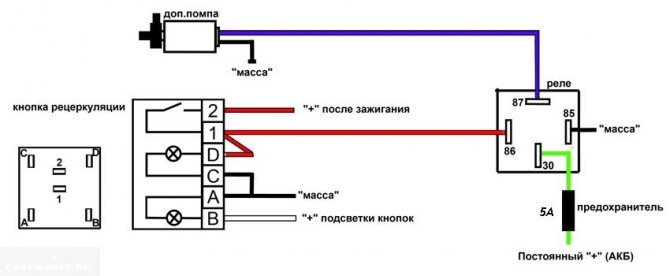

Знайте, что к разъёму насоса подойдёт штекер от датчика детонации (надо купить). Схема подключения рассмотрена ниже.

Пример с помпой ГАЗ

Уточнения для отечественной помпы:

1. Делают «сборку», как на шаге 1 (см. выше);
2. «Сборку» монтируют;
3. Место крепления помпы – верхний угол картера МКП (см. фото). Без деталей железного конструктора здесь обойтись сложно.

Метод крепления помпы ГАЗ

Выбор помпы

Штатные помпы используют привод от ремня газораспределительного механизма, генератора и так далее. А вот дополнительные помпы на печку 2114 обычно изготавливаются на основе электрического насоса. Часто автомобилисты используют электрические помпы, которые устанавливаются на автомобили марки «Газель». У этого агрегата очень высокая производительность, вот только не всегда качество сборки очень хорошее. Поэтому, прежде чем устанавливать такую помпу, ее нужно полностью разобрать, все уплотнения смазать герметиком, затем собрать и выждать не менее суток, чтобы все соединения высохли.

Все, что было сказано выше, стоит относить только к насосам старого образца. Что касается новых насосов на «Газелях», то у них достаточно хорошее качество. Но спустя некоторое время они все равно могут дать течь.

Неплохой альтернативой помпе «Газель» является аналогичная, выпускаемая фирмой Bosch. У этих агрегатов очень высокое качество, а также несколько иное функционирование. Вращение крыльчатки производится под действием магнитной муфты. В помпах используется электрический двигатель постоянного тока. Так как используется такая схема, получилось избавиться от уплотнительных соединений. В этом случае полностью исключается вероятность протечки.

Но есть и недостатки. В первую очередь, это высокая цена, а также низкая производительность. Давайте сравним дополнительную помпу на печку «Бош» с агрегатом «Газели». Если у помпы «Газели» производительность около 1200 литров за 1 час работы, то у насоса Bosch всего 700 л.

Пошаговая установка дополнительной помпы на ВАЗ-2114

Очень многие владельцы ВАЗ-2114 недовольны работой штатной системы обогрева, особенно актуальным становится этот вопрос с наступлением сильных холодов, которые постоянно наблюдаются в нашем регионе. Решить этот вопрос довольно просто, если установить, как дополнение к штатной системе обогрева, электрическую помпу. Можно выбрать и другой вариант – установить дополнительный радиатор, однако отзывы опытных водителей указывают на то, что лучшим решением этого вопроса будет именно установка дополнительной помпы. Многих интересует вопрос: какие плюсы реально получить, приняв это решение? В первую очередь – быструю и простую установку, ведь для этого мероприятия потребуется выделить от силы 15 минут, и легкость в приобретении всех необходимых комплектующих, которые реализует отечественный завод-производитель АвтоВАЗ. Конечно, следует отметить, что установка на ВАЗ-2114 дополнительной помпы настолько проста, что с ней сможет справиться каждый автолюбитель, если, конечно, при работе будет придерживаться рекомендаций, которые далее предоставлены в этой статье.

Установка помпы

Помпу от газели еще придется модернизировать, потому изначально рассмотрим более простой вариант, а именно, как ставиться дополнительная помпа на ВАЗ 2114 от немецкого бренда.

Когда все необходимые запчасти приобретены, алгоритм действий следующий:

1. Собираем вышеупомянутую конструкцию из двух шлангов и самой помпы.

1. По сути, наш узел должен будет исполнять роль отвода для тосола, потому собран он должен быть качественно.
2. Ставим машину на ручник и сливаем охлаждающую жидкость (дополнительно лучше отключить аккумулятор).

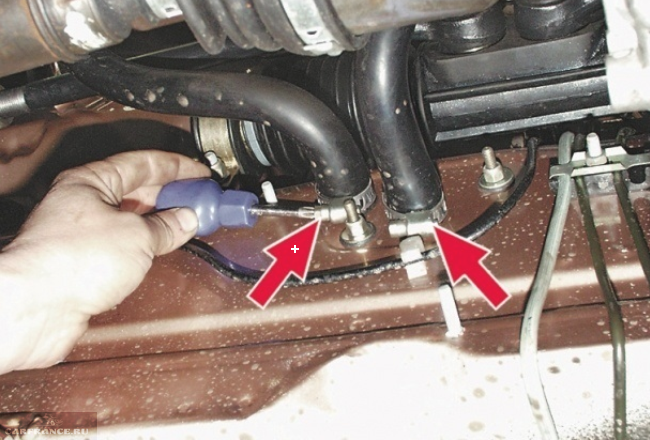

3. Находим два шланга от печки согласно схеме, снимаем правый шланг.
4. Вместо снятого шланга монтируем собранную нами конструкцию, а саму помпу закрепить на картер МКП. Лучше всего воспользоваться винтом, который фиксирует провод массы.
5. Заполняем систему тосолом, после чего машину можно использовать.

Вариант с насосом «Газели» несколько отличается от предыдущего но принципы сходные. Предварительно такой насос нужно модернизировать. Ее разбирают и промазывают герметиком, если этого не сделать, то тосол будет сочиться из всех дыр. При обратной сборке, штатные саморезы лучше заменить качественными винтами. После хорошей обработки механизм оставляют на двое суток, за которые он высохнет и будет готов к установке.

Бесспорным плюсом помпы от «Газели» являет то, что ее ненужно подключать, можно просто собрать и все будет работать как раньше, если конечно нет желания устанавливать кнопку контроля. Кроме необходимости модернизации, придется дополнительно потрудиться при установке. Устанавливать ее нужно в верхний угол МКП потому без доп. деталей от ВАЗ 2101 не обойтись.

Замена помпы на 8-клапанной ВАЗ-2110, 2111, 2112

Она служит для нагнетания охлаждающей жидкости в системе, тем самым, обеспечивая ее циркуляцию и охлаждение всего мотора. Конструкция насоса состоит из корпуса, крыльчатки, подшипника и шестерни привода.

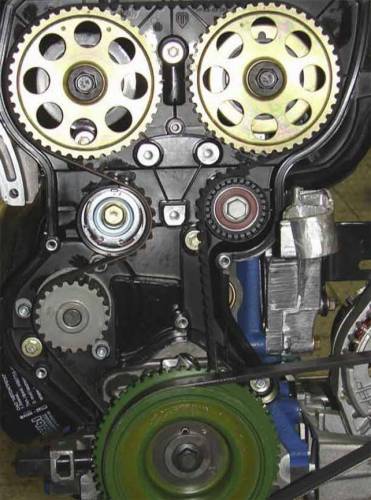

В автомобилях ВАЗ 2110 (8 клапанов) помпа расположена с правой стороны блока цилиндров двигателя (по ходу движения) под крышкой ремня газораспределительного механизма.

Она приводится в действие непосредственно ремнем ГРМ, который двигаясь, вращает приводную шестерню.

Основные неисправности

Признаками неисправной помпы являются:

• гул или шелест в районе привода ГРМ;
• подтекание охлаждающей жидкости из посадочного места помпы;
• механические повреждения ремня ГРМ (съеденные зубья, расслаивание, растрескивание).

Главной неисправностью насоса охлаждающей жидкости является выход из строя его подшипника, что может быть вызвано его износом или неправильной регулировкой натяжения ремня ГРМ. При выявлении этой неполадки насос подлежит замене.

Помпу рекомендуется менять вместе с ремнем ГРМ и натяжным роликом каждые 50 тыс. км пробега, а также при выявлении признаков, свидетельствующих о ее выходе из строя. Если своевременно не заменить насос охлаждающей жидкости, это может привести к:

• повреждению и обрыву ремня ГРМ, вследствие чего придется ремонтировать, или менять головку блока цилиндров вместе с газораспределительным механизмом, а также детали поршневой группы;
• перегреву двигателя, что чревато повреждением резиновых коммуникаций системы охлаждения, прокладки ГБЦ и клапанной крышки, деталей поршневой группы.

Цена помпы на восьмиклапанный двигатель ВАЗ 2110 составляет 700-1000 рублей. Стоимость ремонтных работ на станции техобслуживания – около 1000 рублей. Но за работу переплачивать необязательно. Заменить помпу можно и самостоятельно.

При покупке насоса обязательно обратите внимание на:

• производителя запчасти (ни в коем случае не покупайте детали незнакомых брендов);
• каталожный номер запчасти (штатная помпа для восьмиклапанника имеет номер 21081307010);
• наличие заводской упаковки;
• наличие в комплекте прокладки;
• наличие гарантийного талона на изделие.

Самостоятельная замена помпы на ВАЗ 2110 (8 клапанов)

1. Установите автомобиль на смотровую яму или эстакаду.
2. Откройте капот, отключите питание, сняв провод с минусовой клеммы аккумулятора.
3. Откройте крышку расширительного бачка.
4. Спуститесь в яму, подставьте под блок цилиндров емкость с широким горлом (не менее 5 л).
5. Открутите пробку для слива охлаждающей жидкости (ключ на 13), и слейте ее. Закрутите сливную пробку обратно.
6. Открутите 3 болта крепления кожуха привода ГРМ (ключ на 10).
7. Снимите кожух.
8. Установите коленвал в положение верхней мертвой точки первого цилиндра.

   Для этого выключите передачу и проверните ключом на 19 болт, фиксирующий шкив генератора до совпадения метки шестерни распредвала с меткой на заднем кожухе привода ГРМ.

9. Проверьте совпадение меток на маховике и картере сцепления. Для этого выньте резиновую заглушку на картере справа от блока цилиндров.
10. Зафиксируйте коленчатый вал в таком положении, вставив в зубья маховика большую шлицевую отвертку.
11. Ослабьте гайку, фиксирующую натяжной ролик (ключ на 17), и проверните его специальным ключом против часовой стрелки, ослабляя натяжение ремня ГРМ.
12. Снимите ремень и натяжной ролик.
13. Открутите 5 болтов крепления нижнего кожуха привода ГРМ, в т.ч. и 3 болта, фиксирующих помпу (головка или торцевик на 10). Снимите кожух.
14. Поддев отверткой корпус помпы, вытяните ее. Зачистите поверхность посадочного места от фрагментов старой прокладки.
15. Смажьте прокладку с обеих сторон автомобильным герметиком, усадите ее на корпус нового насоса.
16. Установите новый насос на место.
17. Сборочные работы проведите в обратном порядке. Будет лучше, если вместе с помпой вы замените и ремень, и натяжной ролик. Так вы будете точно знать ресурс всех этих деталей.
18. Осуществляя установку ремня ГРМ, проверьте его натяжение, провернув одно из его полей по горизонтали. Правильным считается натяжение, при котором ремень можно провернуть усилием пальцев не более чем на 90 градусов.

Заключение

Осуществив сборку, залейте охлаждающую жидкость до нужного уровня. Запустите двигатель и прогрейте его до рабочего состояния. Проверьте работу помпы, сжав верхний патрубок радиатора. При сжатии вы должны почувствовать, как двигается жидкость.

Это значит, помпа работает

Обратите внимание на температуру охлаждающей жидкости, а также на своевременность включения вентилятора охлаждения. Если все работает, как положено, значит, неисправность была успешно устранена

Установка помпы

Помпу от газели еще придется модернизировать, потому изначально рассмотрим более простой вариант, а именно, как ставиться дополнительная помпа на ВАЗ 2114 от немецкого бренда.

Когда все необходимые запчасти приобретены, алгоритм действий следующий:

1. Собираем вышеупомянутую конструкцию из двух шлангов и самой помпы.

1. По сути, наш узел должен будет исполнять роль отвода для тосола, потому собран он должен быть качественно.
2. Ставим машину на ручник и сливаем охлаждающую жидкость (дополнительно лучше отключить аккумулятор).
3. Находим два шланга от печки согласно схеме, снимаем правый шланг.
4. Вместо снятого шланга монтируем собранную нами конструкцию, а саму помпу закрепить на картер МКП. Лучше всего воспользоваться винтом, который фиксирует провод массы.
5. Заполняем систему тосолом, после чего машину можно использовать.

Вариант с насосом «Газели» несколько отличается от предыдущего но принципы сходные. Предварительно такой насос нужно модернизировать. Ее разбирают и промазывают герметиком, если этого не сделать, то тосол будет сочиться из всех дыр. При обратной сборке, штатные саморезы лучше заменить качественными винтами. После хорошей обработки механизм оставляют на двое суток, за которые он высохнет и будет готов к установке.

Бесспорным плюсом помпы от «Газели» являет то, что ее ненужно подключать, можно просто собрать и все будет работать как раньше, если конечно нет желания устанавливать кнопку контроля. Кроме необходимости модернизации, придется дополнительно потрудиться при установке. Устанавливать ее нужно в верхний угол МКП потому без доп. деталей от ВАЗ 2101 не обойтись.

Отрицательные стороны установки дополнительной печки в салон

1. Увеличение теплоёмкости системы охлаждения влечёт за собой медленное нагревание ОЖ.
2. Добавится характерный шум печки в салоне, так как теперь их будет работать две.
3. Поток воздуха от печки будет поднимать пыль с салона.
4. В тёплое время года горячие шланги под обивкой пола будут дополнительно греть салон машины, но есть выход из этой ситуации – поставить кран в двигательном отсеке при внесении изменений в систему охлаждения.
5. Если вы не поставите ещё один регулятор печки и отвод тепла в сторону, то равномерного обогрева не будет, а будет лишь сильно нагреваться только одна часть салона.

Установка второго радиатора печки на ВАЗ-2109 будет целесообразной лишь в районах с очень низкими температурами зимой, где базовый отопитель, несмотря на свою исправную работу, не справляется с задачей и автомобиль должным образом не прогревается.

Инструкция по монтажу

Непосредственно монтажные работы можно начинать тогда, когда приобретена вспомогательная помпа, крепежные и дополнительные элементы, которые необходимы согласно схемы. Порядок действий, чтобы ставить к заводской системе ещё один насос, будет примерно следующим:

Сначала собирается единая конструкция, в которую входит пара шлангов и новая помпа Особое внимание стоит уделить надежному креплению шлангов и штуцеров. Следующие работы будут производиться уже с автомобилем. Его ставят на ручной тормоз и снимают клеммы с аккумуляторной батареи

Теперь нужно отыскать шланги, ведущие от существующей печки и осторожно отсоединить их В это место будет подключаться собранная конструкция. Для крепления самого насоса следует отыскать определенное место

Выход с термостата должен подключаться к верхнему патрубку, и это будет вход. К печке присоединяем боковой патрубок, который будет играть роль выхода. Как только вся система собрана, в неё можно заливать охлаждающую жидкость и понаблюдать за герметичностью (отсутствие подтеканий, пятен и т

Его ставят на ручной тормоз и снимают клеммы с аккумуляторной батареи

Теперь нужно отыскать шланги, ведущие от существующей печки и осторожно отсоединить их В это место будет подключаться собранная конструкция. Для крепления самого насоса следует отыскать определенное место

Выход с термостата должен подключаться к верхнему патрубку, и это будет вход. К печке присоединяем боковой патрубок, который будет играть роль выхода. Как только вся система собрана, в неё можно заливать охлаждающую жидкость и понаблюдать за герметичностью (отсутствие подтеканий, пятен и т

п.) Теперь подаём питание к насосу и проверяем работоспособность системы в сборе. Не забываем, что для этого следует подключить клеммы к АКБ. Это основные этапы процесса, как установить дополнительную помпу к отопителю на Газели.

Чтобы не потерять охлаждающую жидкость из системы, её следует сливать через нижний шланг расширительного бачка. Для этого нужно снять шланг, а под бачок подставить подходящую ёмкость (например, любую пластиковую канистру). Сюда же будет выливаться Тосол или другая ОЖ из шланга. После того, как это было сделано, можно снимать подводящий патрубок — найти его можно со стороны силового агрегата.

Во время демонтажа нельзя забывать о том, что охлаждающая жидкость находится в системе под давлением и может быть горячей определенное время после остановки двигателя. Ёмкость для слива лучше подготовить заранее и убедиться в том, что мотор достаточно успел остыть. Многие последовательно промывают систему охлаждения и отопления перед тем, как подключить новое оборудование в неё.

Для промывки можно воспользоваться обычной смесью теплой воды и лимонной кислоты, которая эффективно убирает отложения. Раствор заливается сверху, прямо из ёмкости, а насос нужно подключить к источнику питания в 12 Вольт. Далее по шлангам она будет проходить через радиатор системы. После радиатора остатки грязного антифриза вместе с отложениями через другой шланг будут сливаться в ведро. Цикл нужно совершить несколько раз.

замена помпы ваз 2109 .

Интервью с основателями Нетологии. Юлия и Максим Спиридоновы. 18+” dir=”ltr”>Интервью с основателями Нетологии. Юлия и Максим Спиридоновы. 18+ Интервью с основателями Нетологии. Юлия и Максим Спиридоновы. 18+ Нажми для просмотра	Как удалось построить бизнес в сфере онлайн образовани я.       Тэги:

Замена помпы , это просто

Нажми для просмотра	Ремонт ВАЗ 2109. Замена ремня ГРМ, замена помпы ВАЗ, замена сальников, замена ремня генерат…       Тэги:

Замена помпы на ВАЗ 2108-099. Причины замены. Сложности в работе.

Нажми для просмотра	Прежде чем приступать к замене помпы, нужно убедиться, что она действител ьно не работает.       Тэги:

Замена помпы и ремня ГРМ ВАЗ 21099 В Домашних условиях

Нажми для просмотра	Подробно рассказыва ю, как самостояте льно можно заменить помпу. Какие симптомы замены вылезли. Ссылка на…       Тэги:

Выбор помпы для АвтоВАЗа.

Нажми для просмотра	Контакты для связи. Емел ВК Кошельки если появиться желание …       Тэги:

Как заменить помпу в ВАЗ 8 клапанный Двигатель

Нажми для просмотра	Для сравнения мы взяли три водяных насоса: ТЗА, Лузар и Фенокс. Все выводы основаны на народном мнении и…       Тэги:

ПОМПА НА ВАЗ, ЧТО ЛУЧШЕ!!

Нажми для просмотра	Показано как можно самостояте льно заменить помпу в ВАЗ 2114 в домашних условиях. Контакты для связи….       Тэги:

Замена Помпы Ваз 2110

Нажми для просмотра	ЛУЧШИЕ ПОМПЫ НА АВТОМОБИЛИ #ВАЗ, #LUZAR, #HOFER, #TZA ЧТО СТОИТ СТАВИТЬ А ЧТО НЕТ, КАЧЕСТВО .. .       Тэги:

Обзор разбор помпы ваз 2108 . 2110 .2114 Приора 2170

Нажми для просмотра	Замена Помпы Ваз 2110. Снятие и установка ремня ГРМ и замена помпы.Не забываем подписатьс я на канал …       Тэги:

замена помпы ваз 8 клапанный двс

Нажми для просмотра	Обзор разбор помпы ваз 2108 . 2110. 2114. Приора 2170 ,что внутри устройство подробно.       Тэги:

Как шумит помпа ВАЗ

Нажми для просмотра	Канал Авто_Ремон поможет вам устранить неисправно сти автомобиля своими руками….       Тэги:

Замена ремня ГРМ ВАЗ 2108-21099 карбюратор,замена помпы

Нажми для просмотра	Замена ремня ГРМ ВАЗ 2108-21099 карбюратор ,замена помпы.Поша овые этапы.       Тэги:

Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания.

Нажми для просмотра	Замена ролика грм и выставлени е меток грм На видео ваз 2110 8кл Наша группа в вк: Инстагр…       Тэги:

Как быстро выставить метки грм на ваз 8кл

Нажми для просмотра	В этом видео мы покажем, как заменить помпу (водяной насос) на автомобиле ВАЗ 2110-12 8кл.       Тэги:

Замена помпы ВАЗ 2110-12 8-ми кл. АВТОпрактик

Нажми для просмотра	Калина 2.мотор лада гранта Прошивки для авто – Мой заказ Лазерного уровня с Китая …       Тэги:

Замена помпы .

Нажми для просмотра	Этот ролик обработан в Видеоредак торе YouTube ()       Тэги:

2.Установка помпы на двигатель Лада Калина

Нажми для просмотра	Для желающих поддержать материальн о: ИЛИ …       Тэги:

Теория ДВС: Почему рвёт, жрёт, сползает ремень ГРМ на 21083

Нажми для просмотра	Канал Авто_Ремон поможет вам устранить неисправно сти автомобиля своими руками….       Тэги:

замена сальника коленвала ваз 8кл

Нажми для просмотра	Контакты для связи. Емел ВК Кошельки если появиться желание …       Тэги:

Из-за чего давит тосол в расширительный бачок?

Нажми для просмотра	Замена помпы моими руками.       Тэги:

Устранение продольного биения распредвала ВАЗ 8 КЛ и замена сальника

Нажми для просмотра	В этом ролике показано, как решить проблему соскальзыв ания ремня ГРМ с шестерёнки , что приводит к быстрому…       Тэги:

Замена водяного насоса, Лада КАЛИНА. Замена тосола (охлаждающей жидкости)

Нажми для просмотра	замена помпы своими руками в домашних условиях.       Тэги:

замена помпы на ВАЗ 2114 mxf

Нажми для просмотра	Ремонт ВАЗ 2109 Замена ремня ГРМ, замена помпы ВАЗ.       Тэги:

Замена помпы Ваз 2109. Замена ремня ГРМ и шестерёнок.

Нажми для просмотра	В этой серии мы поменяем на 8-ми клапаном двигателе натяжные ролики (сам ремень менять не будем, т.к. он у…       Тэги:

замена помпы ваз 2114 8 клапанов

Нажми для просмотра	Пришло время замены. Ремонт авто в гараже-сво ми руками.Пош говое пособие по замене помпы и грм в гараже…       Тэги:

Ремонт ВАЗ 2109 Замена ремня ГРМ, замена помпы ВАЗ

Нажми для просмотра	замена помпы, установка ремня ГРМ по меткам на ВАЗ 2114, 8клапанник.       Тэги:

Замена ГРМ, помпы и установка разрезной шестерни Ваз 2108, 09, 99, 13, 14, 15.

Нажми для просмотра	Порвался ремень грм,решил и помпу заменить…. и как всегда встал вопрос,как ю помпу лучше ставить…       Тэги:

Ваз 21099 Замена помпы и ремня ГРМ” rel=”spf-prefetch

Нажми для просмотра	Описание отсутсвует       Тэги:

потекла помпа, замена помпы, и метки на ремень ГРМ, опять ВАЗ 2114 8клапанник” rel=”spf-prefetch

Нажми для просмотра	Описание отсутсвует       Тэги:

Какая помпа лучше на ваз 2108,2109,2110,гранта,калина приора” rel=”spf-prefetch

Примерный порядок действий по установке дополнительной помпы

Если все нужные детали куплены, выполняют следующее:

1. 1. Собирают «узел», состоящий из трёх деталей.

Короткий шланг – это «отвод».

1. Ниже показан пример с помпой BOSCH.

Узел для отведения тосола

Внешний отводящий шланг

Метод крепления помпы BOSCH

Знайте, что к разъёму насоса подойдёт штекер от датчика детонации (надо купить). Схема подключения рассмотрена ниже.

Пример с помпой ГАЗ

Уточнения для отечественной помпы:

1. Делают «сборку», как на шаге 1 (см. выше);
2. «Сборку» монтируют;
3. Место крепления помпы – верхний угол картера МКП (см. фото). Без деталей железного конструктора здесь обойтись сложно.

Метод крепления помпы ГАЗ

Процесс установки помпы

Перед началом работы охлаждаем двигатель естественным способом. После чего сливаем охлаждающую жидкость в чистую емкость. Нам она еще пригодится, поэтому приходится беспокоиться о ее чистоте.

После этой процедуры берем новую помпу и с той стороны, где стоит крыльчатка, откручиваем четыре самореза. Прокладку из резинового материала, которая обнаруживается в этом месте, подвергаем смазке обычным герметиком. Далее, производим обратную сборку помпы, но вместо снятых саморезов устанавливаем удлиненные тонкие болты под гайки. Только такой подход обеспечивает наилучшую герметизацию соединения.

Следующий шаг заключается в определении места установки дополнительного электронасоса. Есть для этого несколько возможностей:

— на шпильке крепления бачка омывателя;

— на шпильке возле аккумуляторной батареи;

— на креплениях штатной шумки, расположенной на щитке мотора.

Обычно отдают предпочтение стандартному подходу, который описан в инструкции, прилагаемой к электропомпе, то есть второму варианту. Поэтому помпу нужно расположить таким образом, чтобы горизонтальный ее патрубок смотрел в сторону блока, для чего следует железный крепительный хомут разжать.

Следующий этап, после установки помпы в выбранной позиции, является установка шлангов. Для этого их снимаем с печки и с трубки, выходящей из-под коллектора. Далее берем достаточной длины армированный шланг, примеряем его по месту. Главное, чтобы он от коллекторной латунной трубки до трубки насоса доходил без изломов и напряжений.

Для закрепления на трубке из-под коллектора, на нее прежде нужно установить уголок переходник (чтобы не произошло загиба шланга) с небольшим куском шланга (не менее 10 см), крепление конструкции производим хомутами (потребуется 4 штуки).

Процесс соединения помпы со шлангом от печки проходит куда легче, так как не требует установки переходников, достаточно просто протянуть нужный размер и провести соединение. Закрепить также хомутами (2 шт.). Для того чтобы окончательно все закрепить, на установленные шланги рекомендуется надеть алюминиевую гофрированную трубу в районе выпускного коллектора, чтобы шланги от горячего воздуха не оплавились. Окончательно все закрепляем и переходим к подключению электрики.

При установке помпы массовый провод обмотки нужно заделать на массу, силовой провод реле соединяем с проводком насоса, плюсовой от реле пропускаем через предохранитель, который соединяется с аккумуляторным плюсом. Управляющий от реле плюс тянем к кнопке запуска в салон вместе с плюсом АКБ. Кнопка в салоне размещается в любом удобном месте.

Завершающий этап – это проверка помпы в действии. Для этого нужно вернуть тосол на родину, и при необходимости еще долить, запустить двигатель и немного подождать, когда двигатель прогреется. После чего посредством кнопки запустить дополнительную помпу.

По личным результатам установок и проверок (при около -20 за бортом, на полностью прогретых автомобилях) разница с включенной и выключенной помпой составила:
ВАЗ 2112 — 18 градусов
ВАЗ 2115 — 21 градус
Чери А21 — 17 градусов

Скажем честно, штатный обогрев в машине ВАЗ 2114 не самый лучший. В действительно холодную погоду машина начинает напоминать холодильник, а чтобы она прогрелась нужно потратить просто уйму бензина на прогреве. Некоторые автолюбители решают проблему путем установки второго радиатора, но как нам кажется, более эффективным решением будет дополнительная помпа на печку ВАЗ 2114.

Являясь дополнительной, она качает гонит жидкость по малому кругу, а ее установка займет у автолюбителя всего 5 минут. Единственным неудобством является то, что необходимо слить охлаждающую жидкость, потому лучше подгадать модернизацию под срок замены оной.

Установка дополнительной помпы в автомобиль своими руками

Довольно часто в автомобилях российского производства в зимний период холодно. Создать более комфортные условия можно путем установки дополнительной помпы.

Увы, многие автомобили, независимо от производителя, не выдерживают в суровых российских условиях никакой критики в вопросах теплообеспечения салона. Проще говоря, деятельность печки не оправдывает возложенные на нее надежды, и в машине, при большом уличном минусе, просто холодно. Но, оказывается, все исправимо, причем своими руками. Главное иметь голову на плечах и инструкцию к применению.

Модернизация отопительной системы автомобиля заключается в установке дополнительной электропомпы. Рассмотрим на примере десятой модели Ваза, так как чаще всего владельцы этих автомобилей жалуются на отсутствие достаточного тепла в их машинах, особенно на холостом ходу двигателя. Для проведения операции необходимы:

1. Электропомпа от Газели. Именно данная модель лучше подходит к этой роли дополнительного нагнетателя тепла в салон. Она представляет собой простой центробежный насос, в котором происходит отброс потока жидкости от центра к периферии посредством лопаток.

2. Реле. Лучше всего взять реле стартера или зажигания, где контакты лучше всего разомкнуты.

3. Небольшие отрезки алюминиевого и армированного шланга.

4. Охлаждающая жидкость в объеме не менее двух литров.

5. Хомуты, достаточно шести штук.

Процесс установки помпы

Перед началом работы охлаждаем двигатель естественным способом. После чего сливаем охлаждающую жидкость в чистую емкость. Нам она еще пригодится, поэтому приходится беспокоиться о ее чистоте.

После этой процедуры берем новую помпу и с той стороны, где стоит крыльчатка, откручиваем четыре самореза.

Прокладку из резинового материала, которая обнаруживается в этом месте, подвергаем смазке обычным герметиком.

Далее, производим обратную сборку помпы, но вместо снятых саморезов устанавливаем удлиненные тонкие болты под гайки. Только такой подход обеспечивает наилучшую герметизацию соединения.

• Следующий шаг заключается в определении места установки дополнительного электронасоса. Есть для этого несколько возможностей:
• — на шпильке крепления бачка омывателя;
• — на шпильке возле аккумуляторной батареи;
• — на креплениях штатной шумки, расположенной на щитке мотора.

Обычно отдают предпочтение стандартному подходу, который описан в инструкции, прилагаемой к электропомпе, то есть второму варианту. Поэтому помпу нужно расположить таким образом, чтобы горизонтальный ее патрубок смотрел в сторону блока, для чего следует железный крепительный хомут разжать.

Следующий этап, после установки помпы в выбранной позиции, является установка шлангов. Для этого их снимаем с печки и с трубки, выходящей из-под коллектора. Далее берем достаточной длины армированный шланг, примеряем его по месту. Главное, чтобы он от коллекторной латунной трубки до трубки насоса доходил без изломов и напряжений.

Для закрепления на трубке из-под коллектора, на нее прежде нужно установить уголок переходник (чтобы не произошло загиба шланга) с небольшим куском шланга (не менее 10 см), крепление конструкции производим хомутами (потребуется 4 штуки).

Процесс соединения помпы со шлангом от печки проходит куда легче, так как не требует установки переходников, достаточно просто протянуть нужный размер и провести соединение. Закрепить также хомутами (2 шт.).

Для того чтобы окончательно все закрепить, на установленные шланги рекомендуется надеть алюминиевую гофрированную трубу в районе выпускного коллектора, чтобы шланги от горячего воздуха не оплавились.

Окончательно все закрепляем и переходим к подключению электрики.

При установке помпы массовый провод обмотки нужно заделать на массу, силовой провод реле соединяем с проводком насоса, плюсовой от реле пропускаем через предохранитель, который соединяется с аккумуляторным плюсом. Управляющий от реле плюс тянем к кнопке запуска в салон вместе с плюсом АКБ. Кнопка в салоне размещается в любом удобном месте.

Завершающий этап – это проверка помпы в действии. Для этого нужно вернуть тосол на родину, и при необходимости еще долить, запустить двигатель и немного подождать, когда двигатель прогреется. После чего посредством кнопки запустить дополнительную помпу.

Вариант схемы на ВАЗ-2114

Моторчик подключаем через предохранитель и реле, рассчитанное на 10 Ампер. Включать реле будет кнопка, закреплённая на приборке.

Схема (простой вариант)

Напряжение «+» было взято напрямую с АКБ, но так делать можно – на проводе «висит» герметичный держатель, где находится предохранитель (5А). Монтаж кнопки выглядит просто:

1. Снимаем все рукоятки;
2. Отодвигаем пластиковую панель в направлении «на себя»;
3. Устанавливаем новую кнопку, подключаем провода.

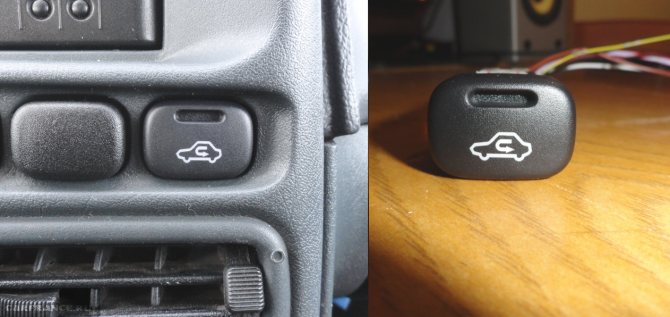

В результате можно видеть то, что показано на фото.

Кнопка включения циркуляции

Что можно улучшить

• В параллель с обмоткой реле в направлении «задом наперёд» включают диод, тем самым продлевая срок службы кнопки;
• Подключение к АКБ напрямую – это плохо. Лучше найти другую точку с «плюсом»;

  То, что получилось у нас

• Движковый привод краника используется на многих авто, в том числе на ВАЗ-2114, а дополнительную помпу должен включать именно он (сам движок). Если кто-то сможет реализовать подобное, хорошо бы оставить свой ответ в комментариях. Кстати, обычный концевой выключатель тут не поможет.
