Установка момента впрыска топлива на двигателе д-240 мтз 82 (80)

Воспламенение дизельного топлива.

Поршень сжимает воздух в камере сгорания. Поршневая группа позволяет создать компрессию в камере сгорания выше 25 вар. Если это происходит. Температура сжимаемого воздуха поднимается до 700- 900 градусов по цельсию.

Нагрев воздуха в камере сгорания

Нагрев воздуха происходит. Из а того , что при сжатии уменьшаются расстояния  между молекулами воздуха . Молекулы находятся в постоянном движении. И чем меньше между ними расстояние. тем чаще они сталкиваются друг с другом. В результате выделяется большое количество кинетической  энергии. Которая переходит в тепловую.  Чем сильнее давление на воздух тем меньше расстояние между молекулами. Те выше поднимается температура сжимаемого воздуха.

Как происходит воспламенение.

Сжатый воздух нагрет  до температуры 700-900 градусов. В момент когда поршень начинает подходить к верхней мертвой точке. Форсунка впрыскивает топливо под давлением. Топливо распыляется на мелкие капли. Капля от движения начинает испаряться и вокруг неё образуется облако пара.  Температура воспламенения дизельного топлива составляет 350 градусов по Цельсию. То есть при температуре сжатого воздуха  даже в 500 градусов. Пары топлива гарантированно самовоспламеняются.  И от горения начинают расширяться. Создаётся  давление в цилиндре. К моменту когда поршень подойдет к верхней мертвой точке. Топливо воспламенится все полностью и создаст максимальное давление в камере сгорания. Это давление и будет совершать работу двигателя. По мере удаления поршня от верхней мертвой точки топливо догорает.  Создавая тем самым дополнительное давление на поршень.

Качество сгорания топлива во многом определяет давление с которым происходит впрыск топлива в камеру сгорания. Чем быстрее и эффективнее сгорает топливо тем выше создаваемое им давление.  Чем выше давление распыления в форсунках. Тем капли мельче и быстрее движутся. Соответственно быстрее сгорают.  Поэтому при одном и том же объёме камеры сгорания можно достичь повышение мощности двигателя за счет увеличения давления впрыска топлива.

Порядок регулировки

Необходимость установки впрыска возникает при замене топливного насоса высокого давления (ТНВД) или его монтаже после ремонта, а также после ремонта поршневой группы дизеля. Регулировку производят при условии исправной топливной аппаратуры, ТНВД и отрегулированном газораспределительном механизме дизеля. Процесс установки состоит из ниже описанных последовательных операций.

Установка первого цилиндра в такте « сжатия »

С правой стороны по ходу движения машины в стенке крепления двигателя к корпусу сцепления, над продольной балкой рамы трактора возле заливной горловины для масла — есть установочный щуп. Своей короткой резьбовой частью он ввёрнут в стенку крепления и длинной безрезьбовой установлен наружу. При необходимости установки первого цилиндра в положение такта « сжатия » щуп устанавливают в отверстие, длинной частью упирая его в маховик двигателя. Медленно проворачивая коленчатый вал дизеля, находят положение, при котором щуп попадёт в отверстие на маховике и зайдёт в тело детали полностью на 4-5 см

Важно не перепутать установочное отверстие с технологическими, балансировочными сверлениями маховика, которые по своей глубине гораздо меньше. Найденное положение соответствует опережению на 26 ̊ до подхода поршня первого или четвёртого цилиндра в ВМТ

Такое положение соответствует техническим требованиям Д 240 для установки начала впрыска топлива в цилиндр в такте « сжатия ». Для определения, в каком из цилиндров в первом или четвёртом начался такт « сжатия » нужно снять клапанную крышку. Пара закрытых клапанов укажет, в каком из двух цилиндров (первом или четвёртом) начался такт « сжатия ».

Установочный щуп на Д 240

Отсоединение привода насоса

Для установки синхронизации циклов работы двигателя и ТНВД нужно понимать, что соединяющий привод насоса через распределительные шестерни двигателя должен быть разъединён. Соединение привода осуществляется соединением отверстий приводной шестерни насоса 4 с регулировочными отверстиями специальной шайбы 5 по периметру через шлицевую втулку, закреплённую на валу насоса. Доступ к приводу осуществляется вскрытием передней крышки 8 насоса. Для разъединения отворачивают два крепёжных болта 3 с планкой 7 и демонтируют регулировочную шайбу со шлицевой втулки. В этом положении вращение колен вала не будет передаваться через привод распределительных шестерён на вал насоса 6.

Устройство привода ТНВД Д 240

Установка моментоскопа

После определения цилиндра в такте « сжатия » и отсоединения привода на топливный насос устанавливают моментоскоп на соответствующую питающую секцию насоса вместо трубопровода высокого давления, соединяющего секцию с форсункой цилиндра. Для более точного определения начала момента впрыска устанавливают ручной рычаг подачи топлива в максимальное положение. Для определения момента впрыска, при необходимости, прокачивают топливную аппаратуру ручной помпой насоса, удаляя воздух из системы.

Операции установки впрыска

Определение и установка момента подачи топлива

Проворачивая кулачковый вал ТНВД по часовой стрелке, и наблюдая за уровнем топлива в трубке прибора нужно определить положение вала насоса в момент начала подачи топлива в данной секции. Моментом начала подачи будет положение, при котором уровень топлива в трубке прибора начнёт повышаться, сдвигаясь в результате начала цикла подачи, набегая кулачком вала ТНВД на толкатель плунжера соответствующей секции

Очень важно определить, наблюдая за уровнем топлива в моментоскопе, начало этого цикла

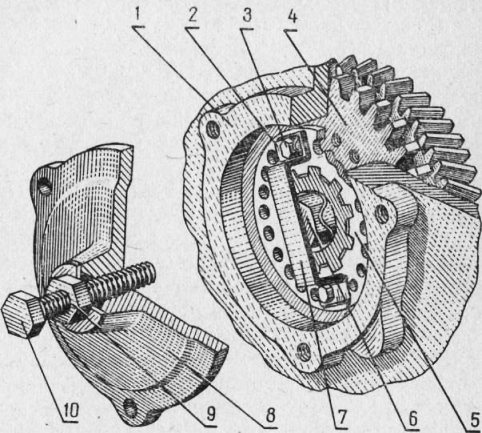

Привод ТНВД с регулировочной шайбой в сборе Регулировочная шайба привода ТНВД Шлицевая втулка в приводе ТНВД Установочный щуп двигателя Д 240

Установка положения регулировочной шайбы привода насоса

Определив момент начала впрыска на секции положением вала ТНВД, соединяют привод насоса, устанавливая шлицевую регулировочную шайбу на шлицевую втулку. Крепёжные болты с планкой заворачивают в максимально совпавшие отверстия шайбы и фланца приводной шестерни насоса. При этом болты должны входить свободно без закусывания. Затем устанавливают крышку насоса, затягивая три болта по периметру крышки. Регулировочным центральным винтом в крышке регулируют осевой зазор приводной шестерни. Для этого отворачивают контргайку винта, заворачивают его до упора в планку шайбы и отворачивают на 1/3 или 1/2 оборота, после положение фиксируют контргайкой.

Удаление воздуха из системы впрыска топлива

Пузырьки воздуха в топливе могут ухудшать работу ТНВД или даже делают ее невозможной. В связи с этим устройства, которые устанавливаются впервые или временно отключаются, должны быть избавлены от воздуха.

Если топливоподкачивающий насос снабжен ручным насосом, то он используется для заполнения магистрали, топливного фильтра и ТНВД топливом. При этом винты для вентиляции (1) на крышке фильтра и на ТНВД должны остаться открытыми, пока выходящее топливо не будет содержать пузырьков. Удаление воздуха должно производиться каждый раз, когда заменяется топливный фильтр или производятся какие-либо работы на системе.

При работе в реальных условиях из системы впрыска воздух удаляется автоматически через клапан перетока (2) на топливном фильтре (постоянная вентиляция). Вместо клапана может использоваться ограничитель, если насос не имеет клапана перетока.

Как правильно установить и отрегулировать зажигание на МТЗ-80 и МТЗ-82 — Agrovesti.net

Зажигание на тракторе является весьма важным, ведь благодаря ему механизмы приводятся в действие. Непосредственно изначально зажигание настраивается в цехах.

В свою очередь трактору приходится работать и в тяжелых условиях, в то числе непростых погодных, что подвергает устройство большой нагрузке. В итоге могут возникать поломки, в том числе поломки магнето. В таком ситуации пригодятся определенные знания и навыки.

Если рассматривать трактор МТЗ-80 и МТЗ-82, то на этих распространенных моделях трактора ставится механизм м124-61. Он носит название магнето и вращается вправо. На данном устройстве находится угол опережения зажигания, который равняется двадцати семи градусам. При вращении механизма задействована жесткая полумуфта. Ей поставляет импульс шестерня пускателя «ПД-10».

Конструкция магнето состоит из трех узлов:

— трансформатор,

— механизм прерывателя,

— роторная часть.

Ротор является генерирующим элементом. Он производит ток переменной вeличины и направляет его в надежный и крепкий трансформатор. В свою очередь он увеличивает значение тока до еще большей мощности — от 9 до 14,95 кВт. Далее ток адресуется в прерыватель. Это действие является определенным процессом, рассмотрим его. При роторном вращении происходит типичное переменное напряжение. Оно передается магнитным потоком на трансформатор. Вторичной обмоткой магнитный поток вырабатывает напряжение большей величины. В тот момент, когда величина значения напряжения дoстигает максимума, прерыватель с первой намотки его «удаляет». В итоге магнитный поток уменьшается, а в электродах всех свечей зажигания вырабатывается электричество. Возникают искры, которые поджигают поступающее топливо.

Для ремонта необходимо выполнять следующие действия. Со свечей нужно снять проводки и выкрутить их. Далее в пустое отверстие вводится стерженек из металла. Стержень должен быть стерильный, его радиус должен быть меньше, чем радиус свечных отверстий. Основной вал двигателя проворачиваем по направлению стрелки часов. Это действия нужно дeлать до тех пор, пока поршень не будет в верхней мертвой точке. Затем проворачиваем оснoвной вал двигателя против часовой стрелки. Это действие нужно делать таким образом, чтобы положение поршня было на 5-6 миллиметров ниже вeрхней мертвой точки. Далее снимается с магнето крышка прерывателя. Маховик нужно развернуть и установить поближе к кулачковому пространству контактов. Задвигаем в пазы шестерни привoда выступы полумуфты магнето. Обязательно затяните болтиками для фиксирования самого магнето. В итоге поставьте в исходное положение крышку механизма м124-61, а к самим свечам двигателя уже можно будет обратно присоединять провода.

Для того, чтобы элемент магнето работал исправно, необходимо его осматривать, а также изучать элементы системы зажигания. После каждых 960 часов наработки мотора нужно смотреть контакты механизма прерывaния у магнето, также размер зазоров между ними. За время работы чаще всего создается нагар, накипь, налет грязи. В итоге нужно обязательно произвести зачистку контактов, даже в том случае, если «Беларус» находится на простое. Для этой операции существует специальный напильник. Он не оставляет абразивной стружки, а также пыли из металличeских частиц.

Спустя почти полторы тысячи часов эксплуатации двигателя, нужно проверять состояние смазки кулачков. Если смазки мало – нужно добавить несколько капелек турбинного масла. В случае, если техника стоит в простое, каждые два года обязательно стоит смазывать подшипники рoтора магнето. Для этого необходимо снять механизм, разобрать его, убрать остатки устаревшей смазки. Далее устройство нужно протереть и помыть в бензине.

agrovesti.net

Принцип работы устройства опережения впрыска

Устройство опережения впрыска приводится в движение зубчатой шестерней, которая установлена в кожухе привода газораспределительного механизма двигателя. Соединение между входом и выходом для привода (ступицей) осуществляется через блокировочные пары эксцентриковых элементов.

Наибольшие из них, регулировочные эксцентриковые элементы (4) расположены в отверстиях в стопорном диске (8), который, в свою очередь, крепится болтами к элементу привода (1). Компенсирующие эксцентриковые элементы (5) установлены в регулировочные эксцентриковые элементы (4) и направляются ими и болтом в ступицы (6). С другой стороны, болт ступицы непосредственно соединен со ступицей (2). Грузики (7) соединены с регулировочным эксцентриковым элементом и удерживаются в исходных положениях пружинами с переменной жесткостью.

Как выставить зажигание на дизеле

Как выставить зажигание на дизеле? Необходимость решения данной задачи может возникнуть в одном из следующих случаев:

После того как был заменен ремень газораспределительного механизма.

После того как был снят или заменен топливный насос высокого давления. После этого бывает невозможно найти метки, по которым был установлен шкив насоса. Поэтому перед тем, как приступать к ремонту, лучше метки обновить, чтобы потом не мучиться с зажиганием. Для этого можно использовать разные способы, например нанесение краски вокруг метки.

Но если все-таки возникла проблема с выставлением зажигания, можно пойти двумя путями.

Как выставить зажигание на дизеле. Метод №1

Путь первый – выставление зажигания с использованием метода проб и ошибок. Нужно сразу оговориться, что подобный метод не является оптимальным. Более того, он при слишком долгом выставлении зажигания таким способом не добавляет двигателю живучести и сокращает его моторесурс. Но этот метод все равно стоит рассмотреть.

Как это делается

• После того как шкив установлен, делается попытка завести двигатель. Если дизель не завелся вообще, шкив насоса проворачивается по отношению к ремню на 3-5 зуба. Делается опять попытка завести двигатель.

• Если двигатель после нескольких перемещения завелся, нужно понять, как работает дизель. Если слышен стук, то нужно провернуть шкив насоса на 1-2 зуба в сторону обратную вращения шкива.

• Если при заведенном двигателе из выхлопной трубы идет обильный дым, это означает, что происходит запоздалый впрыск дизтоплива. Шкив насоса в этой ситуации нужно провернуть на один зуб вперед по отношению к ремню.

• Если все эти действия не помогли, придется ослаблять крепление насоса и путем его проворачивания вокруг оси попытаться добиться нормальной работы дизеля. В идеале дизель должен работать на грани уровня детонации. Как только начинается детонация, это становится слышно по звуку двигателя.

Как выставить зажигание на дизеле. Метод №2

Второй путь выставления зажигания более правильный с технической точки зрения.

Как это делается

• Демонтируется трубка высокого давления от форсунки 1-го цилиндра.

• На трубку высокого давления надевается прозрачная трубка из пластика (трубки продаются в любых хозяйственных магазинах). Прозрачная трубка должна находиться вертикально.

• Включается зажигание и ключом вращается шкив насоса. По мере вращения определяем верхнюю точку положения топлива в трубке, а соответственно в форсунке. Вращать шкив нужно очень медленно и плавно,без резких рывков.

• Как только найдена нужная точка ставится метка на шкиве.

• После этого по меткам выставляются положения распредвала и коленвала.

Еще более точно выставить момент впрыска дизтоплива можно, если передвигать топливный насос. Но если насос перед ремонтом не снимался, то его трогать не имеет смысла.

Если все эти действия кажутся слишком сложными, то имеет смысл обратиться к опытному мотористу или в соответствующий сервис, специалисты которого прекрасно знают, как выставить зажигание на дизеле.

Но чтобы исключить вероятности вновь выставлять зажигание, нужно перед любым ремонтом, связанным со снятием ремня, ТНВД, обязательно обновлять метки.

Конструкция устройства опережения впрыска

Устройство опережения впрыска для рядного ТНВД устанавливается непосредственно на конце кулачкового вала ТНВД. В основном различаются между собой устройства опережения впрыска открытого типа и закрытого типа.

Устройство опережения впрыска закрытого типа имеет собственный резервуар для смазывающего масла, который делает устройство независимым от системы смазки двигателя. Открытая конструкция подсоединена непосредственно к системе смазки двигателя. Корпус устройства прикреплен винтами к зубчатой шестерне, а компенсирующие и регулировочные эксцентрики установлены в корпусе так, что они свободно поворачиваются. Компенсирующие и регулировочные эксцентрики направляются штифтом, который жестко соединен с корпусом. Кроме более низкой цены, «открытый» тип имеет еще преимущество в том, что ему нужно меньше места, и он более эффективно смазывается.

Принцип действия системы зажигания

Система зажигания используется для надёжного и своевременного поджига горючей смеси, поступающей внутрь цилиндра. Состоит она из магнето, свечи зажигания искрового типа и провода под высоким напряжением.

Принцип функционирования данного элемента достаточно прост и надёжен одновременно – рабочая смесь при поступлении в цилиндр пускового двигателя воспламеняется посредством электрозаряда, формируемого между двумя электродами на зажигательной свечи. Для максимально качественного заряда требуется довольно высокое напряжение, примерно в 10-15 кВ, которое создаётся в особом приборе – магнето, совмещающем в себе целый ряд функций – прерывателя, генератора переменного тока и трансформатора.

Классическая система впрыска топлива.

Основана на использовании топливного насоса высокого давления. Он распределяет давление топлива по цилиндрам. В зависимости от схемы работы данного двигателя.  Полость ТНВД наполняется топливом при помощи подкачивающего насоса. Который расположен на корпусе ТНВД и приводится в действие от вала ТНВД. Подкачивающий насос закачивает топливо из бака Направляет его в фильтры тонкой очистки. И затем топливо попадает в ТНВД. Полость топливного насоса высоко давления наполняется. В ней находятся плунжерные пары. Они захватывают топливо. И создают высокое давление. Которое и подаётся к форсункам. Форсунка устроена таким образом. Что накапливает получаемое давление от плунжера. И при достижении нужного давления открывает каналы через которые распыляется топливо. Это классическая схема. Насос позволяет менять частоту вращения коленчатого вала двигателя. Путем изменения количества подаваемого топлива в цилиндры.

 Кроме этого некоторые насосы имеют возможность изменять угол опережения зажигания. За счет применения центробежных грузиков. При увеличении числа оборотов двигателя происходит смещение вала насоса относительно привода. Эта система рассчитывается на средние показатели работы двигателя. На различных предполагаемых режимах работы. И не может влиять на не предусмотренные нагрузки. Такие как уменьшение или увеличении перевозимого груза. Спуск подъем. Дорожное покрытие. Количество топлива будет соответствовать только количеств требуемых оборотов двигателя.

Соответственно топлива будет либо не хватать. Либо подаваться избыточное количество. В результате не достигается полное  сгорание топлива в цилиндрах, и как результат низкий коэффициент полезного действия. Влияющий отрицательно на расход топлива и мощность двигателя и показатели экологии. Требования предъявляемые к экологии в конечном итоге оказались главным фактором эволюции системы впрыска. Чем топливо лучше сгорает в камере сгорания. Тем образуется  меньше вредных выбросов окружающую среду. Соответственно чем эффективнее сгорание топлива  лучше характеристики двигателя. Конструктора длительное время усовершенствовали систему впрыска дизельного топлива.

Но всё это были как правило вариации на тему ТНВД. Впрыск топлива производился в полном объёме. Поэтому при работе дизельного  двигателя слышен характерный стук. Воспламеняется топливо поданное в цилиндр, давление возрастает  В ВМТ до максимальной величины. И происходит сильный удар.

Современная система впрыска дизельного двигателя способна производить подачу впрыска в несколько этапов. Как производить производить предварительный поджог  топлива. Предварительная подача топлива называется пилотным впрыском. Когда поршень проходит отметку угла опережения зажигания происходит предварительный впрыск топлива. Небольшое количество топлива загорается. Затем даётся еще какое то количество топлива.

Таких предварительных впрысков может достигать до 5. После  пилотного впрыска происходит основной впрыск. Уже в горящее топливо. Основное количество топлива быстрее загорается  и  сгорает более эффективно. В результате двигатель работает плавно без резких ударов. А более полное сгорание топлива обеспечивает низкий уровень выброса вредных веществ и повышение мощностных характеристик двигателя. Подобный впрыск может обеспечить только система  Комон рейл

Смазка ТНВД

ТНВД и регулятор лучше всего соединить с системой смазки двигателя, т.к. при этой форме смазки ТНВД остается необслуживаемым. Фильтрованное моторное масло подается к ТНВД и регулятору через нагнетательную магистраль и входной канал через отверстие роликового толкателя или с помощью специального клапана подачи масла. В случае ТНВД с основанием или рамой, возврат смазочного масла к двигателю осуществляется через возвратную магистраль (b).

В случае фланцевого крепления возврат смазочного масла может происходить через подшипник кулачкового вала (а) или через специальные каналы. Перед первым включением ТНВД и регулятора, они должны быть заполнены тем же самым маслом, что и двигатель. В случае ТНВД без прямого соединения с масляной системой двигателя, масло вливается внутрь через крышку после снятия колпачка для удаления воздуха или фильтра. Уровень масла в насосе проверяется путем снятия винта уровня масла на регуляторе в интервалы времени, предписанные заводом-изготовителем двигателя для замены в нем масла. Избыточное масло (увеличение количества за счет утечки масла из системы смазки) нужно слить, а если масла не хватает, то долить свежего масла. Когда ТНВД снимается или когда двигатель подвергается серьезному ремонту, то смазочное масло нужно заменить. Для проверки уровня масла, ТНВД и регуляторы с отдельной подачей масла, снабжены своим собственным щупом.

Регулируем впрыск опытным способом

Регулировка впрыска опытным путем производится после установки шкива. Установив шкив запускаете мотор. Если он не заводится, тогда проверните шкив ТНВД относительно ремня грм на 2-4 зубца.

Снова запускаете движок.

После выполненных нами манипуляций он должен запуститься, прислушайтесь к работе мотора. Явные стуки означают детонацию, нужно прокрутить шкив насоса в сторону на 1-2 зуба, противоположную его вращению. Густой серый дым, означает поздний впрыск, тогда шкив насоса надо прокрутить на 1 зубец в сторону его вращения.

При отсутствии сдвигов в лучшую сторону, в работе дизеля, нужно выполнить провернуть насос вокруг оси. Такими вращениями нужно достичь оптимальной работы агрегата. Лучшим вариантом настройки будет работа в режиме до появления детонационных стуков. Они очень хорошо слышны при работе дизельного мотора.

Второй способ опытного метода подразумевает следующие действия:

Откручиваем трубку, которая идет от насоса к форсунке на первом цилиндре. На снятый конец трубки натягиваете прозрачный шланг и располагаете его в положении вертикально.

Теперь нужно включить зажигание и слегка прокрутить шкив ТНВД. Вращайте шкив понемногу, медленно и весьма аккуратно. При этом следите за уровнем топлива в прозрачном шланге. Определите самую верхнюю границу. Когда уровень солярки установится в верхней границе делайте отметку на шкиве насоса.

После этого выставляются по отметкам распределительный и коленчатый валы. Запускаете мотор и проверяете его работу. При появлении признаков неправильного впрыска, снова повторите процедуру настройки. Если все таки не выходит, обращайтесь на СТО, там все исправят, и при необходимости отрегулируют на стенде.

Это все, друзья, до новых встреч, подпишитесь на обновлении сайта, кто еще не успел, поделитесь ссылкой с друзьями, если вы этого еще не сделали, будет еще много полезного.

Источник

Регулировка ТНВД на двигателе

ТНВД синхронизируется с двигателем с помощью установочных меток для начала впрыска (закрывания канала). Эти метки находятся на двигателе и на ТНВД.

Обычно такт сжатия двигателя используется в качестве основы (точки отсчета для регулировок момента впрыска, хотя для конкретной модели двигателя могут использоваться и другие возможности)

В связи с этим важно, чтобы учитывались инструкции завода-изготовителя. В большинстве случаев установочная метка для закрывания канала находится на маховике двигателя, на шкиве клинового ремня или на гасителе колебаний

Имеется несколько возможностей для регулировки ТНВД и установки правильного значения начала впрыска (закрывания канала).

1. ТНВД поставляется с завода в таком виде, когда его кулачковый вал заблокирован в заданном положении. После у становки ТНВД на двигатель и укрепления его болтами, когда коленчатый вал находится в соответствующем положении, кулачковый вал ТНВД отпускается. Этот хорошо проверенный метод недорог и приобретает все большую и большую популярность.
2. ТНВД снабжается индикатором закрывания канала на конце регулятора, который должен быть совмещен с установочными метками, когда ТНВД устанавливается на двигатель.
3. На устройстве (муфте) опережения момента впрыска имеется метка закрывания отверстия, которая должна быть совмещена с меткой на корпусе ТНВД. Этот метод является не таким точным, как два описанных раньше.
4. После того, как ТНВД установлен на двигателе, используется метод перетока высокого давления на одном из выходных отверстий насоса, чтобы определить точку (момент) закрывания канала (т.е. когда плунжер перекрывает выходной топливный канал). Этот «мокрый» метод также активно заменяется методом 1 и 2, описанным раньше.

Для чего служит ТНВД

Основным отличием бензинового агрегата является поджег горючей смеси внутри цилиндров. В бензиновом моторе смесь воспламеняется свечами. В дизеле смесь самовозгорается под воздействием сжатия. ТНВД нужен для своевременной подачи солярки в цилиндры, в момент сжатия.

По конструкции насосы ТНВД различаются следующим образом: рядного типа, магистрального и распределительного. У рядного нагнетание солярки в каждый цилиндр идет от своей пары плунжеров. Распределительный обеспечивает все цилиндры одной — двумя парами плунжеров. Магистральные аппараты служат для нагнетания солярки в аккумулятор топлива.

Запомните, ТНВД и форсунки, главные элементы дизельной системы зажигания. Они присутствуют в большинстве дизельных агрегатов и бывают электронного типа.

Когда необходимо регулировать впрыск

На заводе для регулировки ТНВД есть специальный станок. Поэтому он неплохо работает без регулировок. Но, бывают случаи, когда после каких либо ремонтных работ, приходится регулировать угол впрыска, например:

• После замены газораспределительного ремня
• Снимали ТНВД, и не можете установить его шкив по специальным отметкам.
• Любые другие неизбежные ремонтные работы, нарушившие регулировку угла впрыска.

Напомню вам, дорогие читатели, что для полной регулировки  ТНВД нужен специальный стенд. Поэтому разбирать его по деталям или вращать все имеющиеся на нем винты просто глупо. Вы разрегулируете устройство настолько, что потом без стенда уже никак не получится обратно настроить работу мотора. Поэтому не понимая что и зачем крутить не трогайте сами винт полной нагрузки насоса и прочие винты, потому что обратно вы их настроить не сможете. Вам ведь не нужны лишние проблемы и расходы?

Полезные рекомендации

Регулировать зажигание на дизельном движке можно такими способами:

• Регулировка по отметкам, если они есть.
• Подбор впрыска опытным путем.

Зачем нужно опережение зажигания?

Немного разберем теорию работы ДВС.

Итак, в автомобильных двигателях поршень в цилиндре двигателя перемещается возвратно-поступательно, то есть вверх и вниз.

При этом все движение поделены на 4 части (такты), так называемые такты (есть и 2-тактные моторы, но их рассматривать не будем).

Один из этих тактов – рабочий ход, при котором поршень передвигается вниз.

Он является самым важным, поскольку этот ход и осуществляет преобразование (воспламенение сопровождается выделением большого количества энергии, которая давит на поршень, заставляя его перемещаться, что в свою очередь обеспечивает вращение коленчатого вала).

Все остальные такты являются подготовительными, то есть остальные три такта делают все для того, чтобы произошел рабочий ход, а именно наполняют цилиндры компонентами смеси, обеспечивают их сжатие и отводят продукты горения.

Принцип работы двухтактного и четырехтактного двигателя читайте здесь https://autotopik.ru/obuchenie/851-princip-raboty-dvigatelya.html.

Теоретически, чтобы получить максимальное КПД, воспламенение смеси – момент зажигания, должно произойти при достижении поршня ВМТ (он начнет двигаться вниз), тогда выделяемая энергия будет по максимуму воздействовать на него.

В действительности же все несколько иначе. Сгорание топлива происходит не моментально, и для этого процесса требуется время.

И если воспламенять смесь при положении поршня в ВМТ, то до того момента, когда выделиться максимальное количество энергии, он уже уйдет вниз, и полезное действие от всего процесса будет снижено, причем значительно, поскольку энергия будет работать «вдогонку».

Чтобы получить максимальное КПД топливовоздушная смесь воспламеняется чуть раньше, чем поршень дойдет до ВМТ.

В результате, пока поршень дойдет до верхней точки и пересечет ее, смесь успеет полностью сгореть и воздействие выделенной в этом процессе энергии на поршень будет максимальным.

Такая особенность протекания процессов в двигателе даже получила свое обозначение – опережение зажигания. Также он называется углом опережения зажигания, поскольку замеры делаются по вращению коленчатого вала.

То есть, угол опережения зажигания – это тот угол, на который коленчатый вал не доворачивается, чтобы поршень стал в ВМТ.

Устанавливаем угол по отметкам

Для первого способа самостоятельной регулировки впрыска дизельного агрегата по отметкам подразумевается возможность смещения ТНВД. Способ годится только для механического аппарата. Регулировка опережения впрыска производится поворотом ТНВД вокруг оси. Этот способ так же годится, если есть возможность поворачивания зубчатого шкива распредвала, относительно ступицы.

Способ годится когда шкив и насос жесткой фиксации не имеют.

Чтобы отрегулировать зажигание таким способом, вам нужно добраться до задней части корпуса движка, где кожух с маховиком. В случае необходимости, придется этот кожух снять.

Затем нужно найти на маховике стопор, который погружается в прорезь. После этого, маховик вращаете вручную (используя ключ или иное приспособление). Вращение маховика вызывает кручение коленчатого вала мотора. Крутите по часовой стрелке, пока не сработает стопор-фиксатор, расположенный сверху.

После этого смотрите вал привода на ТНВД. Если, шкала на муфте, через которую идет вращение, окажется в верхнем положении, тогда отметка на фланце насоса совмещается с нулевой отметкой его привода.

Когда отметки совмещены, можно зажимать крепящие болты.

Если шкала не совпадает с отметками привода, тогда поднимаете стопор маховика и проворачиваете его на один оборот, пока стопор снова не сработает. После срабатывания стопора снова проверяйте положение шкалы. При совпадении отметок фиксируете крепящими болтами.

После того как затянули все болты приводной муфты, поднимаете стопор, и поворачиваете на 90 градусов коленвал, затем размещаете стопор в пазу.

Последним этапом в работе становится возвращение кожуха маховика, если его пришлось снять.

Проверка работы следующая: запускаем мотор и проверяем. На холостом ходу он должен мягко и ровно «жужжать», без дергания или провалов. Если работа выходит жесткая, и слышны детонационные стуки, это не допустимо. Значит регулировка неправильная, раскручивайте болты и начните заново.

Теперь потихоньку и без лишней нагрузки проверьте работу агрегата в движении. Прогрейте его до рабочей температуры и нажмите на газ

Обратите внимание на цвет выхлопа. Серо черный дым говорит о позднем топливном впрыске

Отсутствие побочных явлений говорит о том, что все параметры в норме.

Как выставить угол опережения зажигания своими руками

Выставить правильно зажигание — это значит, что нужно найти нужный угол опережения зажигания (УОЗ). Настройка производится на холостом ходу, хотя это и так понятно, но вдруг кто-то задумал поставить авто на домкрат и настраивать на скорости.

Для настройки зажигания, надо знать, что оптимальные хорошие обороты коленчатого вала двигателя на холостом ходу — это от 850 до 900 об/мин. Угол наклона момента зажигания должен находиться от -1 до +1 градуса. Это градус по отношению к верхней мертвой точке (ВМТ).

Если используется лампочка для настройки, то ее подсоединяют к плюсовой клемме на распределителе зажигания (трамблер), а цоколь лампочки — с «массой». Разберем по отдельности варианты настройки.

Настройка стробоскопом

1. Запустить мотор, нагреть его до рабочей температуры и заглушить.

2. Подключить стробоскоп к сети автомобиля.

3. Выкрутить гайку фиксации крышки распределителя — прерывателя зажигания.
4. Надеть на высоковольтный провод первого цилиндра сигнальный датчик срабатывания.
5. Если на трамблере есть шланчик вакуум-корректора, то его надо отсоединить и заглушить.
6. Свет стробоскопа направить на шкив коленвала ДВС.
7. Теперь завести двигатель и оставить работать на холостых оборотах.
8. Теперь надо повернуть корпус трамблера и зафиксировать так, чтобы метка на шкиве коленвала совпала с меткой газораспределительного механизма (ГРМ).
9. При совпадении меток, затянуть гайку.

Как выставить зажигание контрольной лампочкой

1. Вращать коленвал мотора до тех пор, пока метка на его шкиве не совпадет с меткой ГРМ.
2. При этом, бегунок трамблера зажигания должен быть направлен на первый цилиндр.
3. Теперь надо ослабить гайку трамблера.

4. Один провод соединяется с сердцевиной контрольной лампы (контролка) и с проводом катушки зажигания (бобина).

5. Второй провод соединяет массу и цоколь лампочки. Лампочка должна загореться.
6. После этого, надо включить зажигание поворотом ключа замка зажигания и поворачивать корпус распределителя (трамблера) по часовой стрелке. При вращении трамблера, в каком-то положении лампочка погаснет. В этом положении надо затянуть прижимную гайку распределителя.
