Как работает турбонаддув

Конструкция

Принцип работы дизельного двигателя заключается в преобразовании возвратно-поступательных движений кривошипно-шатунного механизма в механическую работу.

Способ приготовления и воспламенения топливной смеси – это то, чем отличается дизельный двигатель от бензинового. В камерах сгорания бензиновых моторов, приготовленная заранее топливно-воздушная смесь воспламеняется с помощью подаваемой свечой зажигания искры.

Особенность дизельного двигателя заключается в том, что смесеобразование происходит непосредственно в камере сгорания. Рабочий такт осуществляется путем впрыскивания под огромным давлением дозированной порции топлива. В конце такта сжатия реакция нагретого воздуха с дизтопливом приводит к воспламенению рабочей смеси.

Двухтактный дизельный двигатель имеет более узкую сферу применения. Использование одноцилиндрового и многоцилиндрового дизелей такого типа имеет ряд конструктивных недостатков:

• неэффективную продувку цилиндров;
• повышенный расход масла при активном использовании;
• залегание поршневых колец в условиях высокотемпературной эксплуатации и прочие.

Двухтактный дизельный двигатель с противоположным размещением поршневой группы имеет высокую первоначальную стоимость и очень сложен в обслуживании. Установка такого агрегата целесообразна лишь на морских судах. В таких условиях, благодаря небольшим габаритам, малой массе и большей мощности при идентичных оборотах и рабочем объеме, двухтактный дизельный двигатель более предпочтителен.

Одноцилиндровый агрегат внутреннего сгорания широко применяется в домашнем хозяйстве в качестве электрогенератора, двигателя для мотоблоков и самоходных шасси.

Такой тип получения энергии налагает определённые условия на устройство дизельного двигателя. Он не нуждается в бензонасосе, свечах, катушке зажигания, высоковольтных проводах и прочих узлах, жизненно необходимых для нормальной работы бензинового ДВС.

В нагнетании и подачи дизтоплива участвуют: топливный насос высокого давления и форсунки. Для облегчения холодного пуска современные моторы используют свечи накала, которые предварительно подогревают воздух в камере сгорания. Во многих автомобилях в баке устанавливается вспомогательный насос. Задача топливного насоса низкого давления в том, чтобы прокачать топливо от бака к топливной аппаратуре.

Конструктивные элементы системы

Для осуществления возложенных функций, система турбонаддува состоит из двух основных частей:

1. Компрессор;
2. Турбина.

Компрессор служит для нагнетания атмосферного воздуха в систему подачи топлива. Он состоит из корпуса и расположенной в нем крыльчатки, которая, вращаясь, всасывает воздух. Чем выше ее скорость вращения, тем больше объем принятого воздуха. Увеличению скорости способствует работа турбины.

Она также состоит из корпуса с крыльчаткой (ротором), которая приводится в движение выхлопными газами. В корпусе газы проходят через специальный канал, имеющий форму улитки, что позволяет им увеличить скорость.

Ремонтируем турбину дизельного мотора своими руками

Скорей всего, компрессорное колесо самостоятельно с вала не снимется. Так что придется для этого использовать обычный универсальный съемник. Нужно пометить взаимное расположение колеса и гайки в отношении друг друга. Это необходимо, чтобы не была нарушена балансировка.

Стопорные кольца держат кольца уплотнительные. Втулки вала держатся с помощью трех болтов Т15. Как правило, причиной люфта получаются как раз втулки. Одно стопорное кольцо держит вкладыш, который со стороны компрессора. Со стороны турбины же вкладыш держится с помощью двух стопорных колец.

Очень хорошо и тщательно необходимо очистить от отложения грязи и нагара картридж. Также очистить надо и колеса. А с вала снять уплотнительное кольцо.

Ремонтный комплект для ТКР у вас уже должен быть. В типичном таком комплекте есть полный набор колец, сальников, шайб, метизов и вкладышей. Если у вас болтаются номинальные вкладыши, то нужно будет проточить и сбалансировать вал. Как правило, ремкомплекты содержат вкладыши не одного размера. Вкладыши эти надо очистить, а затем смазать маслом.

Внутренние стопорные кольца нужно установить в картридж. Обязательно убедитесь, что вошли они в пазы полностью. Потом вставляйте турбинный вкладыш. Вначале только смажьте его моторным маслом. Зафиксировать его надо с помощью стопорного кольца. Потом вставляйте и компрессорный вкладыш. Втулку смажьте, на нее наденьте маслосъёмное кольцо, пластину поставьте, и болты Т15 затяните. Затягивать нужно достаточно сильно, но не стоит переусердствовать.

После того, как вы все соберете, смотреться оно будет достаточно презентабельно. Потом установке подлежит и грязезащитная пластина, Фиксируйте ее стопорными кольцами. После этого установите маслосъёмное кольца. Этот процесс достаточно скучный и длительный, так как одеть кольца на вал не очень просто. После чего вставьте вал, предварительно смазав его. Гайку затяните моментом 2,5Нм – 5Нм. Отдраенные улитки тоже надо поставить на место. Это легкий процесс. После этого инсталлируйте вестгейт.

Все, у вас получилась практически новая турбина, сделанная своими руками, по низкой цене.

Конструкция газовой турбины

Газовая турбина состоит из компрессора, воздухопровода, камеры сгорания, форсунки, проточной части, неподвижных и рабочих лопаток, патрубка для отработанных газов, редуктора, гребного винта и пускового двигателя.

За запуск турбины отвечает пусковой двигатель. Он приводит в движение компрессор, который раскручивается до нужной частоты вращения. Затем:

• компрессор захватывает воздух из атмосферы и сжимает его;
• воздух отправляется в камеру сгорания через воздухопровод;
• через форсунку в ту же камеру входит топливо;
• газ и воздух смешиваются и сгорают при постоянном давлении, в результате образуются продукты сгорания;
• продукты сгорания охлаждают с помощью воздуха, после чего они поступают в проточную часть;
• в неподвижных лопатках смесь газов расширяется и ускоряется, затем направляется на рабочие лопатки и приводит их в движение;
• отработанная смесь выходит из турбины, по патрубку;
• турбина передает кинетическую энергию компрессору и гребному винту посредством редуктора.

Таким образом, газ в смеси с воздухом, сгорая, образует рабочую среду, которая, расширяясь, ускоряется и раскручивает лопатки, а за ними — и гребной винт. В последующем кинетическая энергия превращается в электричество или используется для передвижения морского судна.

Сэкономить на топливе можно, используя принцип регенерации тепла. В этом случае воздух, поступающий в турбину, согревается за счет отработанных газов. В результате установка расходует меньше топлива и происходит больше кинетической энергии. Регенератор, где подогревается воздух, одновременно служит для охлаждения отработанных газов.

Особенности ГТУ закрытого типа

Газовая турбина открытого типа забирает воздух из атмосферы и выводит отработанный газ наружу. Это не очень эффективно и опасно, если установка стоит в закрытом помещении, где работают люди. В этом случае используют ГТУ закрытого типа. Такие турбины не выпускают отработанные рабочее тело в атмосферу, а направляют его в компрессор. Оно не перемешивается с продуктами сгорания. Как результат, рабочая среда, циркулирующая в турбине, остается чистой, что увеличивает ресурс установки и сокращает количество поломок.

Однако закрытые турбины имеют слишком большие габариты. Газы, которые не выходят наружу, должны быть достаточно эффективно охлаждены. Это возможно только в больших теплообменниках. Поэтому установки используют на крупных судах, где достаточно места.

Закрытые ГТУ могут иметь и ядерный реактор. В качестве теплоносителя в них используют углекислый газ, гелий или азот. Газ нагревают в реакторе и направляют в турбину.

Виды и срок службы турбокомпрессоров

Основным недостатком работы турбины является возникающий на малых оборотах двигателя эффект «турбоямы». Он представляет собой временную задержку отклика системы на изменение оборотов двигателя. Для устранения этого недостатка разработаны различные виды турбокомпрессоров:

• Система twin-scroll, или раздельный турбокомпрессор. Конструкция имеет два канала, которые разделяют камеру турбины и, соответственно, поток отработавших газов. Это обеспечивает более быстрое реагирование, максимальную производительность турбины, а также предотвращает перекрытие выпускных каналов.
• Турбина с изменяемой геометрией (с переменным соплом). Такая конструкция чаще используется на дизеле. Она предусматривает изменение сечения входа в колесо турбины за счет подвижности ее лопастей. Смена угла поворота позволяет регулировать поток отработавших газов, благодаря чему происходит согласование скорости отработавших газов и рабочих оборотов двигателя. На бензиновом двигателе турбина с изменяемой геометрией часто устанавливается на спортивных автомобилях.К минусам турбокомпрессоров можно отнести и небольшой срок службы турбины. Для бензиновых двигателей он в среднем составляет 150 000 километров пробега машины. В свою очередь, ресурс турбины дизельного двигателя несколько больше и в среднем достигает 250 000 километров. При постоянной езде на высоких оборотах, а также при неправильном подборе масла сроки эксплуатации могут сократиться в два или даже в три раза.В зависимости от того, как работает турбина, на бензиновом или дизельном двигателе, можно судить о ее исправности. Сигналом о необходимости проверки узла является появление синего или черного дыма, снижение мощности двигателя, а также появление свиста и скрежета. Для профилактики неисправностей необходимо вовремя менять масло, воздушные фильтры и регулярно проходить техобслуживание.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПРИМЕНЕНИЯ ТУРБОНАДДУВА

1. Турбокомпрессор широко используется ввиду простоты конструкции и хороших эксплуатационных параметров. Турбонаддув позволяет увеличить мощность двигателя на 20-35%. Двигатель, вырабатывая повышенные крутящие моменты на средних и высоких оборотах, увеличивает скорость и экономичность автомобиля.
2. Турбокомпрессор в большинстве случаев не может быть причиной неисправностей двигателя, так как его работа зависит от работоспособности газораспределительной, воздушной и топливной систем.
3. Двигатель с турбокомпрессором имеет меньший выброс вредных газов в атмосферу, так как вырабатываются дополнительные выхлопные газы в двигатель. У сгораемого топлива становится меньше отходов.
4. Происходит экономия топлива на 5-20%. В небольших двигателях энергия сжигаемого топлива используется эффективней, увеличивается КПД.
5. На высокогорных дорогах такие двигатели работают более стабильно и с меньшими потерями мощности, чем их атмосферные аналоги.
6. Турбокомпрессор сам по себе является глушителем шума в системе выпуска.

О НЕДОСТАТКАХ

У турбированных двигателей кроме возникновения явлений «турбояма» и «турбоподхват» есть и другие недостатки.
Обслуживание их дороже в сравнении с «классическими». При эксплуатации приходится применять моторное масло специального назначения — его приходится регулярно менять. Двигатель с турбокомпрессором перед пуском должен несколько минут проработать на холостых оборотах. Также сразу не рекомендуется глушить мотор до остывания турбины.

Принцип работы и устройство турбокомпрессора

Рассмотрим, как работает турбина в автомобиле. Поток выхлопных газов поступает из выпускного коллектора в горячую часть турбины, там воздействует на лопасти крыльчатки, приводя ее в движение вместе с валом. На нем закреплена также крыльчатка компрессора, расположенного в холодном отсеке турбины. Она при вращении повышает давление в системе впуска, обеспечивая увеличенное поступление в камеру сжигания топлива и воздуха.

Схема работы турбины

Устройство турбины автомобиля не сложное, она состоит из:

• Улитки компрессора, которая всасывает воздух, а затем нагнетает его в коллектор впуска;
• Улитки, расположенной в горячей части – здесь выхлопные газы заставляют вращать турбину, после чего выбрасываются в систему отработанных газов на выход;
• Крыльчатки компрессора, а также ее аналога в горячей части;
• Шарикоподшипникового картриджа;
• Корпуса, соединяющего улитки, имеющего систему охлаждения и системы подшипников.

Общее устройство турбины

Во время работы устройство подвергается значительным термодинамическим нагрузкам. Попадающие в турбину выхлопные газы достигают температуры 900°С, из-за чего ее корпус делают чугунным, причем для отливки используется особая технология. Обороты турбинного вала могут достигать показателя 200 000 об/мин, поэтому в конструкцию устанавливают высокоточные детали, которые тщательно подгоняют и затем балансируют. Также для турбины предъявляются высокие требования к смазочным материалам. Отдельные турбонагнетатели оборудованы так, что система смазки является одновременно охлаждением узла подшипников.

Об истории изобретения и внедрения турбонаддува

Итак, идея «пустить в дело» энергию отработанных выхлопных газов появилась уже вскоре после изобретения и успешных опытов применения двигателей внутреннего сгорания. Немецкие инженеры и первопроходцы автомобиле- и тракторостроения, во главе с Дизелем и Даймлером, провели первые опыты по повышению мощности двигателя и снижению расхода топлива с помощью нагнетания сжатого воздуха от выхлопов.

Готдиб Даймлер выпускал вот такие автомобили, а уже задумывался о внедрении системы турбонаддува

Но первым, кто построил первый эффективно работающий турбокомпрессор, стали не они, а другой инженер – Альфред Бюхи. В 1911 году он получил патент на своё изобретение. Первые турбины были таковы, что использовать их было возможно и целесообразно только на крупных двигателях (например, судовых).

Далее турбокомпрессоры начали использоваться в авиационной промышленности. Начиная с 30-х годов ХХ века, в Соединённых Штатах регулярно запускались в «серию» военные самолёты (как истребители, так и бомбардировщики), бензиновые двигатели которых были оснащены турбонагнетателями. А первая в истории грузовая автомашина с турбированным дизельным мотором была сделана в 1938 году.

В 60-е годы корпорация «Дженерал Моторс» выпустила первые легковые «Шевроле» и «Олдсмобили» с бензиновыми карбюраторными двигателями, оснащёнными турбонаддувом. Надежность тех турбин была невелика, и они быстро исчезли с рынка.

Oldsmobile Jetfire 1962 года – первый серийный автомобиль с турбонаддувом

Мода на турбированные моторы вернулась на рубеже 70-х/80-х, когда турбонаддув начали широко использовать в создании спортивных и гоночных автомобилей. Приставка «турбо» стала чрезвычайно популярной и превратилась в своеобразный лейбл. В голливудских фильмах тех лет супергерои нажимали на панелях своих суперкаров «магические» кнопки «турбо», и машина уносилась вдаль. В реальной же действительности турбокомпрессоры тех лет ощутимо «тормозили», выдавая существенную задержку реакции. И, кстати, не только не способствовали экономии топлива, а наоборот, увеличивали его расход.

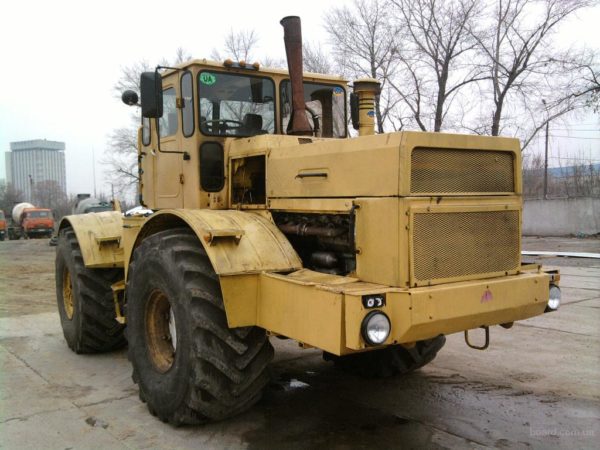

Труженик советских полей – трактор К-701 «Кировец» с турбонаддувом

Первые действительно успешные попытки внедрения турбонаддува в производство автомобильных двигателей серийного производства осуществили в начале 80-х годов «SAAB» и «Mercedes». Этим передовым опытом не замедлили воспользоваться и другие мировые машиностроительные компании.

В Советском Союзе разработка и внедрение в «серию» турбированных двигателей была связана, прежде всего, с развитием производства тяжёлых промышленных и сельскохозяйственных тракторов – «ЧТЗ», «Кировец»; суперсамосвалов «БелАЗ» и т.п. мощной техники.

Почему в итоге турбины получили распространение именно на дизельных, а не бензиновых двигателях? Потому что дизельные моторы имеют гораздо большую степень сжатия воздуха, а их выхлопные газы – более низкую температуру. Соответственно, требования к жаропрочности турбины гораздо меньше, а её стоимость и эффективность использования – гораздо больше.

Можно ли с помощью тюнинга оснастить автомобиль с обычным двигателем турбокомпрессором?

Благодаря современным турбосистемам, фактически любая машина может быть оборудована турбонаддувом. В большинстве случаев для этого необходимо обратиться в специализированное тюнинг-ателье или автомастерскую. Перед установкой турбины специалисты проверят, выдержит ли ваш двигатель повышение мощности за счет турбонаддува

Также специалисты проведут диагностику топливной системы, которая играет важное значение в турбированных двигателях

Затем, если установка турбины возможна специалисты проведут ряд модернизаций вашего автомобиля: установка турбокомпрессора, изменение программного обеспечения блока управления двигателем, который отвечает за впрыск топлива, изменение системы выхлопа (изменение системы выпуска отработанных газов), изменение системы подачи топлива и т.п.

При тюнинге автомобиля во время которого устанавливается турбина, главная задача специалистов найти компромисс между производительностью двигателя и долговечностью работы силового агрегата и турбины.

Главный враг любого двигателя- это отработанные газы. Чем быстрее газы удаляются из двигателя, тем лучше.

Также вы должны помнить, что любая турбина за счет подачи кислорода под давлением увеличивает температуру воспламенения топлива в камере сгорания, что естественно сказывается на ресурсе двигателя.

Поэтому в процессе тюнинга специалисты тщательно настраивают оптимальное давление турбины для вашего автомобиля.

Дело в том, что, по сути, даже с небольшого двигателя можно выжить огромное количество мощности за счет подачи кислорода под высоким давлением в двигатель. Но в этом случае ресурс силового агрегата может сократиться более чем в 2-3 раза из-за повышенной температуры воспламенения топлива в камере сгорания.

Так что в процессе выбора марки и модели турбины специалисты стараются настроить давление турбины таким образом, чтобы оно не очень сильно повлияло на ресурс двигателя.

К сожалению, эта проблема относится не только автомобилям, на которые с помощью тюнинг работ были установлены турбокомпрессоры. Даже заводские турбированные двигатели в наши дни имеют не очень большой ресурс. Особенно это касается недорогих автомобилей, которые в последние годы стали оснащаться малолитражными двигателями, оснащенные турбинами. Производители таких автомобилей в погони за потребителем, стараются сделать транспортные средства самыми экономичными на рынке без потери мощности. Согласно законам физики, это возможно только за счет увеличения давления кислорода, который поступает в двигатель. Естественно, в этом случае производитель настраивает турбину на максимально высокое давление, что неизбежно ведет к существенному уменьшению срока службы двигателя.

Принцип действия и устройство турбин. Активные и реактивные принципы работы турбин

Особенности турбины как теплового двигателя

Турбина является тепловым ротационным двигателем, в котором потенциальная тепловая энергия пара (или газа) превращается в кинетическую, а последняя в свою очередь преобразуется в механическую работу вращения вала.

Пар с давлением более высоким, чем за турбиной, поступает в одно или несколько неподвижных каналов 5. В сопловых каналах пар расширяется, давление его падает, а скорость возрастает.

Из сопл пар поступает в рабочие каналы, образованные рабочими лопатками 3, закрепленными на диске 2. Двигаясь в рабочих каналах между рабочими лопатками и изменяя свое направление, поток пара оказывает силовое воздействие на рабочие лопатки. В результате чего они вращаются вместе с диском и валом 1, установленным в опорных подшипниках 4.

Комплект, состоящий из сопл и рабочих лопаток, в которых совершается процесс расширения пара, называется ступенью давления турбины. Простейшие турбины, имеющие лишь одну ступень, называются одноступенчатыми, в отличие от более сложных многоступенчатых турбин.

Тремя основными элементами, содержащимися в конструкции турбокомпрессора являются: центробежный компрессор, турбина и центральный корпус. Кинетическая энергия отработанных газов под воздействием турбины преобразуется во вращательное движение компрессора.

Также турбина соединяет турбинное колесо, помещённое в специальный корпус в форме улитки.

Поступая в улитку, отработавшие газы перемещаются по каналу и попадают на лопасти турбинного колеса. Вал, к которому приварено турбинное колесо, передаёт на колесо компрессора энергию, которая придаёт его вращению.

Лопасти турбинного колеса становятся проводниками отработавших газов, которые затем покидают турбину через отверстие в центре турбокомпрессора и выходят в выпускную систему.

От формы и размера турбины напрямую зависит производительность турбокомпрессора. Значительный прирост мощности наблюдается в турбинах большего размера, потому что они могут использовать большее давление отработавших газов. Однако в таких турбокомпрессорах, на низких оборотах, значительна вероятность возникновения турбоямы.

Источник

Условия нормальной работы турбонаддува

Как и любой узел двигателя, турбокомпрессор требует соблюдения определенных правил эксплуатации. В противном случае увеличение мощности становится незначительным, а потребление горючего резко возрастает. Приведем несколько основных нюансов, которые обязательно стоит учитывать владельцам турбированных автомобилей.

 1. Когда коленвал мотора вращается, а масляная помпа нагнетает масло, принцип работы турбины двигателя полностью соблюдается. Однако в момент остановки агрегата обездвиживается и жидкостный насос, что приводит к моментальному падению давления масла в системе до нулевой отметки. В то же время вал с крыльчаткой нагнетателя, имеющий весьма приличный вес, по инерции продолжает вращаться на высоких оборотах. При этом так называемый масляный «клин» уже отсутствует, смазывающий материал приобретает полужидкую или пограничную консистенцию. Это вызывает в подшипниках перегрев, в результате которого они часто заедают. Кроме того, если моторное масло давно не менялось, оно тоже вызывает интенсивный износ элементов системы. И особенно тех же самых подшипников качения, испытывающих большие нагрузки.

 2. Выводы из описанной ситуации закономерны: чтобы в то время, как работает турбина и после остановки двигателя не возникало проблем, нужно вовремя менять моторное масло. А заодно и фильтр. Помимо этого, заливать в агрегат следует только ту смазку, которая специально предназначена для турбодвигателей. Выбрать ее из широкого спектра предлагаемых сегодня хороших масел – дело пары минут.

 3. В дороге может случиться что угодно, в том числе и «погнать» масло. В таких случаях вполне допустимо долить любую смазку, лишь бы доехать до места ремонта. Однако при этом гнать ни в коем случае нельзя: если «сердце» автомобиля и перетерпит неизвестную марку масла, то система турбонагнетания вряд ли. Разумеется, по приезду домой следует сразу же слить весь смазывающий материал и залить рекомендованный производителем. Причем весьма желательно произвести замену и масляного фильтра, так как его активные элементы тоже способны пострадать от непривычной смеси.

 4. Данное условие нормальной работы турбонагнетателя можно с уверенностью назвать самым главным. Как известно, для двигателя есть два очень ответственных момента – запуск и остановка. А в момент старта в агрегате масло имеет высокую степень вязкости, из-за чего с трудом прокачивается по тепловым зазорам. И даже если мотор частично прогрелся, тепловое расширение у компонентов турбокомпрессии будет разным. По этой причине перед началом поездки следует хорошенько прогреть двигатель – тем самым водитель обеспечивает и эффективную работу турбины.

Во-вторых, во время остановки не рекомендуется сразу же глушить мотор. Он должен на холостом ходу поработать хотя бы пару минут, причем зимой этот временной интервал должен составлять минимум 5 мин. Это нужно для того, чтобы крыльчатка, насаженная на вал с подшипниками, снизила свое вращение до минимального показателя. Кроме того, требуется время, чтобы сильно нагретые во время интенсивной работы вал и крыльчатка постепенно остыли. Этому процессу будет способствовать и масло, по-прежнему нагнетаемое с большой интенсивностью: оно охладит вал и подшипники, при этом само не успеет нагреться.

Если не соблюдать данное правило, то при внезапной остановке двигателя поступление масла в систему прекратится, а очень нагретая крыльчатка нагнетателя отдаст почти все свое тепло валу. В итоге масло, обволакивающее компоненты компрессора, разогреется до температуры, близкой к температуре возгорания. При этом начинает интенсивно образовываться нагар в месте «посадки» уплотнительного кольца. Несколько меньше этот процесс касается корпуса турбины и подшипников качения. И спасти систему от поломки сможет только масло, предназначенное для турбированных двигателей – оно рассчитано на большую рабочую температуру, чем стандартная синтетика и полусинтетика. Однако даже такая смазка имеет предел своих возможностей.

Устройство и принцип работы турбины на бензиновом двигателе

По сути, принцип работы всех нагнетателей прост, а в некоторых местах примерно одинаков. Во всех системах при помощи специального компрессора воздух под давлением подается в двигатель автомобиля.

В свою очередь стоит различать два абсолютно разных типа нагнетателей воздуха в двигатель автомобиля:

1. Первый тип – это турбины, которые используют энергию отработанных газов для повышения давления в цилиндрах.
2. Второй тип – это механические компрессоры с приводом от самого двигателя.

Как правило, давление, нагнетаемое компрессором, не превышает 80 процентов от стандартной схемы заполнения камеры сгорания, которая осуществляется в атмосферном двигателе вследствие разряженности, возникающей в цилиндре.

Устройство турбинного нагнетателя зависит от его типа. Разные конструкции могут отличаться между собой. Тем не менее, основные детали турбины зачастую одни и те же:

• Крыльчатка с лопастями;
• Турбинные и компрессорные колеса;
• Вал;
• Клапан, управляющий потоком выхлопных газов;
• Сам корпус и патрубки.

Принцип работы турбины на бензиновом двигателе, которая работает благодаря энергии отработавших газов, прост:

1. Газы поступают в турбину, под их давлением раскручивается ротор.
2. Колесо компрессора, находясь на том же валу, что и ротор, вращаясь вместе с ним, засасывает воздух из атмосферы и подает его в камеры сгорания мотора.
3. Отработавшие газы после того, как раскрутили ротор, выходят через патрубок в глушитель.

В зависимости от используемого компрессора, турбинный нагнетатель может увеличить давление воздуха в цилиндре на величину от 20 до 85 процентов! При этом мощность двигателя возрастает на 10-55 процентов.

В свою очередь, если на автомобиле стоит компрессор, который работает не за счет энергии газов, а благодаря механическому приводу с коленвалом, то в таких системах часть мощности двигателя затрачивается на то, чтобы обеспечить работу нагнетателя. Как следствие, падает мощность, передаваемая на колеса, а также повышается расход топлива. Другими словами эффективность такой установки ниже, хотя и в ней есть свои плюсы, но эта статья не о них.

В остальном же, принцип работы компрессора на бензиновом двигателе схож с предыдущим вариантом:

Раскручиваясь посредством зацепления с коленчатым валом, чаще всего с помощью ремня, колесо компрессора подает воздух в двигатель.

Таким образом, получается увеличить количество подаваемого воздуха в мотор примерно до 50%.

Дело в том, что при нагревании плотность воздуха падает, а при сдавливании он может разогреваться до 170-190 градусов. Поэтому в систему был добавлен специальный радиатор, который его охлаждает и не позволяет снижать показатели наполнения цилиндров воздухом.

Турбонаддув

Турбонаддув – способ увеличения мощности двигателя автомобиля за счет увеличения подачи воздуха в цилиндры, не изменяя при этом его (двигателя) объема.

Основной элемент системы – турбокомпрессор, состоящий из турбины и компрессора (нагнетателя). Причем турбина начинает работать как только происходит запуск двигателя, а компрессор только с определенного числа оборотов.
Роль обогащения топливо-воздушной смеси кислородом отведена компрессору (нагнетателю). Происходит этот процесс за счет использования энергии отработавших газов.
Колеса («крыльчатки») турбины и компрессора закреплены на одном валу. Выхлопные газы через выпускной коллектор попадают в корпус турбины, раскручивая ее колесо, которое в свою очередь раскручивает колесо компрессора, вследствие чего осуществляется всасывание воздуха из атмосферы в компрессор, и уже в нем его сжатие и нагнетение во впускное отверстие.

Так как сжатие воздуха сопровождается его нагревом, что приводит к уменьшению плотности, а как следствие к снижению и эффективности наддува в системах турбоннадува применяется интеркулер – своеобразный «промежуточный радиатор» (между компрессором и цилиндрами) для охлаждения воздуха, подаваемого в цилиндры.
Интеркулеры бывают двух видов: воздухо-воздушный и водо-воздушный.
В автомобилях преимущественно используются воздухо-воздушные интеркулеры, располагающиеся, как правило, либо фронтально (перепендикулярно продольной оси автомобиля) – обычно пространство перед/под радиатором двигателя, либо горизонтально над двигателем.

Твин-турбо (би-турбо) – система «сдвоенного» наддува, в которой применяется два турбокомпрессора, то есть две турбины и два компрессора.

5 – литровый 10-цилиндровый TFSI двигатель Audi RS 6.Фото Audi.

Параллельная система «сдвоенного турбонаддува» (Parallel twin-turbo).
Представляет собой конфигурацию турбонаддува, в которой два идентичных турбокомпрессора в равной степени разделяют между собой работу по нагнетанию воздуха в цилиндры. Каждый из них действует на свой ряд цилиндров и функционирует за счет половины отработавших газов двигателя.

Секвентальная система «сдвоенного турбонаддува» (Sequential twin-turbo).
В такой конфигурации также два турбокомпрессора – один меньшего размера, другой большего. Работают они последовательно: на низких оборотах двигателя, когда энергии выхлопных газов не хватает для раскрутки колеса большой турбины, работает маленький, на высоких подключается большой.

Турбина с изменяемой геометрией

В настоящее время наряду с системами «сдвоенного турбонаддува» все большее распространение получают системы наддува с изменяемой геометрией, то есть с изменением сечения на входе колеса турбины. Происходит это за счет поворота небольших лопастей вокруг «крыльчатки».

Разработка подобных систем наддува, помимо снижения затрат на топливо и выброса вредных веществ в атмосферу, направлена еще и на повышение производительности двигателей – исключения такого явления, как турбо-яма (турбо-лаг), когда на низких оборотах двигателя давления выхлопных газов недостаточно для раскрутки турбины, и только на высоких оборотах двигатель раскрывает свою истинную сущность, обозначенную «шильдиком» «turbo». «На пальцах»…чтобы понять, что такое турбо-яма нужно сесть за руль автомобиля, оснащенным простым турбо-двигателем, проехать какое-то растояние на низкой скорости, а потом «утопить» педаль акселератора (газа) в пол…после небольшой паузы автомобиль довольно резким рывком устремится вперед! Упомянутая выше «небольшая пауза» и есть турбо-яма.

Вернуться в оглавление

Преимущества турбин

Турбированные компрессоры отличаются рядом важных достоинств:

• компактные размеры, позволяющие легко встроить аппарат в общую конструкцию;
• высокое значение крутящего момента и сопутствующих технических параметров;
• снижение токсичности отработанного топлива;
• обеспечение стабильной работы двигателя при высокой нагрузке;
• сниженный уровень шума;
• полное прогорание топлива, что снижает общий его расход и затраты.

Таким образом, устройство повышает механическую энергию в пределах стандартной конструкции данного вида и данной модели спецтехники, то есть без расширения объема двигателя, увеличения расхода энергии, повышения расходов топлива.

Турбины экскаваторов повышают рабочую мощность оборудования, однако это не означает, что стоит долго и часто использовать машины на пределе их номинальных возможностей. Такая экстремальная эксплуатация приводит не только к раннему износу самого турбированного компрессора, но и преждевременному выходу из строя смежных конструктивных элементов, поломке всей машины.

Принцип строения

Нужно отметить, что сейчас некоторые немецкие производители имеют в строении своих моторов такие нагнетатели.

Принцип здесь прост – ставится мощный «вентилятор», который создает давление примерно от 0,5 атмосферы (а возможно и более). Запитан от электро системы автомобиля, он нагнетает в двигатель дополнительный кислород необходимый для увеличения мощности. С настройками подачи топлива, можно добиться существенного прироста – около 20 – 30 %.

Электро турбину стоит настраивать и на определенные обороты, например на холостых она должна работать медленнее, а на высоких оборотах соответственно быстрее. Получается чуть ли не идеальная система! Но в чем же подвох, где минусы? И знаете, они есть.
