Трансмиссия шевроле нива

Понятно о дифференциале

Справиться с этой проблемой позволяет дифференциал. На обычных автомобилях он располагается на оси между колесами, что позволяет им вращаться независимо друг от друга. Дифференциал распределяет между колесами поступивший к нему момент, причем не в равной пропорции, а в зависимости от условий движения каждого – на одно больше, на другое меньше.

То же самое относится к мостам в целом (переднему и заднему). Их движение, например в повороте, также различается. Для распределения усилий применяют так называемый межосевой дифференциал. Благодаря ему, в зависимости от условий движения, передаваемый на передний и задний мосты момент будет различаться.

Блокирование дифференциалов

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса

Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями. Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода. Однако передний привод у данного автомобиля подключен постоянно. Как и задний. У автомобилей семейства «Нива» полный привод является постоянным. Ручка же на самом деле служит для переключения режимов работы дифференциала раздаточного механизма.

В положении «вперед» работа дифференциала протекает в обычном режиме, если же двинуть ее назад, дифференциал блокируется, и усилия от мотора поступают на дифференциалы мостов, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передних и задних мостов.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

Дизайн

Столь долго ожидаемое обновление Lada Нива 4×4 немного расстроило поклонников внедорожника, так как ожидалось большего. В экстерьере практически никаких изменений не произошло. Производитель только лишь изменил передний бампер, установив в него противотуманные фары, а внешние зеркала заднего вида — на более крупные “лопухи”.

Главные новшества рестайлинга — в салоне внедорожника. Во-первых, были улучшены материалы отделки — как пластика, так и обивки. Кроме этого, приборная панель стала более современной. Последняя была позаимствована у LADA Granta. Обновилась передняя панель, получив более округлые и современные формы. Все переключатели на центральной консоли заимели улучшенный вид, а снизу появилось место для магнитолы. Регуляторы системы отопления были заменены на шайбообразные “кругляши”, а вот руль остался прежним. Сидения обновили, предложив более качественный материал обивки и для переднего ряда — небольшую боковую поддержку.

Пространство, объем и вес

Сцепление и КПП

Эти узлы не отличаются от предшественника «лада 4*4» и идут в одном корпусе. Сцепление сухого типа, вращение с маховика передается через ведомый диск на звездочки коробки переменных передач.

КПП 5-ти ступенчатая, еще одно важное отличие от классической «Нивы» – крепление под кузовом автомобиля и удлиненный привод переключения передач. Частые неисправности – течь сальников КПП, поэтому корпус коробки нужно внимательно осматривать на наличие подтеков

Если вовремя не провести замену, из-за масляного голодания в первую очередь изнашивается 5-я передача, расположенная выше остальных звезд

Частые неисправности – течь сальников КПП, поэтому корпус коробки нужно внимательно осматривать на наличие подтеков. Если вовремя не провести замену, из-за масляного голодания в первую очередь изнашивается 5-я передача, расположенная выше остальных звезд.

Полезные рекомендации

Чтобы использовать блокировку, установленную на Ниве, эффективно, используйте такие рекомендации специалистов:

1. Двигаясь по дорожному покрытию хорошего качества, установите переднюю ручку раздатки спереди, а заднюю сзади.
2. Переднюю ручку переводят назад если дорога сменяется скользким покрытием. После того как скользкий участок удалось миновать, переключите рычаги в нормальный режим.
3. Если Нива остановлена, блокировка при выжатом сцеплении может не включаться. Это происходит по причине состыковки зубьев с зубьями шестерни. Как следует поступить в этом случае? Двигаясь как будто на повороте, подключите блокировку. Дифференциал провернется и к зубьям ближе подойдут впадины шестерни. Если выключение затруднено, проделайте это на ходу транспорта, придерживаясь минимальной скорости и выжимая сцепление.

Какую выбрать КПП – новую или б/у

В зависимости от года выпуска КПП ВАЗ 21213

цена может немного изменяться, хотя кардинальных изменений в конструкции нет. Такая КПП подходит не только к этой модели Нивы, но и к инжекторной ВАЗ-21214, ВАЗ-2131 и даже к старой ВАЗ-2121 – ее можно установить вместо старой четырехступки.

В любом случае, конечно лучше устанавливать новую коробку – этот вопрос даже не обсуждается. Но учитывая то, что она обойдется не менее, чем в 12-13 тысяч рублей, не каждый владелец автомобиля сможет позволить себе такие расходы. Поэтому в качестве альтернативного варианта можно рассмотреть восстановленные коробки после капремонта. На такую КПП на Ниву 21213 цена будет на порядок ниже, чем на новую, а по техническим характеристикам вы может быть даже выиграете. Не секрет, что изделия отечественного автопрома сразу же после покупки нужно самостоятельно перебирать – какая-то недоработка, но все же будет. А в случае с восстановленной коробкой передач подобные моменты исключены – тут все детали притерты, изношенные заменены, а также установлены новые уплотнительные соединения. С другой стороны, новое – это новое, а в качестве капремонта нельзя быть уверенным на 100%, если делали его не вы. Так что выбор, покупать новую или восстановленную КПП, остается только за вами.

Советы владельцам

Для того, чтобы вождение вашего автомобиля стало комфортным, ознакомьтесь с некоторыми важными моментами:

1. Обычное, стандартное расположение передней и задней ручки – вперед и назад соответственно. Движение при таком режиме можно и нужно осуществлять на участках, характеризующимся ровным и гладким покрытием.
2. Блокировать дифференциал путем переключения передней ручки в заднее положение лучше всего на дорогах, характеризующихся повышенной скользкостью. Такая мера придаст «Ниве» устойчивости. Стоит понимать, что после преодоления проблемного участка ручку потребуется вернуть в исходное положение.
3. Как было отмечено ранее, передача на понижение должна активироваться перед вероятным препятствием, но не в то время, когда машина уже застряла.
4. Стоит понимать, что включение блокировки на неподвижном автомобиле иногда невозможно, даже если выжать сцепление. Это может быть вызвано тем, что зубцы муфты уперлись в зубцы шестеренки. В таком случае можно пробовать активировать блокировку, начав медленное движение и выполняя некрутой поворот. Если же проблемы возникают с выключением блокировки, то рекомендуется выполнить ту же процедуру при выжатом сцеплении и небольшом покачивании руля.

Рекомендации по обслуживанию

Причиной возникновения неисправности может быть отработка предусмотренного ресурса, но чаще всего она кроется в несоблюдении элементарных рекомендаций по эксплуатации и обслуживанию. К регламентным работам относят только своевременную замену трансмиссионной смазки. Ее необходимо менять каждые 40 – 45 тыс. км пробега.

Ремонт коробки – дорогое удовольствие. Его часто приходится проводить на сервисе, поэтому необходимо периодически проверять уровень масла в КПП и осматривать картер на наличие протечек.

Читать новости о новой Ниве

• Передний мост. ВАЗ 21213, 21214 (Нива)
• Ремонт трансмиссии Chevrolet Niva в Санкт-Петербурге (СПб), Приморский район, список автосервисов — адреса, телефоны и отзывы
• Как прокачать сцепление на «Ниве»? Алгоритм действий
• Замена сальника ведущей шестерни переднего моста Ваз 2121 Нива 2131
• Установка и отзывы об евроручках для Нивы 4х4 (ВАЗ 2121, 2131) » Лада.Онлайн — все самое интересное и полезное об автомобилях LADA
• Как прокачать тормоза на «Ниве» самостоятельно? «
• Кран отопителя салона Ваз 2121 Нива 2131
• Двигатель ниссан на ниву – Замена двигателя нива на японский

Основные неполадки демультипликатора

Основная функция демультипликатора имеет свойства делителя коробки передач, он их включает, или выключает скорость передач.

Большинство поломок раздатки носят чисто механический характер (например, срезанный вал между КПП и раздаточной коробки). Провоцируют это невнимательное отношение к уровням ГСМ, износ резинок, неверное расположение (центровка) агрегата, состояние сопредельных узлов. Первым показателем проблем с раздаточной коробкой становится характерный шум и вибрация по корпусу.

Вибрация при движении на Ниве

Первая причина — при скорости движения более 70 км в час, все дело в карданном вале, его надо ставить только оригинальный. Далее замена крестовины на карданном вале, после, надо обязательно вал тащить на стенд и балансировать, иначе вибрация возобновится.

Вторая причина вибрации-это промежуточный вал, он также должен быть оригинальный, иначе быстро быстро выходит из строя. Берем только оригинальный автовазовский с завода, иначе вибрации и поломок не избежать.

Третья причина вибрации — разбивка подшипников флянцев редукторов. Для устранения проблемы, поставить дополнительную опору на редуктор.

Как побороть шум при маневрировании в раздаточной коробке

Можно купить новые ручки на рычаги. Меняем сами, поддевая опору отверткой, вынимаем ось рычага и избавляемся от старых ручек. Снимаем старые пружинки рычагов, ставим новые. Вставляем ось рычага и фиксируем его штопорной гайкой. Теперь при движении с новыми ручками нет характерного шума в салоне. Ручки можно легко поменять самому не выходя из салона.

Тугое переключение рычага блокировки

Этот момент легко решить следующим образом, достаточно при движении повертеть слегка рулем, блокировка сразу включится без проблем.

Также бывают: заклинивание пневмоцилиндра, залипание в нейтральном положении или шток сидит намертво. Сгоревшая шестерня и вилка переключения.

Раздатка на Ниву, признаки поломок:

• проблематичное включение переднего моста;
• перегрев демультипликатора;
• утечка или перерасход масла во время работы раздатки;
• самовыключение переднего моста.

Ремонт раздатки в Ниве 21213 своими руками вполне реален при мелких поломках. Владельцу Шеви Нива будет достаточно базовых навыков автослесаря. Сложнее правильно установить и отцентровать раздаточную коробку Нива. Здесь рекомендуется все же обращаться в автосервис. Схема самого агрегата представлена в документации к автомобилю.

Как работает постоянный полный привод «Нивы»

Некоторая часть владельцев «Нивы», приобретая автомобиль не совсем правильно трактуют понятие постоянного полного привода, считая, что переводом короткой ручки раздаточной коробки можно включить передний мост или отключить его.

ручки переключения раздаточной коробки нивы

Коленчатый вал двигателя через механизм сцепления и коробку передач передает крутящий момент на раздаточную коробку. Само название раздаточной коробки произошло от ее функций, т.е. она «раздает» или распределяет энергию вращения по двум направлениям – к переднему и заднему мостам. Вращение осуществляется посредством карданных валов, которые соединяются с редукторами мостов под небольшим углом благодаря использованию соединения с крестовиной.

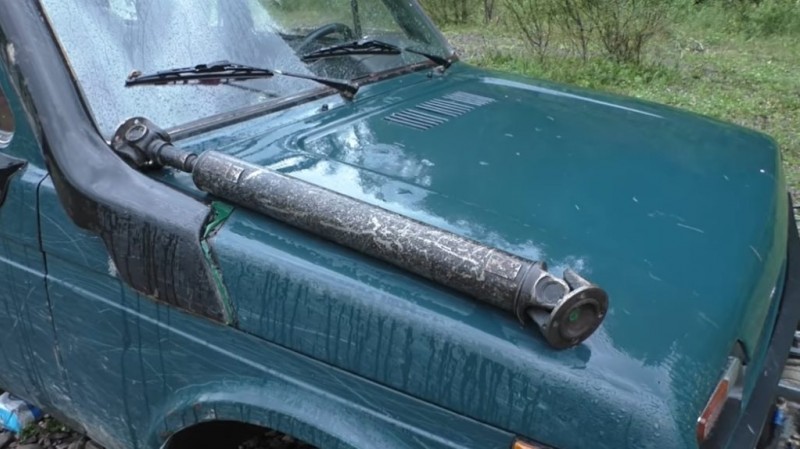

карданный вал нивы с крестовинами

В настоящее время разработаны карданные валы с применением ШРУСа (шарнир равных угловых скоростей), обеспечивающих плавность и исключающих вибрацию.

карданный вал со шрусом

Крутящий момент от раздаточной коробки передается равными долями на мосты автомобиля. Условно такое деление можно выразить в процентах – 50% на задний редуктор и 50% на передний. В редукторе переднего и заднего моста, кроме шестерни главной передачи предусмотрен узел дифференциала, который позволяет крутиться колесам с разными угловыми скоростями. Способность дифференциала автоматически регулировать скорость вращения колес позволяет на поворотах или разного давления в шинах избегать заносов, износа протектора шин, подшипников ступиц, вибраций и управляемости автомобиля. Но кроме этого, в раздаточной коробке предусмотрен осевой дифференциал, который регулирует вращение осей переднего и заднего моста.

редуктор лада нива

Таким образом, передача вращения к колесам с регулированием угловых скоростей на автомобиле «Нива» осуществляется дифференциалами, установленных на редукторах переднего и заднего моста, а также осевым дифференциалом раздаточной коробки. Благодаря такой конструкции крутящий момент постоянно передается на все четыре колеса и технология такой передачи называется постоянным полным приводом (в международном обозначении 4WD).

как устроен полный привод нивы

Предусмотренная конструкцией система из трех дифференциалов позволяет принудительно производить блокировку одного из дифференциалов, а именно межосевого, установленного на раздаточной коробке. Блокировка производится короткой рукояткой управления раздаточной коробкой в сторону, противоположной движению автомобиля (иными словами – от консоли панели приборов). О включении блокировки сигнализирует контрольная лампа на приборном щитке желтым цветом).

Необходимость включения блокировки возникает при преодолении сложных участков дорог (скользкая грунтовая поверхность, песчаные или снежные заносы, неровная с наличием ям). При включении короткой рукоятки устраняется пробуксовка одной оси по отношению к другой, что и повышает ее проходимость по бездорожью.

В реальной обстановке это может работать следующим образом. При движении машины по неровной поверхности, одно из колес (например, переднее) может оказаться в «воздухе», т.е. полностью потерять сцепление с дорогой. Если блокировка не включена, то вся энергия вращения (условно 100%) будет передаваться этому колесу, не имеющего сцепления с поверхностью дороги, а равно отсутствием силы трения. Энергию вращения в этом случае не будет получать и задняя ось, и колесо на передней оси, у которого имеется сцепление с дорогой. Автомобиль в этом случае не поедет. Но при включении блокировки межосевого дифференциала энергия вращения распределится поровну на переднюю и заднюю оси. Возникнет условие передачи вращения задних колес, имеющих сцепление с поверхностью дороги. Переднее колесо, взвешенное на воздухе будет так же крутиться, но и также начнут вращаться задние колеса.

Возможен и такой факт, когда и переднее колесо, и заднее взвешены по диагонали. Блокировка межосевого дифференциала в этом случае не окажет воздействия на колеса, находящиеся в зацеплении с поверхностью дороги, так как дифференциалы на осях будут вращать именно те колеса, имеющие наименьшее сопротивление. Автомобиль не поедет до искусственно созданного зацепления на любом взвешенном колесе (создание насыпи под колесо, подкладывание камней и т.д.). Опытные водители, варьируя стояночным тормозом выравнивают работу дифференциала редуктора, заставляя вращаться колесу, имеющему сцепление с дорогой.

Основные неполадки демультипликатора

Основная функция демультипликатора имеет свойства делителя коробки передач, он их  включает, или выключает скорость передач.

Большинство поломок раздатки носят чисто механический характер (например, срезанный вал между КПП и раздаточной коробки). Провоцируют это невнимательное отношение к уровням ГСМ, износ резинок, неверное расположение (центровка) агрегата, состояние сопредельных узлов. Первым показателем проблем с раздаточной коробкой становится характерный шум и вибрация по корпусу.

Вибрация при движении на Ниве

Первая причина — при скорости движения более 70 км в час, все дело в карданном вале, его надо ставить только оригинальный. Далее замена крестовины на карданном вале, после,  надо обязательно вал тащить на стенд и балансировать, иначе вибрация возобновится.

Важно: Сам вал на Ниве служит два года, затем он подлежит замене. Заказывать лучше на заводе изготовителе, это не сложно сделать по интернету.. Вторая причина вибрации-это промежуточный вал, он также должен быть оригинальный, иначе быстро быстро выходит из строя

Берем только оригинальный автовазовский с завода, иначе вибрации и поломок не избежать

Вторая причина вибрации-это промежуточный вал, он также должен быть оригинальный, иначе быстро быстро выходит из строя. Берем только оригинальный автовазовский с завода, иначе вибрации и поломок не избежать.

Третья причина вибрации — разбивка подшипников флянцев редукторов. Для устранения проблемы, поставить дополнительную опору на редуктор.

Как побороть шум при маневрировании в раздаточной коробке

Можно купить новые ручки на рычаги. Меняем сами, поддевая опору отверткой, вынимаем ось рычага и избавляемся от старых ручек. Снимаем старые пружинки рычагов, ставим новые. Вставляем ось рычага и фиксируем его штопорной гайкой. Теперь при движении с новыми ручками нет характерного шума в салоне. Ручки можно легко поменять самому не выходя из салона.

Тугое переключение рычага блокировки

Этот момент легко решить следующим образом, достаточно при движении повертеть слегка рулем, блокировка сразу включится без проблем.

Также бывают: заклинивание пневмоцилиндра, залипание в нейтральном положении или шток сидит намертво. Сгоревшая шестерня  и вилка переключения.

Раздатка на Ниву, признаки поломок:

• проблематичное включение переднего моста;
• перегрев демультипликатора;
• утечка или перерасход масла во время работы раздатки;
• самовыключение переднего моста.

Ремонт раздатки в Ниве 21213 своими руками вполне реален при мелких поломках. Владельцу Шеви Нива будет достаточно базовых  навыков автослесаря. Сложнее правильно установить и отцентровать раздаточную коробку Нива. Здесь рекомендуется все  же обращаться в автосервис. Схема самого агрегата представлена в документации к автомобилю.

Принудительная разблокировка

Иногда случается, что блокировка заклинивает — ее невозможно выключить даже при полной остановке автомобиля. Ситуация довольно распространенная для «Шевроле Нивы». Как ее решить? Есть верный способ. Для этого включаем заднюю передачу, немного разгоняемся и прямо во время движения выключаем На определенной скорости ее можно легко «выбить». Но если на панели приборов у вас продолжает гореть подобная лампа, как на фото ниже, блокировка не была выключена. Как быть в такой ситуации? Необходимо включить первую скорость и попытаться заново выключить узел. Двигаясь вперед-назад, вы решите проблему с заклинившим дифференциалом. А вообще межосевую блокировку рекомендуется включать только в условиях серьезного бездорожья. На пересечении грунтовых дорог и песчаных барханов вполне достаточно понижающей передачи.

Устройство раздаточной коробки ВАЗ Нива

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

• Корпус Корпус дифференциала Валы Муфты Сальники Сателлиты Шестерни Фланцы Рычаги

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

• сам корпус;
• вал привода переднего моста;
• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.
