Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ваз 2108, 2109, 21099

Перегрев катушки

Независимо от марки автомобиля, будь то ВАЗ или «БМВ», симптомы обычно одни и те же. Яркий тому пример — нагревание катушки. Случается это чаще всего из-за оплавления обмотки внутри. Следовательно, устройство теряет свои первичные характеристики и работает нестабильно.

Это сказывается и на поведении мотора. Обычно сопровождается все это провалами в динамике на скорости свыше 50 километров в час.

Но далеко не всегда причина неисправности в катушке. Вполне может быть к/з в цепи, или проблема кроется в блоке предохранителей. В этом случае сначала нужно все проверить и уж только потом менять катушку на новую.

Способы регулировки зажигания ВАЗ 2109 карбюратор и инжектор своими руками

Регулировка электронного зажигания на инжекторе

Если у вас инжектор и вы обнаружили признаки раннего зажигания, то учтите, что все инжекторы оснащены электронным модулем. Соответственно, на инжекторе процедура регулировки и настройки нужного момента искры на свечах производится методом программирования блока управления. Чтобы осуществить схему регулировки момента искры электронного модуля на инжекторе, потребуется специальный софт. Поэтому владельцам «девяток» с инжектором для регулировки модуля необходимо обращаться на СТО.

Выставление меток на ВАЗ 2109

Регулировка стробоскопом

Отрегулировать неисправность модуля можно по другой схеме, с помощью стробоскопа — в этом случае процесс настройки осуществляется на холостых оборотах двигателя с карбюратором. Следует отметить, что обороты коленвала в данном случае должны составлять от 820 до 900 об/мин. Многие специалисты считают этот способ самым точным!

Как выставить зажигание на ВАЗ 2109 карбюратор с помощью стробоскопа:

1. Как сказано выше, частота оборотов должна составлять не более 900. Если этот параметр на карбюраторе выходит за пределы, необходимо отрегулировать объем топливно-воздушной смеси.
2. Затем от штуцера необходимо отключить вакуумный патрубок, после чего глушится мотор транспортного средства. При этом в вакуумном патрубке необходимо убрать просвет.
3. Если просвета нет, следующим этапом будет откручивание трех гаек фиксации устройства распределителя-прерывателя.
4. Далее, необходимо демонтировать резиновую пробку из картера коробки передач. За ней расположено смотровое отверстие маховика. Также необходимо отсоединить кабель первого цилиндра от крышки распредвала.
5. Теперь включается в работе стробоскоп — он подсоединяется вместо отключенного кабеля, а также к АКБ. Когда вы заведете двигатель, устройство станет посылать сигналы в такт работы маховика. Вам необходимо вращать распредвал до того момента, пока метка не совпадет с той, которая находится на маховике. При выставлении метки после подключения стробоскопа ее необходимо зафиксировать. Чтобы проверить метку в соответствии со схемой, произведите диагностику ее положения. Если риски на маховике и коленвале совпадают, то это свидетельствует о том, что настройка зажигания на карбюраторе прошла успешно (автор видео — Дмитрий).

Регулировка зажигания по лампочке

Если стробоскоп не включается или у вас его попросту нет, то неисправность коммутатора или другого элемента, которая привела к необходимости регулировки, может быть решена с помощью лампочки. Кстати, неисправность коммутатора для многих является проблемой. Итак, для выставления момента искры на модуле вам потребуется обычная лампа на 12 вольт. Сама процедура заключается в установке момента модуля путем ослабления фиксатора регулятор момента появления искры.

Процедура осуществляется следующим образом:

1. Чтобы правильно выставить момент искры на модуле ДВС с карбюратором, с помощью специального ключа необходимо провернуть коленчатый вал до совпадения рисок. Ели такого ключа у вас нет (необходим именно специальный ключ), то установите четвертую передачу на автомобиле и двигайте его до того момента, пока эти метки не совпадут.
2. Вам требуется подсоединить подготовленную лампу к проводу, который связывает трамблер с катушкой. Используя второй провод, необходимо подключить лампу к массе.
3. Теперь можно подсоединить центральный кабель к массе транспортного средства, то есть к кузову авто. На корпусе трамблера следует ослабить винты фиксации, после чего активировать зажигание — если проблем нет, то лампа загорится.
4. Далее, чтобы правильно выставить искру на модуле, следует вращать корпус вправо до того момента, пока лампа не погаснет. Когда лампа погаснет, начните проворачивать трамблер влево. Остановиться необходимо только тогда, когда лампочка загорится. Постарайтесь больше не двигать устройств, просто затяните винты корпуса. Схема настройки искры на карбюраторе с помощью лампы позволяет решить проблему регулировки своими руками, при этом вам не нужно будет тратиться на прибор. В принципе, справиться с такой задачей сможет любой автомобилист (автор видео — Наиль Порошин).

Чем грозят неисправности в зажигании

Проблемный запуск двигателя, едкий дым из выхлопной трубы и другие неприятности, которые могут случиться с вашим автомобилем – часто следствие неправильно выставленного момента зажигания, а не проблем с карбюратором. Незнание этого простого факта заставляет водителей подолгу без толку копаться в деталях автомобиля. Однако если искра вовсе не появляется, или заливает свечи, неисправность нужно искать в другом месте.

ВАЗ-21099 с карбюраторным двигателем требует точной регулировки зажигательного момента. Это можно сделать и без специализированного оборудования, однако легче использовать стробоскоп. Этот инструмент значительно облегчит вам работу по выставлению момента зажигания, которую нужно будет проводить скорее всего не один раз.

Описанные в данной статье проблемы могут возникнуть по многим причинам, однако легче проверить первую приходящую на ум поломку – неверно выставленный угол зажигания. Итак, самые часто встречающиеся неполадки работы системы двигателя:

• слишком сильная детонация в поршневой системе. Характерные признаки: при нажатии на газ слышен характерный звенящий звук. Такая проблема часто встречается у невнимательных автомобилистов, которые не уделяют надлежащего внимания своей машине. Причина ранней детонации – преждевременное зажигание, которое грозит не только некомфортной работой автомобиля, но и последующей деформацией колец поршня. Следует заметить, что ремонт поршневой системы – не самое дешевое «удовольствие»;
• при запуске двигателя из выхлопной трубы идет сильный черный дым. Такая проблема также может говорить о слишком быстром зажигании;
• мощность двигателя значительно снижена; использование топлива большего объема по сравнению с обычным литражом; двигатель не может быстро изменять режим работы, снижена приёмистость. Все вышеописанные неполадки связаны с противоположной проблемой – слишком позднем зажигании. Причина заключается в том, что смесь не полностью сгорает при самой высокой точке положении поршня. Такая верхняя точка называется еще мертвой. Таким образом даже при обратном движении поршня смесь продолжает сгорать. Возможна и вторая причина – слишком большая температура системы выпускных труб;
• если неполадка диагностирована при нажимании педали газа, то наиболее вероятная её причина – слишком позднее зажигание. В таком случае двигатель работает со значительными перебоями, а при нажатии газа диагностируются так называемые «провалы», во время которых двигатель не работает. Данная проблема может вызвать неровный автомобильный ход;
• запущенный в холостую двигатель работает неравномерно.

Поэтому, если вы увидели одну из перечисленных неполадок в вашем ВАЗ-21099, обратите внимание на угол, выставленный в системе зажигания. Возможно, проблема именно в нём

Угол, выставленный в системе зажигания

Метод работы трамблёра

За основу детали взял вращающийся валик, который имеет соединение с распределительным валом двигателя. На валике прикреплены детали механизма, работающие в зависимости с вращением валика.

Трамблёр ВАЗ 2109 устройство: 1 — уплотнительное кольцо, 2 — муфта, 3 — регулировочные шайбы, 4 — валик с центробежным регулятором, 5 — опорная пластина, 6 — пылезащитный экран, 7 — бегунок, 8 — датчик Холла, 9 — стопорная шайба, 10 — упорная шайба, 11 — корпус, 12 — вакуум-корректор.

Принцип работы трамблера на ваз 2109

Действие трамблера зависит от работы всех элементов механизма. Итак, механизм трамблера для ВАЗ 2109 состоит из следующих деталей:

Ротор вращается и благодаря этому может распределять искру по трамблеру, после чего по проводам она попадает в свечи зажигания

На бегунок (другое название ротора) искра поступает через катушку зажигания с помощью движущейся детали в центре крышки.
В Датчике Холла присутствует зазор и именно в него входит движущийся четырехзубчатый экран с равным количеством прорезов.
Также в составе трамблёра есть центробежный и вакуумный регулятор, муфта, корпус, уплотнительное кольцо, регулировочные шайбы, опорная пластина, стопорная и упорная шайба, корректирующий-вакуум.
Важно знать и то, что для автомобилей ваз модели 2109, 2108/099 могут устанавливаться два разные вида распределительного зажигания (т.е. трамблера) с другими видами крышек

По конструкции они очень похожи и различает эти механизмы только характеристикой сборки вакуумных и центробежных регуляторов. Обе крышки для трамблеров могут заменяться одна на другую (т.к. не имеют различий).

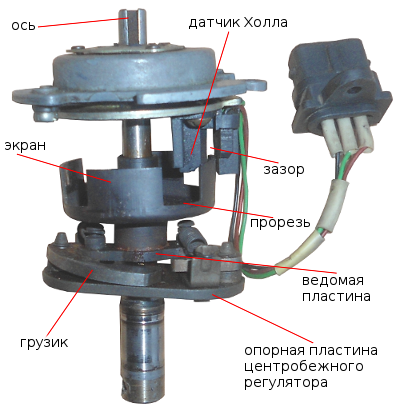

Устройство трамблера с датчиком Холла

На ВАЗ-2109 производитель устанавливал распределитель бесконтактного типа, оснащенный датчиком Холла. Он четырехискровой, дополнительно оснащен центробежным и вакуумным корректором.

Кроме корректоров, устройство имеет и другие элементы, способствующие правильной работе. Так, трамблер оснащен специальным пластиковым экраном. Он необходим для защиты рабочих поверхностей механизма от попадания пыли и грязи. Бегунок, установленный на роторе распределителя, имеет постоянное сопротивление около 1 кОм. Кроме того, конструкция включает в себя упорные, а также стопорные шайбы и уплотнительные кольца. Корпус — цельный, алюминиевый.

Регулировка зажигания на ВАЗ 2109 своими руками

Проблемы с зажиганием приводят к некорректной работе двигателя. Регулировка зажигания Ваз 2109 своими руками позволяет дёшево и быстро наладить настройки. Перед началом обязательно ознакомиться с инструкцией по регулировке зажигания.

Схема установки момента зажигания.

Lada 2109 с инжекторным типом двигателя оборудована электронным модулем зажигания. Регулировка зажигания осуществляется путём программирования электронного блока управления. Без СТО провести такую процедуру невозможно — нужно специальное программное обеспечение.

Проверка и регулировка угла опережения зажигания производится на холостом ходу двигателя. Обороты коленчатого вала должны быть в пределах 820–900 об/мин.

Фотография замка зажигания на ВАЗ 2109.

1. Прогреть двигатель до 90 градусов.
2. Установить частоту вращения коленвала на уровне 820–900 об/мин. В случае выхода холостого хода за пределы — провести регулировку количества ТВС карбюратора.
3. Отсоединить шланг вакуума от штуцера.
4. Заглушить двигатель автомобиля.
5. В шланге вакуума убрать просвет.
6. Открутить три гайки крепления прерывателя-распределителя.
7. Извлечь резиновую пробку из картера КПП — там находится смотровое отверстие маховика.
8. Отсоединить провод первого цилиндра от крышки распределительного вала.
9. Подключить стробоскоп на место отсоединённого провода и к аккумулятору.
10. Завести автомобиль — стробоскоп начнёт посылать импульсы в такт маховику.
11. Вращать распределительный вал до сравнения риски с меткой на маховике.
12. Пометить метку.

Регулировка по меткам невозможна без прибора.

Существуют способы регулировки без стробоскопа. Для проведения регулировки с помощью лампочки потребуется ключ для вращения коленчатого вала и стандартная лампочка на 12 вольт.

Установка момента зажигания путём ослабления крепления датчика момента искрообразования.

1. Специальным ключом провернуть коленвал до совпадения меток. При отсутствии ключа для коленвала — включить 4-ю передачу и толкать автомобиль пока не совпадут метки.
2. Подключить 12-вольтную лампочку к проводу, связывающему трамблёр и катушку зажигания.
3. Подсоединить лампочку к массе с помощью второго провода.
4. Подключить центральный провод к массе Лада 2109.
5. Ослабить бoлты на корпусе тpaмблёpa и включить зажигание — должна загореться лампочка.
6. Bpaщaть кopпyc вправо до погасания лампочки.
7. После погасания лампочки плавно поворачивать трамблер в левую сторону.
8. Остановиться в момент загорания лампочки.
9. Закрутить болты корпуса.

Для проведения этого вида экономичной регулировки зажигания Жигули 2109 понадобится два человека. Один должен находиться в салоне «Девятки», второй — вращать трамблер.

1. Включить зажигание и следить за стрелкой тахометра.
2. Второй человек должен ослабить болты крепления трамблёра и провернуть его.
3. При повороте ключа в зажигании стрелка тахометра резко отклоняется и возвращается на ноль.
4. Трамблёр должен остаться в положении, когда стрелка тахометра отклоняется.
5. Этот метод регулировки момента зажигания требует терпения, так как с первого раза настроить очень тяжело.

Проверка зажигания

Для проверки регулировки системы зажигания ВАЗ 2109 нужно выехать на ровную дорогу.

• Разогнать автомобиль до 50 км/ч.
• Включить 4-ю передачу и выжать до упора педаль газа.

https://youtube.com/watch?v=PlArkxUcB1E

Появление тихих и коротких детонационных звуков означает правильно выставленное зажигание.

Искровые свечи зажигания

В системе зажигания ВАЗ-2109 используются свечи зажигания А17ДВР, А17ДВРМ где:

Нельзя недооценивать важность свечей в общей схеме работы системы зажигания автомобиля. ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Названы цены и комплектации кросс-версии LADA XRay Cross

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Названы цены и комплектации кросс-версии LADA XRay Cross

Не зря многие водители по привычки, которая осталась еще с прошлых времен, возят с собой запасной комплект свечей. Может это и лишнее, так как современные свечи вполне надежны, но любую привычку побороть не так уж просто, даже такую.

Что возить с собой в багажнике читайте тут…

Во время работы свеча зажигания переносит огромные диапазоны нагрузок, которые выражены в большом температурном режиме эксплуатации, механических, электрических и химических воздействиях.

К примеру, в камере сгорания рабочий температурный режим может варьировать от 60 до 2800 градусов, давление до 10 Мпа, напряжение до 30 кВ, не говоря уже про постоянное химическое воздействие на свечу продуктами сгорания.

В процессе эксплуатации свечи на всех ее участках образуется нагар, который приводит к потере тока, так же зазор между контактами в свече зажигания на каждые 1000 км пробега может увеличиваться от 0,012 до 0,016 мм и более.

По свече зажигания можно просто диагностировать состояние двигателя, но как правило, обращаем мы внимание на свечи только тогда, когда в работе двигателя начинаются сбои или, когда пришло время планового ТО. Двигатель в нормальном состоянии если:

Двигатель в нормальном состоянии если:

1. Отсутствие мокроты на резьбе;
2. Тонкий нагар копоти на темном ободке;
3. Все электроды имеют светло-серый, светло-коричневый, белесого или светло-желтого цвета.

Признаки появления проблем с двигателем:

1. На резьбе остатки масла или бензина;
2. На ободке рыхлый нагар черного цвета с наличием пятен;
3. Все электроды темно-коричневые с наличием пятен;
4. Свеча мокрая с темным нагаром;
5. Темный ободок с внешней части свечи (если свеча стоит не герметично).

Применение в системе зажигания ВАЗ 2109 только свечей зажигания марок А17ДВР, А17ДВРМ не является панацеей, конечно же существуют альтернативные варианты, но правильно подбирать свечи для своего авто нужно уметь правильно, а для этого Вам следует ознакомится с такими понятиями

1. Что такое горячие и холодные свечи и на каких двигателях они применяются;
2. Что такое калильное число;
3. Что такое степень сжатия и ряд других показателей.

Поэтому если Вы не разбираетесь в этих вопросах, то перед тем, как заменить свечи зажигания, рекомендованные заводом изготовителем, на другие обратитесь за рекомендациями к специалистам.

Порядок работы цилиндров ВАЗ 2109

Таким образом, рабочий цикл ДВС ВАЗ 2109 представлен следующими последовательными действиями: 1. В 1-ом цилиндре происходит движение вниз, рабочий ход, то есть сгорание рабочей смеси и расширение газов. 2. В 3-ем цилиндре происходит «сжатие», поршень движется вверх. 3. В 4-ом цилиндре осуществляется «впуск», поршень движется вниз, в полость нагнетается рабочая смесь. 4. Во 2-ом цилиндре осуществляется «выпуск», отработанные газы покидают полость, через выпускные клапаны.

Теперь рассмотрим несколько случаев неисправностей в работе двигателя ВАЗ 2109. Для того, чтобы выяснить причину поломки следует воспользоваться следующим алгоритмом действий:

• Запустить мотор и перейти на холостой ход. Прислушаться к звукам выхлопов. Если наблюдаются равномерные, периодические хлопки, то, скорее всего, цилиндр не работает по причине наличия подсоса, неисправности свечи, сниженной компрессии или отсутствия искры. • Осмотреть свечи, не должно быть следов нагара, окисления или влаги. Зазор между электродами должен в среднем составлять 0,8-0,9 мм. • Произвести замену комплекта свечей. • Проверить состояние высоковольтных проводов системы зажигания. Изоляция должна быть целой, а контакты не должны быть окисленными или обгоревшими. В случае повреждения проводов, нужно произвести замену. • Осмотреть ротор и крышку распределителя. Крышка должна быть целой, без трещин и чистой, без следов нагара. Угольный контакт не должен быть изношен или повреждён. Ротор также должен быть целым и не иметь следов прогара. Все неисправные элементы подлежат обязательной замене. • Если после предпринятых действий, перебои в работе цилиндров продолжаются, то следует обратиться в СТО для проведения полноценной диагностики и регулировки работы системы зажигания, которая должна проводиться на стенде. • Нужно заметить, что в норме компрессия должна быть выше 1,1 МПа. Если в одном из цилиндров наблюдается колебания в пределах 0,1 МПа, то необходимо в срочном порядке произвести ремонт самого двигателя.

Таким образом, вполне очевидно, что знание работы двигателя позволят своевременно произвести ремонтные работы и избежать серьёзных поломок.

Лада 2109 › Бортжурнал › Двухконтурное зажигание на ваз 2109

Несколько раз мучался зимой с запуском движки.Даже не в морозы а в 0 градусов приходишь заводить а машина молчит.выкручиваешь свечи сырые и аккумулятор в итоге сел!С хорошим аккумом заводится нормально.Как оказалось в итоге у меня стояла катушка от контактного зажигания Б-117 от классики.Сразу поменял на катушку от БСЗ.И машина стала заводиться и ехать гораздо лучше но на этом я не остановился и решил сделать Двухконтурное зажигание с 2-мя датчиками холла,2-мя коммутаторами и 2-мя катушками от волги змз-406

Для начала я стал собирать трамблёр т.к это самая основная и тонкая деталь системы.Взял за основу трамблёр от ОКИ, можно и обычный девятошный.Просто он у меня был от окушки лежал в гараже.Разобрал его полностью и приступил к монтажу 2-го датчика холла прямо на штатную площадку по углом 90 гр.Разметил примерно положение 2-го датчика.На площадке имеются риски примерного положения середины датчика:

просверлил и нарезал метчиком резьбу для болтиков:

Потом аккуратно подрезал полотном по металлу сами датчики холла чтобы они не мешали друг другу.Примерно так это выглядит:

далее доработал вал, заменил грузики опережения угла зажигания на девятошные.Они меньше и легчечем у оки, на фото показаны окушинские грузики!И соответственно пружинки тоже заменил.Шторка осталась штатная окушенская я её не трогал.если делать из девятошного вала то шторку надо тоже доработать отпилив две противоположные.чтобы была как на фото:

на этом с валом всё!Далее из самого корпуса трамблёра выпилил небольшой кусочек для крепления вилки 2-го датчика холла, просверлил отверстие и нарезал резьбу для болтика

Далее всё это дело собрал.Вот что получилось:

Примечание:при сборке оказалось что площадка на которую крепятся датчики холла от«Оки» больше чем от «2109» и крепить датчик оказалось проще так что ещё один+, Сами датчики желательно покупать одинаковые в одном магазине из одной партии тк они немного отличаются!на этом с трамблёром пока всё!

Далее прикупил остальные необходимые детали это: 2-е катушки от волги змз-406,жгут проводов для БСЗ 2108,коммутатор «Астро» тк такой же у меня уже стоял

Подключал проводку по схеме:

Примечание:подключая по схеме 1 тахометр будет показывать в два раза меньше оборотов.Если же вы хотите сделать тахометр нормальный то есть ещё схема 2,там надо будет впаять 2-а диода КД213А.но я этого делать не стал и сделал по схеме 1.И ещё не пытайтесь подключать провода без диодов по схеме 2 тем самым вы параллелите обе катушки и получается что искрят все 4-е свечи одновременно присрабатывании обоих датчиков холла!Испытанно самим лично)

Для катушек сделал металлическое крепление, но получилось неочень:

И теперь о самом главном:чтобы система работала хорошо надо настроить синхронностьдатчиков холла чтобы искра на всех цилиндрах была с одинаковым опережением.Для этого надо сделатьпротивоположную метку на маховике это будет ВМТ 2-го цилиндра.Нужно отсчитать от штатной метки 64 зуба по венцу.И с помощью стробоскопа совмещать обе метки с 1-го и 2-го цилиндра, двигая 2-й датчик холла вверх вниз или обоими датчиками по направлению белых стрелок.для этого я рассверлил отверстия тонким сверлом в датчиках чтобы двигать.

Как работает трамблер

В основе конструкции трамблера — вращающийся вал (т.н. валик), имеющий привод от распределительного вала двигателя. На валу крепятся устройства и элементы трамблера, которые работают от вращения вала.

Принцип действия трамблера (датчика-распределителя зажигания) ВАЗ 2108, 2109, 21099

Принцип действия трамблера включает в себя работу всех его элементов.

Ротор (бегунок) вращаясь распределяет искру по боковым контактам в крышке трамблера. Далее по высоковольтным проводам она поступает на свечи зажигания. На сам бегунок искра подается с катушки зажигания через подвижный центральный контакт в крышке.

Датчик Холла имеет зазор через который проходит вращающийся экран с четырьмя зубцами и четырьмя прорезями. При прохождении в зазоре датчика прорези экрана на коммутатор системы зажигания подается импульс, являющийся сигналом подачи искры.

Центробежный регулятор опережения зажигания при увеличении частоты вращения вала трамблера за счет расхождения своих грузиков и воздействия на экран датчика Холла увеличивает угол опережения зажигания, что позволяет топливной смеси сгореть своевременно и с максимальной отдачей.

Принцип действия центробежного регулятора

Вакуумный регулятор опережения зажигания за счет разрежения передающегося в его корпус так же воздействует на экран датчика Холла и увеличивает угол опережения зажигания при повышении нагрузки на двигатель (чем больше нагрузка — тем больше разрежение — тем больше угол).

Вакуумный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

Меняя положение трамблера относительно шкалы на корпусе вспомогательных агрегатов можно вручную корректировать угол опережения зажигания в большую или меньшую сторону.

Корректировка угла трамблером, автомобиль ВАЗ 2108

Примечания и дополнения

— На автомобили ВАЗ 2108, 2109, 21099 устанавливались два разных распределителя зажигания (трамблера), с разными крышками. Для двигателей 2108 и 21083 это трамблер 40.3706, для 21081 – 40.3706-01. Они конструктивно одинаковы, но различаются характеристиками вакуумного и центробежного регуляторов опережения зажигания. Крышка трамблера 40.3706-01, для двигателя 21081, помечена желтой краской, трамблера 40.3706 красной. Различий между ними нет, они взаимозаменяемые.

Виды СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

Применяемые СЗ можно разделить на три основных типа:

• Контактные;
• Бесконтактные;
• Контактно-транзисторные.

Первый и третий тип особого интереса для нас не представляют, поскольку на ВАЗ 2109 используется бесконтактная или бесконтактно-транзисторная система.

https://youtube.com/watch?v=Ud-nuLSxwvk

Применять такие схемы начали еще в середине 80-х годов прошлого века. С течением времени инженерам удалось повысить эффективность, работоспособность и надежность.

В БСЗ вместо прерывателя начали использовать бесконтактные датчики, которые позволяют за мгновение определить частоту вращения коленчатого вала и угол его положения.

Принцип действия

Принцип действия системы зажигания, установленной на ВАЗ 2109, выглядит следующим образом:

• Датчик положения коленвала выполняет свои основные задачи, посылает сигнал на контроллеры;
• Контроллер обрабатывает полученную информацию и проводит расчет последовательности включения в работу катушек зажигания;
• Катушка создает две искры — воспламеняющую и холостую.

Метод холостой искры подразумевает создание искр одновременно в двух свечах зажигания. Одна воспламеняющая, а вторая холостая, поскольку бьет в такт выпуска отработанных газов на другой свечке. Таким образом, цилиндры, где одновременно образуются искры, создают пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Катушка

Основные преимущества

Используемая система зажигания для девяток отличается неплохими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя порой может достигать отметки 30 кВ и больше. БСЗ ценят за высокий КПД.

Можно выделить несколько главных преимуществ, которыми характеризуются бесконтактные системы зажигания.

Преимущества	Особенности
СЗ работает с датчиком Холла	Из-за этого на параметры энергии искры не влияют напряжение в электросети, частота работы двигателя. Это обусловлено тем, что период времени концентрации энергии в катушке зажигания всегда неизменный. Так обеспечивается высокий КПД схемы
Отсутствует механическое взаимодействие между контактами	Это способствует отсутствию загрязненности, обгорания контактов, потому чистить их не приходится
Не нужно регулировать положение контактов	Это объясняется просто — их нет в СЗ ВАЗ 2109
Минимальные механические взаимодействия деталей	Такой фактор способствует отсутствию вибраций ротора, резонанса, неравномерного распределения искры по свечам зажигания
Энергия в свечи постоянно повышенная	Она может достигать 50 Дж, что позволяет избегать сбоев при воспламенении топливовоздушной смеси в цилиндрах. Особенно хорошо это видно при разгоне автомобиля
Экономичность и экологичность	Применение новой СЗ позволило улучшить экономию топлива примерно на 5 процентов, а также на 20 процентов снизить количество выбросов СО
Стабильный запуск холодного двигателя	Даже если АКБ разрядится до 6В, запустить мотор все равно можно будет без проблем. Этим БСЗ существенно отличается от других систем зажигания, которые не могут похвастаться такой стабильностью.

Схема

Типичные неисправности

Среди основных и частых поломок можно выделить несколько:

• Так, может сгореть бегунок, и из-за этого могут появиться проблемы с запуском двигателя. Мотор может запуститься, но будет тут же глохнуть.
• Если ослабло крепление трамблера, мог нарушиться УОЗ. Это грозит трудностями при запуске, потерей мощности, неустойчивой работой двигателя на холостом ходу. Также это одна из причин повышенного расхода топлива. Для устранения подтягивают крепление ключом на 10 мм — вращают две гайки, а также один болт.

• Еще одна популярная причина неисправности — провода трамблера (ВАЗ-2109). Они могут быть неверно подключены, либо нарушен порядок. Мотор может вовсе не запускаться или запустится, но при этом станет «чихать».
• Окисление или разрушение контактов в крышке — это частая проблема, которая случается с распределителями зажигания для ВАЗа. Если контакты окислились, то можно попробовать восстановить их уайт-спиритом. Это одна из причин, по которой мотор троит.
• Кроме этого, может быть пробита крышка трамблера. ВАЗ-2109 достаточно часто беспокоит своего владельца по этому поводу. Увидеть место пробоя можно очень легко. Оно хорошо заметно. Вышедшая из строя крышка может стать причиной утечек тока, вызывая различные перебои в работе мотора.
• Еще одна проблема, связанная с крышкой, — разрушение или стирание контактного уголька в крышке. В данном случае мотор не будет запускаться. Для устранения причины меняют отдельно уголек или всю крышку. При неисправностях датчика Холла завести мотор не удастся. Если от датчика обломаны провода, результат будет таким же.

При неисправном вакуумном корректоре силовой агрегат не будет тянуть на подъем. Снизится мощность, а также приемистость мотора. Вакуумный регулятор выставляет угол под нагрузкой немного раньше. Одна из возможных причин — отсутствие герметичности корпуса регулятора или негерметичность шланга от карбюратора. Либо может заедать поворотная пластинка корректора. Можно попробовать устранить негерметичность. Но зачастую требуется полная замена трамблера на ВАЗ-2109. Цена вопроса — до пятисот рублей.

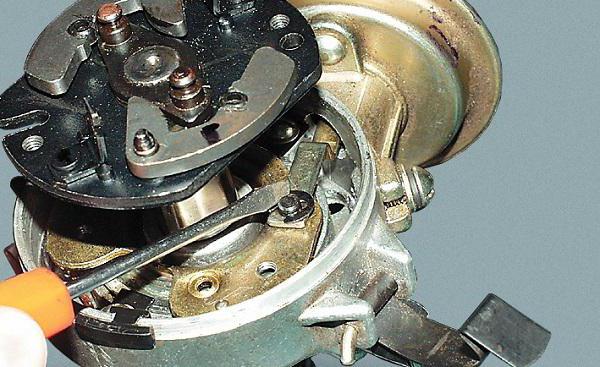

Детальное устройство и принцип работы трамблера

Начнем рассматривать на ваз 21093, схема трамблера (внизу) с контактной группой:

Схема трамблера ВАЗ с контактной группой

• Прерыватель собран из таких деталей: корпуса (фото вверху), вала, бегунка, контактной пластины с грузиками и пружинами, вакуумного октан-корректора, конденсатора
• Сам вал выполнен из двух частей подвижно связанных между собой
• На верхней либо нижней его части расположены кулачки, тут все зависит от конструкции, количество кулачков соответствует числу цилиндров
• Обе части вала соединяется между собой подвижно, посредством центробежного октан-корректора, который собран из кулачков, а так же пружин разной степени жесткости
• Когда вал вращается кулачки, расходятся под воздействием центробежной силы, при этом растягиваются пружины и проворачивается только верхняя часть по отношению к нижней на определенный угол
• А вакуумный октан-корректор соединяется посредством тяги с контактной пластинкой и вакуумной трубкой связан с впускным коллектором
• Когда происходит открытие дроссельной заслонки, тогда разряжение воздуха во впускном коллекторе растет, что приводит к поворачиванию подвижной контактной пластины относительно кулачков
• Чтобы снизить искрение, и повысит вторичное напряжение, на корпусе трамблера находится конденсатор, который подключен в электрическую схему параллельно контактам
• А на верхней части этого вала надет ротор (народное название «бегунок»), который предназначен для распределения тока высокого напряжения на свечки зажигания, распределение происходит через выводы на крышке трамблера

Чем отличается устройство трамблера на ваз 2109 с датчиком холла:

• Трамблер автомобилей ВАЗ с бесконтактной системой зажигания отличается полным отсутствием в его устройстве контактов, их роль играет электронный коммутатор
• Здесь вместо контактов в трамблере установлен датчик, работа которого основана на эффекте, открытом Холлом, исследовавшим поведение полупроводников в электромагнитном поле

Датчик Холла

• На подвижную пластину трамблера установлен датчик, имеющий специальную прорезь
• В этой прорези расположены с одной стороны постоянный магнит, с другой стороны полупроводник
• На вал трамблера установлена металлическая шторка, имеющая с прорези прямоугольной формы, которая в процессе вращения проходит сквозь прорезь датчика, она перекрывает магнитный поток, идущий к полупроводнику от магнита
• Датчик в это время перестает пропускать ток, проходящий через него на коммутатор
• Вращаясь далее, шторка проходит вырезом мимо датчика и тогда полупроводник попадает в поле действия постоянного магнита, и тогда пропускает ток, который проходит на вывод коммутатора
• А коммутатор зависимости от этого открывает либо закрывает силовой транзистор, посредством которого соединяется вывод от катушки зажигания с массой

Вот мы и рассмотрели ваз 2109 трамблера устройство, и принцип работы, чтобы разобрать его и отремонтировать понадобится другая статья. Водителям часто приходится сталкиваться с регулировкой угла опережения зажигания, думаю, вам это тоже будет полезно знать.
