Трамблер: устройство, неисправности, проверка

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Компонент

Особенности

Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока

Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала

Электронный блок управления

Отвечает за распределение информации в виде электронных импульсов

Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства

Катушка зажигания

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Расположение устройства

Принцип работы

Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

• Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
• Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
• Далее уже свечи активируют искру, происходит воспламенение и так далее.

Неисправности МЗ

Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:

• Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
• Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
• Плавают обороты на холостом ходу;
• Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.

Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.

Отключение и проверка

Назначение трамблера

Нормальная работа двигателя обеспечивается благодаря своевременному поджигу топливно-воздушной смеси в его цилиндрах. При этом система зажигания генерирует импульсы напряжения, которые передаются на контакты свечей. Они формируют искру, поджигающую смесь топлива и воздуха. В результате топливо воспламеняется и приводит в движение поршень.

Трамблер, являясь ключевым элементом зажигания, выполняет такие функции:

• инициирует искрообразование, размыкая и замыкая электроконтакты прерывателя;
• направляет напряжение в соответствующую свечу;
• меняет момент искрообразования в соответствии с выбранным режимом работы мотора;
• накапливает энергию в бобине.

Распределитель монтируется под капотом неподалеку от головки блока цилиндров. Высоковольтными проводами он соединяется с катушкой зажигания и свечами, а его низковольтный провод подключен к бобине.

Трамблер и его неисправности

Трамблер является одним из наиважнейших элементов любой системы зажигания. Название это народное, в действительности же, элемент принято называть распределителем, так как именно он отвечает за искрообразование и его четкое распределение по всей системе.

Являясь своего рода редчайшим устройством, распределитель призван выводить момент, когда в системе начинают создаваться токовые импульсы с высоким вольтажом.

Примечательно, что распределитель отличается по своей природе от остальных узлов автомашины тем, что включает в состав большое количество компонентов, изнашивающихся очень быстро. А как известно, от функционирования трамблера непосредственно зависит работа ДВС, расход топлива и многое другое

По этой причине важно своевременно определять неисправности элемента, и устранять их

Если говорить техническим языком, то функциями элемента являются два основных. Это прерывание первичной цепи и распределение между СЗ. В первом случае трамблер обеспечивает колебания тока в основной обмотке катушки, а во втором – обеспечивает энергию в нужном количестве и нужной последовательности.

Однако, прежде чем приступать к разбору и наладке, следует убедиться в том, что возникшая неисправность связана с трамблером, а не с каким-нибудь другим узлом автомобиля.

Основным симптомом неисправного распределителя эксперты называют дерганье машины во время езды. Это происходит не по вине водителя, неправильно переключившего скорость, а непривычно, неожиданно.

Также при неисправном трамблере может не запускаться ДВС. Могут застучать пальцы поршней двигателя в процессе набирания скорости, автомобиль потерять в динамике, расход горючего увеличится. Если все эти симптомы или несколько из них возникают одновременно — сомнений в неисправности распределителя практически не остается.

Безусловно, чтобы научиться ремонтировать трамблер, надо в первую очередь уметь его снимать и устанавливать на место.

Вот какой инструкции рекомендуется придерживаться:

1. Диагностировать искрообразование: есть или нет. Как правило, делается это в темноте. При нарушениях изоляции утечка тока сразу же просматривается. Крышка должна быть полностью сухая и чистая, без следов масла и т. д.
2. Обязательно следует проверить целостность контактов. В крышке имеются клеммы, которые не должны выниматься легко (хотя бы нужно легкое усилие).
3. Осуществив проверочные мероприятия, надо обесточить АКБ, скинув минусовой провод.
4. От распределителя теперь следует отсоединить бронепровода и вакуум.
5. Снять трос из привода дроссельных заслонок. Снять также кронштейн, фиксирующий провода, вместе с проводами/шпильками. Кронштейн держится на гайке-фиксаторе, которую следует выкрутить.
6. Особые метки наносятся в обязательном порядке на корпус, приводы добавочных устройств и крышку. Делается это для того чтобы при дальнейшей установке механизма сохранить начальный момент зажигания.
7. Теперь остается только вынуть крепежный элемент разъема, к которому фиксируется жгут проводов.
8. Затем снять заглушку картера сцепления, прокрутить коленвал и выставить ВМТ.
9. Все – трамблер можно снимать.

Каждый из проводов распределителя бывает установлен в определенной последовательности. Штатно обозначается только первый провод, а остальные следует устанавливать самостоятельно.

Пошаговая инструкция выполнения ремонтных работ

Выставить зажигание на двигателе ВАЗ 2106 можно по 4 и 1 цилиндру. Алгоритм работы несколько отличается в зависимости от цилиндра, с которым выполняется работа. Также в этой статье мы расскажем, как выставить электронное зажигание на Ваз 2106. В первую очередь вам необходимо определить по каким меткам будет выставляться зажигание. Зажигание выставляется по меткам на ГРМ. Длинная метка соответствует нулевому зажиганию, средняя — пяти градусам угла, короткая — десяти градусам угла опережения. Также вы можете найти на ободе шкива обозначение верхней мертвой точки, также на шкиве имеется небольшой наплыв, расположенный напротив отметки верхней мертвой точки. Именно по этим отметкам и следует выставить бесконтактное зажигание на Ваз 2106. Нужно свечным ключом выкрутить свечу с 1-го цилиндра, пробкой или пальцем закрыть появившиеся свечное отверстие.

Специальным ключом нужно поворачивать коленчатый вал до начала такта сжатия. Такой такт сжатия начинается, как только поршень начинает двигаться вверх. Определить сжатие можно по давлению в отверстии свечи. Крутить коленвал нужно пока не совпадет отметка на крышке, расположенной на ГРМ. В том в случае, если вы используете низкооктановое топливо, то совмещать отметку на шкиве коленвала необходимо с длинной отметкой, что равняется нулевому углу опережения. Если же вы заливаете в двигатель 92 бензин, то совмещать отметку нужно со средней риской.

Далее отстёгиваем защелки и демонтируем крышку трамблера. Ротор после поворота коленчатоговала будет в положении, когда контакт ротора в распределителе направлен в сторону первого цилиндра. Совместив отметки, следует провести от распределителя линию, которая проходит через защелки крышки и направляется параллельно оси двигателя. В том случае, если такая воображаемая линия не пересекает защелки крышки, следует в обязательном порядке выполнить соответствующую регулировку: Откручиваем гайку, которая фиксирует распределитель, после чего тянем трамблёр вверх. При вращении оси ротора, следует выставить ее параллельно оси двигателя.

Устанавливаем на место распределитель, фиксируем его гайкой крепления, но не полностью ее затягиваем.

Далее вам потребуется контрольная лампа или вольтметр. Данный прибор нужно подключить одним концом к выходу катушки зажигания, тогда как второй провод от лампы подсоединяют на массу или на карбюратор.

Включают зажигание и плавно поворачивают распределитель. Поворачивать необходимо до того момента, пока не погаснет контрольная лампа. Если лампа изначально не горит, то регулировки не требуется. После этого начинаем поворачивать распределитель по направлению против часовой стрелки. Как только загорается контрольная лампа следует зафиксировать распределитель, затянув гайку. Включаем зажигание и устанавливаем на место трамблёр.

Проверка правильности проведенной работы не представляет сложности. Разгоняем машину до скорости в 40 километров и резко нажимаем на газ на четвертой передаче. Если при таких манипуляциях возникает детонация, не пропадающая при ускорении автомобиля, выставлено раннее зажигание. Отсутствие детонации свидетельствует о позднем зажигании. При выставленном раннем зажигание следует поворачивать распределитель приблизительно на одно деление. Если же выставлено позднее зажигание, то наоборот, его поворачивают против часовой стрелки на одно деление.

Принцип работы трамблера

Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.

Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.

Там происходит сгорание ТВС, и коленчатый вал продолжает свое вращение. Оно, кроме перемещения поршней, вызывает вращение кулачка прерывателя. Когда в другом цилиндре другой поршень занимает положение, соответствующее ВМТ, в этот момент в трамблере опять размыкаются контакты прерывателя, в катушке зажигания генерируется высоковольтное напряжение, поступающее на нужную свечу.

Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)

УЗСК
Такое понятие, как УЗСК, характеризует время, когда контакты прерывателя замкнуты. По сути дела – это опосредованная характеристика накопления в катушке энергии после окончания формирования искры. УЗСК прямо отражается на количестве энергии, идущей на искрообразование и, соответственно, на работе двигателя.

В тех случаях, когда между контактами расстояние маленькое, катушка не накопит необходимой энергии и энергия искры окажется мала, что приведет к перебоям в работе мотора. Большой зазор также приводит к перебоям, так как время разрыва контактов уменьшается, и катушка не успевает полностью разрядиться.

У каждой системы зажигания существует свой оптимальный УЗСК, для обеспечения которого, при необходимости, надо проверить и отрегулировать трамблер.

УОЗ
Это понятие затрагивает момент воспламенения ТВС. Дело в том, что ее сгорание происходит не мгновенно, и зачастую, для обеспечения оптимальных условий такого процесса, оно должно начинаться раньше, чем поршень займет положение ВМТ. УОЗ и характеризует время, на величину которого появление искры опережает появление поршня в положении ВМТ.

Оно постоянно меняется, и его величина полностью зависит от работы мотора в конкретных условиях, т.е. от нагрузки, скорости авто, качества и типа используемого топлива. Для обеспечения оптимального сгорания ТВС, трамблер содержит центробежный регулятор, а также связан с вакуумным регулятором.

ВАКУУМНЫЙ РЕГУЛЯТОР

Именно это устройство способно изменять при необходимости УОЗ. Как только меняется нагрузка мотора, соответствующие коррективы вносятся в работу детали устройства трамблера.

Важно!Нагрузка определяется при помощи дроссельной заслонки.

Вакуумный регулятор трамблера представляет собой замкнутую полость. Для обеспечения лучших эксплуатационных качеств конструкция разделяется диафрагмой. Одна полость идёт напрямую к карбюратору.

Когда происходит разряжение — начинает двигаться диафрагма. Как результат давление оказывается на подвижной диск и кулачок прерывателя. Время срабатывания последнего корректируется в зависимости от текущей ситуации.

Внимание!Трамблер меняет момент искрообразования, тем самым влияет на эксплуатационные характеристики мотора.

ОКТАН-КОРРЕКТОР

Это очень важный элемент в устройстве трамблера. Без него вся система не могла бы нормально функционировать. Агрегат меняет УОЗ в зависимости от топлива, которое используется в данный момент.

По своей конструкции данный элемент трамблера напоминает две пластинки со стрелкой. Такая же стрелка устанавливается на двигатель. На ней есть специальные чёрточки, посредством которых корректируется угол зажигания. Без этой детали практически невозможно обойтись, когда заправляются разные сорта бензина.

БЕСКОНТАКТНЫЕ СИСТЕМЫ

Технологии не стоят на месте. Каждый год автомобильный мир сотрясают новые инновации. Именно такой в своё время стала инновация, дополнившая конструкцию трамблера коммутаторами.

Внимание!В коммутаторах сигнал подаётся на управляющий электронный модуль, а не на катушку.

Второе название бесконтактных систем в устройстве трамблера — датчики Холла. Простая конструкция этих устройств обеспечивает бесперебойную подачу сигнала. Сами датчики работает за счёт изменения в магнитном поле.

Из чего состоит устройство

Компоненты трамблера – это целый мир. Каждый из элементов играет важную роль в функционировании не только распределителя, но и всей системы зажигания. Рассмотрим основные детали, влияющие на работу устройства.

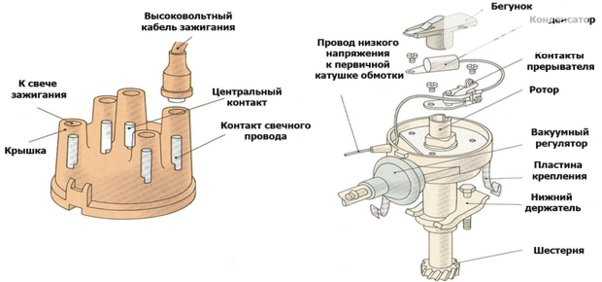

1. Ротор	Этот компонент функционирует в тандеме с шестерней распредвала.
2. Прерыватель	Деталь содержит кулачковую муфту, функционирующую в комплекте с центробежной муфтой.
3. Бегунок	Обязательный элемент, фиксируемый к валу. Он вращается одновременно с валом.
4. Катушка	Деталь имеет двойную обмотку, обязательный элемент электрики.
5. ВК	Регулятор вакуумный, четко обеспечивающий опережение зажигания. Основным компонентом ВК, в свою очередь, является конденсатор, поглощающий части заряда и защищающий контакты от возможного оплавления.

ВК-контроллер – это регулятор, способный оказывать влияние на УОЗ

Особенно это важно бывает, когда меняется нагрузка автомобильной силовой установки. Отдельно вносятся коррективы в работу компонентов распределительного устройства

Схема вакуумного регулятора опережения зажигания

Специалисты рекомендуют определять производительность с помощью дросс-заслонки.

По сути, ВК-контроллер являет собой закрытую полость. Внутри конструкции имеется диафрагма, обеспечивающая наилучшие рабочие характеристики. Одна из полостей направлена в сторону карбюратора.

В процессе разрядки диафрагма устремляется вперед и от этого сжимается диск подвижного типа, а также кулачок-прерыватель. По текущей ситуации, корректируется время срабатывания.

Распределитель способен видоизменять искрообразовательный момент, оказывая таким образом на действующие характеристики силовой установки влияние.

В распределителях определенных видов нередко устанавливается октан-корректор. Компонент отвечает за скорость вращения валика.

Трамблер и его устройство

Примечательно, что на самых первых моделях трамблера октан-корректор регулировался вручную. Это добавляло лишние хлопоты водителям. Современные компоненты функционируют полностью автоматически.

Октан-корректор трамблера – элемент важнейший, иначе бы его не ставили. Нормально функционировать без него определенный вид распределителя не может. Именно этот регулятор меняет УОЗ, если владельцем заливается топливо с другим ОЧ.

Что касается самой конструкции регулятора, то внешне октан-корректор напоминает две пластинки, наделенные еще стрелкой. На последней имеются особые риски, посредством которых регулируется УОЗ. Кстати, такая же стрелка монтируется и на силовую установку.

Каким бы ни был идеальным трамблер автомобиля, время, технический прогресс и стремление человека повысить эксплуатационный комфорт не стоят на месте. Бесконтактная система зажигания, это, безусловно, шаг вперед.

Она является конструктивным продолжением контактно-транзисторной системы зажигания. Отличие – вместо прерывающей и размыкающей контактной группы установлен датчик бесконтактного типа.

Новая система сегодня штатно устанавливается на все известные иномарки, некоторые модели отечественных авто. Преимущества этой системы перед старой налицо: снижается в несколько раз расход топлива, уменьшается количество выбросов, повышается мощность силовой установки. Благодаря новой системе зажигания лучше и качественнее сгорает также топливно-воздушная смесь.

Бесконтактная система зажигания схема

Бесконтактная система зажигания включает в свой состав ряд элементов, среди которых наиглавнейшее значение имеет, конечно же, трамблер. Он соединяется со свечами и интегрируется с катушкой зажигания. Для этого используются специальные бронепровода.

Классический принцип функционирования БСЗ представлен в таблице ниже.

1	При вращении коленчатого вала двигателя датчик-распределитель формирует импульсы напряжения и передает их на транзисторный коммутатор.
2	Коммутатор создает импульсы тока в цепи первичной обмотки катушки зажигания.
3	В момент прерывания тока индуцируется ток высокого напряжения во вторичной обмотке катушки зажигания.
4	Ток высокого напряжения подается на центральный контакт распределителя.
5	В соответствии с порядком работы цилиндров двигателя ток высокого напряжения подается по проводам высокого напряжения на свечи зажигания.
6	Свечи зажигания осуществляют воспламенение топливно-воздушной смеси.

Что касается корректировки УОЗ, то за это в бесконтактной системе в ответе бывает РОЗ. В ходе изменения нагрузки на мотор, регулирование УОЗ уже осуществляет ВК-регулятор.

Таким образом, зная содержимое трамблера, принцип его функционирования, назначение и преимущества, можно многое понять для себя.

Устройство системы зажигания

На рисунке представлена система зажигания, которая применяется в бензиновых автомобилях.

Рассмотрим более подробно устройство и схему системы зажигания авто.

Основные элементы:

• источник питания (аккумуляторная батарея и автомобильный генератор);
• накопитель энергии;
• выключатель зажигания;
• блок управления накоплением энергии (микропроцессорный блок управления, прерыватель, транзисторный коммутатор);
• блок распределения энергии по цилиндрам (электронный блок управления, механический распределитель);
• свечи зажигания;
• высоковольтные провода.

Источником питания для системы зажигания выступает аккумуляторная батарея непосредственно в момент запуска мотора, и генератор во время работы двигателя.

Накопитель применяется для аккумуляции и преобразования достаточного количества энергии, которая используется на создание электрического разряда в электродах свечи зажигания. Современная система зажигания автомобиля может применять емкостной или индуктивный накопитель.

Индуктивный накопитель представляет собой катушку зажигания (автотрансформатор), первичная обмотка у которой, подключается к полюсу плюсовому, а минусовой полюс подключается через устройство разрыва. В процессе работы устройства разрыва, возьмем для примера кулачки зажигания, в первичной обмотке наводится напряжение самоиндукции. В это время во вторичной обмотке создается повышенное напряжение, необходимое для пробоя на свече воздушного зазора.

Емкостной накопитель представлен в виде емкости, которая заряжается при помощи повышенного напряжения. В нужный момент отдает всю энергию на свечу зажигания.

Блок управления накоплением энергии предназначен для определения начального момента накопления энергии, а также момента его передачи на свечу зажигания.

Выключатель зажигания – электрический или механический контактный блок для подачи в систему зажигания напряжения. Выключатель зажигания многим автомобилистам известен, как «замок зажигания». Ему отводится две функции: подача напряжения непосредственно на втягивающее реле стартера и подача напряжения в бортовую сеть автомобиля.

Устройство распределения по цилиндрам применяется для подачи в определенный момент энергии к свечам зажигания от накопителя. Данный элемент системы зажигания двигателя состоит из блока управления, коммутатора и распределителя.

Автомобилистам наиболее известно это устройство, как «трамблер», который является распределителем зажигания. Трамблер распределяет по проводам высокое напряжение на свечи цилиндров. Как правило, в распределителе присутствует кулачковый механизм.

Свеча зажигания – устройство с двумя электродами, которые находятся друг от друга на определенном расстоянии от 0.15 до 0,25 мм. Свеча состоит из фарфорового изолятора, который плотно насажен на металлическую резьбу, электродом служит центральный проводник, а вторым электродом выступает резьба.

Высоковольтные провода представляют собой одножильные кабеля с усиленной изоляцией. Проводник может быть выполнен в виде спирали, что поможет избавиться от помех в радиодиапазоне.

Принцип работы системы зажигания

Разделим работу системы зажигания на следующие этапы:

• аккумуляция электрической энергии;
• трансформация (преобразование) энергии;
• разделение по свечам зажигания энергии;
• образование искры;
• разжигание топливно-воздушной смеси.

На примере классической системы зажигания рассмотрим принцип работы. В процессе вращения вала привода трамблера приводятся в действие кулачки, подаваемые на обмотку первичную автотрансформатора напряжение 12 вольт.

В момент подачи напряжения на трансформатор, наводится ЭДС самоиндукции в обмотке и вследствие этого, возникает высокое напряжение до 30000 вольт на вторичной обмотке. После чего в распределитель зажигания (бегунок) подается высокое напряжение, который в момент вращения подает напряжение на свечи. 30000 вольт достаточно, чтобы пробить воздушный зазор свечи искровым зарядом.

Система зажигания автомобиля должна быть идеально отрегулирована. Если будет позднее или раннее зажигание, то двигатель внутреннего сгорания может потерять свою мощность или появится повышенная детонация, а это очень не понравится вашей шестерке (ВАЗ 2106).
