Дифференциал «торсен»: принцип работы

Разновидности механизмов

Чтобы избавиться от пробуксовок на скользком дорожном покрытии либо в условиях бездорожья, производители комплектуют транспортные средства дифференциальными устройствами следующих конструкций:

• механизм свободного типа с принудительной блокировкой от привода;
• частично блокирующийся дифференциал повышенного сопротивления;
• самоблокирующаяся червячная передача типа Torsen.

В первом варианте применяется рассмотренный выше шестеренчатый узел, дополнительно оснащенный блокировочным устройством. Система функционирует просто: в случае необходимости водитель активирует привод, фиксирующий сателлиты в неподвижном состоянии. Крутящий момент начинает делиться ровно пополам, оси вращаются с одинаковой скоростью и транспортное средство успешно преодолевает проблемное место.

Принудительная блокировка межосевого дифференциала включается с помощью различных приводов:

• механический – от рычага раздаточной коробки;
• электрический;
• пневматический;
• гидравлический.

Аналогичные приводные элементы применяются для остановки и удержания сателлитов переднего либо заднего моста.

Автомобили дорогой комплектации производители оснащают антипробуксовочной системой. Она «обманывает» дифференциальное устройство другим способом: по сигналу датчика, фиксирующего быстрое вращение одного колеса, электроника отдает команду его притормозить. Тогда сателлитные шестеренки начинают передавать больше мощности на другую ось и авто прекращает «грестись» на месте.

Устройство повышенного сопротивления

Помимо сателлитов, ведущих и ведомых шестерен, дифференциал повышенного трения включает такие элементы:

• корпус, жестко прикрепленный к планетарной шестеренке;
• пакет фрикционных дисков, установленных на каждой полуоси;
• стальные диски, чьи выступы зафиксированы в корпусе;
• распорная пружина, вставленная между коническими шестернями полуосей.

Стальные и фрикционные диски (похожие применяются в сцеплении) установлены поочередно, первые вращаются вместе с корпусом, вторые – с осями. Конусообразная шестеренка надета на шлицы оси и способна смещаться на определенное расстояние. Пружина поддавливает 2 противоположных осевых шестерни.

Частичная блокировка дифференциала происходит следующим образом:

1. На прямолинейном сухом участке дороги сателлиты неподвижны, а диски вращаются друг относительно друга.
2. При попадании одной шины на скользкий участок начинается пробуксовка. Благодаря конусной форме зубьев шестеренки со стороны остановившегося колеса начнут взаимно отталкиваться.
3. Шестерня полуоси сдвинется и сожмет пакет дисков. Возникнет сила трения, заставляющая ось вращаться вместе с корпусом напрямую от «планетарки» в обход сателлитов.

Подобное устройство самостоятельно регулирует степень блокировки – чем медленнее крутится покрышка с хорошим сцеплением, тем сильнее сжимаются диски и подается больше крутящего момента.

Самоблокирующиеся передачи Torsen

Принцип работы данных механизмов базируется на одной особенности червячной пары: шестеренка способна передавать вращение сателлиту, но обратное действие невозможно. Все шестерни, включая сателлитные, сделаны в виде цилиндров с косыми дугообразными зубьями. Всего в механизме применяется 3 пары червячных сателлитов, установленных вокруг шестеренок полуосей.

Самоблокирующийся дифференциал работает так:

1. Во время прямолинейного движения червячные сателлиты ведут себя аналогично конусным – не крутятся сами, но вращают оси от главной передачи.
2. На повороте число оборотов одной полуоси вырастет и она придаст вращение парам сателлитов – мощность начнет распределяться по-разному.
3. Поскольку каждая пара сателлитов связана между собой прямозубой передачей, пробуксовка одного колеса исключается. Ось способна крутить свой сателлит, тот вращает соседний, который уже не может поворачивать вторую полуось. Механизм блокируется автоматически.

В среде любителей экстремальной езды по бездорожью известен простейший способ избежать пробуксовок – блокировка заднего дифференциала с помощью сварки. Сателлиты намертво привариваются к осям и всегда находятся в неподвижном состоянии. Правда, подобные автомобили предназначены только для езды по грунту и снегу – эксплуатировать их на твердом покрытии чересчур неудобно и дорого.

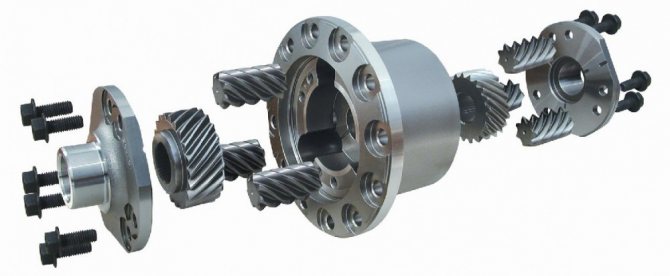

Устройство

Данный механизм устроен из привычных элементов – устройство аналогично любому планетарному узлу. Можно выделить основные детали – это корпус, червячные шестерни, сателлиты.

Что касается общей концепции, то здесь не очень много отличий, если сравнивать с обыкновенными механизмами. Корпус жестко крепится на ведущем узле трансмиссии. Внутри корпуса установлены сателлиты. Они закреплены на специальных осях. Сателлиты находятся в жестком зацеплении с шестернями полуосей. Шестеренки полуосей закреплены на валы, на которые и передается крутящий момент.

А теперь что касается непосредственно механизма “Торсен”. В данном узле шестерня полуосей имеет винтовые зубья. Это не что иное, как традиционный червячный вал.

Сателлиты представляют собой пару косозубых шестерен. Один элемент этой пары формирует с шестерней полуоси червячную пару. Пара шестеренок-сателлитов может взаимодействовать и между собой за счет прямозубого зацепления. В конструкции имеется целых три сателлита, каждый из которых представляет пару шестерен.

Смотреть галерею

Ради будущего и экономии топлива: Quattro Ultra

В 2016 году Audi представила новый по конструкции тип полного привода: Quattro ultra, который впервые нашел применение на Audi A4 allroad в середине 2016 года. Примечательно, что прежде приставку ultra имели не типы привода, а модели Audi, отличающиеся особой экономичностью. Эти модели предназначены в основном для экономичной Европы. Полный привод Quattro ultra собственно и создан для того, чтобы еще больше снизить экономию топлива, за счет снижения потерь в трансмиссии. Quattro ultra может сочетаться только с 2-литровыми моторами в комбинации с механической КПП или с АКП S tronic.

Итак, Quattro ultra является постоянным полным приводом, который активно регулирует  подводимый к заднему мосту крутящий момент. В сердце этой трансмиссии лежит электронноуправляемая многодисковая муфта с гидравлическим приводом. Она пристыкована к коробке передач. Еще одна муфта – с кулачковым исполнительным механизмом – интегрирована в заднюю главную передачу.

Особенность привода Quattro ultra заключается во взаимодействии муфты полного привода с кулачковой муфтой в задней главной передаче. Она позволяет при разомкнутой муфте полного привода обездвижить раздаточную коробку (главную пару) с валом привода задней оси, разобщив их и остальную трансмиссию. Когда обе муфты размыкаются, карданный вал привода задней оси и детали задней главной передачи становятся неподвижными, что снижает потери на трение. Этим значительно экономится топливо и уменьшается выброс CO2. Обещана экономия на уровне 0,3 л/100 км.

Муфта полного привода Quattro ultra распределяет крутящий момент в свободной пропорции. Когда полный привод не нужен и необходимости в нем в ближайшее время не предвидится, происходит переключение на более эффективный с точки зрения расхода топлива передний привод.

При этом сначала размыкается муфта полного привода и производится оценка ходовых качеств автомобиля, движущегося на одном только переднем приводе. Если ходовые качества стабильны, размыкается кулачковая муфта в задней главной передаче.

Блок управления полным приводом постоянно отслеживает параметры вращения колес и ускорения и позволяет спрогнозировать уход автомобиля в занос за 500 мс до наступления этой негативной ситуации. Этих 500 мс достаточно для того, чтобы исполнительные механизмы Quattro ultra успел активировать полный привод.

Для подключения полного привода необходимо, чтобы кулачковая муфта в задней главной передаче снова сомкнулась. Включить ее мгновенно невозможно, так как в переднеприводном режиме коробка заднего дифференциала неподвижна. Ее нужно «раскрутить» и синхронизировать скорость ее вращения. Поэтому при включении полного привода сначала смыкается муфта полного привода, разгоняя карданный вал и соединенную с ним ведомую шестерню задней главной передачи. Когда частота вращения коробки заднего дифференциала стала примерно синхронной, активируется кулачковая муфта.

https://youtube.com/watch?v=6WqcW-0b1oM

Устройство

Данный механизм устроен из привычных элементов – устройство аналогично любому планетарному узлу. Можно выделить основные детали – это корпус, червячные шестерни, сателлиты.

Что касается общей концепции, то здесь не очень много отличий, если сравнивать с обыкновенными механизмами. Корпус жестко крепится на ведущем узле трансмиссии. Внутри корпуса установлены сателлиты. Они закреплены на специальных осях. Сателлиты находятся в жестком зацеплении с шестернями полуосей. Шестеренки полуосей закреплены на валы, на которые и передается крутящий момент.

А теперь что касается непосредственно механизма “Торсен”. В данном узле шестерня полуосей имеет винтовые зубья. Это не что иное, как традиционный червячный вал.

Сателлиты представляют собой пару косозубых шестерен. Один элемент этой пары формирует с шестерней полуоси червячную пару. Пара шестеренок-сателлитов может взаимодействовать и между собой за счет прямозубого зацепления. В конструкции имеется целых три сателлита, каждый из которых представляет пару шестерен.

Устройство дифференциала Торсен

Данный механизм был запатентован в конце 1950-х годов в США и дал название одноименной компании. Самоблокирующийся дифференциал представляет собой устройство, внедренное в систему автомобиля, которое предает крутящий момент на приводы машины. Это необходимо для перераспределения мощности с трансмиссии и с двигателя на колеса для улучшения проходимости. Также его называют дифференциал повышенного трения torsen. Оно получило широкое применение на автомобилях с полным приводом и служит для блокировки мощности колеса при его проскальзывании и передаче его на рабочий привод. Такой эффект позволяет авто без усилий преодолеть дорожные препятствия в условиях непогоды или при экстремальных дорожных условиях в сравнении с обычными транспортными средствами. Типовые ситуации, в которых происходит применение данной системы следующие:

1. Зимние погодные условия, когда колеса могут потерять сцепление с дорогой. Эта ситуация грозит ДТП, заносом и потерей общего управления. В таком случае крутящий момент от потерявшего сцепления агрегата перераспределяется на действующие оси – авто не теряет управляемость, что, соответственно, не приводит к потере контроля над машиной.
2. Экстремальные природные условия – грязь, топи и иные типы покрытия, в которых может происходить пробуксовка. В такой ситуации блокиратор позволяет хоть и с трудом, но выбраться машине, также перераспределяя момент на колесах в различных пропорциях. Часто дифференциал торсен для УАЗ служит именно таким задачам.

К конструктивным особенностям межосевого дифференциала Торсен относятся:

1. В сравнении с конкурентами, которые в большинстве своем имеют в своей основе конические шестерни, в данной схеме присутствуют червячные. Наличие шестерен данной формы позволяет повысить КПД изделия в сравнении с конкурентами, а также перераспределять крутящий момент между колесами и осями в более широком диапазоне.
2. Наличие полуосевых шестерен также способствует увеличению эффективности на трении, что позволяет практически моментально при потере крутящего момента на колесе (потеря связи с покрытием – проскальзывание) передать его на рабочую деталь, тем самым повысив тягу на отдельном участке машины.
3. Корпус устройства служит не только для защиты от механического воздействия (так как данная деталь крепится на днище автомобиля), но и содержит все составные части.
4. Сателлиты – ведущие червячные шестерни в процессе работы выполняют функцию расклинивания, так как в силу особенностей конструкции червячная шестерня может приводить в действие иные элементы, но в момент блокировки находится в неподвижном состоянии.

Также за время своего существования данное изделие пережило выпуск 3 поколений. Текущее семейство устанавливают на многие современные модели.

Важно! Также на рынке большое распространение получают электронные устройства принудительной блокировки, которые приводятся в действие автоматически. Это продукция последних поколений, которая не требует вмешательства водителя, а посредством электронного блока управления самостоятельно перераспределяет крутящий момент в определенном соотношении

Принцип электронной блокировки дифференциала

Система, имитирующая блокировку дифференциала, работает циклично. В цикле ее работы присутствует три стадии:

• стадия увеличения давления
• стадия удержания давления
• стадия сброса давления

На первой стадии (когда ведущее колесо начинает проскальзывать) блок управления получает сигналы от датчиков частоты вращения колес и на их основе принимает решение о начале работы. Происходит запирание переключающего клапана, а также открытие клапана высокого давления в гидравлическом блоке системы ABS. Насос ABS создает давление в контуре рабочего тормозного цилиндра проскальзывающего колеса. В результате увеличения давления тормозной жидкости происходит торможение буксующего ведущего колеса.

Вторая стадия начинается с момента, когда прекращается пробуксовка колеса. Система имитации блокировки межколесного дифференциала фиксирует достигнутое тормозное усилие за счет удержания давления. В этот момент действие насоса прекращается.

Третья стадия: колесо заканчивает проскальзывать, происходит сброс давления. Переключающий клапан открывается, а клапан высокого давления закрывается.

При необходимости все три стадии цикла работы электронного дифференциала повторяются. Отметим, что система функционирует, если скорость автомобиля находится в диапазоне от 0 до 80 км/ч.

Три типа “Торсена”

В первом варианте в качестве червячных пар используются шестеренки ведущих полуосей, а также сателлиты. Для каждой полуоси имеются свои сателлиты, соединенные попарно с теми, что на противоположной оси. Соединение это осуществляется при помощи прямозубого зацепления. Оси сателлитов перпендикулярны полуосям. Данный вариант дифференциала “Торсен” признан самым мощным среди всех аналогичных конструкций. Он способен работать в очень широком диапазоне крутящего момента.

Второй вариант отличается тем, что оси сателлитов находятся параллельно к полуосям. Сателлиты в данном случае установлены иначе. Они находятся в специальных посадочных местах чашки. Парные сателлиты соединяются косозубым зацеплением, которое при расклинивании участвует в блокировке.

Третий вариант является единственным среди всей серии, где конструкция планетарная. Он применяется в качестве межосевого дифференциала в полноприводных машинах. Оси сателлитов и ведущие шестеренки здесь тоже параллельны друг другу. За счет этого узел очень компактный. Благодаря конструкции изначально можно распределять нагрузку между двух мостов в соотношении 40:60. Если срабатывает частичная блокировка, то пропорция может отклонятся на 20 %.

Преимущества дифференциалов этой конструкции

Преимуществ у данной конструкции достаточно много. Данный механизм устанавливают за то, что точность его работы чрезвычайно высокая, при этом работает устройство очень плавно и тихо. Мощность распределяется между колесами и мостами автоматически – какое-либо вмешательство водителя не нужно. Перераспределение момента никак не влияет на торможение. Если дифференциал эксплуатируется корректно, то обслуживать его не нужно – от водителя требуется только проверять и периодически менять масло.

Именно поэтому многие водители ставят дифференциал “Торсен” на “Ниву”. Там также применена система постоянного полного привода и никакой электроники, поэтому нередко любители экстрима меняют штатный дифференциал на данный узел.

Виды дифференциалов повышенного трения

Для устранения вышеперечисленных недостатков в трансмиссию машины был внедрён дифференциал, который также должен передавать на колёса все нагрузки, получаемые от двигателя. На машинах более ранних выпусков устанавливались планетарные дифференциалы классической конструкции с симметричной схемой распределения крутящего момента. Данный дифференциал всего лишь частично устранял указанные недостатки. Начиная с 30-х годов прошлого столетия стали проводиться исследования применения дифференциалов повышенного трения. Они устанавливались сперва на спортивных автомобилях, а затем в серийных внедорожниках и дорожных авто. Наиболее широкое применение получили следующие дифференциалы повышенного трения: ФРИКЦИОННЫЕ • самоблокирующийся фрикционный многодисковый дифференциал. Состоит из корпуса, сателлитов, оси сателлитов, выходных полуосей, шестерен полуосей, пакетов дисков. Диски поочередно связаны с корпусом дифференциала и шестернями полуосей. Диски подпружинены пружиной. Работа основана на синхронном вращении полуосей с корпусом на прямом участке дороги и разности вращений при выполнении маневров. В этом случае, в работу вступает фрикцион и подаёт дополнительный крутящий момент на отстающую шестерню. Имеющие в своей конструкции подпружиненные пакеты фрикционных дисков. Они имеют статическое преднатяжение (момент срабатывания) от 2 до 12 кг/м. Используются в автоспорте, быстро изнашиваются, требуют вмешательства для восстановления рабочих характеристик после каждой гонки. • самоблокирующийся героторный дифференциал. Конструкция подобна вышеописанному дифференциалу, только вместо пружин установлен поджимной поршень и гидронасос. Фрикционные диски сжимаются поршнем под давлением жидкости от одного или двух шестерёнчатых насосов. Недостатки примерно такие же, как и для подпружиненного фрикциона • кулачковый (зубчатый) дифференциал. Состоит из сепаратора, наружной звёздочки, внутренней звёздочки, сухарей, двух полуосей, ведомой шестерни главной передачи, корпуса. Основан на применении кулачковых (зубчатых) пар вместо планетарного механизма. При небольшой разнице в угловых скоростях полуосей зубчатые пары взаимно проворачиваются, а при пробуксовке блокируют оси. Положительные стороны: простота конструкции, доступность монтажа, низкая стоимость. Отрицательные стороны: резкая работа, низкая эффективность, повышенный расход топлива. В связи с этим, устанавливаются, в основном, на военную и специальную технику. • вискомуфта. Состоит из корпуса, ведущего вала, ведомого вала, пакета дисков (дисков ведущего и ведомого валов), ступицы, нажимного диска, 2-х кольцевых нагнетательных поршней, кольцевого рабочего поршня, балансировочной пружины. Принцип работы основан на заполнении междискового пространства фрикциона динатантной жидкостью, силиконовой, способной загустевать и увеличиваться в объёме при повышении температуры. С увеличением разности во вращении полуосей увеличивается температура от трения, соответственно, увеличивается вязкость жидкости и, как результат, сцепление дисков. Преимущества: простота конструкции и эксплуатации. Недостатки: малая эффективность, громоздкость конструкции, инертность в использовании. В связи с массивностью, в основном применяются для межосевых дифференциалов.ШЕСТЕРЁНЧАТЫЕ • самоблокирующийся дифференциал (КВАЙФ). Состоит из корпуса, сателлитов левого и правого рядов, полуосевых шестерен (левой и правой), 2-х выходных валов. В данном дифференциале оси с сателлитами закрыты в корпусе (в специальных отверстиях), расположены в два ряда параллельно оси вращения корпуса. Сателлиты из разных рядов зацепляются между собой попарно винтовыми зубьями. • «торсен» первого типа. Состоит из корпуса, сателлитов левого и правого рядов, правой и левой шестерен полуосей, 2-х выходных валов. «торсен» первого типа. Каждая полуось имеет свои сателлиты, попарно связанные с сателлитами другой полуоси. Зацепление прямозубое, ось сателлита перпендикулярна полуоси.

• «торсен» второго типа. Состоит из корпуса, сателлита, связанного с правой шестернёй полуоси, сателлита, связанного с левой шестернёй полуоси, правой и левой полуосевых шестерен, левого и правого выходных валов. «торсен» второго типа. Применяются косозубые шестерни полуосей и винтовые сателлитов. Оси сателлитов параллельны полуосям.

Виды

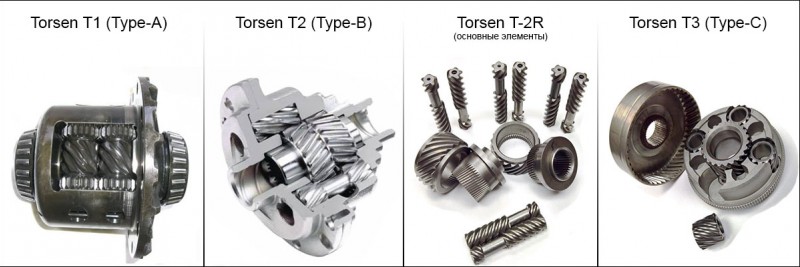

Конструкторами разработано три типа дифференциалов Torsen, которые обозначаются буквенным индексом «Т» с цифровой приставкой. Различия между ними сводятся к компоновке узла и форме рабочих элементов, что в свою очередь сказывается на эксплуатационных показателях.

Виды конструкций Torsen

Первый тип – Torsen Т1. Его отличительными особенностями являются перпендикулярное полуосям расположение сателлитных пар и использование винтовых зубьев, как на полуосевых шестернях, так и сателлитах. Между собой сателлиты пары взаимодействуют прямозубым зацеплением. Принцип работы, описанный выше, рассмотрен именно на примере версии Т1. Имеет высокую степень «естественного» трения.

Torsen Т2 является вторым поколением этого самоблокирующегося дифференциала. От первого типа он отличается параллельным расположением сателлитов. У него винтовые зубья проделаны только на сателлитах, а вот полуосевые шестеренки косозубые. Зацепление сателлитов между собой также осуществляется винтовыми зубьями, которые участвуют в процессе блокирования (они тоже могут расклиниваться).

Это поколение имеет более низкую степень «естественного» трения, раннем схватывании при меньшей степени блокировки по сравнению с Т1. Он получил распространение на гражданских авто. Но есть модификация T2R, который выдерживает большой крутящий момент и применяется исключительно на мощных автомобилях, таких как Ford Mustang. По конструкции он отличается только тем, что используется шлицевая муфта с винтовыми зубьями, через которые она вводится в зацепление с солнечной шестерней. В такой конструкции характеристики «естественного» трения могут меняться в зависимости от условий движения.

Последний тип – Т3. Конструктивно он во многом схож с версией Т2 (параллельное расположение сателлитов с винтовыми зубьями, косозубые полуосевые шестеренки), но компоновку его несколько пересмотрели и использовали в его конструкции планетарную структуру. Это позволило не только уменьшить габаритные параметры узла, а и обеспечить возможность задавать соотношение распределения момента по осям. Из-за этой особенности Torsen Т3 применяется только в качестве межосевого дифференциала, в то время Т1 и Т2 как между осями, так и в качестве межколесного дифференциала.

Преимущества и недостатки

Начнем с достоинств дифференциала Torsen:

• высокая точность работы
• плавность работы
• низкий уровень шума при работе
• распределение мощности двигателя автомобиля между колесами или ведущими мостами происходит автоматически и не требует участия водителя
• мгновенное перераспределение крутящего момента не влияет на процесс торможения
• при корректной эксплуатации практически не нуждается в обслуживании (необходимы лишь контроль уровня трансмиссионного масла и его своевременная замена)

Недостатки дифференциала Торсен:

Преодоление проблемы разности тяги

Благодаря идеальному дифференциалу транспортное средство сможет вести переговоры о плавном повороте. При левом повороте червячные колеса будут вращаться точно так же, как показано на рис. Как вам известно, когда ваш автомобиль сталкивается с ситуацией, как показано на рисунке, скользкое колесо начинает вращаться очень быстро и будет потреблять большую часть мощности двигателя.

В результате автомобиль застрянет. Но, если в этом случае используется дифференциал Торсена, как только скользкое колесо начнет чрезмерно вращаться, изменение скорости будет перенесено на соответствующее червячное колесо. Правильное червячное колесо передает изменение скорости на левое червячное колесо, так как они соединены через цилиндрические шестерни. Червячное колесо с левой стороны не сможет поворачивать соответствующую червячную передачу, потому что, как мы сказали, червячное колесо не может управлять червячным механизмом!

• высокая стоимость из-за сложности изготовления и сборки механизма
• увеличение расхода топлива из-за потерь на трение элементов механического устройства
• сравнительно низкий КПД
• предрасположенность к заклиниванию
• высокий износ нагруженных элементов
• механизм требует особые смазочные материалы из-за значительного тепловыделения при работе
• ускоренный износ деталей при использовании колес одной оси с разными характеристиками (например, при установке запасного колеса, отличающегося от установленных колес)

Активный дифференциал [ править | править код ]

Термин означает любой дифференциал, устройство которого позволяет перераспределять мощность/тягу на ведомых звеньях в любой требуемой для данного момента движения пропорции. Именно в этом и есть отличие активного дифференциала от блокируемого, в котором управление мощностью на ведомых звеньях в принципе не возможно, и таковая определяется исключительно силами сцепления. Все активные дифференциалы имеют двухканальную систему управления и обязательно два управляющих элемента — два тормоза или два фрикциона — включающихся в работу по команде от внешних источников. Все активные дифференциалы помимо основной планетарной передачи, выполняющей функции свободной раздачи мощности, имеют парный комплект дополнительных планетарных или простых зубчатых передач, выполняющих функцию перераспределения мощности в свою сторону. Каждая из этих парных передач связана со своим управляющим элементом. Хотя какие-либо механизмы блокировки у активных дифференциалов отсутствуют, фактически, все активные дифференциалы также являются блокируемыми, только в них не один симметричный режим блокировки, а два несимметричных (по одному для каждой из двух сторон). В этих режимах управляющий элемент дифференциала работает без внутренней пробуксовки, а сам дифференциал превращается в понижающе-повышающую передачу. На легковых автомобилях с активными дифференциалами эти крайние режимы могут и не использоваться, зато они используются в дифференциальных механизмах поворота гусеничных машин.

Положительные и отрицательные качества

Torsen является одним из лучших вариантов самоблокирующихся дифференциалов и обусловлено это такими его достоинствами:

• Работа в полностью автоматическом режиме без стороннего вмешательства (нет ни ручных, ни электронных механизмов управления);
• Мгновенная скорость срабатывания блокировки;
• Бесшумность;
• Возможность использования как между осями, так и между колесами;
• Плавность функционирования;
• Обслуживание уза сводится только к своевременной замене смазки.

Но вместе с тем, недостатков у этого узла тоже немало. Весь принцип работы Torsen построен на возникающей силе трения в червячных передачах при определенных условиях. А это приводит к снижению общего КПД узла и ускоренному износу рабочих элементов.

Еще одно слабое место, которое имеют все червячные дифференциалы – это диагональное вывешивание, при нем они становятся абсолютно беспомощны.

К тому же, Torsen – узел дорогостоящий из-за сложности изготовления и потребности в использовании высокопрочных материалов.

Лучший вариант

Оптимальный вариант — три дифференциала: межосевой и два межколесных. С такой трансмиссией не страшна никакая дорога! Эта схема называется «нивовской», так как именно на Ниве впервые попробовали full-time.

Постоянный задний привод и подключаемый, когда это необходимо, «передок» — схема для многих внедорожников, например, для наших Hunter и Patriot.

Но постепенно full-time уходит в историю. Зачем таскать с собой раздаточную коробку, вторую основную передачу и второй кардан, если используются они только на труднопроходимой дороге?

Но для такого автомобиля характерна не только лучшая проходимость, но и отличная управляемость, в частности в поворотах. Расплата за такие удобства — немалые механические потери и высокий расход топлива. Да и закладывать «полноприводность» приходится уже на стадии проектирования из-за сложности и объемности конструкции.

Виды самоблокирующегося дифференциала Торсен

Существует единственная классификация данных изделий в зависимости от поколения и времени выпуска:

1. Первое поколение, именуемое Т1, в своей конструкции имеет косозубое крепление полуосей к осям. Эта особенность позволяет при помощи распределения момента вращать колеса с различной скоростью, повышая эффективность движения. Также в данном устройстве оси сателлитов (ведущих шестерен) будут расположены перпендикулярно полуосям. Такая конструкция довольно эффективна, а при этом такая схема отличается большой выносливостью, так как имеет простую конструкцию.
2. Второе поколение с индексом Т2 отличается продольным расположением осей, а также расположение ведущих шестерен – они находятся в специальных карманах корпуса, что по заявлениям производителей уменьшает общее трение и износ данных деталей на автомобилях с дифференциалом torsen.
3. Третье самое современное поколение устройства с индексом Т3 отличается наличием принципиально новой компоновки для данных устройств – планетарного типа. Ввиду наличия такой системы удалось уменьшить общие габаритные показатели агрегата, стало возможным устанавливать на небольшие автомобили. Расположение оси и сателлитов здесь параллельное. В целом такое расположение не отразилось на общей надежности системы при правильной ее эксплуатации.

Важно! Различные автопроизводители используют разные поколения системы в зависимости от целей и задач, которые ставят перед машиной. Поэтому перед приобретением необходимо узнать, какая именно система стоит на конкретной модели, а также каковы правила ее эксплуатации

Три режима работы

Если рассматривать полностью принцип работы дифференциала “Торсен”, то нужно сказать, что система может работать в трех различных режимах. Конкретный режим зависит от уровня сопротивления на колесе. Когда оно одинаковое, то вращательный момент распределяется равномерно.

Если на одном из колес сопротивление повышается, то в работу включается червячная пара, и тем самым приводится в действия вторая пара, несмотря на небольшое сопротивление на ней. Это ведет к перераспределению момента так, как нужно. В этом случае одно колесо замедлится. Второе станет вращаться быстрее.

Если на одной из шин полностью теряется сопротивление, тогда это будет сопровождаться блокировкой или заклиниванием червячной пары из-за большого трения. Тогда сразу же тормозится вторая пара. Крутящий момент выравнивается. Работа дифференциала “Торсен” в этом режиме схожа с прямолинейным движением.

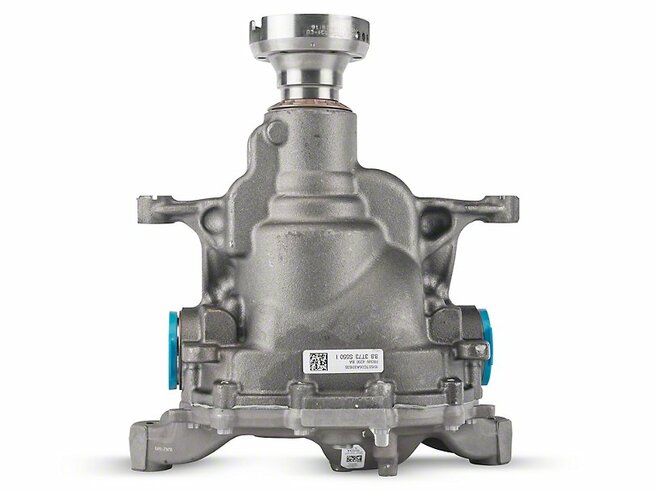

Автомобильный дифференциал: устройство, неисправности и методика выбора

Дифференциал по праву называют одним из важнейших элементов автомобильной трансмиссии. Именно он может обеспечить вращение колес с различными угловыми скоростями. Энергия для вращения, как несложно догадаться, берется от двигателя. Ранее в разделе «Полезные советы» Avto.

pro уже публиковал материал, посвященный редуктору заднего моста. Так вот, в этом материале дифференциал упоминался лишь вскользь, однако было сказано, что данное устройство является весьма сложным и требует комплексного разбора в рамках отдельной статьи. Что ж, вы читаете именно эту статью.

Предлагаем ознакомиться с устройством дифференциала, принципом его работы, а также основными неисправностями.

Назначение дифференциала

Автомобильный дифференциал признав распределять крутящий момент, полученный от карданного вала, между колеса передний или же задней оси. Последнее зависит от типа привода. При этом обеспечивается вращение колес без пробуксовки – это очень важный момент, хотя его мы еще затронем. Может показаться, что с этой задачей отлично справится и обычный редуктор.

На деле же оказывается, что редуктор оказывается абсолютно неэффективным в тех случаях, когда на каждое из ведущих колес оказывают неодинаковую нагрузку. Например, одно колеса наезжает на препятствие, тем временем как второе движется по ровной поверхности. Из этого следует вывод, что трансмиссия нуждается в специальном узле, который перераспределяет крутящий момент исходя из условий на дороге.

Им и является дифференциал.

https://www.youtube.com/watch?v=qbcwdSSq5h4

Как и в случае редукторов, дифференциалы могут располагаться в разных местах. В зависимости от привода транспортного средства выделяют следующие схемы расположения дифференциала:
