Компоненты тормозной системы ваз / богдан / 2110 / 2111 / 2112

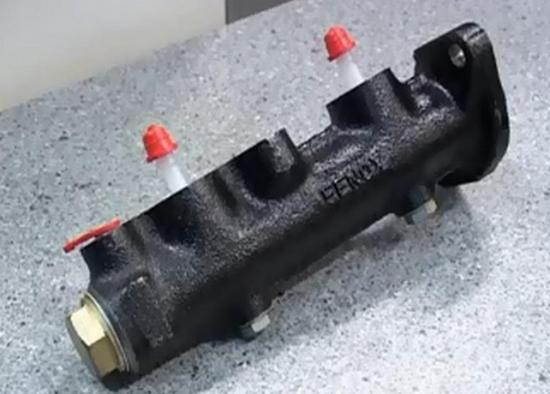

Замена главного цилиндра

А теперь приступаем непосредственно к замене главного тормозного цилиндра на автомобиле ВАЗ 2110.

Снятие цилиндра

ВАЗ 2110 замена главного тормозного цилиндра

• Первым делом следует отсоединить датчик уровня тормозной жидкости от расширительного бачка главного тормозного цилиндра.
• Далее нужно открутить крышку расширительного бачка.
• При помощи шприца откачайте тормозную жидкость из расширительного бачка.
• Следующий шаг – отсоединение трубопровода тормозной системы.
• При помощи ключа на 10 отсоедините последовательно все 4 трубки, 2 с одной стороны цилиндра и 2 с другой.
• Теперь трубки следует немного отогнуть так, чтобы они не мешали при снятии главного тормозного цилиндра.
• Чтобы добраться до болтов крепления главного цилиндра к вакуумному усилителю тормозов необходимо открутить несколько саморезов при помощи крестовой отвертки.

Частичное снятие обшивки моторного отсека

• Эти саморезы удерживают обивку моторного отсека. Отогните обивку и обеспечьте себе хороший доступ к двум гайкам.
• При помощи ключа на 17 открутите эти две гайки.
• Затем просто снимите главный тормозной цилиндр со шпилек вместе с бачком.
• Если придется снять тормозной бачок для того, чтобы установить его на новый (в случае поломки бачка на новом цилиндре), то его следует просто поддеть отверткой и снять.

Крепление расширительного бачка к главному тормозному цилиндру

• Если необходимо заменить бачок, сделайте это перед началом установки.
• Установка главного тормозного цилиндра происходит в обратном порядке.
• Сначала следует попасть штоком-толкателем в отверстие главного тормозного цилиндра.
• После чего наденьте его на две шпильки и плотно зажмите гайки крепления ключом на 17.
• Подключите все трубки трубопровода тормозной системы .

Совет! Не затягивайте сильно плотно трубки – их все равно придется попускать для того, чтобы прокачать главный тормозной.

• Открутите крышку бачка и наполните его тормозной жидкостью.
• Установите обратно обшивку моторного отсека и прикрепите ее при помощи саморезов.

И вот, на ВАЗ 2110 главный тормозной цилиндр поменян!

Прокачка главного тормозного цилиндра ВАЗ 2110

После установки цилиндра, чтобы обеспечить его работоспособность, следует его прокачать. Далее приведена инструкция, как это делать:

• Как уже упоминалось, для этой операции, как и для прокачки рабочих цилиндров, требуется напарник, которого следует усадить в салон автомобиля.
• Следует накачать педаль (сделать несколько качков).
• Теперь педаль следует зажать, а тем временем, при помощи ключа на 10, приоткрутить штуцер одной из трубок тормозной системы.
• В это время должен выйти воздух и немного тормозной жидкости.
• Теперь нужно затянуть штуцер ключом на 10.
• Затем педаль можно отпустить.
• Операцию повторять до тех пор, пока во время открытия штуцера не будут выходить пузырьки воздуха.
• Таким образом следует прокачать каждый из 4-х контуров.

Помните! Обязательно залейте тормозную жидкость в расширительный бачок до необходимого уровня.

И помните – всегда имейте при себе (в багажнике) запас тормозной жидкости, ведь случаи на дороге случаются самые разные.

Имейте запас тормозухи

Итак, мы рассмотрели, как поменять главный тормозной цилиндр на автомобиле ВАЗ 2110. В помощь вам предоставляется также видео, помогающее наглядно увидеть суть процесса. Очень надеемся, что эти фото и советы, данные в этой статье помогут вам в самостоятельном ремонте любимой десятки.

Прокачка и регулировка

После любых манипуляций с тормозной системой (неважно, ремонтировали вы задние, передние или стояночный), на ВАЗ 2110 жизненно необходимо еще прокачать тормоза, чтобы в них нигде не образовалась воздушная пробка, способная свести на нет возможность затормозить в нужный момент. Делать это удобно вдвоем, но можно и самому, хотя для этого нужно кое-какое дополнительное оборудование

Как прокачать тормоза на ВАЗ 2110, знают многие. Главное, не забывать это делать по диагонали, всегда начиная с передних колес, причем первым прокачиваем правое

Делать это удобно вдвоем, но можно и самому, хотя для этого нужно кое-какое дополнительное оборудование. Как прокачать тормоза на ВАЗ 2110, знают многие. Главное, не забывать это делать по диагонали, всегда начиная с передних колес, причем первым прокачиваем правое.

https://youtube.com/watch?v=jkYHTz9lNgM

После прокачки еще нужна проверка на тормозные усилия. Для этого нужен наблюдатель со стороны. Вы разгоняетесь и резко тормозите, а он наблюдает, как срабатывают тормоза. Должны сработать вначале передние, затем (с небольшим отрывом) – задние, причем тормозное усилие должно быть большим у передних.

Усовершенствование тормозной системы

Многие владельцы ВАЗ 2110 сходятся во мнении, что заводская тормозная система далека от совершенства. Потому они решаются на модернизацию, усовершенствование узла по средствам технического тюнинга.

Популярное решение вопроса эффективности тормозов — это замена барабанных механизмов на дисковые. Разумеется, в случае с «десяткой» речь идет о задних колесах

При замене тормозов обязательно принимайте во внимание тот факт, что задние колеса обязаны тормозить мягче и несколько позже передних. Так автомобиль не занесет, и вы не вылетите с дороги

Другой вариант — демонтаж заводского тормозного главного цилиндра и вакуумного усилителя. Вместо них отлично подходят узлы от Приоры. Подобный тюнинг избавит от вибраций, а также позволит эффективно и без чрезмерных усилий использовать педаль тормоза.

Вне зависимости от внесенных изменений в тормозную систему, после каждой доработки в обязательном порядке проводится прокачка тормозов.

Последовательность прокачки тормозов

Прокачивать тормозную систему обычно начинают с самой длинной трубки. Как правило, это задняя правая (то есть к рабочему цилиндру заднего правого колеса). Далее – «по убывающей»: задняя левая, передняя правая, передняя левая. Как правило, процедуру дублируют – «для верности». Не забудьте снять крышку с бачка тормозной жидкости – придётся добавлять жидкость по мере её убывания. Действия просты:

• При всех закрытых штуцерах напарник (тот, что в салоне) усиленно «работает» педалью тормоза. Если после нескольких нажатий педаль остаётся «мягкой», он, удерживая её в выжатом положении, даёт другому напарнику сигнал, чтобы тот открывал штуцер – просто в трубке слишком много воздуха и его необходимо стравить.
• Напарник (тот, что у колеса) закрывает штуцер и подаёт сигнал к повторной «накачке».
• Процедура повторяется, пока из штуцера не перестанет выходить воздух.

Правильнее всего на штуцер надевать трубку, помещённую в ёмкость – будут видны пузырьки воздуха и тормозная жидкость не будет проливаться на пол. Важным во время прокачки является согласованность действий напарников. То есть в тот момент, когда штуцер прокачки ещё не закрыт, ни в коем случае нельзя отпускать выжатую педаль – иначе воздух снова «всосёт» в цилиндр. После того, как прокачаны задние тормоза, необходимо переходить к передним цилиндрам. Передние тормоза прокачиваются так же, как и задние.

Рекомендуем: Тонировка стекол автомобиля своими рукам

Впрочем, в экстренных случаях – когда, например, пришлось срочно менять лопнувший передний тормозной шланг, допускается прокачать лишь передние тормоза – как применение временной меры. Именно они наиболее влияют на эффективность торможения – в силу распределения нагрузок. Но в процессе ремонта случается всякое – например, обламывается штуцер. Как прокачать тормоза, если сломан штуцер прокачки? В таких случаях – если нет возможности быстро приобрести новый цилиндр, – прокачивают через трубку, подводящую жидкость к цилиндру.

То есть действуют сходным образом – ослабляют гайку для того, чтобы выпустить воздух. А вообще, даже самые «закисшие» штуцеры зачастую удаётся успешно выкрутить. Обстукивайте цилиндрик с разных сторон небольшим молоточком и пробуйте повернуть его в ту и другую стороны. Иногда, правда, эта процедура отнимает много времени и сил, но в большинстве случаев приводит к успеху.

тюнинг тормозов

«Тормозов» много не бывает, поэтому многие пытаются улучшить их эффективность путем замены оригинальных тормозных дисков и колодок на альтернативные, импортного производства. Есть и более продвинутая доработка тормозов, например, установка тормозов ГАЗ 3110 на ВАЗ 2110.

В процессе эксплуатации автомобиля многие начинают замечать, что скрипят тормоза. Скрип может быть как из-за использования некачественных колодок, так и по причине износа тормозных дисков (наличия на них буртика). Рассмотрим, как можно выполнить проточку тормозных дисков своими руками.

Воздух в тормозной системе после ремонта или замены жидкости делает тормоза «ватными». Чтобы выгнать воздух из тормозной системы традиционным методом потребуется помощник. В статье ответы на вопросы: какая схема прокачки тормозов, и можно ли прокачать систему одному?

Не секрет, что задние тормоза ВАЗ десятого семейства барабанного типа. Со временем их ресурс подходит к концу, и их приходится заменять на новые. Как правильно выбрать барабанные тормоза, если столько производителей ?

Улучшить штатные тормоза ВАЗ 2110 можно различными способами и в этом фотоотчете мы разберем, как установить Вакуумный Усилитель Тормозов (ВУТ) и Главный Тормозной Цилиндр (ГТЦ) от Лада Приора или Калина на «десятку» своими руками.

Установить на «десятку» резину R15 не проблема, но обеспечить хорошее торможение тормозным дискам R14 не получится. Чтобы тормозные характеристики были на должном уровне, следует на ВАЗ 2110 установить 15 тормоза.

Еще один элемент тормозной системы автомобиля, который со временем может придти в негодность и требует замены. Определяем, какой лучше выбрать задний тормозной цилиндр на замену старого.

Тормозная система является одной из важных систем в автомобиле, ведь без тормозов невозможно представить ни одной, даже самой короткой поездки. Тормозная система состоит из множества элементов, но кровь в ее жилах — тормозная жидкость. Выбираем качественную тормозную жидкость для ВАЗ 2110.

Разница педалей тормозов иномарки и ВАЗ 2110 заметна сразу. На иномарках педаль тормоза более мягкая, чем на русских машинах. А что даст доработка вакуумного усилителя тормозов десятки ? Какие положительные и отрицательные моменты она принесет ?

Вакуумный усилитель тормозов (ВУТ) — создает дополнительное усилие на педали тормоза за счет разряжения. Другими словами он облегчает работу тормозной системы, а тем самым уменьшает усталость водителя. Какой выбрать ВУТ после выхода из строя старого ?

Один из расходников автомобиля, который приходится достаточно часто менять — это тормозные колодки. От тормозных колодок, также как и от дисков зависит эффективность торможения. Попробуем выбрать тормозные колодки для ВАЗ 2110.

Тормоза — одна из главных составляющих автомобиля, от которой зависит Ваша безопасность на дороге

От материала и качества тормозных дисков зависит эффективности торможения, поэтому важно правильно выбрать тормозные диски.

На сегодняшний день рынок предлагает широкий выбор различных тормозных дисков, не только для иномарок, но и для русских машин. В чем разница обычных тормозных дисков и тормозных дисков с перфорацией

Стоит ли устанавливать такие диски на ВАЗ 2110 ?

Доработка ручника ВАЗ 2110

Если у Вас тормозные накладки и сами тросы в хорошем состоянии, а ручник не держит, тогда Вам может помочь доработка тросов ручника. Это не сложная операция, с которой справится каждый.

Последняя >>

Устройство отечественной системы торможения

Тормозная система на ВАЗ 2110 имеет основной элемент — это двухконтурный регулятор с обязательный вакуумный усилитель. Регулятор отвечает за давление в тормозах на задней оси, а если быть точнее, то создает это давление.

Обязательные тормозные шланги и основные элементы оснащают тормозной привод и разделяют его на два полноценных контура. Благодаря это торможение происходит и в передних и в задних колесах, что оптимально и безопасно.

В целом ни чего необычного в технической составляющей нет.

Расположение педали тормоза в ВАЗ 2110 классическое — в середине, как у большинства автомобилей с механической коробкой передач. Именно эта педаль и приводит в действие систему торможения. Кто-то может назвать ее априори тяжелой или тугой, но большинство водителей все устраивает и при каких-либо изменениях в выжиме начинают задумываться о том, не грозит ли ремонт тормозной системы на ВАЗ 2110.

Элементы гидропривода системы

Привод регулятора давления, который транспортирует тормозную жидкость к заднему механизму тормозной системы. Наличие тормозной жидкости является обязательной, как и    во всех авто.
Основной (главный) цилиндр с поршнями и бачком. Он оснащен достаточно точным датчиком, который показывает уровень тормозной жидкости

На него нужно обращать внимание, главным образом чтобы не допустить аварийного уровня, который может привести не только к поломке всей системы, но и к ДТП.
Вакуумный усилитель, создающий давление, которое направляется в поршень главного цилиндра. Что как раз и создает торможение

Проблемы с вакуумным    усилителем могут доставить не мало хлопот.
Регулятор    давление в тормозной системе, отвечающий за силу давления. Он может снижать и повышать показатель, ориентируясь на нагрузку задней оси  «десятки». И правильном, не поломанном состоянии, нагрузки на оси должны быть одинаковыми, но без регулятора давления использование тормозной системы будет затруднительно.
Механизм    задних колес, в котором тормозная система барабанная по умолчанию с завода,    у 2110 отсутствуют модификации с задними дисковыми тормозами. Бытует  мнение, что барабаны не очень надежны, поэтому часть владельцев меняет    задние тормоза на дисковые.
Механизм передних колес состоит из колодок, диска и цилиндров. «Десятка» оснащена датчиком износа передних тормозов. Передние тормоза могут быть как вентилируемые, так и нет.

Роль регулятора давления в тормозной системе

В народе регулятор называют достаточно оригинально — колдун. Но все владельцы ВАЗ 2110 знают или считают нужным менять регулятор давления, следить за его техническим состоянием.

Схема регулятора давления тормозов Ваз 2110: 1 — корпус регулятора давления; 2 — поршень; 3-защитный колпачок; 4,8- стопорные кольца; 5 — втулка поршня; 6 — пружина поршня; 7 — втулка корпуса; 9, 22 — опорные шайбы; 10 — уплотнительные кольца толкателя; 11 — опорная тарелка; 12 — пружина втулки толкателя; 13 -кольцо уплотнительное седла клапана; 14 — седло клапана; 15 — уплотнительная прокладка;16 — пробка;17-пружина клапана; 18 — клапан; 19 — втулка толкателя; 20 — толкатель; 21 -уплотнитель головки поршня; 23 -уплотнитель штока поршня;24 — заглушка; A, D — камеры, соединенные с главным цилиндром;В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры.

Располагается сам регулятор на задней оси авто. У рычага регулятора подвижное положение, которое меняется пропорционально изменению нагрузки на пружину.

При обнаружении отклонений важно провести настройку регулятора давления тормозов. Если этого не сделать, то колеса могут быть заблокированы не своевременно, что может привести к ДТП, так как система будет работать со значительными отклонениями от нормы

Модернизация тормозной системы ВАЗ 2110

Большинство автолюбителей дают слабую оценку качеству тормозной системы ВАЗ и считают, что она нуждается в доработке. Специально для достижения должного уровня торможения и надежности владельцами проводятся технические изменения.

Самой популярной модернизацией считается замена барабанных задних тормозов на дисковые, качественные дисковые тормоза от иномарки я нашел здесь https://autorazbor.net/. При самостоятельной замене следует учитывать, что торможение задних колес должно проходить позже передних и более мягко, так как в противном случае автомобиль занесет. Без специальных знаний вносить изменения в тормозную систему не рекомендуется – это может быть опасно.

Другие владельцы полностью демонтируют заводской основной цилиндр и вакуумный усилитель. Хорошей заменой может стать система от Лада Приора.  В данном случае педаль тормоза будет срабатывать без дополнительных усилий.

Нюансы ремонта

Уплотнительные кольца требуют особого внимания. Время нахождения колец в изопропиловом спирте не должно превышать двадцати секунд, по истечении которых следует сразу их обсушить с помощью компрессора.

Поверхности зеркала, а также поршневых элементов необходимо привести к совершенной чистоте и отсутствию ржавчины. Каждый разбор и ремонт неисправного тормозного главного цилиндра должны сопровождаться заменой уплотнительных колец, даже если они находятся в нормальном состоянии. Манжеты устройства также требуют внимания, если они разбухли и растрепались, то они подлежат замене.

После всего необходимо проверять упругость поршневых пружин, это делать следует под нагрузкой. Длина пружины под воздействием нагрузки должна быть 39,01–45,9 Н (3,8–4,8 кгс) – 41 мм, при другом варианте должны быть следующие показатели 82,01–99,48 Н (8,35–10,15 кгс) – 21 мм. В свободном состоянии пружина должны иметь длину 59,8 мм. Если пружины не имеют таких показателей, то они подлежат замене.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Демонтаж и установка

Разумеется, установить новые дисковые тормоза на заднюю ось ВАЗ 2110 вы не сможете, пока не снимите барабанные механизмы. Для их демонтажа делается следующее:

• Снимается колесо;
• Демонтируется барабан;
• Снимаются колодки;
• Откручивается тормозная трубка;
• Снимается ступица с колеса.

На словах это выглядит просто, это факт. Но на деле могут возникнуть определенные сложности. Прежде всего, по причине прикипания элементов и приставания болтов крепления в результате воздействия коррозии. Дабы не мучиться с ними, обработайте заранее всемогущим средством WD40, которое позволит растворить ржавчину и «накипь», и без серьезных усилий и вреда граням крепежных элементов снять их.

Чертежи крепежей

Не забудьте заглушить тормозную трубку, чтобы из нее не вытек гидравлический раствор. Плюс это позволит не попасть в систему лишнему воздуху. После этого можно демонтировать ступицу путем нанесения по ней ударов поочередно снизу и сверху, но обязательно через подкладку из доски. Это позволит не повредить тормозной механизм.

Теперь приступаем к установке, при котором старые барабаны отправляются на заслуженный отдых, а на их место приходят новые дисковые тормоза.

1. Когда вы собьете ступицу, ее нужно поставить на место.
2. Устанавливайте элемент через пластину с вмонтированным в нее суппортом.
3. Убедитесь, что все отверстия совпадают и центровка выполнена правильно.
4. С помощью молотка подкорректируйте угол расположения балки. Суппорт не должен в нее упираться.
5. На ступицу насаживайте диск тормозной системы. Между элементами ставится дистанционная шайба и скобами диск фиксируется на своем новом месте.
6. Установите теперь тормозные колодки, подобранные именно под ВАЗ 2110.
7. Сперва к суппорту прикрепите тормозной шланга, а затем соедините его с трубкой.
8. Фрикционный материал колодки обязательно частично стачивается. Это нужно для того, чтобы тормозное усилие на задних тормозах оказалось меньше, чем на передних.

Признаки неисправности ГТЦ 2110

При условии, что вся тормозная система работает без видимых неполадок, а о них говорят в основном течи жидкости, установить причастность главного цилиндра к некорректности работы тормозов довольно просто. Система работает плохо, когда автомобиль тормозит неэффективно, это видно и невооруженным глазом. При отсутствии течей с рабочих цилиндров, все подозрения сразу падают на ГТЦ. Его коварство заключается в том, что при утечке тормозной жидкости, ее может быть не видно снаружи. Жидкость может попросту уходить в вакуумный усилитель. В этом случае внешних течей нет, повреждений нет, однако уровень жидкости стабильно падает.

Все дело в манжетах и уплотнителях. Внешне течь и не должна быть заметна, если она не слишком сильная. Жидкость потихоньку просачивается через главный манжет и попадает в полость вакуумного усилителя, к которому цилиндр крепится двумя болтами. В этом случае светит демонтаж ГТЦ, замена манжет и уплотнителей, промывка корпуса и диагностика зеркала цилиндра. Ведь манжеты сами по себе текут редко, а это значит, что на поверхности зеркала образовались задиры или коррозия. Она может появляться после длительной стоянки и бездействия автомобиля. В процессе стоянки на стенках ГТЦ скапливается конденсат, а тормозная жидкость чрезвычайно гигроскопична. Поэтому если цилиндр долго не работает, на зеркале может образовываться коррозия. Когда гидравлика начинает работать, появляются следующие дефекты:

• коррозия вызывает износ манжет и уплотнителей;
• задиры на поршнях;
• задиры на стенках цилиндра.

В этом случае выход только один — либо заменять его полностью, либо разбирать, проводить дефектовку, замену деталей и сборку.

Как устроена тормозная система ваз 2110

Как устроена тормозная система ВАЗ 2110? Схема торможения автомобиля ВАЗ 2110 оснащена гидравлическим приводом, в который входят два контура.

Как и большинство автомобилей, которые относятся к полноприводным, контуры торможения имеют включение, характерное для этих машин. Один контур объединяет в себе по одному сцеплению к колесам, которые находятся на обеих частях подвески.

Они располагаются с двух сторон. Автомобиль имеет передние тормоза и задние тормоза.

1 – главный цилиндр гидропривода тормозов2 – трубопровод контура «правый передний – левый задний тормоз»3 – гибкий шланг переднего тормоза4 – бачок главного цилиндра5 – вакуумный усилитель6 – трубопровод контура «левый передний – правый задний тормоз»7 – тормозной механизм заднего колеса8 – упругий рычаг привода регулятора давления9 – гибкий шланг заднего тормоза10 – регулятор давления11 – рычаг привода регулятора давления12 – педаль тормоза

13 – тормозной механизм переднего колеса

Устройство системы тормозов автомобиля ВАЗ

На передней подвеске находятся:

• усилитель вакуумного типа;
• показатель критического уровня;
• тормоза дискового типа, которые оснащаются вентиляцией;
• узлы суппортов, имеющие поршни;
• система контроля за износом колодок;

На задней подвеске располагаются:

• тормозной барабан;
• колодки, действие которых управляется при помощи гидравлических поршней;
• главный тормозной цилиндр.

Тормозной цилиндр предназначен для автоматического управления. Оно необходимо для контроля расстояния, отделяющего колодку и тормозной барабан. Главный тормозной цилиндр закреплен двумя шпильками к усилителю вакуумного типа.

В верхней части ГТЦ выполняется крепление расширительного бачка. В крышке устанавливается датчик, оснащенный электронным устройством, он необходим для контроля за уровнем жидкости.

Благодаря этому можно определить, когда потребуется ее замена.

Поршень имеет кольцо для уплотнения. В устройстве торможения он находится в соприкосновении со штоком. ВУТ 2110 располагается между узлом, который отвечает за педаль, и ГКЦ. Его крепление производится двумя шпильками. Конструкция усилителя неразборная, в случае выхода его из строя рекомендуется замена новым.

Для чего предназначен регулятор давления тормозов

Большинству владельцев ВАЗ 2110 это устройство знакомо под названием «колдун». При этом далеко не всем ясно, для чего оно нужно. Располагается регулятор давления тормозов на задней подвеске машины. Он оснащен рычагом, который имеет подвижное положение, в момент нагрузки на пружины он меняет статическое положение.

Возникающее напряжение распределяется на поршень системы. После нажатия на педаль поршень способствует уменьшению нагрузки в колодах задних колес.

Если тормозная система работает нормально, все нагрузки распределяются равномерно. Для адекватной реакции регулятора необходима настройка, которая препятствует несвоевременной блокировке колес.

 Сбалансированная тормозная система нужна для соотношения времени блокировки колес автомобиля.

Тюнинг тормозной системы на ВАЗ 2110

Устройство плавающей скобы

Дисковый тормоз оснащен плавающей скобой, которая, в свою очередь, оснащена узлом перемещения и цилиндром, крепление их выполняется при помощи болтов. Монтаж или замена скобы выполняется в отверстия направляющих колодок, здесь же содержится жидкость. При помощи пружин производится прижимание колодок к разъемам направляющих. Это позволяет избежать самопроизвольного торможения.

Во внутреннюю колодку устанавливается электронный сигнализатор. Он также контролирует уровень состояния колодок. Если потребуется замена, система оповестит об этом владельца.

Конструкция тормозного цилиндра ВАЗ 2110 суппорта имеет поршень. Он оснащается кольцом для уплотнения. Это позволяет фиксировать расположение колодок на нужном промежутке от диска. Упругость кольца позволяет это обеспечить.

При необходимости осуществляется замена уплотнительного кольца.

Система тормозов ВАЗ 2110 включает стояночный тормоз. Работа механического привода обеспечивается тросами. Рычаг обеспечивает натяжение троса, он располагается в салоне. В свою очередь, трос крепится к уравнителю, им оснащено каждое колесо на задней подвеске.

Замена задних тормозных цилиндров

Лучшие задние тормозные цилиндры на ВАЗ 2110 могут работать долгое время. Примером бракованного изделия может служить тормозной цилиндр, у которого поршни выходят из цилиндра всего на несколько миллиметров, чего недостаточно для раздвижения тормозных колодок.

На срок службы тормозных цилиндров играет и качество тормозной жидкости.Инструкция указывает, что задние тормозные цилиндры извлекаются на снятом тормозном барабане.

Совет: Желательно, чтобы замена задних тормозных цилиндров ВАЗ 2110 выполнялась одновременно на обоих тормозах. Износ одного из элементов указывает, что скоро выйдет со строя и второй.

А цена проведения работ будет уменьшена, за счет разборки автомобиля один раз.

1. Машина устанавливается на смотровую яму или подъемник.
2. Фиксируются передние колеса.
3. Снимаются задние.
4. Используя резиновый молоток, со своего места вытаскивается тормозной диск .
5. Аккуратно извлекается конец верхней стяжной пружины, позиция 7 на первом фото.
6. До этого он соединялся с тормозной колодкой.
7. До конца поднимается ручка ручного тормоза. В этом случае раздвигаются тормозные колодки, и они без особых усилий снимаются.
8. Откручивается от цилиндра тормозная трубка.
9. Снимается задний тормозной цилиндр.

Снятие заднего тормозного цилиндра ВАЗ 2110

1. При необходимости, выполняется замена заднего тормозного цилиндра ВАЗ 2110 новым.
2. Сборка узла выполняется в обратной последовательности.
3. Работа заканчивается прокачкой тормозов.

Совет: Замена тормозного цилиндра на автомобиле ВАЗ 2110 выполняется в строгой последовательности – как демонтаж, так и установка запчастей. Главное условие – исправность и герметичность в гидравлической системе.

Как происходит на автомобиле ВАЗ 2110 замена заднего тормозного цилиндра можно увидеть на видео.

Ремонт задних тормозных цилиндров ВАЗ 2110

Бывают случаи, когда для экономии средств достаточно заменить изношенные детали узла. В этом случае после снятия с автомобиля задний тормозной цилиндр разбирается.

Разборка заднего тормозного цилиндра ВАЗ 2110

1. Снимаются защитные колпачки, поз. 10 на рисунке выше.
2. Из корпуса цилиндра выпрессовываются поршни вместе с деталями для регулирования зазора в автоматическом режиме, образующегося между барабаном и тормозными колодками.
3. После установки поршня поз. 9 на специальное приспособление его проворачивают и вынимают упорный винт, поз. 3.
4. Снимается уплотнительное кольцо поз. 8 и опорная чашка поз. 7 с сухарями поз.5 и пружиной поз.6 с винта.
5. Разъединяются упорное кольцо поз. 4 и упорный винт.

После разборки узла проверяются детали на наличие неисправностей:

1. Рабочие поверхности поршней, цилиндра и упорных колец должны быть гладкими, без царапин и шероховатостей. В противном случае может произойти утечка жидкости и преждевременный износ поршней и уплотнителей.
2. Дефекты на зеркальной поверхности устраняются шлифовкой или притиркой.

Совет: Необходимо следить, чтобы не увеличился внутренний диаметр цилиндра.

1. Проверяется визуально упорный винт, пружины, опорная чашка и сухари. При их повреждении выполняется замена деталей.
2. Уплотнители поз.8 меняются новыми.
3. При необходимости меняются защитные колпачки поз.10.
4. Сборка конструкции производится в обратной последовательности.

При этом нужно учесть:

1. Все детали обильно смазываются тормозной жидкостью.
2. Затяжка упорных винтов должна выполняться моментом 3,9 – 6,9 Нм.
3. Прорезь, расположенная на упорных кольцах, направляется вертикально вверх, отклонение не должно быть более 30 градусов. Это обеспечивает удаление всего воздуха из привода механизма при прокачке тормоза.
4. С помощью приспособления запрессовываются поршни в корпус цилиндра.
5. После сборки проверяется перемещение в корпусе каждого поршня, которое должно быть от 1,25 миллиметров до 1,65 миллиметров.
6. Устанавливаются защитные колпачки.
7. Своевременный ремонт или замена задних тормозных цилиндров – гарантия безопасности движения на дорогах.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

ВАЗ 2114 плохой запуск на холодную. Почему может плохо заводиться

Ваз 2107 индикатор обогрева заднего стекла

Аккумулятор на ваз 21214 рекомендованный заводом

Ваз 2109 инжектор, тахометр скачет, причины

Как снять стеклоподъемник на ваз 2114, пошаговое описание с фото

Замена телевизора на ваз 2109

Как сделать шумку на ваз 2114

Замена масляного насоса на ваз 2110, где расположен, снятие и установка, ремонт

Замена задних тормозных колодок ВАЗ 2110, 2111, 2112

Если при торможении на ВАЗ 2110, 2111 или 2112 автомобилист слышит скрежет и ощущает вибрации, скорее всего, необходима замена задних тормозных колодок. Затягивать с ремонтом не нужно. От исправности тормозов напрямую зависит безопасность движения, а колодки непосредственно принимают участие в остановке или снижении скорости автомобиля. Причинами неисправности может быть выработка ресурса. Средний показатель 45 тысяч км – для задней пары. Интенсивность износа зависит от условий эксплуатации, так в условиях городской среды колодки изнашиваются быстрее. Другой причиной замены могут быть неисправности: разрушение защитного слоя и обнажение конструктива. Можно отдать машину в автосервис или выполнить ремонт своими руками

Важно понимать устройства этого узла

Главный тормозной цилиндр ВАЗ 2110 — цена

Системы торможения современных автомобилей пронизаны электроникой и микропроцессорами. Эти системы буквально привязаны к системам управления двигателем, бортовая электроника следит за каждым движением каждой колодки и каждым миллиметром износа фрикционной накладки. Как только падает первая капля дождя, тормозная система автоматически перестраивается на другой режим работы, включаются системы АБС и стабилизации курсовой устойчивости, о чем сообщает семидюймовый сенсорный монитор. А в автомобилях ВАЗ система тоже имеет непростую конструкцию. С некоторыми элементами ее мы познакомимся поближе.

Неисправности системы

В системе достаточно много элементов, поэтому определить неисправность бывает очень сложно. Ниже описаны основные неисправности и их признаки:

• Торможение происходит слишком медленно. Распространенная проблема, причиной которой может послужить попадание смазки или тормозной жидкости на фрикционную область тормозов. Также снижение эффективности появляется из-за износа или повреждения колодок (поможет только замена). Если неправильно выполнить регулировку, то система будет перегреваться, как результат, эффективность торможения заметно снизится.

  Демонтаж усилителя

• Увеличение рабочего хода педали. Обычно при таком дефекте существенно уменьшается тормозное усилие, но иногда оно остается на прежнем уровне. Самая распространенная причина – это появление течи. В первую очередь нужно осмотреть барабаны и суппорту. Если найдена поврежденная деталь, через которую жидкость уходит, то ее нужно заменить. Воздух в гидролинии системы тоже может стать причиной увеличение хода – для устранения проблемы тормоза нужно правильно прокачать (ниже подробно описан процесс).
• После окончания торможения колеса «десятки» освобождаются частично. Причиной дефекта может стать нарушения выступа регулировочной гайки на штоке вакуумного усилителя. Также эту неисправность может вызвать заклинивание одной из деталей тормозного механизма.
