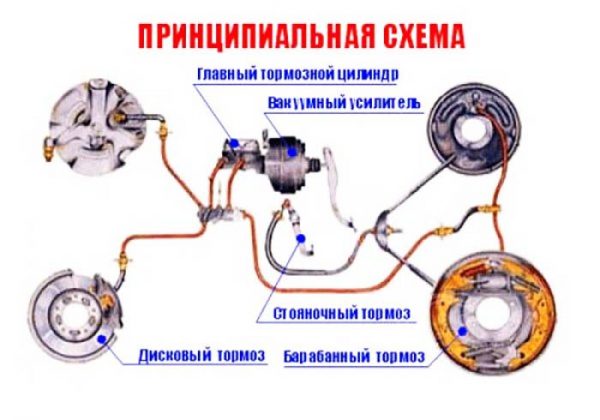

Тормозная система ваз 2107

Признаки неисправности главного тормозного цилиндра

Автомобильная система торможения включает несколько элементов, которыми выполняется своя функциональная задача. Признаки неисправности главного тормозного цилиндра в нашем материале. Тормозной цилиндр является самым важным среди узлов этой системы.

Усилие, создаваемое при его действии на тормозную систему, имеет гидравлический характер.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Принцип работы главного тормозного цилиндра

ГТЦ использует для своей работы свойство жидкости к сохранению своей «формы» под давлением. Конструкция устройства включает главный цилиндр, состоящий из двух секций каждая со своим гидравлическим контуром. Устанавливается ГТЦ непосредственно на вакуумном усилителе.

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Если имеется значительные отклонения давления от рекомендуемых производителем, значит, неисправен один из контуров. Разгерметизация является основной причиной неисправности ГТЦ, которая легко выявляется по течи и специфическому запаху.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

Неисправности главного тормозного цилиндра видео

главный тормозной цилиндр

Замена главного тормозного цилиндра ваз 2108 2109 2110

Главный тормозной цилиндр. Вакуумный усилитель тормозов. НА ПРИМЕРЕ!

Установка задних дисковых тормозов ВАЗ 2107 своими руками

Порядок действий по замене барабанных тормозов на дисковые такой:

• Демонтировать полуоси заднего моста. Данная процедура описана в инструкции по эксплуатации ВАЗ.
• Очистить полуоси и отмыть в бензине или керосине (если вместо них не планируется использовать новые).
• Слить тормозную жидкость из системы.
• Демонтировать детали заднего тормозного механизма, оставив только тормозные трубки.
• Снять стопорное кольцо и подшипник ступицы. Для снятия стопорного кольца необходим пресс, так как оно рассчитано на отрывную нагрузку около 5 тонн.
• Можно поступить иначе: распилить стопорные кольца болгаркой. Пропил нужно делать не до конца, чтобы не повредить полуось, а затем расколоть кольца зубилом и снять подшипники.
• Проточить полуоси в соответствии с внутренним диаметром тормозного диска. Сделать это без токарного станка невозможно, поэтому лучше обратиться за помощью в токарную мастерскую.
• Также в мастерской необходимо изготовить кронштейн крепления суппорта в соответствии с чертежами.
• Перед сборкой полуосей очистить детали и промыть бензином.
• Установить пыльник полуоси, кронштейн суппорта, компенсирующее кольцо.
• Промыть подшипник полуоси, смазать и запрессовать на полуось, используя отрезок трубы. Подшипник надо запрессовывать до ограничителя посадки на полуоси. Диаметр трубы должен быть таким, чтоб она упиралась о внутреннее кольцо подшипника. Запрессовывается подшипник так: трубу упирают в кольцо, ударяя молотком по ее другому краю. Недопустимо, чтоб труба упиралась во внешнее кольцо подшипника – это приведет к его поломке. Набивать подшипник на полуось надо не спеша, чтобы не расколоть хрупкую сталь подшипника ударами.
• Проверить качество посадки подшипника на полуоси.
• Разогреть стопорное кольцо до красна и установить на полуось. Если кольцо садится неплотно, его необходимо срезать и поставить новое. Чаще всего плохая посадка кольца вызвана недостаточной температурой нагрева. Поэтому для нагрева полуколец необходимо использовать достаточно мощную горелку. Холодное стопорное кольцо невозможно установить на полуось.
• После остывания полукольца установить расточенную под диаметр полуоси проставку и тормозной диск.
• Поставить полуось с установленными деталями на машину.
• Установить тормозной суппорт.
• Соединить тормозные шланги.
• Залить тормозную жидкость и прокачать тормоза.

Важно: правильная замена задних тормозов на дисковые подразумевает переделку конструкции стояночного тормоза. Один из вариантов стояночного тормоза для задних дисковых тормозов включает в себя дополнительный тормозной цилиндр, который мешает прокачке тормозов при затянутом «ручнике»

Поэтому перед прокачкой такой тюнингованной тормозной системы необходимо снять ручной тормоз и удерживать его в вертикальном положении, чтобы в ГТЦ не образовалась воздушная пробка.

Для защиты тормозных шлангов на модернизированных задних тормозах можно применить простую конструкцию из обрезков резинового шланга большого диаметра, закрепленного хомутами.

После прокачки тормозной системы необходимо заняться настройкой регулятора давления в заднем тормозном контуре. При отсутствии специального стенда сделать это можно опытным путем, периодически проверяя работу тормозов на пустой дороге. Колеса должны тормозить равномерно, недопустимо чтобы задние колеса блокировались раньше передних.

Абсолютные неисправности ТС

В процессе эксплуатации тормозящие функции системы ухудшаются. Это связано с износом узлов, агрегатов и деталей, для которых требуется ремонт. Некоторые неисправности ТС предусмотрены специальным «Перечнем…», и с ними запрещается движение.

Неэффективность рабочей ТС

Наиболее распространенная неисправность тормозной системы (в том числе и ВАЗ-2107) – это неэффективность, которая диагностируется двумя основными параметрами (при осуществлении специализированного инструментального исследования):

• увеличением тормозного пути;
• ростом установившегося замедления при торможении.

Подобные неисправности можно определить и «на глаз». После движения на легковом автомобиле по сухой дороге со скоростью 40 км/ч при осуществлении торможения автомобиль проходит расстояние, превышающее 12,2 м. В этом случае, согласно пункту 2.3.1 ПДД, использование транспортного средства запрещается (даже до места стоянки или ремонта).

Указанная неисправность может быть обусловлена:

1. наличием воздуха в системе;
2. утечкой жидкости из системы;
3. изношенностью колодок;
4. выходом из строя главного или колесных цилиндров.

Иными словами, мониторингу должна быть подвержена практически вся ТС. Ремонт (замена) узлов и агрегатов потребует прокачки системы для удаления из нее воздуха.

Негерметичность рабочей ТС

В ходе работы ТС узлы, агрегаты и детали подвергаются износу, что приводит к разгерметизации системы и утеканию тормозной жидкости. Чаще всего это происходит в тормозных шлангах или колесных цилиндрах. Ремонт неисправности осуществляется путем мониторинга течи и замены поврежденных элементов. Негерметичность системы тоже исключает возможность эксплуатации автомобиля (согласно пункту 2.3.1 ПДД).

Неэффективность стояночной ТС

Данный дефект — самый распространенный, когда автомобиль осуществляет непроизвольное движение даже при зафиксированном «ручнике». Это обусловлено износом колодок, дисков или барабанов, а также вытягиванием тросовых элементов.

Согласно требованиям «Перечня…», стояночная ТС должна обеспечивать неподвижное состояние легкового автомобиля:

• на уклоне до 16% при полной нагрузке;
• на уклоне 23% в снаряженном состоянии.

В том случае, когда данные требования не выполняются, двигаться на автомобиле можно только до места стоянки или ремонта. Ремонт неисправности обеспечивается регулировкой натяжения троса специальной гайкой или заменой изношенных деталей.

Что нужно учесть, устанавливая задние дисковые тормоза на ВАЗ 2107

• Дисковые тормоза более эффективны, чем барабанные. Поэтому после установки дисковых тормозов на задние колеса необходимо произвести настройку регулятора давления заднего тормозного контура, иначе задние тормоза могут срабатывать раньше передних, что может стать причиной заноса задней оси.
• Для установки дисковых тормозов придется провести сварочные, фрезеровочные и токарные работы, для которых потребуется специальное оборудование. Если его нет, часть работ придется заказать на стороне.
• Автомобиль с измененной тормозной системой (с дисковыми тормозами вместо барабанных, предусмотренных производителем) не пройдет техосмотр.
• Требования к состоянию подшипников ступицы задних колес при установке дисковых тормозов возрастают. Небольшой люфт, допустимый на барабанных тормозах, может стать причиной повреждения
• Вмешательство в тормозную систему – опасный шаг. Если вы не уверены в своих возможностях, лучше отказаться от самостоятельной установки дисковых тормозов или поручить дело профессионалам.

Где находится передний суппорт ВАЗ 2107

На “семерке” дисковые тормоза стоят только на передних колесах. На задних же применяется барабанный тормозной механизм. Поэтому в словосочетании “передний суппорт ВАЗ 2107” слово “передний” излишнее. Суппортов всего два и оба они стоят на передних колесах.

Доступ к тормозным суппортам открывается после демонтажа передних колес автомобиля.

• отвертка или бородок;
• ключи на 17 , 14 и 10;
• пассатижи;
• отрезок резиновой трубки или болт с диаметром, подходящим по внутренний диаметр наконечника тормозного шланга;
• маркер.

Снимать и ставить суппорт необходимо при его замене в случае деформации или повреждения. Также это необходимое действие для для того, чтобы провести ремонт суппорта ВАЗ 2107.

Для проведения работ необходимо поднять автомобиль на подъемнике или использовать домкрат. Последний вариант несколько более утомительный, но идеально подходит для домашних условий.

Снятие тормозного суппорта

Для снятия суппорта необходимо выполнить:

• поднять автомобиль на подъемнике или поддомкратить колесо, на котором необходимо снять тормозной суппорт;
• при помощи гаечного ключа вывернуть болт крепления кронштейна тормозного шланга;
• снять кронштейн, чтобы он не мешал дальнейшим действиям;

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна

• открутить болт крепления тормозного шланга;
• вытащить болт, предварительно сняв два уплотнительных кольца;
• вставить в отверстие наконечника тормозного шланга резиновую трубку или болт подходящего диаметра, чтобы предотвратить вытекание тормозной жидкости;
• пассатижами снять шплинты, фиксирующие пальцы тормозных колодок;
• вытащить пальцы, крепящие тормозные колодки и снять их, используя бородок или тонкую, но не острую отвертку;
• снять удерживающие пружины с тормозных колодок;
• демонтировать тормозные колодки;

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

• отогнуть стопорные пластины шайб на болтах крепления суппорта;
• открутить и снять болты, крепящие суппорт к поворотному кулаку;
• снять тормозной механизм (суппорт) ВАЗ 2107 с тормозного диска.

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами

Ремонт тормозного суппорта Ваз 2107

Поврежденный или деформированный тормозной суппорт ВАЗ 2107 нуждается в замене. Ремонт суппорта заключается в замене неисправных тормозных рабочих цилиндров. В некоторых случаях вместо замены цилиндров допускается их ремонт.

Порядок замены цилиндров следующий:

• зажать суппорт в тиски;
• открутить ключом на 10 штуцеры соединительной трубки;
• демонтировать трубку, соединяющую рабочие цилиндры;
• выколоткой выбить рабочие цилиндры с направляющих, предварительно нажав фиксатор отверткой;
• снять фиксаторы и переставить на новые цилиндры (если они на них отсутствуют);
• вставить цилиндры в направляющие;
• установит соединительную трубку и затянуть штуцеры.

Ремонт рабочих цилиндров заключается в замене резиновых уплотнительных колец на поршнях. Порядок операций такой:

• снять тормозной цилиндр;
• снять защитный колпачок с поршня, используя отвертку;
• подать сжатый воздух в цилиндр, чтобы вытолкнуть поршень наружу;
• снять уплотнительное кольцо, поддев его отверткой;
• установить новое кольцо;
• смазать цилиндр, поршень и кольцо тормозной жидкостью;
• вставить поршень в тормозной цилиндр.

Важно: перед установкой новых уплотнительных колец и сборкой цилиндров необходимо убедиться что внутренняя поверхность цилиндра и поршень не имеют повреждений, раковин, деформаций. В противном случае следует заменить тормозной цилиндр новым

Установка тормозного суппорта

Установка тормозного суппорта на ВАЗ 2107 производится в порядке, обратном его демонтажу.

После установки тормозного суппорта необходимо в обязательном порядке прокачать тормозную систему, удалив из нее воздух. Пока эта операция не выполнена, эксплуатировать автомобиль категорически запрещено.

Суппорты левого и правого колеса немного отличаются, поэтому при покупке новых необходимо обратить на это внимание. После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их

После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их.

Главный тормозной цилиндр

Он отвечает за передачу усилия нажатия педали к тормозным механизмам колес. Состоит из:

• Цилиндра, который мысленно можно разделить на две части
• Поршней, по одному на каждую часть. Уплотнительных манжет на них, чтобы среда, которую нужно сжать, не перетекала по поршню
• Пружин, возвращающие поршни в исходное положение и передающие силу нажатия от одного к другому поршню
• Пыльник, защищающий полость цилиндра от попадания грязи и вытекания из него тормозной жидкости (в случае повреждения манжет)

На корпусе есть пять штуцеров. Три из них соединены трубками с тормозами колес, два – с бочонком запаса тормозной жидкости. Вы можете спросить: «Почему контура два, а штуцеров три»? Два штуцера, они расположены рядом друг с другом, нужны для подачи жидкости на первый контур передних колес, по одной трубки на каждое колесо. На второй контур, на заднюю ось, идет одна, которая разделяется тройником на два задних тормозных механизма.

Принцип работы

1. Водитель жмет на педаль тормоза.
2. Через рычаг, диафрагму вакуумного усилителя, сила нажатия передается на поршни главного тормозного цилиндра.
3. Первым в работу вступает поршень, расположенный в первой части цилиндра. Он сжимаем жидкость, повышается давление в первом контуре, то есть, в системе передних тормозных механизмов
4. Это давление выталкивает передние тормозные цилиндры, которые прижимают колодки к тормозному диску. Начинается процесс торможения
5. По мере утапливания педали, сила нажатия первого поршня увеличивается. Она передавливает пружину, находящуюся между первым поршнем и вторым. Сила нажатия передается второму, который начинает перемещаться и сжимать тормозную жидкость в цилиндре.
6. Повышается давление во втором контуре. Оно передается на задние тормозные механизмы
7. Поршни рабочих цилиндров, которые находятся в барабанах задних колес, выталкиваются этим давлением и разводят задние колодки. Они прижимаются к барабану и в работу замедления вступают задние колеса.

Отпустив педаль тормоза, вся конструкция возвращается в исходное положение. Поршни главного цилиндра отходят на исходную позицию, давление в контурах уменьшается. Поршни рабочих цилиндров утапливаются во внутрь, освобождая колодки и тормозные диски.

В каждую камеру главного цилиндра подводится шланга с бочонка запаса жидкости. Это нужно для восполнения потерь в системе, если где-то есть утечки. Поэтому нужно постоянно контролировать уровень в бочке. Для этих целей в нем установлен поплавок, опускаясь ниже определенного уровня, замыкает электрические контакты и на приборной панели загорается сигнальная лампа о низком уровне тормозной жидкости.

Видео демонстрация принципа работы главного тормозного цилиндра Ваз 2107:

Неисправности

Основная проблема – выработка во внутренних стенках цилиндра и износ уплотнительных манжет. Вследствие этого, тормозная жидкость не сжимается с достаточным усилием, чтобы полностью передать силу нажатия педали на механизмы колес. Водитель чувствует, что педаль стала вялой. Чтобы сильнее затормозить, нужно глубже придавить педальку. При сильном износе она может провалиться полностью в пол и тогда тормоза пропадут вообще.

Реже всего ломаются внутренние пружины. На моей практике подобных случаев еще не было.

Пересыхают и лопаются уплотнительные кольца штуцеров. В этом случае неисправность можно увидеть визуально – весь главный тормозной цилиндр будет мокрый, тормоза потеряют «хватку». Часть давления будет выходить наружу, а не тормозные механизмы.

Такая же участь может постичь пыльник. Корпус вакуумного усилителя будет мокрый, но эффективность сильно не снизиться. Поэтому только визуальный осмотр и снижающийся уровень в бачке укажет на неполадки.

Устройство суппорта

Идем далее. Механизмы передней оси – дисковые, состоящие из суппортов с основными тормозными элементами – колодками, и тормозных дисков.

Суппорт – это корпус, с проделанными в нем цилиндрами под поршни. Их у этой модели – два, по одному на каждую колодку. Устройство суппорта показано на рисунке.

Поршни суппорта имеют вид стакана, который помещены в свои цилиндры, но по нем они могут перемещаться. Чтобы исключить просачивание жидкости, на поршни одеты уплотнительные кольца.

Колодки представляют собой небольшие металлические пластины, на которые наклеены накладки из фрикционного материала.

Тормозной диск – выполнен из металла, для лучшего сцепления с поверхностью колодок, его боковые поверхности хорошо обработаны, чтобы не было на них никаких выступов и раковин.

Работа тормозов ВАЗ 2107 выполняется так: жидкость движется в цилиндры суппорта, где и начинает выталкивать поршни. Те выходят из цилиндров, поджимая колодки к диску.

Трубки и шланги

Для улучшения герметичности используются мягкие медные шайбы. Они устанавливаются в местах соединения резиновых трубок с остальными элементами. Цель использования именно резиновых трубок – должна быть возможность осуществления поворота рулевого колеса без риска разрушения системы.

Аналогично с задней осью, на которой шланг используется для перехода между жесткими трубками, смонтированными на балке и кузове. Другими словами, в местах, которые не двигаются, проложены жесткие трубки. Если же имеется перемещение какого-либо узла, то необходимо применять гибкие шланги.

Устройство и назначение тормозного суппорта на ВАЗ 2107

Чтобы понять, для чего «семёрке» нужен тормозной суппорт, следует чётко представлять себе, как устроена тормозная система этого автомобиля. Прежде всего следует сказать, что тормозных систем у ВАЗ 2107 две: стояночная и рабочая. Стояночная система позволяет заблокировать задние колёса после остановки автомобиля. Рабочая система позволяет плавно блокировать вращение передних колёс во время движения машины, изменяя её скорость вплоть до полной остановки. Добиться плавного блокирования передних колёс позволяет гидравлическая система торможения, состоящая из четырёх цилиндров, двух тормозных дисков, четырёх колодок и двух тормозных суппортов.

Тормозные суппорты стоят только на передней оси «семёрки». На задней оси — тормозные барабаны с внутренними колодками

Суппорт тормозной системы — это корпус с парой отверстий, выполненный из лёгкого сплава. В отверстия устанавливаются гидравлические цилиндры с поршнями. Когда водитель нажимает на педаль, в цилиндры подаётся тормозная жидкость. Поршни из цилиндров выдвигаются и давят на тормозные колодки, которые, в свою очередь, сдавливают тормозной диск, не позволяя ему вращаться. Так меняется скорость движения машины. Таким образом, корпус суппорта является основой рабочей тормозной системы ВАЗ 2107, без которой установка тормозных цилиндров и диска была бы невозможна. Здесь же следует отметить, что тормозные суппорты устанавливаются только на переднюю ось ВАЗ 2107.

Суппорт ВАЗ 2107. Стрелками показано расположение гидравлических цилиндров

Что касается стояночной системы ВАЗ 2107, то она устроена иначе. Её основа — большие тормозные барабаны с внутренними колодками, установленные на задней оси машины. Когда водитель после остановки машины тянет на себя рычаг ручного тормоза, тормозные колодки раздвигаются и упираются во внутренние стенки барабана, полностью блокируя вращение задних колёс.

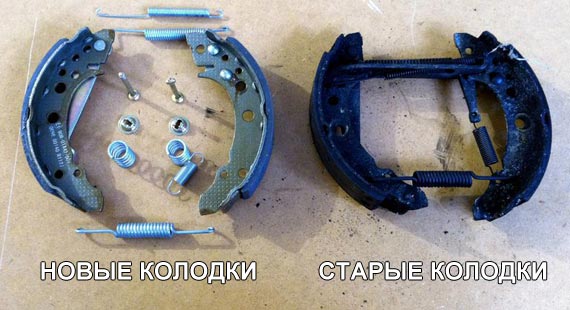

Устройство заднего тормозного барабана серьёзно отличается от гидравлических тормозов на передних колёсах

Признаки неисправности тормозного суппорта

Признаков неисправности у тормозного суппорта ВАЗ 2107 не так много. Вот они:

• автомобиль тормозит недостаточно быстро. Обычно это происходит из-за утечки тормозной жидкости. Уйти она может как через изношенные шланги, так и через гидравлические цилиндры, которые из-за износа утратили герметичность. Первый вариант проблемы решается заменой тормозных шлангов, второй — заменой повреждённого цилиндра;
• постоянное торможение. Выглядит это так: водитель, нажав на тормоза, остановил автомобиль, а отпустив педаль тормоза, обнаружил, что передние колёса остались заблокированными. Происходит это из-за того, что поршни цилиндров заклинило в открытом положении и тормозные колодки до сих пор давят на тормозной диск, удерживая его на месте. В такой ситуации обычно меняют суппорт целиком, так как найти в продаже новые гидравлические цилиндры для «семёрки» становится с каждым годом всё сложнее;
• скрип при торможении. Водитель, нажав на педаль тормоза, слышит тихий скрип, который может усиливаться с увеличением нажима. Если тормозить приходится резко и на большой скорости, то скрип переходит в пронзительный вой. Всё это говорит о том, что в суппорте полностью износились тормозные колодки, а точнее, покрытие этих колодок. Материал, которым покрыта лицевая часть колодки, обладает повышенной износостойкостью, однако и он в конце концов приходит в негодность, стираясь до основания. В результате тормозной диск сдавливается двумя стальными пластинами без защитного покрытия, что приводит не только к возникновению громкого скрипа, но и к повышенному нагреву суппорта.

Как часто нужно менять передние колодки

Начнем с того, что на автомобиле ВАЗ 2107 передние тормоза представлены дисковой системой, которая в некотором роде является намного лучше, нежели барабанная, но сейчас не об этом. Спереди на каждом суппорте размещены по 2 колодки, которые и отвечают за эффективное торможение автомобиля. Передние тормозные колодки ВАЗ 2107 имеют следующий вид, представленный на фото выше.

По сути изделия представляют собой стальную пластину, на которую наносится специальный фрикционный слой. Именно этот фрикционный слой и является основой торможения автомобиля. Когда этот слой стирается, что зависит не только от частоты использования педали тормоза, но и от характера вождения, то владельцу автомобиля срочно необходимо заменить тормозные колодки на ВАЗ 2107. Если этого не сделать своевременно, то каким может быть итог, понимаете сами.

Как часто необходимо менять рассматриваемые детали, зависит от таковых факторов:

• состояние тормозной системы;
• характер и манеры вождения;
• производитель изделий;
• регулярность прохождения ТО.

Но наш менталитет таков, что мы не обращаем внимания на то, как часто нужно менять колодки, а делаем это уже когда прижмет. Причины, которые свидетельствуют о том, что автомобиль требует провести ремонтные работы тормозной системы, обусловлены следующими признаками:

1. появление посторонних звуков при нажатии на педаль тормоза: скрип или скрежет;
2. чтобы затормозить, необходимо приложить усилие;
3. при торможении автомобиль начинает уходить в занос.

Ориентировочно заменять передние колодки на автомобиле необходимо через каждые 25-30 тысяч км. Но этот диапазон является средним, так как кто-то может отъездить и 50 тысяч км без замены изделий, а можно только 10. Что представляет собой замена передних тормозных колодок ВАЗ 2107, рассмотрим детальнее.

Детальное описание замены передних колодок на ВАЗ 2107

Замена колодок на ВАЗ 2107 представляет собой несложный процесс, к которому требуется отнести серьезно. Для начала необходимо приобрести новые изделия. Покупать их необходимо комплектом, да и проводить замену следует сразу на обоих колесах. После этого убедиться в наличие основного перечня инструментов, это:

• отвертка;
• молоток и зубило;
• плоскогубцы;
• стандартный набор гаечных ключей;
• смазка WD-40;
• очиститель Brake Cleaner (не обязательно).

Приступаем к рабочему процессу:

1. Первоначально следует удалить из тормозного бачка часть жидкости, что делается для исключения ее перелива через край и попадания в моторный отсек.
2. Под колеса следует подставить башмаки, а затем установить домкрат и поднять переднюю часть. После снимается колесо, а затем очищается поверхность суппорта от грязи и пыли.
3. Используя тонкую отверточку, следует извлечь два видимых шплинта. Эти шплинты предназначаются для удержания штоков колодок. На фото ниже представлен вид расположения этих двух шплинтов.
4. Используя отвертку, необходимо выдавить штоки колодок. Если собственных усилий недостаточно, то можно воспользоваться молотком и пробоем.
5. Изделия удерживаются дополнительно пружинными конструкциями, которые можно рассмотреть на фото выше. Их также необходимо демонтировать, для чего воспользоваться плоскогубцами.
6. Когда штоки и пружины извлечены, можно приступать к демонтажу самих изделий. Обычно колодки сидят неплотно, поэтому их достаточно поддеть отверткой и вынуть, как показано на фото ниже.
7. Как только колодки демонтированы, рекомендуется провести очистку посадочного места при помощи специальных средств, и можно приступать к установке новых.
8. Для этого с помощью монтажки или отвертки нужно развести оба цилиндрика, тем самым подготовить место для новых(более толстых) колодок. Параллельно не забываем следить за уровнем вытесняемой жидкости в бочке, и при необходимости отбирать ее.

После установки новых изделий на свои места, следует в обратном порядке установить штоки и крепежные пружины. На этом замена передних колодок на популярном автомобиле ВАЗ 2107 завершена. Ничего сложного, как видите, вовсе нет. Все просто и понятно, но при этом главное выполнять все действия в порядке, описанном выше. После установки новых элементов системы по инструкции, прокачку тормозов осуществлять нет необходимости.

Если уж вы решили заменить изношенные изделия, то рекомендуется новые приобретать таких фирм, как Феродо, АТЕ или Ниппон. Они гораздо дольше прослужат, а также порадуют своим качеством и показателями торможения. Если вы все еще не знаете, как поменять передние тормозные колодки на жигулях, то данный материал будет хорошим помощником. И помните, что переплатить мастеру на СТО вы всегда успеете, но только пи этом вы не сможете получить бесценный опыт по ремонту своего автомобиля.

labavto.com

Главный тормозной цилиндр (ГТЦ) – один из основных элементов тормозной системы, от которого зависит насколько безопасным будет эксплуатация автомобиля. Водитель обязан следить за его исправностью. Если обнаружены неисправности, необходимо сразу же принимать меры. Халатность и затягивание с ремонтом может привести к аварии. Выявить неисправности и отремонтировать ГТЦ ВАЗ 2107 можно самостоятельно.

ГТЦ: устройство и назначение

На ВАЗ 2107 установлена гидравлическая система тормозов из двух контуров. Когда выходит из строя один из контуров, торможение продолжает другой. Это повышает безопасность движения. Главный цилиндр меняет давление в контурах в зависимости от того, в каком положении находится педаль тормоза. ГТЦ расположен на задней стенке моторного отсека. Его можно обнаружить под расширительным бачком из двух секций, в который залита тормозная жидкость (ТЖ). Выглядит в виде продолговатого цилиндра с отверстиями для подключения тормозных шлангов.

В корпусе ГТЦ установлены 2 поршня с уплотнительными манжетами. Они располагаются последовательно друг за другом. Первый движется за счет воздействия на него толкателя педали, обслуживает контур задних колес. Он заставляет двигаться второй поршень, который действует на два тормозных контура передних колес. Пружины, которые находятся между поршнями возвращают их на место, когда водитель отпускает педаль тормоза.

ГТЦ выполняет следующие функции:

• распределяет ТЖ по двум тормозным контурам, которые по отдельности обслуживают передние колеса;
• передает усилие тормозной педали с помощью жидкости рабочим цилиндрам (РЦ);
• направляет лишнюю ТЖ в расширитель;
• возвращает в начальное положение педаль и шток, когда водитель больше не жмет на педаль.

Чтобы не было проблем с тормозами при дальнейшей эксплуатации, для замены нужно покупать оригинальное изделие, желательно тольяттинского завода с артикулом 21013505008.

Методы диагностики и возможные неисправности ГТЦ

Необходимость в диагностике ГТЦ возникает при появлении следующих симптомов:

• на приборной панели горит индикатор, предупреждающий о недостаточном уровне тормозной ТЖ;
• для того, чтобы затормозить, нужно сильно давить на педаль;
• большой свободный ход педали, порой она проваливается;
• при резком торможении машина уходит в сторону от направления движения;
• машина медленно тормозит, педаль максимально отжата;
• утечка ТЖ из бачка.

Сначала осматривается область под ГТЦ на предмет потеков. Обычно они видны на лонжероне и вакуумном усилителе. Если корпус бачка цел, нужно снять и отремонтировать или заменить ГТЦ.

Чтобы выявить неисправности главного цилиндра без диагностики остальных деталей системы тормозов, нужно выполнить следующие действия:

с помощью ключа вывернуть из гнезд тормозные трубки, а на их место вкрутить винты с мелкой резьбой;

• выходные отверстия демонтированных снятых трубок заглушить деревянными чопиками или колышками;
• далее нужно несколько раз нажать на педаль.

Если ГТЦ исправен, после нескольких нажатий камеры наполнятся жидкостью и на педаль невозможно будет нажать. На неисправном элементе уплотнительные манжеты пропускают жидкость, и она попадает обратно в расширитель, педаль продолжает проваливаться. Для подтверждения неисправности ГТЦ, нужно выкрутить гайки на цилиндре и сдвинуть его в сторону от вакуумного усилителя, из отверстия вытечет ТЖ.

Порой приходят в негодность уплотнители второй камеры, на первой они справляются со своей функцией. В этом случае при проверке педаль тормоза будет проваливаться медленнее. При исправном ГТЦ педаль невозможно отжать более 3-х раз, так как жидкости некуда вытекать из цилиндра.

Как заменить ГТЦ и поменять манжеты

Проблемы с ГТЦ решаются двумя способами:

1. Разборкой и чисткой устройства с заменой уплотнителей из ремкомплекта.
2. Полной заменой ГТЦ.

Расположение и назначение ГТЦ

Главный цилиндр представляет собой продолговатый цилиндр с гнёздами для подключения трубок тормозных контуров. Элемент находится в задней части подкапотного пространства, напротив водительского места. ГТЦ легко обнаружить по двухсекционному расширительному бачку, установленному выше агрегата и соединённому с ним 2 шлангами.

Корпус ГТЦ прикреплен к «бочонку» вакуумного усилителя, расположенного на задней стенке моторного отсека

Крепится цилиндр двумя гайками М8 к фланцу вакуумного усилителя тормозов. Эти узлы работают в паре — идущий от педали шток надавливает на поршни ГТЦ, а мембрана вакуума усиливает это нажатие, облегчая работу водителя. Сам цилиндр выполняет следующие функции:

• распределяет жидкость по 3 рабочим контурам — два обслуживают передние колёса по отдельности, третий — пару задних;
• посредством жидкости передаёт усилие педали тормоза на рабочие цилиндры (РЦ), сжимающие либо раздвигающие колодки на ступицах колёс;
• направляет излишки жидкости в расширительный бачок;
• отбрасывает шток и педаль в исходное положение после того, как водитель перестал её нажимать.

В классических моделях «Жигулей» задние колёса объединены в один тормозной контур
