Топливный фильтр ваз 2114

Замена топливного фильтра ваз 2114 своими руками

Для стабильной работы силового агрегата в топливной магистрали ВАЗ 2114 имеется специальный фильтр. С течением времени он постепенно забивается, теряя при этом свою первоначальную пропускную способность. Решить проблему помогает замена расходника на новый.

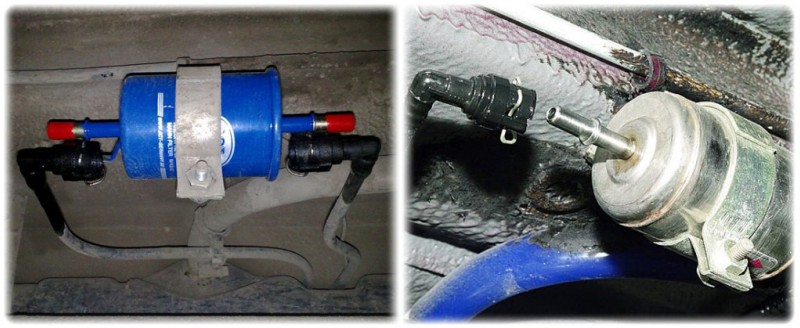

На ВАЗ 2114 инжектор в зависимости от объема двигателя применяется два разных вида фильтров тонкой очистки. Так авто с моторами на 8 клапанов комплектуется преимущественно расходниками 21120-1117010.

Также в продаже есть аналоги. В таблице ниже представлены наилучшие альтернативные варианты родному расходнику.

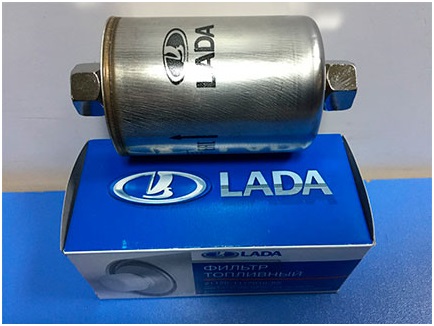

Оригинальный фильтр 21120-1117010

Таблица — Оптимальные аналоги топливного фильтра с гайками

Бренд	Артикул	Примерная цена, рубль
Fram	G5915	270-360
Бош	0986450124	280-460
BIG Filter	GB-302	190-270
Нипартс	J1330502	280-300
Пекар	21121117010	210-280

На части авто используется фильтр тонкой очистки на защелках с артикульным номером 21230-1117010. Его цена находится в пределах от 200 до 300 рублей. На ВАЗ 2114 возможна установка аналогов родного расходника. В таблице ниже представлены рекомендуемые бренды.

Фирменный расходник 21230-1117010

Таблица — Аналоги топливного фильтра тонкой очистки с клипсами

Фирма производитель	Артикульный номер	Цена, рубль
Феби	17635	290-380
Mann-Filter	WK512	460-500
Purflux	EP155	220-270
Knecht-Mahle	KL83	200-360
Denckermann	A110003	330-350

На автомобилях ВАЗ 2114 в большинстве случаев используется топливный фильтр грубой очистки, артикул которого — 2112-1139200. Стоимость сеточки составляет 30-80 рублей. С расценками на аналоги можно ознакомиться ниже.

Таблица — Аналоги топливной фильтр-сеточки 2112-1139200

Фирма	Номер по каталогу	Примерная цена, рубль
СтартВольт	SFF0115	45-110
FARET	21121139200	90-150
WEBER	21121139200	65-105
Утес	21121139200	95-115
Зомер	KRFS2112	160-200

На части машин стоит сеточка-фильтр 1118-1139200. Ее цена варьируется от 50 до 100 рублей. Посмотреть наилучшие аналоги, которые хорошо зарекомендовали себя в эксплуатации, можно в нижеприведенной таблице.

Таблица — Альтернативы топливной фильтр-сеточке 1118-1139200

Бренд производителя	Номер по каталогу	Примерная цена, рубль
Соатэ	11181139200	135-170
Zommer	KRFS1118	120-150
СтартВольт	SFF011	80-100
Фарет	11181139200	120-130
TSN	93631	170-245

Замена топливного фильтра на транспорте ВАЗ-2114 (инжектор 8 клапанов)

Прежде чем менять топливный фильтр, важно подготовить рабочее место и весь необходимый комплект инструментов, который должен включать в себя:

1. Новый фильтр с соответствующими параметрами для каждого конкретного автомобиля ВАЗ-2114.
2. Комплект уплотнительных колец для входа и выхода топливопровода.
3. Ключ на 10, 17 и 19.
4. Небольшую чистую емкость.

Старайтесь осуществлять замену в хорошо проветриваемом помещении, а еще лучше делать это на улице. Если топливо разольется, возникнет риск отравления небезопасными парами. Все материалы легко воспламенимы, поэтому уберите все источники огня и обязательно выключите отрицательную клемму аккумулятора машины. Наденьте закрытую одежду, чтобы избежать попадания бензина на кожу тела.

Теперь самое время рассмотреть принцип замены топливного фильтра в авто ВАЗ-2114:

1. Первоначально сбросьте давление системы, это защитит вас от разбрызгивания. Отодвиньте заднее сиденье, откройте люк бензобака, чтобы получить возможность отключить колодку питания насоса.
2. Заведите машину и оставьте ее в рабочем состоянии до момента, пока двигатель не заглохнет.
3. Снова заведите машину, если она не заведется, то топлива в системе больше нет.

Для более упрощенного и надежного варианта сброса давления из системы извлеките предохранитель из блока, он отмечен как F3 и отвечает за питание бензонасоса. После демонтажа предохранителя необходимо сделать запуск двигателя, дождаться момента завершения топлива в системе. Затем верните предохранитель в исходное положение.

Демонтаж производится двумя способами:

1. При объеме мотора 1,5 л. Все составляющие обработайте смазкой. С помощью ключа 17, а затем 19 произведите демонтаж штуцера от привода топливопровода. Плотно зафиксируйте места соединений, чтобы избежать прокрутки. В месте, куда будет стекать бензин, установите чистую пустую емкость. Затем произведите демонтаж фиксатора и слейте в другую емкость лишнее топливо. Уберите все подводящие трубки от фильтра и послабьте хомут, скрепляющий корпус при помощи ключа на 10. Произведите демонтаж старого фильтра.
2. При объеме мотора 1,6 литра. В таком случае процедура намного упрощается. Слегка нажмите на фиксатор трубок топливопровода и выведите их с места фиксации.

Приступая к установке нового топливного фильтра на авто ВАЗ-2114, установите на патрубках уплотнительные кольца, сперва протерев их сухой без ворсовой тряпкой, убрав остатки топлива и прочей жидкости. Сборка конструкции осуществляется, так же как и разборка

Главное – обратить внимание на то, куда показывается стрелка направления бензина от магистрали. В объеме мотора она показана справа налево относительно борта машины, а в объеме 1,6 – с точностью наоборот

Когда новый фильтр будет установлен, необходимо подсоединить провода питания топливопровода. Для этого проверните ключ зажигания и ожидайте, пока двигатель прокачает топливо. Повторите процедуру не менее 4 раз, и только потом запустите двигатель автомобиля

Это важно для того, чтобы целиком заполнить полость фильтра и вытеснить весь имеющийся внутри воздух. Далее необходимо завести двигатель и оставить в рабочем состоянии на холостом ходу

Осмотрите все места соединения фильтра, чтобы исключить подтеки. Так, если таковые имеют место, немедленно заглушите мотор и еще раз тщательно все зафиксируйте.

Замена топливного фильтра ВАЗ 2114

Какие инструменты нужны для замены бензинового фильтра

Для правильного проведения работы по самостоятельной замене бензинового фильтра автомобиля ВАЗ 2114 понадобятся:

• новый фильтр, подходящий по конструкции;
• уплотнительные кольца на патрубки бензопровода;
• рожковые ключи размеров 10, 17 и 19;
• две емкости: одна для сбора бензина (проследите за тем, чтобы она была чистой и сухой), вторая для слива воды.

Правила безопасности при замене

Замена топливного фильтра может сопровождаться разливом бензина. Поэтому работу следует проводить в хорошо проветриваемом помещении или, лучше всего, на улице.

Так как автомобильное топливо является легковоспламеняющимся горючим материалом, необходимо помнить об элементарных правилах безопасности:

1. Обязательно обесточьте систему электропитания автомобиля, сняв для этого клеммы с аккумулятора.
2. Не проводите работу вблизи открытых источников огня; не курите.
3. Побеспокойтесь о наличии средств пожаротушения: огнетушителя, песка или воды.
4. При замене есть риск попадания бензина на кожу и слизистые, поэтому следует их также защитить.
5. Ветошь и тряпки, которыми вытирали бензин, складывайте отдельно.

Сбрасываем давление в топливной системе

Перед проведением любых ремонтных работ в топливной системе необходимо сбросить давление топлива. Для этого следует поставить автомобиль на ручной тормоз и включить нейтральную передачу; снять или отодвинуть задний ряд кресел; открыть лючок, находящийся на днище под сиденьем; отключить питание бензонасоса, рассоединив разъем. Затем необходимо завести автомобиль и подождать несколько минут, пока не сработается весь закачанный в двигатель бензин, и автомобиль сам не заглохнет. После этого нужно еще несколько раз попробовать завести машину, чтобы убедиться в отсутствии давления топлива.

Если вы не можете проделать эти действия, то стравить давление в топливной системе можно и другим способом. Для этого снимите минусовую клемму с аккумулятора; в монтажном блоке автомобиля ВАЗ 2114 следует извлечь предохранитель F3, который отвечает за питание бензонасоса. Далее также следует сработать топливо, находящееся в двигателе. После того как давление будет сброшено, не забудьте установить предохранитель на место.

Снимаем отработанный фильтр

Процесс снятия старого забитого фильтра автомобилей ВАЗ 2114 существенно отличается у моделей с разным объемом двигателя.

Если в машине установлена 1,5-литровая силовая установка, то фильтр снимают следующим образом:

Тщательно обработайте крепление смазкой для более легкого снятия.
Снимите штуцер подводящего бензопровода. Для этого воспользуйтесь ключами на 17 и 19: ключом на 19 придерживайте сам фильтр, чтобы он не прокручивался; ключом на 17 открутите штуцер

В предварительно подготовленную емкость слейте остаток бензина из этого участка бензопровода.
Аналогичным образом поступите для того, чтобы снять штуцер отводящего бензопровода на противоположной стороне фильтра; слейте остатки бензина.
Аккуратно отсоедините от основания трубки топливопровода.
Ослабьте хомут, с помощью которого он крепиться, используя рожковый ключ на 10.
Осторожно снимите фильтр.

Для замены бензинового фильтра автомобиля ВАЗ 2114 с 1,6-литровым двигателем необходимо просто нажать на пружинные фиксаторы бензопровода и аккуратно снять трубки.

Установка нового фильтра на автомобиль ВАЗ 2114

Бензиновый фильтр устанавливается в обратной последовательности его снятию

Обязательно обратите внимание на направление фильтра: на его корпусе есть стрелка, указывающая направление движения потока бензина. Если ваш автомобиль комплектован 1,5-литровым двигателем, стрелка должна быть направлена от правого к левому борту; при двигателе с рабочим объемом 1,6 литра — наоборот, слева направо

После установки необходимо подождать некоторое время, чтобы новый фильтр заполнился бензином, и из него был вытеснен весь воздух. После этого можно приступать к проверке герметичности соединений. Для этого заведите двигатель на несколько секунд и осмотрите его на наличие подтеков бензина. Если вы обнаружили подтекание топлива, попробуйте более плотно насадить патрубки бензопровода на фильтр.

Инструменты

Чтобы выполнить работу правильно и грамотно, вам потребуется определенный набор инструментов, куда входит:

• Новый фильтр, который соответствует силовому агрегату вашего автомобиля;
• Уплотнительные кольца, требуемые для патрубка бензопровода;
• Рожковые ключи. Причем определенных размеров — 19, 17 и 10;
• Два ведра или тазика. Они нужны для сбора бензина и слива воды.

Правила безопасности

Не хотите, чтобы простая замена фильтра закончилась печальными последствиями? Тогда внимательнейшим образом ознакомьтесь с основными правилами безопасности.

1. Помещение должно быть хорошо проветриваемым, но лучше подобную работу выполнять на улице.
2. Отключите аккумулятор. Извлекать полностью батарею не обязательно, достаточно просто снять клеммы с аккумулятора.
3. Не работайте возле источников огня, сильно нагреваемых поверхностей.
4. Ни в коем случае не курите в течение всего процесса замены.
5. Имейте всегда под рукой средство для тушения пожара. Многие автовладельцы держат специально огнетушитель, хотя подойдет простой емкость с водой или ведро песка.
6. Защитите глаза и кожу, поскольку в процессе работы бензин может попасть на вас.
7. В процессе работы наверняка появится множество тряпок, которыми вы вытирали подтеки бензина. Не складывайте их в общую кучу, не кидайте к инструментам. Выделите для такой ветоши отдельное место.

Как часто его меняют

На самом деле нельзя дать однозначный ответ на вопрос «Как часто меняется топливный фильтр для автомобиля ВАЗ 2114». Согласно рекомендациям завода-изготовителя, то есть автоконцерна ВАЗ, замену следует осуществлять один раз на каждые 30 тысяч пройденных автомобилем километров.

Но с другой стороны, большую роль играет качество бензина, которым мы заправляем машину на местных автозаправочных станциях. Если заправляться на хороших АЗС, топливо которых действительно лучше, но дороже, менять фильрующее устройство можно каждые 30 тысяч километров. Но если это топливо со всевозможными примесями и присадками для увеличения октанового числа, тогда срок годности вашего фильтра может составить не более 10 тысяч километров

Вот почему важно осуществлять периодическую инспекцию и обращать внимание на первые признаки засорившегося топливного очистителя

Специалисты рекомендуют даже не ждать первые признаки неисправности, поскольку двигатель может отказать в самый неподходящий момент. Фильтрующий элемент стоит немного, а процесс его замены, как вы уже поняли, вполне может быть выполнен своими руками.

Обращайте внимание на качество бензина, который вы заливаете в топливный бак. Если это дешевые заправки, меняйте фильтр после 10 тысяч километров

Если же АЗС внушают доверие, тогда можно обойтись заменой раз на 20 тысяч километров. 30 тысяч — это период при идеальных условиях эксплуатации. А разве такие у нас бывают?! Вопрос сугубо риторический.

Замена топливного фильтра — обязательная процедура для каждого владельца автомобиля ВАЗ 2114. Будете вы это делать сами, либо поручите специалистам со станции технического обслуживания, решать исключительно вам. Главное — не забывать вовремя проводить данную процедуру, чтобы ваш автомобиль не подвел в самый ответственный момент.

 Загрузка …

Как выполнить замену

Перед тем, как поменять топливный фильтр на ваз 2114, следует подготовить все необходимые для этого инструменты и материалы, в числе которых:

• набор рожковых ключей;
• новый фильтр;
• пара емкостей;
• уплотнительные кольца для бензопровода.

Во время же выполнения самой работы следует соблюдать правила техники безопасности:

• перед началом любых манипуляций с топливной системой следует отключить обе клеммы от АКБ;
• не курить и не пользоваться открытым огнем во время работ;
• всю использованную ветошь складывать в металлическую банку;
• заранее подготовить средства возможного пожаротушения.

Замер давления в топливной рампе

Сама замена фильтра производится в несколько этапов, первый из которых — сброс давления топлива.

Чтобы его произвести, нужно:

1. Поставить авто на ручник и включить «нейтралку».
2. Демонтировать либо отодвинуть задние кресла.
3. Найти в полу технологический лючок и открыть его.
4. Отсоединить через лючок разъем топливного насоса.
5. Завести мотор и подождать, пока он заглохнет.

Для того, чтобы окончательно убедиться в сбросе давления, следует еще несколько раз попытаться завести двигатель. Если все попытки окажутся безрезультатными, значит давление упало и можно начинать работу с топливопроводом.

Если же по каким-то причинам убрать кресла и проникнуть к технологическому лючку не получается, то можно пойти другим путем:

• отключить клеммы от аккумуляторной батареи;
• демонтировать в общем блоке предохранитель F3 (он защищает цепь бензонасоса);
• подключить клеммы на АКБ, запустить двигатель и дождаться выработки остатков топлива.

После того, как давление в топливной магистрали будет сброшено, можно приступить и к самой замене фильтра.

Замена топливного фильтра

Для этого нужно будет:

1. Установить авто на яму либо на эстакаду.
2. Подставить под место расположения фильтра емкость для сбора топлива.
3. При помощи ключей на 17 и 19 открутить штуцер подводящего бензопровода.
4. Аналогичным образом открутить штуцер отводящего бензопровода.
5. Слить остатки бензина из системы.
6. Ослабить хомут, фиксирующий корпус топливного фильтра.
7. Демонтировать старый фильтр.

Монтаж нового устройства ведется точно в таком же порядке, но в обратной последовательности (при этом, устанавливая фильтр, следует учитывать его рабочее направление, обозначенное при помощи стрелок на корпусе).

Также стоит отметить, что вся приведенная выше схема замены подходит для фильтров, применяемых на 2114 с объемом мотора в 1,5 литра. На машинах же с объемом движка 1,6 литра для замены достаточно раскрыть защелки, удерживающие старый фильтр, снять его и поставить новый.

Одновременно с выполнением замены фильтра необходимо произвести и замену уплотнительных колец патрубков бензопровода, причем сделать это следует даже в том случае, если они кажутся полностью исправными — это поможет защитить топливную магистраль от возможных протечек.

При монтаже нового фильтра важно следить за тем, чтобы на его наружные поверхности, в особенности — на изготовленные из резины уплотнительные элементы — не попадало топливо. Даже незначительные капли бензина следует сразу же удалить сухой ветошью — это поможет избежать химического старения материалов и значительно увеличит срок службы топливного фильтра. После того, как замена будет выполнена, следует немного подождать, чтобы из топливной системы вытеснился воздух и фильтр заполнился горючим

Затем нужно будет запустить двигатель, дать ему поработать, после чего внимательно осмотреть места крепления фильтра к магистрали. Если обнаружатся подтеки бензина, следует насадить патрубки фильтра на шланги топливопровода более плотно, после чего вновь включить мотор и опять проверить герметичность системы

После того, как замена будет выполнена, следует немного подождать, чтобы из топливной системы вытеснился воздух и фильтр заполнился горючим. Затем нужно будет запустить двигатель, дать ему поработать, после чего внимательно осмотреть места крепления фильтра к магистрали. Если обнаружатся подтеки бензина, следует насадить патрубки фильтра на шланги топливопровода более плотно, после чего вновь включить мотор и опять проверить герметичность системы.

В завершение разговора о топливном фильтре следует сказать пару слов и о частоте его замены. Так, заменять его новый следует при появлении первых признаков неисправности, в не зависимости от величины пробега. Если же машина работает исправно, и фильтр не подает признаков засорения, то заменять его рекомендуется не реже, чем через каждые 20.000 км.

Снятие фильтра тонкой очистки на ВАЗ 2114

Вам потребуется набор следующих инструментов:

1. Рожковые ключи «10», «17», «19».
2. Кольца уплотнительные для патрубков.
3. Емкость около 3..5 литров.
4. Проникающая смазка типа WD-40.
5. Чистая ветошь.
6. Новый фильтр.

Не стоит пренебрегать техникой безопасности. Скиньте с аккумулятора минусовую клемму (после стравливания топлива), не допускайте попадания бензина на кожу, в глаза. Конечно же, никаких источников открытого огня и не курить! Соблюдая все правила техники безопасности, начинаете проводить подготовку. Для этого нужно сбросить давление в системе.

Устанавливаете автомобиль ВАЗ 2114 на ровной поверхности, под заднее колесо ставите башмаки (упоры) спереди и сзади. Открываете задние двери, поднимаете сиденье и находите оконце в днище. Под ним расположен электронасос. Отключаете от него провода и фиксируете их так, чтобы они не замкнули на массу. Затем запускаете двигатель и ждете, когда он сам заглохнет. Также процедуру стравливания можно провести, вытянув предохранитель F3 в монтажном блоке. Простым языком – нужно отключить питание электробензонасоса.

Желательно всю работу осуществлять на смотровой яме. Фильтр тонкой очистки находится возле выхлопной трубы, крепится к днищу ВАЗ 2114. Смонтирован в разрыв топливопровода. Для полуторалитровых моделей процесс такой:

1. Ослабляете болт, которым стянут хомут фильтра. Для этого необходимо воспользоваться ключами на «13» и «10».
2. Все резьбовые соединения обработайте проникающей смазкой WD-40, чтобы удалить грязь и ржавчину. Используя ключи на «17» и «19», выкручиваете гайки крепления фильтра тонкой очистки. Главное в этом деле – не разрушить шланги топливопровода.
3. Аналогичным образом выкручиваются гайки креплений с обратной стороны топливного фильтра ВАЗ 2114.
4. Стараясь не пролить остатки бензина, снимаете трубки.
5. Последний шаг – снимаете фильтрующий элемент.

Достаточно сложная процедура. Владельцам 1,6-литрового мотора повезло больше – достаточно нажать на клипсы и аккуратненько снять шланги.

Установка нового фильтрующего элемента проводится в порядке, обратном снятию

Но стоит обращать внимание на то, куда направлена стрелка на корпусе. Обязательно ставьте новые уплотнительные кольца, причем вытирайте их насухо, чтобы при монтаже бензин не попадал на них

Стоит заметить, что наполняться система будет несколько дольше, чем обычно, при первом запуске двигателя. Поэтому после остановки электронасоса осмотрите всю магистраль на предмет утечек бензина. Если их нет, то замена фильтра тонкой очистки ВАЗ 2114 завершена и ближайшие 25-30 тыс.км. пробега волноваться о нем не стоит.

Процедура для ВАЗ

Первым делом изучим, как сменить топливный фильтр на автомобиле ВАЗ 2114. У данной машины очиститель располагается под багажником. Кстати, он всегда вмонтирован в топливную магистраль. Причем, у данной модели два метода крепления патрубков бензопровода к очистителю: для двигателя 1,5 шестигранное, а для двигателя 1,6 – посредством защелок. Коснемся обоих типов. Для процедуры нам потребуется смотровая яма, а также пригодятся следующие инструменты плюс приспособления:

• набор гаечных ключей;
• емкость для сбора остатков из трубок.

Что нужно сделать.

1. Сбросить давление системы. Для этого отключаем минусовую клемму аккумулятора, находим предохранитель бензонасоса F3 и вынимаем его из гнезда. Заводим автомобиль, пусть он работает, пока не заглохнет.
2. Для двигателя 1,5 снимаем подводящий штуцер ключом на 17, придерживая фильтр ключом на 19.
3. То же самое делаем с отводящим штуцером.
4. Откручиваем хомут ключом на 10 и снимаем очищающий элемент.
5. Устанавливаем новый, действуя наоборот.

Помните, у новой запчасти есть стрелка, указывающая направление движения бензина!

Если возник вопрос, как заменять топливный фильтр на автомобиле ВАЗ 2115, ответим сразу: точно так же! Ну а когда Самара укомплектована двигателем 1,6 для проведения данной процедуры, нужно просто нажать пружинные фиксаторы, после чего отсоединить трубки от очистителя.

Также читайте про замену воздушного фильтра Калины и периодичность замены свечей зажигания. Далее разберемся, как сменить топливный фильтр на других автомобилях ВАЗ. Обратимся сначала к Ладе Гранте.

Для того, чтобы понять, как поменять фильтр на Ладе Гранте, нужно определиться, где находится у данной модели очищающий узел. Он крепится справа от бензобака.

Для выполнения операции нам пригодится:

• емкость для стекающих остатков бензина;
• работа производится в смотровой яме.

Инструкция выглядит так.

1. Отключаем предохранитель бензонасоса в салонном блоке, далее вырабатываем остатки топлива.
2. Отстегиваем металлические зажимы топливопроводов.
3. Извлекаем старый очищающий элемент из хомута.
4. Устанавливаем новую деталь, подключаем шланги, возвращаем предохранитель в штатное гнездо.

Посмотрим, какие отличия есть касательно данной операции у Калины. Если вы задались вопросом, как заменить топливный фильтр на автомобиле Лада Калина, то следующая инструкция для вас. Используем опять только емкость.

1. Отсоединяем предохранитель бензонасоса – блок находится около рычага КПП под крышкой.
2. Дальнейшие шаги идентичны сделанным для Гранты.

Осталось разобраться, как поменять фильтр на Ладе Приоре. Для осуществления изучаемой процедуры нам пригодятся:

• ключ на 10;
• емкость для сбора вытеканий.

У данного автомобиля фильтрующий элемент также расположен около бензобака.

1. Находим предохранитель в салонном блоке, вытаскиваем, отрабатываем остатки топлива мотора.
2. Патрубки отсоединяем от фильтрующего элемента посредством защелок.
3. Очиститель извлекаем из хомута, открутив болт на 10.
4. Заменяем фильтрующий элемент.

Итак, мы разобрались, как самому поменять топливный фильтр в распространенных моделях ВАЗ. Однако для полного раскрытия всех нюансов самой операции в целом нам не хватает инструкции для хорошей иномарки. Что ж, восполним этот пробел.

Как быть с иномаркой

Рассмотрим, как сменить топливный фильтр на таком автомобиле как Тойота Королла (в 150-м кузове). Для производства работ нам потребуются:

• плоская и крестовая отвертки;
• емкость для слива.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

• неполадками в цепи питания устройства;
• выходом из строя элементов запуска и защиты (реле и предохранителя);
• износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

• автомобильный тестер (мультиметр);
• крестовая отвёртка;
• два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.
3. Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.
4. Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

• манометр (можно шинный с пределом измерения 5–7 кПа);
• шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
• два хомута для шланга соответствующего диаметра;
• крестообразная отвёртка;
• ниппельный колпачок;
• сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
2. Снимите со штуцера пластиковый колпачок (заглушку).
3. Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.
4. На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.
5. Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3. Если давление заметно выше — насос неисправен.

Какие топливные фильтры устанавливаются на автомобили ВАЗ 2109/2114/2115

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Они делятся на два вида: для грубой очистки (сетка в бензонасосе) и тонкой очистки ФТО (отдельный фильтр).

Фильтр грубой очистки ВАЗ расположен внутри бензонасоса

Рекомендуем: 5 признаков того, что пора менять топливный фильтр

Фильтры, предназначенные для карбюраторных систем, изготавливаются из прочного и прозрачного материала, как правило, пластмассы. Прозрачность корпуса разрешает наблюдать за состоянием чистоты и своевременно менять расходник. Эти модели способны очищать топливо в зоне 15–20 мкм. Внутрь них ставится какой-либо из этих материалов: фетр, войлок или бумага.

Для инжекторных систем автомобилей ВАЗ нужна уже очистка куда более высокого значения. Поэтому фильтры для инжекторных «девяток», ВАЗ 2114 и 2115 отличаются. Они бывают изготовлены из нержавейки и устанавливаются отдельно.

Для грубой очистки используются пластинчато-щелевые, сетчатые и ленточные, которые задерживают сор, попадающийся в топливе. Напротив, в ФТО используются элементы, выполненные из пористых материалов.

Какие лучше

Фильтры топливные, особенно для моторов с инжектором, обязаны обладать нужным качеством очистки. Поэтому лучшим можно назвать тот очиститель, пропускная способность которого составляет не менее 5–7 микрон (инжектор) и 15 микрон (карбюратор). Кроме того, он не должен проваливаться в случае давления в 3–5 бар.

Ещё рекомендуется обращать внимание при выборе на способ крепления патрубков топливной системы. Существуют модели с шестигранной фиксацией и модели с креплением на защёлках

Последние более удобны в плане замены.

Примерная стоимость замены фильтров очистки топлива

Замена занимает примерно 30–50 минут времени, в зависимости от модели детали. В связи с этим различается и стоимость процедуры в СТО, которая рассчитывается согласно потраченному количеству времени.

На самом деле, рекомендуется изначально договариваться с работником сервисного центра о стоимости процедуры, согласовывать время и т.п. Как правило, цена замены начинается от 700 рублей и не переходит черту в 1000–1200 рублей.

Цена самого топливного фильтра ВАЗ не превышает 200–600 рублей.

Ваз 2114 замена топливного фильтра

ВАЗ 2114 это модернизированная девятка с более мощным двигателем и некоторыми изменениями в интерьере и облицовки передней части кузова. Стала ли она от этого лучше, судить не нам, но то, что двигатель с впрыском топлива стал требовать больше внимания, это факт. О топливной системе, а точнее о топливном фильтре, мы и поговорим сегодня.

Топливный фильтр в инжекторных двигателях

Топливный фильтр применяют для очистки горючего от взвесей пыли, грязи и влаги, которые могут попасть в топливную систему и серьезно повлиять на ее работу. Не в лучшую сторону, разумеется. Если с карбюраторными двигателями было немного проще, то инжекторная топливная система очень чувствительна к уровню очистки бензина. Она устроена намного сложнее, чем карбюраторная и забить ее даже микроскопическими частичкам – пара пустяков. Тем более, учитывая далеко не высшее качества топлива, которое заливают нам в баки.

На автомобиле ВАЗ 2114 замена топливного фильтра производится по рекомендации завода через 30 000 км пробега. Но мы рекомендовали бы пересмотреть эту цифру с учетом снова-таки отвратительного топлива и сократить пробег до замены хотя бы на 10 тысяч. Береженого Бог бережет.

Перед заменой фильтра стоит свериться с моделью двигателя, так как существуют два вида фильтров – нового образца и старого. Они отличаются только способом фиксации топливопровода к корпусу фильтра и направлением фильтрации, но об этом позже.

Признаки забитого фильтра

Визуально мы не сможем определить степень загрязнения фильтра, потому что он находится на днище, во-первых, и во-вторых, корпус его выполнен из непрозрачных материалов. Но зрительные оценки нам и так не понадобятся, потому что при засоре фильтра мотор сам об этом скажет более, чем красноречиво:

• неустойчивые холостые обороты;
• немного повышенный расход бензина;
• провалы при наборе оборотов;
• затрудненный запуск даже в нормальных условиях

говорят о необходимости замены топливного фильтра. Безусловно, что могут быть и другие причины, вызвавшие эти неприятности, но фильтр первый претендент на замену. Поэтому соберем нужный инструмент, и начнем работу.

Подготовка инструмента и сброс давления

Для замены нам понадобятся самые обычные инструменты – три ключа на 19, 17 и 10, уплотнительные кольца и небольшая емкость для слива бензина. Но перед самой заменой необходимо выполнить сброс давления в системе. Это несложная операция и ее делаем просто по пунктам:

1. Ставим нейтральную передачу.
2. Затягиваем ручной тормоз.
3. Снимаем подушку заднего сидения и люк бензонасоса так, как показано на рисунке.
4. Отсоединяем от насоса провода питания.
5. Запускаем двигатель и ждем полной его остановки и выработки оставшегося в системе топлива.
6. Около трех секунд вращаем стартером мотор, чтобы стравить давление из топливопровода.
7. После этого возвращаем провода на место.

Процесс замены фильтра

Процесс замены фильтра у двигателей 2111 и 2114 немного отличаются, поэтому учтем это при снятии и установке. А пока идем под машину и очищаем зону, в которой расположен фильтр, при необходимости на резьбовые соединения брызгаем волшебной WD-40 и начинаем демонтаж в следующем порядке, не забыв взять с собой емкость для слива остатков топлива.

На двигателе 2111 отворачиваем входной штуцер рожковым ключом на 17, удерживая фильтр от вращения, надев ключ на 19 на патрубок. Точно так же поступаем с выходным штуцером.

На двигателе 21114 ситуация еще проще – нажимаем на пружинный зажим, ослабляя его, и снимаем с фильтра шланги бензопровода на входе и на выходе.

Рожковым ключом на 10 ослабляем хомут крепления фильтра и извлекаем фильтр из держателя.

Берем новый фильтр и проводим установку в обратном порядке, заменив резиновые уплотнители на новые.

Важное уточнение. На фильтрах 2111 и 21114 стрелками указано направление движения топлива

Если мы устанавливаем фильтр для двигателя 2111, то стрелка должна указывать на левый борт автомобиля, если 21114, то на правый. Не перепутайте.

После установки фильтра необходимо проверить герметичность соединений. Для этого запускаем бензонасос на несколько секунд включением зажигания и проверяем на наличие течи. Если течь появилась – необходима замена уплотнителей.

Фильтр установлен, работа завершена, и теперь ваш автомобиль смело может проехать тысяч 20 без замены фильтра. Удачи на дорогах.
