Топливный фильтр kia ceed

Замена топливного фильтра

Весь процесс (если все делать аккуратно и не спешить) у новичка займет где-то 1,5-2 часа.

1. Для доступа к топливному фильтру необходимо поднять заднее сидение. Это делается руками.

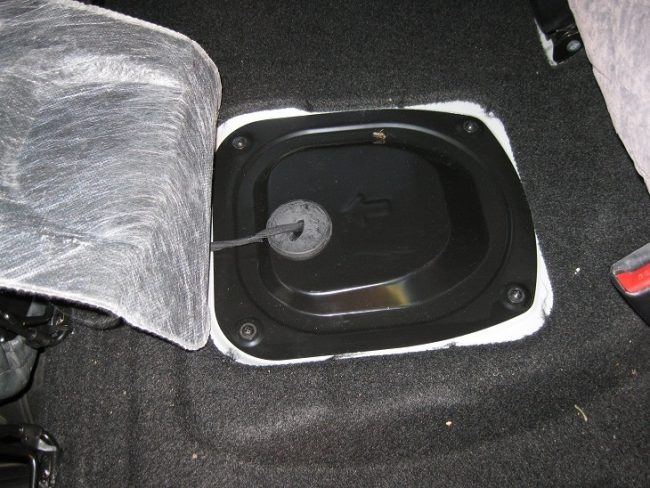

2. Далее отвернуть коврик над лючком бензонасоса и открутить 4 крестовых самореза отверткой, которые крепятся на крышке.
3. Снять крышку.
4. Теперь нужно отсоединить провода, прижав их на разъеме.
5. Вытащить провода и отложить вместе с крышкой подальше.
6. Отстегнуть шланг. Для этого нужно снять оранжевую чеку, которая блокирует снятие шланга. Снять её необходимо полностью. Многие при изъятии шланга сталкиваются с этой проблемой.
7. Сжать синий фиксатор с другой стороны, который крепит шланг. После снятие оранжевого и синего фиксаторов, шланг отсоединится. Точнее, под давлением бензина он отскочит. Дабы избежать полива бензином, рекомендуется обложить шланг тряпкой.
8. Прикрыть шланг еще одним слоем тряпок и отложить его в сторону.
9. Открутить все болты, которые крепят кольцо. Для этого понадобится головка на 8. Это кольцо прижимает корпус бензонасоса. Также рекомендуется поставить метку на кольце, дабы в будущем не гадать в каком положении изначально он стоял.
10. При откручивании последних болтов придержать корпус руками, ибо он от давления также будет стремиться «соскочить» навстречу человеку.
11. По откручиванию всех болтов аккуратно демонтировать всю конструкции топливной системы из бака. По возможности необходимо максимально слить бензин, который остался в корпусе, обратно в бак.
12. Следующим шагом идет снятие синего уголка, расположенного внизу корпуса. Через данный уголок проходит забор топлива в насос. Суть в том, что демонтировать этот уголок одному очень непросто, так как необходимо одновременно подцепить защелку, находящуюся в самом низу основания уголка и одновременно тянуть его на себя. В данном случае лучше попросить напарника. Да, тянуть сильно на себя нельзя, ибо детали сделаны из хрупкого пластикового материала, а лишняя замена деталей ни к чему.
13. Отсоединить черный и белый разъемы на бензонасосе. Первый находится в центре конструкции, второй вмонтирован в крышку.
14. Теперь нужно отщелкнуть три защелки, которые расположены под углом 120 градусов на корпусе.
15. Разъединить конструкцию топливной системы.
16. Теперь нужно вымыть нижний стакан. Обязательно это делать бензином, а не водой, так как эта вода позже попадет в двигатель. После промывки отложить стакан в сторону.
17. Начало разборки верхней части. Для начала нужно снять крышку, которая держится на двух пружинных стержнях.
18. Найти с нижней стороны необходимые фиксаторы и снять их.
19. Снять черный гофрированный шланг, который тоже крепится на фиксаторах.
20. Теперь необходимо слить остатки бензина в заранее подготовленную тару. Можно использовать и стакан, который промывался ранее.
21. Теперь нужно снять железный «обратный» клапан. Крепится данное устройство на металлическом хомуте с резинкой.
22. Аккуратно изъяв его с места вытащить его вверх. Тянуть при это нужно сильно и слегка покачивая, потому что внизу стоит уплотнительное кольцо, которое, как правило, на автомобилях KIA Ceed очень хорошо крепится.
23. Далее необходимо снять две матерые защелки, суть которых в креплении топливного фильтра. Отогнуть их либо плоскогубцами, либо отверткой и извлечь топливный фильтр.
24. Распаковать новый фильтр.
25. Сборка производится в порядке, обратном снятию.

Возможные проблемы

Избежать неприятностей, связанных с подачей горючего в двигатель автомобиля по окончании работ с насосным модулем, помогут последовательно проведенные манипуляции: 1. Включить зажигание и прокрутить стартер в течение нескольких секунд. 3. Выключить зажигание. 4. Запустить двигатель. Если после проведения этих действий двигатель все равно не завелся или завелся не сразу, то причина, как правило, связана с уплотняющим кольцом, оставшемся на старом фильтре.

При этом перечисленные в предыдущем разделе операции придется повторить заново, установив забытую деталь на свое место. Иначе закачанное топливо продолжит вытекать, и производительность топливного насоса резко снизится, что не позволит двигателю нормально работать.

Выбор фильтра для «Киа Сид»

Выбирая фильтрующие элементы для автомобилей Kia Ceed, автолюбителям лучше всего воспользоваться фирменными деталями. Однако далеко не всегда автовладельцы могут приобрести оригинал — отчасти из-за его высокой стоимости, а иногда просто из-за отсутствия в близлежащих автомагазинах.

Оригинал

На всех автомобилях модельного ряда Kia Ceed устанавливается топливный фильтр, имеющий каталожный номер 319102Н000. Он разработан специально для насосного модуля этой модели. Поставку фирменного фильтра осуществляют компании Hyundai Motor Company или Kia Motors Corporation.

Кроме того, владельцу Kia Ceed может встретиться топливный фильтр с каталожным номером S319102Н000. Он используется при постгарантийном обслуживании. Об этом свидетельствует индекс S в его обозначении.

Аналоги

Кроме оригинальных фильтров, владелец Kia Ceed может приобрести один из аналогов, цена которых значительно ниже. Например, неплохие эксплуатационные показатели имеют:

• Yuil YFHY036;
• Jakoparts J1330522;
• INTERCARS B303330EM;
• Nipparts N1330523.

Фирменную сеточку можно заменить более дешевыми аналогами, например, Krauf KR1029F или Patron PF3932.

«Ниссан»

Топливо в своем составе имеет множество различных тяжелых металлов, присадок и других примесей, которые могут вызвать ранний износ агрегата или деталей топливной системы. Актуальность этого элемента в автомобилях японского производителя просто неоценима.

С высококачественным топливом замена топливного фильтра «Ниссан» может производится не чаще, чем один раз за два года активной эксплуатации автомобиля. Но на практике, даже если японцы рекомендуют выполнять данную операцию через 40 тыс. км., необходимо менять фильтр через 30 тыс. И это максимум в наших реалиях.

Да что там 30 тыс., даже эта периодичность не так однозначна. Данная тема вызывает постоянные споры на автомобильных форумах. Это можно объяснить тем, что если изготовитель предлагает выполнять замену через 40 тысяч, то через 5 тыс. эффективность и мощность двигателя резко падает. Это говорит о том, что фильтр забивается непропорционально пробегам авто.

Профессионалы дают рекомендации, где указана замена через каждые 10 тысяч, так как разные машины забиваются по-разному.

Как определить, какая должна быть периодичность замены топливного фильтра? В топливной системе есть фильтрующий элемент. На нем задерживается грязь. Между насосом и фильтром получается разряжение, которое с уровнем загрязнения увеличивается. Поэтому, замену следует выполнять в момент появления этого самого разряжения.

На моделях «Ниссан» для этого существуют специальные датчики. Профессионалы утверждают, что на инжекторных двигателях «Ниссан» установлены специальные индикаторы, помогающие определить уровень загрязнения.

Можно ли поменять топливный фильтр самостоятельно

Данная “операция” относится к весьма простым и даже будничным, а значит, благодаря нижеописанным навыкам вы не только сэкономите деньги, но и время, необходимое для поездки на СТО. А для этого вам понадобится:

• набор рожковых ключей;
• небольшая емкость для сбора остатков бензина в системе и тряпка;
• желательно иметь набор запасных прокладок для фильтра (стоят сущие копейки, потому вполне можно взять за правило менять их в сборе);
• удобнее всего перед началом “операции” загнать машину на смотровую яму.

Чтобы избежать проблем при замене — необходимо не забывать про правильную ориентацию фильтра (направление движения топлива указывается стрелочкой на изделии). Как говорилось выше, лучше всего заменить старые прокладки во избежание подтеков во время езды. Следуя этим простым правилам, поменять очиститель топлива в автомобиле сможет даже ребенок.

Признаки неисправности

В старых автомобилях фильтр устанавливался в подкапотном пространстве или под днищем. Благодаря этому, водители всегда могли получить доступ к нему, чтобы визуально оценить состояние, особенно если корпус был выполнен из прозрачного пластика. В иномарках этого сделать невозможно, так как фильтр спрятан в специальном модуле, который находится непосредственно в бензобаке. Всецело полагаться на регламент тоже нельзя. Выход из ситуации – тщательно наблюдать за автомобилем. Сильное засорение фильтра сопровождается рядом симптомов:

• ощутимая потеря мощности, к примеру, мотор не набирает высоких оборотов;
• заметны подергивая во время езды, возникают провалы в подаче топлива;
• появление эффекта «троения»;
• увеличилось потребление бензина/дизеля;
• машина стала заводиться с трудом или глохнуть без причины.

Появление этих признаков не говорит о стопроцентной неисправности фильтра. Проблемы могут быть в самом насосе, системе зажигания или других агрегатах. Для более детальной диагностики автолюбители рекомендуют проверить давление в топливной системе. Для этого вам понадобится манометр, который позволит измерять показатели от 5 кгс/см2.

Для проведения эксперимента вам необходимо открутить две гайки подводящего трубопровода к топливной рампе, а затем демонтировать штуцер со шпилек рампы. Далее манометр устанавливается между топливопроводом и рампой. Двигатель заводится, и если на холостом ходу прибор показывает значение меньше 3,45 кгс/см2, то проблема явно в системе подачи топлива. Проверить стоит не только фильтр с насосом, но и регулятор давления. Более детальную диагностику стоит проводить уже специалистам.

Заменить фильтр на новый – это под силу каждому водителю, даже без навыков в ремонте авто. Следующий шаг – покупка новой детали.

Где установлен топливный фильтр?

Насчет места размещения фильтра тонкой очистки, мнения у автопроизводителей со временем изменились. Вначале все фильтры устанавливались под днищем автомобиля или в моторном отсеке и были легкодоступны для замены.

Затем (все чаще) фильтр стали устанавливать в топливный модуль. Такое решение, конечно, более компактно и удобно для автомобилей. Но замена фильтра либо не предусмотрена вообще, а только в составе модуля, либо предполагает большой объем работ по демонтажу и полной разборке модуля. Причем топливный модуль у некоторых автомобилей нельзя снять, не демонтировав бак, а это еще более грандиозная работа.

Возможные проблемы после замены топливного фильтра

Большая часть автомобилистов, после замены топливного элемента на многих автомобилях, в том числи и на Киа Сид, встречаются с распространенной проблемой — мотор либо не желает заводиться, либо не с первого раза. Причиной этой неисправности чаще всего становится уплотнительное колечко. Если после осмотра старого фильтра вы на нем нашли уплотнительное кольцо, то тогда закачанный бензин будет течь обратно, и насосу придется каждый раз закачивать его заново. При отсутствии или механическом повреждении уплотнительного кольца требуется заменить его новым. Без этой детали топливная система не будет функционировать в положенном режиме.

Три признака засоренного топливного фильтра

Вам пора сменить его, если ваш силовой агрегат работает уже не так ровно, как новый, если вы заметили резкое падение мощности, если расход топлива сильно повысился, по сравнению с номиналом в это время года.

Если загрязнение находится лишь на ранней стадии, то эти проблемы не будут так явно проявляться. У начинающих водителей могут возникнуть определенные сложности, опытные, конечно, заметят все это вовремя.

Если степень загрязнения достигла максимальной стадии, мотор просто не запустится.

И кроме замены фильтров, владельцу придется промывать мотор. Если пропустить этот момент, ремонт может стоить очень дорого.

Замена топливного фильтра «Киа Сид» 2008 и других моделей

В процессе технического обслуживания данного автомобиля это одна из самых простых операций. При этом, например, замена топливного фильтра «Киа Сид» 2011 полностью повторяет процедуру замены топливного фильтра «Киа Сид» JD.

https://youtube.com/watch?v=fomd4oVcc30

При работе с топливом нужно соблюдать особую осторожность. Поэтому при работе с насосным модулем автомобиль должен находиться в хорошо проветриваемом помещении

Кроме того, в непосредственной близости от места проведения работ должны располагаться огнетушитель и другие средства пожаротушения.

Инструменты

Приступая к замене топливных фильтров «Киа Сид» 2010 или других моделей производства Kia Motors Corporation («Рио», «Соренто», «Церато», «Спортейдж» и др.), нужно предварительно подготовить:

• новый фильтр тонкой очистки;
• новую сеточку для грубой фильтрации (при необходимости);
• отвертки (крестообразную и плоскую);
• набор головок;
• силиконовую смазку;
• небольшую емкость для слива остатков горючего из насоса;
• очиститель в аэрозольной упаковке.

Прежде чем начать работы, необходимо озаботиться наличием огнетушителя, защитных очков и резиновых перчаток. Это позволит уменьшить вероятность получения травм (ожогов, попадания топлива на руки и слизистую оболочку глаз). Кроме того, не забудьте снять клеммы с аккумуляторной батареи.

Разборка насосного модуля

Прежде чем добраться до фильтрующих элементов, необходимо извлечь из бака насосный модуль и разобрать его. Выполнить все операции, связанные с заменой топливного фильтра «Киа Сид» 2013, нетрудно, однако если нет достаточного опыта в проведении подобных работ, лучше воспользоваться пошаговой инструкцией:

Демонтируйте заднее сиденье. Под ковролином находится крышка, закрывающая доступ к насосному модулю.
Крышка закреплена 4 винтами, их необходимо открутить.
Снимите крышку и отсоедините разъем бензонасоса. Он зафиксирован защелкой, которую нужно будет отжать.
Запустите двигатель и дайте ему поработать на холостом ходу. При этом снизится давление в магистральном трубопроводе подачи горючего. Как только двигатель заглохнет, работу можно будет продолжить.
Расфиксируйте и снимите топливопроводы. Для этого поднимите фиксатор и нажмите на защелки

Вытягивая топливопроводы, соблюдайте осторожность — из шлангов может политься горючее.
Отверните 8 болтов, расположенных вокруг насосного модуля, и осторожно вытяните его наружу. При этом держите его таким образом, чтобы бензин выливался в бензобак, а не в салон

Старайтесь не задеть поплавок и датчик уровня. Оставшееся в модуле горючее слейте в подготовленную емкость.
Положите модуль на стол и отсоедините имеющиеся разъемы.
Извлеките обратный клапан. Он находится непосредственно над фильтром, для его извлечения нужно освободить две защелки. Уплотнительное кольцо должно остаться на клапане.
Отщелкнув 3 пластмассовых защелки, освободите нижнюю часть корпуса.
Аккуратно отсоединив фиксатор, снимите верхнюю крышку и отсоедините от нее патрубок, зафиксированный защелками. Проследите, чтобы при этом не потерялось уплотнительное кольцо. При повреждении его придется заменить новым.
Извлеките использованный фильтр, отсоединив гофрированный шланг. Аккуратно вставьте в освободившееся место новый элемент.
Сеточку грубой очистки тщательно прочистите или замените новой.

Собирают насосный модуль в обратном порядке. Устанавливая детали на свои места, не забудьте удалить имеющиеся на них загрязнения. На все резиновые прокладки нанесите силиконовую смазку.

Замена топливного фильтра «Киа Сид» 2014-2018 годов выпуска (второе поколение) и моделей третьего поколения, находящихся в производстве до настоящего времени, осуществляется по одному и тому же алгоритму.

Установка насосного модуля на место

Собрав насосный модуль, проверьте, не осталось ли у вас «лишних» деталей. Убедившись, что все детали находятся на своих местах и надежно закреплены, аккуратно опустите модуль внутрь бензобака

Обратите внимание на то, что пазы, имеющиеся на бензобаке и на крышке насосного модуля, должны быть совмещены. Затем, нажав на крышку последнего, закрепите модуль штатным крепежом (8 болтов)

Осуществляя замену фильтров своими руками, потратиться придется только на расходные запчасти:

• 1200-1400 руб. за оригинальный топливный фильтр и 300-900 руб. за его аналог;
• 370-400 руб. за фирменную и 250-300 руб. за неоригинальную сеточку для грубой очистки топлива.

Снятие топливного фильтра Киа Сид

1. Чтобы получить доступ к фильтру откидываем задний диван, а так же снимаем вырезанную обшивку.

2. Откручиваем 4 винта лючка за которым скрывается топливный насос с фильтром.

3. Отсоединяем разъем питания топливного насоса.

4. Перед дальнейшей работой вычищаем от пыли и мелкого мусора крышку бензонасоса.

5. Снимаем топливную трубку которая идет на бензонасос. На трубке сжимаем синие фиксаторы и стягиваем. Желательно перед снятием трубки сбросить давление в системе.

6. Выкручиваем 8 болтов крепления топливного насоса. Болты под головку на восемь.

7. Не спеша вытягиваем бензонасос чтобы слился бензин.

После того как бензин стечет, вытягиваем насос и переворачиваем над какой-то посудиной, так точно вытечет весь бензин и не загадит вам стол.

8. Отключаем 2 разъема. Один от крышки другой от насоса.

Еще отщелкиваем обратный клапан (он на двух защелках) и аккуратно извлекаем вверх.

Во время извлечения не потеряйте уплотнительное кольцо.

9. Снимаем трубку обратного клапана.

10. Демонтируем низ корпуса топливного насоса. Он удерживается на трех пластмассовых защелках.

11. Далее нужно демонтировать верхнюю крышку топливного насоса. Для этого нужно снять фиксатор с направляющей.

12. Аккуратно поддеваем отверткой защелки трубки и стягиваем ее вверх. Поддевать и тянуть нужно одновременно.

Не потеряйте уплотнительное кольцо внутри трубки.

13. Тянем фильтр вверх, и одновременно отсоединяем две защелки чтобы отделить фильтр от корпуса.

14. Извлекаем фильтр вверх.

15. Перед сборкой советую почистить фильтр сетку на бензонасосе.

Замена топливного фильтра

Набор необходимых инструментов для извлечения и замены топливного модуля Киа Сид состоит из:

1) 10-миллиметровой торцовой головки;

2) Крестовой отвертки;

3) L-образного воротка;

Также понадобится удлинитель и резервуар для остатков топлива.

Меняйте фильтр в одежде из натуральных материалов, в которой не скапливается статический заряд. По возможности избавьтесь от всего, что может дать искру

В мерах предосторожности клемма аккумулятора может быть снята

Проводите работы в хорошо проветриваемом помещении.

Сброс давления в системе

Обратите внимание: если замена топливного фильтра Киа Сид 2011 проводится на еще не остывшем двигателе, давление в узле питания нужно снизить вручную. Для этого следуйте инструкции:. 1) Включите нейтральную передачу, затяните ручник

1) Включите нейтральную передачу, затяните ручник.

2) Заглушите мотор, откройте капот.

3) Скиньте клемму «минус» с АКБ.

4) Откройте монтажный блок предохранителей, сняв крышку с фиксаторов.

5) Избавьтесь от предохранителя, отвечающего за питание топливного насоса (обозначен маркировкой F/PUMP).

6) Верните клемму на аккумулятор и запустите ДВС. Через несколько минут топливо полностью выработается из рампы, о чем просигнализирует заглохший мотор.

7) Поверните ключ в зажигании и дайте стартеру покрутиться пару секунд. После этого горючее будет окончательно сброшено.

8) Достаньте ключ.

После сброса давления в системе питания Kia Ceed 2017 можно приступать к разъединению топливопроводов.

Извлечение модуля подачи и уровня бензина

Прежде чем приступить к замене топливного фильтра Kia Ceed JD или ED, освободите доступ к модулю.

1) Чтобы добраться до люка, поднимите подушки заднего ряда кресел и открутите отверткой шурупы, которые находятся за обшивкой сидений Киа Сид.

(ссылка на источник фото)

2) Сдвиньте крышку, снимите жгут проводов.

3) Очистите люк бензобака от загрязнений. При открытии внутрь бака не должен попасть мусор.

(ссылка на источник фото)

4) Маленькую емкость, впитывающий кусок ткани устанавливаем под магистраль, через которую подается топливо в двигатель Киа Сид 2012.

5) Когда разъем подающего канала будет снят, под давлением топливо внутри польется наружу. Подвигаем разъем в направлении пропускного патрубка, а затем нажатием фиксатора демонтируем разъем. Даем топливу стечь в емкость, очищаем поверхность от остатков, выкручиваем болты, на которых крепится крышка (8 штук по кругу).

(ссылка на источник фото)

6) Вынимаем картридж. Для удобного демонтажа наклоните фильтрующую сетку с поплавком датчика, измеряющего количество топлива.

Разборка и смена фильтров

Приступаем к замене топливного фильтра Kia Ceed. Порядок замены элемента:

1) Избавьтесь от металлической крышки.

(ссылка на источник фото)

2) Для снятия металлического обода отожмите ушки с пластиковых фиксаторов по обе стороны картриджа Киа Сид 1 или 2.

3) Внешний длинный сетчатый фильтр демонтируется нажатием двух пластиковых стопоров, которые расположены на корпусе картриджа вверху и внизу.

(ссылка на источник фото)

4) Чтобы отсоединить подающий шланг, также нажмите на пластиковые стопорные фиксаторы внизу модуля.

5) Отсоединяем жгут проводов на крышке.

(ссылка на источник фото)

6) Избавляемся от клапана.

7) Снимаем провода, обеспечивающие бензонасос Ceed питанием (отмечены красным кружком) и разъединяем три пластиковых крепления на корпусе отстойника (синие).

(ссылка на источник фото)

8) Достаем картридж с внутренней фильтрующей сеткой и протираем поверхность корпуса от загрязнений.

9) Отсоединяем сидящий на стопорах шланг подачи топлива.

(ссылка на источник фото)

10) Избавляемся от верхней крышки, металлические направляющие которой зафиксированы стопорами.

11) Разводим пластиковые лапки, извлекаем фильтрующий картридж. Часто старый очистительный компонент вынимается с резиновой прокладкой и шайбой внутри. Достаньте их, верните на посадочное место на бензонасосе (без них двигатель Kia Ceed 2018 не запустится).

(ссылка на источник фото)

12) Снимите внутренний сетчатый фильтрующий элемент со штока бензонасоса;

(ссылка на источник фото)

13) Установите новые фильтры и соберите все демонтированные элементы.

Самостоятельная замена топливного фильтра на Kia Ceed

Актуальная работа для автовладельца одноименной марки – замена топливного фильтра на Kia Ceed. Работа сопряжена с определенными трудностями, однако она вполне по силам любому автолюбителю, который не пугается работать руками. Отметим, что навыками подобных действий должен обладать любой владелец этого авто – увы, качество топлива нередко оставляет желать лучшего.

Замена топливного фильтра на Kia Ceed практически ничем не отличается от аналогичного процесса для иных марок. поэтому опытные автомобилисты, знакомые с данной манипуляцией, без труда осуществят замену. Своеобразие – только в расположении детали, однако ознакомление с инструкцией и настоящим руководством мгновенно снимает вопрос.

Замена топливного фильтра

Обеспечиваем доступ к детали. Для этого, откинув заднее сиденье, убираем ковровое покрытие. Видим запорную крышку, закрепленную на четыре самореза, выворачиваем их. Производим отстыковку топливного насоса путем нажатия на соответствующую защелку.

Предварительно необходимо простелить ветошь: остаточное давление в системе провоцирует вытекание топлива.

Крышку насоса настоятельно рекомендуется очистить от остатков топлива и иных ненужных элементов.

При отстыковке топливопроводов предварительно поднимаем вверх фиксатор (он оранжевого цвета), затем путем нажатия на специальные защелки отсоединяем насос от топливной системы. Защелки – голубого цвета, они легко реагируют на нажатие пальцами. Желательно производить отстыковку двух топливопроводов одновременно – так удобнее.

Теперь нужно разобрать бензонасос. Для доступа к его «внутренностям» нужно снять крышку. Она крепится 8-ю болтами с головками на 8. Используем торцевой ключ или головку

Можно достать бензонасос из бака, но при этом необходимо соблюдать осторожность – ни в коем случае не повредить сетку и поплавок от датчика, показывающего уровень топлива

Рекомендуется извлекать бензонасос под наклоном, чтобы часть топлива вылилась обратно в бак. Полностью извлеченный бензонасос в перевернутом положении оставляем на некоторое время над любой емкостью, чтобы полностью удалить из него остатки топлива.

Последующие действия состоят в разборке бензонасоса и снятии топливного фильтра. Вначале необходимо отсоединить два разъема: один – от крышки топливного насоса, другой – от двигателя бензонасоса.

Там имеется обратный клапан, который нужно осторожно разблокировать, отсоединив металлическую скобу

Затем клапан извлекается из фильтра – при этом обращаем внимание на уплотнительное кольцо (его нельзя потерять)

Отсоединение нижней части корпуса насоса производится разблокировкой защелок (3 шт.). Затем снимается верхняя крышка (целесообразно в качестве вспомогательного инструмента использовать тонкую отвертку), фиксатор придерживаем рукой (есть опасность уронить его), после чего производим расстыковку патрубка верхней крышки (отделяем от топливного фильтра)

Здесь также мобилизуем внимание: важно не потерять уплотнительное кольцо

Фильтр крепится на двух защелках, открываем их. Теперь можно извлечь фильтр, потянув его вверх. Операция по демонтажу топливного фильтра завершена. Сборка – установка нового топливного фильтра – производится в обратной последовательности.

Полезный совет: перед началом сборки нужно нанести тонкий слой силикона или литола на уплотнительные резиновые детали, извлеченные в процессе разборки – это способствует их лучшей «усадке» в пазы.

Ознакомившись с вышеприведенным руководством, делаем однозначный вывод: замена топливного фильтра на Kia Ceed не представляет из себя ничего сложного, она требует аккуратности и продуманности действий. Впрочем, эти качества будут нелишними при выполнении любого ремонта.

Срок службы

Неопытные водители ошибочно считают, что заводской топливный фильтр рассчитан на весь период эксплуатации автомобиля. Однако это далеко не так — даже в перечне регламентных работ автомобиля «Киа Сид» указана периодичность его замены. Менять элементы, фильтрующие топливо, надлежит не позже, чем через:

• 60 тыс. км — для бензиновых двигателей;
• 30 тыс. ка — у дизельных моторов.

На практике эти данные могут быть значительно уменьшены, особенно если принять во внимание низкое качество отечественного горючего

В автомобилях прошлых лет выпуска топливный фильтр располагался в легко доступных местах (под капотом или на днище автомобиля). При этом водители могли с высокой степенью достоверности определить его состояние и принять решение о необходимости замены. В моделях последних лет выпуска фильтрующий элемент расположен внутри бензобака, и для того чтобы определить, пора его менять или нет, водителю приходится постоянно наблюдать за тем, как ведет себя его автомобиль.

Немного о предназначении

Уже из названия не трудно догадаться, что компонент выполняет фильтрацию топлива. Любой бензин и дизель даже от самых крупных компаний имеет в составе различные примеси. Боле того, во время транспортировки или переливаний в состав могут попадать мелкие загрязнения, песок и мусор. Все это из бензобака направляется в мотор и прямо в цилиндр. Некоторые частицы сгорают, другие превращаются в слой нагара, нарушая эффективную работу мотора.

Чтобы минимизировать попадание загрязнений в двигатель, был создан топливный фильтр. Он содержит в себе специально уложенную фильтрующую бумагу, которая эффективно останавливает крупные и мелкие частицы. Такое «процеживание» позволяет существенно повысить качество топлива. Однако это только при условии, что фильтр полностью исправен и не изношен.

Некоторые водители считают, что фильтр с завода предназначен на весь срок эксплуатации авто. Это ошибочное мнение. Подумайте, если вы регулярно меняете масляный и воздушный фильтры, то чем отличается от них топливный. А учитывая иногда крайне неудовлетворительное качество отечественного бензина, говорить о бесконечном ресурсе топливного фильтра будет глупо.

Авто за весь срок службы потребляет огромное количество топлива. Если взять расход 10 литров на 100 километров, то только за гарантийный период в 100 тысяч километров машина израсходует 10 тысяч литров. И все эти объемы пройдут через один единственный фильтрующий модуль.

Когда нужно менять фильтр

В первую очередь, конечно же, стоит обратиться к регламенту. В технической документации к транспортному средству указано, что для бензиновых моторов фильтр нужно менять каждые 60 тысяч километров, а для дизельных двигателей этот показатель в 2 раза меньше – 30 тысяч. Эти данные – только ориентировочные показатели. При регулярном использовании низкокачественного топлива фильтр может износиться уже на 40 тысячах. Некоторые водители без каких-либо явных проблем ездят на одном фильтре (для бензина) до 80-100 тысяч. Если автомобиль новый, то замену должны провести на ТО-4.

В действительности все зависит от условий эксплуатации, поэтому водителям обязательно необходимо наблюдать за поведением автомобиля.

Описание замены топливного фильтра на Kia Ceed

Знатоки вождения, имеющие многолетний опыт общения с автомобилями рекомендуют ставить новый фильтр через 15 тысяч километров пробега. Это не позволяет засоряться форсункам и продлевает их эксплуатационный период.

Этапы замены:

• Первым делом сбрасывают лишнее давление в топливной системе. Для этого запускают мотор и вытаскивают предохранитель топливного насоса. Двигатель в скором времени заглохнет.
• Снимают подушку на заднем сидении и откручивают винты крепления крышки фильтра.

• Отключают клеммы аккумуляторной батареи, снимают жгут электропроводки в сторону.
• Очищают шланги и места их присоединения от грязи, чтобы случайно она не попала внутрь бензобака.
• Небольшим усилием на защелку снимается шланг подачи топлива с конструкции модуля.

Выкручивают крепежные винты и снимают пластину топливной секции.

Теперь вынимают блок фильтра из бака

Это надо делать осторожно, чтобы не повредить поплавок ДУТ

Далее приступают к снятию фильтрующих компонентов: отсоединяют клеммы электропитания;

снимают обратный клапан;

снимается нижняя часть корпуса фильтра;

далее отсоединяется верхняя крышка и средняя часть модуля, разжав металлические направляющие;

снимается гофрированный топливопровод;

отжимая пару защелок, вынимают фильтр тонкой очистки;

• нельзя забывать об уплотнительном манжете, который может пригодиться для нового фильтра;
• в качестве фильтрующего элемента грубой очистки используется сеточка, которая снимается путем разжатия защелок;

далее все собирают в обратном порядке.

После того, как вся конструкция будет готова к использованию, необходимо наполнить бензонасосом топливом. Для этого включают зажигание 3 раза продолжительностью в 5 секунд.

Выбираем топливный фильтр

Третьего дня в очередной раз заменил салонный фильтр болида. Концепцию замены по регламенту — раз в 15 тысяч километров — на качественные дубликаты, сменил на идею замены дважды в год. Дубли при этом решил подбирать из доступных.

Виной тому, во-первых, довольно конские цены на хорошие аналоги типа MANN, KNECHT/MAHLE и иже с ними. Во-вторых, загрязненность фильтра после восьми-десяти тысяч пробега по нашим дорогам такова, что эффективность климатической установки машины падает радикальным образом. Особенно этот эффект заметен, если на долю фильтра выпал пробег в период высыхания весенней грязи.

Как видим, разница между аналогом от KNECHT/MAHLE (который, кстати, идет на многие конвейеры, в т.ч. Шкоды) и оригиналом — смешные 100 рублей. При этом стоимость обоих фильтров высоковата. Зато отечественный TSN можно поменять четыре раза за те же деньги или пару раз взять китайский JAPANPARTS.

TSN 97548, взятый в прошлый раз

Сделаю отступление: многие заметят, что в списке нет ни одного угольного фильтра. Сделано это с умыслом, потому как я твердо уверен, что такие фильтры — чистой воды развод покупателей.

Они мало задерживают запахи, а эффективность угля, покрытого слоем пыли очень сомнительна, равно как и его ресурс. Для контрольной проверки на ТО-2 купил угольный салонный фильтр от TSN, и за семь тысяч пробега окончательно подтвердил свою уверенность.Так вот, про салонник от JAPANPARTS.

Фильтр качественно упакован в картонную коробку и затянут пленкой.О месте происхождения остается только догадываться, ибо на ярлыке указан адрес учредителя — Италия, а далее — красная надпись «Сделано за пределами ЕС».

Замена салонного фильтра на KIA Ceed JD предельно проста, с ней справится любой автовладелец. Для ее выполнения нужно освободить бардачок. Затем слева и справа повернуть против часовой стрелки упоры и вынуть их. Далее, снаружи бардачка, с правой стороны снимаем с оси амортизатор и откидываем ящик до упора вниз.

На дальней стенке видим заглушку, по бокам которой две защелки, открывающиеся простым сдавливанием. За этой крышкой открывается посадочное место фильтра. Старый вынимаем, новый вставляем и собираем в обратной последовательности.

Так вот, новый фильтр действительно оказался чуть шире детали от TSN, его размеры заявлены как 240х200х19,5 мм. Кроме того, он оказался длиннее (имею ввиду его длину от крышки до задней стенки посадочного места). Нагляднее — на фото.Эта особенность, с одной стороны, обеспечивает более плотное прилегание по бокам, с другой — необходимость тщательно попадать в пазы на дальней стороне коробки.

«Ухо» у нового фильтра отрезал, чтобы не подворачивать. Крышка закрылась с заметным, но не критичным, натягом.upd 10.11.2016: Как выяснилось, из-за чуть большего размера фильтр сурово сплющило в посадочном месте. Через 7500 км после установки извлек его вот в таком состоянии:Понятное дело, рекомендовать указанный артикул к установке не могу. Единственная печаль — я в свое время купил таких два. Поставлю второй, а ему на замену будет PMAP24 от PARTS MALL.

Покупка фирменного фильтра – верное решение, но водители не всегда к нему прибегают. Во многом из-за высокой стоимости, ведь рынок предлагает несколько аналогов по более привлекательной цене. В этот список можно отнести:

• Yuil YFHY036;
• Jakoparts J1330522;
• INTERCARS B303330EM;
• Nipparts N1330523.

Цена на аналоги варьируется от 300 до 900 рублей, но будьте готовы, что срок службы и эффективность подобных фильтров будут намного хуже.
