Настройка сигнализации томагавк 434mhz frequency

Как сбросить настройки и устранить неисправности на сигнализации Томагавк 9010?

Самые частые неисправности и их устранение

В системе Томагавк 9010 могут возникнуть ошибки, препятствующие ее использованию в штатном режиме.

К причинам, вызывающим неполадки этой системы, относятся:

• вышедшая из строя батарейка;
• нахождение автомобиля в зоне радиопомех;
• отсутствие условий для передачи волны;
• износ самой охранной системы;
• нарушение синхронизации автомобиля с дистанционным пультом.

На видео краткий обзор модели 9010. Предоставлено каналом Алексей Виселовский.

Батарейка вышла из строя

Это самая распространенная и легко устранимая проблема. Возможно, батарейка разрядилась, о чем можно догадаться заранее по потускневшему экрану пульта. Также причина может быть в неправильно установленном элементе питания.

Производитель рекомендует использовать для замены элемента питания в брелке Tomahawk 9010 алкалиновые батарейки типа ААА.

Для решения вопроса пользователю нужно вытащить и переустановить батарейку. Если это не устраняет проблему, то поменять ее на новую.

Правильная замена батарейки в Томагавк 9010:

1. Открыть крышку брелка.
2. Извлечь старую батарейку.
3. Нажать кнопку открытия багажника.
4. Вставить новую батарейку.
5. Закрыть крышку брелка.
6. Нажать кнопку открытия багажника.

Нажмите кнопку открытого багажника Вставьте новый элемент питания

Нахождение в зоне радиопомех

Нахождение рядом с машинами инкассаторов или вблизи аэропортов и торговых центров может вызвать радиопомехи — параметр, препятствующий нормальной работе системы Томагавк.

В этом случае попробуйте ряд действий:

• поднесите брелок как можно ближе к месту датчика охранной системы;
• нажмите кнопку Override;
• эвакуируйте машину из зоны радиопомех на расстояние 200 метров.

Нет условий для передачи волны

Во время сильных морозов напряжения на аккумуляторе автомобиля может оказаться недостаточно для того, чтобы произвести автозапуск или разблокировать двери. В этой ситуации поможет только решение вопроса с неисправным аккумулятором, его необходимо зарядить.

Также возможно повреждение самого брелка, что происходит из-за частых непроизвольных нажатий, в этом случае потребуется его ремонт.

Износ охранной системы

Со временем охранная система изнашивается — появляются механические поломки приемной антенны передатчика, а также износ самого брелка или блока. К сожалению, в этом случае устранять неполадку можно только заменой либо ремонтом в сервисном центре устройств. Производить такие ремонтные работы самостоятельно не рекомендуется.

Если у вас имеется запасной брелок, подключите его к системе:

1. Включите зажигание, не заводя двигатель.
2. Зажмите комбинацию кнопок «открытие багажника», «включение тихой охраны» и «override». Система выдаст 5 звуковых сигналов.
3. Отпустите зажатые кнопки.
4. Снова зажмите кнопки «открытие багажника» и «включение тихой охраны». Поворотные огни несколько раз мигнут. Система автоматически запрограммирует новый брелок.

Нарушения в синхронизации пульта с автомобилем

В ситуации, когда брелок потерял связь с автомобилем и управление сигнализацией стало невозможным, придется открыть авто ключом и воспользоваться функцией аварийного отключения.

Очередность действий для аварийного отключения:

1. Открыть автомобиль ключом.
2. Произвести запуск зажигания.
3. Нажать кнопку Override 4 раза.
4. Выключить зажигание.

За этими действиями последуют два звуковых сигнала и двойное мигание огней автомобиля, обозначающие аварийное отключение сигнализации. Если этот способ не помог, значит, система неисправна. Необходимо обращаться в сервисный центр для того, чтобы отремонтировать сигналку или выполнить регулировку настроек.

Инструкция, как сбросить настройки на заводские

Для того чтобы сбросить настройки системы Томагавк 9010 на заводские, согласно руководству по эксплуатации, рекомендуется проделать следующее:

1. Включить зажигание.
2. Нажать кнопку Override 10 раз.
3. Выключить зажигание (подтверждение — 10 звуков сирены).
4. Нажать кнопку Override 1 раз (подтверждение — 1 звук сирены).
5. Нажать кнопку с изображением замочков на брелке.
6. Включить зажигание. Габаритные огни вспыхнут 5 раз. Все манипуляции следует производить без задержек.

Сброс настроек Томагавк 9010 на заводские не рекомендуется делать самостоятельно, для этого лучше обратиться к квалифицированным специалистам.

Инструкция по эксплуатации

В соответствии с инструкцией по эксплуатации настройка основных функций и таймеров осуществляется с помощью основного брелока с экраном. Чтобы включить или выключить режим охраны, следует нажать на 1 из брелоков клавишу со значком замка. Сигнальный светодиод на авто будет моргать 1 раз в секунду. Чтобы включить режим «Анти-Захват», когда двигатель запущен, следует нажать одновременно кнопки управления охраной и багажником на брелоке к сигнализации Томагавк 434 MHZ Frequency. Через 30 секунд заблокируется стартер, и включится режим тревоги.

Обозначение символов и кнопок

Кнопки включения и отключения режима охраны и автозапуска находятся на лицевой стороне брелока рядом с дисплеем. Остальные 3 кнопки — на одной из боковых граней корпуса. Клавиша с буквой «Т» предназначена для перехода в режим установки параметров сигнализации или переключения подсветки экрана брелока.

Кнопка со значком багажника используется для проверки состояния сигнализации, а также управления замком багажника. Клавиша с символом ключа позволяет дистанционно запустить или остановить мотор вручную. Значок кувалды на дисплее указывает на срабатывание датчика удара. Режим «Оверрайд» обозначен иконкой с 2 буквами Z. Пиктограмма машины показывает, какие двери открыты.

Программирование нового брелка

Чтобы привязать новый брелок к сигнализации Tomahawk 434 MHz Frequency, потребуется нажать семикратно кнопку «Оверрайд», а затем сразу включить зажигание, повернув ключ. Прозвучат 7 подтверждающих сигналов штатной сирены. На привязываемом брелоке удерживаются кнопки с символами замка и ключа, пока не появится однократный сигнал сирены и динамика коммуникатора. После отключения зажигания о выходе из режима привязки оповестят 5 световых сигналов.

Как настроить автозапуск

Машину с механической трансмиссией необходимо подготовить, прежде чем настроить автозапуск на сигнализации Томагавк. Для этого нужно при запущенном моторе поднять рычаг ручника и нажать на брелоке кнопку с символом ключа, после чего следует выключить зажигание. Чтобы включить автоматический запуск по времени, потребуется нажимать и удерживать кнопки со значками ключа и приглушения звука. Сразу после этого двигатель будет заведен, а время его работы может конфигурироваться.

Автоматический перезапуск будет осуществляться через заданные интервалы. Для их установки нужно нажать кнопку блокировки или разблокировки авто не позднее 5 секунд после активации автозапуска, если нужно запускать мотор каждый час. Кнопка с символом ключа задает интервал в 2 часа. Клавиша дополнительного канала устанавливает интервал в 4 часа, а беззвучного режима — позволяет запускать мотор каждые 12 часов.

Также есть возможность сконфигурировать автозапуск по температуре. Для этого необходимо подключить приобретаемый отдельно датчик параллельно концевому выключателю капота. Включение автозапуска по температуре осуществляется нажатием и удержанием кнопок со значками ключа и багажника.

Как снять почасовой автозапуск

Когда нужно перевести управление зажиганием с автосигнализации МГц 434 на ключ, необходимо убрать почасовой автозапуск мотора. Для этого потребуется одновременно нажать и удерживать кнопки управления охраной и с символом ключа. Динамик брелока и сирена подадут подтверждающий сигнал. Значок часов, указывающий на режим автозапуска, исчезнет с дисплея коммуникатора. После этого можно будет заводить и останавливать мотор ключом зажигания.

Сброс настроек

Tomahawk 434 имеет специальную возможность сброса параметров. Она может пригодиться, когда сигнализация работает некорректно. Чтобы выполнить сброс охранной системы с автозапуском по инструкции по применению, следует вначале отключить зажигание. Затем 9 раз нажимается кнопка «Оверрайд». Следующий этап сброса настроек — это включение зажигания, после чего раздадутся 9 сигналов сирены.

Затем нажимается еще раз кнопка «Оверрайд», а вслед за ней — клавиша блокировки на брелоке. Кроме того, есть возможность выполнить сброс настроек автоматического запуска. Эта процедура выполняется так же, как восстановление заводской конфигурации, но в этом случае клавиша «Валет» нажимается 10 раз.

Инструкция по применению

Обозначения кнопок и символов на брелке

Видео «Как настроить автоматический пуск по таймеру?»

Комментарии и Отзывы

Технические характеристики

Максимальная дальность связи между брелоком с двухсторонней связью и сигнализацией Tomahawk 434 составляет 1200 м, а при использовании резервного коммуникатора — не более 15 м. Потребляемый в режиме ожидания ток составляет не более 16 мА. Номинальное напряжение питания — 12 В. Длительность импульса тока по каналу моторедукторов центрального замка может принимать значения 800 миллисекунд, 10 или 30 секунд.

Комплектация

Охранная система Tomagawk 434 (TZ9010) поставляется вместе со следующими модулями и аксессуарами:

• основной блок с микропроцессором и встроенными реле;
• концевой выключатель для защиты капота;
• приемопередатчик для двухсторонней связи с клейким креплением;
• датчик удара с 2 регулируемыми уровнями чувствительности;
• брелок с двухсторонней связью, 5 кнопками и цветным экраном;
• секретная кнопка включения режима «Оверрайд»;
• сигнальный светодиод;
• влагозащищенный пульт с односторонней связью, 4 кнопками и передатчиком низкой мощности.

Для упрощения подключения прилагается полный комплект проводки с предохранителями и соединителями.

Самостоятельное программирование нового пульта Томагавк

Осуществить настройку коммутатра для сигнализаций семейства Tomahawk не представляет особой сложности. Практически все коммуникаторы этой линейки осуществляют работу на радиочастоте в 433 MHz. Для программирования брелоков проворачивают зажигание во включенное положение, однако двигатель не заводят.

Кнопку режима OVERRIDE удерживают в нажатом состоянии, пока охранная система не издаст 4 звуковых сигнала. Затем клавишу настроек отпускают и одновременно нажимают на брелке клавиши с маркировкой «открытия багажника» и «управления звуком». Их нужно удерживать до момента сигнала сирены.

Для первого пульта сигнал должен прозвучать единожды, соответственно 2-го, 3-го, 4-го — 2, 3 и 4 раза. Чтобы брелки записали код, не следует предпринимать никаких действий в течение определённого количества времени в зависимости от модели.

Следует отметить, что некоторые брелки являются взаимозаменяемыми. Например, пульт от Tomahawk 7010 совместим с коммуникаторами TZ-9030, TW-9020, TW-9030, LR-1010LC, TW-4000.

Принцип прописывания брелоков

Независимо от разновидности сигнализации, программирование выполняется через кнопку Оверрайд. Для этого следует зайти в режим программирования и выполнить последовательность действий, описанную в заводской инструкции.

Особенности программирования пульта сигнализации Томагавк разных моделей

Брелки из разных серий сигнализаций записываются в память устройства по-разному. Для моделей 4000, 7020, 9020, 1010, 9030 актуальна процедура.

1. Выключить зажигание.
2. Клацнуть на Оверриде требуемое количество раз.
3. Включить зажигание.
4. Ввести определенную комбинацию на брелке.

При этом, следует учитывать, что независимо от модели, если брелки не будут прописаны во время их программирования, они будут забыты системой и утеряют свою актуальность.

Программирование дополнительных брелоков

На самых распространенных модификациях устройств, прописывание дополнительных пультов происходит так:

• включить зажигание;
• удерживать Оверрайд;
• дождаться ответа системы в виде 4 чирпов;
• ввести необходимую комбинацию на пульте.

Так можно прописать дополнительные пульты управления.

Основные возможности

Функциональные возможности модели:

1. Антиграббер и антисканер. Эти функции обеспечивают защиту передающихся сигналов между пультом и процессорным модулем от перехвата и взлома.
2. Наличие обратной связи. Опция позволяет упростить использование и управление сигналкой. Информация о состоянии выводится на дисплей пульта.
3. Несколько охранных зон. Обеспечивают защиту капота, дверных замков, багажника, а также зажигания.
4. Дополнительная блокировка мотора. В случае взлома и попытки угона двигатель машины блокируется.
5. Двухэтапное выключение защитного режима.
6. Допускается подключение дополнительных контроллеров.
7. Наличие трех дополнительных каналов для настройки.
8. Возможность автоматического запуск мотора.
9. Автоматический обход нерабочих зон при активации защитного режима.
10. Допускается организация функции комфорт. При ее использовании автовладелец может отключить защитный режим, не используя пульт.
11. Защита от ложных включений сирены.
12. Режим Анти-хайджек. При правильной настройке функция позволит произвести блокировку мотора в случае разбойного нападения на водителя. Опция интеллектуальная, благодаря работе датчиков, монтирующихся на педали тормоза и рычаге стояночного тормоза, позволяет распознать, когда водителя силой выгнали из автомобиля.
13. Возможность удаленного отключения контроллера чувствительности по зонам.
14. Подсветка дисплея. Делает управление сигналкой более удобным.
15. Режим вибрации. Если потребитель не хочет, чтобы пульт управления издавал звуковые мелодичные сигналы, он может отключить звук и включить вибрацию. Судя по отзывам, это увеличивает ресурс эксплуатации батареек в коммуникаторе.
16. Возможность блокировки кнопок пейджера. Это позволит исключить случайное нажатие клавиш в кармане потребителя.
17. Опция контроля температуры как в салоне машины, так и силового агрегата.
18. На дисплее пейджера отображается индикация заряда батарейки, что позволяет потребителю своевременно произвести замену элемента питания.

Видео инструкция

Автор материала: Думченков Михаил

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Задать вопрос автомеханику

• Новинки авто 2020
• Новые автомобили 2021
• Тест-драйвы
• Джипы
• Кроссоверы

• Ремонт и обслуживание
  • Двигатель
  • Ходовая часть
  • Электрооборудование

• Сигнализации
• Прикуриватели
• Обзоры автомобилей
• Фото и видеогалереи
• Новости
• Шины
• Машины знаменитостей

2020 Daciaclubmd.ru. Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.

Источник

Поломки и их устранение

Любая система, равно как и Томагавк 434 mhz frequency может со временем глючить, ломаться. Некоторые неисправности можно решить самостоятельно:

• автомобиль не реагирует на брелок. Возможно, вокруг много помех и антенна плохо ловит связь. Рекомендовано сократить дистанцию. Также требуется проверить состояние батарейки ААА и, в случае необходимости, заменить её. Если проблема не исчезла, требуется заново привязать пейджер;
• программные глюки исправляются при помощи отката на проверенные версии прошивки. Ошибки являются признаками «сырой» системы;
• частое срабатывание сигнализирует о необходимости настройки датчика удара;
• при самостоятельном открывании, запирании дверей рекомендуется проверить исправность концевых выключателей.

Программные глюки, системные ошибки исправляются мастерами со специализированным оборудованием непосредственно в сервис-центрах.

Виды и модели

Компания Томагавк выпускает сигнализации для разных потребителей. В ассортименте есть противоугонные системы, как для машин высокого класса, например, элитная X5, так и для среднего класса. Они отличаются набором функций и, соответственно, ценой.

TZ-9010

Данная сигнализация, кроме основных, оснащена следующими функциями:

• автозапуском;
• антиграббером;
• антисканером;
• защитой от ложных срабатываний.

При возникновении проблем с автомобилем система предупреждает водителя. Одним из важных преимуществ является функция самодиагностики. Если обнаружена неисправность, система предупредит владельца.

TZ-9020

У данной модели к функциям, перечисленным выше, добавлена энергонезависимая память. Это означает, что система будет помнить все настройки даже при отключении питания. Еще одним приятным плюсом является наличие иммобилайзера.

Охранная система TZ-9020

TZ-9030

Данная модель сигнализации Томагавк имеет расширенный радиус действия, который составляет около 1200 метров. Есть функция открытия багажника на расстоянии и блокировки двигателя при несанкционированном запуске.

TW- 7000

Хотя модель снята давно с производства, в свое время она была установлена на многие машины и до сих пор этими устройствами пользуются благодаря их возможностям:

• поиск угнанной машины;
• защита от нападений, оповещение водителя;
• защита от ложных срабатываний.

Система имеет отличную защиту от взлома, автоматически переходит в режим охраны.

434 mhz

Сигнализация 434 mhz относится к бюджетным моделям, но при этом оснащена полным набором функций для удобства пользования. Брелок имеет систему двусторонней связи, способен принимать информацию на расстоянии более километра. У автосигнализации Томагавк 434 mhz frequency инструкция по применению такая же, как у других моделей, поэтому настроить ее легко, имея опыт с настройки других моделей.

Как определить модель по брелоку?

Комплекты охранной системы Томагавк оснащены брелоками с пятью кнопками.

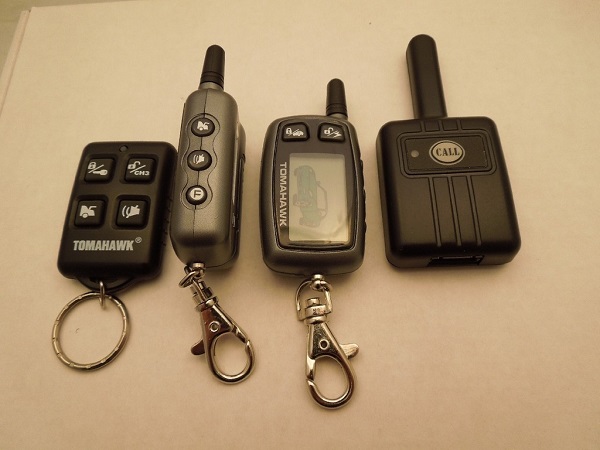

Виды брелоков Томагавк

На них нанесен логотип компании. Каждая модель имеет отличия, которые касаются и брелока.

Узнать подробности можно из руководства, но существует несколько методов, по которым можно определить модель и вид сигнализации:

• на брелоке с обратной стороны или в отсеке, где находятся батарейки, есть надпись и маркировка;
• сведения о модели и марке сигналки можно найти на основном блоке;
• брелоки отличаются формой, размерами, расположением антенны и дисплея.

Брелок сигнализации Томагавк имеет классическую форму с эмблемой компании в виде головы индейца с оперением.

Как установить сигнализацию?

1. На первом этапе рекомендуется подключить все элементы сигнализации к блоку управления и 12-вольтному источнику питания. Нужно проверить работу системы, реагирует ли она на отправку команд с брелока. Если да, то можно приступать к дальнейшей установке.
2. Производится монтаж блока управления в салоне машины. Следует расположить устройство за приборной комбинацией, это позволит обеспечить минимальную длину проводов при подключении. Фиксация модуля осуществляется на ровной поверхности. Для того, чтобы защитить устройство от вибраций и влаги, его можно дополнительно обмотать целлофаном и поролоном.
3. На остеклении авто устанавливается трансивер. Его фиксация выполняется с применением клея или двусторонней наклейки. Рабочую поверхность стекла следует заранее зачистить и обезжирить. Нельзя скручивать кабель для трансивера в бухту, это приведет к снижению качества сигнала.
4. Кнопка входа в сервисный режим устанавливается скрытым образом в салоне машины. Ее следует разместить так, чтобы пользователь мог получить к ней доступ, будучи в кресле водителя.
5. Сирена устанавливается под капотом. Нельзя размещать устройство рядом с головкой блока цилиндров или металлическими деталями, примыкающими к ней. Рупор сирены должен быть направлен вниз, это позволит исключить вероятность скопления влаги в нем. Если используется автономное устройство, то при его размещении следует обеспечить свободный доступ к замочной скважине.
6. Кнопка включения режима «Антиограбление» устанавливается в салоне авто, рекомендуется разместить ее скрытно.
7. Триггеры ставятся на капот, двери и багажный отсек машины. Монтаж устройств не рекомендуется на водостоках и в местах скопления влаги. Провода прокладываются от концевых переключателей к блоку управления.

Таблица: порядок подключения 18-пинового разъема микропроцессора

Цвет контакта	Описание
Черный	Отрицательный сигнал системы, «масса». Провод нужно подключить к любому болту, вкрученному в кузов автомобиля, чтобы обеспечить заземление контакта. Необходимо обеспечить максимально надежное соединение.
Синий	Контакт для управления системой освещения салона или поднятия стекол. Во втором случае стеклоподъемники должны быть оснащены электрическим приводом.
Черно-красный	Выход IGN3, использующийся для автоматического запуска двигателя, а также организации дополнительных электроцепей зажигания
Черно-желтый	Контакт реле блокировки стартерного механизма
Красно-желтый	Выход для организации второго дополнительного канала
Черно-серый	Контакт для подключения тахометра или контроллера давления моторной жидкости
Красно-синий	Плюсовой контакт для подсоединения триггеров, установленных в дверях
Бело-оранжевый	Отрицательный выход для подключения концевого переключателя багажного отсека
Фиолетовый	Кабель дя подсоединения опции «Антиограбление». При ее активации на проводнике должен появляться отрицательный сигнал.
Черно-зеленый и желто-зеленый	Контакты для организации питания внешних световых приборов. Электроцепь должна быть защищена предохранительными элементами, рассчитанными на 7,5 ампер.
Черно-белый	Выход предназначен для программирования дополнительной блокировки мотора
Серый	Плюсовой контакт для подключения сирены
Желто-синий	Выход для реализации третьего дополнительного канала управления вспомогательным оборудованием. Также контакт может применяться для настройки двухэтапного открытия дверных замков.
Черно-желтый	Вход для реализации дистанционного открытия багажного отсека
Оранжево-фиолетовый	Контакт, предназначенный для соединения с датчиком стояночного тормоза. Если автомобиль оборудован механической трансмиссией, то выход подключается к «ручнику», если автоматической — к электроцепи стоповых огней.
Черно-синий и серо-оранжевый	Отрицательные контакты триггеров дверей и капота соответственно

Неисправности и их устранение

При падении уровня заряда элемента питания происходит снижение радиуса передачи и приема сигналов. Для установки нового элемента стандарта ААА требуется открыть крышку на задней части корпуса. Если после замены батарейки пульт не работает, следует проверить корректность монтажа. Если элемент питания установлен с ошибкой, требуется разместить устройство с соблюдением полярности.

Попадающая во внутренние полости пульта влага вызывает коррозию металлических контактов. Для удаления налета требуется разобрать устройство, затем окислившиеся поверхности очищаются сухой тканью. Рекомендуется проверить состояние изделия тестовым прибором, разорванные цепи восстанавливаются самостоятельно или в сервисном центре. При разборке пульта управления рекомендуется осмотреть состояние кнопок и резиновых защитных чехлов. Грязь удаляется ватными палочками, смоченными спиртом или специальным составом для очистки контактов.

При падении пульта происходит разрушение дорожек, или повреждается дисплей. Ремонт заключается в восстановлении токопроводящих элементов и установке нового табло. При повреждении микропроцессора или приемопередающего кварца требуется замена пульта.

Для настройки брелока-пейджера автомобильной сигнализации необходимо выполнить ряд последовательных действий с кнопками, находящимся как на самом коммуникаторе, так и на главном блоке. Нужно знать, как осуществляется настройка брелка Томагавк к определенной модели противоугонной системы. Как правило, прошивка пульта состоит из следующих этапов:

• автомобиль открывается;
• путём нажатия на кнопку, находящуюся на основном блоке, входят в режим настройки сервисного обслуживания;
• включают зажигание;
• кнопку Валет нажимают и удерживают до появления звукового сигнала;
• после этого на самом пульте кликается клавиша с маркировкой «закрыть» и удерживается до появления сигнала;
• затем ключ зажигания вынимают.

Чтобы эти действия принесли положительный результат потребуется подождать некоторое время, выйти из автомобиля и выполнить проверку. Таким способом осуществляется прошивка не всех моделей брелоков. У каждой противоугонной системы есть своя инструкция, в соответствии с которой осуществляется настройка пультов.

Выполнив правильную адаптацию можно получить доступ к различным функциям сигнализации: автозапуска двигателя по времени, температуре и т.д.

Значение пиктограмм

Аналогично обстоят дела с пиктограммами. Каждая иконка отвечает за обозначение определенного режима, его активации и состояния системы. Точное значение картинок можно найти в руководстве пользователя сигнализации.

Как определить модель

Понять, какая модель перед автолюбителем поможет внешний вид брелка. Все пульты имеют прямоугольную форму с выступающей антенной в пластиковом корпусе. Общие черты присущи всем конструкциям Томагавк.

Среди отличительных особенностей моделей выступают:

• расположение антенны;
• величина дисплея;
• положение и внешний вид кнопок.

Точно понять, какая модель сигнализации перед автолюбителем, можно только зная все отличия и особенности пультов. Усложняет определение совместимость брелков – некоторые агрегаты взаимозаменяемы.
