Замена контактных колец генератора ваз 2110 своими силами

Как снять генератор на Приоре с кондиционером Пошаговый способ

Лада Приора Универсал quartz from Morsha Бортжурнал Замена вентилятора отопителя на Приоре без кондиционера

• Первым делом убирается защита с движка;
• Немного ослабляется натяжной ролик генераторного приводного ремня;
• Сначала отвинчивается верхний болт, которым крепится генератор;
• Снизу процесс займет больше времени и потребует некоторых силовых затрат и технических навыков: крепеж расположен очень неудобно. Однако с помощью головки на 13, ключа-трещотки и русского словесного фольклора это вполне возможно;
• Дальше снимаются болты, фиксирующие мешающий нам в работе компрессор кондиционера;
• Теперь аккуратно убирается ремень, который идет и на генератор, и на компрессор;
• Искомый генератор стаскивается с его положенного места и слегка отводится вправо, в направлении батареи аккумулятора. Так освобождается доступ к самому верхнему болту, который удерживает кондиционерный компрессор;
• После выкручивания последнего крепежа компрессор вывешивается. Никак дополнительно фиксировать его не требуется: он надежно подпирается окружающими деталями – не упадет, да и трубки, к нему ведущие, достаточно крепкие. И вовсе не обязательно, как оказалось, спускать охлаждающую жидкость из данного устройства;
• Свинчиваются болты, которыми прикручен на держатель генератор;
• Отсоединяются его клеммы, и генератор вытягивается строго вниз.

• Поддомкрачивается и снимается правое переднее колесо;
• Смазкой WD40 обрабатываются крепления подушки с этой стороны и болты кронштейна. 10 минут спустя скручиваются гайки;
• Передок справа поддомкрачивается, под движок подкладывается опора (лучше всего подойдет спил бревна, можно использовать кирпичи или что еще окажется под рукой);
• После вывешивания двигателя под подушкой появляется щель, достаточная для того, чтобы вытянуть старый ремень и заменить его новым;
• После реконструкции домкрат начинают медленно поднимать, а движок также неторопливо опускать. На этом этапе нужно проявлять повышенную бдительность, дабы не пережать ремень;
• Крепеж закручивается по местам, подпора убирается, колесо ставится на законное место, авто опускается на землю. Проверить, в нужном ли положении ремень, просто: если при запуске мотора раздастся свист, значит, вы где-то промахнулись.

AutoFlit.ru

Ротор генератора нового образца d17 (94.3701200-04) на ВАЗ 2110-12, Приора

Уважаемые покупатели, во избежание ошибок при отправке ротора генератора 94.3701200-04, в строке «Комментарий» указывайте артикул генератора, нового образца d 17мм или старого образца d 15мм, модель вашего автомобиля, год выпуска.

Генераторы на автомобилях ВАЗ – предназначены для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую энергию. Автомобильный генератор используется для зарядки аккумуляторной батареи автомобиля, а так же для питания системы зажигания, фар и габаритных огней, бортового компьютера, аудиосистемы, системы вентиляции и отопления и других штатных электропотребителей.

Ротор и статор – составляющие электрической машины (в данном случае, генератора), где неподвижная часть называется статор, подвижная – ротор. Статор и ротор разделены воздушным зазором. Их активными частями являются обмотки и магнитопровод; все остальные части — конструктивные, обеспечивающие необходимую прочность, жёсткость, охлаждение, возможность вращения и т.п.

Поворачивая ключ в замке зажигания в ротор генератора 2110-3701200 поступает ток на провод возбуждения. Магнитное поле, которое создает якорь, пронизывает обмотки статора, на выводах которого возникает напряжение. Когда якорь достигает достаточно большой частоты вращения, которую обеспечивает шкив и ременная передача, возникает так называемый режим самовозбуждения.

Выпрямительный блок преобразует переменный ток в постоянный. Регулятор напряжения начинает работать, когда изменяется частота вращения коленвала (соответственно, якорь вращается быстрее или медленнее) и регулирует время, на которое включается провод возбуждения.

Иногда сбой в работе генератора может возникать из-за того, что в цепи сгорел предохранитель.

Ротор (или якорь) – это вращающаяся часть генератора. Якорь призван создавать магнитное поле с помощью расположенной на валу обмотки возбуждения. Питают провод возбуждения контактные кольца, расположенные на этом же валу. Здесь же размещены: провод обмотки возбуждения, крыльчатки вентилятора (одна или две), приводной шкив и подшипниковый узел;

Статор – неподвижная часть генератора, состоящая из трех обмоток (трехфазный), которые и создают переменный ток. Эти обмотки между собой, могут быть соединены так называемыми «звездой» или «треугольником»;

Регулятор напряжения (реле-регулятор) – преобразователи электрической энергии, позволяющие получить на выходе заданное напряжение; представляют собой электронные блоки из нескольких компонентов.

Щеточный узел – обеспечивает электрическое соединение цепи ротора с цепями, расположенными в неподвижной части машины; представляет собой два скользящих контакта.

Блок выпрямителей (диодный мост) – предназначены для преобразования («выпрямления») переменного тока в пульсирующий; представляют собой конструкцию из нескольких диодов.

Генератор 2170–3701010 с током отдачи до 115 А и Генератор 1119–3701010 с током отдачи до 85 А (двигатель 11194) — невзаимозаменяемы, точки крепления расположены в разных местах. При этом в регулировке натяжения ремня на 11194 применяется дополнительный ролик в сборе с кронштейном

На двигателях 21116 и 21126 такого ролика нет, натяжение ремня регулируют смещением самого генератора и проверяют прибором-частотомером.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ (±20%), расположенный на выпрямительном блоке. При включении зажигания напряжение к обмотке возбуждения генератора подводится через контрольную лампу в комбинации приборов (лампа при этом горит).

После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет).

Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

Другие артикулы товара и его аналогов в каталогах: 94.3701200-04, 21100370120004.

ВАЗ-2110, ВАЗ-2111, ВАЗ-2112, ВАЗ — 1117, ВАЗ – 1118, ВАЗ 1119, ВАЗ-2170, ВАЗ -2171, ВАЗ -2172, ВАЗ 2123.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить якорь 94.3701200-04 н/о в сборе в генераторе на инжекторном автомобиле семейства Лада Приора, Chevrolet Niva, ВАЗ 2110-2112.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Способы устранения поломок и дефектов якоря

Если поверхность вала механизма износилась, то исправить такую проблему позволит процедура накатки. Сам механизм монтируется в токарный станок, а шейки, которые износились, подвергаются обработке. Их диаметр будет увеличиваться благодаря железу, которое выходит из образовавшихся впадин. Когда обработка будет закончена, шлейки необходимо отшлифовать так, чтобы их размеры соответствовали тем, которые должны использоваться.

При износе коллектора также должна производиться ликвидация его дефектных элементов. Этот компонент подлежит обточке, после которой в пластинах прорезается изоляция на расстояние 0.8 мм. При этом ширина канавки должна быть не более 0.6 мм, для прорезания изоляции используется фрезерный станок.

После окончания фрезеровки сталь якоря необходимо обработать специальным нитроглифталевым лаком, а обмотку — изоляционным. При этом сушка этих элементов должна осуществляться при температуре около 110 градусов на протяжении 10 часов. Такие условия для ремонта позволит обеспечить не каждое СТО, поэтому отремонтировать якорь в домашних условиях не получится.

Описание якоря генератора

Перед тем, как проверить узел, ознакомьтесь с основной информацией. Состоит якорь из таких элементов:

• вал;
• контактные кольца;
• щеточный узел;
• коллектор;
• обмотка возбуждения;
• сердечник.

Сердечник устройство включает в себя несколько листов, выполненных из электротехнической стали, их толщина должна составлять 0.5 мм. Сердечник монтируется в вал, но если диаметр якоря очень большой, то в цилиндрическую втулку. Что касается коллектора, то в его состав входят медные пластины, число которых может отличаться в зависимости от конструкции. Коллектор собирается отдельно, после чего он впрессовывается в вал посредством изолирующей втулки.

Устройство якоря генераторного узла

Обмотка выполнена в виде нескольких секций, их концы монтируются в специальные выступы на пластинах коллектора. При помощи последнего секции обмотки соединены друг с другом последовательным образом, формируя замкнутую цепь. Обмотки могут быть волновыми либо петлевыми. В первых выводы секций подключаются к коллекторному узлу, а друг с другом они соединяются волнообразно. В петлевых устройствах выводы подключены к коллекторным пластинам, а друг с другом они соединяются непосредственно на коллекторе.

Принцип действия

Якорь генераторного узла вращается в результате воздействия подшипниковых щитов, а также самих подшипников, установленных на валу. Сам щит, который находится рядом с коллектором, называется передним. Позади этого щита, на валу, расположена крылатка, предназначенная для охлаждения устройства. Чтобы обеспечить приток воздуха, а также отвести тепло, в щитах имеются специальные отверстия, которые закрываются при помощи защитных кожухов с сетками. В переднем щите также имеются отверстия, но они необходимы для обслуживания составных элементов устройства.

Якорь устройства подключается к сети посредством щеточного узла. Сами элементы расположены на специальных держателях, который зафиксированы на так называемых пальцах. Эти пальца расположены на траверсе, которая, в свою очередь, зафиксирована на переднем щите или станине, в зависимости от конструкции. Давление щеточных элементов можно регулировать, для этого предусмотрены специальные пружины.

Количество так называемых пальцев щеток соответствует числу полюсов, при чем у одной их половины полярность должна быть положительной, а у второй — отрицательной. В целом щеточный узел разделяет обмотку на несколько параллельных ветвей, их число также может различаться в зависимости от вида обмотки (автор видео — Volodymyr Zagryvyi / Владимир Загривый).

Бортовая сеть транспортного средства соединяется с генераторным узлом посредством специальном коробки выводов, где имеется плата с отметками выводов на обмотках. Для обеспечения подъема либо перемещения генераторного узла на верхней части станины имеется соответствующий болт. На ее корпусе установлена табличка, где указан производитель, а также основные технические данные об устройстве. Один из основных недостатков генераторного устройства заключается в достаточно большой сложности, а также слишком слабой прочности щеточного узла, в результате чего устройство нуждается в периодической диагностике и обслуживании.

Диодный мост

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

Подсоедините один щуп к выводу «+ » диодного моста, а второй поочередно подсоединяйте к выводам Ф1 Ф2 Ф3 и 0. Чтобы было понятней: один щуп подсоединяем к плюсовой пластине, а другим поочередно касаемся выводов тех диодов, которые впрессованы в эту пластину.

Затем поменяйте щупы местами и проделайте то же самое. В одном случае тестер должен показывать проводимость (какое-либо сопротивление), а в другом нет. Таким образом мы проверили диоды на плюсовой пластине.

Для проверки диодов на отрицательной пластине один щуп соединяем с отрицательной пластиной, а второй с выводами диодов поочередно. Точно так же потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом нет.

Обратите внимание что сопротивление не должно равняться нулю! Это говорит о пробое диода. Так же о пробое диода говорит отсутствие сопротивления в обе стороны при подключении

Диодный мост даже с одним неисправным диодом будет давать недозаряд аккумулятора, поэтому требует замены.

Что приводит к стиранию колец

Кольца генератора для Ваз 2110

К выходу из строя контактных колец могут привести следующие детали генератора.

Статор

? С его внутренней стороны не должны иметься следы от ротора, которые появились бы во время его работы. В противном случае придется его менять.

Примечание: нужно проверить и подшипники, так как зачастую эта проблема появляется, когда они разбиты. Иногда даже крышка генератора также может быть разбита. Эту проблему срочно нужно устранить, заменив поврежденную деталь на новую.

? После этого следует проверить, нет ли обрыва в обмотке статора. Проверять его нужно также, как и ротор.

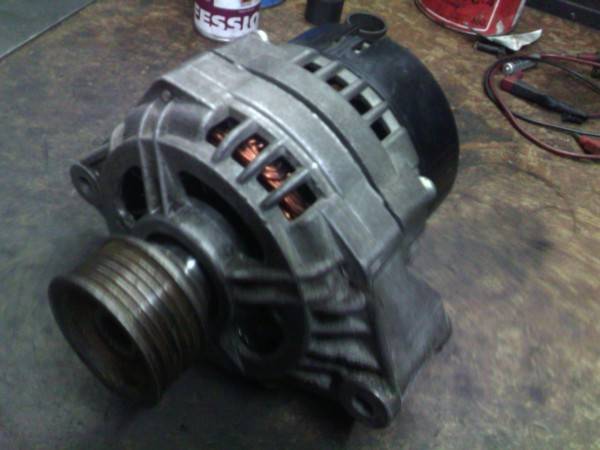

Генератор Ваз 2110

Конечно, если есть уверенность в том, что статор полностью исправен, то осуществлять такую манипуляцию не стоит. Но если есть хоть малейшие подозрения в его неполадке, то лучше его проверить. Неисправный статор сможет снова привести к неисправности ротора.

Подшипник

• ? Посмотреть, правильно ли вращается подшипник генератора, находящийся на роторе. Он должен вращать со стороны контактных колец свободно, не заедая.
• ?  Если он слишком болтается или наоборот очень сильно зажат, то его нужно спрессовать.

Крышка

• ? Крышка генератора со стороны контактных колец может иметь повреждения, трещины или другие дефекты.
• ? В таком случае нужна ее замена, иначе она будет плохо воздействовать на контактные кольца, приводя к их стиранию.

Замена контактных колец без смены ротора

Кольца ротора генератора Ваз 2110

В любом случае их замена осуществляется со снятием ротора. Но не всегда его тоже нужно менять. Замена колец происходит так:

? Поддеть отверткой пластиковый кожух, который «прячет» контактный выход обмотки ротора. После этого его следует снять.

Примечание: поддевать нужно аккуратно, по кругу, пока не появится слегка заметный зазор.

• ? Под ним можно будет увидеть два контакта.
• ? Используя пассатижи и отвертку, следует разжать защелки. После этого – освободить выводы обмотки ротора.

• ? Отсоединить хвостовик с кольцами. Выполнять этот процесс можно любым удобным способом. Легче всего зажать хвостовик и покрутить его. Контакты оборвутся и его можно будет без проблем снять.
• ? В пазах могут остаться контакты. Их следует выковырять. Для этого можно использовать обычный гвоздь.
• ? На хвостовик ротора следует одеть новые кольца.

Примечание: при этом нельзя допустить, чтобы появился перекос. Все должно находиться строго по центру. В противном случае будет биение, в результате чего щетки пострадают.

? Хвостовик нужно забить легким молотком. При этом нельзя цеплять кольца, иначе они могут расколоться.

Контактные кольца ротора генератора на Ваз 2110

• ? Загнуть контакты обратно.
• ? Поместить на место кожух.
• ? Проверить, правильно ли работает генератор.

Заменить кольца генератора можно своими руками, так как сделать это совсем несложно даже в домашних условиях. Цена на новые кольца колеблется в пределах 200-1000 рублей. А в автосервисе нужно будет заплатить в два, или даже в три раза больше. Ведь выполнить этот, казалось бы, простой ремонт, никто не возьмется меньше чем за 1000 рублей. Конечно, прежде чем приступать к самостоятельному ремонту, стоит пересмотреть фото и видео на эту тему. Инструкция также не помешает.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Порядок снятия

Чтобы произвести снятие генератора на ВАЗ 2110, нужно помнить, что правильный разбор – уже практически половина успеха. Производите действия в такой последовательности:

1. Заехать на эстакаду или смотровую яму;
2. Снять аккумулятор – он мешает подобраться к гайке, крепящей генератор;
3. Отвернуть фиксирующую гайку вместе с планкой регуляции с помощью торцевого ключа на 17. Чтобы успешнее это сделать, попробуйте использовать удлинитель – придется прилагать меньше усилий;
4. В моторном отсеке снять грязе-защитный щиток;
5. Произвести снятие ремня привода;
6. Провода отсоединить;
7. Сняв защитный колпачок, ключом на 10 открутить гайку, фиксирующую наконечник и плюсовой вывод АКБ;
8. Открутить гайку на фиксирующем кронштейне;
9. Извлечь генератор, вытянув перед этим длинный болт. Следите за тем, чтобы не потерялась буферная втулка.

Вот, собственно, разбор деталей и извлечение генератора ВАЗ произведено. Остается ремонт своими руками и дальнейшая сборка или замена.

Порядок разборки

Все зависит от степени повреждения его частей. Итак:

1. Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
2. Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
3. С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
4. Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
5. C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
6. Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
7. В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
8. Аккуратно снимаем шкив, шайбы и дистанционную втулку.
9. Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.
10. Если требуется замена переднего подшипника, то для его снятия зажимаем переднюю крышку за ухо крепления в тиски, на губки которых надеты специальные накладки из мягкого металла или проложена ткань. С помощью оправки выпрессовываем подшипник.
11. Для замены заднего подшипника закрепляем в тисках с накладками якорь (ротор) и снимаем задний подшипник с помощью универсального съемника. При отсутствии съемника используйте две шлицевые отвертки. Под них подкладываются гайки на 8 в качестве опор для отверток-рычагов.
12. Снятие блока контактных колец. Прежде всего, удаляем с якоря защитный кожух (крестовину) контактов ротора. Затем отводим эти контакты в стороны и снимаем контактные кольца с ротора.

На этом разборка электрогенератора автомобиля ВАЗ-2110 закончена. В случае поломки какой-то части она подлежит замене на новую или, если это возможно, ремонту. Сборка генератора происходит в обратном порядке.

Разборка генерирующего устройства

Примечательно, что генераторы бывают двух образцов: старого и нового. Отличия между ними в диаметре вала. 15-миллиметровый вал установлен на старых генераторах, 17 мм – на новых. Это означает, что подшипники следует подбирать для замены разные. На 15-миллиметровый вал подходит 302-й, на 17-миллиметровый – 303-й. Что касается заднего подшипника, то он идёт на все генераторы, а маркируется как 202.

Итак, разборка генератора начинается:

• вначале снимается пластиковая крышка;
• затем демонтируется диодный мост;
• снимается таблетка (регулятор с щётками);
• чтобы открутить гайку шкива, придётся зажать генератор в тиски, а затем использовать головку на 24.

Защита контактов колец

Совет. Зажимать ген в тиски надо очень аккуратно, чтобы не повредить его детали. Для исключения повреждений шкив зажимается посредством резиновых прокладок.

Далее:

• маркируется взаимное расположение крышек генерирующего устройства;
• затем откручиваются стяжные винты.

ВД-40 рекомендуется обработать также места стыков крышек с корпусом устройства.

Продолжаем:

берётся монтажная лопатка или обычная, но плоская отвёртка, и располовинчивается ген.

Процедура по разборке и ремонту генератора автомобиля:

2. Сделайте маркером на корпусе генератора продольную метку, она потом пригодится при сборке.

3. Отожмите ручками три защёлке на верхней крышке.

5. Открутите 2 винта, что крепят регулятор напряжения.

6. Отсоедините провод от клеммы регулятора.

7. Теперь аккуратно вынимайте его со щёткодержателем.

8. Открутите винт, что крепит конденсатор и ещё 4, что крепят сам блок.

9. Далее, чтобы снять выпрямительный блок необходимо отвести 3 провода с клеммой.

10. Теперь вынимайте выпрямительный блок с конденсатором.

11. Теперь с выпрямительного блока открутите гайку с контактного болта, снимите шайбу с распорной вилкой и замените конденсатор. Снимите с контактного болта наконечник провода конденсатора.

12. Открутите 4 винта, под которыми находятся пружинные и плоские шайбы. Зажато сильно!

13. Далее со стороны контактных колец при помощи отвёртки подденьте крышку генератора автомобиля.

14. Прижмите в тисках (чтобы не прокручивался) ротор генератора и открутите гайку, что держит шкив, и потом снимите пружинную шайбу и сам шкив.

15. Снять упорную шайбу.

16. Со стороны привода достаньте из крышки ротор.

17. Теперь выньте дистанционное кольцо из вала ротора.

18. Проверьте контактные кольца, если они имеют выраженные дефекты (царапины, задиры), то их требуется прошлифовать мелкой наждачной бумагой. Если при помощи шкурки их невозможно отшлифовать, то это можно проделать на токарном станке (только снять нужно как можно меньший слой металла), а после чего опять прошлифовать мелкой шкуркой.

19. Далее необходимо проверить при помощи омметра (тестера) сопротивление обмотки ротора. Для этого нужно подсоединить его к контактным кольцам. Если тестер выдаст «бесконечность», то это будет значить, что в какой-то из обмотки имеется обрыв, это исправляется только полной заменой ротора.

20. Потом проверяем контрольной лампой, нет ли замыкания обмотки на корпусе ротора. Делается это следующим образом: включите обычную лампу накаливания в сеть 220 В и один провод прислоните к корпусу генератора, а второй сначала на первое кольцо, а потом на второе. В любом из случаев загорание лампы не должно происходить. Если в каком-то из положений загорание всё-таки произошло, то следует также заменить весь ротор новым. Кстати можно в этом случае использовать маленькую лампу на 12 В и аккумулятор автомобиля, это проще и безопаснее.

21. Далее если всё хорошо с ротором, переходим к осмотру статора. На его внутренней стороне не должно быть каких-либо следов задевания якоря о статор. Если таковы симптомы наблюдаются, тогда следует произвести замену только подшипники или полностью крышки генератора в сборе с подшипниками.

22. Далее также как и с ротором проверяем, нет ли обрыва в обмотке статора. Подключаем тестовую лампу к переменному току и поочерёдно прислоняем контрольную лампу между всеми выводами обмотки. Только в этом случае лампа должна гореть, если хоть в одном из моментов она не загорелась, – заменить статор на новый или только обмотку.

23. Теперь производят проверку замыкания обмоток статора на корпус. Если подсоединить контрольную лампу к выводу обмотки статора, а провод от источника тока к корпусу статора, то загорание не должно происходить. Если лампа загорелась, то опять-таки выход только один, – заменить только обмотку или весь статор.

24. Осмотрите крышку генератора со стороны привода в сборе с подшипником. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником (подшипник в крышке завальцован).

25. Со стороны контактных колец необходимо проверить свободность вращения подшипника. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, то подшипник необходимо заменить новым. Для этого с помощью съёмника спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.

26. Проверьте крышку автомобильного генератора со стороны контактных колец. Если на ней имеются серьёзные дефекты, то замените её новой.

27. Теперь самый сложный и решающий момент всех ваших действий – собрать всё обратно в порядке разборки генератора. Только в конце закройте правильно крышку (по поставленной ранее метки). Пружинную шайбу шкива генератора поставьте выпуклой стороной к гайке, а последнюю затянуть моментом 39–62 Н•м (3,9– 6,2 кгс•м).

Вот и ремонт генератора автомобиля завершился, удачи Вам и больше не ломаться!

Замена токосъемных колец генератора приора

Согласен, тема не новая. Но как учили в школе, повторение — мать учения. Задача: замена контактных колец на генераторе кзатэ 115а. Напряжение до замены при включённом ближнем.

Прошлым летом, снимая гену для замены диодного моста, замерил остаток толщины колец — 1мм. Всего 2мм. Расчеты показали, что ещё на год хватит. Именно так и получилось…попал в край и сделал очень во время, хотел делать в июле! Сделал в мае, перед большой поездкой в Беларусь. Как снимать гену на Приоре с кондиционером? 1-й раз — по инструкции, час. После — 15-20 минут. Откручиваем нижнюю опору двс, ослабляем ролик натяжной на гене, снимаем компрессор кондея и переходник от него на блок двс. Отводим компрессор в сторону — вытаскиваем гену. Как разобрать гену? Снимаем пластиковую защиту. Реле регулятор. Отсоединяем 6 проводов от диодного моста, идущих от статора. Снимаем диодный мост. Половиним гену. У нас остаётся нижняя часть корпуса с вставленным ротором и шкивом на конце. Нижнюю часть с подшипником — не трогал. Да, подшипник родной и ревизию ему не проводил. Нет, не ссу. Надо будет — сниму ещё раз. Основной принцип: не мешай машине работать. Опыт показал, что не надо лезть в работающие узлы, новое — не всегда хорошее. Верхних подшипник — провёл ревизию, не менял. Теперь без лишних слов: Коллектор с кольцами из твёрдого пластика(или задубел от времени) и это плюс при демонтаже. Замеряем полярность, помечаем по месту. Бокорезами откусываем контакты как можно длиннее.

Отодвигаем в сторону. И так же бокорезами начинаем понемногу откусывать кусочки коллектора. Как только низ обкусан, остается центральная часть оси ротора. Сбить не получилось. Распилил коллектор и кусками снял с оси. При попытке сбить, сделал несколько ударов сверху. Верхнее кольцо оказалось на столько тонким, что металл сжался и полопался полосками вдоль оси.

Как известно каждому автолюбителю, электрооборудование какого-либо автомобильного транспорта имеет в своем составе такую важную деталь как генератор. Данное устройство служит для преобразования механической энергии, которая поступает от двигателя, в электрическую. Генератор работает в паре с регулятором напряжения, и вместе они составляют генераторную установку.

Как правило, современные автомобили комплектуются генераторами переменного тока. Исходя из предъявленных требований к какому-либо генератору, наиболее соответствующими генераторами являются устройства переменного тока.

В данной статье мы не собираемся говорить о генераторе в целом, а затронем лишь его маленькую часть – контактные кольца, без которых работа всего генератора невозможна. Мы постараемся рассказать вам, что же собой представляют контактные кольца, а также как их можно легко и быстро заменить в случае износа или же какой-то неисправности.

1. Что собой представляют контактные кольца генератора

Контактные кольца характеризируются как своеобразный вид электрических контактов, которые представляют собой токопроводящее кольцо со щётками, которые плотно прилегают к нему. Благодаря данным щеткам обеспечивается подача электричества, которое образуется во вращающейся электрической машине, из одной части цепи в другую часть при помощи скользящего контакта.

Как правило, контактные кольца находят свое применение в том случае, когда электрическую энергию невозможно передать напрямую с помощью специальных проводов, к примеру, в момент подачи на вращающийся вал.

На сегодняшний день контактные кольца широко используют в машиностроении, в электродвигателях, и даже в робототехнике, для того чтобы передавать информационный и управляющий сигналы. По сравнению с коллекторным узлом, контактные кольца, которые находят свое применение в электродвигателях, имеют намного большую популярность среди пользователей, так как в период эксплуатации изнашиваются намного меньше.

Как и все другие инструменты в автомобиле, в зависимости от выбранного технологического решения, контактные кольца можно условно разделить на два вида: концентрические и продольные кольца. Как правило, материалом, из которого изготавливаются контактные кольца, служит твердый металл. В отдельных случаях, контактные кольца также могут быть покрыты устойчивым к износу и воздействию внешней среды покрытием, которое бывает позолоченным или же серебряным. На сегодня также известны случаи, когда в эксплуатацию вводились жидкометаллические контактные кольца, которые представляют собой ртутные токосъёмники, обеспечивающие передачу больших токов и обладающие низким сопротивлением.
