Таблица перевода тока холодного пуска en, cca, sae, iec, din

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Сравниваем характеристики пускового тока автомобильных аккумуляторов

Знаете ли вы, отчего зависит запуск двигателя в лютый мороз? Вопреки распространенному мнению, уверенный старт обеспечивает не емкость АКБ, которая влияет лишь на количество попыток завода. А важнейшей характеристикой, отвечающей именно за мощность прокрутки, является пусковой ток.

Что это такое? В соответствии с официальным определением, под данным термином принято понимать максимальный ток, отдаваемый аккумуляторной батареей в течение нескольких секунд для запуска двигателя. Под заданным временем подразумевается интервал от 3 до 30 секунд, который варьируется в зависимости от методики испытаний батарей, принятой в том или ином регионе.

Отметим, что пусковой ток – это относительная величина. Это обусловлено тем, что в новом и старом аккумуляторе данный параметр будет сильно отличаться по причине снижения емкости. Поэтому, выбирая батарею для своего авто, покупайте аккумулятор со значительным запасом пускового тока – так, чтобы даже через 3-5 лет не испытывать проблем с пуском мотора даже в самую лютую зиму.

Каким образом подобрать оптимальный стартерный ток? Приведем пример: предположим, для прокрутки стартера автомобиля необходимо 250 ампер. Это значит, что покупать нужно такой аккумулятор, который на выходе даст не менее 350 ампер. В противном случае преждевременная замена АКБ будет практически неизбежной.

Обратите внимание на то, что пусковым током называется параметр, подразумевающий краткосрочную подачу тока на стартер, которая не должна превышать полуминуты. Если пытаться завести двигатель дольше 30 секунд, можно столкнуться с перегревом АКБ и выходом ее из строя

От теории к практике

Если вы посмотрите на крышку автомобильного аккумулятора, то увидите маркировку, в которой помимо прочих параметров, указывается и ток холодной прокрутки. Для примера возьмем батарею со следующей надписью «250 А (DIN)». Это значит, что данный аккумулятор дает 250 ампер тока при температуре окружающей среды 18 градусов Цельсия и кратковременной разрядке в соответствии со стандартами DIN, принятыми в Германии. Другими словами, на первой секунде напряжение составляет 12 вольт, через полминуты – 9 вольт, а по прошествии двух минут и тридцати секунд — 6 вольт. Измерения по данной технологии проводятся, исходя из требований Германского промышленного стандарта или так называемого DIN 43539. Также они соответствуют нормативам отечественного ГОСТ 959-91.

Отметим, что в Соединенных Штатах Америки стандарты DIN и ГОСТ не применяются. Здесь действуют нормы SAE, принятые Обществом Автомобильных Инженеров. Они максимально приближены к стандартам (ЕС ЕN 60095-1) и новым нормативам, действующим сегодня в России (ГОСТ 959-2002). Разумеется, из-за этого возникает определенная путаница. То есть, покупая аккумулятор, изготовленный в США, мы должны соотнести параметры с европейскими нормами. Именно для этого создана таблица, размещенная ниже. Она поможет найти характеристик по токам холодной прокрутки, исходя из различных методик испытания.

Располагая предоставленной выше информацией, не составляет труда провести простой сравнительный анализ автомобильных аккумуляторов различных марок, исходя из пусковых параметров. Так, к примеру, если на аккумуляторе американского бренда обозначен ток 900 А (SAE), то этой батарее по своим характеристикам идентичны АКБ с токами 860 А (EN) или 505 А (DIN) – см. таблицу.

На аккумулятор надейся, а сам не плошай!

Не забывайте: чем сильнее ток холодной прокрутки, тем более уверенно батарея будет крутить маховик в холодное время хода. Но! Слишком большая сила тока негативно отражается на ресурсе щеточно-коллекторной части стартера. Если же при новом аккумуляторе запуск двигателя все равно затруднен, это может свидетельствовать о неисправностях системы зажигания, генератора, неправильном выборе моторного масла (по вязкости) и пр.

Испытание устройства

После производства аккумулятора и выхода его с конвейера его нужно испытать и определить стартерные показатели. Проверить их в заводских условиях достаточно сложно. Сначала их помещают на несколько часов в минусовые температуры, а потом пробуют заводить двигатель.

Как правило, подобные испытания проводятся при 18 градусах Цельсия ниже нуля и длятся 30 секунд. В том случае, когда аккумулятор выдержал такую нагрузку, его можно запускать в серийное производство. В противном случае проводят повторные испытания уже усовершенствованной батареи с новыми показателями наполнения и конструкции.

Замеры производят несколько раз через определённые интервалы. Они показывают максимальное значение стартерного тока. Его и указывают на самом аккумуляторе. При этом проводят испытания далеко не всех экземпляров в партии, поэтому бывают случаи появления дефектов.

Стоит отметить, что в советские времена было понятие сухого заряда. То есть покупали аккумулятор без электролита. Потом такое вещество приобреталось отдельно в нужной плотности, самостоятельно заливалось, а аккумулятор заряжался на протяжении суток.

Как происходит запуск двигателя

Чтобы запустить двигатель необходимо раскрутить коленчатый вал до частоты вращения 40 об/мин для бензиновых и 100 об/мин для дизельных. Эта функция возлагается на стартер, который, по сути, является электродвигателем с редуктором и устройством сцепления. По норме запуск исправного двигателя при заправке качественным топливом происходит за 0,5-1,2 сек.

Учитывая сопротивление, вызванное компрессией и инерцию покоя, для раскрутки двигателя за такой короткий промежуток времени требуется мощный крутящий момент и соответственно достаточная сила тока на обмотках электродвигателя стартера. При этом для бензинового двигателя, кроме питания стартера, необходим запас энергии АКБ для искрообразования на свечах зажигания. Именно поэтому напряжение аккумулятора при запуске двигателя не должно проседать ниже 7,2 В. Если же попробовать применить для запуска двигателя аккумулятор с недостаточным пусковым током, то стартер все же раскрутит коленвал до нужных оборотов, но просевшего напряжения не хватит для искры и двигатель не заведется.

Что происходит в момент пуска мотора

Для более наглядного представления о происходящем с АКБ изучим снятую с контактов стартёра осциллограмму.

На схеме показывается старт мотора 1.5 л. на бензине при использовании АКБ ёмкостью 60 Ач с пусковым током в 500 А. Время пуска равняется 1.2 сек., что отмечается шкалой внизу графика, за этот период скорость коленвала возросла до 200 об/ мин.

Красным на рисунке показывается изменение силы тока (левая шкала). Синим обозначен график напряжения (правая шкала).

Можно легко увидеть, что уже через несколько долей секунды пуска автомобиля потребление мгновенно возросло до 350 А, в то же время напряжение просело до 8.5 В. Но всего лишь через 0,1 секунды объём сократился более чем дважды и стал равным 125 А, а напряжение стало превышать 10 Вольт.

Остальное время (чуть больше 1 сек.) стартер автомобиля использовал порядка 75 А, со скачками при зажигании в каждом из цилиндров. Вольтаж равномерно увеличивался до 12 В к концу пуска, и далее возрос до 14 Вольт — начался процесс заряжения генератора.

Теперь ясно, что любой старт мотора будет для батареи некоторым тестом на прочность.

За счёт того, что время, требуемое для старта мотора довольно короткое (примерно 30 сек.), усреднённых индикаторов аккумулятора хватит, чтобы авто запустился с 1 раза.

Какие факторы оказывают влияние

На величину показателя влияют несколько факторов:

• Вид мотора. Для старта бензинового 1,5 л. данный показатель составит примерно 180 А, для дизеля 1,5 л. — 300 А.
• Объём двигателя (чем объёмнее, тем сложнее его запускать).
• Температур внешней атмосферы и смазки.
• Степень сжатия топлива в цилиндре.

Необходимо заметить, что запуск мотора проходит не мгновенно, и обычно стартёру понадобится от 0.3 до 1.5 сек. для достижения пусковых проворачиваний.

Пусковые обороты мотора — число оборотов коленвала в мин., при которых мотор способен продолжить функционировать сам. Сейчас двигатели на бензине могут производить запуск уже при 40-70 об/ мин., дизели — при 100-200 об.

Если взглянуть на разных изготовителей, к примеру, европейские государства, РФ, КНР или США, то у всех их генераторов различается данный индикатор. Если сравнивать 55 A Европы и КНР, различие иногда достигает 30-40%. Что происходит из-за разницы в применяемых технологических процессах:

• использование чистого свинца даже в простейших аккумуляторах приведёт к высокой скорости заряжения и дальнейшего разряжения, и, следовательно, повысятся показатели пуска;
• увеличенный объём электролита;
• больше пластинок в равном по размерам корпусе;
• плюсовые пластинки пористее, что позволяет достичь более высокого накопления заряда;
• герметичность конструкции служит препятствием для испарения электролита, что позволяет аккумулятору постоянно поддерживать необходимый уровень;
• материал изготовления.

Важно учитывать и качественность сборки. Также можно заметить, что при старте мотора напряжение понижается где-то до 9 В, но сила тока во много раз увеличивается – это норма

После старта оно достигнет вновь обычного уровня в 12,7 В, а затраченный заряд восстановит аккумуляторную батарею автотранспортного средства. Если индикаторы при старте снижаются до 6 В (при долгом восстановлении), то это плохой знак, ведь стартерному механизму просто будет недоставать энергии для пуска автомобиля. Вероятно, ресурс генератора на исходе

Также можно заметить, что при старте мотора напряжение понижается где-то до 9 В, но сила тока во много раз увеличивается – это норма. После старта оно достигнет вновь обычного уровня в 12,7 В, а затраченный заряд восстановит аккумуляторную батарею автотранспортного средства. Если индикаторы при старте снижаются до 6 В (при долгом восстановлении), то это плохой знак, ведь стартерному механизму просто будет недоставать энергии для пуска автомобиля. Вероятно, ресурс генератора на исходе.

Приблизительное отношение пускового тока аккумулятора автомобиля и ёмкости батареи равняется 10 к 1.

Иной фактор, вызывающий сложности пуска, это сильный износ мотора и его неполадки.

Строение аккумулятора

Такая конструкция батареи была создана именно для того, чтобы автомобиль мог постоянно на ней работать. То есть АКБ постоянно перезаряжается от генератора, и машина может брать электричество для старта. Раньше были только обычные батареи, которые очень быстро садились, и их использование не было целесообразным. Это и стало причиной перехода на аккумуляторные батареи.

Со временем подобные конструкции постоянно усовершенствовали, это привело к установлению общих стандартов, которые используются и по сей день. Случилось это примерно век назад.

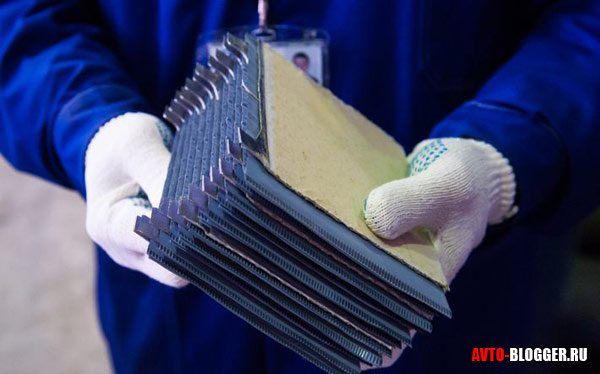

Как правило, такая конструкция включает в себя 6 свинцовых пластин, которые являются минусом, а их оксид — плюсом. Всё залито электролитом из серной кислоты. Эти составляющие заставляют аккумулятор выполнять свою функцию, и если исключить хотя бы один элемент, то работать АКБ не будет. Одна часть, как правило, даёт напряжение в 2 В, и для запуска двигателя этого недостаточно.

Ёмкость батареи

Если сравнивать с ёмкостью, то напряжение постоянно остаётся одинаковым у всех аккумуляторов и его значение унифицировано.

В противовес этому ёмкость может значительно отличаться. Этот показатель измеряется в Амперах в час (сокращённо «Ач»). Если говорить простыми словами, то ёмкость — это возможность батареи отдавать определённое количество электричества за один час. Такое значение АКБ для автомобилей может начинаться от 40 Ач и доходить до 150 Ач.

Но самые популярные модели выпускают на заводах с цифрами 55−60 ампер в час. Они установлены в большинстве иномарок. Другими словами, в этом случае такие батареи могут давать 60 ампер в час без подзарядки, а после этого «сесть». Если умножить ампераж такого аккумулятора на его напряжение (12−12,7 В), то получится приблизительно 762 Ватта, что позволяет несколько раз вскипятить воду в электрическом чайнике.

Пусковой ток

Многие начинающие водители не всегда знают, на что влияет пусковой ток аккумулятора. Пусковой (холодный) ток АКБ (иногда его называют стартерным) — это максимальное число силы тока, которого будет достаточно для запуска двигателя автомобиля, в частности, для его стартера, чтобы он смог прокрутить маховик двигателя, к которому присоединены поршни с шатунами.

Этот процесс довольно трудоёмкий, так как поршни в цилиндрах воздействуют на топливную смесь под большим давлением. В бензиновых двигателях это число может быть от 9 до 13 атмосфер, а в дизельных — в пределах 17. К тому же зимой такая процедура проходит ещё сложнее. Аккумулятору нужно преодолеть не только сжатие воздуха, но и недостаточную смазку цилиндров в связи с загустением масла при низких температурах.

Если говорить простыми словами, то для запуска двигателя среднестатистического авто нужно примерно 260 ампер, и это довольно много. Эта цифра и является «пусковым значением», которое нужно стартеру автомобиля для запуска двигателя.

Если рассматривать с практической стороны, то аккумулятор в 60 ампер имеет 4−5 пусков, но с условием, что отдаваться такое напряжение будет не более чем за 25−30 секунд.

Как правило, в южных регионах на такой показатель не обращают внимания. Это и не нужно. Можно взять средний аккумулятор, и он прекрасно будет справляться со своими обязанностями при плюсовой температуре. Это связано с тем, что в тёплых климатических условиях масло всегда жидкое. Другое дело — северные регионы. Там температура воздуха ниже нуля большинство месяцев в году, и заводиться с густым маслом при таких условиях очень сложно. Поэтому пусковой показатель здесь является одним из важнейших критериев при выборе АКБ.

Актуальным остаётся вопрос, какой пусковой ток должен быть у аккумулятора. Если рассматривать практическую сторону, то получится примерно следующее: при температуре +5 для запуска требуется 230 ампер, а при 10 градусах ниже нуля — уже 270. Несложно подсчитать, сколько нужно пусковой мощи при 30 и ниже.

От чего зависит пусковой ток?

Если посмотреть различных производителей, например страны Европы, США, Россия или Китай, то у всех этих батарей будет различный показатель пускового тока. Так, например если сравнить 55 Aч Китай и Европа, разница может быть на 30 – 40%! Но почему так?

Все дело в технологиях:

• Применение очищенного свинца, даже в простых кислотных АКБ приведет к быстрой зарядке и последующей разрядке, соответственно пусковые значения увеличиться.
• Большее количество пластин в таком же по габаритам корпусе.
• Большее количество электролита.
• Плюсовые пластины более пористые, что позволит больше накапливать заряда.
• Герметичные конструкции, не дают испаряться электролиту, что позволит батареи всегда держать нужный уровень, не оголяя пластины.

Конечно, можно добавить и качество сборки и порядочность производителя, все это дает большие результаты, нежели у конкурентов. Правда и стоят такие АКБ дороже.

Но на данный момент, есть и новые технологии — рекордсменами по отдачи пускового тока являются GEL и AGM аккумуляторы, у них ток отдачи может доходить до 1000 Ампер в 30 секунд, примерно в 3 – 4 раза больше, чем у обычных кислотных вариантов. Хотя у этих технологий также есть свои минусы и в первую очередь это цена.

Также стоит отметить, что при пуске двигателя напряжение батареи падает примерно до 9 Вольт, но сила тока многократно возрастает – это нормальный процесс. После пуска мотора, напряжение займет опять свои нормальные показатели в 12,7Вольта, а потраченный заряд восполнит генератор автомобиля. Если показатели напряжения при пуске падают до 6 Вольт (и очень долго восстанавливаются), то это может быть критично, стартеру просто не хватит энергии для запуска. Скорее всего, что АКБ выходит из строя.

Зачем надо знать пусковой ток стартера?

В первую очередь для того, чтобы правильно подобрать аккумуляторную батарею, если старую пришло время заменить

Если на этот параметр не обратить внимание, погнавшись за привлекательной ценой или ампер-часами емкости, можно столкнуться с тем, что новая батарея не сможет нормально прокрутить ваш стартер, либо вообще не сдвинет его с места

Как правило, на всех современных автомобильных аккумуляторных батареях эта характеристика указывается под видом максимального пускового тока. То есть, на первый взгляд, сложностей с выбором возникать не должно. Однако здесь есть несколько нюансов. Рассмотрим их.

1. Во-первых, надо учитывать, что указанный на корпусе АКБ максимальный пусковой ток она сможет выдавать только в полностью заряженном состоянии. То есть, когда новый аккумулятор однажды окажется по тем или иным причинам разряженным, например, наполовину, то пусковой ток, который она будет способна выдать, уменьшится.
2. Во-вторых, максимальный пусковой ток, указанный на корпусе, будет неуклонно уменьшаться с каждым днем эксплуатации батареи. Так, если новая и полностью заряженная она будет способна выдавать 400 А (как написано), то через полгода эта характеристика может уменьшиться уже до 300 А, и так далее.
3. В-третьих, не лишним будет помнить о том, что некоторые производители не стыдятся «немножко» преувеличивать характеристики выпускаемой продукции. Это значит, что при указанных на корпусе 500 А максимальный пусковой ток на самом деле не дотянет до этого показателя. В некоторых случаях измерения показывали, что производитель «преувеличил» этот параметр аж в два раза. К счастью, встречаются такие случаи сегодня редко. Но помнить о них надо. Для проверки истинного максимального пускового тока АКБ есть специальные электронные приборы.

Далее необходимо учитывать, что автомобиль не всегда эксплуатируется при одинаковых условиях и в идеальном техническом состоянии. Это означает, что батарею по пусковому току надо выбирать с запасом – чем больше, тем лучше.

Это что касается выбора батареи. Однако знать пусковой ток вашего стартера полезно и для других целей. В том числе, по повысившемуся энергопотреблению возможно своевременно выявить кое-какие проблемы с машиной. Если ток потребления стартера увеличился, то это может указывать на его износ, засорение, короткие замыкания в обмотках, плохой контакт и другие поломки. Устранив своевременно эти недостатки, вы уменьшите нагрузку и износ аккумуляторной батареи. Соответственно, прослужит она дольше, а двигатель будет запускаться легче даже несмотря на крепкие морозы.

Подводим итоги

Пусковой ток аккумулятора, как и все другие особенности автомобильной батареи, имеет важное значение при покупке. Если вы хотите ездить на машине без проблем и зимой, и летом, тогда подумайте о приобретении качественных комплектующих

Только АКБ с полностью соответствующими техническими данными позволят вам получить необходимые особенности эксплуатации транспорта. Для покупки такой батареи следует изучить все тонкости технических требований производителя.

Каждая цифра, нанесенная на корпус аккумулятора, имеет свое значение. Даже после профессиональной консультации можно очень просто получить некачественную батарею и проблемы в зимней эксплуатации транспорта. Потому самостоятельно соблюдайте все требования завода-производителя при покупке батареи, а также требуйте конкретные технические характеристики батареи в магазине. Возникали ли у вас когда-нибудь проблемы с пусковым током аккумулятора в машине?

Берем с запасом!

Недавно мы рассказывали, почему весьма полезно и совершенно безопасно установить в автомобиль аккумуляторную батарею емкостью больше штатной. Запас по току холодного пуска – еще более полезен. Главным ограничением по батареям в большинстве современных автомобилей являются фиксированные размеры отсека под аккумулятор под капотом, и если при выборе новой батареи для своего авто вы увидите на прилавке магазина несколько моделей в нужной размерности, но с разным током холодной прокрутки, предпочтение (при наличии средств) следует отдать той, у которой максимальный ток выше.

— У аккумуляторов, имеющих одни и те же установочные габариты длины, ширины и высоты, емкость, как правило, различается незначительно, а вот пусковой ток может различаться существенно – говорит Александр Казунин, заведующий аккумуляторной лабораторией автомобильной электроники и электрооборудования ФГУП НИИАЭ:

— У недорогих моделей с жидким электролитом в диапазоне 55-65 ампер-часов ток холодной прокрутки составляет 480-550 Ампер, у дорогих, в которых гораздо более сложная и продвинутся «химия» составов намазки пластин, — 620-650 ампер.

Взглянем на любой из популярных типоразмеров батарей. Ну, скажем, на 242x175x190 мм. Аккумуляторы с такими габаритами стоят на десятках моделей машин самых разных производителей. Придя в магазин, покупатель увидит среди ассортимента батарей в данной размерности некоторый разброс емкости (как правило, от 55 до 65 ампер-часов) и гораздо больший разброс по току холодной прокрутки. Берем распространенную емкость 60 ампер-часов – и пожалуйста, разброс по току холодной прокрутки от 500 ампер до 600! Разница от минимума до максимума – 100 ампер, что, на минуточку, практически близко к потреблению стартера на многих моторах до полутора литров в летнее время!

Предположим, что штатная батарея автомобиля, установленная на заводе, имеет емкость 60 ампер-часов и ток холодного пуска 550 ампер.

Если вопрос экономии денег не стоит остро, то для замены, помимо точно такой же, мы можем приобрести батарею и с более высокими электрическими параметрами. Допустим, перед нами две батареи с той же геометрической размерностью по длине, ширине и высоте, но одна – с повышенной емкостью 65 ампер-часов и пусковым током, как у штатной — 550 ампер, а вторая — с емкостью, как у штатной (60 ампер-часов), но с повышенным пусковым током — 600 ампер. В такой ситуации имеет смысл предпочесть именно второй вариант. Зимой он может вас сильно выручить!
