Замена термостата на ваз 2109

Установка термостата на ваз 2109

Установка термостата, это не сложный процесс который может выполнить даже новичок

Но есть некоторые нюансы которые важно знать

1. Перед монтажом исправного устройства, следует выполнить очистку от загрязнения и ржавчины место, где данный прибор будет располагаться.
2. На поверхность, которая была обезжирена, надо выполнить наложение тонкого равномерного слоя нейтрального герметика. Главное условие, чтоб не происходила химическая реакция с ОЖ.
3. После нанесения герметика надо выдержать промежуток времени равный 10 минутам, чтобы произошло подсыхание герметика.
4. После данной процедуры можно выполнять установку нового узла.
5. Когда монтаж термостата выполнен выполняют заливание в систему необходимое количество охлаждающей жидкости, следя при этом, чтобы не возникла воздушная пробка.
6. Для проверки, функционирования штатного режима, выполняют запуск двигателя и осматривают все места на наличие потёков жидкости.
7. При выявлении потёков жидкости, выполняют работы по ликвидации с помощью затяжки крепёжных хомутов.
8. В большинстве ситуаций после замены старого термостата на новый, все неприятные симптомы связанные с неисправностью узла термостата уходят на делительный период времени.

Установка

Помимо термостата необходимо приобрести новую трубу, по которой охлаждающая жидкость сможет возвращаться к помпе. Среди автомобилистов она называется «саксофоном». Найти ее можно по номеру: 2110-1303055-10. Также под рукой должны быть следующие инструменты и материалы:

1. Хомуты 15-28 мм (лучше взять около 7 штук).
2. Новая прокладка.
3. Шланги на замену.
4. Набор отверток.
5. Специальный съемник для шлангов (нужен для авто старого образца).
6. Ветошь.
7. Антифриз.

Существует два варианта установки: штатный и альтернативный. В первом случае 6-дырочный термостат открывается для дополнительного охлаждения. Другими словами, он отслеживает температуру с выхода двигателя, а не температуру уже охлажденного антифриза. Альтернативный вариант обеспечивает проверку температуру более низкую, чем показатель мотора. Проходит установка по следующей схеме:

1. Часть охлаждающей жидкости необходимо слить, для этого понадобиться вывернуть пробку из отверстия для слива;

Вместе с понижением температуры в связи с постепенным приходом зимы стало холодать и в машине. Больше времени стало уходить на прогрев двигателя, затем ждать повышения температуры охлаждающей жидкости градусов до 60 чтобы включить печку и согреться. В этой связи вспомнилась доработка системы охлаждения ВАЗ 2109, когда вместо штатного термостата устанавливается 6-дырочный термостат от ВАЗ 2110. Он доработан по сравнению со штатным и имеет следующие преимущества:

— термостат доработан для обеспечения более стабильной температуры охлаждающей жидкости; — меньше соединений на хомутах. Штатный термостат крепится к выпускному патрубку через резиновую соединительную трубку; — термостат сделан разборным для возможность замены термоэлемента отдельно от корпуса; — новый термостат короче штатного на 5 см — стало больше места.

Чтобы снять термостат и не проливать тосол, нужно вначале освободить патрубок на дроссельном узле и через него слить то, что выльется. Останется только соблюдать аккуратность и не пролить тосол при отсоединении обратного патрубка от радиатора печки.

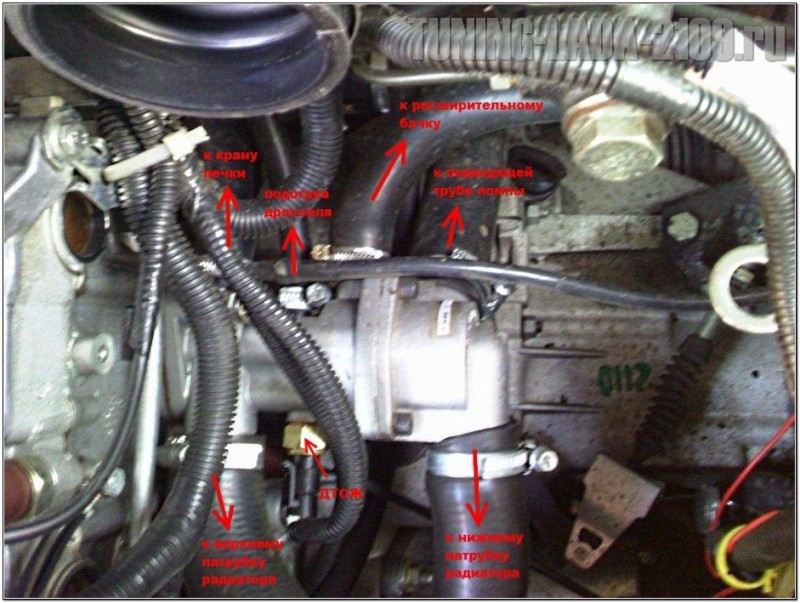

Подключаем новый термостат с 6-ю отверстиями по следующей схеме:

Подключение 6-дырочного термостата по штатной схеме

Потребуется установка новой трубы, по которой тосол направляется обратно к помпе, так называемый «саксофон» (2110-1303055-10), она короче штатной от ВАЗ-2109. Впрочем, у автомобилей поновее такая труба стоит уже с завода. Также могут понадобиться шланги, хомуты, прокладка под новый термостат. Желательно примерить термостат и по месту определиться, потребуется ли замена шлангов.

Выше была приведена стандартная схема подключения 6-дырочного термостата. Однако рекомендуют такой термостат подключать по другой, модернизированной схеме.

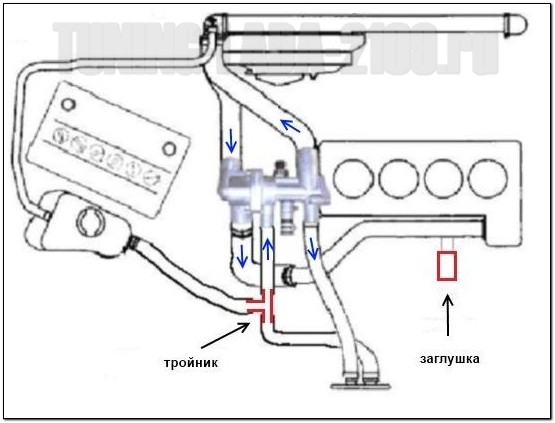

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «инжектор»

Доработанная схема подключения термостата на ВАЗ 2109, ВАЗ 2108 «карбюратор»

Подключение 6-дырочного термостата

Смысл такого подключения в том, что охлаждающая жидкость, отдавшая тепло в радиаторе печки направляется обратно к термочувствительному элементу термостата (а не сливается в приемную трубу к помпе), и немного остужает его, не давая открывать большой круг, пока температура тосола, поступающего от печки не поднимется. Получается, что теперь термостат учитывает также температуру охлаждающей жидкости от радиатора отопителя, что делает температурный режим двигателя более стабильным, и зимой в машине будет теплее. Для подключения понадобится специальный тройник.

При такой системе подключения 6-ти дырочного термостата отпадает необходимость установки так знакомых всем владельцам отечественных авто картонок перед радиатором. Летом же отличий в работе термостатов всех видов не отмечается.

Для сравнения и понимания нюансов работы, ниже приведены штатные системы охлаждения ВАЗ 2109, ВАЗ-2108.

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Внешний вид устройства

Чем лучше термостат с «десятки»?

Конечно, речь идет не о тех моделях, которые ставились на первые выпуски «десяток». Термостат ВАЗ-2109 (карбюратор) очень похож на тот, который устанавливался в первые модели «десяток». Но сейчас речь о более современных моделях. Их основное преимущество в том, что сведено к минимуму количество хомутов. Зато крепление термостата к блоку двигателя выполнено не при помощи короткого патрубка. Корпус прикручивается к блоку ДВС с использованием двух шпилек. Датчик температуры вкручивается в термостат, следовательно, второе отверстие нужно глушить.

Кроме того, при установке термостата с «десятки» на «девятку» появляется возможность немного сэкономить, ведь можно менять только чувствительный элемент. Среди пассивных преимуществ – освобождение места под капотом. Корпус термостата становится сантиметров на пять короче, что дает возможность без особого труда добраться, например, до регулировочных гаек тросика сцепления.

Особенности проверки на автомобилях серии ВАЗ

Автомобили ВАЗ продолжают оставаться по-настоящему «народным» транспортным средством. Давайте же рассмотрим, как проверить термостат на авто данной марки.

Для начала отметим, что на всех моделях Волжского автозавода (ВАЗ 2107, 2114, 2109, 2110, 2114 и прочих) принцип проверки термостата идентичен. Единственное, что может меняться — температура открытия и закрытия. Но эту информации можно посмотреть в инструкции к своему авто.

Как и в прошлых случаях, проверка производится двумя методами.

Со снятием устройства (диагностика дома)

Алгоритм действий аналогичен тому, что был описан выше.

Термостат опускается в емкость с нагреваемой водой, последующим замером температуры и контролем его срабатывания.

Как только показания термометра доходят до уровня 87-90 градусов Цельсия, можно заметить перемещение клапана.

Полное открытие должно происходить при 102 градусах Цельсия. Нормальный ход — 8 мм.

Температуру срабатывания можно подсмотреть на самом термостате.

Без демонтажа (в «полевых» условиях, на машине)

Пускайте двигатель и убеждайтесь, что какое-то время после пуска нижний (отводящий) шланг остается холодным, а после быстро прогревается. Это свидетельствует о том, что ОЖ начала циркулировать по большому кругу.

Как проверить термостат на ВАЗ 2115, 2114, 2113, 2109.

Здравствуйте. Если у Вас зимой машина очень долго прогревается или печка не греет, а может наоборот, летом машина постоянно перегревается и закипает? При наличии одного из этих симптомов, Вам следует проверить исправен ли термостат на вашем авто. Перед проверкой термостата, нужно понять как он работает.

Принцип работы термостата ВАЗ 2115, 2114, 2113, 2109.

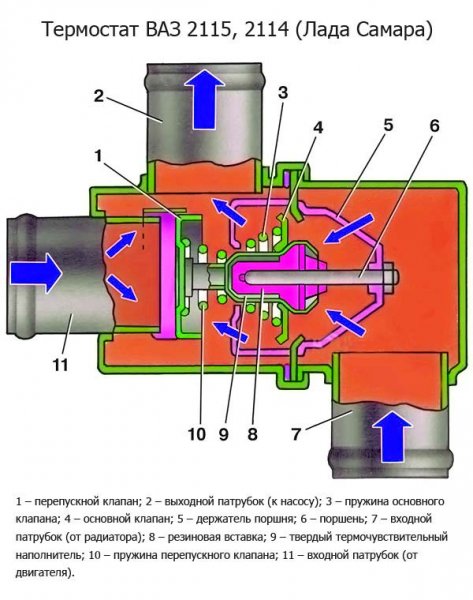

Из чего же состоит термостат? Давайте посмотрим!

Термостат состоит из корпуса, перепускного клапана, основного клапана, термочувствительного элемента (находящегося, обычно, около основного клапана) и пружины.

Как работает термостат на ВАЗ 2115, 2114, 2113, 2109.

На не прогретой машине клапан термостата находится в закрытом состоянии, как на фото. При этом охлаждающая жидкость ходит по малому кругу, как на фото ниже.

Когда машина прогревается до рабочей температуры (87-90 градусов) потихоньку начинает нагреваться термочувствительный элемент, в следствии чего, пружинка сжимается, основной клапан открывается и жидкость идёт по большому кругу.

Как понять, что термостат ВАЗ 2115, 2114, 2113, 2109 неисправен?

Есть две причины по которым можно понять, что термостат на ВАЗ 2115, 2114, 2113, 2109 неисправен:

1. Машина не прогревается.
2. Машина перегревается, кипит.

Так же есть два способа проверить термостат:

• Проверить снятый термостат на работоспособность.
• Проверить термостат не снимая с машины.

Давайте остановимся подробней на каждом из вариантов.

Как проверить снятый термостат ВАЗ 2115, 2114, 2113, 2109 на работоспособность?

По идее всё просто. Берём кастрюлю с холодной водой, термометр минимум до ста градусов и термостат. Ставим всё это на плитку греться и ждём… Ждём пока температура воды не станет равной 85 градусам, в этот момент начинаем смотреть на основной клапан термостата. При температуре 87 градусов он должен открыться. Если же он не открывается или открылся раньше — значит термостат неисправен.

Как проверить термостат ВАЗ 2115, 2114, 2113, 2109 не снимая с машины?

Обязательное условие в таком случае — машина должна быть холодной. После запуска двигателя, руками обхватите нижний патрубок идущий от радиатора. Пока температура не достигнет 80 градусов он должен быть полностью холодный. При достижении 85 градусов трубка должна начать потихоньку греться. И при достижении 90 градусов должна начаться полноценная циркуляция горячей охлаждающей жидкости (т.е. клапан полностью открыт). Нижняя трубка при этом должна быть горячей.

Бывает такое, что сразу после запуска двигателя, когда он прогрелся ещё только на 50 градусов, по нижней трубке начинает идти тёплая жидкость. Такого быть тоже не должно. Это означает, что клапан постоянно открыт.

Устанавливаем термостат от ВАЗ 2109 на 2110

Автомобиль ВАЗ 2109 получил 5-дырочный термостат старого образца. С охлаждением силовой установки этот агрегат справляется отлично, но с приходом зимы в салоне «девятки» становится прохладно – штатного отопления не хватает. Решением проблемы будет замена термостата ВАЗ 2110, так как в более современной модели установлен 6-дырочный вариант. В данном материале присутствует инструкция по установке термостата от «десятки», которая подходит и для других автомобилей серии «Самара». Изучив эту статью, начинающее автолюбители смогут узнать, что представляет собой термостат и где он находится в конструкции ВАЗ 2109.

Назначение термостата, его расположение и неисправности

В современных авто, в том числе и в «девятке», охлаждение силовой установки осуществляет при помощи жидкости (антифриз, тосол). Чтобы регулировать температуру антифриза, между радиатором и мотором ВАЗ 2109 установлен термостат. Основными функциями этого агрегата являются поддержка нужного теплового режима и прогрев силовой установки ВАЗ 2109. Это небольшой цилиндр с клапаном, который находится под капотом возле блоков цилиндра. Найти его довольно легко, так как в корпус входят несколько шлангов.

Совет! Чтобы проверить, работает ли устройство или нет, следует прогреть мотор ВАЗ 2109 таким образом, чтобы стрелка температуры не доходила до предела. После этого агрегат нужно выключить, поднять капот и отыскать под ним верхний и нижний шланг, отходящий от радиатора (примерно 5 сантиметров в диаметре, черный резиновый). До шлангов нужно аккуратно дотронуться, если нижний холодный, а верхний горячий, то скорее всего термостат заклинило.

Можно выделить две основные неисправности: клапан заклинило в полностью или частично открытом положении, клапан завис в полностью закрытом состоянии. В первом случае мотор будет долго прогреваться до нормальной температуры, а в холодный период двигатель может и вовсе не прогреться. Если же клапан открывается не полностью, то рабочая температура силовой установки не будет выше 70 градусов. Когда клапан заклинило в закрытом положении, мотор может перегреться в любом режиме работы.

Причины поставить термостат от «десятки»

6-дырочный агрегат доработан, если сравнивать с устройством, установленным в «девятке», преимущества перед 5-дырочным вариантом от 2109 у него следующие:

• Устройство от «десятки» короче штатного варианта «девятки» на 5 см, поэтому места под капотом будет больше.
• Более современный 6-дырочный термостат работает более стабильно, как результат, температурный режим остается неизменным.
• При поломке не придется менять все устройство, так как оно разборное, и при необходимости можно поменять только термоэлемент.
• При обслуживании не придется мучиться с большим количеством хомутов, так как 6-дырочный вариант крепится при помощи резиновой трубки.
• Следует учесть, что до 2003 года ВАЗ 2110 тоже комплектовались устройством с пятью дырками, поэтому нужно покупать вариант от поздних выпусков.

Установка

Помимо термостата необходимо приобрести новую трубу, по которой охлаждающая жидкость сможет возвращаться к помпе. Среди автомобилистов она называется «саксофоном». Найти ее можно по номеру: 2110-1303055-10. Также под рукой должны быть следующие инструменты и материалы:

1. Хомуты 15-28 мм (лучше взять около 7 штук).
2. Новая прокладка.
3. Шланги на замену.
4. Набор отверток.
5. Специальный съемник для шлангов (нужен для авто старого образца).
6. Ветошь.
7. Антифриз.

Существует два варианта установки: штатный и альтернативный. В первом случае 6-дырочный термостат открывается для дополнительного охлаждения. Другими словами, он отслеживает температуру с выхода двигателя, а не температуру уже охлажденного антифриза. Альтернативный вариант обеспечивает проверку температуру более низкую, чем показатель мотора. Проходит установка по следующей схеме:

1. Часть охлаждающей жидкости необходимо слить, для этого понадобиться вывернуть пробку из отверстия для слива;

   Схема замены термостата

2. Минусовую клемму необходимо извлечь из аккумуляторной батареи, после чего следует ослабить затяжку хомутов, которыми патрубки крепятся к корпусу термостата;
3. Отсоединив их, устройство можно извлечь;
4. Следующим шагом будет добавление новой трубки, для этого лучшего взять руководство по эксплуатации и обслуживанию ВАЗ 2110;
5. После этого можно ставить 6-дырочный агрегат и закреплять его новыми хомутами;
6. Последним шагом будет добавление охлаждающей жидкости в расширительный бачок. Готово, замена завершена.

Полная статья

Причины поставить термостат от «десятки»

6-дырочный агрегат доработан, если сравнивать с устройством, установленным в «девятке», преимущества перед 5-дырочным вариантом от 2109 у него следующие:

• Устройство от «десятки» короче штатного варианта «девятки» на 5 см, поэтому места под капотом будет больше.
• Более современный 6-дырочный термостат работает более стабильно, как результат, температурный режим остается неизменным.
• При поломке не придется менять все устройство, так как оно разборное, и при необходимости можно поменять только термоэлемент.
• При обслуживании не придется мучиться с большим количеством хомутов, так как 6-дырочный вариант крепится при помощи резиновой трубки.
• Следует учесть, что до 2003 года ВАЗ 2110 тоже комплектовались устройством с пятью дырками, поэтому нужно покупать вариант от поздних выпусков.

Ремонт Ваз 2108 2109 21099

Суббота, Ноябрь 22nd, 2014

Термостат автомобиля Ваз 2109 предназначен для поддержания температуры охлаждающей жидкости на уровне рабочей температуры 90 градусов.Термостат содержит термоэлемент. который срабатывает при температуре 87 градусов. Термостат Ваз 2109 регулирует циркуляцию охлаждающей жидкости системы охлаждения; как известно система охлаждения состоит из двух контуров: малый круг охлаждения и большой круг охлаждения. Малый круг — циркуляция охлаждающей жидкости осуществляется в обход радиатора системы охлаждения: помпа гоняет охлаждающую жидкость только через головку блока цилиндров. Большой круг — когда помимо циркуляции через блок цилиндров двигателя, жидкость циркулирует через радиатор системы охлаждения.

Принцип работы термостата Ваз 2109

Другими словами, задача термостата Ваз 2109 — температура тосола меньше 87 градусов, большой круг охлаждения закрыт; температура тосола 87 градусов и более, большой круг охлаждения открывается. Большой круг охлаждения предназначен для исключения перегрева двигателя, когда термостат открыт, тосол циркулирует через радиатор и охлаждается.

Система охлаждения Ваз 2109

А как же проверить исправность термостата? Если Ваз 2109 перегревается, либо наоборот слишком долго греется, то проверка термостата обязательна. Основные неисправности термостата Ваз 2109 такие: 1) Циркуляция тосола только по малому кругу.То есть термостат не открывается и не пускает тосол на большой круг охлаждения. Как следствие двигатель перегревается. 2)Циркуляция тосола по большому кругу охлаждения постоянно. То есть термостат постоянно открыт и тосол циркулирует всегда и по большому и по малому кругу одновременно. Двигатель Ваз 2109 в таком случае греется долго и не прогревается до рабочей температуры. 1) Если двигатель Ваз 2109 перегревается то проверка термостата проводится следующим образом. Прогреваем двигатель Ваз 2109 до температуры 90 градусов и открываем капот. Трогаем шланги радиатора системы охлаждения: шланг от двигателя к радиатору должен быть горячий, шланг от радиатора к термостату также должен быть горячий.

Трогаем шланги радиатора Ваз 2109

Причем они должны быть одинаковой температуры, так как при температуре тосола 90 градусов исправный термостат открыт и тосол циркулирует через него. Если шланг от двигателя горячий, а шланг к термостату холодный или чуть теплый -значит термостат неисправен. его термоэлемент не открывается и не обеспечивает циркуляцию тосола через радиатор системы охлаждения Ваз 2109. Если оба шланга на радиатор горячие, а двигатель всеравно перегревается, то тогда необходимо проверить датчик включения вентилятора на радиаторе и помпу. То, что шланги горячие говорит от том, что термостат открылся, но двигатель перегревается, так как нет циркуляции тосола в системе охлаждения(неисправна помпа). Если помпа нормальная, но не включается вентилятор. либо неисправен вентилятор на радиаторе, то двигатель также может перегреться. 2)Если двигатель Ваз 2109 слишком долго греется, то проверка термостата производится следующим образом. Прогреваем двигатель, до 90 градусов он конечно врядли нагреется,так что для проверки подойдет любая температура от 50 до 70 градусов.Открываем капот и трогаем шланги на радиатор.

Трогаем шланги радиатора

Шланг на радиатор от двигателя должен быть горячий, шланг от радиатора на термостат должен быть холодный. То, что шланг на термостат холодный,говорит о том, что термостат закрыт и исправен. Если оба шланга горячие, либо шланг на термостат теплый говорит о том, что термостат неисправен: он всегда пускает тосол на большой круг охлаждения, не давая двигателю прогреться до рабочей температуры. Как видите, проверить термостат Ваз 2109 весьма просто, для этого не обязательно его снимать и нести домой, а там опускать в горячую воду. Поэтому проверка термостата Ваз 2109 без снятия проста и осуществляется очень быстро. На Главную

Зачем устанавливать термостат от Гранты на ВАЗ-2114?

Термостат Лада Гранта

Любые коррективы, которые вносятся в конструкцию и схему отопления салона переднеприводных ВАЗовских автомобилей призваны либо улучшить вентиляцию, либо улучшить отопление и поднять температуру в салоне в зимнее время. Практически с появления первой 2108, никаких изменений в систему охлаждения и её архитектуру не вносилось, а это значит, что прогрев салона оставался малоэффективным.

С появлением модернизированной системы охлаждения Лада Гранта ситуация изменилась в лучшую сторону и вот почему.

Система охлаждения ВАЗ-2114

Если внимательно посмотреть на схему циркуляции охлаждающей жидкости в автомобиле семейства Самара, то становится понятно, почему радиатор отопителя прогревается в последнюю очередь. На схеме видно, что холодный (малый) круг системы отопления не включает в себя радиатор отопителя, точнее радиатор печки подключён параллельно , что уж никак не способствует быстрому прогреву отопителя.

При этом ещё учесть способность термостатов неправильно реагировать на температуру, неплотности в воздуховодах, поэтому пока мотор не прогреется и не включится большой полный контур системы охлаждения о тепле в салоне можно не мечтать.

Читать дальше: Замена топливного фильтра фольксваген джетта 6 видео

Система охлаждения лада Гранта

Нюансы при модернизации отопителя ВАЗ-2114

Подчеркнём — необходимость устанавливать термостат от Гранты на ВАЗ-2114 и другие автомобиля семейства Самара продиктована плохой работой штатной печки при том же наборе элементов системы охлаждения, исключая термостат.

Теоретически, производительность печки ВАЗ-2114, как и других Самар, зависит не только от температуры антифриза, но и от количества оборотов помпы, от степени её удалённости от двигателя по контуру, все это снижает эффективность её работы. В случае удачного тюнинга печки, нам удастся не прогревать антифриз в расширительном бачке, не греть его в основном радиаторе, а сразу получать максимум тепла в салоне.

Что необходимо для установки грантовского термостата?

Если мы убедились в том, что печка работает из рук вон плохо по причине неудачной конструкции, нам придётся купить некоторые дополнительные элементы системы охлаждения:

1. Грантовский термостат с каталожным номером 21900-1306010-00. Он стоит порядка 700-800 рублей.
2. Новую прокладку под корпус термостата.
3. Две шпильки (или болта, но лучше все же шпильки) М8х85мм.

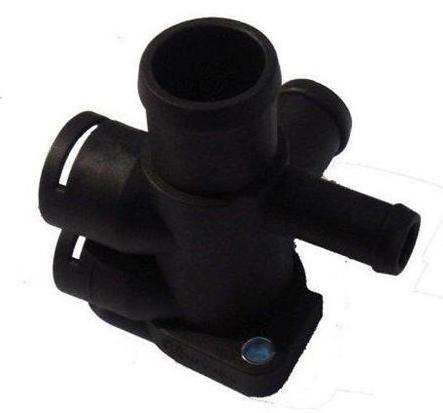

Термостат лада Гранта в комплекте: прокладка под корпус термостата, 2 шпильки М8х85 мм и тройник для обратки

Нижний патрубок радиатора

На все — про все должно уйти не более 2,5 тысячи рублей, но зато система отопления будет работать безукоризненно. Если все понятно и закуплено, приступаем к замене термостата.

Демонтаж

Если возникла необходимость снять термостат, то без слива ОЖ обойтись не удастся. Некоторые умельцы утверждают, будто у них получалось избежать вышеназванной процедуры, но на поверку оказывается, что такой вариант требует гораздо больше трудозатрат и все равно приводит к потере 3-х из 5 литров жидкости. Потому лучше не мучится и сделать все, как положено. Для этого откручивают пробку, расположенную в нижней части радиатора, и сливают ОЖ в подходящую тару. Затем:

• снимают воздушный фильтр;
• ослабляют хомуты удерживающие шланги;
• отключают массу от термостата;
• раскручивают гайку и шпильку удерживающие прибор.

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

1. Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
2. Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
3. Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
4. Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
5. Ослабьте крепление хомутов, удерживающих шланги.
6. Отключите три шланга, которые подсоединены к корпусу вашего термостата.
7. Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
8. Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
9. Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
10. Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Процесс заменыДля замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

1. Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
2. На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
3. Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
4. Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
5. Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
6. Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

• Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
• Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
• Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
• Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
• При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Как проверить термостат не снимая с машины

Порой система охлаждения автомобиля дает сбой. Стрелка температуры двигателя на приборной панели зашкаливает после нескольких минут прогрева. А иной раз случается наоборот – температура, особенно во время езды, никак не достигает рабочей величины 90 градусов

Все это верные признаки того, что пора заняться проверкой важного устройства, управляющего потоками охлаждающей жидкости. Многие знают, что этот узел, полностью закрытый, состоит из клапана и термочувствительного вещества

Последнее при нагреве открывает посредством клапана для охлаждающей жидкости большой контур – радиатор.

Но как проверить термостат, ведь речь именно о нем, на своем автомобиле? А более всего автолюбителей интересует, как проверить термостат, не снимая его с машины? Попробуем дать несколько советов на этот счет.

Не демонтировав устройство, правильно диагностировать его можно только так.

1. Завести двигатель, затем выждать две минуты.
2. Потрогать шланг, направленный от испытываемого устройства к радиатору.
3. Если шланг горячий – прибор неисправен, скорее всего, клапан не закрывается никогда.
4. Если шланг остается холодным и через 5 – 10 минут прогрева, а температура на панели уже больше 90 градусов – узел также неисправен. Скорее всего, клапан, наоборот, не открывается.

Подготовка к замене

Чтобы автомобиль был полностью готов к замене термостата, нужно дождаться, пока мотор остынет хотя бы до 40-50 градусов. На горячем проводить работы крайне опасно, можно получить ожог. Выполняется замена термостата на ВАЗ-2109 довольно быстро, самая сложная и нудная процедура – это опорожнение системы. Для этого нужно воспользоваться двумя сливными отверстиями, которые находятся в нижней части радиатора (заглушка выкручивается от руки) и в блоке двигателя (болт под головку на 13).

Но вот что делать, если в системе залит антифриз, который имеет довольно высокую стоимость? Надо же постараться его сохранить, чтобы не было накладно ремонтировать автомобиль. Для этого первым делом, открыв кран печки, выкручиваете хомут на патрубке, который идет к дроссельной заслонке. Через него необходимо слить максимально возможное количество антифриза. Да, процедура эта медленная, но зато она позволит сохранить практически всю жидкость. Лишь после нее можно выкрутить заглушку на радиаторе и на блоке ДВС. И не забывайте откручивать пробку на расширительном бачке, чтобы напор увеличился.

Zheka147 › Блог › Как проверить термостат, не снимая с машины

Выход из строя данного узла неизбежно приводит к ряду проблем — перегреву мотора или невозможности набора им нужной температуры.

Вот почему автолюбителю нужно знать, как проверить термостат, и какие неисправности данного устройства существуют.

Распространенные причины поломок; Способы решения проблем; Проверяем устройство без снятия и с демонтажем; Особенности проверки на автомобилях ВАЗ; Проверяем устройство при покупке; Подводим итоги.

Распространенные причины выхода из строя устройства

В процессе эксплуатации авто возможны следующие поломки термостата и причины их появления.

1. Повышенное время нагрева силового узла.

Мотор работает неустойчиво (к примеру, троит), что приводит к чрезмерным колебаниям клапана термостата и повреждению его седла. Из-за воздействия сильной вибрации происходит повреждение термочувствительного элемента.

Итог — попадание охлаждающей жидкости внутрь узла (выход воска наружу), что приводит к нарушению функций устройства, которое перестает открывать или закрывать клапан при достижении нужного уровня температур.

Причиной такой поломки может стать попадание ОЖ внутрь специального элемента, контролирующего уровень температуры антифриза в системе.

Итог — повышение общего объема наполнителя и преждевременное открытие клапана.

3. Открытие термостата происходит с задержкой.

Причина — появление течи специального наполнителя, позволяющего устройству реагировать на изменение температуры.

Изменение объема данного элемента в меньшую сторону потребует большего прогрева для открытия клапана.

Итог — срабатывание термостата с определенной задержкой по времени.

4. Двигатель регулярно перегревается.

К примеру, возможны ситуации, когда термостат пропускает ОЖ вовремя, но мотор все равно набирает высокую температуру.

Причина — пропускание жидкости не через главный радиатор, а ее сброс через обратку снова в мотор.

5. Клапан термостата открыт не до конца по причине механических повреждений.

Итог — поступление в радиатор малого объема жидкости для полноценного снижения температуры в системе.

6. Клапан закрыт не до конца.

Такое возможно, когда к рабочему элементу «пробралась» охлаждающая жидкость.

Из-за повышения объема рабочего элемента клапанная тарелка не может закрыться полностью.

7. Неправильная работа устройства.

К примеру, открытие и закрытие его раньше положенного времени. Такое возможно в случае сбоев в заводских настройках и чрезмерном перегреве системы охлаждения силового узла.
