Каков порядок регулировки клапанов ваз-2101

Какой зазор должен быть на поршневых кольцах

На поршень устанавливается два типа поршневых колец:

• компрессионные кольца;
• маслосъемные кольца;

Также компрессионные кольца делятся на верхнее компрессионное и нижнее компрессионное кольцо. Задачей данных колец является герметизация камеры сгорания и предотвращение прорыва значительной части отработавших газов в картер двигателя. Маслосъемные кольца осуществляют снятие излишков моторного масла со стенок цилиндра, благодаря чему масло не попадает в камеру сгорания в избыточном количестве.

Такой ремонт обычно предполагает расточку блока цилиндров, установку ремонтных поршней и колец. Указанный тепловой зазор является допуском, который учитывает расширение детали с нагревом, то есть когда происходит изменение определенных параметров. Допустимый зазор между поршнем и цилиндром является таким зазором, при котором наблюдается нормальная работоспособность всех элементов. Детали весьма плотно подогнаны друг к другу, но при этом не происходит их повреждения и заклинивания.

Другими словами, допустимый зазор поршневых колец позволяет после теплового расширения добиться такого теплового пространства (зазор между поршнем и цилиндром), при котором плотно прижатые к стенкам цилиндров поршневые кольца создают надежное уплотнение. При этом расширившиеся под воздействием высокой температуры кольца должны сохранять подвижность в канавках на поршне и создавать надежное уплотнение, при этом не препятствуя нормальному перемещению поршня. Параллельно с этим поршневые кольца должны эффективно отводить избытки тепла от нагретых поршней.

Поршневое кольцо не является цельным, так как имеет разрез (замок). Благодаря указанному разрезу удается избежать заклинивания при нагреве и достичь упругости кольца для плотного прижатия к стенкам цилиндра. После установки кольца на поршень и помещения поршня в цилиндр образуется зазор в замке поршневых колец. Такой зазор составляет 0.3- 0.6 миллиметра.

Замок поршневого кольца может быть выполнен в виде прямого или косого среза. Замок с прямым разрезом менее предпочтителен, так как в области краев среза создается сильное давление на стенки цилиндра. Данная особенность конструкции замка вызывает ускоренный износ зеркала цилиндров, после чего происходит утечка газов и повышается расход масла на угар. Увеличение зазора поршневого кольца от допустимых параметров ухудшает уплотнение. Уменьшение зазора колец может привести к их разрушению, заклиниванию или образованию задиров на стенках цилиндров.

Принцип работы клапанов ГРМ ДВС

Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.

В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).

Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленчатого вала и распредвала, такту и мотора и газораспределительным фазам.

Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.

Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.

А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.

А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.

Как отрегулировать с помощью рейки и индикатора

Ещё для регулировки теплового зазора клапанов может применяться специальная рейка в паре с индикатором. Этот набор помогает добиться большей точности, нежели при использовании щупа или шайб.

Набор с рейкой и индикатором для регулировки тепловых зазоров клапанов

Порядок работ следующий:

1. После подготовительных процедур и демонтажа крышки клапанов мотор прокручивается до совпадения метки на шестерне распредвала с корпусной меткой.
2. Маркером на обратной стороне шестерни относительно заводской метки можно через каждые 90 градусов проставить свои отметки.
3. При помощи трёх болтов фиксируем рейку на выступе блока подшипников.
4. В специальное гнездо на планке ставится стрелочный индикатор с установленной на «0» шкалой.
5. Специальным приспособлением берётся кулачок и тянется вверх, после чего стрелка индикатора сместиться на 50–52 деления. Если полученные цифры отличаются, тогда клапан регулируется по сценарию, описанному при работе с щупом.

Для этого следует выполнить следующие действия:

1. Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
2. Демонтируем катушки зажигания и клапанную крышку.
3. Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов).

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!

Замена поршневых колец

На автомобилях ВАЗ, впрочем, как и на всех других моделях легковых автомашин, одни лишь поршневые кольца целесообразно менять только в том случае, если:

• в цилиндрах нет выработки;
• не имеет следов повреждения их внутренняя поверхность.

При значительном износе гильз требуется их расточка, а если до этого уже был последний размер, требуется перегильзовка блока цилиндров. Заменить ПК можно на любом вазовском моторе, не снимая ДВС, для этого потребуется снятие ГБЦ и масляного картера. ПК меняют в том случае, если зазор в стыках у них не превышает 1 мм.

Для примера рассмотрим замену поршневых колец на автомобиле ВАЗ-2114 с 8-клапанным ДВС, такую работу необходимо проводить на яме или автоподъемнике:

• выключаем зажигание, ставим КПП на нейтральную передачу, скидываем с АКБ минусовую клемму;
• сливаем тосол, снимаем корпус воздушного фильтра вместе с патрубком (гофрой инжектора);
• снимаем клапанную крышку, распредшестерню, ослабляем ремень ГРМ и отводим его в сторону;
• отсоединяем от ГБЦ вв провода, патрубки системы охлаждения, откручиваем болты головки;
• раскручиваем гайки приемной трубы глушителя;

• полностью освобождаем ГБЦ от всех креплений, которые мешают ее снять, производим съем головки блока;

• если под двигателем есть защита, демонтируем ее;
• подставляем емкость под поддон двигателя, отворачиваем пробку на картере, сливаем масло;
• снимаем нижний лючок корпуса КПП (три болтика);

• головкой с воротком на 10 или торцевым ключом откручиваем все болты масляного поддона;

• демонтируем поддон, снимаем маслоприемник;

• отворачиваем гайки шатунов, снимаем нижние шатунные крышки, аккуратно выбиваем поршни с шатунами наверх. Поршни следует выбивать через выколотку из мягкого металла или через деревянный брус. Сначала нужно аккуратно выбить шатунный болт, не повредив на нем резьбу, затем выколотку наставить на торец шатуна – ни в коем случае нельзя бить по вкладышам или посадочному месту под ними;

• шатуны рекомендуется вынимать по одному, и сразу же на них наживлять крышки, между собой крышки путать нельзя, они назад ставятся строго по своим местам, и обязательно замок к замку;

• снимаем с поршней ПК, обломком старого кольца чистим поршневые канавки до чистого металла. Обязательно проверяем чистоту канавки по кругу, кокса в ней оставаться не должно;

• устанавливаем в канавки новые кольца, начинаем с нижнего МПК, затем ставим среднее компрессионное ПК, и в последнюю очередь верхнее. Для установки можно воспользоваться специальным приспособлением, но все же кольца удобнее ставить руками. Если МПК чугунные, их нельзя гнуть по своей оси, можно только аккуратно раздвигать. Компрессионные кольца выгибать тоже нужно аккуратно, по минимуму;

• устанавливаем на место поршень с помощью специальной оправки, забиваем деревянной ручкой молотка либо латунной или бронзовой выколоткой;

• ставим по одному поршню-шатуну, и тут же крепим на каждый шатунную крышку. Затяжку гаек шатунов следует выполнять динамометрическим ключом, усилие – от 4,5 до 5,5 кг;
• затем ставим все на место – маслоприемник, поддон двигателя, головку блока. Заливаем в радиатор тосол, масло в картер, для проверки запускаем мотор. После замены ПК ДВС может поначалу дымить и расходовать масло – движок необходимо обкатать приблизительно 2 тыс. км. Бывает так, что при кажущемся нормальном состоянии гильз ДВС продолжает дымить даже после замены колец после обкатки. В таком случае придется растачивать цилиндры и устанавливать ремонтную поршневую группу.

Какой должен быть зазор на поршневых кольцах? Детальный разбор

Тема, интересующая многих автолюбителей, как установить зазор между поршневыми кольцами, а особенно интересует это тех, кто собирается проводить ремонтные работы самостоятельно

Каждый знает, что любой автовладелец (опытный, или нет), старается больше узнать о повреждениях, которые могут возникнуть во время эксплуатации авто, а также о мерах их предосторожности

Какой должен быть зазор на поршневых кольцах? Мы рассмотрим различные особенности, и специфику темы, а также ознакомимся с основными приёмами и техниками, для ремонта этой детали.

Во-первых, самым первым шагом будет являться факт, который связан с осмотром поршней. Необходимо проверить и тщательно осмотреть поршень на наличие на поверхности трещин, или мелких механических повреждений. Если вы заметили даже небольшой дефект, то следует немедленно заменить поршень на новый. Чтобы избежать неприятной ситуации, или более крупной поломки.

Во-вторых, если у вас разобран двигатель, то следует также уделить внимание и поршням. К таким профилактическим мерам можно отнести очистку головки поршня от имеющегося нагара, очистка и обработка канавок которые находятся под поршневыми кольцами

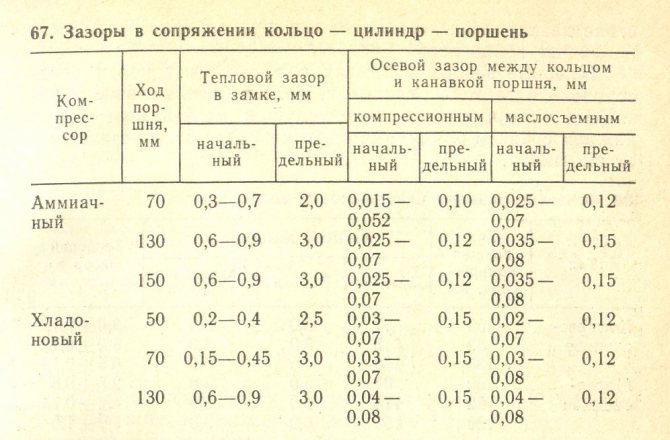

В-третьих, после того как поршень был очищен, следует обязательно осмотреть зазоры между канавками и кольцами. В решении данной проблемы как никогда лучше подойдёт таблица, в которой будут указаны номинальные зазоры поршневых колец.

Это:

• Параметры верхнего компрессионного кольца должны быть 1-0.04-0,075 мм;
• Компрессионное кольцо, которое находится внизу, должно быть размером 2-0,03-0,065 мм;
• Маслосъемное кольцо с зазором в 3-0,02-0,055 мм.

Помните, что для каждого зазора характерны свои параметры и расстояние, самое главное — не перепутать их. Допустимый зазор должен быть равен 0,15 мм. В том случае, если на глаз тяжело точно определить расстояние между зазорами поршней, то можно воспользоваться специальным прибором — микрометром.

Как правильно использовать микрометр, чтобы определить размер зазора на поршневых кольцах? Нужно померить диаметр поршня сразу в нескольких местах по его окружности. Потом измерить ширину канавок, используя при этом специальные щупы.

После измерений следует вычислить средний показатель значения зазоров. Если показатели отличаются друг от друга, то следует заменить поршень, если показатели одинаковы, то всё в порядке.

В-четвёртых, измерение зазоров в замках поршневых колец. Выполнять данное измерение можно как при помощи специальной оправы, так и при наличии простого предмета цилиндрической формы. Показатели и параметры зазора следует измерять при помощи специального щупа. Параметры зазора пригодного для эксплуатирования имеют следующие пропорции – 0,25-0,45 мм.

При этом может допускаться погрешность равная 1,0 мм, которая может возникнуть в результате износа детали. В том случае, если размер зазора выше нормы, то поршень необходимо поменять. Если же измеренный зазор меньше указанных параметров (0,25 мм.), то всё, что нужно это просто подточить торцы до нужного размера.

В-пятых, измерение зазора между поршнями и цилиндрами. Данное измерение основывается на установлении соответствия между уже измеренными диаметрами поршня и цилиндра. Здесь стандартные показатели равны от 0,025 до 0,045 мм, при возможном износе 0,15 мм.

Последствия не регулированных клапанов

Не отрегулированные клапана могут быть причиной мелких или очень серьезных поломок двигателя. Как правило, это существенно меняет тепловой зазор. В случае, если зазор меньше нормы – клапан не полностью закрывается, что приводит к отсутствию герметизации камеры сгорания, попадания топлива и отработанных газов в выпускной или впускной тракт двигателя. Хуже всего это сказывает для отработанных газов, на цилиндрах и клапанах образовывается нагар, что ведет к дальнейшему ремонту деталей.

Увеличение теплового зазора так же не на пользу двигателю. Это приводит к дополнительным ударам распредвала на механизм клапанов, соответственно ресурс клапана быстро уменьшается. Клапан несвоевременно и плохо открывается, нарушается подача топлива в цилиндры, нарушаются фазы газораспределения. В результате упадет мощность двигателя, он не будет тянуть и соответственно расход топлива увеличится.

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

• распределительный вал, он вращается в пяти опорах блока цилиндров;
• распредшестерня, передает движение от коленвала распределительному валу;
• 8 толкателей, приводятся в движение кулачками распредвала;
• 8 алюминиевых штанг;
• ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
• выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

• сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
• затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
• происходит рабочий ход;
• последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

• останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
• открываем капот, снимаем корпус воздушного фильтра;
• снимаем клапанную крышку, она держится на шести болтах;
• прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
• следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
• регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
• регулируем оба клапана на втором цилиндре;
• проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
• делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

• выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
• делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и 8) устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Величина зазоров в приводе клапанов:

Номерцилиндра	Клапан	Величиназазора, мм
1	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40
2	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
3	Впускной Выпускной	0,40 – 0,45 0,40 – 0,45
4	Впускной Выпускной	0,40 – 0,45 0,35 – 0,40

Влияние тепловых зазоров на работу двигателя.

Неправильная величина зазора сильно влияет на работу двигателя.

Почему увеличивается зазор в клапанах

Увеличение зазоров связано с тем что трущиеся поверхности подвергаются износу. Зазоры увеличиваются за счет износа между клапаном и коромыслом, коромыслом и штангой. Штангой и толкателем. Стираются кулачки на распредвалу. Увеличивается износ в шейка распредвала, и на валу коромысел. Появляется биение между коромыслом и валом коромысел. И какую конструкцию ГРМ не взять везде есть поверхности которые изнашиваются между собой.

Последствия увеличенных зазоров клапанов

Увеличенные зазоры клапанов имеют следующие последствия. Клапана открываются позже и закрываются раньше чем положенного. При впуске. Клапана закрываются раньше. Это не позволяет наполнить цилиндры в полном объёме. Поршень сожмет меньший объём воздуха или топливной смеси. В результате чего уменьшится давление расширяющихся газов.  Топливо не полностью сгорит в цилиндре. Если воздуха будет не хватать. Образуется сажа. Частично не сгоревшее топливо станет догорать в следующем цикле работы цилиндра. И как результат возникнет местный перегрев поршневой группы. Здесь речь идет о очень высоких температурах. Свыше 1000 градусов.  Местный перегрев двигателя  вызовет последствия. Которые приведут к прогоранию поршня, клапанов межклапанных перегородок.  В результате ГБЦ не будет подлежать ремонту.

После того как топливо завершит работу. Выпускной клапан должен открыться. Но при увеличенном зазоре он откроется позже. После того кого как поршень начнет движение вверх. Клапан какое то время будет закрыт. Поршень встретит сопротивление в такте выброса выхлопных газов.  Закроется раньше.  Не будет возможности всем газам выйти из камеры сгорания Это повлияет на мощность двигателя.

В такте впуска поршнем не создаётся требуемое разряжение. Воздух и топливо поступают в меньшем объёме. Это снижает мощность двигателя.

Несоответствие тепловых зазоров в большую или меньшую сторону плохо влияет на работу двигателя. Снижает его мощность и создает вероятность прогорания элементов поршневой группы. В процессе работы зазоры могут как увеличиваться так и уменьшаться

Уменьшенные зазоры клапанов

Вызывают неплотное закрытие клапанов и связано с износом клапана и седла клапана. Клапан вращаются вокруг своей оси. Конструкция пружин клапанов устроена таким образом. Что при каждом нажатии на клапан. Он проворачивается. Это позволяет равномерно распределять усилие нагрузки на клапан по всей плоскости прилегания. В процессе работы клапана постоянно ударяются по седлу и в момент соприкасания проворачиваются. Всё это приводит к износу седла и клапана. В результате клапан поднимается вверх. И как следствие уменьшается зазор между клапаном и коромыслом.

И если вовремя не отрегулировать зазор клапан перестанет закрываться Так как начнет постоянно давить на коромысло. В статье упоминается конструкция ГРМ которая включает в себя. Распредвал, чашку толкателя, штангу, коромысло и клапан. Эта конструкция применяется, в случае если распредвал расположен в блоке двигателя. Если распредвал или два распредвала располагаются в головке двигателя. Применяется другая конструкция газораспределительного механизма. В которой распредвал сначала на рокер который является коромыслом клапана. Такая конструкция устанавливается на итальянских двигателях применяемых в  ВАЗ 2101-07. Регулировка клапанов осуществляется между кулачком распредвала и рокером.

Последствия уменьшенных зазоров клапанов

Если зазоры клапанов стали меньше допустимой величины. При нагреве двигателя клапана перестанут плотно закрываться. Не произойдет полноценного сжатия топлива. Снизится компрессия в цилиндрах двигателя. При низкой компрессии топливо в цилиндрах сгорает не полностью. Вследствие чего образуется сажа. Топливо  начинает догорать в последующих циклах работы двигателя. Возникает местный перегрев элементов поршневой группы. В первую очередь страдают клапана. Так как через них прорывается пламя из камеры сгорания.

Регулировка тепловых зазоров

После того как сняли толкатели, смотрим их номинал (желательно удостоверится, что номинал совпадает с реальным размером при помощи микрометра, на практике половина совпала, а половина имела фактический размер меньше на 1 сотку), и так всегда… Записываем полученные значения, моем руки, пьем кофе и вбиваем в Microsoft Exel недостающие значения.

В связи с плохим охлаждением ГБЦ по углам, крайние клапана просаживаются сильнее. Все это доказывает практика.Зазор выпускных клапанов решил выставить такой:45 42 — 41 40 — 40 41 — 42 45Если Вы не используете газ в качестве моторного топлива – выставляйте зазоры на выпуске 31. Так рекомендует завод изготовитель.

Есть еще один лайфхак – как опустить рабочую температуру двигателя со 108 до 98 градусов на этих моторах, но об этом расскажу в другой раз.

— В моем случае минимально требуемый размер толкателя получился 2.85 мм (-15) Такого размера не существует в продаже, минимальный который, Вы сможете приобрести это 3.04.Поэтому есть два варианта точить поверхность стакана снаружи, или точить наплыв изнутри.Толщина донышка у всех стаканов 2,25 мм. А толщина наплыва на этом донышке остальные 0,79-1,35 в зависимости от номинального размера толкателя.Стачивать донышко стакана снаружи, не стоит это ослабит его конструкцию, лучше всего точить наплыв изнутри, для этого понадобится дремель, с маленькой абразивной насадкой, и одетой на этот дремель кусок трубки подходящего размера. Трубка подтачивается напильником и тем самым глубина утопленности абразива в трубке сокращается.

Дремель

Да приборчик не промышленный, он быстро перегревается и поэтому за 4 подхода минут по 15-20 с перерывами минут по 30 необходимые размеры были получены.

— Чистыми руками устанавливаем толкатели в соответствии с получившейся таблицей, предварительно смазав внешние стенки стаканов свежим маслом. Проверяем, чтобы каждый стаканчик в своем колодце двигался очень плавно.Не допускается закусывания толкателя в колодце — это приведет к риску, что клапан в нужный момент просто не закроется.

Регулировка клапанов

• Смазываем маслом постели распредвалов и ставим распредвалы по своим местам и в правильном положении, так чтобы прорези на задних торцах были выше центра распредвалов;
• Смазав рабочую поверхность, устанавливаем крышки подшипников распредвалов по местам, наживляем болты и равномерно прижимаем крышки таким образом, чтобы распредвал прижимался без перекосов;
• Затягиваем крышки подшипников распредвалов моментом 8 Нм;
• — устанавливаем новые сальники;
• Очищаем бугель, обезжириваем посадочное место, наносим герметик без фанатизма;
• Ставим бугель на место, затягиваем желательно в два этапа, чтобы бугель надежно сел без перекосов;
• Одеваем шестерни, наживляем болты, чтобы муфты на валах могли свободно проворачиваться;
• Одеваем на них ремень;
• Устанавливаем КМ6628. Из всего набора необходима лишь верхняя планка и две пластиковые вставки.

КМ6628

— Проверяем не сместилась ли метка на коленвале;— Удостоверяемся, что метки которые мы выставили на ремне совпадают со звездами и метки звезд смотрят друг на друга;Если все правильно продолжаем.

Момент по книжке шедевральный 65Нм + 120° + 15°. Лучше так не делать. Эта схема предполагает, что болты будут установлены новые, определенной твердости. Лучше всего использовать стрелочный диноключ. Именно стрелка показывает, происходит ли увеличение момента по мере затяжки. Если же стрелка замерла, скажем, на 60нм и при затяжке момент не возрастает — значит болт тянется и его нужно заменить пока не поздно.

• Равномерно закручиваем шестерни трещоткой чтобы просто хорошо прихватить. При этом нужно очень хорошо держать ключом распредвал. Теперь распредвалы не провернуться;
• Вытаскиваем КМ6628 и дотягиваем шестерни динамометрическим ключом до момента 80-100нм;
• Устанавливаем пробки шестерен распредвалов, лучше это делать гайковертом;
• Крышки ремня грм затягивается с моментом 6 нм, то есть ее можно затягивать отверткой;
• Крышка головки цилиндров на головке цилиндров 8Нм;
• Модуль зажигания на головке цилиндров 8Нм.

Какие существуют нормы зазоров между поршнями и цилиндрами

Перед проведением соответствующего ремонта поршневого механизма, необходимо знать, что существуют определенные нормы зазоров, которые расписаны по таблицам и должны соблюдаться в строгой форме.

Диаметр поршней разделяется всего на пять классов: A B C D E. Каждый новый класс определяет увеличение диаметра на 0,01 миллиметра. Кроме того, имеются специальные категории, которые определяют диаметр отверстия под поршневой палец. Они меняются на каждые 0,004 миллиметра. Все эти цифры и маркировка, в обязательном порядке маркируется на нижней части поршня.

Для различных деталей существуют соответствующие нормы. Так, например, новые поршни должны устанавливаться с зазором 0,06 миллиметров по всей его окружности. Если же деталь уже прошла достаточно внушительный километраж, то ее зазор не должен быть больше 0,15 миллиметров.

В случаях, когда зазор начинает превосходить установленные нормы, то следует подобрать и приобрести те поршни, которые обеспечат требуемую зазорность. Совсем необязательно подгонять поршень с высокой точностью. Достаточно лишь иметь образец с приблизительными размерами.

Предварительно, необходимо в обязательном порядке расточить цилиндры до ремонтных размеров и оставить запас, примерно, в 0,03 миллиметра. Он необходим для дальнейшего хонингования поверхности. Во время хонингования обязательно выдерживайте точность диаметра, чтобы при монтаже нового поршня зазор соответствовал требованиям, предъявляемым к установке новых деталей.

Диаметр цилиндра замеряется в четырех поясах, а также в двух перпендикулярных плоскостях. Нутромер необходимо устанавливать строго перпендикулярно блоку цилиндров. Таким образом, можно исключить любые отклонения от правильности измерений.

Регулировка клапанов на ВАЗ 2103

Поскольку работа двигателя основана на постоянном сгорании в цилиндрах топливно-воздушной смеси, цилиндропоршневая группа довольно сильно нагревается, что приводит к расширению металла.

Если бы таковой зазор отсутствовал, работа двигателя была бы некорректной либо вовсе невозможной из-за нарушения фаз газораспределения.

Регулировка теплового зазора клапанов выполняется между кулачком распредвала и специальным рычагом

Когда и для чего производится регулировка

Регулировка клапанов является одним из важных мероприятий при обслуживании двигателя на автомобилях семейства ВАЗ. Прежде всего, необходимость в проведении такого процесса связана с конструкцией клапанного механизма. В ходе работы узла образуется выработка на соприкасающихся поверхностях рычага, торце клапана и кулачках распредвала, что сказывается на увеличении зазора. В силу того, что конструкция механизма является довольно простой, регулировку без особого труда можно выполнить своими силами.

Необходимость в выставлении правильного зазора возникает в следующих ситуациях:

• при ремонте механизма ГРМ;
• доносится шум из области ГБЦ;
• пробег после последней регулировки составляет более 15 тыс. км.;
• снизилась мощность мотора;
• увеличился расход топлива.

После ремонтных работ с механизмом ГРМ в обязательном порядке выполняют регулировку клапанов

Снижение динамики может быть связано также с карбюратором

Если регулировка этого узла не дала никаких результатов, следующее на что нужно обратить внимание — это именно клапана

Инструменты для регулировки

Регулировка теплового зазора осуществляется при помощи материалов и инструментов, который должен быть в арсенале каждого владельца «классики»:

• набор торцевых и рожковых ключей (обязательно наличие рожковых ключей на «13» и «17»);
• щуп для замера зазора;
• отвёртки;
• ветошь.

Отдельно следует сосредоточиться на щупе, поскольку обычный плоский инструмент для этой процедуры не пойдёт. Понадобится широкий щуп толщиной 0,15 мм.

Чтобы отрегулировать тепловой зазор понадобится специальный широкий щуп толщиной 0,15 мм

Подготовительные работы

Помимо того, что регулировку проводят на остывшем двигателе, потребуется частичный демонтаж некоторых его элементов:

1. Откручиваем гайки и снимаем крышку воздушного фильтра, извлекая сам фильтрующий элемент.

2. Отсоединяем шланги, идущие к корпусу фильтра, после чего отворачиваем крепёж.

3. Отвёрткой откручиваем крепление троса подсоса, затем демонтируем тягу дроссельной заслонки.

4. Торцевым ключом на «10» откручиваем гайки крепления крышки ГБЦ и снимаем её.

5. Демонтируем крышку трамблёра.

После проделанных действий с помощью специального ключа потребуется установить поршень четвёртого цилиндра в ВМТ. Шкив коленвала в этом случае должен быть установлен напротив длиной метки на блоке цилиндров, шестерня распредвала — напротив отлива на крышке подшипников, бегунок распределителя — соответствовать проводу четвёртого цилиндра.

Перед началом регулировки устанавливают коленвал и распредвал по соответствующим меткам

Порядок регулировки клапанов

После того как все метки выставлены, приступаем к проверке либо регулировке зазора, который должен составлять 0,15 мм:

1. Работу начинаем с 6 и 8 клапана, считая со стороны цепи ГРМ. Между кулачком распредвала и рокером вставляем щуп и, если он входит одинаково туго, то в регулировке нет необходимости.

2. Если щуп входит свободно либо с трудом, зазор потребуется отрегулировать. Для этого ключом на «13» удерживаем головку болта, а ключом на «17» ослабляем контргайку. Вставляем щуп и путём вращения болта выставляем нужное положение, после чего затягиваем контргайку и для контроля проверяем, не изменился ли зазор.

3. Зазор на остальных клапанах выставляем аналогичным образом. Для этого коленвал проворачиваем на пол-оборота и регулируем 4 и 7 клапаны.

4. Коленчатый вал поворачиваем ещё на 180˚ и производим регулировку 1 и 3 клапанов.

5. В последнюю очередь проверяем и при необходимости регулируем 2 и 5 клапаны.

Щуп на всех клапанах должен выниматься с одинаковым усилием

При этом важно знать и помнить, что маленький тепловой зазор будет хуже большого, а это может привести к прогоранию клапанов
