Тахометр для автомобиля

Подключение — дизельный двигатель

На автомобилях с дизельным мотором последовательность подключения такая:

1. Нужно снять защиту генератора. Обычно доступ к ней затруднен, поэтому для ее демонтажа нужно будет заехать на смотровую канаву, эстакаду или использовать подъемник.
2. Выходной провод нужно подключить к клемме генератора, о. Если такой клеммы нет, то единственным вариантом является разборка генератора. Затем отключается один из проводов, идущих от обмотки к выпрямителю генератора. Этот провод необходимо соединить с проводом тахометра и заизолировать. Затем производится сборка и установка генератора.

Рекомендуется дополнительно замкнуть контакт масляного насоса, в противном случае может происходить ложное срабатывание лампы аварийного давления масла при достижении определенных оборотов коле

• Тахометр на лодочный мотор своими руками
• Тахометр это прибор для измерения
• Тахометр своими руками схема
• Лебедка с кевларовым тросом

Диагностика

Помимо того, что установленный в автомобиле тахометр позволяет контролировать рабочие и максимальные обороты коленвала двигателя, его функции этим не ограничиваются.

Хаотичное изменение показаний, не соответствующее истинному положению, позволяет на ранних стадиях диагностировать возникновение неисправностей в авто.

Рассмотрим наиболее типичные случаи.

Стрелка тахометра прыгает на холостых оборотах

Основных причин в этом случае две — некачественная топливная смесь и перебои в искрообразовании.

Для автомобилей, оснащенных контактными системами зажигания, в первую очередь необходимо проверить состояние конденсатора. Именно его неисправности влияют на то, что на первичную обмотку катушки зажигания не подается необходимое напряжение.

Для абсолютно всех автомобилей основной проблемой, вызывающей колебания стрелки тахометра является выход из строя или «скорый конец» проводов высокого напряжения, подводящих энергию для создания искры. Это могут быть как механические повреждения, например, вследствие перетирания, или просто усталость материалов, повреждение изоляции и т. д.

При замене важно правильно подобрать соответствующие высоковольтные провода. Для большинства двигателей, рекомендуемое сопротивление провода должно находиться в пределах 2,5 — 25  кОм и пробивным напряжением не менее 30 кВ

Вся информация обычно содержится в мануале к конкретному типу автомобиля или двигателя.

При исправности электрической части обращают внимание на состояние топливно-воздушной смеси. Наиболее часто к колебаниям стрелки на холостых оборотах приводит неисправность (засорившийся) жиклер холостого хода для карбюраторных автомобилей и неправильный факел у форсунок инжекторного

Наиболее часто к колебаниям стрелки на холостых оборотах приводит неисправность (засорившийся) жиклер холостого хода для карбюраторных автомобилей и неправильный факел у форсунок инжекторного.

И если для устранения неисправностей карбюратора достаточно отвернуть и прочистить жиклер ХХ, то в случае с инжекторным автомобилем поездка на станцию техобслуживания неизбежна, поскольку чистка и регулировка распылителя форсунок доступна только при наличии специального стенда.

Стрелка тахометра дергается во время движения

В случае, если стрелка тахометра «прыгает» во время поездки, когда обороты отличны от холостых, особенно на разгоне, причиной такого поведения может быть недостаток топлива, растянутый или ослабленный ремень ГРМ или цепь привода распредвалов и т. д.

В любом случае, при такой неисправности, желательно не откладывая, произвести диагностику двигателя во избежание более серьезных поломок, поскольку колебание стрелки тахометра на больших оборотах говорит о неравномерности работы цилиндро-поршневой группы.

Видео о критических оборотах — красной зоне тахометра:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Сравнить стоимость ОСАГО для своего авто

Выбрать видеорегистратор: незаменимый гаджет для водителя

Некоторые водители предпочитают видеорегистратор в виде зеркала

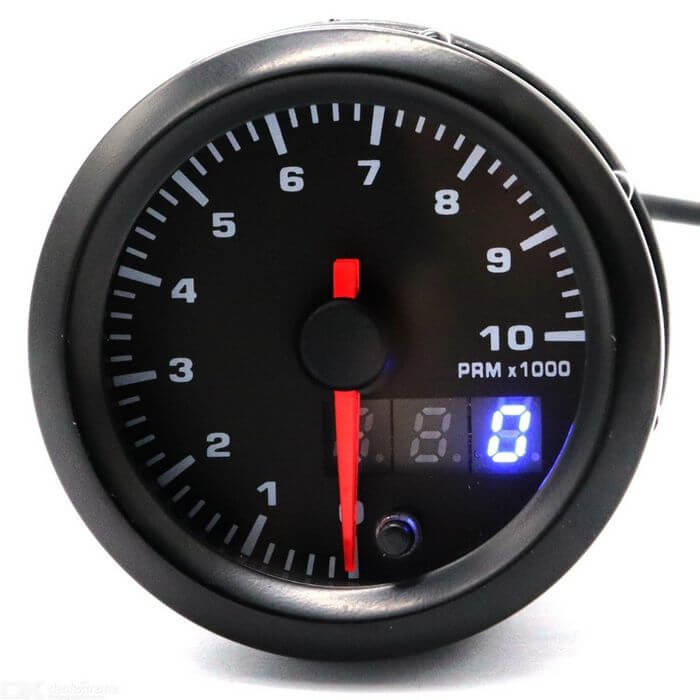

Электронные и выносные тахометры

Тахометр электронный автомобильный обладает тем же принципом, что и цифровой. На дисплее часто используется шкала. Вместо магнитной катушки применяется электронный датчик, который и передает сигнал дисплею. Тахометр электронный автомобильный можно использовать как дополнительный прибор для измерения оборотов. Это необходимо, если штатный тахометр имеет погрешность или требуются более точные показания. К примеру, не на все модели ВАЗ (до 2000 г.) устанавливались штатные тахометры.

Выполнив доработку двигателя или установив на него турбину, вы добьетесь того, что обороты двигателя увеличатся. Штатный прибор не сможет показать достоверную информацию. Для этого потребуется установить автомобильный выносной тахометр. Это можно сделать временно или оставить для сравнения показаний со штатным тахометром.

Недавно появились тахометры, которые могут измерять частоту вращения бесконтактным способом. Такой тахометр часто можно встретить в автосервисах. Принцип его работы заключается в следующем: рядом с коленчатым валом крепится кусок отражающей фольги, на которую направляется лазерный луч. Он измеряет время, за которое вал проходит полный оборот. И уже после этого сигнал передается на тахометр, и показания высвечиваются на приборе.

Как самостоятельно установить тахометр

Подключение через ЭБУ

Процесс установки тахометра на автомобиль с бензиновым двигателем отличается от монтажа данного контрольно-измерительного прибора на машину с дизельным мотором. Исходя из этого, в статье будут рассмотрены оба способа установки.

Монтаж тахометра на транспортное средство с бензиновым ДВС

При бесконтактной системе зажигания

Если к прибору прилагается схема подключения тахометра, то настоятельно рекомендуется детально ее изучить и производить подключение согласно сопровождающей документации. В случае отсутствия схемы установка прибора осуществляется в несколько этапов:

1. Прибор, в зависимости от вида, закрепляется либо в соответствующее посадочное место на приборной панели, либо на ее поверхности.
2. Провод, имеющий черный цвет, подключается к корпусу (массе) транспортного средства.
3. Красный провод соединяется с клеммой замка зажигания, которая будет подавать напряжение 12 В при включенной системе зажигания.
4. Третий провод прибора может быть окрашен в любой цвет. Его необходимо подключать с учетом того, какая система зажигания установлена на автомобиле. Если система контактная – тахометр должен быть соединен с прерывателем трамблера. При бесконтактной системе зажигания прибор соединяется с коммутатором напряжения.
5. Для обеспечения подсветки дисплея, если она предусмотрена производителем, прибор следует подключить к предназначенной для этого клемме на замке зажигания.

Как подключить при контактной системе зажигания

Монтаж тахометра на транспортное средство с дизельным ДВС

Подключать прибор следует к генератору, поэтому монтаж тахометра лучше всего проводить на смотровой яме или эстакаде. Перед началом работ осуществляется демонтаж защиты генератора. Далее на генераторе нужно отыскать клемму с латинской буквой «w» и осуществить подключение к ней выходного провода тахометра.

Схема задней панели тахометра

На следующем этапе замыкается контакт, который отходит от масляного насоса. Выполняется данное действие для того, чтобы тахометр выдавал достоверные показания.

Дизельный

Следует отметить, что иногда отыскать клемму генератора с латинской буквой «w» не представляется возможным. В этом случае нужно разобрать генератор, соединить один из трех проводов, которые соединяют обмотку и выпрямитель, с кабелем тахометра и хорошо заизолировать место соединения. После этого генератор собирается в обратной последовательности.

Схема включения тахометра от Волги

В заключение надо отметить, что установка тахометра – не очень сложная работа, однако категорически не рекомендуется приступать к ее выполнению без теоретических знаний и некоторого практического опыта, связанного с ремонтом автомобиля. Без твердой уверенности в собственных возможностях лучше всего предоставить автомобиль в распоряжение квалифицированных работников специализированной станции, которые в кратчайшие сроки смогут установить тахометр на ваше транспортное средство.

Как подключить автомобильный тахометр своими руками

Главная функция тахометра в машине — это определение правильной передачи, что положительно влияет на срок службы двигателя. В большинство автомобилей при сборке встраивают аналоговый тахометр.

Водитель смотрит на приближающуюся к красной черте стрелке и знает, когда необходимо переключиться на повышенную передачу.

Не во всех автомобилях есть удовлетворяющий владельца тип прибора, поэтому просто необходимо разобраться в вопросе какие есть и как подключить тахометр.

Знаете ли вы? Термин «тахометр» произошёл от греческого τάχος — скорость и μέτρον— мера.

Виды тахометров

Есть два вида тахометров: цифровой и аналоговый.

Первый выглядит как маленький экран, на котором водитель может видеть все необходимые ему данные во время движения.

Второй проще и выглядит, как табло со стрелками и значениями.

Выносной

Выносной тахометр устанавливают на передней панели автомобиля. Для большего удобства размещения, у такого устройства имеется ножка для закрепления на панели.

Кроме того их стильный вид придаёт машине элегантности.

Штатный

Штатный тахометр встраивается в приборную панель автомобиля. Этот прибор более удобен, так как водителю проще воспринимать движение одной стрелки, а не нескольких показателей во время движения. Штатный тахометр чаще используется в автомобилях, а производители электронных приборов выпускают наборы для самостоятельной комплектации машин.

Важно! Измерительные приборы выпускаются соответственно марке автомобиля. Показания не родного механизма будут не верными. https://www.youtube.com/embed/TdI-Nn8XjmY

Как подключить тахометр через ЭБУ  Если у вашей машины не карбюраторный двигатель, а инжектор тахометр подсоединяется не к зажиганию. В этом случае вам нужно подключать к контролёру блока управления двигателем.

Схема подключения тахометра проста: отведите массу на кузов (землю), плюс от прибора подведите к плюсу зажигания. Тахометр имеет два входа: первый идёт на блок управления, второй — на датчик положения коленвала.

Прибор, подключённый к ЭБУ, будет считывать импульсы непосредственно с контролёра блока управления.

Схема подключения тахометра на бензиновый двигатель

Закрепите механизм на его месте (место расположения определяется видом устройства). Чёрный провод подсоедините к массе (кузову) автомобиля. Провод красного цвета соедините с клеммой замка зажигания, подающей напряжение 12 Вт во время работы системы зажигания.

Третий провод может быть любого цвета. Поскольку система зажигания есть контактная и бесконтактная, рассмотрим, куда подключать тахометр в обеих. При контактной системе — прибор подключается к прерывателю трамблёра. Во второй системе — к коммутатору напряжения.

Если в машине предусмотрена подсветка дисплея, тахометр подключается к имеющейся для этого клемме в замке зажигания.

Как подключить тахометр к дизелю

Поскольку процесс трудоёмкий, проводить его нужно на смотровой яме. Первый пункт работы — демонтаж защитного кожуха генератора, старайтесь избежать попадания грязи. Вторым этапом идёт подключение тахометра к генератору на дизеле. Для этого на корпусе генератора найдите клемму обозначенную буквой «W» и подключите к ней выход прибора.

Внимание! Обязательно нужно замкнуть контакт, отходящий от маслонасоса. Если этого не сделать тахометр может «врать». Случается, что выше обозначенную клемму найти невозможно

В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке

Случается, что выше обозначенную клемму найти невозможно. В этом случае произведите разборку генератора. Один проводов, соединяющих обмотку и выпрямитель, соедините с кабелем тахометра. Заизолируйте провода и соберите генератор в обратном порядке.

Как проверить тахометр на работоспособность

Мы разобрались, как подключить тахометр на дизельный и карбюраторный двигатель. Теперь рассмотрим причины поломок устройства.

Вы заметили проблемы в работе измерительного прибора, например прыгающую в разные стороны стрелку. Может быть несколько причин поломки. При длительной работе двигателя возникает вибрация, которая может привести к поломке дисплея.

Следующей причиной может быть окисление контактной группы электропроводки, повреждение её изоляции или отсоединение от наконечников. Всё это видимые причины, которые необходимо сразу же устранить. Если поломан сам датчик — нужна замена.

Интересно! Сконструировал тахометр американец Кёртис Виддер в 1903 году.

Применение тахометров

Тахометры широко применяются для измерения частоты вращения вала двигателей практически всех типов транспортных средств (автомобилей, тракторов, тепловозов, судов, самолётов, вертолётов). Также применяются для контроля частоты вращения рабочих органов технологических машин, станков, агрегатов (например, валков прокатных станов, турбин).

Кроме того, тахометр может быть использован в других целях, например, при подсчете расхода сырья на конвейере, материалов, расхода жидких и газообразных сред в трубопроводах ротационными расходомерами, времени наработки оборудования, машин и механизмов при испытаниях и обкатке.
Результат измерения может быть масштабирован в реальные единицы измерения (часы, минуты, метры, скорость, штуки, количество упаковок, кг/с и т. д.). Например, спидометр автомобиля построен по принципу тахометра — измеряет скорость вращения неведущего колеса, вторичный прибор спидометра проградуирован в единицах скорости перемещения, например, км/ч.

Приборы часто снабжаются дополнительными сервисными функциями, например, аварийной или предупредительной сигнализацией ухода значения параметра за допустимые пределы, накопления результатов измерений, сброса и обнуления накопленных значений, защита доступа к данным или настройкам паролем, интерфейсами передачи результатов измерения удалённым устройствам, например, через интерфейсы CAN, RS-485, Ethernet, через протокол, например, Modbus и др. при работе в сети или связи с компьютерами[источник не указан 3159 дней].

Настройка тахометра

Если не допущены ошибки при монтаже деталей и исправны элементы схемы, то тахометр сразу начнет работать. Необходимо будет только подогнать номиналы резисторов моста. Для этого нужно с импульсного генератора подать на вход тахометра прямоугольные импульсы частотой, взятой из нижеприведенной таблицы и откалибровать шкалу.

Таблица перевода оборотов вращения двигателя в частоту
Обороты двигателя, оборотов в минуту	700	800	900	1000	1100	1200	1500	2000	2500	3000	3500	4000	4500	5000	6000
Частота генератора, Гц	12	13	15	17	18	20	25	33	42	50	58	67	75	83	100
Частота генератора, 2×Гц	24	26	30	34	36	40	50	66	84	100	116	134	150	166	200

Так как в автомобилях обычно за один оборот вала двигателя датчик выдает два импульса, то при калибровке тахометра нужно устанавливать частоту на генераторе в два раза больше. Например, при калибровке точки шкалы 800 нужно будет подать на вход тахометра импульсы частотой не 13 Гц, а 26 Гц. Ряд частот для такого случая приведен в нижней строке таблицы.

Для того, чтобы не испытывать трудностей при калибровке шкал тахометра нужно знать принцип работы мостовой схемы. Перед Вами принципиальная схема моста постоянного тока. При равенстве соотношений величин резисторов R1/R2 и R3/R4 напряжения в точках диагонали моста A и B равны, и ток через mA не протекает, стрелка стоит на нуле.

Если, например, уменьшить величину резистора R1, то напряжение в точке А увеличится, а в точке В останется прежним. Через миллиамперметр, находящийся в диагонали моста потечет ток и стрелка отклонится. То есть при постоянном напряжении в точке В и изменении напряжения в точке А стрелка прибора будет двигаться относительно шкалы.

В схеме тахометра функцию резистора R1 выполняет резистор R9, и так далее. При увеличении оборотов двигателя, частота и ширина импульсов с выхода микросхемы увеличивается и таким образом увеличивается напряжение в левой точке подключения миллиамперметра, протекающий ток увеличивается и стрелка отклоняется. Резисторы в плечах моста подобраны в таком соотношении, чтобы мост был изначально разбалансирован, и равенство напряжений в точках подключения миллиамперметра наступало при 700 оборотов двигателя.

Номиналы резисторов на схеме указаны при сопротивлении рамки миллиамперметра 1,2 кОм. Если использовать прибор, имеющий другое сопротивление рамки, то придется подбирать номинал резисторов R8, R9 и R12, R13, временно заменив их переменными. После калибровки прибора, измеряется сопротивление переменных резисторов, и они заменяется постоянными.

Переключатель S1 можно не устанавливать и настроить прибор для измерения в требуемом диапазоне по одной шкале. В таком случае точность измерений снизится в два раза. При растянутой шкале прибора такой точности тоже будет достаточно.

Тахометр, выполненный по предложенной схеме, является законченным прибором и его можно применять для измерения частоты вращения любых валов, например, двигателя моторной лодки, электродвигателей. В качестве датчиков могут использоваться датчики холла, фото и электромагнитные датчики. Достаточно доработать схему входного формирователя импульсов.

Для чего нужен тахометр в автомобиле

Опытные водители знают, что правильное использование тахометра позволяет задействовать все возможности двигателя на максимум, при этом, сохраняя его ресурс.

Если внимательно рассмотреть параметры некоторых двигателей, то можно обнаружить такие показатели, как максимальная мощность, а также наибольший крутящий момент. Основой этих показаний всегда было, есть и будет число оборотов коленчатого вала, которое отображено на тахометре.

Чтобы вам было понятнее, постараемся привести элементарный пример. В технической документации двигателя указано: «135 л.с. при 3500 оборотах в минуту». То же самое может означать и «420 Нм при 4000 оборотах в минуту». Все эти цифры означают, что двигатель будет развивать наиболее эффективный разгон или тяговое усилие только при таких оборотах коленчатого вала. Если же частота вращения будет ниже или выше установленного значения, то коэффициент полезного действия будет меньшим, соответственно, автомобиль будет идти тише.

Данные параметры нужны водителю, когда он переключает передачи на КПП. Если разгонять мотор именно до таких оборотов и сразу же включать следующую передачу, то можно получить самый эффективный разгон.

Тем не менее, все же не стоит слишком часто применять такой разгон мотора. Дело в том, что при увеличении числа оборотов, увеличивается и расход потребляемого топлива. Кроме того, слишком большие обороты могут привести к ускорению износа многих деталей двигателя и скорейшему загрязнению масла в картере. Поэтому, многие эксперты советуют немного «не докручивать» двигатель до максимальной мощности, тем самым, создать более экономный и эффективный расход топлива.

Вот так тахометр помогает осуществлять грамотное переключение передач и сохранить ресурс двигателя на более долгий срок.

Какие бывают тахометры

В основном встречаются аналоговые (в виде циферблата со стрелкой) и электронные (дисплей) тахометры. Более экзотичные — выполненные в виде бегущей шкалы на газоразрядных лампах (часто встречаются на автомобилях американского производства), а также механические — наследие самых первых автомобилей.

Механические

Самые первые тахометры, устанавливаемые на автомобили в начале и середине ХХ века представляли собой устройства, связанные напрямую с коленвалом двигателя.

Принцип работы был достаточно прост: на коленчатом валу имелась шестерня, входившая в зацепление с тросовым приводом, который и передавал крутящий момент на катушку, представлявшую собой электромагнит самого устройства. Чем больше оборотов — тем больше возникающая магнитная индукция — тем больше отклоняется стрелка прибора. Все очень просто. Впрочем, и погрешность измерения была достаточно высокой и могла достигать значения до 500 об/мин.

Аналоговые

Дальнейшее развитие, привело к появлению аналоговых тахометров, использующих схожий принцип работы. Отличие заключается в том, что вместо постоянного привода от коленвала, для считывания количества оборотов используется частота подачи энергии на катушку зажигания.

Как это выглядит в работе.  Для возникновения искры на свече зажигания, на катушку, преобразующую низкое (12В) напряжение в высокое (от 12000 до 24000В) подается кратковременный импульс низкого напряжения. Этот же импульс подается одновременно и в электрическую схему аналогового тахометра и обмотку электромагнита. Чем больше импульсов поступает на обмотку — тем большая сила индукции возникает — на тем больший угол отклоняется стрелка.

Необходимо заметить, что погрешность аналоговых тахометров может находиться в пределах от 100 до 500 об/мин.

Цифровые

Поскольку цифровые электронные тахометры все больше заменяют своих аналоговых собратьев, не говоря уже о механических, на них остановимся более подробно.

Основной принцип работы цифрового тахометра заключается в измерении и подсчете количества импульсов, поступающих на первичную обмотку катушки зажигания, либо измерении интервала времени, соответствующего этим интервалам и переводе полученной информации в цифровые значения, отображаемые на табло.

Видео — цифровой тахометр с множеством настроек и Shift Light:

Помимо того, что цифровой тахометр оперирует всеми вышеперечисленными значениями, для повышения точности измерения прибор также обрабатывает значения, поступающие с датчика холостого хода и, иногда, датчика коленвала. На рабочем сайте 1xbet достаточно широкая линия: здесь есть около 35 различных видов спорта. Роспись тоже впечатляет, и, конечно же, самое большое количество событий связано именно с футболом

Однако и для других направлений есть из чего выбрать.  Также вам стоит обратить внимание на киберспортивные события, поскольку это направление только набирает популярность: игр становится всё больше, как и событий по ним.  Делать ставки с 1хбет не только весело и комфортно, но и максимально выгодно. Все данные при этом суммируются, а полученное среднее значение является практически истинным показателем

Поскольку примерно половина от общего количества автомобилей (особенно малолитражные или небольшого класса) не комплектуются штатным тахометром, производители электроники предлагают установочные комплекты для самостоятельного монтажа электронного тахометра.

Простой набор представляет, собственно, сам дисплей, чаще жидкокристаллический со встроенной платой обработки поступающей информации и комплект проводов для подключения к штатным выводам катушки (первого цилиндра при распределенной системе зажигания), а также питания.

Более сложные могут содержать дополнительные датчики холостого хода, а также выносной оптрон. Впрочем, такие комплекты устанавливают с определенной целью — получения полного контроля над оборотами двигателя. Для повседневного использования достаточно и простого комплекта.

Для ясности, ниже приведена типичная схема подключения электронного тахометра, получающего информации только с катушки зажигания.

Как и описывалось выше, сигнал тахометр получает с контакта К катушки зажигания на которую поступают импульсы низкого напряжения, питание — от клеммы Б катушки зажигания (постоянный +12В при включении зажигания), минус — масса автомобиля.

Еще один вариант схемы подключения тахометра — с использованием информации контроллера («мозгов») автомобиля приведен ниже.

В этом случае, для отображения количества оборотов двигателя используется информация, поступающая от датчика положения коленчатого вала и обработанная контроллером.

Датчик тахометра

Отдельно стоит рассмотреть такой элемент цепи тахометра, как его датчик, вернее, датчик положения коленчатого вала (ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата.

Что представляет собой датчик положения коленвала

ДПКВ — электромагнитное устройство, принцип действия которого основан на явлении индукции. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате «шестёрки» играет зубчатая шестерня коленчатого вала. Именно на её зубья реагирует датчик.

Принцип работы датчика основан на явлении индукции

Где расположен датчик положения коленвала

ДПКВ на ВАЗ 2106 закреплён в отверстии на специальном приливе крышки привода распределительно вала в нижней части двигателя рядом с шестерней коленвала. Помочь определить его местоположение может жгут проводов, идущий к нему. Сам датчик заключён в пластиковый корпус чёрного цвета. К крышке привода газораспределительного механизма он крепится при помощи одного винта.

Отверстие для крепления датчика отмечено синей стрелкой

Как проверить ДПКВ на работоспособность

Для того чтобы определить, рабочий ли датчик, можно двумя методами. Для этого нам понадобятся:

• гаечный ключ на 10;
• отвёртка с крестовидной битой;
• мультиметр.

Процесс проверки состоит из следующих этапов:

1. При помощи ключа на 10 ослабляем крепление минусовой клеммы на аккумуляторе. Снимаем её.
2. Поднимаем капот, находим датчик положения коленвала.
3. Отсоединяем от него разъем. Разъем можно отсоединить рукой, или при помощи отвертки
4. Отвёрткой откручиваем винт крепления устройства. Для отсоединения ДПКВ нужно открутить один винт
5. Снимаем датчик. Датчик легко извлекается из посадочного отверстия
6. Включаем мультиметр в режиме вольтметра с пределом измерения 0–10 В.
7. Подсоединяем его щупы к выводам датчика.
8. Энергичным движением проносим рядом с торцевым концом устройства лезвие отвёртки. В этот момент на экране прибора должен наблюдаться скачок напряжения до 0,5 В. При приближении металлического предмета к сердечнику датчика должен наблюдаться небольшой скачок напряжения
9. Переключаем мультиметр в режим омметра с пределом измерения 0–2 КОм.
10. Подключаем щупы прибора к выводам датчика.
11. Сопротивление обмотки датчика должно быть в пределах 500–750 Ом.

    Сопротивление обмотки должно составлять 500–750 Ом

Если показания прибора отличаются от указанных, датчик неисправен и его необходимо заменить. Замена устройства производится в соответствии с п.п. 1–5 вышеприведённой инструкции, только в обратном порядке.

Цифровые и стрелочные тахометры

Автомобильный цифровой тахометр выполняется в виде электронного дисплея, на который выносятся показания, т. е. количество оборотов коленчатого вала двигателя. Особенно удобен цифровой тахометр, если необходима точная настройка холостого хода или регулировка блока зажигания двигателя, также для правильной установки экономайзера. Экономайзер – устройство, которое служит обогащению горючей смеси при плавном разгоне или, наоборот, при резком нажатии на педаль газа.

Тахометр автомобильный стрелочный чаще всего можно увидеть на приборной панели. Для многих водителей он удобен из-за того, что показания тахометра передаются на обычную стрелку, которая передвигается по циферблату. Как показывает практика, человеческий мозг лучше воспринимает стрелочную информацию, нежели электронную.

Техническое решение

Перед тем как подключить тахометр, необходимо составить схему электрических соединений, чтобы мысленно определить начальные и конечные точки включения, трассировать проводник. Любая катушка зажигания имеет вывод (клемму) +15 (зажигание включено), на который подается напряжение аккумуляторной батареи при повороте ключа в первое (у некоторых авто — второе) положение. Ни в коем случае нельзя подключать тахометр к этой точке, при первом же включении он может выйти из строя. Высоковольтные провода также представляют опасность, даже для человека. Следует точно определить сигнальный вход, к которому следует подключать тахометр. В более старых катушках он обозначен буквой «К», лучше найти точную принципиальную электрическую схему автомобиля.

Точки соединений провода к катушке зажигания зачищают, производят механическую скрутку, пропаивают и тщательно изолируют. Укладывают провод вдоль любых электрических жгутов, используя пластмассовые хомутки, в сторону перегородки отсека двигателя возле приборной панели. Ввести проводник внутрь пассажирского отсека можно рядом с любым жгутом электрических соединений. Для этого проще воспользоваться упругой струной. Наконец, соединяют проводник с сигнальным выводом тахометра. В некоторых автомобилях, предусматривающих модификации с тахометром и без него, можно просто поменять приборную панель, найти штатный проводник и подключить его к катушке зажигания.

https://youtube.com/watch?v=W4qRnSSMLvM

Виды тахометров

В современной классификации принято деление устройств по методологии отображения данных и использованному способу монтажа. Относительно последней классификации, тахометры бывают штатными (встроенными) и выносными (бесконтактными). Последние часто применяют на спортивных машинах для повышения точности получаемой информации и тщательной коррекции числа оборотов. Такие приборы показывают и иногда подают сигнал о достижении отдельных показателей.

Механический

Такие приборы давно морально устарели. Их использовали в 20-м веке из-за отсутствия альтернативных вариантов.

Суть устройства заключалась в том, что шестерёнка, помещённая на коленчатом валу и приводной трос, передающий на катушку крутящий момент, сцеплялись между собой. Такие тахометры часто устанавливаются на низкооборотистые моторы.

Катушка представлена в виде электромагнита устройства, обеспечивающего возникновение магнитной индукции. За счёт её работы обеспечивается отклонение стрелки прибора и получение информации о работоспособности элементов. С течением лет, по мере технического прогресса устройства перестали применяться в автомобилестроении из-за достаточной погрешности, способной достигать 500 об/мин.

Аналоговый

По мере развития технологий были изобретены и созданы устройства нового типа, с изменённым механизмом действия. Принцип их работы похож на механические устройства, но определённые различия имеются. Отображается значения оборотов при помощи движения стрелки по циферблату. Этими тахометрами оснащены машины, возраст которых не превышает 20 лет.

Аналоговый прибор считывает обороты при помощи подачи энергии на катушку зажигания, а она переводит низкое напряжение в высокое. Такие условия при передаче импульсного тока обеспечивают образование искры на свече зажигания. Сам импульс мгновенно попадает на обмотку электромагнита и электрическую схему устройства. Сила индукции и отклонение стрелки на приборной панели зависит от массы импульсов, поступающих на обмотку.

Именно такой тип тахометра устанавливается на большинство автомобилей (он дешевле и немного надёжнее электронных устройств). Да и пользоваться таким типом очень удобно, да точность во время движения не особо важна. Как правило, точность аналоговых тахометров составляет около 400-500 об./мин., но они работают стабильнее механических и показывают более реальные значения.

Теперь понятно, откуда считывает обороты прибор, но нельзя игнорировать погрешность. Аналоговый тахометр занижает значения и отображает реальные показания только при высоких оборотах колеса.

Цифровой

Постепенно, но уверенно цифровые модели замещают аналоговые устройства. В принципе их работы лежит измерение, основанное на подсчёте числа импульсов на первичной обмотке катушки зажигания. Есть и другой вариант – идёт подсчёт интервала времени и его сопоставление с отдельными импульсами.

Полученная посредством подобных действий информация переводится в цифры и отображается на табло тахометра со спидометром (или без него). Лучшие модели могут измерять значения с точностью до 100-150 оборотов в минуту.

По надёжности цифровой тахометр ни в чём не уступает аналоговому устройству.
