Подбор видов жиклеров на карбюратор Солекс 21073. Все, что нужно знать

Как правило, производят подбор видов жиклеров на карбюратор Cолекс 21073 во время его регулировки на движке. Некоторые из водителей иногда думают, что если сбылась мечта, и Солекс на автомобиль, наконец, установлен, то все проблемы враз будут разрешены. Но не тут-то было! Основная работа только и начинается после установки. Солекс, призванный сэкономить вам денежки на топливных ресурсах, чтобы он правильно функционировал, необходимо еще и точно настроить. Хорошо, если есть знакомый карбюраторщик. А если нет? Можно попробовать произвести наладку своими руками, но для этой процедуры нужно знать, как минимум, побольше информации о самом карбюраторе.

Особенности конфигурации

Имеются различные версии данного карбюратора, но 21083 считается базовым вариантом устройства с минимальным сечением диффузоров. Этот карбюратор предназначается для установочного процесса на 1,5-литровый двигатель автомобиля ВАЗ. Солекс 21083 пользуется большим спросом, поскольку из этой модели возможно сделать Солекс разных модификаций.

По официальным данным, нежелательна установка карбюратора Coлeкc 21083 на силовые агрегаты с рабочим объемом, большим 1,5 л, так как двигатель на высоких оборотах будет «душиться».

Необходимо учитывать следующий факт: рассматриваемая модель способна обеспечивать подачу обедненной смеси. И для того, чтобы получить нормальные скоростные показатели на моторе УЗАМ нужно будет заменить жиклеры.

Дополнительная информация

А вообще-то, кроме подборки жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, для того, чтобы он правильно работал и совмещался с двигателем вашего карбюраторного автомобиля.

Начинать всегда следует с выставления уровней в камерах. Вручную они устанавливаются по положениям самих поплавков в зависимости от крышки агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Солексов, что там с завода, мол, все уже выставлено. Чтобы не привело к переливам и нагрузке на иглу – производим соответствующие настройки, подгибая язычки поплавков.

После установки уровней, можно заняться и холостым ходом. Он зависит от положения винтов качества и количества смеси (кручение производить при убранном подсосе).

Таблица топливных жиклеров карбюратора Солекс 21083

В процессе дросселирования карбюратора можно наблюдать нестабильный состав топливной смеси по времени в рабочих зарядах, нет идентичности циклов. Это существенное оказывает влияние на состав газов отработанных. Также на неоднородный состав горючей смеси по циклам могут воздействовать три фактора:

• характера распределения смеси по сечению потока;
• дисперсность топлива;
• характер распределения смеси вдоль потока.

Существенное воздействие на структуру потока могут оказывать вид течения эмульсии смеси из канала главной системы распылителя. В зависимости от соотношения производительности в дозирующей системе жиклеров и скорости истечении эмульсии можно получить такие виды течения: ламинарное, пробковое, грубоэмульсионное, осесимметричное и волновое.

Таким образом, в зависимости от изменения вида течения из распылителя главной системы эмульсии в значительной степени будет изменяться однородность состава топливной смеси в рабочих циклах мотора авто. Осесимметричный режим является наиболее оптимальным для стабильной работы двигателя авто. Это удается достичь благодаря равномерной подачи топлива.

Воздушные жиклеры карбюратора Солекс 21083 позволяют отрегулировать совместно с топливными жиклерами оптимальную работу карбюратора. Следует помнить, что расположение воздушного жиклера основной системы внутри бензовоздушного главного тракта нежелательно из-за возможности засорения или засмоления жиклера, что может привести к .

Часто это наблюдается в случае пропуска картерных газов мотора через карбюратор. Правильней всего разместить жиклеры воздушные в специальных карманах, которые буду защищать их от воздействия потока прямого воздуха.

В случае доработки или необходимо уделить должное внимание подбору жиклеров. Этот процесс должен осуществляться в зависимости от объема мотора авто

Таким образом, под большие объемы двигателя, к примеру 1.5-1.7 лучше всего использовать маленькие жиклеры.

Из-за того, что большой объем, за единицу времени проходить будет много воздуха через диффузор, и как следствие будет расходоваться значительно больше топлива. Конечно если вы не собираетесь прокачать свое авто для быстрой езды, тогда для вас это не будет столь существенно. В противном случае лучше установить жиклеры с меньшим сечением.

Начинать подбор жиклера наиболее правильно с топливного, а затем перейти в выбору воздушного. Также следует учесть, что сначала необходимо выбрать жиклеры для первой камеры, а после того как установили на нее жиклеры, следует перейти ко второй камере карбюратора. Только таким способом считается наиболее правильная установка или замена жиклеров.

Квалифицированные специалисты советуют перед тем, как начать работы найти оригинальный карбюратор заводской Солекс 21083, который рассчитан на такой же объем двигателя, который установлен на вашем авто, и попробовать установить на него эти жиклеры. Ниже приведена таблица жиклеров карбюратора Солекс 21083.

В зависимости от предпочитаемого стиля вождения, вы сможете подобрать для себя наиболее оптимальный размер жиклеров. Но учтите, что при использовании жиклеров серии «спорт» расход топлива вашего авто может увеличиться в два раза.

Поэтому если вы предпочитаете оптимальный расход и динамичное авто, то лучше выбрать средний вариант, к примеру «мощностной нормальный» или «мощностной умеренный». Для тех, кто предпочитает размеренный спокойный стиль вождения лучше всего подойдут жиклеры «экономичные». Кстати, есть также еще одна модификация: , у него есть свои плюсы.

А на показано, как правильно подбирать жиклеры для карбюратора Солекс 21083:

Также на эту тему вы можете почитать:

Этапы тюнинга салона ВАЗ 2109

Регулировка карбюратора ВАЗ 2109 важна при ремонте

Метан на автомобиль — выгодный ход

Новые автомобили до 1000000 рублей для любителей кроссоверов

Самое главное про клиренс Опель Астра

Alex S 14 ноября, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль, Советы автомобилистам

Уровень топлива в карбюраторе Солекс 21083

Чтобы карбюратор работал бесперебойно, его необходимо настроить, в первую очередь следует выставить уровень в поплавковой камере. Для выполнения такой регулировки снимать весь карбюратор не требуется, достаточно снять только верхнюю крышку узла.

На автомобиле ВАЗ-2109 регулируем уровень топлива следующим образом:

1. останавливаем двигатель, демонтируем корпус воздушного фильтра;
2. отсоединяем провод электромагнитного клапана, освобождаем трос подсоса;
3. раскручиваем хомуты и сдергиваем с карбюраторной крышки топливные шланги (основной и обратный);
4. отвинчиваем пять винтов, которые крепят крышку;
5. снимаем крышку и переворачиваем ее, держим ее горизонтально, смотрим, какой имеется зазор между поплавками и горизонтальной поверхностью самой крышки – он должен находиться в пределах 1,0-1,5 мм;
6. регулировку нужного зазора производим путем подгибания пластины, держащей поплавки. При регулировке нужно добиться одинакового расположения поплавков над поверхностью крышки.

Согласно книжной инструкции, уровень топлива в карбюраторе Солекс 21083 замеряется с помощью штангенциркуля – определяется расстояние между верхней поверхностью основного корпуса и уровнем имеющегося в камере топлива, он должен составлять 24-26 мм. Замер следует производить сразу после снятия карбюраторной крышки, так как бензин быстро испаряется.

Подбор видов жиклеров на карбюратор Солекс 21073. Все, что нужно знать

Хорошо, если есть знакомый карбюраторщик. А если нет? Можно попробовать произвести наладку своими руками, но для этой процедуры нужно знать, как минимум, побольше информации о самом карбюраторе.

Подбор видов жиклеров на карбюратор Cолекс 21073 – одна из составных частей его настройки для наиболее разумной дальнейшей эксплуатации. А прежде чем сменять одно на другое, надо в корне понять: зачем, и что это за деталь такая?

Поэтому, можно сказать, что все начинается с топливного жиклера – его подборки и настройки. После, уже во вторую голову, к нему нужно подобрать воздушный. Начинать – строго с первой камеры, пока не настроили, второй заниматься не рекомендуется ни в коем случае.

Правило: жиклеры подбираем по объему движка. А лучше всего перед началом настройки найти заводской Солекс, соответствующий объему агрегата на вашей машине, и от него переставить (или поставить такие же) жиклеры.

Далее надо определиться, что вы хотите получить: экономную неторопливость или затратную приемистость. В зависимости от решения, подбираем и ТЖ: для корректировки обогащения или обеднения смеси воздуха и топлива (обедненная приведет к экономии бензина, но будет сказываться на динамике разгона авто).

Движок 1,5 Д. карб – Солекс 21073. В первой – ТЖ 115-й, ВЖ – 155 ZD. Во второй – ТЖ 115, ВЖ 135 ZC. ХХ – 41-й. Бензин АИ 80. Расход – трасса 10, город 12.

А вообще-то, кроме подборки жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, для того, чтобы он правильно работал и совмещался с двигателем вашего карбюраторного автомобиля.

Начинать всегда следует с выставления уровней в камерах. Вручную они устанавливаются по положениям самих поплавков в зависимости от крышки агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Солексов, что там с завода, мол, все уже выставлено. Чтобы не привело к переливам и нагрузке на иглу – производим соответствующие настройки, подгибая язычки поплавков.

После установки уровней, можно заняться и холостым ходом. Он зависит от положения винтов качества и количества смеси (кручение производить при убранном подсосе).

Как подобрать жиклеры для Солекс?

При грамотном подборе жиклеров на карбюратор Солекс двигатель будет работать плавно и стабильно даже при частых нагрузках. При этом получится еще и сэкономить до 35% бензина в городском режиме. В первую очередь следует определиться с главным элементом, а потом уже можно перейти и к воздушному. Причем огромное значение при подборе имеет объем мотора. Если он большой, то лучше использовать вторичные жиклеры маленького сечения. Диаметр деталей с калибровочными отверстиями в первой и второй камере могут несколько отличаться.

Вы легко можете найти специальные таблицы, в которых указывается оптимальное соотношение индексов топливных и воздушных жиклеров для Солекс, а также прогнозируется полученная смесь и даже поведение авто. Например, если взять топливный элемент большой производительности, а воздушный, напротив, малой, то будет переобогащенная смесь, которая не воспламеняется. В подборе вам поможет таблица, где указывается оптимальный диаметр всех жиклеров в зависимости от типа двигателя и марки карбюратора.

Таблица соотношения индексов жиклеров

Определиться с видом и размером жиклеров для Солекс очень важно, но необходимо их еще и купить. На этом этапе необходимо знать, какую информацию скрывают цифры, нанесенные на верхней части элементов

Не редкость, когда на поверхность детали наносится два обозначения, и в каждом из них скрыт определенный параметр. Например, цифры «21» и «23» соответствуют наружному диаметру дозирующего элемента. Увидев на главных топливных жиклерах обозначение «95» или «97,5» можно судить о производительности, так как это обозначение характеризует пропускную способность элемента. На воздушных элементах также указывается их производительность, но это значение обычно находится в пределах «125» и «155».

Кто-то уверен, что не нужно спешить с подбором новых жиклеров, а увеличить пропускную способность детали можно, расточив ее диаметр. Однако делать эту операцию следует только на высокоточном оборудовании. В гаражных условиях с помощью дрели и сверла изменять диаметр жиклеров нельзя, так вы только испортите их. Поэтому если по каким-либо показателям деталь не подходит, следует приобрести новый элемент, соответствующий требованиям.

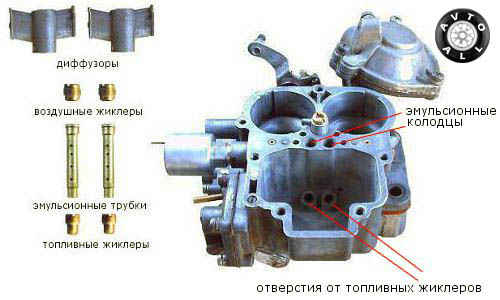

Существующие виды и подбор жиклеров карбюратора Солекс 21083

В настоящее время на рынке жиклеры представлены в обширном разнообразии, при этом все они подразделяются на топливные и воздушные. Обнародованная таблица жиклеров позволит подобрать для себя более подходящий вариант, однако осуществлять этот выбор необходимо относительно объема силовой установки. К примеру, под больший объем следует интегрировать маленькие жиклеры, позволяющие снизить топливный расход.

Начинать подбор жиклеров следует с топливного экземпляра, после чего переходить к воздушному аналогу. При этом изначально подбор осуществляется для первой камеры, а только потом для второй. Кроме того, предварительно регулировка уровня топлива в карбюраторе Солекс осуществляется совместно с чисткой агрегата при такой необходимости.

Далее производится пробная поездка с измерением топливного расхода. При перерасходе топлива на среднем режиме передвижения жиклер первой камеры заменяется аналогом с меньшей производительностью, который подбирается, пока провалы при нажатии на газ не появятся. Это будет означать, что установить следует предыдущую деталь.

Далее возможно появление провалом при трогании авто с места, в результате чего потребуется обогащение смеси посредством увеличения производительности жиклера холостого хода до исчезновения данных провалов.

Рекомендации специалистов по регулировке 21073

Со стандартными жиклерами «Солекс» не сможет поразить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений монтаж вполне возможен, но в стандарте в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечивать достаточную тягу для разгона. Машина будет очень медленно набирать скорость.

Темп движения резко улучшится, когда откроется вторая камера. И автомобиль будет прыгать вперед, подобно козлику. Но топливная экономичность при этом очень низкая.

Проблему можно решить подбором главного топливного жиклера в первой камере карбюратора. Если заменить его со 107,5 на 110, то можно получить улучшенную интенсивность разгона. Это некий компромисс между экономией и динамикой. Оптимально – 115-й топливный жиклер в первую камеру. Можно установить и 117,5. Но расход увеличится еще больше. Смесь с данным жиклером переобогащается, и динамика может ухудшится.

Воздушные жиклеры первой камеры – 145, 150, 155. С топливным 117,5 можно установить воздушный 165.

Настойка холостого хода

Инструменты:

• плоская отвертка;
• электронный тахометр.

1. Запускаем двигатель, прогреваем его до рабочей температуры, после чего глушим. Вдавливаем до упора «подсос», максимально открывая заслонку устройства запуска. Подключаем тахометр по тому же принципу.

2. Заводим мотор, включаем все осветительные приборы и вентилятор отопителя на полную мощность.

3. Крутим отверткой винт количества топлива, и добиваемся 750-800 оборотов в минуту.

4. Если таким образом не удалось достичь необходимых оборотов, откручиваем винт качества, до максимального количества оборотов. Далее, вращаем винт количества, настраивая мотор на 900 об/мин. После этого винтом качества снижаем обороты до 800 об/мин.

Детально на видео

Карбюраторные двигатели переднеприводных автомобилей ВАЗ хоть и не есть предел прогрессивной инженерной мысли даже на время их выпуска в серию, но все же, они остаются для многих единственным вариантом. Установка инжектора на карбюраторные восьмерки и девятки — мероприятие дорогое, а толку от него, как практика показала, чрезвычайно мало. Приходится работать с карбюратором и бороться с его врожденными болезнями.

Советы по настройке, регулировке и устранению неполадок

Итак, сбылась мечта, карбюратор Солекс установлен на двигатель. Теперь основное – его настройка под двигатель.

Первое, что стоит сделать – это выставить уровень в поплавковых камерах.Это можно сделать следующим образом:

Завести двигатель, дать ему 5 минут поработать, аккуратно подгазовать

Необходимо заметить, что Солекс на каком-либо объеме должен завестись.
После работы двигателя глушим его.
Далее нужно осторожно снять топливный шланг, так как из него может брызнуть бензин. Это нужно делать, чтобы в момент снятия крышки карбюратора бензин не полился в камеру.
Открутить 5 винтов, держащих крышку карбюратора, и снять трос подсоса.
Горизонтально поднять крышку карбюратора, дабы не повредить поплавки.
Замерять расстояние от поверхности бензина, находящегося в камерах до привалочной поверхности карбюраторной крышки

Оно должно быть в пределах 23-25 мм в двух камерах, но уровни будут друг от друга отличаться, поэтому можно замерять уровень в каждой камере и взять среднее. Если же уровень больше либо меньше заданного, то нужно аккуратно подогнуть язычок поплавков в требуемую сторону, удалить часть бензина из камер, собрать все в обратной последовательности.
Завести автомобиль и с фонариком посмотреть в камеры карбюратора 30 секунд, за это время не должно упасть ни одной капли бензина. Если с диффузоров капает, то это свидетельствует о переливе;
Далее снова замерять уровень в камере, в условиях нормы первый этап будет завершен.

Настройка карбюратора Солекс

Существует много различных модификаций карбюраторов Солекс, в то же время серия 21083 является базовым вариантом с минимальным сечением диффузоров. Эта модель, как правило, устанавливается на 1,5-литровые двигатели автомобилей ВАЗ. Ранее мы уже писали о настройке “Озон” на моделях 2106 и 2107.

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс

Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

Осторожно отсоединяем шланг подачи топлива.
Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
Отсоединяем трос системы подсоса.
Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

• В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
• Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
• Запускаем мотор и убираем полностью подсос.

• Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
• Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
• Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

Устройство

Карбюратор «Солекс» 21073 относится к типу эмульсионных. Модификации его изначально устанавливали на моторы с Устройство отличается наличием двух камер, оснащенных дроссельными заслонками, а также дозировочными системами. Также в устройстве есть переходные системы для первой и для второй камеры. Имеется система холостого хода, однако только для первой камеры.

Механизм представляет собой две половины. Нижняя — более массивная — и верхняя. Данная половина — это непосредственно сам корпус устройства, а верхняя часть является для карбюратора крышкой. Внизу каждой из камер имеются заслонки поворотного типа с механическим видом привода. Вверху в первой камере карбюратора расположена заслонка для подачи воздуха. Она необходима для осуществления запуска еще непрогретого силового агрегата. Эта деталь приводится в действие тросиком, который уходит в салон и соединен с рычажком, отвечающим за подсос и с пусковой

Основные неисправности Solex 21083

Есть неисправности, которые наиболее характерны для карбюраторов Солекс:

1. засорение топливного жиклера ГДС;
2. попадание соринок в систему холостого хода, особенно часто забивается жиклер ХХ в электромагнитном клапане;
3. деформация нижней поверхности основного корпуса вследствие перегрева;
4. выход из строя диафрагмы ускорительного насоса;
5. дефект электромагнитного клапана;
6. ослабление посадки диффузоров в корпусе.

Если деформируется корпус, между карбюратором и впускным коллектор подсасывает воздух, и мотор начинает работать с перебоями, так как топливовоздушная смесь обедняется. Холостой ход плохо поддается регулировке, и для исправления дефекта требуется шлифовать поверхность на наждачном круге. Если коробление поверхности значительное, шлифовка уже не поможет, требуется замена корпуса.

Диафрагма ускорительного насоса со временем может растрескаться, потерять эластичность, в ней появляются разрывы.

Проверить состояние диафрагмы достаточно просто, для этого снятие карбюратора не потребуется. Чтобы добраться до диафрагмы, нужно открутить 4 винта крышки ускорительного насоса и извлечь деталь. Проверяется состояние диафрагмы путем ее внешнего осмотра.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Процесс регулировки

Так как добавить обороты холостого хода или снизить их можно и количеством, и качеством смеси, в регулировке обязательно используются оба винта. На «Солексе» сначала грубо устанавливаются требуемые обороты вращением винта количества. Это делать удобно, так как его головка с накаткой выдается в сторону. После этого подстраивается состав смеси на выбранных оборотах вращением винта качества – он выворачивается, пока обороты при этом увеличиваются, и нужно поймать пик, после которого они начнут падать. Поймав эту точку, выставляем слегка повышенные (около 900 об/мин) обороты холостого хода винтом количества, а затем слегка закручиваем винт качества по часовой стрелке, так как убавить обороты холостого хода на карбюраторе до 800 об/мин в конце настройки — значит обеспечить оптимальный состав смеси. Таким способом опытный карбюраторщик уложится в норматив СО/СН и без газоанализатора, если же сразу сбросить обороты винтом количества, то смесь «уйдет».

На «Озоне» принцип регулировки тот же, хотя управлять винтом количества и труднее.

Окончательная проверка правильности регулировки проводится на ходу плавным (чтобы максимально исключить влияние ускорительного насоса) ускорением на второй передаче с холостого хода. Машина должна набирать обороты уверенно, без провала и без хлопков на впуске (бедная смесь) или выпуске (богатая смесь).

Итоги

Конечно же понятно, что не существует предела улучшениям. Порой они даже могут переходить в излишества: просверлить, например, заслонку дросселя, отполировать МД, запаять эпульсионные трубочки на карбюраторе. Но, как говорят, что сверх меры, то нездорово. А вот такая процедура, по своему увлекательная, как подбор видов жиклеров на карбюратор Cолекс 21073, к примеру – вещь достаточно необходимая для правильной настройки агрегата и полнейшей совместимости его с моторным отсеком. А в результате вы получаете экономную и хорошо реагирующую на газ машину.

Лет 15 назад была у меня Таврия. Карб на ней стоял Солекс. Расход бензина — меньше 5-и литров на сотню км. Перед продажей карб был заменен на новый, 08 Солекс, по причине постоянных засоров, в основном системы ХХ.
