Диагностика и замена переднего ступичного подшипника рено логан

Содержание:

Советы и рекомендации от специалистов и владельцев Рено Логан
Какой взять инструмент?
Замена ступичного подшипника Рено Логан: цена
Замена заднего ступичного Рено Логан
Замена подшипника ступицы переднего колеса автомобиля Рено Логан 1,4
Симптомы поломки
Разбираемся с артикулами ступичных подшипников Рено Логан 1
Замена
Непосредственный ремонт и замена переднего подшипника ступицы на автомобиле Рено Логан 1.4-1.6
- Замена подшипника — последовательность операций:
Самое простое – ступица задней оси
- Замена подшипника
Признаки износа подшипника ступицы
Замена переднего ступичного подшипника Рено Логан
Почему выходит из строя ступичный подшипник на Рено Логан

Советы и рекомендации от специалистов и владельцев Рено Логан

Выбирая подшипник для замены, обращайте внимание на состояние упаковки новой детали и на наличие консервационной смазки. Смотрите, чтобы при вращении в руках, подшипник не заедал и из него не вытекала пластичная смазка
Обращайте внимание на наличие коррозии и грязи на поверхностях, проверяйте гайку в комплекте.
Приобретайте подшипник в проверенных сертифицированных магазинах, которые напрямую закупают детали у данного завода. Крайне не рекомендуется покупать подшипник у других производителей или стоимость которых ниже 1500 руб.
Ступичные подшипники передних колес имеют особенность равномерного износа, поэтому при замене одного из подшипников проверяйте исправность и у другого колеса.
При замене так же проверьте состояние шаровой, палец и наконечник.
При обратной установке поворотного кулака — наносите на резьбовые соединения графитовую смазку.
Перед установкой подшипника (БЕЗ ABS) — откройте его, и проверьте наличие и количество смазки, добавьте по необходимости 20-30 грамм.
Вместо оправок воспользуйтесь набором больших накидных головок.
При запрессовке подшипника используют оправку или сменный диск съёмника с внешним диаметром — 72 мм; при выпрессовке из кулака — 42 мм.
Дополнительно ознакомьтесь со схемами запрессовки подшипника в поворотный кулак и ступицу через оправку — без съемника ступичных подшипников

При таком подходе следует соблюдать осторожность и равномерность запрессовки по всему диаметру детали. Данную операцию следует производить в тисках.

Статьи по вашему авто от эксперта:

Лучшее на сайте:

Сохрани себе, пригодится!

Какой взять инструмент?

Замена и регулировка переднего ступичного подшипника нива

Рекомендуем приступать к ремонтному процессу только после полного «вооружения» ниже обозначенным инструментом.

Желательно подъемник, а в его отсутствие подойдет и подкаткой домкрат.
Удлиненный вороток, в придачу к которому запасаемся торцовыми головками.
Обычный ключевой набор с типоразмерами: «10» — «22».
Отвертки: «Торкс» и обыкновенные.
Пресс, но, если он недоступен, пользуемся тисками, обладающими плоскими губками.
Пассатижи или иное приспособление, позволяющее извлечь шплинты.
Молотки.
Оправки для извлечения и запрессовки подшипников.
Средство для демонтажа и установки стопорных колец.

Замена ступичного подшипника Рено Логан: цена

Форд фокус 2 рестайлинг замена ступичного подшипника: изучаем все нюансы

Наша мастерская предлагает доступные расценки на весь ассортимент услуг, и цена замены подшипника ступицы Рено Логан не является в этом ряду исключением. Это достигается благодаря тому, что мы имеем первоклассное оснащение, позволяющее обслуживать большее количество автомобилей одновременно. Кроме этого, мы работаем с поставщиками напрямую и используем безотходные технологии ремонта, что позволяет нам снижать расценки.

При этом мы гарантируем высочайшее качество услуг. Мы несем ответственность за результат работ не только на словах – полный пакет документов, предоставляемый клиенту, не только позволяет отчитаться перед дилером, руководством или страховой, но и закрепляет нашу ответственность.

Мы знаем точно, что своевременное обслуживание позволяет значительно снизить риск возникновения внеплановых поломок. Поэтому рекомендуем вам проверять ваш автомобиль не реже раза в год при пробегах до 15 тысяч километров, и не реже двух раз в год при больших. Ну а мы предоставим выгодные условия сотрудничества и гарантию качества работ!

Замена заднего ступичного Рено Логан

Замена переднего подшипника ступицы ваз 2110 самостоятельно

Замену подшипника ступицы Логан производим с помощью:

пресса (очень важно чтобы он был);
набора ключей с головками;
съемника барабанных тормозов (можно обойтись);
щипцов, которыми снимаются стопорящие кольца;
домкрата;
динамометрического ключа, затягивающего гайку ступицы.

Фиксируем Логан на ровном участке без наклона, подпираем с помощью упоров-«башмаков» и включаем первую передачу. Срываем болты колес, поднимаем машину на домкрате.

Ход работ

После снятия колеса нужно убрать с Renault Logan датчик АБС (антиблокировочной системы, если он есть).
Затем требуется убрать колпак, который защищает гайку ступицы

Возможно, потребуется обработка жидкостью WD-40.

После надо взять самый крупный вороток с головкой «на 30» и поворачивать по часовой
Очень важно принять во внимание, что резьба левая.

Когда гайка откручена, можно посредством съемника аккуратно убирать задний барабан.
Потребуется растормаживание задних колес. Для этого надо будет опустить рычаг ручника
Это может быть необходимо, если деталь долго не снимали или на ней заметны повреждения от трения колодок

Важно не только опустить рычаг ручного тормоза, но ослабить тросы. Иначе колодки будут мешаться, барабан уже не снимем.
Если съемника для барабанных тормозов нет, то обойдемся подручными средствами.

Понятно, что, если специнструмента для съема нет, снять эту деталь будет непросто. И некоторые владельцы Рено Логан советуют использовать отвертку, молоток.

Вот еще один вариант как можно снять барабан:

После снятия гайки ключом «на 30», нужно обработать внутреннюю часть WD-40. Частенько она пристает к цапфе. А обработка поможет облегчить работу. В качестве альтернативы можно даже использовать «жидкие ключи» — с ними результат лучше.
В корпус барабана вкрутить пару болтов, к основам которых прикреплены гаечные ключи. За них можно зацепить гибкую деталь. К примеру, кусок троса. Он будет соединительной деталью между ключами.
В качестве гидравлического инвентаря разрешается задействовать домкрат. Его помещают по центру, направив центральный участок на задний ступичный подшипник.
Для повышения хода штока допускается использовать подходящий по размеру болт с уже накрученной на него гайкой.

Извлечение и установка нового подшипника

Задний ступичный подшипник Логана запрессовывается в тормозной барабан, который сняли в предыдущем пункте. Если есть необходимы инструмент (съемник стопорных колец и хороший пресс), то демонтировать отслужившие детали не сложно.

Если же пресса нет, то лучше отправиться в ближайший автосервис. Новый задний ступичный подшипник Логана должен именно запрессовываться, а не забиваться, иначе его ресурс сократиться в разы.
Если же приходиться обходиться подручным инструментом, то понадобится набор головок.
Сначала подбираем подходящую выколотку по внутреннему диаметру подшипника. Устанавливаем и выколачиваем старый элемент.
Если элемент прикипел, то извлечь его будет не просто. Скорее всего он поломается. Тогда берем головку на 34 устанавливаем на обойму подшипника и бьем. Бить придется сильно.
Лучше новый подшипник запрессовывать.
Смажьте место установки литолом. Если пресса нет, то этой же головкой на 34 легкими ударами устанавливаем новый элемент. Монтируем стопорное кольцо.
Теперь осталось установить барабан, закрутить новую ступичную гайку моментом 175 Н/м, закрыть ее металлической крышечкой и установить колесо.
Замена заднего ступичного подшипника Рено Логан завершена.

Советы мастеров

Задний ступичный подшипник Рено Логан извлекают и устанавливают исключительно с опущенным ручным тормозом;
Гайка ступицы всегда меняется вместе с подшипником;
Вместе с ремонтом осмотрите все тормозные узлы, проверьте работоспособность барабана, цилиндров, подшипника опоры;
Демонтированный из установки подшипник нельзя повторно использовать;
Перед началом движения или приведением колеса в действие убедитесь в надежности затяжки. Движение с незатянутым элементом станет причиной деформации сепаратора из-за высокой нагрузки.

Замена подшипника ступицы переднего колеса автомобиля Рено Логан 1,4

Срок службы подшипников ступиц передних колес на автомобиле Рено Логан 1,4 в пределах 50 — 60 тысяч км пробега. После установки ремонтных подшипников вместо заводских он может стать еще меньше.

Необходимые инструменты, приспособления и запчасти

— Съемник подшипника ступицы

Для качественной самостоятельной замены подшипника ступицы переднего колеса автомобиля Рено Логан 1,4 альтернативы чашечному съемнику нет. В лучшем случае можно приспособить для этой цели тиски с оправками подходящего диаметра.

— Съемник стопорных колец

Щипцы для снятия стопорных колец.

— Трех или двухзахватный съемник

Для снятия внутреннего кольца подшипника со ступицы. Если такого съемника нет можно обойтись зубилом и монтажной лопаткой.

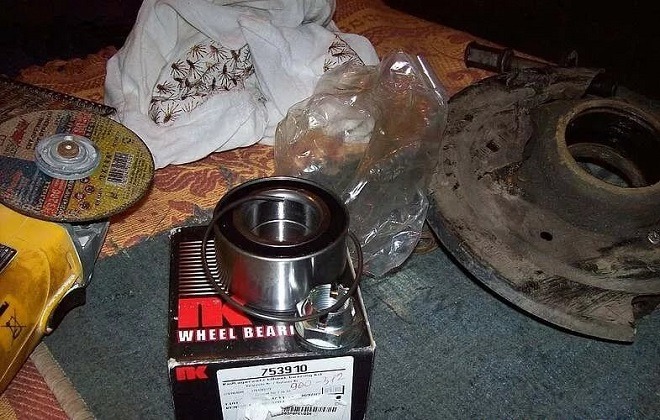

— Новый подшипник ступицы переднего колеса

Или два, если планируется заменить подшипники на обоих передних колесах (что рекомендуется, но не обязательно если «загудел» всего один).

— Тяжелый молоток

— Зубило

— Тиски

— Набор инструментов для снятия сопутствующих деталей

— Ослабляем затяжку ступичной гайки

— Поддомкрачиваем и снимаем переднее колесо

— Снимаем суппорт, тормозной диск и щит тормозного механизма

— Отсоединяем шаровую опору

— Отсоединяем переднюю стойку от поворотного кулака

— Снимаем поворотный кулак вместе со ступицей с хвостовика наружного шруса

При снятии левого поворотного кулака стараемся не выдернуть внутренний шрус из коробки передач (придерживаем привод и не допускаем его осевого перемещения).

Порядок замены подшипника ступицы переднего колеса на автомобиле Рено Логан 1,4

Извлекаем ступицу из поворотного кулака

Кладем поворотный кулак на тиски и через оправку подходящего диаметра (головку, кусок трубы) молотком выбиваем ступицу. Внутреннее кольцо подшипника при этом останется на ней. Снимаем со ступицы защитную шайбу.

Снимаем внутренне кольцо подшипника со ступицы

Зажимаем ступицу в тисках и при помощи зубила и молотка немного сдвигаем кольцо. Далее можно зацепить кольцо специальным съемником и снять его окончательно. Или поддевая его монтажной лопаткой с разных сторон сдвинуть по ступице и так же снять.

Можно использовать несколько зубил разной толщины и применяя их одно за другим сдвинуть кольцо. При возникновении проблем со снятием кольца, следует прорезать его по диагонали болгаркой, для прослабления.

Снимаем стопорное кольцо подшипника

Стопорное кольцо установлено в канавке поворотного кулака. Снимаем его при помощи щипцов для снятия стопорных колец.

На автомобилях Рено Логан 1 подшипник ступицы переднего колеса фиксируется в посадочном отверстии поворотного кулака одним стопорным кольцом со стороны колеса. Сзади подшипник упирается в буртик.

Извлекаем подшипник из поворотного кулака

Кладем поворотный кулак на тиски, ставим на наружное кольцо подшипника оправку подходящего диаметра и ударами молотка выбиваем подшипник из кулака. Можно для извлечения подшипника использовать чашечный съемник, но выбить быстрее. Подшипник выбивается только в направлении колеса, сзади буртик.

Устанавливаем новый подшипник в поворотный кулак

Перед установкой очищаем от грязи сам кулак, посадочное отверстие подшипника (смазываем ее поверхность тонким слоем Литол-24), прочищаем канавку под стопорное кольцо. Если имеется датчик скорости, вкладываем в отверстие кулака его установочное кольцо лапками внутрь. При этом держатель датчика скорости на кольце должен быть расположен в пазе поворотного кулака.

Запрессовываем новый подшипник в поворотный кулак до упора чашечным съемником, прикладывая усилие к торцу его наружного кольца, при этом шайба съемника опирается на поворотный кулак. Защитная шайба подшипника из темного материала должна быть обращена к кольцу датчика скорости (если есть).

Устанавливаем стопорное кольцо подшипника.

Устанавливаем ступицу переднего колеса

Зачищаем посадочную поверхность ступицы надфилем от забоин и рисок, смазываем тонким слоем Литол-24. Запрессовываем ступицу в подшипник при этом чашка съемника должна упираться на торец внутреннего кольца подшипника.

запрессовка ступицы

После замены подшипника ступицы переднего колеса устанавливаем все сопутствующие детали в порядке обратном снятию.

Примечания и дополнения

— Подшипники ступиц передних колес на автомобилях Рено Логан различаются: для автомобилей с АБС и для автомобилей без АБС. Это нужно учитывать при приобретении новых деталей. Подшипники для автомобилей с АБС имеют темную защитную шайбу с одной стороны. Она сделана из магнитного материала. Под такой подшипник устанавливается установочное кольцо датчика скорости (установка описана выше в статье).

Еще статьи по ремонту автомобилей Рено Логан 1,4

Симптомы поломки

Владельцы Рено Логан 1 поколения определяют неисправность подшипников ступицы по следующим признакам:

Во время движения слышен сухой хруст со стороны колёс. Это значит, что ролики подшипника перемещаются по разбитой обойме, их расположение неравномерное. Звук перекатывающихся сферических элементов отчётливо слышен в салоне, его не возможно с чем-то перепутать. Это первый из симптомов, при его возникновении не стоит тянуть с ремонтом.
Когда обойма износится сильнее, появляется вибрация, передающаяся сначала на руль, а потом и на весь кузов Логана 1. Такое положение дел становится опасным, в любой момент может заклинить колесо, что приведёт к печальным последствиям. В этом случае лучше не испытывать судьбу и поменять вышедший из строя ступичный элемент.
При езде Renault Logan тянет в сторону, приходится постоянно подруливать, так как это бывает при неправильно сделанном сход-развале. Это происходит потому, что подшипник одного из колёс неисправен и слегка подклинивает.

1 — поворотный кулак; 2 — установочное кольцо датчика скорости вращения колеса (на автомобиле без АБС оно отсутствует); 3 — подшипник ступицы; 4 — стопорное кольцо; 5 — ступица колеса

Все три случая почти гарантированно говорят о проблемах в ступице. Как только появился хотя бы один из признаков, срочно отправляйтесь ремонтировать Renault Logan 1.

Разбираемся с артикулами ступичных подшипников Рено Логан 1

Подшипник ступицы Renault Logan оснащённый системой ABS

По всем размерам подшипник ступицы без АБС идентичен детали устанавливаемой на Renault Logan оснащённый системой антиблокировки колёс. Габариты легко запоминаются: 37х72х37 мм. Главное отличие состоит в том, что на последнем есть специальное магнитное кольцо, с которого датчик считывает информацию. В зависимости от года выпуска магнитный сенсор имеет разное количество полюсов, на глаз они не видны, поэтому ориентируйтесь на артикул оригинала:

6001547686 или SNR R155.80 – для Логанов выпущенных до весны 2007 года;
6001550915 или SNR R155.75 – после весны 2007 года.

В обоих случаях второй артикул – это тот же оригинал, но под другим названием и за более низкую цену.

Ступичный подшипник Renault Logan не оснащённого ABS — арт. 6001547696

Оригинальный ступичный подшипник на переднюю ось для Рено Логан 1 поколения, не оснащённого ABS, имеет каталожный номер 6001547696. В качестве замены можно купить абсолютно такой же по всем параметрам SNR R155.16.

Замена

Перед тем, как начнется замена ступичного подшипника, причем неважно задний это будет или передний, запасаемся достаточным количеством ветоши и перчатками, ведь извлечение старых деталей – «грязная» работа, а монтаж новых подшипников предполагает чистоту. Алгоритм замены элемента с одной стороны будет актуален и для другой

По традиции вывешиваем автомобиль Рено Логан одним из ранее обозначенных подъемных средств, без этого маневра замена ступичного подшипника невыполнима.
Гайки крепления колесного диска и центральную гайку ступицы ослабляем до вывешивания!
Снимаем колесо и чистим резьбу шлицевого вала ШРУС.
Снизу откручиваем узел крепления суппорта тормозного механизма, и после его демонтажа снимаем диск тормозного устройства Renault Logan.
Отсоединяем разъем датчика системы ABS и удаляем его в сторону.
Переходим к демонтажу поворотного кулака. Вначале откручиваем и извлекаем из проушины цапфы палец рулевого наконечника.
Откручиваем и выводим из поперечного рычага шпильку стабилизатора.
Теперь переходим к шаровой опоре. Для ее высвобождения отвинчиваем стяжной болт, который извлекаем из проушин, фиксирующих шаровой наконечник опоры в поворотном кулаке.
После высвобождения опоры рычага перемещаемся к отсоединению нижнего крепления амортизационной стойки к поворотной цапфе. Крепеж выполнен посредством двух болтов на «18».
Откручиваем центральную гайку вала ШРУС и извлекаем полуось в сборе из посадочного гнезда в ступице. Отводим и подвязываем ее (к чему удобно) дабы не нагружать внутренний шарнир (ШРУС).
Действуем на снятом кулаке со ступицей. Зафиксировав узел на верстаке, производим выпрессовку ступицы из цапфы. Здесь наблюдаем разрушение подшипника.
Воспользовавшись приспособлением, извлекаем стопорное кольцо, после чего выбиваем из корпуса кулака оставшуюся наружную обойму.
Посадочное гнездо под новый подшипник смазываем специальным средством.
Запрессовку подшипника выполняем на прессе или в тисках с применением соответствующей оправки.
Теперь устанавливаем стопорное кольцо.
Подложив оправку под контур внутренней обоймы подшипника, производим запрессовку ступицы до упора.

Сборка узла осуществляется с учетом обратного порядка. Не забываем соединить разъем датчика антиблокировки тормозов.

Cцепление Рено Логан

Замена тросика ручника Рено Логан

Что лучше Рено Логан или Лада Калина

Непосредственный ремонт и замена переднего подшипника ступицы на автомобиле Рено Логан 1.4-1.6

Перед заменой подшипника ознакомитесь с устройством передней подвески и подшипникового узла.

Корпус поворотного кулака;
Держатель датчика AВS;
Заменяемая деталь (шарикоподшипник);
Стопорное колечко;
Передняя ступица.

Подготавливаем инструмент по списку:

Набор слесарных ключей и накидных головок;
Отвертка, молоток;
Круглогубцы, тиски;
Съемник (по возможности);
Динамометрический ключ (желательно).

Замена подшипника — последовательность операций:

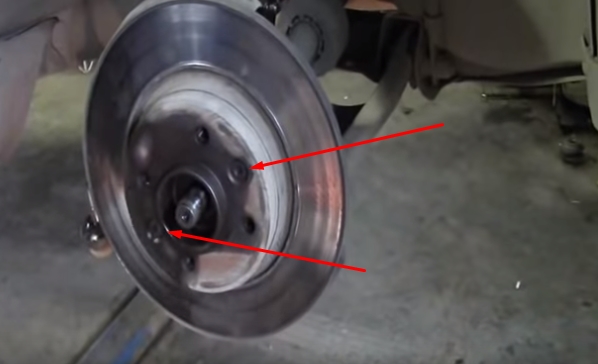

1. Воротком или ключом ослабляем болт крепления колес.

1. Затем ослабляем ступичную контргайку.

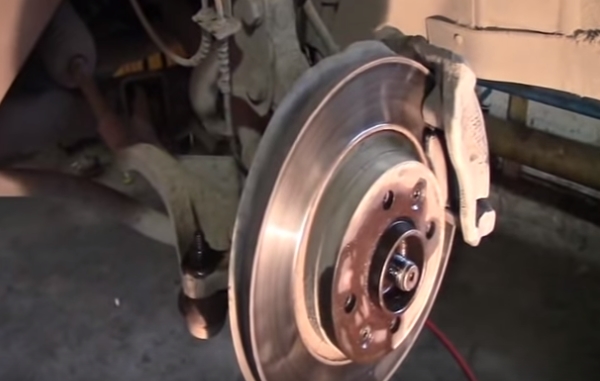

Приподнимаем домкратом автомобиль, и полностью скручиваем ключом колёсные болты и снимаем колесо

ВАЖНО: для безопасности выполнения работ рекомендуется сначала ослабить гайки, а уже потом поднимать авто домкратом.

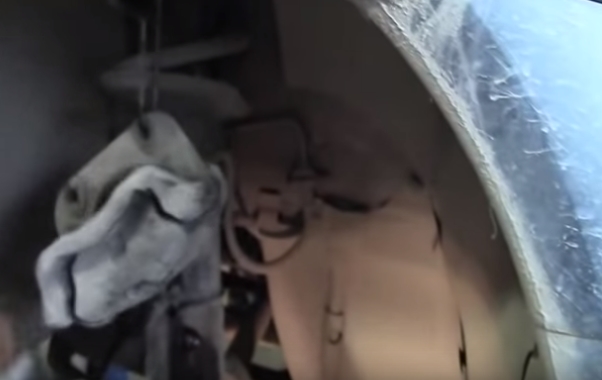

Теперь снимаем колодку. Откручиваем две гайки ключом на 18, затем разжимаем колодки отвёрткой, вставив её внутрь суппорта.

1. Далее ослабляем болт ключом на 16, который держит рулевой наконечник. Затем выбиваем его молотком или используем съемник для рулевых наконечников. Затем сразу же откручиваем два болта ключом на 18, которые крепят кулак к стойке.

1. Освобождаем от крепления шаровую опору.

1. Теперь полностью скручиваем ключом все крепления поворотного кулака, с помощью удлинителя на ключ.

1. Снимаем шаровую и рулевую тягу с кулака.

1. Затем демонтируем весь поворотный механизм.

1. Снимаем тормозной диск, далее работа будет с самой ступицей.
2. Зажимаем в тиски корпус поворотного механизма, теперь выпрессовываем ступицу съемником или выбиваем с помощью наставки в виде съемной головки от ключа, или используйте пресс.

1. Вынимаем элемент из кулака, одно из внутренних колец останется на ней, остальная часть останется внутри корпуса.

1. Демонтируем защитную шайбу от п/ш.

1. Внутреннюю обойму демонтируем, для этого сдвигаем обойму с помощью зубила, чтобы зацепиться съемником.

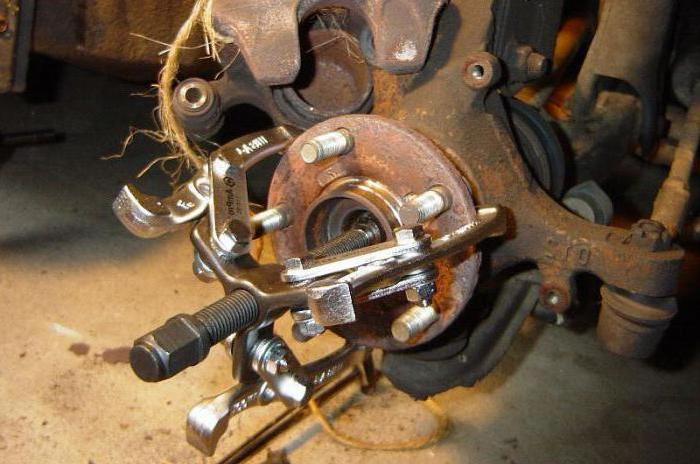

1. Стягиваем съемником обойму.

Совет:
Если у вас нет такого съемника, поступите иначе. Болгаркой с маленьким диском можно подрезать обойму на ступице и расколоть её зубилом.

1. Теперь извлекаем остальные части старой детали. Начнем со стопорного кольца, извлекаем его таким способом.

1. Осталось выбить наружную обойму, как делали до этого, или использовать съемник.

Или таким способом, через наставку (подробнее смотрите в конце статьи).

1. Затем отчищаем посадочные поверхности от грязи, протираем детали ветошью. Обязательно смазываются посадочные поверхности, для этого используют Литол.
2. Начинаем установку нового изделия. Сначала устанавливаем шайбу датчика от анти блокировочной системы, как на фото.

Важно знать:
Когда монтируете подшипник, ориентируйте его торец с чёрной магнитной полосой, к держателю датчика антиблокировочной системы.

1. Правильно вставляйте кольцо, на фото показано необходимое базирование. Фиксатор датчика 1 напротив специального паза в поворотном кулаке 2.

1. Новый подшипник наживляем в посадочное отверстие, ровно, без перекосов. При помощи ручного съемника запрессовываем деталь в корпус, либо забиваем равномерными ударами через наставку в тисках.

1. Следующее действие — необходимо в корпус кулака установить стопорное кольцо.
2. Теперь запрессовываем ступицу в новый подшипник до упора (в отверстие).

Собираем узел в обратной последовательности. После установки внешнего стопорного кольца и ступицы, крепим тормозной диск и прикручиваем кулак на место к стойке с опорным подшипником, шаровой опоре и рулевой тяге. на этом замена считается завершенной.
После сборки проверьте плавность вращения колеса, шум и люфт подшипника должен исчезнуть.
Чтобы убедиться с отсутствии люфта, установленный подшипник регулируют по осевому зазору.
Рекомендуется сделать сход-развал колёс, так как откручивались болты на стойке.

Важно знать:
При прессовке усилия съемника или пресса, либо удары через наставку, должны быть направлены только на торец наружной обоймы новой детали.

Самое простое – ступица задней оси

Будем снимать тормозной барабан (можно его снять и без съёмника). Для этого:

Фиксируем автомобиль на «ручнике», отвёрткой снимаем защитный колпак. Затем торцовым ключом «на 30» откручиваем гайку в центре;
Ослабляем 4 винта, поднимаем кузов на домкрате и снимаем колесо. Отпускаем ручник (обязательно!);
Осталось снять барабан, в центре которого находится подшипник.

Перед шагом 2 можно зафиксировать передние колёса. Для этого включается первая передача. Главное – не нажимать на педаль тормоза, пока барабан не установлен и не закреплён.

Замена подшипника

Чтобы удалить старый подшипник, сначала надо снять стопорное кольцо. Пользуйтесь щипцами.

Снимаем кольцо, выбиваем подшипник

Сам подшипник можно выбить, для чего барабан размещают плоской стороной вниз. Используйте, например, доску с круглой выемкой. Диаметр оправки, которая здесь понадобится – 49 мм.

Посадочное место под новый подшипник зачищают и смазывают (литол, циатим). Барабан должен «смотреть» плоскостью вверх. Запрессовку проводят с помощью оправки. При этом она может касаться только «внешнего» кольца подшипника.

Признаки износа подшипника ступицы

Прежде чем разбирать ступицу нужно убедиться в том, что именно эта деталь вышла из строя. Дело в том, что ступица – это достаточно важный и сложный узел, поэтому вам необходимо внимательно подойти к работам по его обслуживанию. Данный элемент выполняет одну из главных функций автомобиля по ходовой части – обеспечивает равномерный ход колеса при движении, а также защищает его от заклинивания. В большинстве случаев он выходит из строя в районе 100 тысяч пробега, однако точную цифру назвать очень сложно, потому что на поломку влияет множество факторов, в том числе и состояние дорог, а также навыки вождения самого водителя

Важно понимать, что оригинальная деталь, которую найти не составит труда, будет работать дольше, нежели аналог. Однако опять-таки утверждать что-то конкретное просто невозможно

Как определить, что ступичный подшипник на Рено Логан вышел из строя? Существует два подхода: 1. Проверка на слух 2. Проверка люфта колеса. Во время движения, когда данная деталь пришла в негодность, вы ощущаете характерный гул, который очень хорошо разлетается по всему салону. Также вы можете приподнять колесо домкратом и двумя руками пошатать его в разных плоскостях, если имеется люфт, то есть вероятность износа подшипника. Важно понимать, что несвоевременная замена подшипника ступицы на Рено Логан может привести к более серьёзным неисправностям – износ и поломка механизма колеса.

1. Пока автомобиль на колесах срываем ступичную гайку с той стороны где будете менять подшипник. Гайка под головку на тридцать. Усилие затяжки достаточно большое, поэтому берите вороток по мощнее.

Так же перед откручиванием гайку можно взбрызнуть проникающей смазкой.

2. Срываем колесные болты, поддомкрачиваем, выкручиваем болты и снимаем колесо.

3. Полностью выкручиваем ступичную гайку.

4. Если у вас машина с ABS значит нужно отключить датчик. Вынимаем датчик он закреплен на пружинке.

Для удобства отгибаем немного вверх кронштейн крепления провода ABS.

5. Теперь нам нужно открутить рулевой наконечник и отвести в сторону. Это мы показывали ранее.

6. Теперь нам нужно снять тормозной суппорт. Разводим колодки с помощью плоской отвертки (не упирайте отвертку в рабочую поверхность колодки).

7. Откручиваем два болта крепления скобы суппорта сзади и снимаем его. Болты под головку на восемнадцать.

После снятия суппорт подвязываем на проволоке к стойке.

8. Откручиваем два винта крепления тормозного диска и снимаем его. Крепеж под Torx T40.

Винты нужно предварительно обстучать молотком через наставку, и брызнуть проникающей смазкой.

9. Часто после откручивания крепежных винтов тормозного диска он не снимается. В этом случае аккуратно обстукиваем молотком и он отойдет.

10. Откручиваем гайки крепления кулака к стойке. Ключом на восемнадцать держим головку болта, а воротком с головкой откручиваем.

Болты пока не вынимаем.

11. Откручиваем болт крепления шаровой опоры. Держим головку болта ключом на шестнадцать, а воротком с головкой откручиваем гайку.

После откручивания гайки, вынимаем болт. Частенько болт сильно прикипает. Брызгаем проникающей смазкой, одеваем головку с воротком на головку болта и крутим туда-сюда несколько минут. После таких манипуляций болт должен выйти.

12. Вынимаем палец шаровой из кулака. Забиваем клин в разрез куда вставлен палец шаровой, и далее стуча молотком по рычагу палец должен выйти.

13. Вынимаем привод из ступицы. Если прикипел, брызгаем проникающей смазкой и легонько помогаем молотком.

14. Вынимаем болты крепления ступицы к стойке и она у нас в руках.

15. Желательно открутить защитный кожух, он закреплен тремя болтами. При откручивании болты эти часто обрываются, поэтому если сможете выпрессовать подшипник без снятия кожуха, не снимайте.

16. Далее два варианта действий. Первый, отнести ступицу на сервис и ребята на прессе поменяют подшипник за десять минут и не за большие деньги. Второй, пробовать самому спрессовывать и запрессовывать подшипник в тисках.

Если выберете второй вариант, то хочу рассказать несколько нюансов. Вам нужно будет подбирать различные проставки, оправки чтобы проделать замену подшипника в тисках. Сперва нужно выпрессовать ступицу. После выпресовки обычно внутренняя обойма подшипника остается на ступице. Можно ее аккуратно подрезать болгаркой и расколоть зубилом.

Подшипник нужно выпрессовать и запрессовывать через наружную часть. Есть еще нюансы по запрессовке подшипника если у вас Логан с ABS. Более подробно рекомендую смотреть в видео уроке с 8 минуты.

Когда будете запрессовывать ступицу упор нужно делать на внутреннюю обойму.

После замены подшипника сборку производим в обратном порядке. У кого вопросы, задаем в комментарии.

Замена переднего ступичного подшипника Рено Логан

Первым делом, вам необходимо приобрести деталь для замены. Сделать это можно по следующим номерам артикулов.Для машины с АБС:Оригинал – 6001547686Аналог оригинала – SNR – R155.16Для машины без АБС:Оригинал – 6001547696Аналог оригинала – SNR – R155.62 Порядок выполнения работ проводился на автомобиле с установленной системой АБС. Если у вас отсутствует данная система, то все равно можете использовать данное руководство, потому что оно практически одинаково. Главное отличие лишь в размещении стопорного кольца фиксации датчика скорости вращения колеса.Порядок работ: 1.Установите автомобиль на ровной плоскости. Затяните стояночный тормоз, а под задние колеса разместите упоры, дабы обеспечить надежную фиксацию автомобиля на одном месте. 2.Проводим операции по ослаблению болтов крепления колеса головкой и воротком. Берем ключ на 30 и ослабеваем гайку крепления ступицы, которая затянута значительным усилием, поэтому можете использовать дополнительный рычаг. 3.Установите автомобиль на домкрат и снимите колесо. Также полностью выкрутите гайку крепления ступицы.

4.Демонтируйте датчик скорости вращения колеса, а также тормозной щит. 5.Теперь нужно демонтировать наконечник рулевой тяги от кулачка поворотного. Для этого откручиваем гайку его крепления, а потом относительно слабыми равномерными ударами молотком выбиваем палец наконечника.

Внимание! Удары следует наносить точно в палец, а не по самому наконечнику или резьбе.

6.Далее откручиваем гайки фиксации амортизаторной стойки, которая крепится к поворотному кулаку.

7.Теперь можно снять поворотный кулак стянув его с хвостовика привода колес.

8.Используйте тиски для фиксации кулака, после чего проведите выбивание ступицы. Сначала нужно установить оправку и нанести несколько ударов молотком (вместо оправки можете подобрать соответствующую по диаметру головку из набора)

9.После этого можно извлечь ступицу. Возможен случай, когда на ней остается внешняя часть кольца подшипника. Её нужно будет демонтировать при помощи болгарки, но очень аккуратно, чтобы не повредить саму ступицу.

10.Установите съемник либо другой инструмент, который есть под рукой для снятия подшипника (если съемник отсутствует, то допускается использование молотка и подходящей оправки).

11.Аккуратно проведите выпрессовку детали из ступицы.

12.Посадочные места, где была установлена деталь необходимо очистить от грязи, после чего смазать. Также необходимо смазать новый подшипник перед его установкой. 13.Теперь можно установить новый подшипник ступицы Рено Логан. Для этого используйте оправку и молоток.

14.После этого нужно произвести установку всех узлов в обратном порядке.

Почему выходит из строя ступичный подшипник на Рено Логан

На самом деле причин выхода из строя подшипника ступицы на Рено Логан может быть очень много:

Агрессивная езда
Плохие дорожные условия
Неисправные элементы ходовки
Механические повреждения и истекшие эксплуатационные сроки

Вот не полный список факторов, которые предшествуют поломке ступичного подшипника. Для более точного определения неисправности необходимо провести диагностические работы. Как это сделать? Сейчас узнаете!

Так же перед откручиванием гайку можно взбрызнуть проникающей смазкой.
