Что выбрать пламегаситель или катализатор

Практически самой популярной работой с выхлопной системой на современных автомобилях является замена катализатора на пламегаситель.

Подобная процедура вызывает немало споров, насколько это безопасно и стоит ли игра свеч. Рассмотрим следующие пункты:

 — Содержание катализатора

 — Содержание пламегасителя

 — Процесс

 — Итоги замены

Катализатор

Внутреннее наполнение катализатора, многослойное, состоит из нескольких фракций. Одним из главных элементов является часть, состоящая из сот и имеющая напыление из металлов платиновой группы. Подобное необходимо для выжигания вредных веществ из выхлопных газов, тем самым очищая ту часть, которая выходит в окружающую среду.

Благодаря тотальному контролю, исполненному с помощью двух кислородных датчиков, установленных по обеим сторонам и регулирующих показания как входящей смеси, так и исходящей очищенной. Если показания будут отличаться от заданных параметров, то работа силового агрегата, а в частности ее топливной системы, будет скорректирована, либо прекращена.

Пламегаситель

Пламегаситель, бывает 2 видов. Внутриколлекторный и магистральный. Помимо этого, они разделяются по типам изготовления, на заводской и выполненный кустарным способом.

Однако, смысл их применения не меняется, как и внутреннее убранство. При изготовлении кустарным способом, пламегаситель представляет собой бочку, схожую по размерам с катализатором, внутри которого находится колено, с просверленными по периметру отверстиями.

В простом понимание, пламегаситель не является альтернативой нейтрализатора в полном его смысле, однако зачастую является преемником. После установке, систему управления перепрограммируют на более низкий класс выхлопа, дабы исключить появление ошибок.

Замена

При замене одной детали на другую, различают несколько способов. При условии нахождения катализатора в коллекторе, существует метод, при котором наполнение коллектора извлекают варварским способом выбивая его.

Затем, изготавливая кустарным способом или подбирая необходимый заводской, элемент пламегасителя вставляют внутрь и восстанавливают целостность поверхности коллектора. При таком исполнении, возможно будет чуть больше чем обычно шума, однако проблема, после прошивки блока управления, уйдет.

Второй способ предполагает аналогичную процедуру, при нахождении катализатора между коллектором и средней части глушителя. для пробивания и извлекания внутренностей нейтрализатора, используют грубую силу и подручные средства. В конце требуется перепрошить систему, под более низкий класс топлива и класс выхлопа.

Третий вариант самый простой и не требующих больших усилий. Заводской пламегаситель сделан сразу в форме банки, поэтому использовав необходимый способ демонтажа, будь то срез старого или простое откручивание фланцев, снимаем вышедший из строя катализатор.

Итог

Дешевизна и доступность подобного способа являются главным критерием при выборе. Если пламегаситель выполнен кустарным способом, то его главным отрицательным качеством будет более громкая работа и уменьшающийся ресурс работы всей выхлопной системы.

Раскаленная смесь теперь будет быстрее добираться до труб выхлопа, соответственно и износ ее будет повышен.

При установке заводского пламегасителя, звук выхлопа не изменится ни на йоту. Так же следует отметить, что установка подобной системы в принципе, меняет заводские настройки и понижает требования автомобиля как к экологичности выхлопа, так и к более высокому октановому числу. Следовательно, можно экономить и заливать более дешевое топливо.

Подводя итог, отмечаем, что плюсов и минусов у подобной операции хватает, делать ее или нет, решать только Вашему слесарю и лично Вам. И не забывайте, что проводить замену катализатора, на пламегаситель, требуется в специализированных сервисах, имеющих не только опыт работы в подобных ремонтных мероприятиях, но и квалифицированных автомобильных механиков.

Правильная установка стронгера, подбор, плюсы и минусы.

Здравствуйте дорогие гости и клиенты нашего интернет магазина!

В этой статье мы постарамся дать вам ответы на такие вопросы как:

— плюсы и минусы даного девайса

В таких случаях как раз стронгер и помогает решить подобного рода проблемы. Сама запчасть представляет собой бочонок с патрубками по бокам, внутри имеется труба с жаброобразными отверстиями закрученными по спирали и также наполнитель в полости бачка. Суть работы стронгера в том, что он как раз берет на себя весь излишек выхлопных газов при резком разгоне и тем самым уменьшает давление в системе. Это в свою очередь ведет к более сбалантированой работе выхлопа.

— стронгер 550 мм от 3 л и выше.

Как правило, стронгер устанавливают вместо пришедшего в негодность катализатора. Если же катализатор рабочий, тогда стронгер можно вварить после него, перед резонатором или на место резонатора (если такового нет). Не следует устанавливать стронгер дальше средины выхлопа, так как особого эффекта вам это не принесет.

Стронгер изготовлен из алюминизированой стали, отлично варится как электродной так и TIG, MIG сварками.

Еще один важный момент, на который следует обратить внимание при установке даной запчасти, это какой стороной ставить. Ведь разница есть и существенная

Если посмотреть внутрь стронгера, то мы увидим с одной стороны гладенькие выпуклости, а с другой отверстия. Вот как раз отверстиями нужно ставить к основному глушителю (в сторону задней части автомобиля), а другой стороной к двигателю. Обычно производитель маркирует ту сторону которая к мотору желтой ленточкой.

ПЛЮСЫ И МИНУСЫ СТРОНГЕРА:

К плюсам можно отнести:

— улучшение динамики автомобиля

— уменьшение вибрации выхлопной системы

— более гладкая работа двигателя при разгоне

— если установить стронгер не той стороной, никакого эффекта не будет

— если устанавливать стронгер в качестве резонатора, звук особо тише не станет, так как его предназначение в другом.

Источник

Метки: стронгер, пламегаситель

Комментарии 24

Интересная темка, тоже собираюсь кат вырезать, думаю что поставить))

ребят так что лучше поставить стронгер или пламегаситель типа Fox, двигатель турбовый V6

У тебя на фото слева Резонатор, а справа Стронгер. Не смотря на то что они очень похожи, они выполняют совершенно разную функцию. Стронгер препятствует обратному засасыванию отработавших газов в цилиндр когда поршень начинает уходить из ВМТ, а клапан еще открыт. Резонатор же глушит (делает тише звук) за счет резонирования звука при прохождении через отверстия, на фото они видны, но из-за отсутсвия всяких перегородок с минимальной потерей скорости. Они ОБА НЕ препятсвуют движению раскаленных масс и почти их не остужают… Поэтому банке будет хана =) Пламегас бывает, что называется, кто на что горазд, но главное что там есть физические препятствия для газа, об которые он остывает.

Банке не будет хана, если она прямоточная )))

Спасибо, почитал. Отложу в закладки на будущее.

Пламягаситель-стронгер


После модернизации тройника следующим кандидатом на доработку был глушитель.
Из его конструкции понятно, что свою функцию снижения шума он выполняет ценой создания
немалого сопротивления выхлопным газам, а также неизбежно создавая так называемую
обратную волну:

Я размышлял над разными конструкциями глушителя, которые бы решали две проблемы — минимальные потери
кинетической энергии выхлопных газов, а с другой снижали бы уровень шума до приемлемого уровня.
Решающим стало вот это видео Евгения Травникова:
Конечно, тут реализован адовый колхоз из 4х пламягасителей, но главное для меня здесь было то,
что не смотря на прямоточность, пердежа пацанского прямотока не было. Таким образом решил
заменить глушитель на пламягаситель-стронгер максимального размера. Выбрал
такой:

Цена оказалась вполне разумной 840 рублей. Те же банки от крайслера стоят в разы дороже.
На упаковке была следующая маркировка:

Конструктивно стронгер представляет из себя резонатор с жабрами, обтекаемыми исходящим
потоком и забирающим в себя обратную волну. В жабрах видна набивка:

При прямом движении газов жабры обтекаются свободно:

Внешний диаметр стронгера 90 мм:

Наружный диаметр как и было заявлено 55 мм:

Внутренний диаметр — 52 мм, то есть стоковую трубу на 51 мм можно спокойно приварить/обжать:

Второй причиной, побудившей меня продолжить прокачку выхлопа был сгнивший гусь:

Вот все три банки в сравнении, я надеялся что стронгер будет сопоставим по объёму с глушителем,
но по факту он раз в 5 наверно в объёме меньше:


Итак, я преследовал задачу снижения уровня шума в салоне, небольшое повышение максимальной мощности и всё
это при уловии приемлемого уровня шума снаружи.

Зачем менять катализатор на Киа Рио

Выхлопные газы – продукты сгорания топлива. Они содержат окись углерода, углекислый газ, серу, свинец. Всего в списке 280 токсический веществ. Больше автомобилей загрязняют среду только нефтеперерабатывающие заводы.

В мегаполисах 80% загрязнений в воздух выбрасывают машины. Каждая легковушка в день добавляет 1 кг таких веществ в «городской коктейль». Страдают природа и люди.

Влияние на человека:

• раздражаются слизистые оболочки;
• обостряются хронические заболевания органов дыхания;
• ослабляется нервная система и сердце;
• появляются головные боли, слабость;
• развиваются астма и аллергия.

Гипертонию, болезнь Альцгеймера, ослабление иммунитета и онкологию тоже связывают с продуктами сгорания топлива.

Сажа и копоть из выхлопных труб оседают на растительности. Угарный газ попадает в атмосферу, проливается на землю кислотными дождями. Гибнет флора и животный мир.

Отработанные транспортные газы – причина парникового эффекта, образования озоновых дыр.

Удаление катализатора в Киа Рио 3 предполагает обязательную замену механизма.

Каким должен быть пламегаситель

Что касается корпуса пламегасителя, то он обязательно должен состоять из двух слоев — тогда наружный будет гасить колебания внутреннего. Если это условие не соблюдается, то один корпус будет дребезжать, когда в него ударит волна звука. Также наружный материал должен быть устойчив к коррозии, иначе неизбежны повреждения из-за перепадов температуры, влажности и соли на дорогах. Оптимально — жаропрочная нержавеющая сталь. На внутреннем же слое коррозия обычно не развивается, поэтому выбор хороших материалов не критичен.

Другой важный фактор при выборе — это объем пламегасителя, он напрямую влияет на то, как будут работать глушитель и резонирующее устройство. Если объема не хватает, то будет возникать посторонний звук при нажатии на газ, а также выходящий из глушителя звук тоже будет сильнее.

Сколько стоит пламегаситель

Пламегасители от ведущих производителей вы можете найти в каталоге на нашем сайте, воспользовавшись удобной навигацией. Также вы можете подъехать к одному из наших автосервисов, в которых вам и подберут пламегаситель необходимой модели.

Многие автовладельцы не могут определиться, что лучше поставить в машину — катализатор или пламегаситель. Также часто волнует вопрос о законности установки пламегасителя вместо катализатора и экологических нормах установленных Правительством РФ на содержание CO и CH в выхлопных газах автомобиля (возможности легального прохождения контроля токсичности выхлопа).

В Российской Федерации разрешено использование пламегасителей. Нормы на CO/CH в России существенно мягче по сравнению с европейскими. Любая машина без катализатора с исправно работающим двигателем спокойно укладывается в российский норматив на CO/CH.

По своей конструкции пламегаситель является одним из видов резонатора. Этот элемент выпускной системы автомобиля в первую очередь встречается с потоком исходящих из двигателя отработанных газов и поэтому он должен быть прочным и жаростойким

Действительно, скорость и температура отходящих газов двигателя достаточно большие и очень важно максимально охладить и затормозить их до попадания в резонатор

Для снижения стоимости ремонта многие автосервисы самостоятельно изготовляют пламегасители на базе старого корпуса катализатора. Технология создания самодельного изделия обычно выглядит следующим образом:

• Корпус катализатора разрезается и из него извлекаются остатки керамики;
• Вдоль корпуса ставится перфорированная труба;
• Промежуток между трубой и корпусом прокладывается шумопоглощающим материалом, обычно базальтовой ватой.

Самодельные пламегасители зачастую плохо гасят шум, а дешевый наполнитель, который используется при их изготовлении прогорает уже после первого года эксплуатации машины. В итоге появляется тарахтящий звук, наподобие всем хорошо знакомого звука работающего двигателя автомобиля «Волга».

Всех выше перечисленных недостатков лишены заводские изделия брендов AWG и MG-Race. Они прошли необходимую сертификацию и проверку временем в российских дорожных условиях эксплуатации.

Если у Вас старый автомобиль с довольно изношенным ДВС, то устанавливать на него новый катализатор невыгодно. Избежать попадания масла двигателя в катализатор в таком случае невозможно, а это существенно снижает его ресурс. Также крайне опасны для конвертера сбои в системе зажигания. Не сгоревший бензин начинает скапливаться в катализаторе, где впоследствии сгорает, разрушая его. Во всех подобных случаях целесообразней использовать пламегасители, которые выгодно отличаются ценой и надежностью.

Пламегаситель вместо катализатора: преимущества и недостатки

Многих автолюбителей интересует вопрос, какие плюсы и минусы имеет пламегаситель. Первое, пламегаситель позволяет заменить катализатор, то есть сэкономить значительные денежные средства. Получается, пламегаситель в выхлопной системе является дешевой заменой катализатора.

Второе, в отличие от катализатора пламегаситель не является чувствительным к качеству топлива, исправности работы двигателя и его систем. На деле, данный элемент не разрушится и не оплавится, если система зажигания или система питания даст сбой.

Также пламегаситель фактически является «прямотоком» по конструкции. Это значит, что по сравнению с катализатором отработавшие газы легче проходят через пламегаситель, сопротивление меньше. Результат — двигателю легче «дышать», в ряде случае удается получить небольшой прирост мощности двигателя.

Теперь о недостатках. Само собой, поле удаления катализатора о снижении уровня вредных выбросов в атмосферу во время работы ДВС речь больше не идет. Также во время запуска холодного мотора и далее после прогрева двигателя постоянно будет присутствовать запах отработанных газов. Для тех, кто прогревает машину в гараже или в закрытом паркинге, это может быть проблемой.

Еще после замены катализатора на пламегаситель все элементы выпускной системы за пламегасителем будут изнашиваться быстрее. Это значит, что трубы, глушители, резонаторы будут сильнее нагреваться, что приводит к сокращению их ресурса.

Параллельно отметим, что установка пламегасителя также может быть затруднена. Прежде всего, монтаж пламегасителя осуществляется при помощи сварки (электрической или газосварки). Получается, установить пламегаситель своими руками можно только при наличии сварочного оборудования.

В рамках установки нужно отдельно учитывать тип устройства (коллекторного типа или отдельно стоящий пламегаситель).  В первом случае нужно снять выпускной коллектор, тогда как для установки пламегасителя на приемной трубе такие действия не требуются.

Продолжает список недостатков и то, что пламегасители купить можно в разных магазинах, однако далеко не всегда можно гарантировать оригинальность и высокое качество реализуемых изделий. Причина — большое количество подделок продукции известных брендов.

Естественно, под видом пламегасителя из нержавейки могут продавать изделия сомнительного качества, причем материалом изготовления зачастую является самая дешевая низкосортная сталь, покрытая специальным напылением, имитирующим нержавейку.

Напоследок отметим, что заменить катализатор на пламегаситель на многих авто просто так не удается. Дело в том, что параллельно нужно «обмануть» датчики кислорода (лямбда зонд). В противном случае после удаления катализатора будет гореть ошибка лямбда — зонда, ЭБУ переведет мотор в аварийный режим, так как не сможет правильно откорректировать подачу топлива.

Для решения проблемы потребуется перепрошить ЭБУ двигателем под нормы ЕВРО-2 (если это возможно) или сделать комплексный чип — тюнинг. Однако и этого часто недостаточно. В ряде случаев также приходится ставить механическую обманку лямбда – зонда или электронную обманку, на некоторых авто требуются комбинированные решения и т.д.

Стронгер вместо катализатора. 9 особенностей данной замены.

На сегодняшний день рынки завалены стронгерами. Но, далеко, не каждый из них можно установить вместо катализатора. И все потому, что не все они обладают должным качеством.

Стронгер (пламегаситель), если и ставить вместо катализатора, то только такой, который, действительно, сможет его заменить. Пламегасители, своего рода, обманки, которые внушают автомобилю о наличие катализатора. Китайские и подобные изобретения не способны отобразить все функции качественного пламегасителя. Самыми популярными являются польского и немецкого производства. Среди этих двух вариантов большее предпочтение отдается польским изделиям, поскольку, они отличаются приемлемой ценой и высоким качеством. На польский стронгер цена ненамного выше, чем на китайский и другую подделку, зато качество идентично брендовым торговым маркам.

Читать также: Кто проводит предрейсовый медицинский осмотр водителей

Нейтрализатор и стронгер – в чем разница?

Чтобы ответить на данный вопрос, следует понять, зачем нужен катализатор и какую функцию он выполняет. Внешне деталь напоминает глушитель – металлический бочонок с двумя патрубками. Внутри элемента находится керамический наполнитель с мелкими сотами. Поверхность этих каналов имеет специальное каталитическое покрытие, вызывающее химическую реакцию окисления несгоревших токсичных газов, поступающих по трубе из двигателя.

В выпускной тракт попадает 2 типа вредных веществ – оксид азота (формула – NO) и горючий угарный газ (СО). Нейтрализатор преобразует их в безвредные соединения: чистый азот, воду и углекислый газ. Таким образом он очищает продукты горения от токсинов и не позволяет загрязнять окружающую среду.

Помимо катализатора, узел включает 2 кислородных датчика (другое название – лямбда-зонд). Алгоритм работы следующий:

1. Первый лямбда-зонд измеряет количество свободного кислорода в дыме и передает информацию контроллеру, регулирующему соотношение смеси топлива с воздухом перед подачей в цилиндры.
2. Продукты сжигания топлива обезвреживаются в нейтрализаторе и движутся дальше по трубе.
3. На выходе из элемента стоит второй кислородный датчик, контролирующий качество очистки.

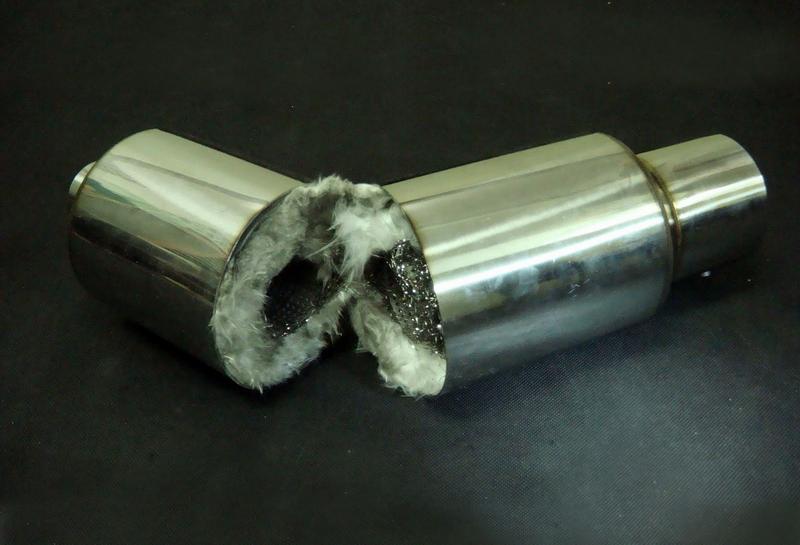

Устройство пламегасителя гораздо проще: это прямая металлическая труба, установленная в герметичный цилиндрический корпус с наполнителем из различных звукопоглощающих материалов:

• вата каолиновая;
• волокно базальтовое;
• асбест.

Труба внутри набивки имеет множество отверстий, куда проникают отработанные газы, а вместе с ними – звуковые колебания, которые рассеиваются в пористом материале. Таким образом, стронгер выступает в качестве дополнительного глушителя, но обезвреживать токсичные соединения он не способен.

Частые вопросы

Большинство автолюбителей, принимая важное решение о замене катализатора на пламегаситель, задаются массой вопросов

Какие признаки неисправного катализатора?

Существует несколько признаков, которые позволят вам понять, что катализатору необходима замена. Среди них:

• активация лампочки Check Engine;
• снижение мощности и разгонной динамики авто;
• рост расхода топлива;
• дребезжание под водительским сидением;
• «подёргивание» стрелки тахометра на холостом ходу;
• изменение цвета и запаха выхлопных газов;
• нестабильная работа АКПП.

При сканировании могут обнаруживаться ошибки Р0421, Р0422 и другие.

Какие пламегасители используются в работе и сколько они прослужат?

Существует два основных типа пламегасителей:

• активные. Имеют наполнители, которые способны поглощать шум;
• пассивные. Гасят звук по принципу отражения, поэтому их срок эксплуатации больше.

Срок службы пламегасителя также зависит от материала, производителя и типа. Корпусные блоки из нержавеющей стали могут эксплуатироваться около 10 лет. Коллекторные пламегасители служат от 3 до 5 лет, поскольку постоянно подвергаются воздействию высоких температур.

Сколько времени занимает замена катализатора на пламегаситель?

Продолжительность работ по замене катализатора на пламегаситель зависит от конкретной модели автомобиля. Среднее время – 2-4 часа.

Как повлияет замена на мой автомобиль?

Пламегасители имеют прямоточное соединение, что позволяет увеличить пропускную способность выхлопной системы, и, как следствие, получить незначительную прибавку к мощности мотора. Однако экологические характеристики автомобиля существенно снизятся.

Сколько стоит замена катализатора на пламегаситель?

Цена зависит от типа выхлопной системы, расположения катализатора и производителя запчасти. Она рассчитывается индивидуально. Стоимость замены также зависит от его типа:

• коллекторные пламегасители;
• магистральные пламегасители.

Наименование	Стоимость, руб.
Полный осмотр выхлопной системы	Бесплатно
Компьютерная диагностика выхлопной системы	Бесплатно
Эндоскопия катализатора	Бесплатно
Проверка лямбда зонда (кислородного датчика)	Бесплатно
Подбор пламегасителя по марке автомобиля	Бесплатно
Замена катализатора на пламегаситель (цена зависит от модели, расположения катализатора и фирмы производителя)	от 1490 ₽ *
Поменять под днищем	от 1490 ₽ *
Поменять у коллектора	от 2000 ₽ *
Цена на пламегаситель зависит от типа и фирмы производителя	от 690 ₽ *
Изготовление пламегасителя в корпусе катализатора	от 3000 ₽ *
Установка обманки (проставка или эмулятор) лямбда-зонда	от 2000 ₽ *
Программное удаление катализатора (прошивка под Евро 2, отшить катализатор)	от 2000 ₽ *
Установить универсальный катализатор Евро 3, 4, 5 (цена зависит от модели)	от 1199 ₽ *
* Бесплатная консультация по телефону +7 495 142-09-67

Какие преимущества установки пламегасителя вместо катализатора?

Цена оригинальных катализаторов начинается от 20 000 рублей. Поэтому главное преимущество – это возможность существенно сэкономить. Также к плюсам подобной замены можно отнести:

• возможность использовать бензин с более низким октановым числом. Катализатор больше не будет забиваться, поэтому можно дополнительно сэкономить на топливе;
• прирост мощности двигателя. Стоковые катализаторы снижают мощность мотора на 5-7%. Это связано с их ячеистой структурой, затормаживающей выхлопные газы. После замены отработанный выхлоп не будет встречать на пути сопротивления;
• решение проблем с катализатором в долгосрочной перспективе. Срок службы каталитических нейтрализаторов не превышает 300 000 км в Европе. В России эта цифра едва достигает 150 000 км. Поэтому, если вырезать катализатор и поставить пламегаситель, вы избавите себя от необходимости проводить периодическую очистку, промывку и замену фильтра.

Отметим, что слухи о том, что удаление катализатора приводит к быстрому выходу из строя глушителя, износу двигателя и чрезмерному повышению токсичности выхлопных газов являются мифами. Минусы у установки пламегасителя практически отсутствуют.

Если вы хотите заменить катализатор пламегасителем в Москве, то свяжитесь с мастером по телефону.

Отличие нейтрализатора от пламегасителя

На подавляющем большинстве автомобилей катализатор представляет собой бачок из нержавеющей стали, установленный в начале выхлопного тракта. Внутри бочонка располагаются керамические перегородки в виде мелких ячеек, сквозь которые проходят отработанные газы.

Катализатор в разрезе

Схема работы нейтрализатора с дожиганием вредных газов

Принцип работы элемента таков: в присутствии каталитических веществ окись азота и угарный газ вступают в реакцию с остатками кислорода, происходит процесс дожигания и на выходе вредностей почти не остаётся. Пока работает двигатель, корпус агрегата сильно накаляется, ведь энергия остатков топлива превращается в тепло. По месторасположению катализаторы делятся на 2 типа:

1. Коллекторные. По названию нетрудно понять, что эти элементы устанавливаются в вертикальном положении сразу за выпускным коллектором.
2. Магистральные ставятся горизонтально на прямом участке трубы, проходящей под днищем машины.

Нейтрализатор коллекторного типа

В силу своей конструкции и принципа работы нейтрализаторы снижают температуру выхлопа и слегка приглушают звук. Проблема в том, что при длительной эксплуатации керамические ячейки забиваются сажей, проходимость элемента уменьшается и отработанным газам деваться некуда, двигатель «захлёбывается». Вышедшая из строя деталь не подлежит ремонту, только замене.

Схема выхлопной системы с магистральным катализатором

Пламегаситель — это обычная нержавеющая труба с перфорацией, помещённая внутрь такого же металлического бачка. Устройство не дожигает остатки горючего, а только охлаждает дымовые газы и снижает уровень шума. По принципу действия гасители пламени делятся на 3 вида:

1. Активные. В них перфорированная труба окружена набивкой из негорючих материалов (базальтовое или асбестовое волокно, тонкая металлическая проволока), за счёт чего происходит поглощение звука.
2. Пассивные. Скорость газов и шум здесь уменьшаются одним либо несколькими диффузорами с отверстиями меньшего диаметра. Частично отражаясь от стенок, продукты горения гасят скорость основного потока, отчего уровень шума снижается.
3. Комбинированные. Здесь реализованы оба предыдущих способа — активный и пассивный.

Пламегаситель заводского изготовления

Отличие катализатора от пламегасителя состоит в том, что они решают разные задачи, хотя устанавливаются в одном месте. Но есть объективные причины, почему автомобилисты меняют один на другой.

Схема пламегасителя активного типа
