Распиновка разъемов автомагнитол pioneer

Распиновка разъема

Подключение магнитолы с распиновкой разъема потребует от вас знания маркировки проводов, которая различается по цветам:

• Черный (GND или GROUND) – минус АКБ;
• Желтый (В+ или BAT) – плюс АКБ;
• Красный (A+ или ACC) – зажигание;
• Белый (FL+) – плюс переднего левого динамика;
• Белый полосатый (FL-) – минус переднего левого динамика;
• Серый (FR+) – плюс переднего правого динамика;
• Серый полосатый (FR-) – минус переднего правого динамика;
• Зеленый (RL+) – плюс заднего левого динамика;
• Зеленый полосатый (RL-) – минус заднего левого динамика;
• Фиолетовый (RR+) – плюс заднего правого динамика;
• Фиолетовый полосатый (RR-) – минус заднего правого динамика;

Парные (одного цвета, где один из пары полосатый) провода являются акустическими

Важно не перепутать полярность в процессе подсоединения, иначе возникнут проблемы с басом

Как включить и выключить

Чтобы включить устройство, следует удерживать кнопку Sourse или SCR до тех пор, пока не активируется дисплей.

Чтобы магнитолу Pioneer выключить, следует также некоторое время удерживать клавишу Sourse или SCR. Кроме того, на отключение может быть запрограммирована какая-либо другая кнопка, например, Func. Чтобы убедиться в правильности действий, следует посмотреть в инструкции, как выключается магнитола этой модели.

Как перезагрузить

Чтобы перезагрузить устройство, инструкция Pioneer рекомендует использовать кнопку Reset, которая находится на корпусе.

Как выключить подсветку

Если устройство не отключается самостоятельно после вынимания ключа зажигания, то нужно действовать согласно инструкции автомагнитолы:

1. В основном меню находят вкладку System.
2. В открывшемся списке находят надпись PW Save. Перейдя в нее, нужно выбрать Off.
3. После того как манипуляции выполнены, магнитолу отключают. При этом подсветка кнопок и часов присутствует.
4. Для отключения дисплея необходимо нажать кнопку Display.

Для настройки яркости подсветки можно использовать диммер.

Виды акустических колонок низкочастотного звукового диапазона

Сабвуфер звуковая колонка, сделанная с целью проигрывания усовершенствованного свойства низких частот, не доступных обыденным аудио колонкам штатного Сабвуферы разделяются по своим видам:

Активный сабвуфер имеет в собственной комплектации уже встроенный усилитель мощности для снятия нагрузок низкой частотности с основного усилителя авто акустики. Также, собственный кроссовер (устройство для разделения частот на высочайшие, средние, низкие и т.д.), упрощающий согласование работы сабвуфера с акустикой

Пассивный сабвуфер не имеет отдельного (индивидуального) мощностного усилителя и подключается на стандартные колонки. Что в итоге негативно сказывается на качестве звучания стерео системы авто и вызывает дополнительные перегрузки на все выходные каналы. Как итог этого, понижение громкости и динамичности звука.

Приступаем к подключению

Следует знать, что все ISO-разъемы, а также распиновка проводов по цветам являются стандартными, поэтому допустить ошибку крайне сложно. Понятно, что не составит никакого труда взять разъем и соединить его с ответной частью. Но, как мы уже говорили, довольно часто прибегают к более трудоемкой процедуре, как ручное соединение проводки. Для этих целей отсоединяем провода от штекера разъема, и подключаем, согласно функционала проводов.

Соединив провода, их необходимо будет заизолировать тщательным образом, во избежание возможных поломок, вследствие замыкания. Чтобы провода не рассоединились со временем, рекомендуется скрепить их пластмассовым хомутом.

Во всех автомобилях на центральной консоли или на приборной панели предусмотрены посадочные места для монтажа автомагнитолы. Нередко это место закрывается декоративной панелью. Перед установкой магнитолы ее необходимо будет снять при помощи отвертки.

В получившемся отсеке Вы без труда отыщете ответную часть проводов, необходимых для подключения магнитолы пионер. Затем осуществляется соединение проводов или разъемов, согласно схеме подключения. Теперь магнитола может быть установлена в слоте на своем посадочном месте.

В комплекте с магнитолой идут инструкция по эксплуатации с подробной схемой подключения устройства, а также пара стальных пластин с проушинами. Они необходимы, чтобы автомагнитолу в случае необходимости можно было без труда вынуть слота. Эти пластины устанавливаются по бокам магнитолы, а проушины можно загнуть отверткой и закрыть панелью.

Как видите, подключение автомагнитолы Пионер своими руками является не такой уж и сложной задачей, поэтому при наличии свободной минуты и желания, с этим можно достаточно легко справиться, и помимо этого значительно сэкономить на недешевых услугах автоэлектрика.

Установка магнитолы в автомобиле

Трудно представить себе современный автомобиль, без такого его тюнинга как автомагнитола. Длительное простаивание в пробках, вынужденная остановка, ожидание заказа на транспортировку товара, и другие подобные случаи скрасит приятная музыка, прослушивание радио, просмотр видео-контекта. Осуществить подключение автомагнитолы пионер не сложно. Но при этом нужно учесть несколько элементарных правил. Основное, чтобы при длительной стоянке магнитола, подключенная своими руками, не разряжала АКБ и была возможность ею пользоваться при выключенном зажигании.

Как настроить

Настройки магнитолы Pioneer влияют на качество приема радиосигналов и трансляции музыкальных записей. Изменение рабочих параметров производится через меню, особенности настройки изложены в инструкции. Перечень настраиваемых параметров зависит от модификации проигрывателя и версии прошивки, записанной в блок управления.

Отключение демо

Микропроцессор головного устройства поддерживает демонстрационный режим, заключающийся в трансляции на дисплей информационного сообщения. Для отключения параметра следует нажать регулятор громкости и зайти в настройки магнитолы, затем вращением рукоятки находится раздел System. Вращением головки потенциометра выбирается параметр Demo Off, затем производится нажатие на регулятор для подтверждения выбора. Пользователю требуется еще раз коротко повернуть регулятор, выбрать параметр Yes и нажать на ручку для внесения изменения в память.

Радио

Чтобы правильно настроить радиоприемник, необходимо:

1. При помощи кнопки SRS/OFF выбрать режим приема радиостанций.
2. Нажатиями на кнопку BAND пользователь выбирает диапазон принимаемых волн. Конструкция оборудования поддерживает радиостанции, работающие в диапазоне ультракоротких, средних и длинных волн.
3. Затем настраиваем частоту радиостанции, нажимая на кнопки сканирования эфира. Пользователь может предварительно настроить шаг сканирования из 2 фиксированных значений — 50 или 100 кГц. Дополнительно необходимо зайти в меню настроек и разрешить ручное сканирование эфира (параметр MAN в разделе SEEK).
4. Записать волну в ячейку памяти при помощи нажатия и удержания кнопок, обозначенных цифрами 1-6 (расположены под экраном или по бокам, зависит от модификации).

Допускается автоматический поиск радиостанций при помощи параметра BSM, выбираемого через меню настройки. Оборудование самостоятельно сканирует эфир и записывает в ячейки памяти частоты станций с максимальной мощностью сигнала.

Как выставить время

Пользователь может настроить часы через рабочее меню, которое вызывается нажатием на регулятор громкости. Для регулировки часов применяется раздел CLOCK SET, изменение значения часов или минут производится вращением регулятора громкости. Параметр выставляется в ходе общей настройки магнитолы в машине, значение времени отображается на жидкокристаллическом дисплее.

Как изменить язык

Чтобы изменить на магнитоле Пионер языковые параметры, следует нажать на поворотный регулятор для вызова меню. Затем необходимо перевести курсор к необходимому разделу, поворачивая шайбу потенциометра влево или вправо. После нахождения раздела LANGUAGE пользователь нажимает на регулятор и входит в подраздел, включающий 3-6 языков (зависит от модификации). Владелец выбирает необходимое значение поворотом корректора, параметр устанавливается кратковременным нажатием на регулятор.

Как выключить подсветку

В конструкции оборудования применен ступенчатый диммер, позволяющий изменить интенсивность подсветки экрана и кнопок. Настройка производится через раздел ILLUMINATION, часть моделей поддерживает автоматическое переключение цветов и включение подсветки клавиш при поступлении телефонного звонка.

Как сбросить настройки

Под сбросом настроек в оборудовании Пионер подразумевается перезагрузка микропроцессора с одновременным обнулением памяти. Для старта очистки требуется нажать зубочисткой на резиновую кнопку сброса (RESET) на фронтальной панели. Настройки сбрасываются после отключения аккумуляторной батареи от бортовой сети автомобиля.

Как правильно подключить

Чтобы правильно подключить автомагнитолу Пионер, необходимо ознакомиться с приложенной в документации схемой. Кабели прокладываются под декоративными пластиковыми панелями кузова, обеспечивающими защиту изоляции от физического повреждения. Для корректной работы требуется обеспечить непрерывную подачу положительного питания, поддерживающего память устройства. Для коммутации используется кабель желтого цвета, который выводится напрямую к аккумуляторной батарее транспортного средства.

Маркировка проводов

Подключение магнитолы Pioneer производится 2 штекерами стандарта ISO, в которых смонтированы провода, различающиеся по цветам:

• красный — для подачи положительного питания после включения зажигания;
• синий — подача положительного напряжения к усилителю и моторному приводу антенны;
• желтый — положительный сигнал для поддержки блока памяти (не зависит от положения ключа в замке);
• черный — коммутация с кузовом автомобиля (отрицательный сигнал);
• фиолетовый и фиолетовый с черной полосой — для подсоединения динамика, установленной в задней правой дверце;
• серый и серый с черной полосой — для громкоговорителя, размещенного спереди справа;
• белый и белый с черным — для коммутации репродуктора в левой передней двери;
• зеленый и зеленый с черным — для подачи сигнала к заднему динамику по левой стороне.

На части магнитол встречаются дополнительные кабели, предназначенные для подключения пульта управления на руле или дополнительных компонентов мультимедийной системы. При использовании компонентной акустики для автомобиля или усилителей шнуры громкоговорителей подсоединяются к дополнительному оборудованию.

Схема подключения

Схема подключения автомагнитолы Pioneer приводится в инструкции по эксплуатации. Подсоединение кабелей производится в соответствии с цветовой окраской изоляции, для подсоединения питания используются кабели, идущие от аккумулятора и замка зажигания. Если подсоединить красный провод напрямую к батарее, то головное устройство будет разряжать источник питания. Для обеспечения надежного контакта между шнурами используется распайка оловянно-свинцовыми припоями или обжатие стыка металлической трубкой с последующей обмоткой изоляционной лентой.

Дополнительные выходы для низкочастотного громкоговорителя или пульта управления на руле соединяются аналогичным образом. Распиновка разъема соответствует стандартам ISO, для коммутации динамиков использован положительный сигнальный кабель и минусовой шнур. Запрещается скручивать отрицательные выводы в единую шину, которая подсоединяется к кузову автомобиля. Акустические кабели от громкоговорителей прокладываются внутри салона и дверей вдоль штатных жгутов электропроводки.

Подключение магнитол Mitsubishi через ISO

Распиновка штатной магнитолы Mitsubishi

Митсубиши — крепкий, старый японский бренд производителя автомобилей. Это настоящие японские авто — надежные, комфортные, безопасные и современные. Разумеется, в них так же должны быть установлены магнитолы подобающие автомобилям такого класса, в 90-х — нулевых Митсубиши сами разрабатывали и выпускали магнитолы для своих автомобилей силами подразделения Mitsubishi Electronics, тем не менее, даже тогда, они не побрезговали прибегнуть к сотрудничеству в сфере производства автомагнитол с теми же японскими марками производителей электронной техники и автомагнитол — Matsushita и Panasonic. Сотрудничество не прошло даром — магнитолы, вышедшие из под союзного конвейра вышли функциональны и крайне надежны. Единственным минусом такого сотрудничества было то, что количество различных магнитол и их разъемов получилось ну очень большим. «Масло в огонь» «подлила» и сама Mitsubishi Electronics, собственным внутренним подразделением пойдя на эксперименты и наделав магнитол с разнообразными разъемами для подключения. И все они, как вы уже догадались, шли штатными к различным моделям автомобилей. Если владелец терял инструкцию, или она благополучно оставалась у предыдущего собственника (иногда аж за океаном) новому владельцу, если он когда-либо прибегал к изъятию магнитолы из штатного места (а поверьте, это не такое уж и редкое явление) при установке и распиновке, было проще иногда купить новую, чем разобраться, как же вернуть на место оригинальную штатную магнитолу.

Но времена кучи разнообразных разъемов от Митсубиши оставлись позади, сейчас у них сложные, многоразъемные и многофункциональные автомагнитолы, которые схожи по типу подключения во всех автомобилях марки. И это не может не радовать. Сегодня мы рассмотрим схемы подключения и распиновкикак новых автомагнитол, так и всевозможных старых устройств. Приступим:

Как и обычно, начнем со схем подключения новых магнитол и обязательно рассмотрим цветовое обозначение их проводов, чтобы понять, что и к чему мы подключаем, плавно переходя к магнитолам прошлых поколений автомобилей.

Схемы распиновок магнитол различных моделей Chevrolet

А именно: Mitsubishi Оутлендер, Паджеро, Паджеро Спорт, Лансер, АСХ, Кольт, Харизма, Галант, Эклипс, Делика, а так же других моделей марки, как новых так и, разумеется, старых.

Mitsubishi Outlander XL, ASX, Pajero, Pajero Sport, Eclips и Delica последнего поколения, магнитолы MMCS NR-261, J-05 (и аналогичные)

+ Mitsubishi ASX 2015

+ Mitsubishi Lancer x (10), Outlander 3

Подключение магнитол Mitsubishi через ISO

Подключение магнитол Митсубиши через ISO на примере Mitsubishi Lancer x (10) (через перходник CARAV 12-030)

Подключение через ISO: 1. Разъем расширения – функция зависит от модели магнитолы: 5 – земля сигнальная; 7 – выход правый перед; 8 – выход правый зад; 9 – выход левый перед; 10 – выход левый зад.

2. Разъем для динамиков: 1 – динамик правый задний (+); 2 — динамик правый задний (-); 3 — динамик правый передний (+); 4 — динамик правый передний (-); 5 — динамик левый передний (+); 6 — динамик левый передний (-); 7 — динамик левый задний (+); 8 — динамик левый задний (-).

3. Разъем питания: 5 – выход для выдвижения автоматической антенны (на этом контакте появится +12V после включения радио); 4 – питание +12V непосредственно с аккумулятора; 6 – дополнительная подсветка клавиш (обычно можно не подключать); 7 — питание +12V; 8 — масса (минус питания).

Схемы распиновок устаревших но актуальных магнитол различных моделей Mitsubishi

Mitsubishi Galant c CD чейнджером

Mitsubishi Lancer 9

Mitsubishi Charisma, Colt, Eclipse, Pajero, Lancer

Mitsubishi Charisma, Colt, Eclipse, Pajero, Lancer (они же + некоторые старые модели и Matsushita)

Mitsubishi U069, RH-9413, AR-2565 FY-2, MEX-810, CDC

Mitsubishi P801 CQ-JB6810L

Mitsubishi P004, Panasonic CQ-JB0161

Mitsubishi P912, Matsushita MR490090

Mitsubishi DY-2E64WRTS-3-TH 34W698

Mitsubishi (усилитель Lancer) CV-OMW7G21

В статье были рассмотрены схемы распиновок основных разъемов магнитол автомобилей Митсубиши, если в предсталенном перечне моделей вы не встретили своей, обратите внимание на форму разъема вашей магнитолы — скорее всего такая же использовалась на схожем поколении моделей Митсубиши, представленной в перечне. Если вы обнаружили ошибку или опечатку, будем признательны, если вы сообщите о ней автору статьи

Благодарим заранее и желаем удачи в распиновке и подключении автомагнитол от Митсубиши!

Как к автомагнитоле подключить usb

В большинстве случаев современная автомагнитола имеет штатный вход usb, через который можно подключать различные гаджеты. Чаще всего это флеш-накопители. В принципе, сложно не догадаться, как к автомагнитоле подключить юсб, ведь стыковка осуществляется элементарно. Также при помощи шнура можно подключить к магнитоле MP3-плеер, у которого есть выход MicroUSB. В таком случае аудиосистема будет проигрывать треки, сохраненные в памяти плеера. Как вариант можно приобрести FM-трансмиттер, способный проигрывать файлы с USB-накопителя и передавать их по собственной радиоволне на штатный приемник автомагнитолы.

Какие бывают исо-разъемы автомагнитол

Iso-разъем магнитолы Pioneer (Prology 1715T) автомобиля Фольксваген Passat B3 (Форд Мондео 2003 г) и других мультимедийных систем (автомобильных проигрывателей) и легковых автомашин, на то он и единый стандарт, абсолютно одинаковы по своему техническому устройству.

Они (разъемы) выполнены в виде двух коробок прямоугольной формы, имеющих восемь выходных контактов. Иногда для удобства пользования исо-адаптеры объединяются в один корпус с разделением на верхнюю и нижнюю контактные группы.

Группа А (так она для простоты использования именуется на схемах и в таблицах), отвечает за соединение с силовыми (электрическими) цепями автомобиля и магнитолы и имеет штекерную коробку коричневого цвета.

Группа В. Корпус черного цвета. Соединение акустических систем и управления (уровень звука, переключение медиафайлов) проигрывателя и салона.

Как правильно настроить

Согласно инструкции к автомагнитоле Pioneer, перед настройкой необходимо отключить демо-режим (он имеется в большинстве моделей устройств). Если это действие не будет выполнено, все настройки будут активны только до момента отключения прибора. При следующем включении настраивать придется с самого начала.

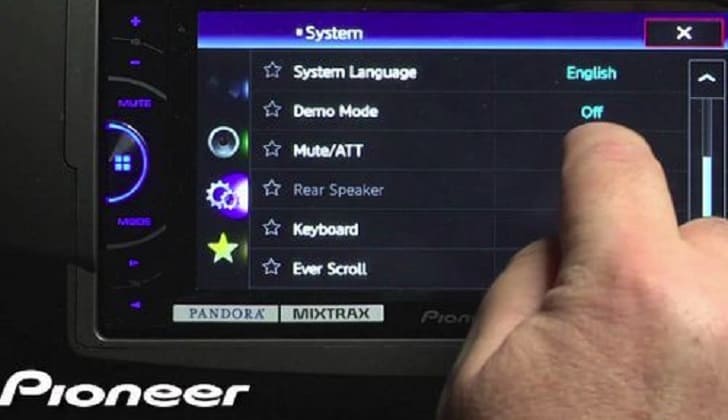

Отключение режима демо можно осуществить за несколько шагов:

1. Устройство надо отключить (зажимают кнопку SRC до отключения дисплея).
2. Ту же клавишу нажимают еще раз для вызова стартового меню.
3. Из меню выбирают вкладку “Система” (с помощью регулятора громкости). После этого переходят во вкладку Demo. Рядом с этой надписью будет указано положение On.
4. Положение нужно изменить на Off (при помощи стрелок по бокам ручки).
5. Чтобы изменения сохранились, нажимают Band. Сразу после этого можно перейти к управлению магнитолой и настройкам.

Чтобы перевести на русский язык управление прибором, следует обратиться к стартовому меню.

Для этого выполняют следующие действия:

1. Чтобы настроить магнитолу Pioneer, заходят в настройки системы (System). Сделать это можно длительным нажатием кнопки Sourse или SCR.
2. Находят в списке надпись Language.
3. Выбирают русский (или любой другой нужный язык).
4. Изменения на магнитоле сохраняют.

Для настройки в магнитоле часов следует повторить первый пункт из предыдущего описания.

• вращением ручки выбирают вкладку настройки часов;
• переходят в настройки с помощью стрелки вправо;
• регулировка времени происходит при вращении “Громкости”;
• подтвердить настройки надо однократным нажатием;
• выйти из настроек можно посредством стрелки влево.

После полного подключения устройства можно перейти к настройке магнитолы и колонок. Для этого рекомендуется установить громкость на отметку не выше 30 единиц:

1. Переходят в основное меню настроек, находят вкладку “Аудио”.
2. При нажатии рукоятки происходит переход в новый список функций, где нужно отыскать вкладку Fader и выбрать ее.
3. В заводских настройках этот показатель равен 0, при настройке нужно указать 15 единиц.
4. Когда этот параметр настроен, возвращаются в меню “Аудио” (качание ручки влево).
5. Следующий шаг — настройка высоких частот HPF (High pass Filter).
6. Этот показатель в большинстве случаев также равен 0. Его нужно выставить на 50.
7. После настройки необходимо качнуть рукоятку влево и выйти из меню.

Следует обязательно проверить насколько хорошо играет акустика. Возможно потребуется дополнительная настройка.

Радио

Настроить магнитолу в машине на прием радиосигналов можно несколькими способами. Самый простой подходит для автоматического поиска.

При включенном приемнике переключиться на него можно при однократном нажатии Band:

1. В режиме приемника нажимают кнопку вправо. Ее надо удерживать около 1 секунды.
2. После этого устройство начнет автоматический поиск радиостанции.
3. Сразу после нахождения первой радиоволны начинает воспроизведение сигнала.
4. Если пользователя устраивает радиоволна, он может сохранить ее при нажатии кнопок, расположенных ниже дисплея.
5. Для поиска следующих станций необходимо повторить шаги с 1 по 4.

Как сбросить настройки

Чтобы сбросить параметры настроек, инструкция к автомагнитоле Pioneer рекомендует полностью отключить питание прибора.

Инструкция

Чтобы правильно осуществить подключение всех разъемов автомагнитолы согласно схеме, следует ознакомиться с инструкцией по эксплуатации. В первую очередь начнем с маркировки и распиновки проводов.

Что нужно знать о маркировке проводов?

Изучив маркировку, вы предотвратите ошибки, которые могут возникнуть в ходе подключения. В комплектацию устройства входят не только схема, необходимые штекеры и переходники, но и два основных разъема ISO. Эти разъемы являются стандартными, поэтому они идут в комплекте автомагнитолы. На каждом из этих разъемов находится группа контактов, состоящая из восьми элементов. Один из этих разъемов предназначен для подключения электрической проводки, а ко второму разъему автомагнитолы с пультом и усилителем подключаются динамики.

Проводную автомагнитолу можно подключить самому — существует два метода. Чтобы подключение прошло без ошибок, можно приобрести переходник для монтажа. При подключении устройства автолюбители поступают проще — от проводов разъем отсоединяется, а затем эти провода подключаются к ответной части путем их скручивания. Для правильного подключения устройства штекеры, переходники и разъемы подсоединяются в соответствии с распиновкой и со схемой, которая идет в комплекте. Отметим, что любая автомагнитола оснащается проводкой, элементы которой могут иметь разные цвета.

Универсальная схема подключения АКБ

Предлагаем ознакомиться с тем, какие функции имеют проводки и как осуществляется их подключение. Желтый проводок необходимо подключить напрямую к АКБ, для правильного подсоединения цепь нужно дополнить предохранителем. Также в автомагнитоле есть красный проводок, он необходим, чтобы включать систему при включенном зажигании, поэтому красный кабель подключается через замок. Между собой эти два провода ни в коем случае не должны соединяться, так как в результате этого схема распиновки будет способствовать ускоренному разряду АКБ.

Черный провод является минусовым, он обычно более толще остальных, его следует подсоединить к кузову транспортного средства. Каждый из кабелей, который идет в комплекте к автомагнитоле машины с усилителем или без него, выполняет те или иные задачи. К примеру, если проводок белый и на нем имеется синяя полоса, то при подключении к разъему он будет отвечать за функционирование антенны, усилителя, а также сабвуфера, если он имеется.

Что касается серого провода, то его нужно подсоединить плюсовому разъему колонки, расположенной впереди справа. Аналогичный кабель с черной полоской подключается к минусу этой же колонки. Такая же ситуация обстоит и с белым кабелем, а также белым проводом с черной полоской — их нужно подсоединить к левой колонке (автор видео — Антон Еремин).

Подключение задних колонок автомагнитолы с усилителем осуществляется по аналогичной схеме. В частности, к задней левой колонке необходимо подсоединить зеленый проводок (к плюсу), а зеленый элемент с черной полоской подсоединяется к минусовому штекеру колонки машины. Следуя схеме и распиновке, фиолетовый элемент подсоединяется к правой колонке, в частности — к плюсу, а аналогичный проводок с черной полоской подводится своими руками к минусу. При несоблюдении схемы и распиновки есть вероятность того, что автомагнитола может замкнуть, поэтому будьте осторожны.

Как подключить?

После того, как вы подключили все переходники и штекеры магнитолы с пультом согласно схеме, перейдем к вопросу подключения системы. Необходимо учитывать, что все штекеры, а также распиновка кабелей — стандартна, так что допустить ошибку будет трудно. Просто вставить штекер в гнездо — не проблема, но иногда автолюбители выбирают более сложный процесс монтажа, если речь идет о ручном подсоединении. Чтобы сделать это, кабели нужно отключить от штекера и подключить в зависимости от их функционала.

Подсоединив элементы их нужно максимально заизолировать, чтобы предотвратить выход системы из строя в результате замыкания. Чтобы компоненты не отключились от переходников, их желательно дополнительно зафиксировать при помощи специальных пластиковых хомутов. На всех транспортных средствах на торпеде есть место для установки мультимедиа системы, иногда это место скрывается пластиковой накладкой, которую непосредственно перед монтажом необходимо отсоединить. Для этого можно использовать отвертку.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Провода автомагнитолы

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки

Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает

И, важно исключить любую ошибку в этом деле.

ИСО разъем для магнитолы

Сокеты евро, ISO и работа с ними

Специалисты разъемы питания называют не фишками, а сокетами. Данный термин пришел из электроники и подразумевает место подключения. Распиновка представляет собой также способ включения электронного устройство к бортовой системе автомобиля. При этом схема фишки магнитолы может отличаться для автомобилей, например, Тойота, Митсубиси или Вольво, а также по маркам моделей – Sony, Pioneer, JVC и другие.

Разъем автомагнитолы EURO ISO

Обратите внимание, что ко всем автомагнитолам выпускаются переходники на евроразъем, это помогает избежать проблем с распиновкой и позволяет унифицировать и защитить «родные» соединения от поломки при отключении. Именно эти разъемы принято называть фишками, хотя термин позволяет трактовать толкование гораздо шире

Евроразъем также относят к разъему ISO.

Фишки (разъёмы, переходники, адаптеры) для подключения магнитол

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Схема фишки магнитолы

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.
