Все про разъемы автомагнитол: шпаргалка автовладельцам

Схемы распиновок магнитол популярных производителей

Распайка линейных выходов на штатной магнитоле может осуществляться с помощью двух разъемов RCA. Этот вариант — наиболее распространенный, поскольку на усилителях мощности стоят такие же гнезда. В распиновке разъемов автомагнитол Pioneer присутствуют от 10 до 20 контактов. Их назначение зависит от модели мультимедийного устройства. Например, в серии KEH первый контакт — это управление антенной, второй контакт — это напряжение от замка зажигания и т. д. Динамики присоединяются к контактам 3, 4, 5, 6, 8, 9, 10 и 11.

Распиновка разъемов iso автомагнитол

Не так уж и часто, но всё-таки так бывает, что практически каждый автовладелец сталкивается с проблемой установки своими руками и последующим самостоятельным подключением головного устройства (автомагнитолы) в штатную акустическую схему своего автомобиля. Казалось бы, что здесь может смутить, ведь там всё просто! Да, это утверждение верно. Но, как показывает опыт, эта уверенность держится до тех пор, пока не начались манипуляции с проводами, в процессе которых «рукастый» автовладелец начинает понимать, что ему срочно требуется распиновка евро разъемов автомагнитол, а ещё лучше полная инструкция по подключению автомагнитолы.

Подключение

Составляющих для подключения автомагнитол бывает несколько. Рассмотрим их.

Коннекторы

ISO-коннектор

В первую очередь важными составляющими при подключении являются разъемы или коннекторы. Они могут быть индивидуального свойства или ISO, то есть сделанные по международному стандарту.Различия между ними в следующем:

Если коннекторы(см.Коннектор для акустического кабеля и зачем он нужен) индивидуальные, то к ним надо подбирать переходник ISO или обрезать провода, а затем соединять их с колодкой индивидуального коннектора по схеме.

Распиновка разъемов автомагнитол sony

Провода

Правильно подцепить плюсовой провод, также очень важно. Если соединять автомагнитолу  Sony напрямую от АКБ, нужен обязательно предохранитель

Крайне важен в этом случае и диаметр проводки, который не должен быть меньше разъема головного устройства.

Для уменьшения утечки энергии с АКБ, подключение осуществляется по следующей схеме:В данном случае:

• Кабель черного цвета, идущий от АКБ, это масса;
• Кабель желтого цвета, идущий от АКБ – силовой или плюсовой на 12 В;
• Кабель красного цвета отвечает за сигнал на включение головного устройства от ЗЗ*;
• Наконец, синий провод – это антенна или другие устройства.

*ЗЗ – замок зажигания

Разъем для автомагнитолы sony и распиновка по цветам

Провода при подключении автомагнитолы должны располагаться по следующей схеме:

• Желтый силовой провод всегда отвечает за питание головного устройства, его память. В первую очередь его надо подать в качестве плюса;
• Красный провод тоже силовой, но он отключает работу головного устройства. Его тоже надо подавать.

Плюсовые провода зачастую соединяют вместе. Они скручиваются и подключаются к постоянному току,но это делать не рекомендуется. Дело в том, что в таком случае головное устройство будет работать постоянно, вне зависимости от того, повернут ключ в зажигании или нет. В свою очередь это грозит обесточиванием АКБ за считанные промежутки времени,особенно когда машина стоит.

Sony автомагнитола

Если автомагнитола Сони подключается к вазовским моделям, то можно осуществить процесс следующим образом:

Подключить красный провод не к замку зажигания, а на 5-й контакт колодки БСК.

Такая схема оригинальна, но имеет недостатки. Так, если в машине остается пассажир на время, то приходится оставлять с ним ключ зажигания, чтобы он слушал музыку. Кроме того, такая схема потребляет намного больше электроэнергии.

Популярные производители

Некоторые производители автомагнитол, например Alpine, выпускают переходники для своей продукции. Также есть фирмы, которые специализируются на изготовлении аксессуаров для подключения автомобильной музыки и звука, например, ACV и Intro.

ACV

В ассортименте этого производителя имеются согласующие устройства для различных случаев:

• для подключения динамиков;
• для присоединения антенн;
• для подключения автомагнитол с ИСО-коннектором, в т.ч. снятых с производства;
• для штатных магнитол, устанавливаемых на иномарках;
• для магнитол с коннекторами собственной разработки.

Также этим производителем выпускаются специальные переходники для штатной магнитолы, например, для подключения к пейджерам компакт-дисков, для подсоединения внешних источников звука и других сервисных устройств. Соединители от ACV для автомобильных антенн могут быть прямой или угловой формы, с шиной питания и без нее.

Alpine

Этот производитель качественных автомобильных аудиоустройств выпускает несколько типов переходников. Например, для облегчения подсоединения антенны в труднодоступных местах применяется угловой соединитель Alpine. Для подключения внешнего источника звука используется специальный согласующий кабель. На одном конце находится штекер диаметром 3,5 мм, а на другом — вилка для собственного входа AUX. Выпускаются 2 модификации такого переходника — стандартная и высокоскоростная.

Фирменные переходники производятся в 2 вариантах — для автомагнитол старого и нового образца. Они отличаются друг от друга по форме, габаритам и расположению фиксирующей защелки. Стоит учитывать, что в переходнике Alpine нового образца не задействованы 3 контакта нижнего ряда, а в коннекторе нового образца используются все штыри.

Intro

Этот производитель выпускает множество различных переходников для подключения музыки в машине, которые делятся на несколько типов:

• коннекторы с соединителем ISO;
• для подключения антенн;
• комплекты для подключения фирменных штатных магнитол.

Модель ISO-001 позволяет задействовать все необходимые возможности автомагнитолы, включая управление усилителем звука, антенной и подсветкой дисплея. На одном конце этого переходника на радио для автомагнитолы находится гнездо ISO с 16 контактами, обеспечивающими надежное соединение. Другой конец разъема не имеет. Это позволяет подключить головное устройство с соединителем ИСО к автомобильной проводке.

ISO-переходник 002 отличается типом разъема. Вместо гнезда используется вилка. Этот аксессуар используется для того, чтобы подключить старую автомагнитолу к ИСО-гнезду в бортовой сети. Производитель Intro выпускает соединители для магнитол с фирменными гнездами, например, Kenwood и Pioneer. С помощью таких коннекторов можно подключить головное устройство, если оригинальный аксессуар был утерян.

Антенные переходники Intro применяются на иномарках для подключения штатной антенны с фирменной ответной частью к магнитоле, оснащенной стандартным гнездом. Корпуса коннекторов этого производителя изготовлены из качественного пластика. Толщина соединительных проводов — 0,5 или 0,75 мм.

Подсоединение динамиков

Динамики оснащены 2 проводами, отвечающими за подачу минусового и плюсового сигнала. Шнуры акустики поставляются в заводском комплекте или прокладываются по-новому. Если кабели прокладываются самостоятельно, то их выводят через резиновые рукава, которые располагаются между дверями и стойками. Дальше прокладка осуществляется под обшивкой салона до места расположения магнитолы.

После этого шнуры объединяются в штекер с разъемом ISO или переходником, который соответствует требованиям аппаратуры

При соединении важно учитывать полярность проводов и местонахождение репродуктора. Запрещено объединение отрицательных сигнальных кабелей в 1 ветвь и их последующее подключение к кузову транспортного средства

Процедура выполняется для создания заземления. По завершении необходимо включить магнитолу и проверить работоспособность подсоединения.

Распиновка разъема

Подключение магнитолы с распиновкой разъема потребует от вас знания маркировки проводов, которая различается по цветам:

• Черный (GND или GROUND) – минус АКБ;
• Желтый (В+ или BAT) – плюс АКБ;
• Красный (A+ или ACC) – зажигание;
• Белый (FL+) – плюс переднего левого динамика;
• Белый полосатый (FL-) – минус переднего левого динамика;
• Серый (FR+) – плюс переднего правого динамика;
• Серый полосатый (FR-) – минус переднего правого динамика;
• Зеленый (RL+) – плюс заднего левого динамика;
• Зеленый полосатый (RL-) – минус заднего левого динамика;
• Фиолетовый (RR+) – плюс заднего правого динамика;
• Фиолетовый полосатый (RR-) – минус заднего правого динамика;

Парные (одного цвета, где один из пары полосатый) провода являются акустическими

Важно не перепутать полярность в процессе подсоединения, иначе возникнут проблемы с басом

Какие бывают разъемы автомагнитол

Распиновка разъемов iso автомагнитол

Не так уж и часто, но всё-таки так бывает, что практически каждый автовладелец сталкивается с проблемой установки своими руками и последующим самостоятельным подключением головного устройства (автомагнитолы) в штатную акустическую схему своего автомобиля. Казалось бы, что здесь может смутить, ведь там всё просто! Да, это утверждение верно. Но, как показывает опыт, эта уверенность держится до тех пор, пока не начались манипуляции с проводами, в процессе которых «рукастый» автовладелец начинает понимать, что ему срочно требуется распиновка евро разъемов автомагнитол, а ещё лучше полная инструкция по подключению автомагнитолы.

Разъемы для подключения автомагнитолы к бортовой сети автомобиля

Многие производители при аудиоподготовке автомобилей устанавливают разъем для подключения автомагнитолы внутреннего стандарта, так как международного нет. В Европе и России отдают предпочтение немецкому стандарту ISO 10487, который регламентирует конструкцию и геометрические размеры разъема, но не регламентирует цветовую маркировку проводов. Но многие производители придерживаются одинаковой цветовой маркировки, что практически стало стандартом.

На фотографии представлен разъем стандарта ISO 10487. Он состоит из двух отдельных колодок – «А» и «В», которые легко отличить по месту расположения фиксатора. В колодке «В» он расположен по центру, а в «А» – от центра смещен в сторону.

Если разъем в имеющейся магнитоле отличается от разъема, установленного в автомобиле, то можно приобрести переходник (адаптер) или, как я и сделал, отрезать провода от штатного разъема и припаять к новому.

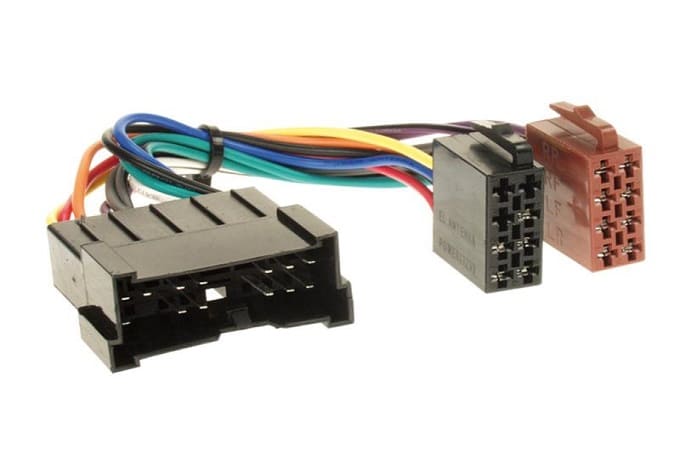

Для примера на фотографии представлен адаптер для подключения автомагнитолы с разъемом ISO в автомобилях Hyundai и Kia некоторых годов выпуска. При выборе адаптера следует учесть, что колодка, которая вставляется в разъем автомобиля, всегда со штырями (типа папа на фото справа), а которая подключается к магнитоле – гнезда (тип мама, на фото слева).

Вид и цветовую маркировку штатного разъема можно узнать из электрической схемы автомобиля, а цветовая маркировка подключения магнитолы обычно присутствует на ее корпусе или имеется в документации.

Поделки своими руками для автолюбителей

Практически все магнитолы имеют разъём с проводами, разъёмы отличаются видами, а вот провода хоть они и цветные, но в 90% имеют одинаковое назначение.

Итак, давайте разберёмся какой провод для чего существует. Для этого мы снимем фишку с проводами нашей автомагнитолы и посмотрим на провода.

1. Чёрный провод на всех автомагнитолах обозначает массу или минус аккумулятора.

2. Жёлтый провод отвечает за память автомагнитолы и должен подсоединяется на постоянный плюс 12 вольт аккумулятора.

3. Красный провод подсоединяем к замку зажигания при повороте которого на этом проводе появляется 12 вольт.

Иногда некоторые меломаны соединяют жёлтый и красный провод вместе и подсоединяют их на постоянный плюс 12 вольт,

тогда наша магнитола будет всегда находиться в рабочем состоянии, независимо от замка зажигания.

4. Синий провод предназначен для электрической, выдвижной антенны, то есть при включении магнитолы наша антенна выдвигается.

Также к этому проводу можно подключить свой прибор, который мы хотим чтобы работал при включенной магнитоле, например цветомузыка. Если к этому проводу вы собрались подключить что-то более мощное, это можно сделать через обыкновенное, пятиконтактное реле.

5. Далее у нас остаются парные провода близкие по цвету, например белый и белый с полосой и т.д. Всего должно быть четыре пары, то есть 4 колонки или динамика.

Обычно как расположены провода, так и надо подключать колонки, то есть передние две пары более светлых проводов они идут на передние динамики, а задние провода на задние динамики.

С проводами вроде разобрались, теперь небольшие советы по динамику.

Когда вы подключаете к магнитоле динамики и при этом не знаете какой провод от какого динамика, то прозвонить их можно простой пальчиковый батарейкой.

То есть, берём батарейку и просто подключаем её к двум проводам прерывисто (подсоединили, отсоединили и т.д.), в динамике вы услышите щелчки, всё, динамик найден в какой двери он стоит.

Также с помощью батарейки можно узнать, где плюс у динамика, а где минус. Для этого прижимаем провода к батарейке, если диффузор выдвинулся вверх, то полярность правильная, то есть провод лежащий на плюсе батарейки и будет плюсовым. Если диффузор ушел вниз, то плюс динамика будет на минусовом контакте батарейки.

Вот такие небольшие советы помогут вам разобраться в магнитоле.

Популярное;

• Как подключить автомагнитолу своими руками.

• Как установить в магнитолу Bluetooth
• Контролька автоэлектрика своими руками
• Как измерить ток утечки мультиметром
• AUX в магнитолу своими руками.
• Простой пробник для авто своими руками
• Простая схема подключения ДХО через 5 контактное реле
• Контролька для авто своими руками

Как подключить

Распиновка китайской магнитолы зависит от модификации устройства и перечня дополнительных элементов, требующих подсоединения к электрическим цепям. В разъеме предусмотрены провода питания, идущие к аккумуляторной батарее и замку зажигания. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель (рядом с клеммой аккумулятора). Отрицательный кабель выводится к кузову автомобиля (на приваренный к панелям болт «массы») или к батарее.

При прямом подключении к источнику питания электроника проигрывателя разряжает аккумулятор. Для предотвращения утечки тока в цепь питания вводится замок зажигания, при отсутствии ключа в магнитоле остается активной только подпитка часов и ячеек памяти. При подсоединении к штатной проводке дополнительные предохранители не требуются, поскольку защитный элемент установлен в распределительной коробке. Для подключения к бортовой сети используется переходник, обеспечивающий соединение со штатной проводкой.

Дополнительные элементы (например, блок кнопок на руле) подсоединяются к соответствующим разъемам, работоспособность узла настраивается через меню или путем установки конвертера сигнала. Если пользователь устанавливает пульт дистанционного управления, входящий в комплект головного аудиоустройства, то необходимо смонтировать коммутационные кабели и установить приемник инфракрасных сигналов.

Подсоединение динамиков

Громкоговорители оснащаются 2 кабелями для подачи положительного и минусового сигнала. Акустические шнуры входят в состав заводских жгутов или прокладываются заново. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя. Затем кабели объединяются в штекер, оснащенный разъемом ISO или колодкой, подходящей для подсоединения к магнитоле.

При коммутации необходимо учитывать место расположения репродуктора и полярность кабелей. Запрещается соединение минусовых сигнальных шнуров в общую ветвь с последующим подсоединением к кузову автомобиля (для заземления). После коммутации динамиков рекомендуется включить головное устройство и проверить работоспособность источников звука.

Подключение антенны

Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Для обеспечения устойчивого приема радиосигнала применяется дополнительный усилитель, расположенный в коммутационной цепи. Питание осуществляется от бортовой сети или подается по отдельному кабелю от головного устройства, схема подключения зависит от конструкции усилителя.

На китайском оборудовании для коммутации антенны применяется круглый разъем с обозначением ANT. Положительный провод подсоединяется к шнуру с красной изоляцией, который подает напряжение на электронные схемы магнитолы. Отрицательный проводник выводится к металлической панели кузова автомобиля. Питание к усилителю подается в момент включения проигрывателя и поддерживается в процессе работы радиоприемника.

Как подключить магнитолу

Если инструкция или справочная этикетка утеряна, то перед правильным подключением автомагнитолы необходимо проверить назначение проводов при помощи тестера, подходящего источника тока и 12-вольтовой лампочки небольшой мощности. Вначале распознаются провода, предназначенные для подключения питания.

Эту процедуру также нужно сделать в случае, если они имеют другие цвета, чем по стандарту, или не оснащены предохранителями. Для безопасного определения можно использовать 9-вольтовую батарейку как источник питания. Ее минусовой полюс подключается к корпусу автомагнитолы. Положительный вывод батарейки подсоединяется поочередно к каждому кабелю автомагнитолы. На старой магнитоле также нужно нажать на выключатель или повернуть регулятор громкости.

В момент подключения к кабелю, предназначенному для подачи питания, между контактами проскочит слабая искра. Если батарейка полностью заряжена, то слабо засветится подсветка. На современных магнитолах правильность подключения цепи можно подтвердить, нажав кнопку Power. После этого включится питание.

Затем определяются провода, которые дают ток относительно минуса (корпуса магнитолы). Для этого подключается источник тока на 12 В к ранее распознанным контактам для подачи питания. В разрыв плюсового нужно включить предохранитель на 10 А в целях повышения безопасности.

Лампочка или тестер, рассчитанный на 15 В и более, подключается к корпусу магнитолы и поочередно к оставшимся шнурам после включения устройства. Если стрелка отклонится, а лампочка загорится, то провод предназначен для питания антенны или дистанционного управления усилителем. Все распознанные по цветам кабели необходимо пометить понятным образом.

Распиновка для различных марок авто и магнитол

Распайка линейных выходов на штатной магнитоле зависит от марки авто и головного устройства.

Перед распиновкой разъемов автомагнитолы необходимо ознакомиться с информацией, представленной на крышке устройства и в инструкции к нему.

Toyota

Для стандартного штекера: 1 — А+, 2 — GND, 3 — BAT+, 4 — подсветка, 5 — регулировка антенны, 9-16 — динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-).

Sony

Универсальный разъем для большинства моделей: 1 — ANT, 3 — линейный выход LR, 4 — GND линейных выходов, 5 — линейный выход RR, 6 — CD in LCH, 7 — CD in GND, 8 — CD in RCH, 9 — CD reset, 10 — CD clock out, 11 — CD DSPL select, 12 — CD data out, 13 — CD clock in, 14 — CD data in, 16 — A+, 17 — GND, 18 — ANT GND, 22-27 и 29-30 — динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-), 28 — CD mute, 31 — ANT CONT, 32 — CD ACC CONT, 33 — AMP CONT, 34 — B UP.

Nissan

Стандартная схема: 1-6 — динамики (LR+, RR+, LR-, RR-, LF+, RF+), 7 — A+, 8 — подсветка, 9 — BAT+, 10 — динамик LF-, 11 — динамик RF-, 12 — управление антенной, 13 — GND.

Honda

Стандартный разъем: 1 — динамик RR+, 2 — динамик LR+, 3 — подсветка, 4 — BAT+, 5 — A+, 6 — управление антенной, 7-10 — динамики (LF+, RF+, RR-, LR-), 13 — GND, 14-15 — динамики (LF-, RF-).

Alpine

Alpine TDE-7823W: 1 — BAT+, 2-5 — динамики (LR-, LR+, RR-, RR+), 7 — управление усилителем, 8 — регулировка антенны, 9 — GND, 10-13 — динамики (LF-, LF+, RF-, RF+), 16 — A+.

Alpine 7190M: 2 — управление усилителем, 8 — GND линейных выходов, 9-10 линейные выходы (R, L), 13 — антенна, 27-28 — динамики (LR+, LR- и LF-, LF+), 29 — GND, 31 — BAT+, 32 — A+, 34-36 — динамики (RR+, RR- и RF-, RF+).

Mitsubishi

Для всех моделей: 1-2 — динамики (RR+, LR+), 3 — антенна, 4 — подсветка+, 5-8 — динамики (LF+, RF+, RR-, LR-), 10 — A+, 11- BAT+, 12 — подсветка, 13-14 — динамики (LF-, RF-), GND — обод разъема.

Kenwood KDC KRC

Есть несколько вариантов распиновки фишки магнитолы этого производителя, зависящих от модели аппарата:

1. KDC5040R и др.: 1 — GND, 2 — A+, 3 — антенна, 5-8 — динамики (RF+, RF-, LF-, LF+), 9 — BAT+, 10 — подсветка, 11 — TEL mute, 12 — EXT AMPL CONT, 13-16 — динамики (RR+, RR-, LR-, LR+).
2. KRC155D: 1 — GND, 3 — A+, 5 — BAT+, 8-9 — динамики.
3. KDC84R и др.: 1 — вход A, 2 — GND входа A, 7-10 — линейные выходы (L, R, R, L), 11 — вход A, 17-20 — GND линейного выхода (L, R, R, L), 25 — GND, 26 — A+, 27 — усилитель, 33 — BAT+, 34 — подсветка.
4. KRC752R: 1 — ANT GND, 4 и 28 — выход L, 5, 18, 27 и 39 — GND выходов (L, R, L, R соответственно), 8 — подсветка, 9 — BAT, 10-13 — динамики (LR-, LR+, LF+, LF-), 14 — ANT, 17 и 40 — выход R, 20 — антенна, 21 — A+, 22 — GND, 23-26 — динамики (RR-, RR+, RF+, RF-), 36 и 48 — интерфейс телефона.

Переходники разных разъемов

Элементы предназначены для подключения автомагнитолы к электросети машины с помощью различных штекеров. Часто переходники с одной стороны оснащены ИСО-разъемами, а с другой — нестандартным фирменным коннектором, подходящим для какой-либо модели автомобиля.

При помощи подобных элементов можно монтировать акустические системы с евроразъемами вместо устройств с оригинальными штекерами, при этом отсутствует необходимость в перепаивании проводников и любого другого вмешательства в электросеть машины. В продаже можно найти изделия с 2 нестандартными штекерами.

Иногда машина не оснащена разъемами, тогда необходимо подключить подходящий к магнитоле штекер к проводам в автомобиле. Это делают как скручиванием, так и пайкой. Также с этой целью используют клеммную колодку, дополнительная изоляция в таком случае не нужна. При скручивании и пайке придется воспользоваться кембриками или термоусадочными трубками, чтобы обеспечить безопасное пользование устройством.

Переходники используются для подключения:

• питания;
• антенны;
• радио;
• звука.

Достоинство использования элементов состоит в отсутствии вмешательства в штатную проводку: пользователю не придется паять или разрезать провода.

На устройствах с опцией управления с руля машины предусмотрен адаптер кнопок — еще один вид переходника. Он представляет собой специальное устройство, с помощью которого можно заменить штатную аудиосистему другим оборудованием.

Основные провода подключения

Левая часть ISO необходима для управления магнитолой, а также для подключения ее к АКБ. Правая же сторона служит для присоединения акустической системы. Питание к автомагнитоле следует подключать через предохранители. А для подсоединения колонок можно использовать дополнительные акустические кабели (обычно они продаются вместе с магнитолой).Рассмотрим выводы магнитолы и то, за что они все отвечают:

Желтый провод отвечает за питание устройства. Его подключение производится напрямую к аккумулятору. Желательно, чтобы между ними был установлен еще и переходник;

• Красная проводка отвечает за включение устройства после прокручивания ключа зажигания;
• Черный провод подсоединяется к массе машины;
• Белый провод – антенный. Служит для подключения радио или GPS антенны. Подает сигнал, способствующий включению наружной антенны;
• Все остальные провода необходимы для подключения акустики, которая имеется в автомобиле.

Устанавливая магнитолу, можно использовать и штатную антенну автомобиля. Однако в таком случае длины ее провода может оказаться недостаточно. Ведь большинство машин и сейчас оснащаются антеннами, которые подходят для установки магнитол старого типа. Поэтому провод придется удлинять. После подключения магнитолы можно завершить ее установку. Ее следует установить в штатное место, зафиксировать с помощью специальных клипс, а после – установить переднюю панель. Для демонтажа нужно снять лицевую панель, а после – вставить по бокам два плоских ключа, которые обычно входят в комплект. Подключение магнитолы своими руками не занимает много времени. А ведь цена домашней установки будет незначительной: нужно только купить необходимые детали. Но сначала следует ознакомиться с фото и видео на данную тему, которых в интернете есть очень много. Инструкция тоже не помешает.

Схемы подключения магнитолы

Не все модели отечественных машин имеют положение ключа в замке зажигания, при котором можно было бы отключить питание электрооборудования авто и вытащить ключ. Например, положение «0» у ВАЗ 2107. В этом положении, при отключении большинства потребителей, ключ не вытаскивается.

Замок с положением «АСС» есть только на поздних моделях. Поэтому чтобы обезопасить себя от разряда АКБ при длительном простое лучше использовать одну из предложенных схем.

Подключение к замку зажигания импортных авто

Этот способ «правильный» для импортных авто и «неправильный» для отечественных. Дело в том, что в импортных автомобилях в замке зажигания есть специальное положение ключа, подписанное ACC. Когда ключ в этом положении, подаётся питание на автомагнитолу, а стартер не задействован.

Итак, если подключать автомагнитолу к системе импортного автомобиля без переходника, надо:

• Плюс с аккумулятора автомобиля (обычно жёлтого цвета) пода́ть на соответствующее гнездо в автомагнитоле.
• Вторая точка подключения — вывод замка зажигания с надписью ACC и такой же разъём на магнитоле.

Схема подключения автомагнитолы к замку зажигания импортного автомобиляСхема более чем простая и понятная. Магнитофон будет работать либо пока работает мотор, либо если ключ находится в положении ACC. Если ключ в нейтральном положении — ничего не работает, потерь заряда нет.

В любой схеме в цепи подачи напряжения от аккумулятора (жёлтый провод) стоит поставить предохранитель. Даже если он стоит на входе магнитолы. Гораздо проще заменить предохранитель на проводе, чем искать, что сгорело в радио.

Что будет, если по такой схеме подключить к отечественному автомобилю? То есть, один провод протянуть от аккумулятора, а второй взять с замка зажигания. Радио будет работать только, если включено зажигание. Мотор выключили —

К аккумулятору через кнопку

Сидеть в машине в тишине, или слушать радио при включённом зажигании — не лучший выбор. Потому при подключении магнитолы стараются обеспечить её работу и при выключенном моторе. Один из способов — через кнопку, которая включается при выключенном моторе. Во включённом состоянии она подает 12 В от аккумулятора на второй вход магнитолы, тем самым обеспечивая её работу. Когда мотор работает, кнопка должна быть выключена. Тогда прибор работает по классической схеме.

Как подключить автомагнитолу чтобы работала без зажигания

В чём недостаток этого способа в том, что вы забудете отключить кнопку. А это ускорение «просадки» аккумулятора. Как вариант, в цепь установить подсветку кнопки. Она будет гореть при включённой кнопке, напоминая, что питание надо включить.

Самоподхват, правильная схема работы без зажигания

Это — один из лучших способов включения автомагнитолы в отечественные авто. Для старта надо зажигание включить. Прибор начнёт работу и будет работать до тех пор, пока вы его не отключите кнопкой. Питание от аккумулятора будет, но не будет 12 В от замка зажигания и устройство уйдёт в спящий режим с минимальным потреблением. Для повторного включения надо просто включить зажигание, а когда магнитола заработает, его можно выключить снова.

Подключение автомагнитолы с работой и без зажигания

Как видите, для такого подключения вам потребуется два диода с рабочим напряжением более 12 В и 300 мА. Их включите навстречу друг другу — как на схеме. Эту связку одним концом подключаете к выходу замка зажигания. Среднюю точку (место соединения двух диодов) подключите к красному проводу. Свободный конец связки диодов подключаете к антенному выходу (обычно голубой с белым).

Как работает такая схема? При включении замка зажигания питание протекает через диод и через среднюю точку подаётся на вход +12. Зажигание выключили, и питание подаётся через второй диод от антенного вывода.

Подключение автомагнитолы через сигнализацию

Есть два типа сигнализации для автомобилей. Первый — когда -12 В появляется при снятии с сигнализации второй — при постановке. Второй вариант использовать «без наворотов» не получится, так как включаться радио будет когда вы поставите машину на охрану. А вот с первым — когда минус появляется при отключении сигналки — можно подключить автомагнитолу по простой схеме.

Схема подключения питания автомагнитолы через сигнализацию

Если в сигнализации минус 12 В появляется после снятия с охраны, вывод, на котором он появляется подключаем к катушке реле. Второй контакт питается от АКБ. При отключении сигнализации реле срабатывает и подаёт плюс на магнитофон.

Если в сигнализации появляется минус при постановке на сигнализацию, то лучше использовать схему с кнопкой или реализовать другой вариант.
