Установка динамиков в задние двери лада веста

Установка

Во многих авто, где нет предусмотренного места под твитер, его обычно ставят в обивку передних стоек. Однако это весьма и весьма трудоемкий процесс, ведь приходится вырезать отверстия под динамики, шпаклевать и т. д.

Благо, установка твитеров в Лада Веста гораздо проще – обычно владельцы ставят их в заводские уголки – в салоне, напротив боковых зеркал. Это позволяет не портить интерьер и значительно упрощает работу. Минусом такого варианта является необходимость покупать пищалки, диаметр которых подойдет под указанный уголок.

Снимаем обивку передней двери Весты

Изначально потребуется снять пластиковые уголки, а также обивки передних дверей. Перед стартом работ, необходимо приготовить некоторые инструменты – насадку Torx 20 с трещоткой и пластиковую лопатку для снятия ручек и т. п. компонентов. Если лопатки не имеется, можно использовать нож либо тонкую отвертку, накрывая острый край тканью.

Инструменты для работы

Сперва снимается пластиковый треугольник, в который дальше и будет ставиться твитер. Он держится на одной клипсе и паре направляющих. Нужно поддеть элемент сверху, отщелкнуть и снять.

Под ним будет штекер (провода идут на зеркало), который нужно разъединить.

Когда треугольник демонтирован, нужно снять плафон подсветки, который находится снизу дверной карты. Он поддевается сбоку, вынимается, и отсоединяются идущие к нему провода.

Плафон в двери Лада Веста

Далее снизу необходимо вывернуть 3 винта, которыми прикручена обшивка.

Три болта снизу дверной карты

Еще один винт выкручивается с наружного торца двери – он располагается вверху, недалеко от стекла. Сам винт прикрыт пластиковой заглушкой, которую предварительно нужно снять.

Далее наступает черед внутренней ручки, сблокированной с клавишами стеклоподъемников, зеркал и центрального замка. В первую очередь, нужно выкрутить винт, что располагается внутри самой ручки.

Болт в ручке Весты

Далее весь элемент необходимо поддеть сверху и вынуть, после чего отсоединить штекера

По словам владельцев седана, именно этот момент в процессе установки твитеров в Лада Веста является самым сложным, так как по неосторожности легко повредить ручку

Снятие всего пластикового элемента

Затем уже откручивается винт крепления.

Последним откручиваем болт крепления

Когда все винты и элементы сняты, остается только отщелкнуть фиксаторы, на которых и держится дверная карта. Это делается при помощи ножа или отвертки, обернутой в ткань. Начинать рекомендуется снизу, постепенно двигаясь вверх.

В ролике наглядно показано, как снять обивку передней двери Лада Веста

Установка твитера

Все готово к установке твитера вы Лада Веста

Перед тем как установить пищалку в Лада Веста, необходимо удостовериться, что динамик оснащен конденсатором.

Конденсатор пищалки

Далее нужно примерить сам твитер и посмотреть, ровно ли он будет стоять, если его закрепить. В данном случае все зависит от параметров и конфигурации высокочастотного динамика.

Сначала идет примерка

Если он стоит криво, придется сделать для него площадку. Как показывает практика, ее проще всего сделать из термоклея.

После того, как твитер в Лада Веста установлен, остается только подключить его непосредственно к колонкам.

Готово — пищалки установлены

Для этого используется либо переходник разъема динамиков, который можно купить по артикулу ZRS-AG-22, либо подключить через специальные клеммы. Цена переходника невелика и составляет около 150 руб.

Рекомендации по снятию обшивки

Установить акустическую систему в авто Лада Веста без снятия обшивки дверей невозможно. При демонтаже облицовки следует быть предельно осторожным, чтобы не поцарапать пластик. Ни в коем случае не стоит пользоваться отверткой, используем только пластиковую карточку.

Для демонтажа заглушки в торце двери следует поддеть карточкой, снизу имеются специальные углубления. Аналогичным образом демонтируются кнопки стеклоподъемников с помощью карточки, крепежные усики расположены сзади и по бокам спереди МУСа.

Сама обшивка крепится кроме саморезов еще на 4-х «ежах». Они обязательно сломаются, если не использовать специальный инструмент для снятия. На Lada Vesta стоят «ежики» от Nissan или Renault, но если доработать грандовские, которые гораздо крепче и стоят в разы дешевле, можно сэкономить.

Таким образом, снимается обшивка с левой двери. Снятие обшивки с правой стороны имеет свои особенности. Снимать кнопки стеклоподъемников и искать секретную заглушку самореза нет необходимости. Достаточно снять крышка ручки. Для чего необходимо поддеть заглушки снизу, в ней имеется специальный пазик, пластиковой карточкой. Затем необходимо открутить два винта на 10 мм, следующим этапом, снимаем обшивку, как и с левой двери.

Штатная ММС Весты

На всех версиях Весты, за исключением базовой, устанавливается ММС. Авто в минимальной комплектации оснащается только аудиосистемой. Основными функциями ММС являются воспроизведение аудиофайлов со съёмных носителей, прием радиосигнала, навигация, помощь при парковке с воспроизведением видео с камеры заднего вида. ММС на Ладе Весте находится в центральной верхней части консоли и дополняет обновленный современный дизайн. Система комплектуется неплохой начинкой со следующими характеристиками:

• процесор CSR S3681 B036BK K609B CPU SiRFatlas VI 800mhz Cortex A9;
• ОЗУ Micron D9PSK 2X 256MB DDR3-1600 Clock Rate 800 MHz MT41K128M16JT-125 IT:K;
• внутренняя память 2 ГБ Micron NQ283 NAND FLASH 2gb MT29F2G08ABAEAH4-IT;
• внутренняя память 8 ГБ SDMMC 8GB SAMSUNG KLM8G1WEMB-B031;
• блютус CSR 8311 Bluetooth v4.1 BlueCore CSR8311 QFN Automotive;
• WI FI CSR 6030 Wi-Fi IEEE 802.11b/g and n;
• цифровой декодер видео AKM8859 DIGITAL VIDEO DECODER PAL/SECAM/NTNC AK8859VN;
• аудио AK7757VQ Audio DSP with 24bit 3ch ADC + 4ch DAC + MIC Amp;
• контролер питания MPS MP4570 Automotive Power Systems;
• TPS65150 Low Input Voltage, Compact LCD Bias IC With VCOM Buffer;
• TJA1042 high-speed CAN transceiver;
• контроллер CAN и K-Line Freescale S9S12G96F0CLF;
• контролер Fujitsu 32-bit ARMTM CortexTM-M3 based Microcontroller.

Для управления и воспроизведения файлов используются следующие элементы:

• семидюймовый сенсорный экран;
• клавиша «Mode» – выбор режимов;
• «MUTE» – отключение всех звуков;
• регулировка громкости – однократное нажатие включает или отключает устройство;
• микрофон для возможности разговора по телефону без рук – Handsfree;
• «Reset» – кнопка перезагрузки устройства;
• слот для считывания съемной SD-карты;
• разъем для считывания информации со съёмных носителей USB и подключения различных гаджетов;
• разъем AUX для подключения наушников или внешних звуковых устройств.

Дополнительное управление

Кроме кнопок возле сенсорного экрана управление функциями MMS на Lada Vesta осуществляется с помощью дублирующих кнопок, которые располагаются на рулевом колесе:

• управление уровнем громкости;
• выбор режимов воспроизведения файлов и радио;
• отключение всех звуков;
• кнопка для навигации по папкам и трекам на съёмном носителе, в другом режиме кнопки отвечают за принятие/завершение входящего вызова.

Фото 2 (Дополнительное управление на руле)

Подобное оборудование впервые появилось на автомобилях «АвтоВАЗа». Ранее предлагались штатная аудиосистема и ММС без дублирования на руле. Благодаря этому Веста может конкурировать с бюджетными иномарками этого же класса в примерно одинаковом ценовом сегменте.

Основные возможности

Система объединяет несколько разных устройств, которые должны быть в каждом современном автомобиле. Главное из них – это аудиосистема, состоящая из 7-дюймового сенсорного экрана. Ее особенность – резистивная основа и необходимость нажатия стилусом или другим подобным предметом. Способ ввода – не самый прогрессивный, но в погодных условиях с резкими перепадами температур резистивный экран работает без сбоев. Звук воспроизводится посредством шести динамиков для создания объемного звучания.

Система распознаёт большинство SD и USB накопителей, но с ограничением – на носителе не должно быть больше 1024 файлов и 256 папок. Флешка должна быть отформатирована до версии FAT 16 или 32 с максимальным количеством разделов – 4. Карты, поддерживаемые ММС Лады Весты:

• SDHC не более 32 гигабайт;
• SD не более 4 гигабайт;
• USB 2.0 и 3.0 не более 64 Гб.

Пользователь предупреждается инструкцией, что скорость загрузки зависит от количества файлов на накопителе. В качестве оптимального решения будет носитель, на котором содержатся только аудио и видеофайлы.

Файлы, поддерживаемые ММС:

• кодек аудио WMA, битрейт не более 128 кбит/с, дискретизация 44100 Гц;
• кодек видео WMV3 с частотой кадров 25, битрейт 750 кбит/с.

Перед использованием рекомендуется конвертировать все файлы до нужных параметров. Для этих целей производитель рекомендует бесплатную программу Freemake Video Converter. При воспроизведении стоит учитывать, что файлы будут проигрываться в порядке их записи.

Снятие обшивки и монтаж АС (Акустическая система)

Прежде всего снимаем обшивку. Здесь надо действовать предельно аккуратно, используйте для поддевания заглушек и кнопок пластиковую карточку, а не отвертку. Помимо саморезов, обшивка держится на клипсах, которые постоянно ломаются при снятии, есть смысл заранее приобрести запасные. Сняв обшивку, при замене штатной аудиосистемы, видим, что Автоваз крепит динамики посредством вытяжных заклепок. Если внутри заклепки остался обломок вытяжного стержня, выбиваем его внутрь, аккуратно высверливаем шляпки. После снятия динамика убираем остатки заклепок, следя за тем, что бы ничего не осталось внутри двери. Для этого заранее подложите в дверь подходящий кусок бумаги полукругом.

Установка колонок производится через проставки, заглушающие резонанс. Если вырезаете проставку из фанеры толщиной 10-15 мм., есть смысл вырезать под нее прокладку из тонкой резины.

Фанеру выпиливаем по углублениям в двери, для этого желательно изготовить первоначальный бумажный шаблон, плотно приложив бумагу к металлу двери. Обводим маленьким карандашом снаружи — углубление, изнутри — отверстия, вырезаем ножницами, примеряем. Прикладываем к фанере, рисуем, пилим. Готово. Высверливаем отверстия под винты, делаем углубление под «потай», что бы головка не торчала, привинчиваем на дверь.

Для подключения динамиков потребуется переходник, заводская проводка имеет оригинальный штекер Рено-Ниссан. Срезать его не рекомендуется, есть риск потерять гарантию на ремонт. Подойдет переходник СТ 55-17, либо ZRS-AG-22. Прикручиваем динамик шурупами, или саморезами. Установка колонок в двери завершена.

Рекомендации по снятию обшивки

Монтировать колонки можно только сняв обшивку с дверей автомобиля

Этот процесс нужно проводить с осторожностью, чтобы не поцарапать пластик. Обшивка крепится на саморезах и 4-х «ежах»

Они при демонтаже обшивки часто ломаются, поэтому лучше обзавестись запасными.

Установить акустическую систему в авто Лада Веста без снятия обшивки дверей невозможно. При демонтаже облицовки следует быть предельно осторожным, чтобы не поцарапать пластик. Ни в коем случае не стоит пользоваться отверткой, используем только пластиковую карточку.

Для демонтажа заглушки в торце двери следует поддеть карточкой, снизу имеются специальные углубления. Аналогичным образом демонтируются кнопки стеклоподъемников с помощью карточки, крепежные усики расположены сзади и по бокам спереди МУСа.

Снятие обшивки

Снятие обшивки

Снятие обшивки

Снятие обшивки

Сама обшивка крепится кроме саморезов еще на 4-х «ежах». Они обязательно сломаются, если не использовать специальный инструмент для снятия. На Lada Vesta стоят «ежики» от Nissan или Renault, но если доработать грандовские, которые гораздо крепче и стоят в разы дешевле, можно сэкономить.

Таким образом, снимается обшивка с левой двери. Снятие обшивки с правой стороны имеет свои особенности. Снимать кнопки стеклоподъемников и искать секретную заглушку самореза нет необходимости. Достаточно снять крышка ручки. Для чего необходимо поддеть заглушки снизу, в ней имеется специальный пазик, пластиковой карточкой. Затем необходимо открутить два винта на 10 мм, следующим этапом, снимаем обшивку, как и с левой двери.

Базовое оснащение авто и советы по выбору автоколонок

Все то, что входит в аудиоподготовку Лада Веста представлено ниже:

• Для базовой версии предусмотрена заглушка вместо магнитолы. В «Классик» отсутствуют передние и задние динамики, но есть провода в дверях для подключения колонок.
• В «Комфорт» стоит оптимальная штатная акустика с дисплеем 4,3/ USB /AUX /FM/AM и т.д. Здесь же расположены штатные динамики на специальных проставках.
• Топовая версия Лада Веста укомплектована максимально полно. Конструкторы поместили сюда мультимедийную систему с цветным дисплеем, шесть динамиков и штатные аудиоколонки, а также твитеры в зеркальных треугольниках.

Колонки для Лада Веста Выбор колонок для автомобиля Лада Веста имеет колоссальный ассортимент. На полках специализированных магазинов можно найти систему на любой вкус. К тому же в комплекте идет все необходимое для самостоятельного монтажа медиа-устройств.

Акустика различается по строению, габаритам и способу установки

При покупке необходимо обращать внимание на соответствие технических характеристик продукта. Если приобрести для простой магнитолы сложную и дорогую аппаратуру, качество звука никак не улучшится

• При выборе диаметра колонок, следует знать размеры аудиоподготовки Лада Веста.
• Чем громче акустика, тем лучше, так как при езде по неровной дороге, все элементы медиасистемы могут снижать свои характеристики со временем. Предпочтителен выбор магнитолы, приспособленной для неблагоприятных условий.
• Следует выбирать усилители, сабвуферы и системы акустики от одного производителя, дабы избежать несостыковок.
• Чем меньше радиус диффузора динамика, тем отчетливее воспроизводятся высокие частоты. Размер динамиков в дверях составляет 16 сантиметров.
• Электрическая мощность устройств должна преобладать над напряжением магнитолы. В ином случае придется наблюдать снижение качества звучания
• Все компоненты музыкальной автомагнитолы необходимо приобретать только у официальных поставщиков. Чтобы сохранять силу гарантийного талона, лучше устанавливать элементы в специальных мастерских. При самостоятельном монтаже аудио системы право на возмещение пропадает.

Все частоты коаксильных динамиков собираются в одном месте, а их звук насыщен хорошим качеством. Компонентная акустика отличается отдельным расположением выдающих частотное колебание элементов. Она отделяет мелодии инструментов друг от друга, но стоит гораздо дороже первой. На Лада Веста идут заводские колонки первого типа.

Рекомендации по установке акустики на Лада Веста

Звуковые устройства для отечественного продукта не отличаются большой чувствительностью, но имеют ряд положительных преимуществ: добротные частотные показатели, широкая область направленности и хороший баланс звучания.

Автомобильные громкоговорители средних и низких частот рекомендуют монтировать сзади, а высокочастотные – спереди, так как иное положение скажется на потере перспективы воспроизведения. Сабвуфер можно устанавливать в багажнике или под сиденьями.

Смена и установка магнитолы в Лада Веста

Магнитола на Лада Веста Необходимо понимать, что установка динамиков 16 см в передние двери есть дело простое, но для знающих людей. Если поддеть корпус медиа-проигрывателя снизу, а после вытащить из штекеров фиксирующие заклепки, можно легко демонтировать заглушку магнитолы. Пред нами откроется картина с четырьмя разъемами:

• универсальная шина для акустики ISO состоит из пары штекеров и снижает зависимость;
• порт FAKRA предназначен для передачи информации на высоких частотах, в авто он дает сигнал для антенны;
• USB – разъем, созданный для подсоединения носителя внешнего характера (флэшка);
• порт AUX используется для передачи внешних импульсов и контроля над плеером без стандартной панели (смартфон).

Места на приборной панели не так много, чтобы ставить проигрыватель типа 2DIN дополнительных модернизаций. Одноблочная медиасистема помещается в салоне Лада Веста без особых усилий, нужен только правильный подход к подключению.

Монтируем динамики в корпус дверей Лада Веста

Первым делом нужна подготовка пространства для акустики. Следует убрать шумоизоляцию, сняв обшивку. Здесь конструкция аналогична таковой на Рено Логан. Область установки оснащена только тремя креплениями, а не четырьмя, как обычно. Для правильной работы аудио‑элемента нужно изготовить или купить специальные подставки и разместить их в эту область. Размеры должны соответствовать, необходимо проверить состыковки монтируемой детали. Установка колонок на машину Установка акустики в Lada Vesta подразумевает использование держателей. Проставки под динамики в Лада Веста стоят около 800 рублей. Их монтаж занимает не более пяти минут. Нужно только открутить два самореза в нижней части обшивки, отогнуть накладку в сторону двери и просунуть в пространство проставки. Они плотно сидят между обшивкой и не требуют дополнительных креплений.

Провода уже установлены на заводе, но возникает небольшая проблема с нестандартными разъемами. Если самостоятельно установить динамики в передние двери, механически сменив штекеры, есть вероятность потери гарантийного обслуживания. Рациональное решение в такой ситуации – использование переходника.

Rear fill – значение и использование

Звучание, идущее сзади, придает мелодии объем. Спроектированная система подзвучки исключает высокие частоты в задних колонках. Двухканальные или стереофонические конструкции будут настроены, если вы станете четко различать «низы» и «верхи» на фронтальных сидениях.

Штатная ММС Весты

На всех версиях Весты, за исключением базовой, устанавливается ММС. Авто в минимальной комплектации оснащается только аудиосистемой. Основными функциями ММС являются воспроизведение аудиофайлов со съёмных носителей, прием радиосигнала, навигация, помощь при парковке с воспроизведением видео с камеры заднего вида.

• процесор CSR S3681 B036BK K609B CPU SiRFatlas VI 800mhz Cortex A9;
• ОЗУ Micron D9PSK 2X 256MB DDR3-1600 Clock Rate 800 MHz MT41K128M16JT-125 IT:K;
• внутренняя память 2 ГБ Micron NQ283 NAND FLASH 2gb MT29F2G08ABAEAH4-IT;
• внутренняя память 8 ГБ SDMMC 8GB SAMSUNG KLM8G1WEMB-B031;
• блютус CSR 8311 Bluetooth v4.1 BlueCore CSR8311 QFN Automotive;
• WI FI CSR 6030 Wi-Fi IEEE 802.11b/g and n;
• цифровой декодер видео AKM8859 DIGITAL VIDEO DECODER PAL/SECAM/NTNC AK8859VN;
• аудио AK7757VQ Audio DSP with 24bit 3ch ADC + 4ch DAC + MIC Amp;
• контролер питания MPS MP4570 Automotive Power Systems;
• TPS65150 Low Input Voltage, Compact LCD Bias IC With VCOM Buffer;
• TJA1042 high-speed CAN transceiver;
• контроллер CAN и K-Line Freescale S9S12G96F0CLF;
• контролер Fujitsu 32-bit ARMTM CortexTM-M3 based Microcontroller.

Для управления и воспроизведения файлов используются следующие элементы:

• семидюймовый сенсорный экран;
• клавиша «Mode» – выбор режимов;
• «MUTE» – отключение всех звуков;
• регулировка громкости – однократное нажатие включает или отключает устройство;
• микрофон для возможности разговора по телефону без рук – Handsfree;
• «Reset» – кнопка перезагрузки устройства;
• слот для считывания съемной SD-карты;
• разъем для считывания информации со съёмных носителей USB и подключения различных гаджетов;
• разъем AUX для подключения наушников или внешних звуковых устройств.

Дополнительное управление

Кроме кнопок возле сенсорного экрана управление функциями MMS на Lada Vesta осуществляется с помощью дублирующих кнопок, которые располагаются на рулевом колесе:

• управление уровнем громкости;
• выбор режимов воспроизведения файлов и радио;
• отключение всех звуков;
• кнопка для навигации по папкам и трекам на съёмном носителе, в другом режиме кнопки отвечают за принятие/завершение входящего вызова.

Фото 2 (Дополнительное управление на руле)

Подобное оборудование впервые появилось на автомобилях «АвтоВАЗа». Ранее предлагались штатная аудиосистема и ММС без дублирования на руле. Благодаря этому Веста может конкурировать с бюджетными иномарками этого же класса в примерно одинаковом ценовом сегменте.

Основные возможности

Система объединяет несколько разных устройств, которые должны быть в каждом современном автомобиле. Главное из них – это аудиосистема, состоящая из 7-дюймового сенсорного экрана. Ее особенность – резистивная основа и необходимость нажатия стилусом или другим подобным предметом. Способ ввода – не самый прогрессивный, но в погодных условиях с резкими перепадами температур резистивный экран работает без сбоев. Звук воспроизводится посредством шести динамиков для создания объемного звучания.

Система распознаёт большинство SD и USB накопителей, но с ограничением – на носителе не должно быть больше 1024 файлов и 256 папок. Флешка должна быть отформатирована до версии FAT 16 или 32 с максимальным количеством разделов – 4. Карты, поддерживаемые ММС Лады Весты:

• SDHC не более 32 гигабайт;
• SD не более 4 гигабайт;
• USB 2.0 и 3.0 не более 64 Гб.

Пользователь предупреждается инструкцией, что скорость загрузки зависит от количества файлов на накопителе. В качестве оптимального решения будет носитель, на котором содержатся только аудио и видеофайлы.

Файлы, поддерживаемые ММС:

• кодек аудио WMA, битрейт не более 128 кбит/с, дискретизация 44100 Гц;
• кодек видео WMV3 с частотой кадров 25, битрейт 750 кбит/с.

Перед использованием рекомендуется конвертировать все файлы до нужных параметров. Для этих целей производитель рекомендует бесплатную программу Freemake Video Converter. При воспроизведении стоит учитывать, что файлы будут проигрываться в порядке их записи.

Установка магнитолы и динамиков в двери Лада Веста

АвтоВАЗ оснащает динамиками и мультимедийной системой не на все комплектации Лада Веста. В самой простой версии в дверях автомобиля место, где должны быть громкоговорители, закрыто шумоизоляцией. Рассмотрим инструкцию по установке и подключению колонок в дверях Весты.

Штатная аудиоподготовка есть на седанах, начиная с базовой комплектации «Classic», то есть прокладывать провода не нужно (кроме, как для твитеров в треугольники зеркал). Место в дверях позволяет поставить динамики размером 16 см (6 дюймов).

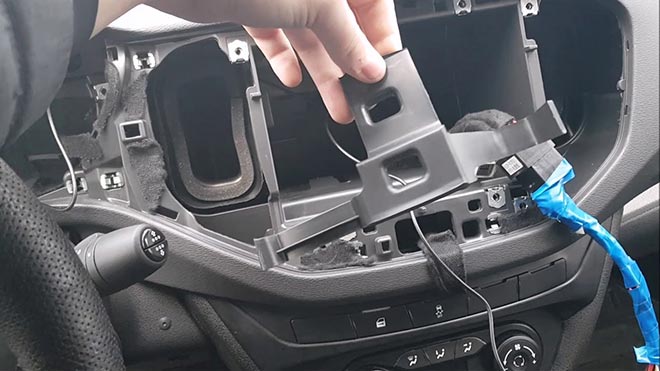

Установка магнитолы 1din и 2din

Чтобы снять заглушку магнитолы нужно аккуратно поддеть ее снизу, а затем отщелкнуть фиксаторы. Под ней находятся разъемы: ISO, FAKRA (антенна), USB и AUX.

На комплектации Comfort распиновка разъема ISO следующая:

1	белый- задний ход	красный
2	белый- подсветка	чёрный
3		красный с голубой полосой
4	красный с белой полосой- + постоянный	голубой с чёрной полосой
5		зелёный с чёрной полосой
6	голубой- антена	розовый с зелёной полосой
7	красный- +асс	красный с белой полосой
8	чёрный- масса	белый с чёрной полосой

На пустое место можно установить 1DIN магнитолу, либо штатную мультимедийную систему. Неприятный момент заключается в том, что на Весту нельзя установить 2DIN магнитолу без существенных доработок. См. также: как снять штатную магнитолу.

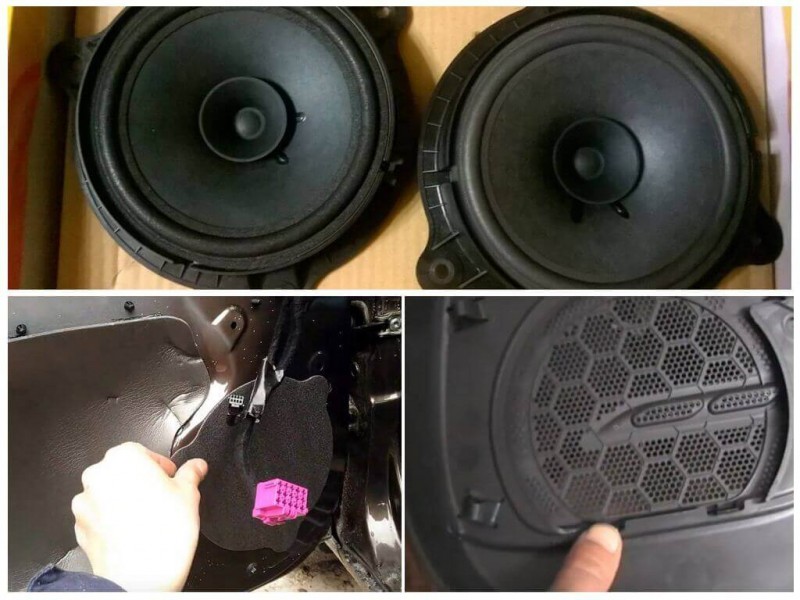

Установка колонок в передние и задние двери

Снимаем обшивки дверей и удаляем шумоизоляцию с мест, где будут располагаться динамики. АвтоВАЗ решил позаимствовать решение у Renault Logan. Место, куда должны ставиться динамики имеет три отверстия для крепления, а не четыре. Поэтому для установки колонок (без резки металла можно разместить динамики размером до 16 см) придется изготовить специальные проставки для передних и задний дверей (автор). Толщину колец и внутренний диаметр подбираем индивидуально (проверьте, чтобы колонки не упирались тыльной частью).

В дверях Весты уже есть проводка для подключения динамиков, но разъем для подключения колонок нестандартный и достался от Renault или Nissan. Если срезать колодку, то потеряем гарантию. Рекомендуется выполнять подключение через переходник (ZRS-AG-22 или CT55-17).

Сетка в обшивках дверей уже есть, поэтому просто выполняем сборку в обратной последовательности. Кстати, дилеры могут потребовать сертификат о квалифицированной установки аудио-системы, будьте к этому готовы!.

Видео пример установки динамиков 16,5 см в передние двери Лада Веста:

Фото: бортовой журнал valiullin-amir

Ключевые слова: магнитола лада веста | передние колонки лада веста | задние колонки лада веста | аксессуары лада веста | двери лада веста | торпедо лада веста

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Какая штатная аудиоподготовка на Лада Веста
Как снять магнитолу Лада Веста
Про аудиоподготовку Лада Ларгус или как установить магнитолу и динамики

Прошивка ММС Лады Веста

Если имеется опыт прошивки смартфонов, то сложностей с переустановкой программного обеспечения мультимедиа не возникнет. При наличии гарантии этим должен заниматься дилер. Выполнить прошивку можно своими руками:

1. На отформатированную в FAT 32 SD карту скачивается образ прошивки, в котором обязательно должны находиться файлы chain.bin, NK.bin, chain.lst, TINYNK.bin.
2. Выйти на рабочий стол.
3. Открыть файл Windows/OEM_Settig.exe.
4. Нажать кнопку Upgrade OS, запустить процесс прошивки.

После завершения процедуры необходимо перезагрузить систему, зажав при этом клавишу громкости – это радикальная мера. Устранить сбои в работе поможет обновление до более стабильной версии. Справиться с этим может даже новичок, если будет следовать пошаговой инструкции:

1. Включить устройство.
2. Вставить в слот съёмный носитель с загруженным предварительно образом для обновления.
3. Нажать на дисплее «i» (информация).
4. На всплывающем окне нужно последовательно нажать на 4 точки по углам экрана.
5. В новом окне нажать на «Software».
6. Нажать на «SW Upgrade».
7. Во всплывающем меню нажать «Upgrade».
8. Откроется приложение для обновления, где нужно выбрать один из трёх режимов. Update Radio обновит оболочку, Update Navi – навигационную систему, а Update OS – операциионную.
9. Выбрав нужный режим, нажать «OK».

Остаётся дождаться окончания процесса, во время которого система будет несколько раз перезагружаться.

Прошивка сторонних разработчиков или нарушение правил установки ПО может привести к зависаниям и невозможности загрузиться. С этой неприятностью поможет справиться описанный способ с обесточиванием бортовой сети и запуском рабочего стола с помощью съемной карты и пустого файла explorer.txt. Также исправить ситуацию может переформатирование накопителя или перепрошивка устройства с использованием программного обеспечения от производителя.

Режимы ММС

Мультимедиа комплекс предполагает использование следующих режимов:

1. «Радио». Позволяет принимать и воспроизводить радиосигнал, осуществлять поиск радиостанций с функцией автоматического запоминания до 8 позиций. Отображение текущей радиостанции на экране.
2. «Аудио». Интуитивно понятный аудиоплеер с воспроизведением звуковых файлов через 6 динамиков. Есть эквалайзер с возможностью выбора преднастроек или самостоятельной настройки. Аудиофайлы могут проигрываться через Bluetooth с внешнего устройства, но в этом случае на экран не выводится информация о проигрываемом файле. Поддерживаемые форматы: MP3 до 320 кбит/с, WMA до 320 кбит/с, WAV до 24 бит и FLAC.
3. «Видео». Чтобы просматривать видеоролики, понадобится конвертер. Видеофайлы должны соответствовать следующим требованиям:

• AVI с частотой кадров до 30 кадров в секунду и разрешением не более 720х536;
• MP4 с разрешением не более 1920х1080, частота кадров до 30;
• MOV с поддержкой стандартных кодеков;
• MKV с поддержкой стандартных кодеков, частотой кадров до 30 и разрешением 1920х1080.

1. «Фото». Для просмотра фотографий экран магнитолы в машине – не самый удачный вариант. Но при необходимости можно просматривать изображения большинства форматов.
2. «Телефон». Используется для разговора по телефону без помощи рук посредством громкой связи. Предварительно нужно синхронизировать смартфон с системой и загрузить телефонную книгу.
3. «Навигация». Движение по картам и по руководству навигационной программы «СитиГИД 7». Позволяет установить карты сторонних производителей. Из недостатков отмечают отсутствие вращения изображения, невозможность загрузки карт онлайн, отсутствие построения альтернативных маршрутов, не показывает пробки на дальних расстояниях, отсутствует обзор спутников.

Смена и установка магнитолы

В зависимости от конфигурации модели, штатная магнитола может быть установлена или отсутствовать. Начало манипуляций в таком случае частично отличается:

В модификации Classic демонтируется декоративная заглушка. Процедура выполняется пластиковой карточкой, так обшивка предохраняется от повреждений

Пластмассовые защелки осторожно извлекаются. Внутри располагаются разъемы четырех типов с подведенными проводами: ISO, FAKRA, USB, AUX

Панель готова к монтажу аудиомагнитолы.
Более продвинутые комплектации Гранты имеют штатную звуковую панель. Для установки нового продукта старую версию снимают. Для этого снимается верхняя рамка, под накладкой находится центральная часть магнитолы. Фиксаторы главной консоли отщелкиваются снизу. Следом демонтируются воздуховоды и снимается модуль, он прикреплен к приборной панели винтами. С обратной стороны аккуратно убирают разъемы с проводами. Они такие же, как в предыдущих версиях авто.

Монтаж устройства происходит в обратном порядке. Разъемы подключаются в соответствующие гнезда, распиновка проводов проводится правильно. Магнитола аккуратно вставляется в пульт и привинчивается крепежными деталями. Подключаются все элементы снабжения, вставляется на место крышка.
