Подогреватель двигателя старт-м, 220в, 1,5квт , d-16мм

Отличительные характеристики

Предпусковой подогреватель

автономен и используют энергию, высвобожденную в процессе сгорания топлива (бензина, дизеля). Установка оборудования происходит в штатную охлаждающую систему. Одновременно устройство может прогревать охлаждающую жидкость и повысить температуру в салоне.

Как правило, система состоит из следующих элементов:

1. Насос для топлива.
2. Свеча для накаливания.
3. Камера для сгорания топлива.
4. Сопло.
5. Вентилятор.
6. Теплообменник.
7. Вентилятор.
8. Блок управления (модуль GSM, дистанционный пульт, таймер).

Для работы устройства используется внешняя сеть переменного тока. Монтаж подогревателя может быть осуществлен в одной из труб патрубка или в рубашке охлаждающего блока цилиндра. Кроме подогрева автомобиля, с помощью электрического подогревателя происходит зарядка аккумулятора.

Среди основных функций предпускового двигателя

можно выделить следующие функции:

• накопление и сохранение тепловой энергии;
• использование энергии для отопления салона и подогревания жидкости.

Перед тем, как приобрести устройство, целесообразно ознакомиться с его основными преимуществами.

Как установить подогрев двигателя на ваз старт

Старт-Классик – предназначен для предпускового подогрева охлаждающей жидкости двигателей внутреннего сгорания транспортных средств и агрегатов в холодный период года.

Принцип работы электроподогревателя:

Охлаждающая жидкость (тосол, антифриз) нагревается в корпусе подогревателя. Вследствие меньшей плотности нагретая жидкость начинает направленно циркулировать и поступать в рубашку охлаждения двигателя. Место нагретой жидкости занимает более холодная. Так устанавливается естественная термосифонная циркуляция охлаждающей жидкости. Терморегулятор автоматически поддерживает температуру охлаждающей жидкости в заданных пределах и позволяет использовать подогреватель не только для разогрева холодного двигателя, но и для поддержания в разогретом состоянии в холодное время года и постоянной готовности к движению. Время разогрева двигателя зависит от климатических условий (температура, ветер), а также от условий стоянки автомобиля (открытая стоянка, гараж).

Установка и техническое обслуживание:

Электроподгреватель встраивается в систему охлаждения двигателя автомобилей отечественного и зарубежного производства(способ монтажа наружный), источник питания от электросети напряжением 220 В. Монтаж электроподогревателя рекомендуется производить на станции технического обслуживания автомобилей. Благодаря простой конструкции электроподгреватели не требуют частого технического обслуживания.

Технические данные электроподогревателя:

Номинальное напряжение — 220 В Потребляемая мощность — 1,5; 2,0 кВтСтепень защиты — IP 34

Фотопример установки:

ДОСТОИНСТВА:

Розетка с таймером суточная механическая с защитным корпусом. Цикличность работы ограничена 24 часами.

Подогреватели «Старт»

Чаще всего автовладельцы отдают предпочтение приборам российского производства, среди которых и подогреватели «Старт», выпускаемых в г. Тюмень.

Такие решения обусловлены тем, что продукция обладает достаточно хорошим качеством, с поставленными задачами вполне справляется, стоят устройства – недорого, а установить их на авто не составляет труда.

Линейка подогревателей достаточно обширна. В нее входят модели с разной мощностью, обеспечивающую как принудительную, так и самотечную циркуляцию охлаждающей жидкости по системе в процессе работы.

В целом, принцип работы предпусковых подогревателей очень прост. Имеется корпус с выводами для подсоединения в патрубки системы охлаждения. Внутри этого корпуса помещены нагревательные элементы – ТЭНы.

Способы установки

Способ монтажа устройства может быть самым разным, поэтому следует перед началом установки тщательно изучить инструкцию. У многих моделей при врезке необходимо строго соблюдать размещение прибора относительно двигателя. В противном случае циркуляция жидкости (особенно в самотечных моделях) может быть нарушена и прибор полноценно выполнять свои функции не сможет.

Рассмотрим самые распространенные методы установки предпусковых подогревателей на авто. Поскольку модель «Старт» конструктивно и внешне идентичная с версиями «Старт М» (разница только в размерах и мощности), то рассмотрим, монтаж на примере последних (им чаще отдают предпочтения автовладельцы).

Установка подогревателя двигателя «Старт М» согласно инструкции осуществляется по параллельной схеме. Особенность этой схемы заключается в том, что подача антифриза для разогрева ведется с блока цилиндров.

Для этого вместо сливной пробки на блоке устанавливается специальный штуцер-переходник. В некоторых случаях для подачи может использоваться заглушка на блоке (в некоторых комплектах с подогревателем идет идентичная заглушка, но с отверстием под штуцер). Слив же разогретой жидкости делается в верхний патрубок, ведущий от радиатора к двигателю.

При этом следует соблюдать определенные правила, чтобы подогреватель нормально функционировал после установки:

• Инструкция по установке подогревателя «Старт М» предусматривает, что прибор должен находится ниже по уровню чем точка забора (ниже сливной пробки или заглушки, вместо которых установлен штуцер);
• Подающий и отводящий патрубки должны иметь небольшой уклон, при этом не допускается, чтоб у них были перегибы или горбы (из-за них нарушается циркуляция);
• Положение прибора относительно двигателя – только горизонтальное (допускается наклон не более 15 град.), при этом выходной патрубок должен быть направлен вверх;

Способы установки

Способ монтажа устройства может быть самым разным, поэтому следует перед началом установки тщательно изучить инструкцию. У многих моделей при врезке необходимо строго соблюдать размещение прибора относительно двигателя. В противном случае циркуляция жидкости (особенно в самотечных моделях) может быть нарушена и прибор полноценно выполнять свои функции не сможет.

Рассмотрим самые распространенные методы установки предпусковых подогревателей на авто. Поскольку модель «Старт» конструктивно и внешне идентичная с версиями «Старт М» (разница только в размерах и мощности), то рассмотрим, монтаж на примере последних (им чаще отдают предпочтения автовладельцы).

Установка подогревателя двигателя «Старт М» согласно инструкции осуществляется по параллельной схеме. Особенность этой схемы заключается в том, что подача антифриза для разогрева ведется с блока цилиндров.

Для этого вместо сливной пробки на блоке устанавливается специальный штуцер-переходник. В некоторых случаях для подачи может использоваться заглушка на блоке (в некоторых комплектах с подогревателем идет идентичная заглушка, но с отверстием под штуцер). Слив же разогретой жидкости делается в верхний патрубок, ведущий от радиатора к двигателю.

При этом следует соблюдать определенные правила, чтобы подогреватель нормально функционировал после установки:

• Инструкция по установке подогревателя «Старт М» предусматривает, что прибор должен находится ниже по уровню чем точка забора (ниже сливной пробки или заглушки, вместо которых установлен штуцер);
• Подающий и отводящий патрубки должны иметь небольшой уклон, при этом не допускается, чтоб у них были перегибы или горбы (из-за них нарушается циркуляция);
• Положение прибора относительно двигателя – только горизонтальное (допускается наклон не более 15 град.), при этом выходной патрубок должен быть направлен вверх;

Подогреватели без помпы

Это подогревы Старт -М, Северс, Альянс и прочие. Они не имеют в себе помпы и работают на основе конвекции. То есть, холодная жидкость опускается вниз в подогрев, в то время как уже подогретая поднимается вверх, как правило, в головку.

Ну и начнем. Ошибки при установке подогревателя без помпы

1. Корпус подогревателя двигателя стоит в уровень или выше сливной пробки блока. Вся суть в том, что в него жидкость стекает практически самотеком, либо вытесняется подогретой жидкостью сверху. Если он будет выше уровня пробки, циркуляции не будет, подогрев будет отключаться после прогрева патрубка, потому что температура в нем быстро будет достигать 80 градусов.

2. Термостат отсекает верхний патрубок радиатора. В данном случае будет происходить то же самое, что и в первом варианте. Максимум, что возможно — это прогрев верхнего бачка радиатора, но блок цилиндров так и останется холодным. Это частая проблема автомобилей Гранта и Калина

В данном случае надо делать забор жидкости из сливной пробки, а подогретую жидкость толкать в патрубок подачи печки. Через радиатор печки не пойдет, потому что жидкость освобождает пространство в блоке.

Подогреватели «Старт»

Чаще всего автовладельцы отдают предпочтение приборам российского производства, среди которых и подогреватели «Старт», выпускаемых в г. Тюмень.

Такие решения обусловлены тем, что продукция обладает достаточно хорошим качеством, с поставленными задачами вполне справляется, стоят устройства – недорого, а установить их на авто не составляет труда.

Линейка подогревателей достаточно обширна. В нее входят модели с разной мощностью, обеспечивающую как принудительную, так и самотечную циркуляцию охлаждающей жидкости по системе в процессе работы.

В целом, принцип работы предпусковых подогревателей очень прост. Имеется корпус с выводами для подсоединения в патрубки системы охлаждения. Внутри этого корпуса помещены нагревательные элементы – ТЭНы.

Как установить подогреватель с помпой своими руками?

Устанавливая подогреватель двигателя 220В с помпой необходимо следовать технике безопасности:

1. Не допускается подключение основного блока подогревателей на 220 В к большому кругу охладительной системы. Такое соединение приведет к подогреву всего антифриза, из-за чего обогрев займет много времени.
2. Не допускается соприкосновение провода с движущимися узлами и компонентами, а также с блоком цилиндров. Кабель следует вывести в районе решетки радиатора, а саму вилку следует закрыть специальной заглушкой, чтобы исключить скопление влаги и грязи внутри. После того, как монтаж будет завершен, необходимо надежно закрепить сетевой кабель.
3. Нельзя включать нагреватель двигателя, если в системе охлаждения нет хладагента. Такое использование приведет к выходу из строя насоса.
4. При монтаже необходимо обеспечить герметичность в месте соединения патрубков. Утечка расходного материала может привести к перегреву мотора.
5. Провода при прокладке нельзя перегибать, чтобы не столкнуться с проблемой перелома электроцепей.
6. Монтаж электроподогревателя следует выполнять после слива антифриза. Если качество охлаждающей жидкости низкое и в ней видны следы отложений, необходимо поменять расходный материал.

Что понадобится?

Перед выполнением задачи нужно подготовить:

• набор гаечных ключей;
• комплект отверток — с крестовым и плоским наконечниками;
• герметик;
• нож;
• старое ведро или тазик, куда будет сливаться антифриз;
• набор переходников (если они требуются для подключения к штуцерам помпы);
• новый хладагент (если будет меняться антифриз).

Алгоритм действий

Руководство по установке и подключению нагревателя:

1. Автомобиль загоняется в гараж с ямой или на эстакаду. Машина должна стоять на ровной поверхности, с этой целью под колеса следует подставить упоры. Затем необходимо поднять рычаг стояночного тормоза.
2. Выполняется крепление кронштейна к котлу нагревателя.
3. Рукав подогревателя разрезается на два отрезка длиной 19 и 49 см соответственно. На вход необходимо подключить более длинный кусок, на выход — короткий. Крепление элементов осуществляется с использованием хомутов.
4. Под капотом автомобиля снимается воздушный фильтрующий элемент вместе с воздуховодом.
5. От свечей отключаются высоковольтные кабеля и производится демонтаж трамблера. Блок с кабелями ставится на кронштейн, входящий в комплектацию. Выемку модуля с высоковольтным устройством необходимо завести через зазор между двигателем и шайбами болта коробки передач. После этого узел нужно зафиксировать слева от мотора, используя штатный болт.
6. Затем под сливное отверстие системы охлаждения подставляется емкость и выполняется слив расходного материала.
7. После этого в сливное отверстие устанавливается штуцер (перед этим резьба обрабатывается герметиком). Крепление фиксируется с котлом с применением болта и погружной шайбы.
8. На выходной рукав устанавливается пружинка для предотвращения перегиба системы. Затем ставится хомут, в который вставляется штуцер. Место подключения необходимо зажать.
9. После этого входной патрубок следует примерить к нижней магистрали радиатора и отметить место разреза. С помощью ножа выполняется обрезка, а затем в шланг вставляется тройник. На этом этапе боковой отвод следует установить так, чтобы он смотрел в сторону входной магистрали котла. Если патрубок слишком длинный, его необходимо обрезать.
10. В охладительную систему заливается жидкость. Необходимо заливать на один литр расходного материала больше, так как объем системы увеличивается после установки нагревателя.
11. Производится обратный монтаж воздушного фильтрующего устройства с воздуходувом, к свечам подключаются высоковольтные кабеля.
12. Провод питания на 220 В крепится с помощью хомутов в моторном отсеке так, чтобы он не соприкасался с движущимися узлами и механизмами.
13. Выполняется пуск двигателя. В течение нескольких минут, пока мотор работает, необходимо проверить герметичность всех шлангов и устранить утечку, если она присутствует. Если после запуска мотора уровень хладагента упал, его необходимо восполнить.
14. Производится первичное включение нагревательной системы. Нужно убедиться в том, что антифриз циркулирует по патрубкам (выходной шланг после пуска должен нагреться через несколько минут).

Инструкция по установке предпусковых подогревателей на автомобиль ВАЗ-2190 «Гранта»

Ниже будет представлен монтаж предпусковых обогревателей (котлов) «Северс-М» и «Старт-М» на автомобиль Lada Granta, с разными схемами врезки в систему охлаждения.

Как установить подогреватель «Старт-М» на Lada Granta с тросовым приводом КПП (16V)

Предварительно нужно приобрести комплект «Старт-М» именно для этой марки автомобиля. В торце упаковочной коробки есть перечень моделей. Там должна быть отмечена Granta вместе с примечанием о тросовом приводе и АКПП (16-клапанный инжекторный мотор). Это связано с конструктивной особенностью — в таком варианте исполнения стартер закрывает сливное отверстие охлаждающей жидкости в двигателе. Поэтому вкрутить в него переходник не получится. Придётся делать врезку в нижний патрубок радиатора и в шланг, идущий к печке. Для этого понадобится два тройника. Можно приобрести комплект для модификации с 8-клапанным мотором и кулисным приводом КПП, только придётся ещё докупать тройник размером 33 x 33 x 16.

В комплекте должны быть следующие детали:

• кронштейн, 1 шт.;
• тройник 19 х 19 х 16, 1 шт.; тройник 33 х 33 х 16, 1 шт.;
• болт M6–35, 2 шт.;
• гайка M6, 2 шт.;
• шайба пружинная 6, 2 шт.;
• хомут 16 х 27, 6 шт.;
• хомут 30 х 45, 2 шт.;
• рукав 16 х 25 (входной, длина 270 мм; выходной, длина 580 мм);
• защитный рукав 25 х 40, длиной 50 мм;
• ремешок крепёжный, 4 шт.

Кроме того, следует приготовить комплект гаечных ключей, торцевую отвёртку, острый нож, охлаждающую жидкость (1–1.5 литра), тюбик с герметиком и ёмкость для слива антифриза. Работа выполняется в следующем порядке:

1. Загоняем автомобиль на смотровую яму.
2. Открываем капот. Снимаем воздушный фильтр с воздуховодом, для более удобного монтажа.
3. Спускаемся в яму. Откручиваем пробку для слива антифриза, расположенную в нижней части радиатора, и сливаем охлаждающую жидкость.
4. Разрезаем ножом рукав 16 х 25 на два куска — входной и выходной, как указано в списке выше. Затем монтируем в выходное отверстие подогревателя более длинный кусок, а во входное — более короткий. Фиксируем оба рукава на патрубках хомутами.

Чтобы антифриз не протекал, при монтаже шлангов штуцеры нужно смазать герметиком

Как только разрезан патрубок печки, на оба его конца лучше сразу нацепить хомуты, не зажимая их

Видео: установка предпускового подогревателя «Старт-М» на авто «Лада Гранта»

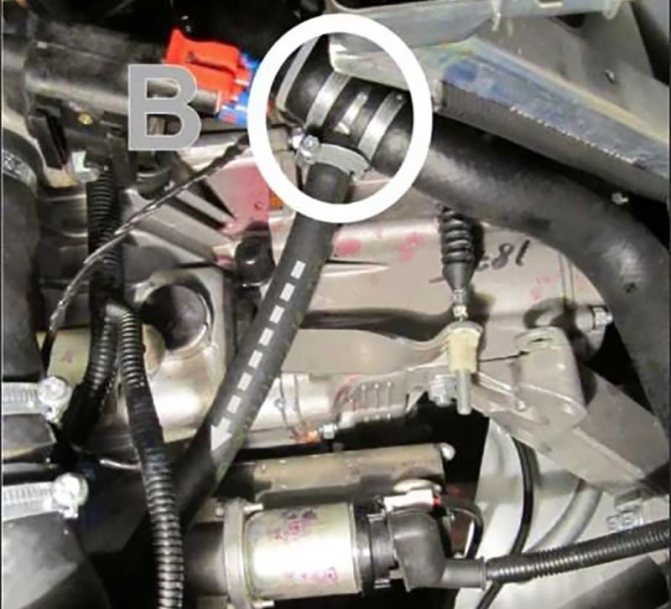

Моторный отсек Granta c 8-клапанным двигателем и механической коробкой, которая управляются не тросом, а кулисой, немного отличается по конструкции. Стартёр расположен не так, как в модификации, описанной выше. Схема подключения «Северса» мощностью 1.5 квт также отличается от вышеописанной. Нужно приобрести котёл вместе с монтажным набором 32 к ВАЗ — 2190.

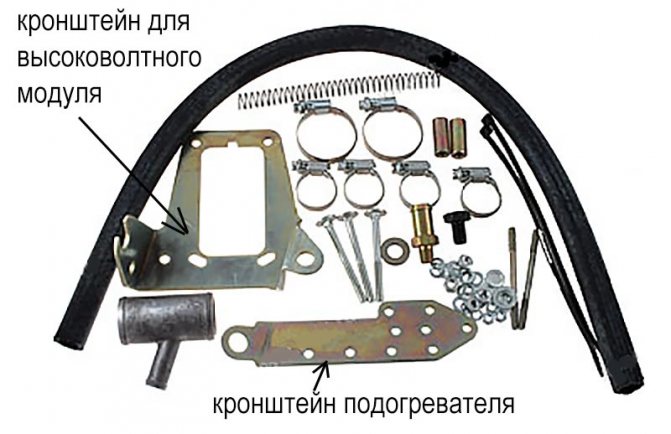

В набор входят хомуты, рукав, кронштейны, тройник и весь необходимый крепёж

Перед установкой следует подготовить необходимый инструмент:

• набор гаечных ключей;
• плоскую отвёртку;
• герметик;
• острый нож;
• тосол, объёмом от 1 до 1.5 литра;
• ёмкость, в которую сольётся охлаждающая жидкость.

Работа производится в такой последовательности:

1. Автомобиль загоняем на смотровую яму.
2. К котлу крепим кронштейн.

Для монтажа используются шпильки, втулки, шайбы и гайки, идущие в комплекте

Перед тем, как надеть рукава, следует смазать герметиком штуцеры подогревателя

Для крепления используются болты М6 x 60 и стопорящие гайки, либо штатные болты и гайки М6 с шайбами

Перед монтажом тройника на концы патрубка и рукав следует надеть хомуты

Подогреватели «Старт»

Чаще всего автовладельцы отдают предпочтение приборам российского производства, среди которых и подогреватели «Старт», выпускаемых в г. Тюмень.

Такие решения обусловлены тем, что продукция обладает достаточно хорошим качеством, с поставленными задачами вполне справляется, стоят устройства – недорого, а установить их на авто не составляет труда.

Линейка подогревателей достаточно обширна. В нее входят модели с разной мощностью, обеспечивающую как принудительную, так и самотечную циркуляцию охлаждающей жидкости по системе в процессе работы.

В целом, принцип работы предпусковых подогревателей очень прост. Имеется корпус с выводами для подсоединения в патрубки системы охлаждения. Внутри этого корпуса помещены нагревательные элементы – ТЭНы.

Виды моделей Лунфей

Нагреватель двигателя разделен на несколько серий. Каждая модель, которая входит в серию, имеет определённые характеристики в функционировании.

Следует обратить особое внимание на модели подогревателя двигателя, так как каждая модель имеет свои уникальные характеристики

Производителем предложены следующие серии:

1. Little Q отличается квадратной формой, которая содержит параллельное размещение отводов. Мощность может колебаться от 1,5 до 2 кВт. Помпа имеет общую продуктивность 8 л/мил. Такой электронагреватель возможно врезать в самый небольшой круг охлаждения.
2. Little Dragon — эти электронагреватели имеют форму прямоугольника, выводы располагаются перпендикулярно. В серии имеется 3 модели, которые по своей эффективности и мощи практически замещают предыдущие аппараты.
3. Decepticon — подогреватели высокой мощности, которые имеют прямоугольную форму. Возможно приобрести на 2, 2,5 и 3 кВт. Выводы находятся перпендикулярно. А вот что касаемо мощности помпы, то она такая же — 8 л/мин.
4. King — в такой серии содержится исключительно единственная модель на 3 кВт. Этот нагреватель отличается прямоугольной формой, выводы находятся перпендикулярно. Электронасос работает с мощностью в 8 л/мин. Установить его можно также в небольшой круг системы.
5. Brothers — эта серия также содержит только одну модель на 3 кВт. Форма прибора напоминает бочку. Выводы находятся перпендикулярно, помпа работает 8 л/мин.

СТАРТ-ТУРБО Комплект «Универсал» №2

«Старт-Турбо» предназначен для предпускового разогрева и подогрева двигателей легковых, среднетоннажных и грузовых автомобилей отечественного и зарубежного производства в зимний период эксплуатации.

Принцип работы электроподогревателя:

При подключении подогревателя к сети переменного тока напряжением 220В электроподогреватель – ТЭН, находящийся внутри корпуса, начинает нагревать охлаждающую жидкость. Одновременно включается центробежный электронасос. Центробежный электронасос обеспечивает непрерывную циркуляцию охлаждающей жидкости через подогреватель и рубашку системы охлаждения двигателя, к которой подключен подогреватель. Этим достигается быстрый и равномерный прогрев двигателя, а также исключается перегрев ТЭНа и увеличивается срок его службы. Терморегулятор автоматически поддерживает температуру охлаждающей жидкости в заданных пределах и предотвращает её перегрев при длительной работе подогревателя. Время разогрева двигателя зависит от климатических условий (температура, ветер), а также от условий стоянки автомобиля (открытая стоянка, гараж).

Установка и техническое обслуживание:

Электроподгреватель встраивается в систему охлаждения двигателя автомобилей отечественного и зарубежного производства(способ монтажа наружный), источник питания от электросети напряжением 220 В. Монтаж электроподогревателя рекомендуется производить на станции технического обслуживания автомобилей. Благодаря простой конструкции электроподгреватели не требуют частого технического обслуживания.

Читать дальше: Достоинства и недостатки лада гранта

Технические данные электроподогревателя:

Род тока – Переменный, частота 50Гц Номинальное напряжение — 220 В Класс защиты от поражения электрическим током – I Степень защиты — IP 34 Масса не более – 0,98 кг Габаритные размеры – 101×130×130 мм (101×130×150 мм)*

Диаметр подводящих патрубков – 16 мм (18 мм)* Производительность насоса — max 4.5-5 л/мин. Высота подъема — max 1 м. Потребляемая мощность — 1; 1,5; 2 кВт (3 кВт)* Температура срабатывания (отключения) терморегулятора – 70 °С Температура возврата (включения) терморегулятора – 50 °С

* — Технические данные для комплекта «Универсал» №3Комплектация

ДОСТОИНСТВА:

• Электроподогреватель может быть установлен в любом свободном месте моторного отсека и в любом пространственном положении, но при выборе пространственного положения подогревателя следует помнить, что центробежный насос, примененный в данной модели подогревателя, обеспечивает циркуляцию жидкости только при отсутствии в подогревателе и подходящем рукаве воздуха. Этим он выгодно отличается от подогревателей, работающих на принципе термосифонной циркуляции;
• Терморегулятор обеспечивает включение и выключение электроподогревателя в заданных температурных пределах, что защищает устройство от перегрева и экономит электроэнергию ;

Старт-Турбо
